Переборка и ремонт рулевой рейки Лада Калина

Маленьких обижать нехорошо. А тем более с таким патриотически-народным названием. Лада Калина в начале своего пути в люди, как и все новые модели, вызывала некоторую настороженность публики, но после, когда все разобрались, с чем имеют дело, продажи пошли вверх. С переднеприводным ВАЗовским барокко потребитель знаком неплохо, а Калина, в принципе, ничем особо конструктивно не отличалась от других моделей. Чуть лучше, чуть современнее, чуть дороже. Первых лет пять автомобиль приходил в себя, и только после 2010 года Калина сформировалась, как отдельный организм со своими особенностями.

Конструкция и проблемы рулевой рейки Калина

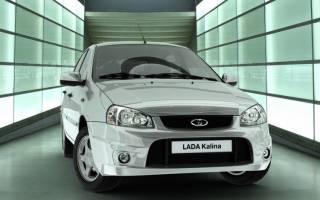

На фото — Лада Калина, конструктивно ничем не отличающаяся от других ВАЗовских моделей

Одной из особенностей Калины стал микроскопический ресурс рулевой рейки. Она редко дотягивала до 35 тысяч, а стучать начинала уже после 25-28 тысяч. Для других автомобилей это просто обкатка, но поскольку мы договорились маленьких не обижать, простим ей такую слабость. Вместо этого разберемся, по каким причинам возникает стук рейки у Калины и почему механики на СТО стараются менять рейку в сборе, а не ремонтировать. А потому что Калина, при всей своей новизне и свежести в первую очередь бюджетный автомобиль. А на бюджетниках экономят на всем. Конструктивно одинаковые приоровские и десяточные рейки ходят без стука и клинов гораздо дольше, а тут такая незадача. А дело в расходниках и комплектующих неважного качества. Практически такая же рейка на Форд Фокус только на 200-й тысяче начинает подтекать, правда, при условии безаварийного прошлого. У рейки Калины заводской ресурс — 80 тысяч, но некоторые успевают к этому пробегу поменять уже вторую рейку.

Не повезло Калине и с электрическим усилителем руля. Первые партии автомобиля были укомплектованы электроусилителем махачкалинского авиаагрегатного завода. Причем ЭУР разрабатывался вместе с инженерами ВАЗа. Но только 50% из установленных реек с электроусилителем работали нормально, на 35% автомобилей агрегат вообще не работал. Остальные либо клинили, либо ломали саму рейку, либо вращались самопроизвольно. После серии инцидентов с рулевыми рейками и электроусилителями непонятной, но дешевой конструкции, завод принял решение комплектовать автомобиль калужскими электроусилителями. Они хотя бы рейки не ломали. А несколько лет назад был налажен выпуск Калин с южнокорейскими ЭУР Mando. Вот к ним как раз претензий меньше всего, но общий процент Калин с корейскими усилителями крайне невелик.

Видеоурок по ремонту рулевой рейки Лада Калина

Ремонт рулевой рейки Лада Калина

Купить рейку от Калины — дорогое удовольствие. На 2016 год цена новой рейки в Москве составляет 4500 рублей. Это в среднем. Заводская рейка от АвтоВАЗа из фонда запчастей вообще отказывается ходить. Ее ресурс, судя по отзывам, составляет не более 20 тысяч. А в основном месяца три — четыре, после чего она снова начинает стучать, течь и требовать регулировки, которая, впрочем, мало что дает. Есть, правда, неплохой вариант полной замены рейки на калиновскую SS-20. Ее цена вдвое больше заводской, купить ее в Москве можно, но 10 тысяч для запчасти на бюджетный автомобиль выглядят немного нелогично. Ресурс такой рейки практически бесконечный и переживет она саму Калину. Что в ней такого особенного, и что вообще может быть особенного в простейшей конструкции, где вся загвоздка только в полиуретановых втулках, самой рейке и шестерне? Просто качественное изготовление по номинальным заводским размерам. Фирма SS-20 всего-навсего сделала то, что должен был сделать завод, а именно — удерживать номиналы в пределах нормы и использовать те материалы и марки стали и литья, которые предусмотрены техническими условиями.

Если нет десяти тысяч на хорошую рейку, тогда придется своими руками устранять заводские дефекты. Благо, снять рейку несложно, несложно и поставить на место. Но и здесь завод оставил простор для полета фантазии. Для того, чтобы демонтаж рейки сэкономил несколько часов, достаточно просто из салона открутить четыре болта, которые крепят рулевую колонку к моторному щитку. Если этого не сделать — демонтаж/монтаж рейки продлится на час-другой. Снимать ее очень неудобно. Переборка рейки ничего сложного собой не представляет, но опять-таки, нужно выбрать правильный ремкомплект, иначе вся работа — коту под хвост. В конструкции и ломаться-то нечему. На зазор в зацеплении шестерня-рейка влияет износ втулки, который можно регулировать прямо на автомобиле, не снимая рейки.

Стоимость рулевой рейки Лада Калина составляет 4500 рублей в 2016 году

Для этого нужно снять аккумулятор, чтобы открыть доступ к регулировочной гайке и специальным ключом повернуть ее градусов на 25-30. Главное — не перестараться, а то есть вероятность, что пара будет закусывать и не возвращать руль в центральное положение, но это понятно сразу. Руль после регулировки не должен быть тугим. Как правило, регулировки хватает тысяч на 5-7, затем снова появляется стук. Если же установить полный ремкомплект, включающий в себя полностью все: втулки, пыльники, рейку, гайку, подшипник, сальники и уплотнители, хорошо промазать это все правильным литолом, правильно собрать и установить, не забыв выставить руль в центральное положение, то рейка проходит еще тысяч 15-20, пока не застучит или не потечет снова. Ничего не поделаешь, бюджет есть бюджет.

Рулевая рейка Калина: замена, цена

Все модификации отечественного автомобиля Лада Калина оснащаются рулевым механизмом реечного привода с электроусилителем (ЭУР) или без него. Рулевые механизмы с гидравлическим приводом на Лада Калину не устанавливался. Лада Приора, в свою очередь, и автомобили Нива оснащались ГУРом.

Рулевой механизм

Рулевой механизм реечного типа является самым распространенным узлом управления транспортным средством для легковых авто. Главные детали такого механизма — это шестеренка и рулевая рейка.

Шестерня крепится на вал рулевого колеса и находится всегда в зубчатом зацеплении рейкой. При вращении руля, вращается рулевая колонка, вращается шестеренка, закрепленная на ней, шестерня приводи в движение рейку, которая толкает рулевые тяги и поворачивает колеса.

Схема рулевого реечного механизма1-чехол; 2-владыш; 3-пружина; 4-палец шаровый; 5-шарнир шаровый; 6-упор; 7-рейка рулевая; 8-шестеренка.

Как видно по схеме, конструкция механизма рулевого управления автомобилем проста, но она чувствительная к вибрациям во время движения по неровной дороге.1-наружный наконечник рулевой тяги; 2-резьбовая втулка; 3-внутренний наконечник рулевой тяги; 4-защитный колпак правый; 5-рулевой механизм; 6-вал-шестерня; 7-картер рулевого механизма; 8-защитный колпак левый; 9-стопорная пластина болтов крепления рулевых тяг; 10-соединительная пластина; 11-труба картера.

Реечный рулевой механизм устанавливают на переднеприводные авто. На автомобиле Лада Калина рулевая рейка помещена в алюминиевый корпус (картер). Шестерня здесь применяется косозубая и, соответственно, на рейке зубья имеются косые зубья. Угол поворота руля 720 градусов, то есть 2 полных оборота: один оборот на право до упора, второй оборот налево до упора.

Для того, чтобы все детали подвески служили как можно дольше, проезжать лежачего полицейского или «искусственная неровность» надо со скорость от 20 до 40 км/час.

На рулевых механизмах для машин Ваз Лада Калина устанавливаются рулевые реечные механизмы с разным передаточным числом.

Так, для тех, кто любит погонять, для стрирейсеров подходит механизм рулевого управления с передаточным числом 3,1.

Для обычных автомобилей устанавливается рулевое устройство с передаточном числом 4,02.

Износ деталей рулевого механизма увеличивается, если нет защиты от пыли, воды и грязи. В Калине детали рулевого устройства защищены сверху капотом, снизу поддоном, но при эксплуатации в агрессивной манере, вода, соли, грязь все же попадают на рулевую колонку.

Классификация неисправностей рулевого механизма по группам:

• большой люфт (свободный ход) руля;
• присутствие посторонних шумов, стуков и скрипов во время управления автомобилем в разных режимах (скрипеть, стучать, например, может только при повороте направо или только при подъеме в гору);
• тугой поворот руля.

Причины неисправностей:

1. Ослабились гайки крепления рулевых тяг.
2. Изношены рулевые наконечники и сайлентблоки.
3. Ослабились гайки крепления всего рулевого механизма (РМ).
4. Появился большой зазор между гайкой и регулировочной рейкой.

Устранить неполадки протяжкой болтовых соединений, заменой наконечников и сайлентблоков.

Если руль на автомобиле Калина стало крутить очень трудно, то причинами этого могут быть:

1. Изношены подшипники верхней опоры стойки верхнего кардана рулевой колонки (РК).
2. Изношена или повреждена опорной втулки рейки механизма рулевого управления.
3. Сломалась телескопическая стойка передней подвески.
4. Не работает электроусилитель руля (ЭУР).
5. Низкое давление в передних колесах.

Пятую причину можно легко устранить своими руками. Для устранения других причин неполадок, придется обратиться к автослесарю или изучить устройство, порядок замены самому.

Есть еще рулевые червячного и винтового видов. Некоторые интересуются, можно ли вместо штатного реечного механизма управления автомобилем поставить механизм другого принципа действия. Ответ: можно то можно, но надо ли? Лучше не изменять заводскую конструкцию на столько ответственных узлах, как узел управления машиной.

Регулировка и настройка рулевой рейки

При появлении признаков не нормальной работы рулевого механизма, следует сделать диагностику, визуальный осмотр. Проверить болтовые соединения. Часто бывает, что гайки откручиваются, поэтому периодически надо делать протяжку болтов.

Как делать регулировку рулевой рейки Калина

Ослабить три хомута на патрубке воздуховода:

• на ДМРВ (датчик массового расхода воздуха);
• на патрубке вентиляции картерных газов;
• на дроссельном узле.

Демонтировав патрубок воздуховода, появляется много места для работы со специальным ключом. Теперь можно затянуть гайки на торце механизма управления автомобилем.

Если повернуть гайку на четверть (1/4) оборота направо, по часовой стрелке, можно уже тестировать руль. Для повышения комфорта водителю, рекомендуется сделать кожаную оплетку на руль. Во время испытания, руль поворачивается в крайние положения и отпускается. Правильно отрегулированный руль возвращается в исходное положение.

Если руль не крутится назад из крайнего положения, значит была перезатяжка, то есть надо ослабить гайку. Гайка чувствительная, крутить следует совсем чуть чуть.

А, если посторонние шумы, стук не исчез в результате регулировки руля, то придется менять рулевую рейку.

Как заменить ЭУР на Калине

Крепится электроусилитель на рулевой колонке и демонтируется вместе с ней.

Порядок замены ЭУР:

1. Отсоединить клеммы АКБ авто.
2. Выставить передние колеса ровно.
3. Снять нижнюю поперечину панели приборов.
4. Отсоединить провода от блока управления электроусилителем руля и переключателей, которые установлены на колонке.
5. Опустить руль на пол.
6. Отвернуть гайку болтового крепежного соединения, которое соединяет нижний карданчик и вал-шестерню РМ.
7. Разъединить соединение шарниров.
8. Снимаем с помощью плоской отвертки промежуточный кардан с вала-шестерни рулевого механизма Калины и снимаем колонку вместе с ЭУР.
9. Устанавливаем новый ЭУР для Калины и собираем в обратной последовательности.

Для обеспечения безопасности, менять запасные части таких ответственных узлов, как рулевой механизм, следует только на оригинальные, от производителей Лада Калина.

До устранения неисправностей рулевого механизма любого транспортного средства, дальнейшая эксплуатация запрещена.

Видео

В этом видео показывается, как ремонтировать рулевой механизм на Калине.

Стук в рулевой рейке Калина. Как убрать.

Монтаж рулевой рейки Kalina.

Ремонт подрулевого карданчика и самой РР на Приоре, Калине, Гранте.

Как установить рулевую рейку от Калины 2 на Калину 1.

Рулевая рейка для Лада Калина Спорт с передаточным числом 3,1 взамен 4,02.

Ремонт своими руками рулевой рейки, но не Калины, а Daevoo Sens / Дэу Сенс.

Смазка рулевой рейки Лада Калина без снятия — пошаговая инструкция

Автор: ides · Опубликовано 12.07.2016 · Обновлено 12.07.2016

Всем привет. Сегодня на ВАЗ Ремонте поговорим о рулевой рейке, а точнее о том, как смазать рулевую рейку на Калине, не снимая. Работа из разряда несложных, поэтому ее, как и много других работ, можно смело выполнять в домашних условиях.Рулевая рейка на Лада Калина такая же, как и в «десятке» и точно также, как и на ВАЗ 2110 она не отличается стойкостью к неисправностям, поэтому время от времени приходится с ней «возиться».

О признаках неисправности рулевой рейки я уже писал в статье: «Признаки неисправности рулевой рейки. Диагностика гур своими руками», поэтому особо зацикливаться на данном этапе не буду. Необходимость смазки рулевой рейки возникает в случае плохой или затрудненной работы последней. Чтобы понять нужно ли смазывать рулевую рейку, достаточно заглянуть под пыльники, которые крепятся на хомутах в торцах рейки. В моем случае шток рейки был сухим и выглядел вот так (см. фото.):

Безусловно, лучше было бы полностью снять рулевую рейку и произвести ревизию всех ее деталей, однако эта работа отнимает намного больше времени и необходима лишь в крайних случаях, когда рейка не просто нуждается в смазке, а полностью неисправна. Кстати, о том, как заменить рулевую рейку написано в этой статье.

Что потребуется для работы?

Для работы вам потребуются: несколько пластиковых хомутов; смазка («Литол» или «Фиол» или какая-нибудь альтернативная); шприц и кусок трубки от медицинской «системы» (желательно); бокорезы или нож (для срезания старого хомута).

Как смазать рулевую рейку не снимая — пошаговая инструкция

1. Итак, первым делом подбираемся к пыльникам и откусываем бокорезами или срезаем ножом старые хомуты, которыми крепятся пыльники рулевой рейки.

2. Далее оцениваем состояние смазки и ее наличие, у меня, как вы видели на фото выше, рейка была полностью сухой. Также произведите осмотр пыльника рейки, если он поврежден или потрескался, его необходимо поменять.

3. Поворачиваем руль максимально влево или вправо (зависит от того с какой стороны вы работаете), чтобы шток ушел вовнутрь рейки и не мешал набивать смазку, затем берем шприц с удлинителем (кусок трубки от медицинской «системы»), если есть конечно, набиваем туда смазки и выдавливаем содержимое шприца в полость рулевой рейки. Если же шприца нет, набиваем вручную, используя отвертку или что-то похожее на лопатку.

4. Когда смазка набита, берем пыльник и одеваем его на место, после чего фиксируем его пластиковым хомутом.

5. Теперь все вышеописанные действия повторяем с другой стороны, снимаем пыльник, крутим руль в обратную сторону и набиваем в рейку смазки.

6. Одеваем пыльник и крепим его стяжками.

7. Для пущей надежности можно покрутить рулем влево/вправо, тем самым как бы прокачивая смазку, после чего снова повторить процедуру. Однако, если вы выворачивали руль до упора и пользовались шприцом с удлинителем, то думаю в повторной смазке нет никакой необходимости.

После того как смазка рулевой рейки Лада Калина будет завершена, собираем весь инструмент, моем руки и проверяем работу. Ход руля должен стать более плавным и мягким. Если же смазка ни к чему не привела, придется искать неисправность в другом месте. Возможно она кроется в критическом износе деталей рейки или связана с рулевыми наконечниками, которые необходимо заменить.

Замена рулевой рейки Калины

Стучит рулевая рейка на Калине? Попробуйте ее подтянуть. Если проблема повторяется вновь, тогда придется выполнить ремонт рулевой рейки Калины, а для этого ее необходимо снять..

Устройство рулевой рейки Калины

Снятие рулевой рейки Калины

Потребуется: головки ‘на 10′, ‘на 13′, ‘на 15′, ‘на 17′, ‘на 27′, накидной ключ ‘на 19′, пассатижи, монтажная лопатка, молоток, плоская отвертка.

В салоне отвернуть гайку и снять болт крепления нижнего карданного шарнира к валу-шестерне рулевого механизма (рулевой рейки), используя головку ‘на 13′. Если болт будет проворачиваться, удерживайте его ключом ‘на 13′.

В моторном отсеке:

Отвернуть гайку верхнего крепления кожуха рулевой рейки с помощью головки ‘на 10′.

Отвернуть 2 гайки крепления кожуха рулевой рейки, снизу автомобиля головкой ‘на 10′.

Снять кожух.

Вывешиваем переднюю часть автомобиля и снимаем колеса. Чтобы снять рулевую рейку без рулевых тяг, их следует отсоединить:

Снять стопорную пластину болтов крепления рулевых тяг, поддевая ее отверткой. Затем отвернуть 2 болта крепления рулевых тяг к рейке.

Отвернуть гайки крепления скоб рулевой рейки к щитку передка, используя головку ‘на 13′.

Сдвинуть рулевую рейку вперед, выводя вал-шестерню из отверстия щитка передка.

Снять рулевую рейку Калины вместе с тягами.

Чтобы снять рулевую рейку вместе с рулевыми тягами, тогда нужно отсоединить наконечники рулевых тяг от поворотных рычагов амортизаторных стоек, для этого:

Снять шплинт, используя пассатижи.

Отвернуть не полностью гайку крепления шарового пальца, используя накидной ключ ‘на 19′.

Ослабить затяжку стяжного болта наконечника рулевой тяги с помощью головки ‘на 17′.

Выпрессовываем шаровый палец из рычага, вставив монтажную лопатку между поворотным рычагом и наконечником, отжимая наконечник от рычага, и нанося удары молотком по торцу поворотного рычага.

Отвернуть гайку крепления шарового пальца до конца.

Вывести шаровый палец из отверстия поворотного рычага.

Разжать паз наконечника рулевой тяги с помощью отвертки.

Отвернуть наконечник, удерживая регулировочную резьбовую втулку ключом ‘на 27′. Считаем количество оборотов, для того, чтобы при установке завернуть наконечник на такое же количество оборотов. При этом сохраняем положение резьбовой втулки на рулевой тяге. Это поможет приблизительно сохранить прежний угол схождения колес.

Снимаем рулевую рейку Калины вместе с тягами:

Установка рулевого механизма Калины

Перед монтажом проверить, чтобы рейка была установлена в среднее положение. Для этого раздвижными пассатижами за лыску на вале-шестерне вращаем вал в любую сторону до упора, после чего поворачиваем вал в обратную сторону на два полных оборота и доворачиваем вал так, чтобы лыска на вале располагалась вертикально с правой стороны по ходу автомобиля. В остальном установка рейки производится в обратной последовательности.

Таким образом, чтобы заменить рулевую рейку на Калине потребуется не менее 1 часа времени. Если выполнить ее ремонт нет возможности, тогда придется купить новую. Рулевая рейка Лада Калина такая же как и рейка Приоры или ВАЗ 2110-2112 нового образца и имеет каталожный номер: 11183-3400010 (внутри рашпиль 21100-3401068). Цена примерно 3500р.
Для Калина Спорт:

• 11183-3400010-10 внутри рашпиль 11183-3401068-00 (3.1 оборота)
• 11183-3400010-12 внутри рашпиль 11183-3401068-01
• 11183-3400010-01 без ЭУР внутри рашпиль 21100-3401068-00 (4,1 оборота)
• 11183-3400010-10 с ЭУР внутри рашпиль 11183-3401223-00

Рулевая рейка Калина 2: 11183-3401068
