Отопитель салона ваз 2109 высокая панель

Тюнинг ВАЗ 2109

Настали холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из сопел патрубков печки при рабочей температуре охлаждающей жидкости (около 90 градусов) в салон дует еле теплый, а зачастую и вообще холодный воздух, короче говоря, плохо греет печка. При таком положении дел в сильный мороз даже заиндевевшие боковые стекла в салоне «не отходят».

Простейшее решение данной проблемы выглядит следующим образом. Необходимо подтянуть тросик управления заслонкой печки. Для этого можно сделать один-два витка этого тросика на рычаге управления заслонкой. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. фото).

Расположение рычага заслонки печки ВАЗ 2109

Все стыки воздуховодов и края заслонки печки оклеены поролоном, который этим рычагом управления заслонкой сжать до конца тяжело. В результате остается зазор в несколько миллиметров. При этом заслонка, направляющая поток воздуха либо с улицы напрямую, либо через радиатор отопителя закрывается не до конца. Закрывается она «наверх», при этом в передние сопла воздух идет через радиатор отопителя, а в верхние и боковые — с улицы, через те самые миллиметры. Когда вентилятор печки работает, да еще и машина движется, этих миллиметров вполне достаточно.

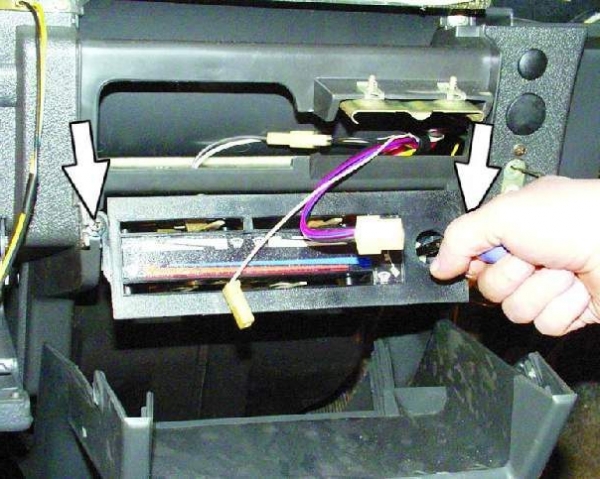

Можно даже добраться до этого рычага заслонки со стороны водителя и попробовать рукой подтянуть этот рычаг при включенном вентиляторе печки. При этом левое ухо будет находится в районе сопла воздуховода, и можно услышать, как меняется звук и температура выходящего из сопла воздуха.

Также причиной неэффективной работы системы отопления салона Самары могут быть рассмотренные ниже причины.

Неполное открытие крана отопителя

Эта проблема встречается у большинства переднеприводных автомобилей ВАЗ. Проверить это можно, сравнив температуру приводящего и отводящего патрубков радиатора печки, если она различная, скорее всего клапан не до конца открыт. Решением будет натяжка тросика управления этим клапаном и доводка рычага управления клапаном до максимально открытого положения. При этом возможно, что теперь клапан будет не до конца закрываться, но как говорится, жар костей не ломит. Но здесь кроется другая проблема. Известно что данный клапан у «Самар» — слабое место, и после определенного количества операций «открыть — закрыть» клапан в месте прохождения оси, соединяющей рычажок управления и саму заслонку внутри клапана теряет герметичность и начинает подтекать. Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его от греха подальше. В этом случае попытка сдвинуть клапан крана печки скорее всего приведет к его протечке. Если это случилось, можно обмотать место протечки полоской ткани, пропитанной в герметике и зафиксировать все это «холодной сваркой», это можно сделать и в полевых условиях при наличии необходимых материалов.

Место течи крана печки Лады Самары

Кардинальным решением проблемы с подтеканием крана отопителя ВАЗ 2109 будет полное его удаление из системы, либо врезка водопроводного шарового крана. Правда, в первом случае теряется возможность регулировки объема охлаждающей жидкости, поступающей в радиатор печки, а во втором случае данную регулировку можно произвести только заглянув под капот. Зато, избавившись от заведомо ненадежного узла, избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры поступающего в салон воздуха заслонкой хватает за глаза. Кстати, в «десятках» этот злополучный клапан производитель убрал.

Негерметичность воздуховодов

Воздух, нагнетаемый вентилятором печки, частично уходит в щели в путях следования воздуха, при этом поток воздуха ослабевает и остывает. Решением будет герметизация и проклейка всех соединений на пути следования воздуха от печки до выходных сопел. Правда эта операция весьма трудоемка, так как придется разбирать всю переднюю панель, но результатом будет ощутимое усиление потока воздуха из дефлекторов системы отопления.

Воздушные пробки в радиаторе отопителя

Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости. В этом случае надо установить автомобиль передними колесами на возвышенность, как можно выше, открыть полностью кран печки и погазовать.

Также для потепления в салоне рекомендую установить 6-дырочный термостат от ВАЗ 2110 по модернизированной схеме.

Проверяем и ремонтируем печку ВА3 2109

Отопление салона — важная система, которая своей поломкой может неожиданно доставить дискомфорт в холодное время года. Чтобы этого не допустить, необходимо, чтобы печка 2109 поддерживалась в исправном состоянии. Следует знать, как мы на выходе получаем тёплый воздух в салоне. Зная принцип действия системы охлаждения двигателя и электропривода вентиляции отопления, несложно выполнить ремонт печки ВАЗ 2109 своими руками.

На первый взгляд, отопитель салона кажется примитивным устройством. Мол, машина едет навстречу воздушному потоку, всасывается воздух, как-то там подогревается, и вот он уже тёплый в салоне. Но это не совсем так. Печка является вспомогательным радиатором системы охлаждения двигателя, а воздух нагнетается в салон с помощью электропривода. Поэтому разберёмся, как печка получает тепло от системы охлаждения, изучим её электросхему. Зная это, можно выявить неисправности в работе отопителя. Выясним, как заменить вентилятор печки ВАЗ 2109 своими руками.

Место печки в системе охлаждения двигателя

Печка является частью замкнутой вакуумной системы циркуляции охлаждающей жидкости. Основное назначение этой системы — охлаждение двигателя. Таким образом, устройство печки ВАЗ 2109 и помогает отопить салон в холод, и охлаждает блок цилиндров при работе двигателя. Полностью СОД состоит из:

рубашки охлаждения;
радиатора;
расширительного бачка;
водяной помпы;
вентилятора радиатора;
термостата;
радиатора отопления — печки ВАЗ 2109.

Читать еще: Переделка ступицы нива под подшипник ивеко

При езде атмосферный воздух через воздухозаборник проходит в радиатор, в трубах которого находится слишком горячий для двигателя воздух. Эти трубы охлаждает вентилятор, и уже охлажденная жидкость через водяную помпу снова попадает в рубашку охлаждения (блок цилиндров и ГБЦ). Печка в этом круговороте тосола выполняет задачу дополнительного отведения горячей жидкости.

Поддерживает нужную температуру воздуха в салоне вентилятор отопления ВАЗ 2109.

Конструкция печки

Отопитель салона составлен двумя пластмассовыми кожухами (левым и правым). Они соединены крепёжными скобами. В пазы конструкции укладывается уплотняющий жгут. Принудительное нагнетание воздуха в салон выполняет электровентилятор. Он закреплён двумя винтами сверху печки. К нему легко добраться со стороны двигателя внутреннего сгорания.

Вентилятор печки приводится в движения рабочим колесом электродвигателя. Мотор печки ВАЗ 2109 имеет две спирали резистора, которые обеспечивают три варианта скорости вращения. Схема печки включает дополнительный резистор для получения нужной частоты вращения. В состав радиатора входят охлаждающие пластины, два ряда трубок и два пластмассовых бачка.

Управляется печка тремя рукоятками. На панель приборов прикреплен кронштейн, на осях которого и устанавливаются эти рукоятки. Рычажок управления печкой воздействует на рычаг крана радиатора и рычаг привода заслонки. Если ходунок отвести вправо на максимум, заслонка и кран полностью открыты — и вентилятор отопителя ВАЗ 2109 подаёт воздух на радиатор, в котором прогоняется нагретый тосол или антифриз. Соответственно, если рукоять стоит в среднем положении, заслонка и кран открываются наполовину — и воздух становится не таким горячим.

Подвинув рычажок в крайнюю левую позицию, получаем полностью закрытый кран и заслонку. Печка дует холодным воздухом.

Электросхема печки и основные неисправности

В «девятке» система отопления ВАЗ действует при помощи электропривода. В руководстве по эксплуатации ВАЗ 2109 высокая панель приведена электросхема работы печки. Схема подключения отопителя салона состоит из:

электродвигателя вентилятора;
замка зажигания, что осуществляет включение печки;
переключателя режимов работы;
дополнительного резистора;
монтажного блока предохранителей (за печку в «девятке» отвечает предохранитель F4).

Когда в салоне плохо греет печка ВАЗ 2109, причин тому может быть масса.

Поломка	Чем это вызвано
Если электродвигатель не функционирует на малых и больших оборотах.	Проверьте предохранитель — возможно, он сгорел. Могут повредиться или оборваться провода, их контакты. Открываем схему подключения и проверяем проводку.
Бывает, что переключатель отопителя работает плохо.	Это может быть вызвано заеданием толкателя или подгоревшими контактами. Подаем «плюс» на центральную клемму и проверяем напряжение во время работы рычага. Возможно, сам рычажок уже стоит заменить.
Серьезная поломка, при которой не греет печка ВАЗ 2109, — выход из строя электродвигателя.	Могут зависать щётки, загрязняться и окисляться коллектор якоря. Также может быть проблема в проводке. Проверяем, исправляем, если не помогло — заменяем двигатель. Еще может оборваться цепь в местах спайки монтажного блока либо цепь дополнительного резистора. Снова при помощи электросхемы выполняем проверку.

Если якорь движка медленно вращается, то окислился коллектор либо замкнуло обмотку якоря, и не работает печка ВАЗ. Проверяем потребляемый ток, в случаем замыкания он будет больше 4,5 А. Это ненормально. Также ток может повышаться из-за заедания вала.

В случае шума от электродвигателя проверьте, не заедает ли крыльчатка движка дефлектор. Бывает, что не работает печка на ВАЗ 2109 по причине перегрева добавочного резистора. Проверяем, где пережаты провода двигателя и устраняем проблему.

Выявлять и решать такие мелкие поломки нужно вовремя. Если дать печке работать с неисправностью, выйти из строя может вентилятор (моторчик печки) или весь отопитель. Тогда в любом случае потребуется либо замена моторчика печки, либо полная замена печки на ВАЗ 2109.

Замена вентилятора и демонтаж отопителя

Как выполнить замену вентилятора или полный демонтаж печки? Зачастую причина, почему не греет печка, кроется в том, что не работает вентилятор отопителя. Его замену можно выполнить своими руками без труда. Понадобится накидная головка, трещотка, отвертка и плоскогубцы.

Отрываем капот, демонтируем пять болтиков, которыми закрепляется резиновая накладка. Снимем её. Убираем уплотнительную резиночку, чтобы не мешала выдернуть защитный кожух моторчика. Всё, обеспечен доступ к вентилятору. Далее отвинчиваем болты крепления по бокам. Пока работы под капотом завершены, перемещаемся в салон.

Со стороны водителя просовываем руку под панелью, и открепляем штуцер плюсового контакта. Минусовая клемма закреплена гайкой, откручивать её не очень удобно из-за недостатка пространства. Когда гайка снята, моторчик полностью отсоединён, теперь вынимаем его под капотом. Снимать его тоже не совсем легко, под разными углами пробуем доставать. Заменив мотор новым, выполняем его установку в обратной последовательности. На этом замена вентилятора печки ВАЗ 2109 завершена.

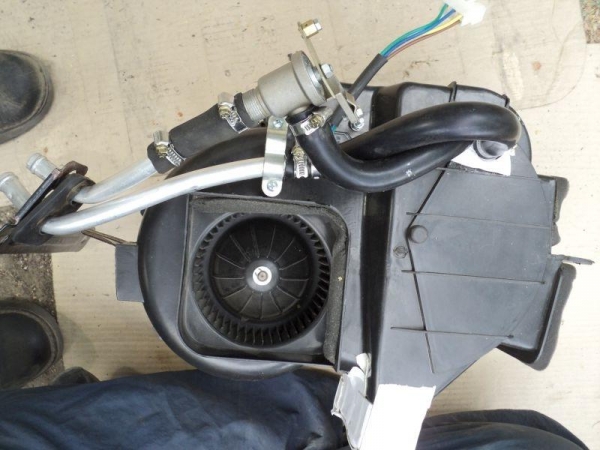

Второй вопрос — как снять печку. Для этого необходимо ослабить хомуты и отсоединить шланги от патрубков крана. Эту процедуру нужно осуществить и изнутри салона, и со стороны моторного отсека. Гайки крепления крана также отворачиваем. Далее нужно снять кран со щита передка, его держатель тяги. Затем саму тягу нужно отсоединить от рычага.

Нужно демонтировать чехол, которым защищен рычаг переключения КПП и снять накладку облицовки на полу. После этого откручиваем винтик в туннеле облицовки, и, сдвинув саму облицовку назад, снимаем её. Далее следует демонтаж воздуховода внутренней вентиляции и отсоединение его от корпуса печки. Разъединяем проводку электродвижка, провода, которыми подсоединяется дополнительный резистор.

Справа осталось отвернуть гайки крепления печки. Отвернув их ключом, демонтируем непосредственно отопитель. Теперь печка изъята, можно выполнять ремонтные работы или тюнинг печки.

Устройство печки на ВАЗ 2109

Обогрев салона ВАЗ 2109 обеспечивается за счет работы радиатора печки, подключенного параллельно к главному радиатору, который входит в систему охлаждения двигателя.

Читать еще: Солекс провал при резком нажатии

Внешний вид устройства

Схема отопителя

Если вы планируете проводить ремонтные, профилактические работы, менять вышедшие из строя компоненты своими руками, вам обязательно необходимо изучить устройство печки, познакомиться с расположением компонентов.

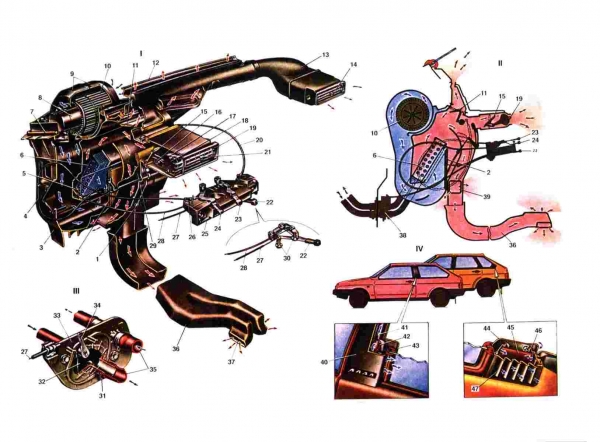

Ориентируясь на приведенную ниже схему, мы познакомим вас с устройством печки ВАЗ 2109.

Схема

Номер элемент

Что это

Скоба фиксации кожухов печки

Заслонка для управления отопителем

Левый кожух печки

Тяга заслонки для подогрева зоны ног

Уплотнительная прокладка радиатора

Прокладка уплотнительная печки

Кожухи вентилятора отопителя

Рабочее колесо вентилятора

Воздуховод для подогрева лобового стекла

Воздуховод бокового сопла

Заслонка центрального сопла

Непосредственно сама лопатка

Рычаг закрытия центрального сопла

Тяга заслонки подогрева лобового стекла

Рычаг изменений направлений потоков воздуха

Ручка управления подогревом воздуха

Ручка для подачи воздуха на лобовое стекло

Ручка для подачи воздуха к ногам

Кронштейн рычажков управления

Скоба фиксации оболочки тяги

Тяга управления краном печки

Тяга заслонки управления печкой

Заслонка подогрева зоны ног

Ось рычажков управления воздухом

Винтовой стяжной хомут

Клапан крана печки

Корпус крана отопителя

Шланги соединения крана с радиатором печки

Воздуховод внутренней вентиляции

Окна подогрева для ног задних пассажиров

Окно для подогрева зоны ног водителя

Облицовка центральной стойки

Внутренняя полость центральной стойки

Воздуховод вытяжной вентиляции

Обшивка центральной стойки

Облицовка дефлектора вытяжки

Клапан из резины

Дефлектор вытяжной вентиляции

Схемы работы печки

Вытяжная вентиляция салона

Познакомившись с компонентами печки ВАЗ 2109, давайте подробнее узнаем, как здесь все устроено и функционирует.

Расположение устройства

Принцип устройства и работы

Печка включает в себя пару пластиковых кожухов (левый, правый). Они соединятся между собой скобами по периметру. Для уплотнения в пазы кожухов заложен жгут.
Электрический вентилятор печки принудительно подает воздух внутрь салона. Удерживается парой винтов сверху печки. Конструкция отопителя устроена таким образом, чтобы вентилятор легко снимался через подкапотное пространство.
К кожухам вентилятора закреплен электромотор. На его валу расположено рабочее колесо вентилятора с тремя скоростями. Это возможно за счет двух спиралей резистора. Чтобы получить требуемую частоту вращения колеса, имеется доп резистор. Он крепится в отверстии кожуха отопителя слева.
Радиатор располагается в кожухах отопителя. Монтируется к правому из них с помощью 3 крепежей и уплотнен прокладкой из полиуретана. Радиатор состоит из двух рядов трубок, охлаждающих пластин и пластиковых бачков. Также двух.
Кран отопителя состоит из корпуса, двух пар патрубков и подключен к системе охлаждения с помощью резиновых шлангов.
Жидкость через радиатор циркулирует за счет работы насоса системы охлаждения.
На подводящей магистрали в корпусе краника печки на оси располагается клапан крана (он пластинчатый), имеющий отверстие для пропуска жидкости охлаждения.
Рычаг клапана крана соединен с рычагом рукоятки тягой. Рукоятка отвечает за управление подогревом воздуха. При повороте рычага отверстие клапана открывает магистраль и жидкость начинает поступать в радиатор.
Печка управляется с помощью трех рукояток. Их рычаги расположены на осях пластикового кронштейна, закрепленного на панели приборов 4 винтами.
Ручка управления подогревом воздействует на рычажок крана по средствам тяги и на рычаг привода заслонки. Полностью переместив ручку вправо, кран и заслонка полностью откроются, воздух начнет подаваться с помощью вентилятора через радиатор, где прогоняется нагретая ОЖ.
В среднем положении ручки заслонка и кран переходят в промежуточное положение. Часть воздуха идет через радиатор, а другая часть — мимо него. Так эффективно обеспечивается необходимая пользователю степень подогрева воздуха в данный конкретный момент.
Если ручка находится в крайнем левом положении, заслонка и кран оказываются полностью закрытыми. Как результат, идущий внутрь салона воздух не подогревается.
Верхняя левая ручка отвечает за регулировку подачи воздуха в ноги пассажиров и водителя. Она соединяется с рычажком заслонки по средствам тяги.
Перемещая ручку влево, заслонка обогрева зоны ног открывается и воздух через кожухи идет в соответствующие окна.
Слева и справа подается воздух в ноги переднему пассажиру и водителю. Воздуховоды внутренней вентиляции позволяют доставлять воздух к ногам задних пассажиров.
Ручка, которая регулирует подачу воздуха на лобовое стекло, соединяется с рычагом привода заслонки подогрева ветрового стекла с помощью тяги. Она может закрыть или открыть путь для прохождения воздуха к стеклу через воздуховоды.
Чтобы обеспечить подачу воздуха пассажиров и обдуть боковые стекла автомобиля, конструкцией печки предусмотрены 4 сопла — пара центральных, левое и правое. Корпус каждого из них оснащается заслонкой с уплотнителем. Закрывая или открывая заслонку, вы регулируете интенсивность подачи воздуха. Плюс другой рычажок позволяет контролировать направление поступающего из сопла воздуха.
ВАЗ 2109 оснащается системой вытяжки или вытяжной вентиляции. С ее помощью происходит отсос воздуха из салона. В случае с девяткой вытяжка располагается сзади от проемов кузова для боковых окон. Также вытяжка происходит через разряжение, которое возникает у дефлекторов во время движения автомобиля.

При возникновении проблем в работе печки можно посетить автосервис. Либо есть другой вариант — самостоятельно снять печку и попытаться ее отремонтировать, либо доверить работу специалистам. В любом случае, самостоятельно демонтировав устройство, вы неплохо сэкономите и получите важный опыт.

Читать еще: Фен для тонировки стекол

Снятие

Чтобы снять печку, действуйте по следующему алгоритму.

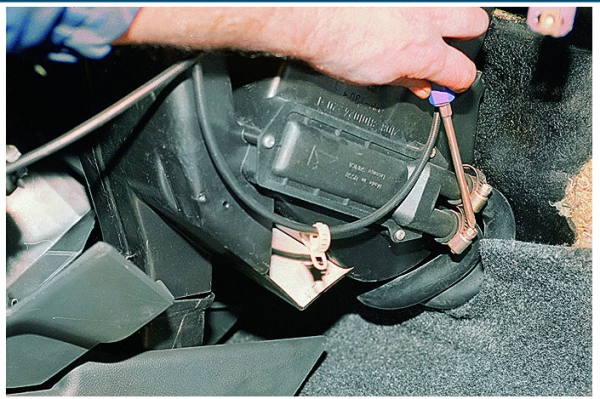

Ослабьте натяжение хомутов и отключите пару шлангов от патрубков крана. Для этого сначала нужно будет снять приборную панель изнутри салона.
Ослабьте хомуты и отключите от патрубков крана печки шланги. Тут уже работа выполняется через подкапотное пространство.
Открутите крепежные гайки крана печки.
Снимите кран со щита передней части.
Демонтируйте держатель тяги крана отопителя.
Рассоедините тягу и рычаг крана.
Снимите чехол, который защищает рычаг коробки передач.
Снимите накладку напольной облицовки.
Открутите крепление облицовки пола на задней части.
Снимите, сдвинув назад, облицовку тоннеля на полу.
Демонтируйте воздуховод внутренней вентиляции, отключите его от корпуса отопителя.
Рассоедините провода, идущие от электромотора отопителя.
Отключите проводку от резистора.
Открутите крепежные гайки справа от печки.
Демонтируйте оставшиеся крепежи и снимите печку, прихватив с собой панель управления.

Демонтажные работы

Дальнейшие действия напрямую зависят от уровня вашей подготовки. Новичкам лучше отвезти демонтированную печку специалистам. Если же вы неплохо разбираетесь в своем ВАЗ 2109, можете попробовать провести ремонтные работы своими руками.

Печка — сложный, но очень важный узел в автомобиле. Потому за его функциональностью всегда необходимо следить и вовремя обнаруживать неисправности. Вряд ли вам захочется остаться без тепла в салоне зимой.
