Параметры датчика массового расхода воздуха

Устройство и принцип работы ДМРВ

Для обеспечения оптимального процесса сгорания топлива и соблюдения заданных экологических стандартов требуется максимально точно определять массовый расход воздуха, подаваемого в цилиндры двигателя, в зависимости от режимов его работы. Контроль этого процесса может осуществляется целым набором датчиков: датчик давления воздуха, датчик температуры, но наиболее популярным из них является датчик массового расхода воздуха (ДМРВ), который иногда еще называют расходомером. ДМРВ фиксирует количество (массу) воздуха, поступающего из атмосферы во впускной коллектор двигателя и передает эти данные электронному блоку управления для последующего расчета топливоподачи.

Виды и особенности работы расходомеров

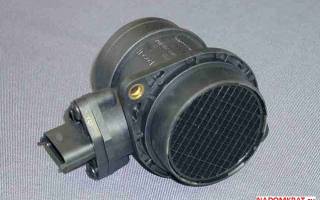

Расшифровка аббревиатуры ДМРВ — датчик массового расхода воздуха. Устройство применяется в автомобилях с бензиновыми и дизельными двигателями. Он расположен во впускной системе между воздушным фильтром и дроссельной заслонкой и подключается к ЭБУ двигателя. При отсутствии или неисправности расходомера расчет количества поступающего воздуха осуществляется по положению дроссельной заслонки. Это не дает точного измерения, и на сложных режимах работы расход топлива повышается, поскольку массовый расход воздуха является ключевым параметром для вычисления количества впрыскиваемого топлива.

Принцип действия датчика массового расхода воздуха основан на измерении температуры воздушного потока, а потому этот тип расходомеров называют термоанемометрическими. Конструктивно различают два основных типа ДМРВ:

нитиевый (проволочный);
пленочный;
объемного типа с поворотной заслонкой (на данный момент практически не используется).

Конструкция и принцип действия проволочного датчика

Нитиевой ДМРВ имеет следующее устройство:

корпус;
измерительная трубка;
чувствительный элемент — платиновая проволока;
терморезистор;
преобразователь напряжения.

Платиновая нить и терморезистор представляют собой резистивный мост. При отсутствии воздушного потока платиновая нить постоянно подогревается до заданной температуры путем прохождения через нее электрического тока. Когда дроссельная заслонка открывается и начинается движение воздуха, чувствительный элемент охлаждается, что снижает его сопротивление. Это провоцирует увеличение «нагревающего» тока для уравновешивания моста.

Преобразователь трансформирует происходящие изменения силы тока в выходное напряжение, которое передается ЭБУ двигателя. Последний, исходя из существующей нелинейной зависимости, рассчитывает количество подаваемого в камеры сгорания топлива.

Эта конструкция имеет один существенный недостаток — со временем возникают неисправности. Чувствительный элемент изнашивается, и его точность падает. Также они могут загрязняться, но для решения этой проблемы проволочные датчики массового расхода воздуха, устанавливаемые в современных автомобилях, имеют режим самоочистки. Он предполагает кратковременный разогрев проволоки до 1000°С при выключенном двигателе, что приводит к сжиганию скопившихся загрязнений.

Схема и особенности работы пленочного ДМРВ

Принцип работы пленочного датчика во многом схож с нитиевым. Однако в этой конструкции есть несколько отличий. Вместо платиновой проволоки в качестве основного чувствительного элемента установлен кристалл кремния. Последний имеет платиновое напыление, состоящее из нескольких тончайших слоев (пленок). Каждый из слоев представляет собой отдельный резистор:

нагревательный;
терморезисторы (их два);
датчика температуры воздуха.

Кристалл с напылением помещен в корпус, который подключается в канал подачи воздуха. Он имеет особенную конструкцию, позволяющую выполнять измерение температуры не только входящего, но и отраженного потока. Поскольку всасывание воздуха достигается за счет разрежения, скорость движения потока очень высока, что препятствует скоплению загрязнений на чувствительном элементе.

Так же, как и в нитиевом датчике, чувствительный элемент нагревается до заданной температуры. При прохождении воздуха на терморезисторах возникает разница температур, на основе которой рассчитывается масса потока, поступающего из атмосферы. В таких конструкциях сигнал в ЭБУ двигателя может подаваться как в аналоговом формате (выходное напряжение), так и в более современном и удобном для обработки — цифровом.

Последствия и признаки неисправности ДМРВ

Как и для любого типа датчика двигателя, неисправности ДМРВ означают неверные расчеты ЭБУ двигателя и, как следствие, некорректная работа системы впрыска. Это может вызвать перерасход топлива или, напротив, недостаточную подачу, что снижает мощность мотора.

Наиболее яркие симптомы неисправности датчика:

Появление на приборной панели автомобиля сигнала «Check Engine».
Существенное увеличение расхода топлива при обычном режиме эксплуатации.
Снижение интенсивности разгона двигателя.
Сложности с запуском двигателя и возникновение самопроизвольных остановок в его работе (мотор глохнет).
Работа только на одном определенном уровне оборотов (низкие или высокие).

Если вы обнаружили признаки неисправности датчика массового расхода воздуха, попробуйте отключить его. Увеличение мощности двигателя будет подтверждением поломки ДМРВ. В этом случае его потребуется промыть или заменить. При этом необходимо подбирать датчик, рекомендованный производителем автомобиля (то есть оригинальный).

Датчик массового расхода воздуха ВАЗ 2114

Количества потребляемого воздуха;
Времени реакции.

Точность измерения потребления воздуха двигателем позволяет контроллеру определять, в какой пропорции необходимо смешать воздух с топливом. Если датчик выдает неправильные значения, образующаяся топливовоздушная смесь не соответствует текущему режиму работы двигателя. Это приводит к снижению мощности, увеличению расхода топлива, ухудшению динамики и «отклика» автомобиля.
Реакция контроллеров разных производителей на эти параметры может отличаться.

Например, Январь-5.1 в случае незначительного завышения или занижения значений определяет погрешность ДМРВ на основе показаний датчика кислорода, таким образом регулируя длительность впрыска топлива. Увеличение времени реакции датчика приведет к тому, что контроллер не будет успевать, и в момент разгона вы заметите «провалы» двигателя. Эта же погрешность работы датчика при использовании более чувствительного контроллера Bosch приведет к плавающим оборотам на холостом ходу, хотя заметных провалов при разгоне не будет.

Какой расход воздуха должен быть на ВАЗ 2114?

Двигатель ВАЗ 2114 объемом 1,5 л при исправном ДМРВ на 850-950 об/мин потребляет от 10±0,5 кг воздуха за час работы, а на 2000 об/мин – от 19 кг до 21 кг. Если количество расходуемого воздуха при тех же оборотах уменьшается, уменьшается и динамика авто, зато экономится топливо. И наоборот, увеличенное потребление воздуха приводит к повышению динамики и большему расходу топлива. В этом случае могут возникать трудности с пуском двигателя в холодную погоду. Если показания датчика отклоняются от реальных на 2-4 кг, двигатель начнет сильно капризничать и «тупить». Отключение датчика вынудит мотор продолжать работать в аварийном режиме.

Причины неисправной работы

Свойственная большинству отечественных автомобилей причина, по которой ломается датчик расхода воздуха ВАЗ 2114, скрыта в вентиляционной системе картера. Она имеет два контура, обеспечивающих работу при открытом или закрытом положении дроссельной заслонки. Если дроссель зарыт, картерные газы отводятся по магистрали (d=1,5 мм) в имеющееся за ним пространство. Определенный процент этих газов скапливается в магистрали холостого хода, где контактирует с покрытым пленкой резистором ДМРВ. Он также чувствителен и к колебаниям газовой смеси в системе впуска. Смола оседает на поверхности резистора, и датчик начинает «врать». Из-за этого регулятор холостого хода заедает, и он начинает подклинивать при пуске двигателя.

Читать еще: Рейлинги на гранту седан цена

Признаки неисправности

Нерабочий датчик массового расхода воздуха ВАЗ 2114 приводит к появлению ряда симптомов в поведении инжекторного двигателя. Проявляется неисправность постепенно, начиная с повышения расхода топлива и плавающих оборотов, в итоге дестабилизируя работу двигателя.

Из личного опыта на примере переднеприводного автомобиля, могу сказать, что сталкивался с такой проблемой: сначала загорался значок инжектора, затем обороты сильно стали плавать и почти вдвое увеличился расход топлива.

Вычислить неработающий датчик воздуха ВАЗ 2114 можно по следующим признакам:

провалы при работе на холостом ходу и под нагрузкой;
ДВС глохнет при попытке переключить передачу;
снижение динамики, машина медленно разгоняется;
расход топлива увеличен;
мощность двигателя упала;
плохо заводится «на горячую»;
появляется сигнал Check Engine.

Если ДМРВ уже мертвый, Check Engine может и не гореть. Тогда неисправность можно определить по ошибке, выдаваемой бортовым компьютером. Поможет и диагностика уровня сигнала ДМРВ. Низкий уровень может свидетельствовать о следующем:

подключение ДМРВ отсутствует;
неисправность в цепи подключения датчика (обрыв);
масса в цепи подключения оборвалась или окислилась;
сигнальные провода оборваны или неверно подсоединены, возможно, их замкнуло;
сбой работы БУ двигателем;
не работает ДМРВ.

Обнаружив вышеперечисленные признаки, не торопитесь покупать новый датчик. Он отнюдь не самый дешевый и обойдется в 1500-4000 руб. Прежде всего, убедитесь, что причина именно в нем. Проверить и почистить старый можно в сервисе или самостоятельно при наличии необходимого оборудования.

Проверка ДМРВ

Прежде чем приступать к экспериментам, не поленитесь ознакомиться с руководством по сервисному обслуживанию. Там детально описано, что такое ДМРВ на ВАЗ 2114 и как его заменить.

Ищем датчик. Открываем капот, находим патрубок воздушного фильтра. На нем и располагается ДМРВ, определяющий поток проходящего через фильтр воздуха. Приведу несколько вариантов, как проверить датчик массового расхода воздуха самостоятельно.

Отключить датчик. Колодку с проводами отсоединить от разъема, нажав на фиксатор, расположенный снизу. Запустить двигатель (1500 оборотов или больше). Отключение ДМРВ контроллер понимает как аварийное состояние и приготовляет топливно-воздушную смесь исходя из того, в каком положении находится заслонка дросселя. Попробуйте проехать небольшое расстояние. Если автомобиль разогнался ощутимо быстрее, это свидетельствует о нерабочем ДМРВ. От себя замечу, что в отключенном состоянии для ЭБУ Я7.2 и М7.9.7. обороты не повышаются!
Замена прошивки контроллера. Оригинальная прошивка ЭБУ могла быть заменена альтернативной. В такой ситуации мы не знаем, какой алгоритм прописан в ней случай работы в режиме, рассмотренном в первом пункте. Заслонка дросселя имеет упор, под который нужно подложить тонкую пластину (около 1 мм), чтобы поднять обороты. Затем необходимо отсоединить фишку с датчиком. При неисправном датчике двигатель должен заглохнуть. Если двигатель работает, то причина в особенностях прошивки: некорректно прописаны шаги РХХ.
Измерение напряжения. Тестирование дает хорошие результаты при работе с датчиками Bosch. Понадобится мультиметр. Выбираем режим измерения постоянного напряжения и устанавливаем максимальное значение 2 В.

Схема подключения для ВАЗ 2114 выглядит так:

желтый – входящий сигнал;
серый с белым – питание на выходе;
зеленый – заземление;
розовый с черным – вывод к главному реле.

Расцветка может быть другой, но последовательность расположения разъемов та же.

Далее нужно включить зажигание при заглушенном двигателе. Красный (плюсовой) щуп тестера подключить к желтому выходу, черный (минусовой) – к зеленому. Щупы мультиметра вставляются вдоль указанных проводов напрямую через резиновые уплотнители разъемов без повреждения изоляции. Для профилактики я рекомендую смочить щупы WD-40. Промежуточные соединения или иголки не рекомендуется использовать из-за вносимой ими дополнительной погрешности. Измерить напряжение. Сравнить полученный результат с таблицей:

Напряжение, В	Состояние
1,01 – 1,02	Хорошее. Датчик почти новый и прослужит долго.
1,02 – 1,03	Удовлетворительное. Датчик старый, но работает исправно.
1,03 – 1,04	Плохое. Ресурс почти выработан. В скором времени придется заменить.
1,04 – 1,05	Плачевное. Ресурс выработан. Пригоден к эксплуатации, если отсутствуют тревожные симптомы. Желательно заменить
1,05 – и выше	Аварийное. Датчик неисправен (возможно, давно). Замена обязательна.

Только что установленный датчик дает напряжение на выходе 0,996–1,01 В. Со временем оно возрастает. Большее значение означает больший процент износа.

Данные напряжения с датчиков фиксируются бортовым компьютером, их можно просмотреть, выбрав соответствующую группу параметров.

Осмотр и чистка. Крестовой отверткой ослабляем хомут, удерживающий патрубок воздухозаборника. Снимаем гофру и проверяем, есть ли следы масла и/или конденсата внутри нее, а также на внутренней поверхности датчика. В норме их быть не должно. Чувствительный элемент ДМРВ часто ломается из-за попадания на него грязи. Этого легко избежать при регулярной замене воздушного фильтра. Причины попадания масла в ДМРВ:

превышен допустимый уровень масла в картере
засорен маслоотделитель системы вентиляции

Датчик крепится к патрубку двумя винтами. Откручиваем их рожковым ключом (х10) и снимаем сам датчик. Спереди имеется вход, который должен быть защищен от подсоса неочищенного воздуха кольцевым резиновым уплотнителем. Если его нет или он остался в корпусе фильтра, пыль забивает входную сетку датчика. Ее нужно прочистить, поставить уплотнитель, проверить герметичность и вставить датчик обратно.

Сравнение с исправным датчиком. На личном опыте убедился, что самая точная проверка – установить заведомо рабочий датчик и сравнить поведение двигателя с «родным».

Помимо рассмотренных вариантов, как проверить ДМРВ самим, можно еще обратиться в сервис, где есть специальное оборудование, и провести уже 100% диагностику, например, по методике оценки осциллограммы.

Параметры датчика массового расхода воздуха

Какой стоит у вас датчик ДМРВ? Первым ДМРВ был частотный в системе управления от GM. Он же использовался в «Январе» 4-й серии. Автомобили такой комплектации продержались недолго и на смену частотному датчику пришел аналоговый модели HFM-5 от фирмы Bosch под номером 0280218004.

Он невзаимозаменяемый с GM, там разъемы и точки крепления совсем разные. Немецкий датчик разборной, состоит из двух частей — корпуса и измерительного элемента. Последний закреплен в корпусе двумя винтами с «секретными» головками.

Фирма Bosch поставляет в продажу только датчики в сборе, в желтой картонной упаковке.

Третий вариант ДМРВ 0 280 218 037 или 037-мой, так определяютют автолюбители по трем последним цифрам в их обозначении. Это дальнейшее развитие 004-го датчика фирмы Bosch.

Такой датчик сегодня на большинстве автомобилей ВАЗ, включая «Ниву» и «Шевроле Нива». Внешне 004-й и 037-й почти неотличимы, нужно ориентироваться по их номерам.

Недавно на изделиях появилась дополнительная маркировка: теперь номера есть и на корпусе, и на измерительном элементе — они должны совпадать.

Читать еще: Статистика продаж авто в казахстане 2018

Главное же отличие внутри ДМРВ. На 037-й датчике другая конструкция измерительного элемента, с характерным вырезом (при покупке есть смысл снять заглушку и заглянуть внутрь).

Затем появилась новая система управления — Bosch М7.9.7, у которой свой, 116-ый ДМРВ. С предыдущими невзаимозаменяем, хотя корпус у него такой же.

Во избежание путаницы, на корпус по началу наносили зеленый круг. Номера же есть и на корпусе, и на измерительном элементе. Последний и определяет назначение данного ДМРВ.

Чтобы элементы не подменяли по дороге от завода к потребителю, немецкие конструкторы поставили спец винты. Внимательно осматривайте ДМРВ: если отвертывать эти винты, их покрытие, как правило, повреждается. Заметили — не берите!

С внедрением норм Евро II выпускаемые автомобили Ваз 2107 тоже оснастили впрыском топлива, каталитическим нейтрализатором, датчиком кислорода в выпускной трубе и системой управления «Январь-7.2» или Bosch М7.9.7. ДМРВ здесь другой — фирмы Siemens VDO. Этот ДМРВ нельзя заменить «бошевскими» и из-за этого Siemens VDO на рынке встречается очень редко.

Оказать помочь вам в выборе при покупке ДМРВ сможет наша таблица:

Как определить неисправность дмрв? Скажем сразу отремонтировать термоанемометрический расходомер дмрв ваз 2110, ваз 2112, ваз 2114 и т. д не возможно, тут только полная замена.

Характерные признаки неисправности дмрв: неровная, с перебоями, работа двигателя на холостом ходу; нарушение динамики разгона (как выражаются водители: «тупой разгон», «тупой ход»); ненормальные (высокие или низкие) обороты двигателя на холостом ходу.

Самый наглядный из перечня неисправностей датчика массового расхода воздуха: невозможность завести двигатель. Способы проверки:

Способ №1: Отключить ДМРВ.
разъем ДМРВ ВАЗ 2110 Отсоединяем разъем датчика и заводим двигатель. Если отключить ДМВР, то контроллер переходит на аварийный режим работы и готовит топливную смесь только по положению дроссельной заслонки. Обороты двигателя должны быть больше 1500об/мин.

Пробуем проехать. Если по ощущениям автомобиль стал “резвее”, то можно говорить о том, что ДМРВ не работает.
Кстати, для ЭБУ Я7.2, М7.9.7. обороты при отключении фишки не поднимаются !

Способ №2: Альтернативная прошивка ЭБУ.
Если штатная прошивка контроллера была заменена на другую, тогда неизвестно, что в ней зашито на случай аварийного режима в способе №1. Попробуйте подсунуть под упор заслонки пластину с 1 мм толщиной.

Обороты поднимутся. Выдерните фишку с ДМРВ. Если не заглохнет – значит дело в прошивке, а точнее с шагами РХХ при аварийном режиме без ДМРВ.

Способ №3: Проверка ДМРВ мультиметром.
Этот метод действует на датчиках Bosch с каталожными номерами: 0 280 218 004, 0 280 218 037, 0 280 218 116.
Включаем тестер в режим измерения постоянного напряжения, выставляем предел измерения 2 Вольта.

Распиновка проводов ДМРВ ВАЗ 2110:
Желтый (ближний по расположению к лобовому стеклу) – вход сигнала ДМРВ;
Серо-белый – выход напряжения питания датчиков;
Зеленый – выход заземление датчиков;
Розово-черный – к главному реле.
Цвета проводов могут меняться, но расположение выводов остается неизменным.

Правильное подключение тестера к ДМРВ. Включаем зажигание, но не заводим двигатель. Подключаем мультиметр красным щупом к желтому ДМРВ, а черным к зеленому (на массу). Таким образом, мы измеряем напряжение между указанными выводами. Щупы тестера позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции.

Не правильное подключение тестера к ДМРВ. Использовать иголки и прочие дополнительные соединения не рекомендуется, т.к. они вносят некоторую погрешность в измерения. Снимаем показания с мультиметра.

Напряжение на выходе нового датчика 0.996. 1.01 вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. Чем больше значение этого напряжения, тем больше износ ДМРВ.

ДМРВ напряжение:
1.01. 1.02 – хорошее состояние датчика.
1.02. 1.03 – не плохое состояние.
1.03. 1.04 – ресурс ДМРВ подходит к концу.
1.04. 1.05 – предсмертное состояние, если негативных симптомов нет, то эксплуатируем дальше.
1.05. и выше – пора заменить ДМРВ.

Мотор Мастер Клуб

Автодиагностика для любителей и профессионалов

Диагностика ДМРВ – дело тонкое

#1 Сообщение malyr » 01.08.2012, 11:21

Диагностика ДМРВ – дело тонкое. Если автомастер сразу, едва взглянув на диагностический прибор, заявляет о необходимости замены ДМРВ – по крайней мере насторожитесь – похоже, вас хотят развести на деньги. Окончательное решение о замене ДМРВ может быть принято только после проверки датчика на машине путем замены или на специальном сравнительном стенде. Если с заведомо исправным ДМРВ машина заработала лучше – значит надо менять, а если особых улучшений не видно – значит не в ДМРВ проблема.
Исправный ДМРВ обладает следующими характеристиками: Напряжение АЦП ДМРВ на неработающем двигателе должно быть 0,996 Вольт. Значения 1,016 и 1,021 еще приемлемы, если более 1,035 – чувствительный элемент датчика засорен и скорее всего датчик уже врет. Степень отклонения показаний ДМРВ от нормы можно оценить при работающем двигателе на разных оборотах. Для 1,5-литрового двигателя 2111 на холостом ходу (860-920 об/мин) показания должны быть 9,5-10 кг/час, на 2000 об/мин – 19-21 кг/час. Если на 2000 об/мин ДМРВ показывает порядка 18-17 кг – машина более-менее тянет, расход даже ниже обычной нормы – можно ездить и экономить бензин, если никуда не торопитесь. Если показывает 22-23-24 кг/час – машина неплохо тянет, но расход литров 10-11 на сотню, и на морозе может плохо заводиться по причине перелива топлива.
Более значительные отклонения от нормы приводят к явно плохой работе двигателя, например машина “тупит” при разгоне или глохнет при переходе на холостой ход. В таких случаях отключение разъема ДМРВ улучшает работу двигателя, что однозначно говорит о необходимости замены датчика.

Лучший способ окончательной диагностики ДМРВ на мои взгляд – повторюсь – путем замены на заведомо исправный с условием возврата, если не будет положительного результата. Клиент имеет возможность сравнить то, что было, и то, что стало – и самостоятельно сделать вывод – менять или не менять.

2. Ещё способ проверки ДМРВ : )
По ДМРВ не все так просто и однозначно. ДМРВ 037 и 004 по первичной проверке при вкл. зажигании имеют показания в идеале 0,996в(это и все ниже описанное относится в полной мере и к 116-м нового поколения). Меньше быть не может(кроме новых с магазина, попадались с опорным напряжением 0,976в, но очень редко), до 1,016в – еще работают без особых проблем. 1,035в – рекомендую замену, хотя не настаиваю, система с таким датчиком вполне работоспособна, но имеет уже коррекцию по топливу в плюс, причем регулировка СО практически прблему не решает. И тупость при разгоне ничем не исправишь. Если система с обратной связью по ДК , то коррекция по топливу компенсируется системой, но тупость при разгоне(из-за медлительности датчика) все равно присутствует.
Все, что выше по опорному напряжению 1,035в – 100% замена, конечно только рекомендую, клиент сам решает – покупать новый или ездить как есть.
ДМРВ сименс имеет опорное напряжение в идеале 0,039в, считается, что до 0,06в еще нормально, если выше – замена. Уже замечено,что датчик достаточно надежный, и с опоркой выше 0,06в был в практике только один, показывал 0,074в. Это статика.
Бывают случаи, когда ДМРВ в статике показывает норму, но машина плохо едет. Тогда нужно проверять в динамике. В динамике, при резкой прогазовке показания циклового расхода воздуха должны подпрыгивать практически соответственно оборотам(образно): если обороты подскакивают до 3000, то показания ЦР около 300кгч. Точного соответствия конечно нет, но должно быть близко. Если ЦР при прогазовке подпрыгивает меньше 200, можно задуматься о замене ДМРВ.
Немного подправил высказывание, показания не ДМРВ, а циклового расхода воздуха, они напрямую связаны с ДМРВ, и чем хуже ДМРВ выполняет свои прямые функции, тем меньше ЦР при прогазовке.
1 Способ проверки ДМВР
1. Отсоединяете разъем датчика.
2. Заводите двигатель.
3. Обороты двигателя должны стать больше 1500. Попробуйте проехаться.
Если вы почувтствуете что машина стала “резвее”, то это говорит о неисправности датчкика ДМРВ, его следует заменить на новый.

Читать еще: Сигнализация не видит ручник

Замечание:
При отключенном ДМВР, контроллер переходит на аварийный режим работы,
т.е. смесь готовить только по положению дросельной заслонки.

BOSH 0 280 218 004, 037, 116

Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут и инструменты:

1. рожковый ключ на 10.
2.фигурная отвёртка и китайский тестер со свежей батарейкой.

1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта.
Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу)
и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут
меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов.
Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном
зажигании, но НЕ заводя двигатель!
Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков,
не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям.
Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания.
Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров
“напряжения с датчиков”. Обозначается Uдмрв=.

2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии “из упаковки” 0.996. 1.01 Вольта.
В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно
вполне уверенно судить о степени “износа” датчика. Попадание напряжения в указанный выше диапазон – лучший результат
этой проверки.
Дальше возможны варианты:
1.01. 1.02 – вполне рабочий датчик, очень неплохо.
1.02. 1.03 – тоже приемлимо, но датчик уже не молодой.
1.03. 1.04 – большая часть ресурса уже позади, можно планировать скорую замену.
1.04. 1.05 – явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
1.05. и выше – источник проблем, давно пора заменить.

3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли,
проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности
должны быть сухими и чистыми как. у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент
датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере,
и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана. До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.

4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет – её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием.
Закручиваем винты. Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.

В процессе эксплуатации автомобилей имеют место отказы датчика массового расхода воздуха (ДМРВ) из-за попадания на чувствительный элемент датчика масла из системы вентиляции картера двигателя. Причиной этого является завышенный уровень масла в двигателе. Перед заменой ДМРВ необходимо проверить уровень масла. При повышенном уровне устранение неисправности производить за счет виновного – автовладельца или организации проводившей предпродажную подготовку и/или замену масла при техническом обслуживании автомобиля

BOSCH 0 280 218 116___J7.2 , J7.2+ , B7.9.7 , B7.9.7+, M73 .
BOSCH 0 280 218 037___Bosch M1.5.4(N) , Bosch MP 7.0 , J5.1-41(61) , J5.1.2-71 , J5.1.1-71 ,
BOSCH 0 280 218 004___Bosch M1.5.4-20 , Bosch M1.5.4N-40 c прошивкой M1v05f05

Прошу опытных диагностов дать свои комментарии Инфа с простор интернета.
