Переделка крана отопителя ваз 2107

Переделка крана печки ваз 2107

С самых первых дней, после покупки машины, мне не понравилось то, что слабо шел теплый воздух. До весны машиной не пользовался (сдавал на права), поэтому эта проблема не беспокоила, летом, закрыв кран, катался не напрягаясь. С приходом холодов снова открыл кран, стало лучше. Но чем ближе к зиме, тем холодней становилось в машине, и печка не справлялась со своей задачей. Заметил то, что машина долго прогревалась, ОЖ двигалась по большому кругу, — заменили термостат . Вроде стало чуть-чуть получше. Во время холодов, градусник опускался ниже -30 °C в Курской обл., печкой пользоваться бесполезно, теплее одевался, прежде чем выехать. Весна. опять по сценарию: перекрыл краник, стал ездить. Но летом почувствовал жар, крутил краник то в одну сторону, то в другую, особой разницы не замечал, а что самое главное не тросиком перекрывал-открывал, а пассатижами =).

Идею по вживлению крана от 08 вынашивал давно. Еще ранней весной был куплен сам кран. Просматривал фотографии, читал отчеты, искал положительные и отрицательные стороны этой операции.

Выдался выходной посередине недели, решился устранить этот косяк:
делал это впервые, опыта “0”, в помощь была только книга — эксплуатации обслуживания и ремонт ВАЗ 2107

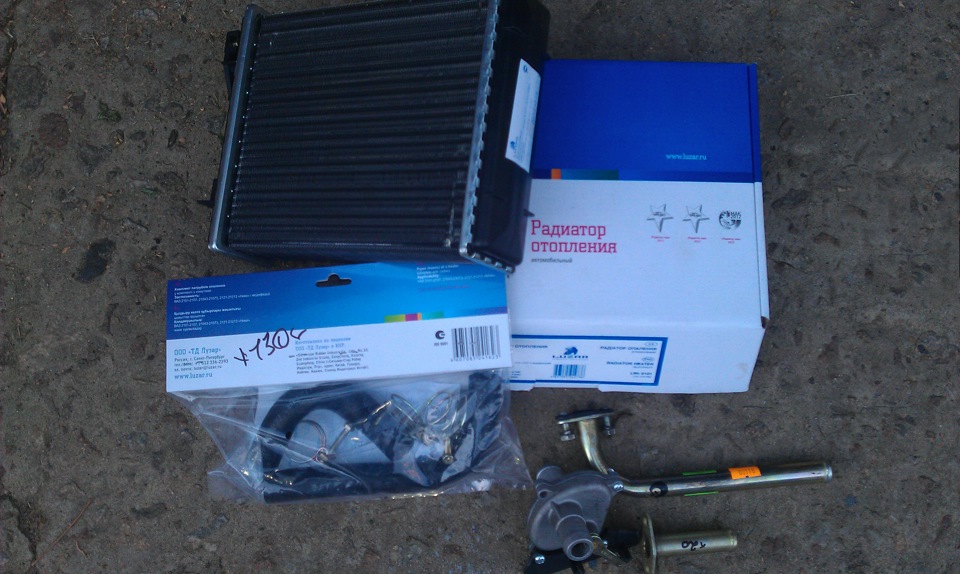

Купил именно керамический кран фирмы LUZAR, т.к. он больше внушал доверия в качестве исполнения

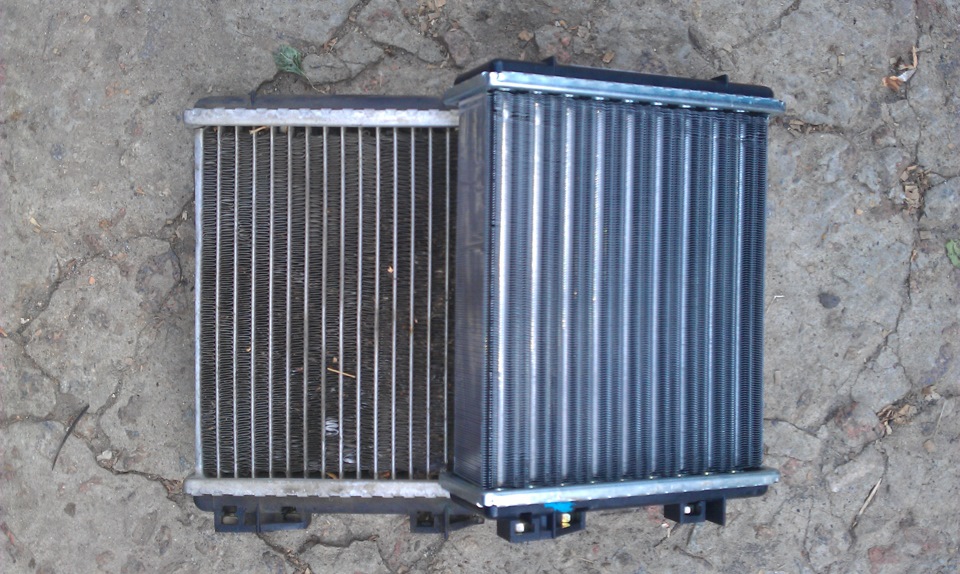

Также захотел заменить радиатор печки, чтобы уже было наверняка!

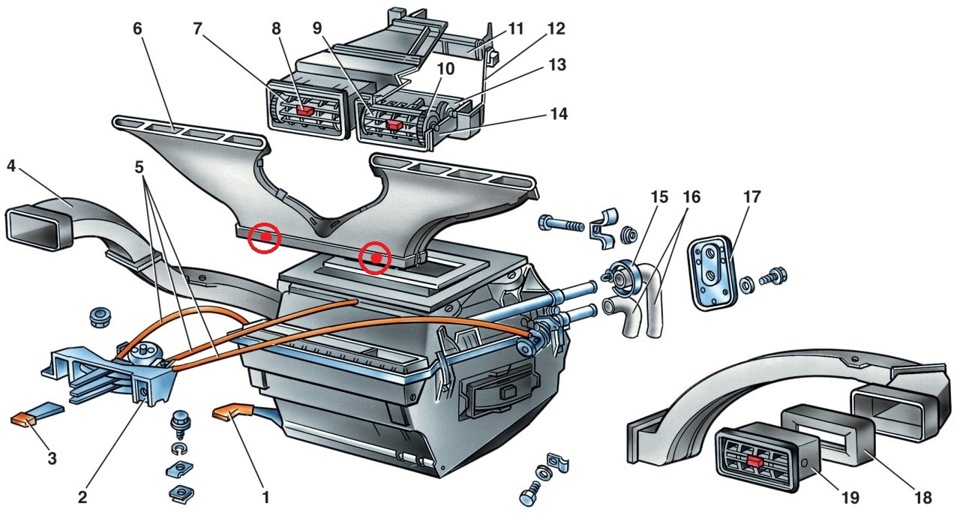

Для проведения “операции по извлечению печки”, понадобиться снять щиток приборов, вещевую полку и корпус вещевого ящика, панель радиоприемника (Бороду), а также для удобства можно снять панель приборов (Торпедо), но это я не стал делать, ибо проводов новых куча =), забегая вперед, очень искусно пришлось извиваться, чтобы все подсоединить.

Первым препятствия стал вентилятор, уж сильно не хотел он выходить на волю. Все делал по инструкции поэтому должно было всё само вывалиться, но что-то держало.
Оказалось, то что кожух вентилятора держат 2 шурупа со стороны пепельницы и рычагов управления печки.

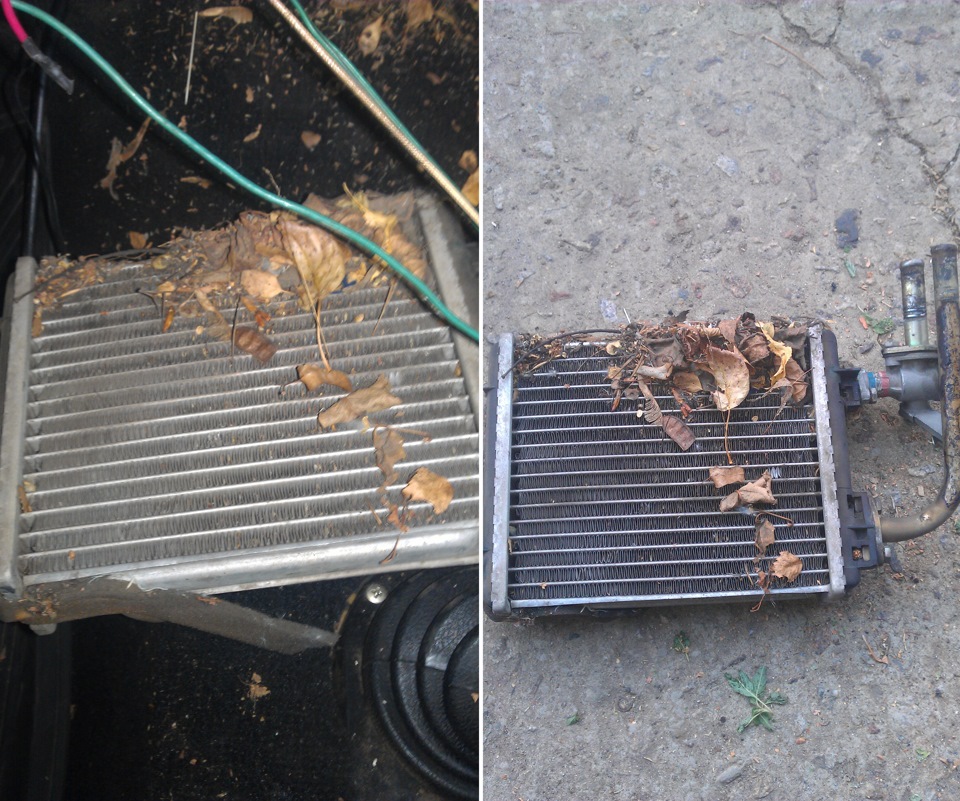

Печка поддалась с легкость. Извлек её и охринел — листья!

Купил именно керамический кран фирмы LUZAR, т.к. он больше внушал доверия в качестве исполнения

Также захотел заменить радиатор печки, чтобы уже было наверняка!

Печка поддалась с легкость. Извлек её и охринел — листья!

Начинаем сборку:
хотел поставить всё новое, включая металлорезиновый уплотнитель, но оказывается его не возможно найти в продаже, объездили самые крупные магазины нашего города, но результат “0”
Пришлось аккуратней обращаться со старым

Для начала увеличиваем отверстие, где будет стоять кран при помощи напильника, добиваемся идеального соприкосновения с ним. Далее прикидываем, как будет он расположен, просверливаем отверстия в уплотнителе, а затем уже в моторном отсеке, но тут не без косяков конечно, немного промахнулся, далее по фотографиям станет понятно где!

Патрубки резал по месту, так что тут индивидуально.

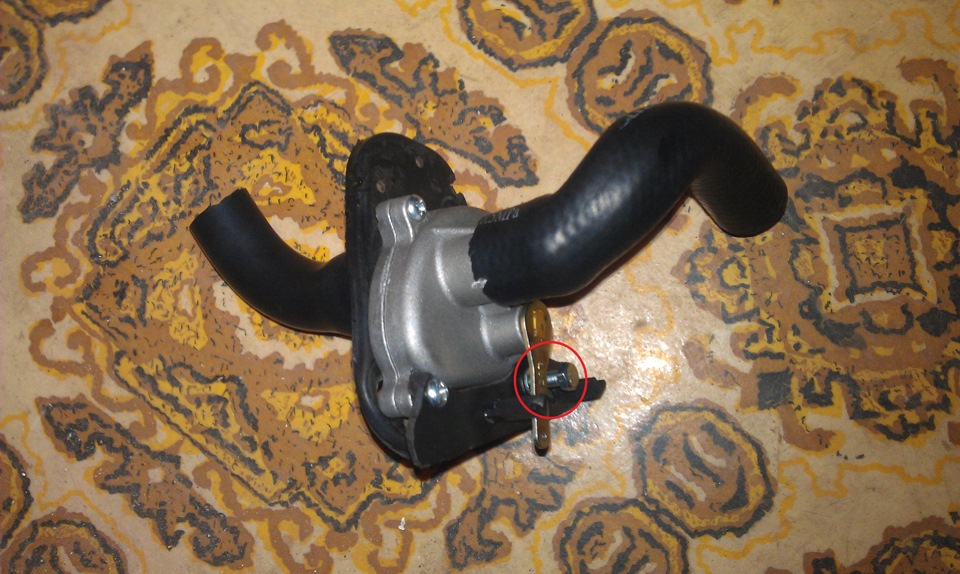

С краном вроде разобрался, решил доработать сам корпус, убрать “Кочергу”:

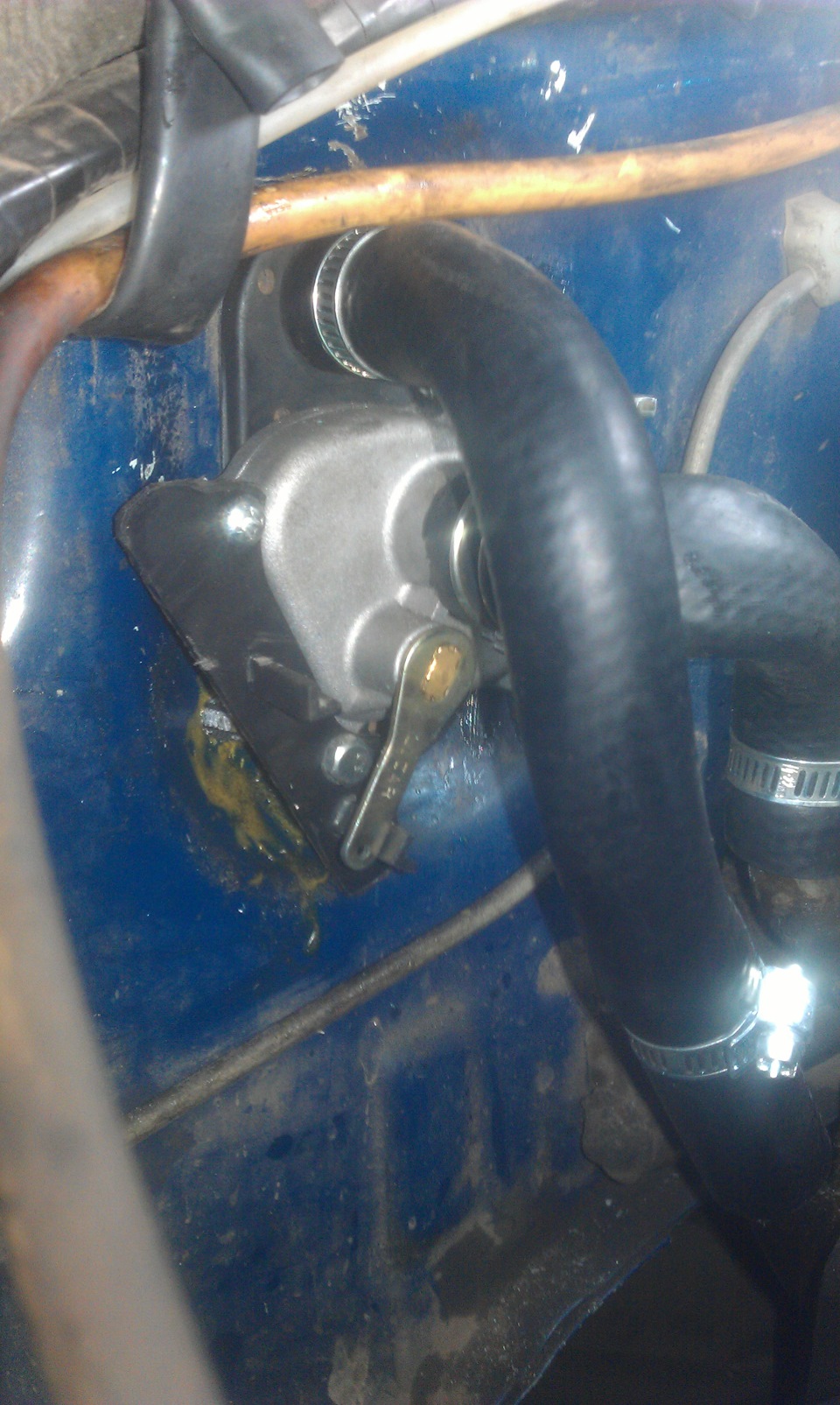

Кульминация:
Подтянул все хомуты, для надежности, открыл кран, завел авто и начал прокачивать систему ОЖ. Всё сделал и для эксперимента включил печку, дует чуть ли не кипятком, жар стоит офигенный, перекрыл, прокатился и снова включил — холодный.
Тягу не подключал, мне не лень 2 раза в год капот открыть

Результатом доволен. Не пожалел потраченного времени и средств.

Что касается средств:
● Кран керамический от ВАЗ 2108 — 180р
● Тосол 1л — 80р
● Радиатор печки 01 — 440р
● Комплект патрубок отопления — 130р
● Подводящий патрубок — 20р
● Отводящий патрубок мет. — 25р
● Отводящий патрубок резин. — 30р
● 5 хомутов — 60р
● 2 болта М5 — 2р
● 1 гайка М5 — 0,5р
● Гайка М5 барашек — 2р
___________________________
Итого: 969,5р

Читать еще: Панель задка лада ларгус

Наверное, у всех водителей вазовской “классики” возникала проблема с краником печки отопителя, который постоянно течет и выходит из строя так, что приходится менять его чуть ли не каждый сезон. Поэтому у меня появилась идея заменить его на обычный сантехнический, как делают многие водители.

Сначала думал поставить его под капот, что с одной стороны выгодно тем, что это легче сделать и так проще в обслуживании при возникновении проблем. Но заглянув под него, пришлось отказаться от этой идеи — в инжекторной машине, в отличие от карбюраторной, мешает впускной коллектор, места очень мало, даже снять старые патрубки представляется очень затруднительно. Поэтому было решено ставить краник внутри салона.

Заехав в магазин купил:

Кран сантехнический для горячей воды “бабочка” 1/2″ — лучше итальянский, с мягким ходом, латунный
Уголок 1/2″ под него — 2 шт.
Штуцер под уголок 1/2″*16 мм — 2 шт. — чем длиннее, тем лучше
Патрубок печки большой (отводящий) — 1шт.
Прокладка крана отопителя — 1 шт.
Герметик силиконовый высокотемпературный (красный)
Хомутики 2-3см — 3 шт.
Фум-лента или лен(думаю, он лучше будет)

Нам понадобятся инструменты: головка на 10 и рожковые ключи, отвертки, пассатижи, круглый напильник, нож или канцелярское лезвие, фонарик.

Для начала нам необходимо слить охлаждающую жидкость из радиатора печки, для этого в моторном отсеке откручиваем хомутик и снимаем отводящий патрубок(6) со штуцера краника(2), сливаем жидкость. Затем в салоне снимаем полку бардачка и полку под панелью для лучшего доступа к кранику печки, они крепятся на обычные саморезы.
Теперь снимаем сам краник(4), для этого откручиваем тросик привода(5) и гайки крепления к радиатору, вынимаем кран из моторного отсека. Делать это надо осторожно, так как возможны подтеки охлаждающей жидкости, оставшейся в радиаторе.
Затем снимаем с краника штуцер, который выходил в моторный отсек, его мы поставим обратно на радиатор печки, благо, фланцы одинаковые.

Теперь предварительно собираем всю конструкцию: к водопроводному крану прикручиваем по уголку(7) на оба конца, на них штуцера(8), на один конец надеваем патрубок(1) со снятым ранее штуцером(2), а другой выводим в моторный отсек. Так как между моторным отсеком и салоном установлена металлическая перегородка(3) с отверстиями меньшего диаметра чем наш новый штуцер, то отверстие необходимо расширить круглым напильником, ну, или дрелью, что под рукой будет. Подгоняем по длине патрубок и, если надо подрезаем, также определяем углы соединения крана с уголками, чтобы удобно было открывать/закрывать кран.
Когда у нас все подогнано, делаем окончательную сборку конструкции. Все соединения предварительно очищаем и обезжириваем. Резьбовые сажаем на фум-ленту или лен, обмазанные герметиком, штуцера мажем тонким слоем, надеваем патрубки и стягиваем хомутами. Прокладку также сажаем на герметик и затягиваем, старайтесь ее не перетянуть, иначе может выдавить. Не забываем про небольшую выдержку герметика как указано на упаковке.
Так как перед контактом с охлаждающей жидкостью герметик должен полностью полимеризоваться, выдерживаем собранную конструкцию около суток до полного высыхания.
Затем доливаем слитую жидкость в бачок и прогреваем двигатель до рабочей температуры с открытым краном, наблюдаем чтобы не было течи и, если надо, подтягиваем.
Правда, со временем на резьбовых соединениях обнаружились сухие высолы антифриза.

Думаю, это из-за того что вместо фум-ленты стоило использовать лен. Капель и сырости пока не появилось. Печка после доработки стала греть немного лучше в связи с тем, что сечение водопроводного крана больше, чем у стандартного.

Замена крана печки на ВАЗ 2107

Как известно, все ремонтные работы, в том числе и ремонт ВАЗ 2107, начинаются с выполнения подготовительных манипуляций. В их число входит мойка автомобиля, в том числе и моторного отсека, очистка резьбовых соединений от загрязнений, а также установка машины на эстакаду.

Немаловажное значение имеет и точная диагностика. В частности, определить, что требуется замена крана отопителя, не сложно. О нарушении герметичности данного узла свидетельствуют лужицы охлаждающей жидкости. Они будут видны на напольном покрытии у ног переднего пассажира. В целом, замена данного узла – это часть такой операции, как ремонт печки.

Кстати, если кран отопителя потек, то ремонт его не выполняется – только замена. Для того, чтобы работы были выполнены успешно, вам понадобится новый кран печки на ВАЗ 2107, а кроме того – новые резиновые прокладки крана отопителя в количестве двух штук и червячный хомут диаметром шестнадцать-двадцать три миллиметра, а также достаточное количество охлаждающей жидкости.

Замена крана печки на ВАЗ 2107 своими руками

Следует знать, что замена крана отопителя должна осуществляться при холодном двигателе. Это позволит избежать всевозможных неприятностей, связанных с нагретой охлаждающей жидкостью. Понятно, что любая манипуляция, связанная со сборкой-разборкой автомобильных узлов должна проводиться в определенной последовательности.

Порядок выполнения замены крана печки:

1. После того, как автомобиль будет подготовлен к ремонтным работам, необходимо получить доступ к моторному отсеку.

2. В моторном отсеке с помощью отвертки следует ослабить затяжку хомута крепления подводящего шланга, после чего с нижнего патрубка крана отопителя снимается шланг.

3. Нижний рычаг блока управления вентиляционной системой устанавливается в крайнее правое положение. При этом закрываются воздушные заслонки на боковых воздуховодах.

4. Снимаются корпус вещевого ящика и вещевая полка, отворачивается гайка крепления правого воздуховода к кузову. Делается это с помощью торцового ключа на 10. После чего воздуховод снимается со шпильки и отсоединяется от бокового дефлектора приборной панели.

5. Следует ослабить болт крепления тяги привода отопительного крана, используя для этого торцовый ключ на 7.

6. Оболочка тяги освобождается из-под скобы, после чего с крана рычага отопителя салона снимается наконечник тяги.

Читать еще: Управление автомобилем в гололед

7. Отворачиваются два болта крепления крана к печному радиатору. Для этого понадобится накидной ключ на 10. На этом этапе еще потребуется зафиксировать нижнюю закладную гайку, чтобы она не выпала из гнезда. Для этих целей можно воспользоваться пластилином.

8. Теперь, собственно, вы дошли до места, где находится кран отопителя. На этом этапе он снимается – его патрубок вынимается из уплотнителя, который находится в перегородке моторного отсека. Здесь также имеется резиновая прокладка – она играет роль уплотнения в месте соединения фланцев крана отопителя и печного радиатора. В момент снятия из радиатора отопителя может вылиться немного охлаждающей жидкости. Для ее сбора вам потребуется ветошь.

9. Отворачиваются два болта крепления патрубка к крану ототпителя. Для этого используется ключ на 10.

10. Осуществляется снятие патрубка. Место, где соединяется кран отопителя (его фланец) и патрубок, также уплотнено резиновой прокладкой.

На этом работы по разборке узла закончены. Следует приступать к установке крана отопителя. Делается это в такой последовательности:

1. Снятые резиновые прокладки в обязательном порядке заменяются на новые.

2. В последовательности, обратной вышеописанной, производится установка крана отопителя.

3. Рычаг управления краном отопителя перемещается в крайнее правое положение.

4. Необходимо произвести заливку недостающего количества охлаждающей жидкости.

5. После того, как будет осуществлена заправка охлаждающей системы жидкостью, нужно проверить герметичность соединений между краном отопителя и радиатором печки, а также шлангом. При необходимости детали следует подтянуть.

6. Далее сборка всех деталей производится в обратной последовательности.

Видео. Замена крана отопителя на ВАЗ 2107 своими руками

Стоит отметить, что данная работа, ровно как и замена распредвала на ВАЗ 2107 требует внимательности и ответственности.

Доработка печки ВАЗ 2107 своими руками. Вариант для холодов и морозов

Отопление салона вазовской классики хорошее, но доработка печки ВАЗ 2107 своими руками преследует только одну цель, это сделать его ещё лучше. Для владельцев авто, которые проживают в южных районах, этот вопрос не столь актуален. А вот жителей северных областей это заинтересует в большей степени. Им гораздо чаще приходится сталкиваться с сильными морозами и ледяным холодом в салоне машины. О том, что доработка имеет место, свидетельствуют «семёрки» на зимних дорогах, водители которых хорошо себя чувствуют на зимних дорогах без громоздкой верхней одежды.

Доработка печки ВАЗ 2107 своими руками позволяет увеличить производительность тепла в салоне автомобиля, а это значит, что повышается комфортность пребывания в салоне автомобиля в холодное время года не только водителя, но и пассажиров. Особых работ при выполнении таких работ не предвидится, а это значит, что она под силу самостоятельного выполнения владельцам этой модели ВАЗ.

Содержание

Несколько слов о недостатках обогрева семерки

Их отмечено не так много, но всё же они имеются. К ним относят следующие проблемы:

Недостаток тёплого воздуха в районе задних сидений;
Слабый поток воздуха из левого дефлектора;
Шумная работа электродвигателя отопителя;

Замена штатного крана обогревателя

Этот узел установлен в салоне автомобиля в районе ног переднего пассажира. Многие владельцы не знают о его существовании до тех пор, пока не случается протечка охлаждающей жидкости в салон. Для салона, пол которого устлан ковролином, это не очень хорошо. Возникает много проблем по его очистке, сушке, особенно в холодное время года.

Установка нового крана решает проблему, но бывает что только на короткое время. Это вынуждает владельцев придумывать что-то новое, и они придумывают. Вместо штатного крана, устанавливают изогнутую трубку. Протечки устраняются, но появляются другие проблемы. Отсутствие крана в системе не даст возможности для регулирования подачи охлаждающей жидкости в радиатор печки. Это приведёт к тому, что в тёплое время года в машине будет слишком жарко.

Авторы этой идеи предлагают на лето перекрывать подачу жидкости в радиатор печки, а в холодное время возобновлять её. Это не совсем удобно, так как и в летнее время могут возникнуть ситуации, когда потребуется подача тёплого воздуха в салон. Например, чтобы исключить запотевание стёкол.

Поэтому лучшим выходом в такой ситуации будет установка водопроводного крана в моторном отсеке машины. Это тоже не лишено недостатков, так как каждый раз для регулирования подачи жидкости в радиатор печки, необходимо останавливаться и лезть в моторный отсек.

Как избавиться от проблем с радиатором печки?

Специалисты утверждают, что более 30% всех проблем с обогревом салона происходит именно из-за радиаторов. На семёрках могут быть установлены различные радиаторы, медные или алюминиевые. Они имеют свои особенности эксплуатации и несколько отличаются габаритными размерами. Наиболее частой причиной неудовлетворительной их работы является засорение сот радиаторов, которые необходимо очистить.

Чтобы проблем с засорением было меньше, нужно применять качественную охлаждающую жидкость, стараться не применять порошковые герметики для устранения протечек, Исключить использование воды в качестве охлаждающей жидкости. Она способствует быстрому разрушению тонких стенок алюминиевых трубок радиатора. «Левый» тосол, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ деталей системы охлаждения и отопления.

В качестве более радикальной меры можно попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что просто взять другой и поставить вместо штатного узла, не получиться, нужна определённая работа по доработке. Наиболее часто при переделке используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этого узла имеет более высокие обороты, менее шумный, более экономичный.

О порядке проведения такой замены

Работу можно выполнить примерно в такой последовательности:

В снятом пластмассовом кожухе печки нужно срезать оболочку в нижней части кожуха. Это связано с тем, что «восьмерочный» вентилятор несколько длиннее штатного устройства;
Нужно обрезать гребень, который подаёт воздух к полу машины;
Следующим шагом будет установка нового узла вместо штатного вентилятора и надёжное его крепление;
Подключают прибор к бортовой сети авто. При этом используют кнопку и добавочные резисторы от ВАЗ 2108.

После такой доработки в салоне будет заметно теплее.

Модернизация переднего левого дефлектора

Как уже отмечалось ранее, одним из недостатков системы отопления этой модели ВАЗ, является слабый поток воздуха из левого переднего дефлектора. Это доставляет неудобства водителю во время движения, так как запотевает боковое стекло. Этим ухудшается обзор, что может привести к созданию аварийной ситуации. Умельцы нашли выход и из такой ситуации.

Для увеличения подачи тёплого воздуха в дефлектор стали устанавливать малогабаритные вентиляторы. Очень хорошо справляются с этой работой компьютерные приборы, они малогабаритные и экономичные. Для их установки нужно снять дефлектор и в нём подготовить место для вентилятора. При подключении его к бортовой сети, нужно предусмотреть отдельный выключатель.

Как видите, возможностей для усовершенствования довольно много. Доработка печки ВАЗ 2107 своими руками в домашних условиях выполнима. Всё зависит от ваших навыков и умения, а также финансовых возможностей для приобретения тех или иных материалов и инструментов.

Переделка крана отопителя ваз 2107

Среди многих недостатков нашей горячо любимой классики есть один, который проявляется всегда в тот момент когда его совсем не ждёшь. Это закисающий или протекающий кран отопителя.

Краны на классике болезнь детская, которая несмотря на почтенный возраст модели не исправлена заводом.

Кран отопителя входит в систему охлаждения автомобилей семейства ВАЗ, а именно в систему обогрева салона. Функция крана – подача или перекрытие охлаждающей жидкости (ОЖ) в радиатор отопителя салона автомобиля. В открытом положении кран отопителя обеспечивает циркуляцию нагретой работой двигателя ОЖ в системе отопления салона, в закрытом препятствует циркуляции ОЖ, и, следовательно, попаданию дополнительного тепла в салон автомобиля.

Обычно о кранике отопителя или попросту кранике вспоминают после лета или долгой стоянки автомобиля. Дернув за регулятор положения и повстречав сопротивление, мы чисто по-нашему наваливаемся и : срываем его крепление на кранике или того хуже под панелью, куда подлезть трудновато. Желаемого результата же даже такими жертвами мы не добиваемся – кран не открылся, он, как говорится “закис”, т.е. его силуминовый механизм корродировал и спаялся в единое целое. Или того неприятнее – кран сдвинулся после наших титанических усилий, но прикипевшая прокладка внутри рвётся и кран начинает течь в салон отнюдь не полезным для здоровья тосолом. Пара часов в салоне с медленно, но испаряющимся этиленгликолем (стопроцентный яд) и голова становится тяжёлой и мутной, что резко снижает реакцию.

Ремонтировать бессмысленно, легче купить новый и забыть о проблеме на год, до той поры когда закиснет и этот кран. Замкнутый круг.

Есть два выхода решения этой проблемы:

1. Купить и поставить кран с керамическими потрохами, вроде не закисает, но не факт. Да и ставить-снимать кран в условиях гаража “слегка” неудобное занятие, кто менял краник самостоятельно меня поймёт. Теоретически может течь также как и керамические водопроводные краны, но жалобы на этот кран чаще связаны с плохой их сборкой, хотя повторюсь, решение конструктивно замечательное.

2. Сделать как я – избежать муторной замены и сделать узел почти вечным и легко обслуживаемым.

В советские времена в отсутствии запчастей под капотом в разрез патрубка печки ставили простой водопроводный кран, а вместо самого краника ставили самодельную трубку с фланцем, но у нас теперь есть свобода выбора и мы поступим более эстетично.

Для начала нужно вынуть из закисшего крана внутренности, снимать его абсолютно не обязательно, всё достаточно доступно, хотя и потребует от вас немного эквилибристики. Для этого нужно слить тосол только из отопителя, достаточно снять трубку с патрубка печки (на рис. ниже) и аккуратно слить около 1.5л тосола. Всё, на нас не потечет. Далее лезем под панель правее отопителя, находим кран и аккуратно открутив пластиковую заглушку в кране, вытащить клапан из стакана. Сам поворотный клапан можем выбросить. Теперь делаем заглушку по размеру стакана (там есть очень удобная ступенечка) в роли заглушки прекрасно подходит 20ти или 3х копеечные монеты СССР и через маслобензостойкую резиновую прокладочку установить заглушку и закрутить пробку. Получаем пустой корпус свободно проходимый для жидкости, что нам и нужно, т.к. кран расположится под капотом.

Первый раз я проделывал данную процедуру спасаясь от холода в двадцатиградусный мороз где-то за городом около большой мусорной кучи на трассе. До магазинов было далеко. Обмерзающими руками я вырезал прокладку из резинки под пробкой пластиковой двухлитровой бутылки из под пива. Собрав всё это я согрелся и ехал как при полностью открытом кране и ездил так до конца зимы.

Отвлеклись малость. Теперь идем в магазин сантехники и выбираем хороший шаровый водопроводный кран с ручкой загнутый под углом, я взял итальянский за 3 бакса.

Возвращаемся под капот. Режем под размер нового крана длинный патрубок печки и в разрез ставим наш кран.

Затягиваем всё хомутами. Заливаем тосол и радуемся теплу в салоне.

У меня стоит именно так.Работает уже четвёртый год и не киснет.

Единственное, что беспокоит – это регулировать подачу тосола приходится через выбегание на улицу и поворот крана под капотом.

Но сделать привод тросиком очень просто. Это будет следующее что я буду делать с этим краном и . уверен последнее.
