Предохранители и реле Ваз 2106

Всем привет сегодня хочется поговорить о блоке предохранителей и реле на автомобиле Ваз 2106. На шестёрке предохранители находятся в салоне а вот реле под капотом раскиданы по разным местам. Да кстати в салоне Ваз 2106 есть тоже реле чуть не забыл.Иногда именно предохранитель или реле может причиной неисправности того или иного элемента.

Расшифровка и обозначения предохранителей на Ваз 2106

Назначение блока предохранителей на Ваз 2106

Все реле на автомобиле Ваз 2106

Реле на автомобиле Ваз 2106 достаточно много. И иногда бывает достаточно трудно найти нужно реле элемента,а особенно трудно найти где они находятся попробуем разобраться в данном вопросе и показать расположение всех реле автомобиля Ваз 2106.

ПОЛЕЗНЫЙ СОВЕТ
При выходе из строя рекомендуется заменять реле в сборе, так как, если сгорела обмотка, или сильно обгорели контакты реле, качественно восстановить его работоспособность затруднительно

Реле регулятор напряжения

Реле регулятор напряжения который отвечает за зарядку на автомобиле Ваз 2106 находится около бачка с тормозными жидкостями на картинке ниже думаю будет понятно.

Реле включения вентилятора радиатора системы охлаждения двигателя

Реле вентилятора на ваз 2106 находится не далеко от реле напряжения ближе к расширительному бачку.

Реле сигнализатора заряда аккумуляторной батареи Ваз 2106

Реле лампочки аккумулятора находится со стороны аккумулятора.

Реле включения дальнего света фар Ваз 2106

Реле включения ближнего света фар

ПРИМЕЧАНИЕ

Реле включения дальнего и ближнего света фар и реле включения вентилятора радиатора системы охлаждения двигателя однотипны (90.3747-10 или 113.3747-10), взаимозаменяемы и заменяются одинаково.

Реле указателей поворота и аварийной сигнализации на автомобиле ВАЗ 2106

Реле поворота и аварийной сигнализации на шестёрке находится за щитком приборов. Находится он примерно за тахометром.

Реле дворников-стекло очистителей Ваз 2106

Реле дворников на автомобиле Ваз 2106 находится в ногах с левой стороны под обшивкой. Как бы получается слева от рычага открытия капота и основных предохранителей.

Ну вот и все мы рассмотрели основные штатные реле и предохранители на автомобиле Ваз 2106. Всем пока.

Всё, что нужно знать о предохранителях на Ваз 2106

Ваз 2106, хоть и старичок на вторичном рынке, все же нашпигован электроникой по «самое не балуй». Там, где есть электричество, всегда возникает риск замыкания. Если в электроцепи напряжение увеличивается выше нормы, это может привести к «перегоранию» всех элементов цепи. Бывают случаи, когда автомобили сгорают из-за возникшего замыкания. Предохранители Ваз 2106 призваны к тому, чтобы избежать подобных неприятностей.

Принцип работы предохранителя прост. Как только в течение определенного количества времени напряжение превышает допустимое значение, предохранитель, отвечающих за проблемную цепь, перегорает. Цепь размыкается, угроза выхода из строя электроники ликвидируется. Можно сказать, что предохранитель мужественно берет основной удар на себя. Он жертвует самим собой, чтобы спасти более дорогостоящее оборудование.

Схема

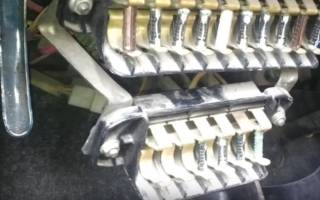

На Ваз 2106 предохранители установлены в два блока: основной и дополнительный. Находятся они рядом друг с другом под панелью приборов у ног водителя.

Схема предохранителей изображает расположение двух блоков. Верхний – основной, нижний – дополнительный. Каждый предохранитель имеет свое обозначение от F1 до F16. Для безопасности эти блоки закрыты пластиковыми крышками. На них же вы можете найти схему с обозначением каждого предохранителя.

Предлагаем вашему вниманию таблицу, с помощью которой вы можете определить за что отвечает каждый элемент ( кликните для увеличения! )

Замена

Предохранители крепятся пружинными клеммами. Есть два типа: черные (8 ампер) и зеленые – (16 ампер).

Перегоревший элемент выглядит так:

1. При помощи отвертки снимаем крышку.

2. Отжимаем одну из клемм, вынимаем перегоревший элемент и ставим на его место новый того же номинала.

3. Ставим крышку на место.


Подобным образом процесс замены производится и в дополнительном блоке.

Замена блока предохранителей

В редких случаях блок предохранителей Ваз 2106 перегорает. Иногда проще заменить его на новый, чем проводить ремонтные работы. Замена производится очень легко и быстро:

1. Откручиваем гайки, с помощью которых блок крепится

2. Вытаскиваем его. Обратите внимание, к блоку тянется большое количество разноцветных проводов.

3. Чтобы не запутаться, держим рядом новый блок. Каждый провод, который отсоединяем от старого, присоединяем к новому.

4. Устанавливаем новый блок и закрепляем его к корпусу гайками.

После проведенных работ нужно диагностировать систему и определить, все ли провода подключены правильно. Диагностика проводится экспериментальным путем. Например, для проверки предохранителя F5, нужно включить ближний свет. Вынимаем предохранитель и смотрим на левую фару. Она должна погаснуть. Подобным образом проверяем все системы. Если при вытаскивании предохранителя электросеть не размыкается, значит была неправильно поставлена перемычка.

• Если вы планируете провести любые манипуляции с электрооборудованием, обязательно снимите минусовую клемму аккумулятора. В этот момент зажигание должно быть выключено.
• Не торопитесь просто заменить перегоревший предохранитель на новый. Сначала нужно определить причину и устранить ее.
• Никогда не ставьте предохранитель, имеющий больший номинал, чем указано в инструкции. Не стоит устанавливать и самодельные устройства. Это может привести не только к выходу из строя всей электропроводки и электроники, но и вызвать пожар.

Строение и ремонт элементов блока предохранителей ВАЗ 2106

Среди самых частых проблем и поводов для ремонта электрооборудования любимой многими ВАЗовской «шестерки» отмечен блок предохранителей ВАЗ 2106. Недостатки данного соединения заключаются не столько в неудобной конструкции, но и в частой потере контакта, или перегревании предохранителей.

Схема предохранителей на ВАЗ 2106

Сама структура ВАЗовских предохранителей достаточно непродуманна: когда сопротивление слегка увеличивается — сначала они греются, контакт постепенно ухудшается, и происходит его потеря. При уменьшении зажима пластинок, удерживающих детали, случается та же проблема. Опасность заключается в том, что при недостаточном контакте предохранители могут не сработать во время короткого замыкания. Они начинают сильно нагреваться, из-за чего может произойти возгорание.

Части предохранительного модуля и правила их использования

Схема блока предохранителей модели 2106 ВАЗ довольно простая: две линейки с предохранителями (отсутствуют монтажные платы, сопротивления, диоды и прочие). Вся конструкция крепится к корпусу автомашины с помощью двух гаек. Практически все цепи схемы электрооборудования этого автомобиля защищены плавкими предохранителями номиналами 8 ампер и 16 ампер. Однако есть и незащищенные электроприборы, например, втягивающее реле у стартера.

Обычный предохранительный блок — это совокупность устройств по защите электрической системы автомашины, собранная в единый модуль. В авто он находится справа, внизу панели приборов с водительской стороны, рядом с рукояткой открывания пространства под капотом. Грамотное подключение данного элемента проводят по предварительно размеченной последовательности подключения (схема) на новом блоке предохранителей, ставящемся при ремонте или замене.

Условия правильной эксплуатации предохранительного модуля машины следующие.

1. При замене неисправных элементов новыми следует строго соблюдать идентичность параметров (силы тока 8 или 16 А). Нестандартные элементы могут стать причиной поломки электроприборов.
2. Недопустимо устанавливать самодельные («жучки»), перемычки или нестандартные детали вместо вышедших из строя «родных» элементов, так как такая замена может привести к короткому замыканию в цепи и даже спровоцировать пожар.
3. Необходимо периодически производить чистку контактов предохранителей и их посадочных гнезд. Чем чище контакты, тем меньшее сопротивление в защищаемой цепи, и тем меньше нагрев самого плавкого предохранителя. Загрязненные контакты приводят к перегреву защитных элементов и их посадочных гнезд. Пластиковая конструкция предохранительного блока со временем может расплавиться, вывести из строя полностью весь блок, и схема электропитания ВАЗ 2106 не будет функционировать.
4. Если произошло расплавление или выгорание какого-либо элемента, перед заменой необходимо выявить причину замыкания и устранить неисправность.
5. При расплавлении плавкой нити в предохранителе речь идет о замыкании. Когда плавится пластик корпуса — это может быть проблемой контакта или перегрузки цепи.
6. Если на автомашину устанавливают дополнительные потребители энергии, то для них нужен свой контакт.
7. Разумно будет запастись заводскими наборами деталей и элементов с различными характеристиками силы тока.

Важно! Перед проведением любых работ, связанных с заменой или ремонтом электрооборудования, необходимо отключать минусовую клемму аккумулятора. В противном случае возможно замыкание и поломка важных элементов.

Чтобы автомобиль исправно функционировал, следует уделять профилактическое внимание модулю предохранителей. Хотя бы пару раз в году следует прочищать контакты от пыли и загрязнений. Желательно проделывать эту процедуру в зимний период, когда в цепи самое высокое напряжение.

Ремонт и смена предохранителей

Схема блока предохранителей поможет определить, что нужно приобрести. Заводские запасные части можно купить в специализированных магазинах по обслуживанию и торговле автозапчастями на ВАЗ. Схема проведения ремонта такая: первоначально устанавливают причину поломки и выясняют, что потребуется: замена элемента или всего модуля.

Когда срабатывает предохранитель, не следует торопиться: схема расположения элементов предохранительного модуля поможет выяснить, которую цепь защищает данный элемент. Позже нужно определить причину короткого замыкания, попытаться ее устранить. После починки, заизолировав провода, можно вставлять новый предохранитель.

Замена элементов предохранительного модуля происходит таким образом.

Действия	Нюансы
Отключают аккумуляторную батарею. Приоткрывают дверцу водителя.	Отверткой поднимают два фиксатора крепежа декоративной салонной обивки.
После появления модуля крестообразной отверткой откручивают его крепеж.	Нужно следить за проводами, чтобы они не послетали с клемм.
После откручивания модуля его отводят к низу.	Это делают осторожно, чтоб не оборвались проводки.
Перемычки устанавливаются исключительно на проводки, подающие напряжение с моторного отсека.	Перемычка не подключается после предохранителя, потому что тогда через один элемент будет поступать напряжение на несколько деталей оборудования.
Схема установления перемычек такова.	3 и 4, 5 и 6, 7 и 8, 9 и 10, 11 и 12, 12 и 13.
Затем поочередно снимают провод со старого модуля и монтируют на устанавливаемый.	Так поступают со всеми проводами.

Закончив, проводят проверку — правильно ли подключена схема. Для этого включают напряжение и вытаскивают предохранитель, который соответствует устройству. Проще всего включить свет фар, убрать соответствующий компонент предохранительного модуля. Когда фара не горит — подключение осуществлено верно. Аналогичным образом производится контроль каждого из предохранителей модуля.

Когда оборудование работает при демонтированном предохранителе, следовательно, перемычку установили неверно и нужна замена. Потребуется перепроверка работы всей схемы для выявления и устранения некорректного подсоединения.

ВАЗ 2106, предохранители: какой за что отвечает?

Защита электрооборудования любого автомобиля осуществляется за счет предохранителей (плавких вставок). Они призваны принимать на себя перегрузки, возникающие в бортовой сети машины, и ценой собственной целостности спасать тот или иной ее элемент. Может, кто-то удивится, но в автомобилях ВАЗ-2106 предохранители также есть. Их внешний вид и конструкция, конечно, отличаются от тех, которые мы привыкли видеть в современных автомобилях, но функции они выполняют аналогичные.

В этой статье мы поговорим о том, что собой представляют предохранители ВАЗ-2106, какой за что из них отвечает, где расположен монтажный блок и как его заменить на более современный.

Как устроен стандартный предохранитель «шестерки»

Рассмотрим конструкцию и принцип действия штатной «шестерочной» плавкой вставки. В отличие от современного ножевого предохранителя она состоит всего из двух частей: ребристого пластикового цилиндра, выполняющего роль корпуса, и самой вставки из легкоплавкого металла, расположенной снаружи него. Контакты монтажного блока ВАЗ-2106 выполнены из меди (латуни) и также имеют открытое расположение. Такую конструкцию с точки зрения электротехники нельзя назвать ни надежной, ни безопасной, так как все токопроводящие элементы, по сути, никак не защищены.

Принцип действия

Что касается принципа действия, то у ВАЗ-2106 предохранители работают так же, как и у всех других автомобилей. Когда в цепи электрического прибора, который «охраняет» вставка, величина тока превышает допустимое значение, она плавится и разрывает контур. Таким образом оборудование своевременно отключается и не подвергается перегрузке.

Где у «шестерки» находится монтажный блок

Блок предохранителей ВАЗ-2106 расположен с левой стороны торпеды, под панелью приборов. Учитывая, что все «шестерки» оснащались карбюраторными двигателями, никаких дополнительных блоков с силовыми вставками в них нет. Все они находятся в одном месте. Монтажный блок состоит из двух боксов: верхнего и нижнего. С целью защиты и изоляции они закрыты пластиковой крышкой. С внутренней стороны на ней есть схема, изучив которую будет несложно понять, как расположены в ВАЗ-2106 предохранители, какой за что отвечает и каков номинал каждого из них.

Схема предохранителей «шестерки»

Монтажный блок «шестерки» насчитывает всего 16 плавких вставок. Каждая из них имеет специальное обозначение и защищает одну или несколько электрических цепей.

Номинальный ток, А

Прикуриватель, сигнал, разъем для переносной лампы, лампы стоп-сигнала, лампы освещения салона, часы

Электродвигатели и реле отопителя салона, омывателя лобового стекла, стеклоочистителя

Контрольная лампочка включения фар дальнего света, лампа левой фары дальнего света

Лампа правой фары дальнего света

Лампа левой фары ближнего света

Лампа правой фары ближнего света, задняя противотуманная фара

Огни габаритов (задний правый фонарь, левый подфарник), лампа подсветки багажного отделения, правая лампа подсветки госномера, подсветка прикуривателя, лампы освещения приборной панели

Огни габаритов (задний левый фонарь, правый подфарник), левая лампа подсветки госномера, лампа освещения моторного отсека, индикатор габаритных огней

Контрольная лампа давления масла, индикатор температуры хладагента, указатель уровня горючего, сигнальная лампа отсутствия зарядки АКБ, индикатор открытой заслонки, реле обогрева заднего стекла

Обмотка генератора, реле-регулятор напряжения

Не используется (резервный)

Обогреватель заднего стекла

Электропривод вентилятора радиатора охлаждения

Какие предохранители в «шестерке» перегорают чаще всего

Если вам довелось быть владельцем ВАЗ-2106, то вы наверняка знаете, что чаще всего выходу из строя подвержены те предохранители, которые «тянут» энергоемкие приборы. Это, например, плавкие вставки, защищающие прикуриватель, обогреватель заднего стекла, а также электродвигатели.

Прикуриватель в этом смысле лидирует, так как в последнее время он используется не только для того, чтобы зажечь сигарету, но и для подключения к бортовой сети автомобиля различных дополнительных потребителей электроэнергии. Это и электронные приборы (регистраторы, навигаторы, антирадары), и компрессоры, и пылесосы. Именно из-за них предохранитель прикуривателя и страдает, ведь в большинстве случаев никто из нас не обращает внимания на ток, потребляемый используемыми девайсами. Если он превышает номинал защитного устройства, естественно, оно выдерживает нагрузки и плавится, спасая другие элементы цепи.

Как понять, что предохранитель перегорел

Зная, за что отвечают предохранители ВАЗ-2106 , можно без труда определить, какой из них вышел из строя, когда один из приборов отказался работать. Если, например, перестала работать подсветка в багажном отделении, проверьте, горит ли лампа подсветки номерного знака или индикатор включения ближнего света. Не горит – ищем в монтажном блоке плавкую вставку с обозначением F-7 и диагностируем ее на исправность.

Может быть, не работает звуковой сигнал, тогда проверьте, функционирует ли освещение салона. Если нет, ищем предохранитель F-1 и меняем его.

Проблемы с монтажным блоком и их решение

Многие владельцы «шестерок» сталкиваются с проблемой частых скачков напряжения. Она может быть вызвана как неисправностью генератора или регулятора напряжения, так и неполадками в монтажном блоке. Если вы установили, что причиной проблем является именно он, не спешите менять его на аналогичный, только новый. Лучше присмотритесь к монтажному блоку от ГАЗ-3110. Чем он лучше? Тем, что он позволит установить на ВАЗ-2106 предохранители , которыми оснащаются «монтажники» современных автомобилей. Их и купить проще, и понадежнее они будут. Кроме того, монтажный блок от «Волги» намного компактней «шестерочного». Он выполнен в виде одинарной планки, вмещающей всего 12 плавких вставок.

Самостоятельная замена монтажного блока

Купить монтажный блок ГАЗ-3110 можно в любом автомагазине. Его цена составляет порядка 300 рублей, причем в комплект входят и плавкие вставки. Но, учитывая, что их номиналы для «Волги» и «шестерки» разные, необходимо будет отдельно приобрести предохранители ВАЗ-2106 нового образца .

Кроме этого, понадобятся:

• отрезок изолированного провода (длиной 60-80 см) толщиной жилы 2,5 мм;
• 10-12 штук медных разъемов типа «мама»;
• пассатижи;
• термоусадочная трубка;
• отвертка;
• схема подключения предохранителей.

Первым делом необходимо отключить «минусовую» клемму от аккумуляторной батареи, демонтировать старый монтажный блок, отсоединить от него разъемы проводов, идущих от потребителей. Дальше мастерим перемычки. Они необходимы для того, чтобы иметь возможность соединять вставки согласно схеме. Провод делим на отрезки по 8-10 см. Всего должно получиться пять перемычек. Если ваш автомобиль оборудован обогревателем заднего стекла, тогда шесть.

На концы получившихся отрезков провода надеваем разъемы типа «мама», обжимаем пассатижами. Изолируем их при помощи термоусадочной трубки.

Для схемы ВАЗ-2106 предохранители должны соединяться перемычками в следующем порядке:

• третий с четвертым;
• пятый с шестым;
• седьмой с восьмым;
• девятый с десятым;
• одиннадцатый с двенадцатым (если есть обогреватель заднего стекла);
• двенадцатый с тринадцатым.

Устанавливаем предохранители в монтажный блок в соответствии со схемой, предоставленной выше. Подключаем провода. Прикручиваем блок на старое место. Присоединяем «минус» к соответствующей клемме аккумуляторной батареи и забываем о проблемах с монтажным блоком.
