Подключение кнопки на противотуманки

labavto.com

Одно из природных явлений, доставляющих наибольший дискомфорт автолюбителю за рулем, является туман. В этом случае единственным спасением могут стать противотуманные огни, которые позволяют лучше ориентироваться в непогоду. Ниже мы расскажем о том, как осуществляется установка своими руками противотуманных фар на любое авто.

Требования к установке ПТФ

Комплект из проводов, переключателя и реле для монтажа ПТФ

Чтобы правильно поставить противотуманки своими руками в бампер, необходимо не только заранее купить универсальный набор монтажных креплений, но и учитывать все правила установки. Разумеется, любые ПТФ должны быть монтированы правильно, с учетом всех требований и правил. Как говорится в ПДД, на одно транспортное средство в бампер можно поставить не более двух противотуманных фонарей.

Их монтаж осуществляется в соответствии с требованиями:

ПТФ должны быть размещены на расстоянии не более 40 см от боковой части транспортного средства, которая определяется по внешней поверхности фонаря.
Чтобы все сделать правильно, устройства необходимо установить на расстоянии не ниже 25 см от земли, то есть по нижней части фонаря.
Световые фонари ПТФ необходимо установить ниже верхней части светопропускающего проема фонарей ближнего света.
Что касается углов видимости, то они ни должны быть загромождены. По вертикали угол видимости должен составлять около 15 градусов, по горизонтали — в районе 45 градусов (автор видео — Romanautoreview).

Неправильно будет, если ПТФ включаются вместе с габаритами. Соответственно, при монтаже в бампер и подключении разъемов их необходимо поставить таким образом, чтобы они не были подключены к габаритами. Ни для кого не секрет, что все современные транспортные средства оснащаются специальным разъемом для монтажа ПТФ, поэтому установка противотуманных фар производится строго в них. И даже если самих фонарей нет, то должны быть соответствующие заглушки, в которые производится установка монтажных креплений и самих фонарей.

В том случае, если на вашем авто нет заглушек и посадочных мест, куда осуществляется установка противотуманных фар, то вам придется сделать эти места самому. Если это так, то при установке комплекта фар в бампер можно и даже нужно руководствоваться требованиями по монтажу и подключению, в противном случае у вас могут возникнуть проблемы при прохождении планового ТО. Только учитывая требования, вы сможете добиться того, что приборы будут эффективно использоваться на полную мощность. Что касается регулировки, то она осуществляется после установки ПТФ в бампер вместо заглушек. Как вы помните, во время монтажа необходимо продумать, как правильно сделать монтаж фонаря, чтобы его угол светового потока был правильным.

Способы подключения

Монтаж кнопки выключения ПТФ

Итак, если установка противотуманных фар осуществляется в домашних условиях, то чтобы все сделать правильно, поставить комплект в бампер вместо заглушек и подключить к проводке, можно использовать один из двух вариантов подключения. Как мы помним, ПТФ в любом случае не включаются от габаритных огней, это необходимо помнить перед установкой комплекта в бампер и подключением всех разъемов. Вариантов монтажа приборов может быть несколько. Один из самых простых в плане установки и надежности — это соединение с проводами транспортного средства, которые уже проведены и предназначены для противотуманок.

В данном случае можно все сделать проще. Заводская проводка уже оснащена всеми нужными компонентами, в частности, проводами и разъемами, которые необходимы для подключения. В проводке есть все реле и предохранители, а также выключатель, с помощью которого можно управлять устройствами. По сути, вам остается только демонтировать заглушки из бампера и установить комплект ПТФ, подключив его ко всем разъемам. Данный вариант актуален не для всех транспортных средства, а только для машин, оснащенных заглушками или автомобилей, где нужно поменять вышедшие из строя противотуманки (автор видео — Андрей Кувшинов).

Покупая комплект ПТФ необходимо удостовериться в том, что эту модель можно установить на вашу машину. Должны соответствовать не только разъемы, но и параметры установки. В том случае, если транспортное средство не оснащено проводкой для монтажа противотуманок, вам нужно будет ее провести своими силами. Чтобы схема подключения противотуманных фар была правильной, вместе с комплектом следует купить дополнительные провода, они должны быть медными и заизолированными. Кроме того, нужно также приобрести выключатель противотуманных фар, предохранитель и реле, иногда эти компоненты идут в комплекте с ПТФ.

Помните о том, что противотуманная оптика ни в коем случае не должна включаться вместе с габаритами. Стандартная проводка, а также выключатель не рассчитаны на уровень тока, которые потребляют эта оптика. Следует отметить, что электрическая цепь в любом случае должна быть оснащена предохранителем, это очень важно. Только предохранитель позволит спасти ваше транспортное средство от возгорания, если в цепи случайно произойдет замыкание. Сам предохранитель должен быть достаточно мощным — уровень мощности рассчитывается в соответствии с мощностью самой оптики.

К примеру, если оптика рассчитана на 60 ватт, то при покупке предохранителя необходимо заранее рассчитать его мощность в соответствии с формулой:

60 Вт * 2 / 12 В = 10 А

То есть само устройство должно быть выбрано с учетом небольшого запаса. Оптимальным вариантом будет покупка предохранителя номиналом в 15 ампер.

Схемы подключения

Схема подсоединения противотуманной оптики

Теперь перейдем к схемам, в соответствии с которыми комплект противотуманок должен быть подключен ко всем разъемам. Один из самых простых вариантов — это подключение от аккумуляторной батареи, для этого дополнительно в цепь устанавливается кнопка включения противотуманных фар. Каждая противотуманная фара оснащается двумя контактами для питания. Один из этих контактов на обоих компонентах комплекта соединяется кабелем в одну цепь и подключается к кузову транспортного средства, то есть массе. Монтаж к массе должен быть осуществлен с помощью жесткого фиксатора или крепления.

Как известно, кузов автомобиля изначально подключается к минусу АКБ. Поэтому для того, чтобы предотвратить возможные неисправности в дальнейшем, оптимальным вариантом будет подключение провода непосредственно к минусовой клемме аккумулятора. Если в будущем на кузове или элементе крепления начнет образовываться ржавчина, это будет способствовать потере контакта и, соответственно, сигнала. Вторые контакты необходимо подсоединить к плюсу АКБ, они соединяются между собой, после чего кабель выводится на контакт под номером 87 в соответствии со схемой.

Читать еще: Штатный подогрев сидений ваз 2114

После этих действий остальные контакты реле соединяются с разъемами:

под номером 30 — подключается к плюсовой клемме АКБ через предохранитель;
номер 86 — к минусовой клемме АКБ либо же к кузову авто, как сказано выше;
под номером 85 — к плюсовой клемме АКБ, для подключения дополнительно используется выключатель, а также предохранитель, применяющийся в проводке контакта под номером 30.

Схема для монтажа ПТФ

Что касается кнопки включения оптики, то она монтируется в салоне транспортного средства, там, где удобно водителю, обычно это место в районе приборной панели. Само реле следует вмонтировать на блоке предохранителей, обычно этот прибор оснащается разъемами для реле, которые можно использовать при подключении дополнительного оборудования. При необходимости можно попробовать подключиться к реле, которое уже установлено в блоке.

Можно использовать более сложную схему подсоединения к плюсовому выходу АКБ через замок зажигания. Иными словами, от кнопки включения оптики проводка укладывается и соединяется не с аккумулятором, а с любым кабелем, где есть напряжение, появляющееся в результате включения зажигания. Поскольку оптика в данном случае будет включаться только с включенным зажиганием, в будущем это позволит избежать возможной разрядки АКБ, если водитель забудет отключить противотуманки. Описанные выше схемы дадут возможность подключить оптику в соответствии с требованиями ПДД и действующего законодательства РФ, для этого регулятор включения противотуманок должен быть подключен к выключателю внешнего освещения машины.

Видео «Монтаж противотуманной оптики на Лада Гранта»

На примере Лады Гранты вы можете ознакомиться с процедурой монтажа ПТФ (автор видео — NapoziTiV).

Извините, в настоящее время нет доступных опросов.

Комментарии и отзывы

Для птф с авто идут 3 кабеля на фарах, только 2 кабеля

Установка и подключение противотуманных фар на автомобилях ВАЗ

Комплектация автомобиля играет огромную роль в безопасности передвижения вне зависимости от погодных условий. Густой туман — одно из самых неприятных проявлений погоды, которое может спровоцировать не только остановку автомобиля, но и ДТП в связи с плохой видимостью трассы. Установка противотуманных фар позволяет путешествовать при любых климатических условиях. Подключить «противотуманки» на ВАЗ можно в автомастерской, но гораздо дешевле поставить их своими руками.

Для чего нужны «противотуманки»

Основная задача ПТФ — освещение пространства перед автомобилем. Правильно отрегулированные «противотуманки» способны осветить отрезок дороги длиной 10–15 метров. Такого расстояния вполне достаточно для безопасного передвижения на машине в условиях плохой видимости. Включение и выключение подобных осветительных приборов должно полностью контролироваться водителем.

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

Недостаток этого способа — слишком высокая стоимость работ.

Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ

Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары

Приобретение и последующая установка комплекта «противотуманок» из комплекта ПТФ

Схема установки противотуманных фонарей

Подключение противотуманных фар осуществляется согласно определённым правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей авто заранее размечают на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего доступны в люксовой комплектации машины. Если же сами фары отсутствуют, то места их установки закрыты специальными заглушками.

Расстояние, на котором можно размещать противотуманки

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар вне зависимости от выбранного способа монтажа требует наличия определённых деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле

Специальная кнопка и реле должны быть обязательно — «противотуманки» представляют собой весьма мощное оборудование для электропроводки автомобиля. Отсутствие подобных деталей может спровоцировать высокие токовые нагрузки на клеммы и замок зажигания, что станет причиной перегорания контактов, повреждения и перегрева изоляционной защиты и короткого замыкания с выходом из строя электросети.

Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей.

В комплект ПТФ входят:

Набор проводов с клеммами и колодками для установки ПТФ

Реле противотуманных фар на ВАЗ 2113, 2114, 2115

Кнопка для включения ПТФ на Ладу

Пластиковые стяжки и клипсы, которыми крепятся провода

ПТФ на ВАЗ 2115

Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.

Как подключить «противотуманки» своими руками

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Читать еще: Чем смазать шлицы первичного вала

Алгоритм установки и подключения

Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ

Кнопка включения подключается, к ней подводятся фишки

Под капотом располагается блок, к которому будет подключаться реле ПТФ

Жгут проводов подключается к блоку предохранителей

В подкапотном пространстве размещается реле ПТФ

Схема подключения ПТФ

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Как подключить противотуманки через реле

Дополнительное электрооборудование на автомобиле любой марки — это лишняя, непредвиденная нагрузка на бортовую сеть. Поэтому при выборе оборудования, которое хочется видеть в салоне или снаружи автомобиля, нужно отталкиваться не от своих потребностей, а от возможностей электрооборудования в комплексе. Тогда схема не будет перегружена, тогда АКБ и генератор будут работать в нормальном режиме. А как быть с противотуманками? Попробуем разобраться, а так ли они нужны.

Содержание:

Противотуманки. Нужны ли?

С точки зрения эстетики, безусловно, лишние источники света на автомобиле всегда выглядят более эффектно, особенно если они яркие. Только вот насколько остро стоит необходимость в противотуманных фарах, какие лампы лучше использовать в них, как подключать и где устанавливать? И какого цвета должно быть стекло? Масса вопросов, но все они разбиваются об одно единственное «хочу». В принципе, противотуманные фары нужны, если они соответствуют своему названию и назначению. Противотуманки — это не просто дополнительные фары. Это свет, который предназначен именно для езды в условиях плохой видимости, а именно — в тумане.

Поэтому-то и устанавливают в противотуманки желтый светофильтр. В этом случае совсем неважно, какая стоит лампа в фаре — галогенка, обычная лампа накаливания или диодные противотуманки. Главное, цвет светового потока. И вот почему. Туман — это водяная взвесь, состоящая из микроскопических частичек влаги. Попадая на поверхность каждой капли, белый свет преломляется и рассеивается, превращаясь в непроницаемую пелену. Получается сплошная стена из белого света, облако, сквозь которое увидеть что-либо сложно. Желтый спектр же способен пробивать взвесь, не так рассеиваясь, поэтому и видимость в общем при использовании желтого светофильтра лучше.

Как правильно подобрать противотуманки

Однако не всегда противотуманки используются только для таких условий. Они прекрасно могут быть применены и для освещения тех участков, которые не освещает штатная оптика. Это может быть правая кромка обочины, дистанция непосредственно перед капотом автомобиля. Естественно, что на дальнобойность света это не влияет никак, но для получения полной картины о состоянии дорожного покрытия противотуманки будут полезны.

Мощность противотуманных ламп — дело десятое. Именно поэтому при возможности лучше применять маломощные источники света и здесь, как нигде, лучше всего выглядят светодиодные лампы. Их же можно использовать в качестве дневных ходовых огней, главное — строгое соответствие нормам ПДД, иначе вместо пользы они принесут одни проблемы.

Эти нормы четко расписаны в Правилах, поэтому останавливаться на них мы не станем. Следовательно, в пользу противотуманных фар можно засчитать такие доводы:

улучшение обзора в тяжелых погодных условиях — дождь, туман, снегопад;
улучшение углов обзора в нормальных ночных условиях;
противотуманки можно применять, как дневные ходовые огни;
габариты автомобиля в сложных условиях лучше просматриваются даже издалека;

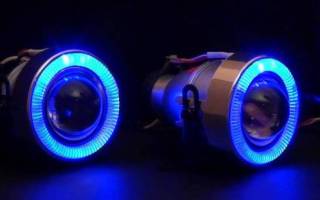

линзовые противотуманки позволят точно сфокусировать пучок света на неосвещенные участки трассы.

Словом, если мы решили ставить противотуманки любого типа, не считая ксеноновые, их нужно подключать по совсем иной схеме, осталось рассмотреть схему и перед тем, как подключить противотуманки через реле, подобрать необходимые комплектующие.

Как правильно подключить противотуманки

А их понадобится не так много, тем более, что почти в каждом современном автомобиле в минимальной комплектации уже есть готовые места под противотуманки и часто уже установлена кнопка включения. В крайнем случае, кнопку можно установить или использовать свободную. Технологически, заводские противотуманки подключаются параллельно с задним противотуманным фонарем. Но если есть необходимость включать их отдельно, как дневные огни, тогда придется немного повозиться. Фары подключаются только через реле.

Реле снижает риск перегрузки на всей сети автомобиля и нагрузку на кнопку включения, особенно если на противотуманках установлена лампа большой мощности. Часто вместе с противотуманками продают готовые наборы, в которые входит и реле, и кнопка, и комплект проводов с колодками, но цена набора, естественно, выше.

Схемы подключения и настройка противотуманок

Для подключения используется любое автомобильное четырехконтактное реле. Схема подключения довольно проста и ее мы привели выше. При выборе реле нужно посмотреть на силу тока — для противотуманок обычно используют от 30 А, можно установить и до 70, в зависимости от мощности ламп. Как видно по схеме, у реле есть две группы контактов — управляющие и подключающие.

Вместе с реле нужно купить разъем, чтобы провода аккуратно компоновались, а также дополнительный предохранитель на 15-20А, который можно разместить отдельно от общего блока.

Питание на реле, как правило, берут от замка зажигания, а кнопку располагают либо на штатном месте, либо выбирают удобное для себя. После установки противотуманок и проверки их работоспособности, обязательно нужно настроить их так, чтобы световой поток работал в плоскости, которая находится ниже, чем плоскость работы ближнего света штатной оптики. Угол освещения при условии соблюдения высоты светового потока, можно выбирать любой подходящий.

Читать еще: Литые диски лада гранта r15 заводские

Несложная модернизация оптики автомобиля поможет улучшить видимость в плохих условиях, а также внести свежий штрих во внешний вид автомобиля. Удачной установки и ровных и светлых всем дорог!

Подключение противотуманок через реле: схема, пошаговая инструкция

Если ваша профессия связана с частыми поездками на автомобиле, либо вы просто любите путешествовать, то вы наверняка знаете, что без хорошей оптики гарантировать безопасность езды довольно сложно. На данный момент даже самая кратчайшая поездка не должна совершаться без хорошего противотуманного оборудования. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации.

Для чего нужны противотуманки?

Прежде чем рассказать вам об особенностях монтажа данных элементов, пару слов о том, какую важность они представляют для автомобиля. Основная функция противотуманных фар заключается в подаче света. От этой характеристики зависят качество и дальность освещения дорожного полотна. Если противотуманки хорошо настроены, они способны осветить до 10 метров асфальта перед собой, чего вполне хватает для безопасного движения при скорости 50-60 километров в час. Причем неважно, в какую погоду вы едете – при безоблачном небе или при густом тумане – со своей функцией данная оптика справляется всегда. Так как же установить ее в автомобиль?

Подключение противотуманок через реле: схема и инструкция

Для начала подготовим необходимые инструменты и материалы. В ходе работ нам понадобятся предохранитель на 15 ампер, несколько метров проводов, изолирующая лента, кнопка включения, колодка и реле ПТФ. Схема подключения противотуманок через реле указана на фото ниже. По ней мы и будем ориентироваться.

С чего начать монтаж?

Первым делом необходимо снять центральную панель – здесь будут расположены 2 лампы подсветки регулятора печи. На работу ПТФ они никак не влияют, но зато их провода будут нам нужны. Чтобы нащупать двухконтактный разъем, следует провести рукой по проводу до самого конца. Он особенно важен, так как именно здесь будет устанавливаться первый контакт на реле. Дальше провод подсоединяется к месту разъема подсветки печи, а вторая ее часть идет на отдельную кнопку включения ПТФ.

Соединяем контакты

Как сделать правильное подключение противотуманок через реле? Схема включает в себя 30, 85, 86 и 87 контакты. Их, согласно рисунку, мы и соединяем. Здесь же устанавливаем 15-амперный предохранитель. Причем чем ближе он будет находится к аккумулятору, тем лучше. Далее 86-й контакт. Здесь все просто – его мы соединяем с кузовом.

О проводах

Теперь необходимо разобраться с самими противотуманками. Как мы знаем, из каждой фары идет всего два провода («плюс» и «минус» соответственно). Последний соединяем с кузовом, то есть он будет нашей массой. Далее поднимаем его на реле таким образом, чтобы провода не были заметны, и соединяем с аккумуляторной батареей.

Второй вариант установки

Куда проще будет владельцам авто, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Тогда никаких предохранителей покупать не нужно. Все, что требуется – это пара новых противотуманок и до 100 сантиметров провода (про запас).

Такой алгоритм установки ПТФ подходит не только для иномарок, но и для всех отечественных автомобилей, на которых производителем предусмотрено место крепления оптики. К примеру, на машинах ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут времени (и это при том, что автолюбитель не имеет опыта установки такой техники на транспортное средство).

Каким требованиям должны соответствовать ПТФ?

Напоследок отметим, каким правилам должны отвечать современные противотуманные фары:

Для того чтобы хорошо освещать дорожное полотно, данный вид оптики должен иметь четкую границу пучка вверху. Таким образом, свет в фарах рассеивается немного выше горизонтальной плоскости.
Если автопроизводитель не предусмотрел места для креплений ПТФ, ни в коем случае не устанавливайте их выше фар головного света. Старайтесь размещать их как можно ближе к дорожному полотну. Чем ниже будет находиться данная оптика, тем лучше она будет «разбивать» туманную преграду перед вами. Но не забываем и о дорожном просвете автомобиля. Если фара будет расположена на расстоянии 10 сантиметров от асфальта, то во время дождливой погоды она постоянно будет намокать, а вода, попавшая вовнутрь к отражателю, задержится там на несколько недель. И весь этот период стекло будет мутным, а качество освещения значительно ухудшится. На машинах типа ВАЗ «классика» оптимальным решением проблемы является установка ПТФ под стальным бампером. Так вы «убьете сразу двух зайцев». Во-первых, на таком расстоянии от дороги фара никогда не будет намокать, а во-вторых, смотрится она очень привлекательно и не уродует внешний облик машины. А вот где вообще нет смысла монтировать ПТФ, так это на крыше (часто так поступают владельцы внедорожников). Польза от такой иллюминации нулевая, зато слепить такая техника будет в полной мере.
Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы значительно увеличите ресурс эксплуатации фар и обеспечите им высокую безопасность при езде по пересеченной местности. А защищает противотуманки заглушка круглый год в любое время суток.
При эксплуатации важно не допустить помутнения или запотевания стекол оптики. Чтобы это предотвратить, следует регулярно обрабатывать их поверхность специальными полиролями (хотя бы раз в 2-3 месяца).

Заключение

Как видите, подключение противотуманок на ВАЗ 2110 и многие другие авто отечественного производства – это довольно легкое дело, справиться с которым под силу каждому автолюбителю. Противотуманная фара – это ваш надежный помощник, который позволяет различать объекты на дорожном полотне вовремя и с большим запасом времени реагировать на дорожную ситуацию.
