Признаки неисправных высоковольтных проводов

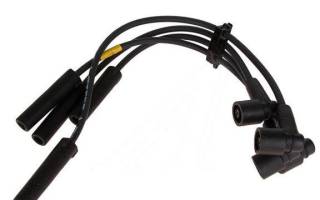

Высоковольтные провода ВАЗ

Введение

Высоковольтные провода автомобилей ВАЗ является одним из важнейших элементов в системе зажигания. Именно провода передают высокое электрическое напряжение от модуля к свече зажигания.

Неисправность проводов отражается не только на формировании искры, но и на работе всей силовой установки. В данной статье речь пойдет о том, как правильно выбрать и самостоятельно заменить высоковольтные провода на автомобиле ВАЗ.

Ниже рассмотрен порядок подключение проводов к модулю зажигания, а так же приведены примеры самых качественных и лучших проводов, которые можно приобрести по соотношению цена и качество.

Принцип работы и устройство

Высоковольтные провода являются связующим звеном между катушкой (модулем зажигания) и свечей зажигания. Напряжение формирующиеся в модуле зажигания передается до свечи через высоковольтный провод, а после чего свеча вырабатывает искру в камере сгорания ДВС.

Провода обладают мощной изоляцией способной выдерживать огромные напряжения без пробоя изоляции. В народе довольно часто встречается название броне провода, такое название высоковольтные провода как раз-таки и получили из-за своей мощной изоляции.

Устройство

Высоковольтный провод состоит из сердечника (он же и проводник), помещённого в мощную экранированную изоляцию. Сердечник в проводе экранирован для сохранения импульса напряжения от внешних воздействий и защите от пробоя.

На концах провода расположены наконечники из специального сплава с наименьшим коэффициентом сопротивления, для обеспечения наилучшего контакта со свечей и модулем зажигания.

Признаки неисправности проводов

Может быть множество различных признаков неисправности высоковольтных проводов, но есть несколько признаков после обнаружения которых необходимо менять провода.

Признаки:

• Автомобиль дергается при нажатии на педаль газа. Это обусловлено тем, что при большей нагрузке двигателю необходимо большое количество топлива и его своевременное сгорание, но так как провода не способны дать искры в нужный момент, то автомобиль начинает дергаться.

• При запуске автомобиля может не работать один или несколько цилиндров. Это обусловлено тем, что при передаче искры, она пробивает на корпус, вследствие пробоя изоляции.

Для более детальной проверки проводов необходимо их демонтировать с автомобиля и тщательно осмотреть.

На проводах не должно быть:

• Порывов;
• Задиров;
• Пробоев изоляции;
• Трещин на пластиковом корпусе;

Порыв защитного колпачка ВВП

Если на проводах вашего автомобиля обнаружены такие проблемы, то их необходимо заменить.

Схема подключения высоковольтных проводов

Подключение новых или снятых старых проводов необходимо производить строго по определенной схеме. В противном случае искра не будет совпадать со тактом сжатия в блоке цилиндров.

Иными словами, когда топливная смесь будет готова к воспламенению в цилиндре, необходима подача искры для ее зажжения. При неправильном подключении искра в необходимый момент не появится и воспламенения не произойдет, что сделает запуск двигателя невозможным.

Схема

Порядок и счет цилиндров двигателей ВАЗ начинается от привода ремня ГРМ, слева направо, то есть первый цилиндр будет у ремня ГРМ, а 4-ый у маслоналивной горловины.

Чаще всего на модуле зажигания указывается номер цилиндра, но бывают случаи, что на модуле не имеется обозначений, то тогда необходимо подключать цилиндры по схеме указанной ниже.

• Первый цилиндр подключается к нижнему левому контакту на МЗ;
• Второй цилиндр подключается к верхнему левому контакту на МЗ;
• Третий цилиндр подключается к верхнему правому контакту на МЗ;
• Четвертый цилиндр подключается к нижнему правому контакту на МЗ;

Стоимость и артикулы

Ниже приведены цены и артикулы на хорошие и качественные высоковольтные провода для автомобилей ВАЗ, как для 16-ти, так и для 8-ми клапанных двигателей.

Производитель	Количество клапанов	Артикул	Цена, (рублей)
Стандарт	16	21120-3707080-81	990
SLON	16	2112-3707080	1450
VOLTON	16	VLT-2112005	915
TESLA	16	Т516M	1710
LADA	8	21110-3707080-82	695
TESLA	8	Т514M	875
Стандрат	8	T684H	620
Оригинал	8	21110-3707080-12	710

Рекомендации по замене

Никогда не вынимайте и не прикасайтесь руками к высоковольтным проводам при работающем двигателе, так как там очень высокое напряжение способное нанести серьезный вред здоровью человека.

Замену необходимо производить только на качественные и надежные провода, а лучше всего с новым комплектом свечей. Какие свечи лучше для автомобилей ВАЗ можно прочитать в нашей статье тут.

Высоковольтные провода на свечи зажигания

Каждый, даже далекий от тонкостей автомеханики автолюбитель, знает, что ни один двигатель не может работать без системы зажигания. При этом основными элементами системы зажигания является коммутатор (или трамблер), катушка и свечи зажигания. Однако в данной статье мы поговорим о другом, не менее важном компоненте системы зажигания – высоковольтных проводах. Высоковольтные провода зажигания ВАЗ, как и высоковольтные провода в автомобиле от любого другого производителя, предназначены для передачи высокого напряжения к свечам зажигания.

Абсолютно все провода для свечей зажигания классифицируются в зависимости от конструктивных особенностей. В частности, все провода разделяют в зависимости от материала, из которого изготовлена токопроводящая жила, а также материала, из которого выполнена изоляция. Рассмотрим разновидности проводов более детально.

Классификация по типу проводника

По типу токопроводящей жилы провода на свечи зажигания могут быть:

1. С медным проводником. Такие кабеля считаются классическими и обладают очень низким сопротивлением – около 0,2 Ом/м. Основным недостатком является значительный уровень помех, возникающих в процессе работы системы зажигания.
2. С проводником из неметаллического материала. Конструктивно такой провод выполнен из льняной нити, кевлара, стекловолокна с графитовой пропиткой. При этом сердечник заключен в специальную оболочку из проводящей электрический ток пластмассы. Распределенное сопротивление составляет около 2 кОм/м. Использовать такие кабели следует только с помехоподавляющими устройствами.
3. С неметаллической токопроводящей жилой, конструктивно выполнены практически аналогично выше описанному проводу. Отличительной особенностью является более высокое распределенное сопротивление – около 40 кОм/м. Такие кабели могут использоваться без помехоподавляющих устройств.

Провода зажигания

Классификация по материалу изоляции

Как уже упоминалось выше, провода к свечам зажигания классифицируются в зависимости материала, из которого выполнена изоляция. В бюджетных кабелях изоляция чаще всего изготавливается из поливинилхлоридного материала. Такая изоляция способна выдерживать температуру в пределах -20 — +120 градусов.

Более качественной считается изоляция из так называемого эластомера. Основной отличительной особенностью кабелей с такой изоляцией является высокая стойкость к негативному воздействию химически агрессивных веществ. Диапазон температур, при которых эластомер не утрачивает своих качеств, лежит в пределах -30 — +180 градусов.

Наиболее высокими характеристиками обладает кабель с силиконовой изоляцией. Силиконовая изоляция способна выдерживать температуру в пределах -50 — +250 градусов и обладает наибольшей долговечностью по сравнению с другими видами изоляции. Именно провода с такой изоляцией рекомендуются многими автопроизводителями, в том числе и отечественными.

Какое должно быть сопротивление высоковольтных проводов зажигания

Многие автолюбители считают, что чем меньше сопротивление проводов зажигания, тем меньшим будет уровень потерь, и тем более эффективно будет функционировать система зажигания. Действительно ли такие утверждения обоснованы и верны?

Признано, что чем меньше сопротивление токопроводящей жилы, тем более высоким является негативное воздействие электромагнитных помех на работу силовой установки автомобиля. В этой связи очень важно чтобы комплект высоковольтных кабелей по уровню помехоподавления соответствовал установленным нормам. Если взять в качестве примера автомобили семейства ВАЗ, то в их технических руководствах утверждено, что в зависимости от длины сопротивление провода должно быть в пределах 3,5-10 кОм.

В то же время чем меньшим будет сопротивление всей лини зажигания, тем более эффективно будет работать силовой агрегат автомобиля. Недаром же в спортивных автомобилях используются провода с практически нулевым сопротивлением. Если же вспомнить о помехах, то сопротивления свечи вполне достаточно.

Высоковольтные провода зажигания

Признаки неисправности высоковольтных проводов зажигания

Свидетельством того, что кабели зажигания пришли в негодность, являются следующие признаки:

• трудности с запуском двигателя, особенно в сырую погоду;
• на средних и высоких оборотах отмечается нестабильная работа двигателя;
• двигатель не развивает полную мощность;
• наблюдается повышенный расход топлива.

Как правило, при сильном износе на изоляции провода возникает множество микротрещин, из-за которых возникает утечка тока. В результате этого провод не способен передать к свече зажигания ток, который по своей величине достаточен для ее нормальной работы. Таким образом существенно повышается время выработки искры и нарушается правильная работа цилиндров двигателя.

Достаточно часто встречаются и случаи, когда провода повреждаются в результате соприкосновения с какими-либо элементами двигателя. Также возможны и ситуации потери герметичности колпачка, и как следствие – окисление контактов и утечки тока. Регулярная очистка контактов является обязательной процедурой, особенно при эксплуатации автомобиля в сложных климатических условиях.

Каким образом автовладелец может проверить провода на утечку? На самом деле все очень просто: в темном гараже открываем капот и заводим двигатель. Места утечек будут достаточно ярко светиться синим светом. Существует и несколько другой способ: вместо свечи устанавливается разрядник (два электрода в одном корпусе) и по нему контролируется энергия, подаваемая на свечу.

Для того чтобы повысить долговечность изоляции рекомендуется следить и постоянно поддерживать ее в чистоте. Постоянной проверке и очистке подлежат и контакты между свечами зажигания и каждым проводом.

Высоковольтные провода

Как проверить провода свечей зажигания мультиметром

В первую очередь любая диагностика начинается с детального внешнего осмотра. Очень часто одного лишь визуального осмотра достаточно для того, чтобы выявить износившийся кабель. Наличие значительных дефектов в виде, например, трещин и переломов на изоляции, уже является подтверждением необходимости замены провода.

Если же визуальный осмотр показал, что изоляция в нормальном состоянии и имеются обоснованные сомнения по поводу исправности токопроводящей жилы, можно произвести проверку при помощи мультиметра.

Для того чтобы произвести проверку высоковольтного кабеля потребуется стрелочный или цифровой мультиметр. Сам процесс проверки очень прост: устанавливаем измерительный прибор в режим измерения сопротивления, отсоединяем провод от свечи и катушки зажигания и замеряем его сопротивление. Разумеется, измерение сопротивление должно быть произведено по отношению ко всем проводам.

В процессе работы стоит помнить, что разница между показания не должна быть более 2 кОм. В случае если разница между показаниями выше данного значения, то это является свидетельством необходимости замены провода.

Отдельно следует вспомнить и о другом способе проверки. Для выполнения работы потребуется достаточно длинный отрезок провода с оголенными концами. Один конец подключаем к минусовому выводу АКБ (к «массе»), а вторым концом постепенно проводим по высоковольтному кабелю. В местах повреждений, если они присутствуют, будет проскакивать искра.

Подчеркнем, что если, например, после того, как была произведена проверка высоковольтных проводов зажигания мультиметром, и был выявлен только один пришедший в негодность провод, то замены подлежит весь комплект. Все дело в том, что только установка нового комплекта может гарантировать одинаково стабильную работу каждого цилиндра силового агрегата. По этой же самой причине крайне не рекомендуется производить какой-либо ремонт колпачков и/или изоляции высоковольтного кабеля.

Как показывает многолетний опыт, основной причиной быстрого выхода из строя кабелей системы зажигания является их низкое качество. Помните, что экономия в данном случае неоправданна.

Гораздо выгоднее один раз купить качественное изделие, чем каждый месяц покупать низкокачественное, но зато дешевое.

Высоковольтные провода зажигания: доверяй, но проверяй

Высоковольтные провода выполняют важную функцию — они осуществляют передачу импульса, проходящего от катушки зажигания к свечам. При выходе этих проводов из строя запустить мотор у водителя не получится, поэтому мы предлагаем вам узнать основную информацию об этих компонентах.

Требования к авто «высоковольтникам»

Поскольку высоковольтные провода располагаются в моторном отсеке, в первую очередь они должны быть наиболее устойчивы к агрессивной среде. Какое бы напряжение по ним не передавалось, высоковольтники всегда должны работать в нормальном режиме при температурах от -50 до +250 градусов, выполняя свои функции. Также такие кабеля должны полностью исключать утечку тока. Если высоковольтные провода будут низкокачественными или неисправными, со временем они могут привести к поломке тех или иных компонентов авто, а мотор при этом начнет троить.

Если происходит утечка тока либо увеличивается сопротивление, в итоге это приведет к тому, что сила импульса будет снижена, соответственно, мотор может не просто троить, но и зависать на повышенных оборотах. Кроме того, искра может вовсе отсутствовать, в частности, если на свечах зажигания имеется нагар или налет. Соответственно, снижается и динамика транспортного средства, может даже увеличиться расход топлива.

Структура автомобильного высоковольтного кабеля

Устройство высоковольтных проводов зажигания

Высоковольтные провода авто состоят из специальной токопроводящей жилы, защитного слоя (изоляции), контактов, а также колпачков. Защитный слой может быть одно- либо многослойным диэлектриком. Его предназначение заключается в том, чтобы предотвратить утечку тока. Кроме того, защитный слой, которым обладают высоковольтные провода, должен защищать саму жилу от влажности, попадания масла или топлива, токсичных паров, а также воздействия высоких температур.

Что касается металлических контактов, то они позволяют обеспечить оптимальное соединение токопроводящей жилы с нужными контактам свечей, а также катушки. Либо же это может быть крышка распределителя.

Требования к контактам таковы:

• он должен быть максимально надежным с токопроводящей жилой;
• элемент должен быть максимально надежно зафиксирован на самом кабеле;
• фиксация с выводами свечей должна быть максимально надежной;
• важна устойчивость компонентов к коррозии, чтобы контакт был наиболее надежным.

Новые ВП для автомобиля

Колпачки, которыми оснащены высоковольтные провода зажигания авто, предназначены для защиты соединений самого кабеля с выводом катушки. Колпачки позволяют предотвратить воздействие агрессивной среды, также они способствуют предотвращению утечки.

Какими должны быть эти элементы:

1. Важно, чтобы они были наиболее плотно соединены с другими компонентами системы, для предотвращения попадания влаги и грязи на контакты. Колпачки устанавливаются достаточно плотно, поэтому после долгого использования их порой бывает проблематично извлечь.
2. Эти элементы должны быть наиболее устойчивы к перепадам температур, а также к жаре или холоду.

Эти компоненты — силиконовые, также в их составе есть резина. Силиконовые колпачки могут быть оснащены специальным резистором для подавления помех, а также металлическим экраном для их уменьшения.

Возможные неисправности и их признаки

Начнем с признаков неисправности, которые помогут определить поломку своими руками:

• первый признак, который говорит о необходимости ремонта своими руками — в сырую погоду мотор авто заводится с большим трудом;
• двигатель авто может в принципе глохнуть;
• еще один признак, который влечет за собой ремонт своими руками — мотор авто работает неустойчиво на средних либо высоких оборотах;
• мощность ДВС падает;
• как сказано выше, одним из немаловажных признаков является увеличение расхода горючего.

Если провода зажигания авто неисправны, то обычно это связано с утечкой тока либо разрывом кабеля. Как правило, разрыв происходит в том месте, где контакт соединяется с жилой и прочими компонентами.

Обычно проблема неисправности и необходимости ремонта своими руками в авто появляется:

• в результате демонтажа кабеля;
• если соединение с выводами тех или иных компонентом системы зажигания достаточно плохое;
• если произошло окисление либо разрушение структуры.

В том месте, где нарушается контакт, структура может сильно греться и искриться. Если вовремя не решить неисправность, то проблема может усугубиться, что приведет к выгоранию контактов либо же самой жилы. Что касается утечки, то она обычно появляется на загрязненных кабелях, через свечи или катушку либо в случае повреждения защитного слоя или колпачков.

ВВ кабеля для автомобиля

Сопротивление высоковольтных проводов зажигания измеряется мультиметром — полученные показатели могут быть различными, однако в любом случае они должны быть не более 20 кОм. В том случае, если один из компонентов продемонстрировал неверное значение, в отличие от других, то это свидетельствует о его неисправности. Соответственно, потребуется ремонт своими руками.

В зимнее время года из-за температуры кабеля могут стать более жесткими, соответственно, вероятность того, что защитный слой или колпачки будут повреждены, становится высокой. Регулярные вибрации от мотора способствуют расшатыванию соединений, что в принципе ухудшает контакт. Если же температура в моторном отсеке слишком высокая, то это приведет к выходу из строя самих колпачков, которые расположены в непосредственной близости к мотору.

Выявить неисправность защитного слоя можно на слух — в этом случае вы услышите щелчки, либо визуально — на месте утечки будет проскакивать искра, особенно это хорошо видно ночью. Если контакт в наконечниках будет хорошим, то это предотвратит потерю тока, который передает на свечи. Так что для обеспечения нормальной работы системы необходимо время от времени осуществлять диагностику наконечников и кабелей в целом (автор видео — Автоэлектрика ВЧ).

Критерии выбора

Какие лучше выбрать высоковольтные провода? Перед приобретением необходимо внимательно изучить упаковку. Если вы не знаете, какие лучше выбрать высоковольтники, то ознакомьтесь с сервисной книжкой — возможно, там есть рекомендации для вашего автомобиля. Если нет — то поищите их на упаковке от высоковольтников.

В том случае, если на этикетке нет информации касательно производителя, то лучше не покупать такой товар. Кроме того, при изготовлении подделок подпольные компании часто допускают элементарные ошибки в написании слов. Если вы их заметили, то перед вами — подделка. Желательно выбрать такие кабеля, могли бы выдерживать не только низкие или высокие температуры, но и перепады.

Диагностика высоковольтных проводов

Как производится проверка высоковольтных проводов зажигания в автомобиле своими руками?

Вариантов у вас есть несколько:

1. Для первого потребуется лампа и кусок проволоки. Сначала необходимо оголить края провода, после чего один конец проволоки фиксируется на минусе аккумулятора автомобиля, а второй подводится к контакту лампы. Аналогичные действия своими руками необходимо произвести с другим концом высоковольтника — он подсоединяется к плюсовому выходу аккумулятора, а второй выход соединяется с корпусом лампы. В том случае, если лампа загорелась, то диагностика своими руками говорит о том, что сам высоковольтник работоспособен.
2. Еще один вариант диагностики своими руками — без использования лампы, но вам потребуется сам провод. Для начала необходимо завести двигатель, при этом обороты должны быть небольшими. Если мотор не заводится, то необходимо, чтобы помощник крутил стартер. Сам высоковольтник необходимо поднести к массе двигателя — при попытке запустить двигатель между контактом провода и массой авто должна проскакивать искра, если ее нет, то высоковольник нужно менять или произвести диагностику свечей.

Видео «Что необходимо знать о неисправностях высоковольтных проводов»

Основная информация по этому вопросу представлена ниже (автор видео — Наиль Порошин).

Признаки неисправности высоковольтных проводов зажигания

Достаточно один раз взглянуть на провода высоковольтного типа, чтобы стало понятно – они предназначены для работы в тяжелых условиях и непростых ситуациях. Однако, в первую очередь такие провода должны противостоять силе, возникающей из-за большой разницы потенциалов. В некоторых ситуациях, она достигает значения в 40 киловольт.

Любые провода в автомобиле должны сохранять свою работоспособность в температурном диапазоне от -30 до +100 градусов. Специфика российских условий такова, что эксплуатация достаточно часто выходит за нижний предел температуры. Поэтому иногда механическую прочность проводов усиливают искусственно. Делают это при помощи полимерной, хлопчатобумажной или капроновой ткани.

Какие бывают неисправности?

Существует два типа неисправностей проводов. Первый – это разрыв электричества. Второй – утечка тока. С разрывом автомобилисты сталкиваются в местах соединения электрического контакта с жилой и другими элементами системы зажигания. Очень часто, место с дефектом начинает искрить и сильнее греться. Это только усугубляет ситуацию. Как правило, игнорирование проблемы приводит к выгоранию жилы или металлических контактов.

Когда приходят низкие температуры провода становятся жестче. Из-за этого растет риск механического повреждения колпачка или изоляции. Места соединений в такое время сильнее расшатываются из-за естественной вибрации, которой сопровождается работа двигателя. Как следствие всего этого, ухудшается контакт.

Высокие температуры же, в первую очередь негативно влияют на свечные колпачки. Причина просто – они находятся ближе всего к нагретым деталям. В таких условиях растет вероятность выхода из строя при снятии.

Наконец, стоит помнить о том, что элементы системы зажигания со временем покрываются слоем пыли, грязи, а также горюче-смазочными материалами. Быстрее всего загрязнение происходит во влажную погоду. Такое образование на деталях становится причиной роста микротрещин.

Как проверять бронепровода мультиметром?

Принцип проверки основывается на измерении сопротивления. Установлено, что разница между бронепроводами не превышать показателя в 2-4 кОм. Однако, стоит помнить о том, что для каждой модели автомобиля соответствует свое значение сопротивления проводов высокого напряжения. Если соответствия норме нет, то такие провода непригодны для дальнейшей эксплуатации и должны быть заменены.

Помним о том, что прежде, чем браться за мультиметр, следует осмотреть все провода визуально. Делается это для обнаружения явных повреждений, нарушений изоляции и оплавлении. Измерения проводятся на снятом бронепроводе. К каждому из его концов следует подключить щуп мультиметра. При этом полярность не имеет никакого значения, при измерении показателей сопротивления. На самом приборе следует предварительно выбрать режим омметра.

Не следует забывать и о том, что в зависимости от конкретного измерительного прибора, диапазон измерения сопротивления может быть разным. Нас же интересуют показания в границах 3-10 кОм. Если прибор вообще не показывает какого-либо сопротивления, то провод точно не пригоден. Отсутствие какого-либо значения прямо указывает на наличие разрыва. При этом среднее значение должно быть приближено к 5 кОм.

Если вам понравилось, пожалуйста, поделитесь с друзьями!

Как проверить высоковольтные провода зажигания?

Автомобильные высоковольтные (ВВ) провода играют важную роль для ДВС, поскольку с их помощью происходит передача высокого тока от катушки зажигания на свечи зажигания. От исправности и эффективности проводов зависит своевременность и интенсивность воспламенения топливно-воздушной смеси, а значит — правильная и бесперебойная работа двигателя. Несмотря на свою простоту, провода имеют множество различных «болячек» и могут доставить кучу неприятностей своему владельцу, которые так или иначе отразятся его на нервах и кармане.

Неисправности высоковольтных проводов (распространенные болячки):

Как правило, неисправность сводится к тому, что ток либо вовсе не поступает на свечу, либо поступает, но в ограниченном количестве. Происходить это может по следующим причинам:
— Произошел разрыв токопроводящей жилы, по которой идет импульс.
— Есть утечка тока, то есть изоляция повреждена и ток бьет на сторону.
— Сопротивление превышает допустимое значение.
— Проблемы в контактах (со свечой или катушкой зажигания).

В случае разрыва токопроводящей жилы возникает эффект внутренней искры, другими словами — образуется электрический разряд между концами разорванного провода, которое снижает напряжение и становится причиной электромагнитного паразитического импульса. Этот импульс, в свою очередь, негативно влияет на правильность работы многих датчиков автомобиля. Один такой поврежденный высоковольтный провод может стать причиной вибрации и перебоев в работе двигателя. Из-за поврежденного высоковольтного провода воспламенение в цилиндре происходит с опозданием или через раз, в итоге нарушается синхронная работа цилиндров и двигателя в целом.

Как проверить высоковольтные провода? Эффективные способы:

Прежде всего необходимо проверить ВВ на предмет отсутствия видимых повреждений (трещины, переломы и т. д.).
Убедитесь в отсутствии пробоя, это можно определить даже без приборов, достаточно заглянуть под капот в темное суток, в случае пробоя во время работы двигателя будет видна искра на ВВ проводе.
Проверить высоковольтные провода можно при помощи провода. Для этого нужно в темное время взять кусок провода и зачистить его с двух сторон. Затем один конец нужно замкнуть на «массу» (корпус машины), а вторым кончиком провести по всей длине ВВ проводов, а также стыкам, колпачкам и т. д. В местах пробоя будет образовываться искра.

Можно также проверить сопротивление высоковольтных проводов, для этого вам понадобится мультиметр.
— Включите режим омметра.
— Снимите провод со свечи первого цилиндра и катушки зажигания.
— Подключите электроды мультиметра к концам провода и посмотрите на показания.

В исправных проводах сопротивление должно варьироваться в пределах от 3,5 до 10 кОм, в зависимости от типа самых проводов. Информация о сопротивлении указана чаще всего на изоляции высоковольтных проводов. Проверьте каждый провод, разброс между ними не должен превышать — 2-4 кОма. В случае большого разброса замените провода. Кстати, они меняются комплектно, то есть все вместе.

В завершении вашему показанию сопротивления наиболее популярных высоковольтных проводов:
Tesla — 6 кОм
Slon — от 4 кОм до 7 кОм (4 кОм — 1-й цилиндр и до 7 кОм — на последнем цилиндре)
ProSport — почти нулевое сопротивление
Cargen — 0,9 кОм

Примечание! Сопротивление высоковольтных проводов варьируется в зависимости от длины, толщины, а также материала из которого изготовлены провода.

Основные неисправности проводов зажигания

К основным неисправностям проводов следует отнести разрыв электрической цепи и утечку тока.

Разрыв электроцепи, как правило, происходит в месте, в котором металлический контакт провода соединяется с токопроводящей жилой, а также с другими элементами системы зажигания. Случается это при снятии провода, при разрушении или окислении жилы, а также при плохом контакте с выводами элементов в системе зажигания. Место нарушения соединений нагревается и искрится, что усугубляет ситуацию и становится причиной выгорания жилы или металлических контактов. Через загрязненные провода, катушку зажигания, крышку распределителя, свечи зажигания, колпачки и поврежденную изоляцию происходит утечка электроэнергии, что способствует ухудшению их диэлектрических свойств при эксплуатации.

Низкие температуры способствуют увеличению жесткости высоковольтных проводов, что увеличивает возможность повреждения их изолирующего слоя и колпачков. Постоянные вибрации от работающего двигателя расшатывают места контактов, что приводит к их ухудшению. Повышение температуры больше всего сказываются на свечных колпачках, так как они располагаются на самом близком расстоянии от нагретых деталей двигателя. Кроме того очень часто они приходят в негодность при снятии. С течением времени на элементах системы зажигания собирается грязь, пыль, влага, выделения горюче-смазочных материалов, которые служат проводниками тока. Утечки становятся еще более ощутимыми при повреждении изоляции и во влажную погоду. К тому же грязь и влага увеличивают микротрещины.

Как выбирать высоковольтные провода – на что обращать внимание

Выбирая высоковольтные провода, ориентироваться необходимо на рекомендации их изготовителя, а также производителя двигателей. Прежде всего, нужно изучить все, что написано на упаковке. Хорошо, если на ней на русском языке будут указаны модели машин или двигателей, для которых предназначены провода.

Не спешите их покупать а, если на упаковке отсутствуют «координаты» изготовителя и указания по их эксплуатации. Орфографические ошибки в надписях также являются предостерегающим фактом. Очень часто встречается ошибка в слове silicon. Нужно учитывать, что на провода для автомобилей действует международный стандарт ISO 3808, поэтому все надписи определяются производителем.

Сопротивление проводов измеряется с помощью тестера. Но этот способ не приемлем для проводов с обвивкой токопроводящей жилы, так как из-за их конструктивных особенностей значение сопротивления на двигателе меняется.

Уровень помех от электрооборудования автомобиля и от высоковольтных проводов оценивается при помощи автомагнитолы. Порядок проверки можно увидеть на схеме.

Изоляция проводов не должна допускать пробоя, поэтому при ее выборе учитывают максимальное напряжение, которое может быть в системе зажигания. Изоляция и колпачки должны быть из материала, сохраняющего свои свойства при большой разнице температур, например, из силикона.

Провода для автомобиля многие автолюбители считают второстепенными, да и специализированные издания не уделяют им должного внимания. Продавцы также не могут ничего вразумительного сказать. Тем не менее, деталь эта важная и заслуживает внимания, как при выборе, так и при эксплуатации автомобиля.
