Регулировка света противотуманных фар

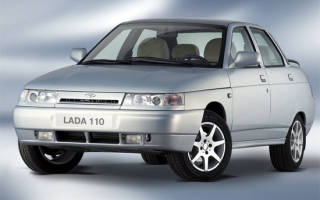

Регулировка противотуманных фар ВАЗ 2110 – работа, которая по силам каждому

Многие автовладельцы, у которых на машине не установлены ПТФ, со временем приходят к выводу, что данная конструкция просто необходима, особенно если часто приходится передвигаться в условиях недостаточной видимости. Но установкой не ограничивается требуемый перечень работ, для наилучшей эффективности нужна правильная настройка системы, это повысит ее эффективность и гарантирует, что свет противотуманок не будет слепить встречных водителей. Противотуманные фары незаменимы при движении в сложных погодных условиях

Назначение рассматриваемых конструкций и рекомендации по их установке

Любой водитель знает, насколько сложно передвигаться в тумане, и дело не только в ограниченной видимости, но и в том, что свет, попадая на мельчайшие капельки, преломляется и начинает создавать блики, отчего движение еще больше осложняется. ПТФ предназначены для того, чтобы светить вдоль поверхности земли, где воздух более сухой, соответственно такой вариант обеспечивает гораздо более качественное освещение дорожного полотна.

Но стоит помнить о нескольких важных правилах, которые необходимо соблюдать:

• Граница света должна быть четкой, это гарантирует, что луч не будет преломляться и слепить водителя.
• Очень важно высокое качество изделий, например, ксеноновые варианты работают намного эффективнее, но и цена заметно выше, но на безопасности экономить не стоит.
• Согласно норм ГОСТ 8769-75 не допускается расположение противотуманных фар на расстоянии ниже, чем 25 см от земли.
• Следует выбирать конструкции, у которых рассеиватель сделан таким образом, чтобы верхняя граница светового потока имела четкую границу, они намного эффективнее в работе.
• Низкое расположение обуславливает повышенную опасность повреждения конструкции мелкими камешками, предотвратить это можно, заказав изготовление наклеек на фары – они не ухудшают качество света, зато в разы снижают вероятность деформации стекол.

Совет! Выбирая конкретный вариант в автомагазине, обратите внимание на внешний вид изделий: прочный корпус, рассеиватель без царапин, отражатель должен быть в идеальном состоянии.

Процесс регулировки

Эти работы можно разделить на два этапа – подготовка всего необходимо и непосредственно настройка светового потока. Рассмотрим каждый из них более подробно.

Подготовительные работы

На этой стадии надо проделать следующие действия:

• В первую очередь убедитесь, что ваше оборудование работает верно и включается отдельно, а не совместно с ближним светом фар. Если у вас все сделано кустарным способом, переделайте конструкцию так как положено, схема, расположенная ниже, подскажет правильный порядок подключения.

Примерная схема регулировки, где N – ось расположения ПТФ

• Когда расстояние выставлено, можно приступать к регулировке высоты. Опять же, лучше настраивать каждую фару отдельно, центр светового потока должен быть на оси расположения световых элементов, настройка производится с помощью специального винта, расположенного сбоку, для этого в обрамлении присутствует отверстие для отвертки.

После окончания работ вы получаете свет, соответствующий нормам, который будет обеспечивать отличную видимость даже в самых сложных условиях. На фото показан пример ПТФ с ксеноновым светом, яркость этого варианта намного выше, чем стандартных модификаций с лампами накаливания. Не забывайте про коррекцию, если, к примеру у вас установлен фаркоп и вы буксируете прицеп. Ксенон светит очень ярко, и без настройки он может слепить встречный транспорт

Вывод

Видео в этой статье покажет весь описанный процесс наглядно и поможет вам понять некоторые важные особенности работ еще лучше. Важно делать все аккуратно и соблюдать рекомендации.

Регулировка фар своими руками

Неправильная регулировка фар доставляет неудобства не только водителю автомобиля, но и другим участникам дорожного движения. При этом фары светят либо «перед носом» машины, либо освещают верхние этажи окружающих зданий и деревьев. Так в чем же заключается суть регулировки света фар и можно ли ее выполнить самостоятельно?

Для лучшего понимания процесса регулировки фар своими руками, мы добавили подробную видео-инструкцию, с которой вы можете ознакомиться в конце этой статьи.

Этот материал мы разделили на две части: теоретическую и практическую, включающую в себя схему регулировки фар и инструкцию по её использованию.

На стекле рассеивателя автомобильной фары имеется рисунок определенной формы, который создается рифленой насечкой, рассеивающей и направляющей световой поток так, что с одной стороны улучшаются условия видимости и освещенности дороги, а с другой – при правильной регулировки фар снижается вероятность ослепления встречных водителей.

1. Рисунок на стекле фары «срезает» световой пучок по верхнему краю таким образом, чтобы он был направлен немного ниже уровня глаз водителя встречной машины. В то же время рассеиватель увеличивает ширину луча, тем самым, обеспечивая требуемый коридор освещения.
2. Оптимальный уровень освещения правой обочины достигается «подниманием» правой части светового пучка (смотрите на схему регулировки фар немного ниже).

Правила регулировки света фар автомобиля

Изменение направления оси светового пучка при регулировке фар обеспечивается поворотом параболического отражателя, в фокусе которого находится лампочка, путем его перемещения относительно вертикальной и горизонтальной плоскостей.

Правильное положение отражателя устанавливается двумя винтами вертикальной и горизонтальной регулировки, которые находятся на задней поверхности блок-фар.

Для правильной регулировки фар необходимо совместить световое пятно, формируемое оптикой, с эталонной схемой регулировки, которую обычно предоставляет производитель автомобиля (в нашем случае схема регулировки фар для автомобилей Таврия и Славута).

Схема регулировки света фар автомобиля

Регулировки света фар осуществляется в следующем порядке:

1. Ненагруженный автомобиль располагают на ровной горизонтальной площадке на расстоянии 5 метров от экрана. В качестве экрана вполне подойдет любая стена или невысокий забор (до одного метра).
2. На экран наносится вертикальная линия «0», лежащая в плоскости симметрии машины (смотрите на схему регулировки). Слева и справа от нее проводятся еще две симметричные линии «Л» и «П», которые должны совпадать с центрами левой и правой фар.
3. На высоте, соответствующей расстоянию центров фар от земли, наносится горизонтальная линия «1», а на 50 мм ниже нее – линия «2».
4. Когда подготовка будет завершена, включите ближний свет фар и приступайте к регулировке.
5. Закрывая поочередно каждую фару, проверьте расположение световой границы относительно схемы регулировки, нанесенной на экран. Она должна проходить по линии «2», при этом наклонные отрезки должны начинаться в точках «Е».
6. Если этого не происходит, тогда Вам следует отрегулировать свет фар винтами горизонтальной и вертикальной наводки.

Более наглядно процесс регулировки фар показан на видео ниже. Однако, даже если после регулировки вам все равно недостаточно освещения дороги, возможно, ситуацию поможет исправить полировка фар.

Видео-инструкция по регулировке фар своими руками

Регулировка противотуманных фар – как самостоятельно их настроить?

В условиях тумана или просто плохой видимости противотуманные фары играют важную роль в безопасности движения. Но чтобы от них действительно была польза, необходимо правильно их настроить. Поэтому предлагаем ознакомиться с основным “премудростями” этой операции, которые позволят вам правильно справиться с этой задачей в домашних условиях.

1 Предназначение ПТФ – световой помощник для низких скоростей

Противотуманные фары (сокращенно ПТФ) обеспечивают широкий неизменный луч света, который помогает улучшить видимость дороги в плохих погодных условиях. Главный секрет их эффективности кроется в том, что они располагаются ниже фар ближнего света, т.е. ближе к дороге, в результате чего свет не отражается в глаза водителю. Важное требование к ПТФ – острый срез в верхней части, что также предотвращает появление бликов. Кроме того, их особенностью является желтый или белый цвет – этот спектр обладает хорошей проникающей способностью, что важно при движении в тумане.

В продаже можно встретить противотуманки с синим оттенком светового пучка. Но приобретать их мы не рекомендуем, так как синий свет поглощается туманом, т.е. обладает меньшей проникающей способностью, чем желтый. А для ПТФ, в отличие от фар головного освещения, важна не мощность светового потока, а именно проникающая способность, чтобы осветить площадку перед автомобилем в условиях плохой видимости.

Отсюда можно сделать вывод, что использование противотуманок позволяет улучшить видимость дороги на низких скоростях. Эти приборы освещения включают не только во время тумана, но и во время дождя, снега и т.д. В таких ситуациях фонари можно использовать вместо ближнего света, который вызывает блики, т.е. отражение света в глаза водителю. Кроме того, противотуманки рекомендуется включать в условиях ограниченной видимости – это горные серпантины, дороги с крутыми поворотами и т.д.

2 Правильное расположение фар как залог эффективности их работы

На эффективность противотуманных фар влияет не только настройка, но и установка. Если противотуманные фары установлены неправильно, то никакая настройка не поможет сделать их эффективными в условиях плохой видимости. Поэтому, прежде всего, рассмотрим основные моменты, которые необходимо учитывать при монтаже этих приборов освещения:

• противотуманки должны располагаться ниже фар головного освещения. Оптимальное расстояние от дороги – 25-30 см;
• расстояние от вешнего габарита автомобиля до противотуманного фонаря не должно превышать 40 см;
• противотуманки должны располагаться ближе друг к другу, чем лампы головного освещения. Как правило, их устанавливают на расстоянии от полуметра до 65 см друг от друга. В результате границы светового потолка ПТФ должны находиться в центре светового пучка фар ближнего света;
• световой пучок ПТФ должен быть направлен вниз, т.е. на дорогу;
• угол рассеивания не должен превышать 70 градусов, но в то же время световой пучок должен быть достаточно широким.

Если фонари установлены правильно, можно приступать к их регулировке.

3 Находим площадку и подготавливаем авто

Для начала нужно подыскать подходящую площадку для настройки противотуманок. Для этого нам понадобится экран, в качестве которого подойдет белая стена, на которой вы сможете начертить регулировочную разметку. Перед стеной должно быть хотя бы метров 10 свободного пространства. Причем площадка должна быть ровной. Когда вы найдете подходящую площадку, нужно дождаться темного времени суток.

Что касается подготовки автомобиля, то нужно заполнить бак бензином хотя бы на половину и загрузить багажник. Вес груза должен составить 60-70 кг. Также обязательно проверьте давление в шинах и, при необходимости, подкачайте колеса. Нельзя недооценивать влияние давления в шинах на положение фар относительно дороги.

Кроме того, на переднее сиденье должен сесть пассажир примерно такой же комплекции, как и водитель. Дело в том, что правильно настроить ПТФ можно только на снаряженном автомобиле. Если автомобиль не загрузить, то, как только вы и пассажиры сядете в него, настройки собьются, потому как сильно изменится положение фонарей относительно дороги.

Прежде чем приступать к настройке противотуманных фар, их необходимо тщательно вымыть и высушить.

4 Настройка – рисуем разметку и крутим винты

К направлению светового пучка противотуманных фар имеется три основных требования:

• отсутствие бликов, т.е. лучей, которые возвращаются в глаза водителю;
• отсутствие лучей, которые могут попасть в глаза водителям встречного транспорта;
• кучность – фары должны освещать участок перед автомобилем, а не пространство вокруг него.

Чтобы настройка соответствовала этим требованиям, на экране (стене) начертите настроечную разметку. Для этого вначале измерьте расстояние от дороги до фонарей, после чего на таком же расстоянии от земли прочертите горизонтальную линию на экране. Затем поставьте авто на расстоянии 5 м от экрана, включите фары и отметьте на экране центры пучков, а также их границы. После этого выключите противотуманки. Верхняя граница светового потока противотуманных фар должна иметь четкое очертание. Размытая граница свидетельствует о проблемах с противотуманными фарами.

Теперь посмотрите на отметки на экране. Верхняя граница должна располагаться сантиметров на 5-10 ниже границы высоты ПТФ, но не больше. Т.е. если фонари располагаются на высоте 30 см от дороги, то верхняя граница света на экране должна находиться на высоте 20 см. Расстояние между центрами должно составлять около 1200 мм. Причем пучки должны быть направлены строго вдоль продольной оси автомобиля. Чтобы не было смещения, начертите на экране вертикальную линию по центру автомобиля – расстояние от этой оси до центра левого и правого светового пучка должно быть одинаковым.

Если имеются отклонения от нормы, воспользуйтесь крестовой отверткой и повращайте своими руками настроечные винты так, чтобы световой поток соответствовал приведенным выше требованиям. Расположение регулировочных винтов зависит от их модели, но, как правило, найти их не составляет труда. Надо сказать, что регулировка противотуманных фар обычно осуществляется только по высоте, так как в горизонтальной плоскости они настраиваются еще в процессе установки.

Имейте в виду, что идеальной точности настройки в домашних или дорожных условиях добиться невозможно. Поэтому прибегать к ней следует лишь в тех случаях, когда нет возможности заехать на СТО. В остальных ситуациях лучше все же доверить работу специалистам, которые используют для этих целей специальный прибор – так называемый реглоскоп. Он представляет собой оптический измерительный прибор. Благодаря ему, можно точно определить направление светового потока.

Настройку противотуманных фар рекомендуется производить каждые 20 тыс. км пробега. Вот, собственно, и все важные нюансы настройки противотуманных фар. Не забывайте, что от этой процедуры зависит ваша безопасность, а также безопасность других участников движения. Поэтому пренебрегать ею не стоит.

Регулируем противотуманные фары на ВАЗ-2114 своими руками: настройка ПТФ

Противотуманные фары – это бесспорно не лишний элемент в системе внешнего освещения автомобиля. И многие владельцы ВАЗ-2114, на которых они не установлены, приходят к выводу о необходимости монтажа такого оборудования. Подобные световые элементы просто спасают в условиях недостаточной видимости и условиях плохой освещённости обочин дорог.

На видео ниже показаны общие аспекты регулировки противотуманных фар:

Пошаговый процесс регулировки противотуманных фар

Можно приступать к их регулировке. Проведение этих работ можно условно поделить на два этапа – это предварительная подготовка и сама настройка работы светового потока. Ниже о них расскажем подробнее.

Подготовительные работы

1. Убедитесь в том, что вновь установленное оборудование работает исправно, включается независимо от работы ближнего света фар и в тандеме с габаритными огнями.
2. Если у вас есть сомнения в правильности подключения, то наша схема поможет вам окончательно определиться с этим. Подобная схема достаточно примитивна и в ней сможет разобраться даже тот автолюбитель, который ранее не имел дела с электрическими приборами.

Так выглядит схема подключения.

Всё готово для регулировки.

Как правило, выполнение таких работ занимает не более 15-ти минут, важно правильно соблюдать порядок их выполнения.

Настройка ПТФ

Процесс регулировки также будет не сложным и выглядит следующим образом:

1. Регулировку ПТФ следует проводить при наличии веса на водительском сиденье, весом не менее 75 кг. Это правила, которые описывают нормы ГОСТ, поэтому во время регулировки, на место водителя необходимо посадить помощника.
2. Далее, первым делом производим регулировку световых пучков, обратите внимание на то, что они должны быть идентичными с тем, что установлено на автомобиле – 57,7 см. Регулировку каждой фары производим в отдельности индивидуально, закрывая куском картона второй источник света.
3. Так выглядит примерная схема регулировки ПТФ.

Наглядная схема регулировки ПТФ на ВАЗ-2114

Местоположение такого болта обозначено стрелкой.

Ещё одна схема для наглядности

Регулировку противотуманных фар на этом можно считать законченной, как вы могли убедиться сами, ничего сложного в этом нет, важно все работы проводить не спеша, и точно следуя инструкциям.

Подробнее о регулировке

Однако после установки противотуманных фар, процесс не считается законченным прямо до того момента, пока не будет произведена их полная регулировка, потому как именно эти работы способны повысить эффективность и надёжность использования этих приборов. Ниже мы расскажем вам, как правильно отрегулировать противотуманные фары, и на что необходимо обращать повышенное внимание.

Почему ПТФ?

Свет ПТФ и ближнего света

Наверняка каждый водитель, который передвигался на автомобиле в условиях тумана, знает насколько это сложно. Это связано не столько с ограниченной видимостью, сколько с попаданием пучка света на мельчайшие капли влаги, которые отражаясь, создают блики, существенно ухудшая обзор.

А противотуманные фары как раз созданы для того, что бы запускать свет вдоль дорожного полотна, где весь воздух имеет не такую повышенную влажность, а вследствие, и наиболее улучшенное освещение дороги.

Однако стоит знать и обязательно соблюдать несколько правил по эксплуатации подобных световых приборов:

• Согласно принятым нормам государственного стандарта (ГОСТ — 8769-75 – прим.), установка противотуманных фар не разрешается на расстоянии ниже, чем 25 сантиметров от дорожного полотна и нижней части бампера автомобиля.
• Противотуманные фары с ксеноновыми лампами работают намного эффективнее, однако на них и цена больше и сотрудники ГИБДД «реагируют» на подобные автомобили намного чаще.
• При выборе фары обращайте внимание на светорассеиватель , который при работе должен иметь чёткую границу светового потока. При работе подобные фары способны выдать свет на куда более широкие границы.
• Когда вы установите фары на место фиксации, позаботьтесь о том, чтобы их стёкла были защищены специальной, прозрачной антигравийной плёнкой. Так, они будут меньше подвержены воздействию мелких камней от вблизи идущих автомобилей, тем самым снизят факты деформации и появления трещин на стёклах.
• Обращайте внимание на границу светового потока, которую выдаёт лампа, так можно гарантировать то, что луч света не будет «сломан» и исключит факты ослепления встречных водителей.

Обращая внимание на подобные товары в магазинах, ваш выбор должен выпасть только на изделия из качественного пластика, с отражателем на котором отсутствуют повреждения, а соединения водонепроницаемы. Именно в таком случае, противотуманная фара прослужит долго и эффективно.
