212-2 Ремонт Focus I

Монтажные блоки предохранителей и реле

Для замены предохранителя или реле отсоединяем клемму «мину­сового» провода от аккумулятор­ной батареи.

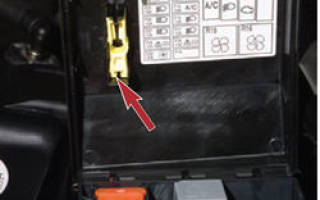

На крышке дополнительного блока размещены щипцы.

. которыми извлекаем предо­хранители.
Также на крышке символами показаны расположение предохранителей, защищаемые ими электрические цепи и назначение реле.
Чтобы получить доступ к блоку предохранителей в салоне.

. снимаем крышку.
На ее внутренней стороне нанесе­ны символы, обозначающие защи­щаемые предохранителями цепи.
Предохранитель удобнее вынуть щипцами.
Для замены реле, расположенных в монтажном блоке над предохра­нителями.

. крестообразной отверткой от­ворачиваем пять саморезов крепления полки, установленной под панелью приборов со стороны водителя.

Отводим полку от панели приборов.
На полке закреплена колодка диагностического разъема.

Поддев отверткой фиксатор.

. вынимаем колодку диагно­стического разъема из полки.

Головкой «на 7» отворачиваем два болта крепления монтаж­ного блока к кронштейну.

Нажав на два фиксатора.

. вынимаем блок из крон­штейна.

Заменяем неисправное реле.

Основной монтажный блок, расположенный в салоне:
1 — блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице);
2 — резерв;
3 — реле стартера;
4 — реле прерывистого режима работы очистителя стекла двери задка;
5 — реле прерывистого режима работы очистителя ветрового стекла;
6 — реле звукового сигнала;
7 — реле блока временной задержки;
8 — реле обогрева заднего стекла/стекла двери задка и наружных зеркал заднего вида.

Дополнительный монтажный блок, расположенный в моторном отсеке: 1 —блок предохранителей (номер, цвет, номинальный ток предохранителей, а также защищаемые цепи указаны в таблице);
2 — реле зажигания;
3 — резерв;
4 — реле обогрева ветрового стекла;
5 — реле дальнего света фар;
6 — реле ближнего света фар;
7 — главное реле системы управления двигателем;
8 — реле топливного насоса;
9 — реле компрессора кондиционера;
10 — резерв;
11 — реле дополнительного вентилятора системы охлаждения двигателя;
12 — реле вентилятора системы охлаждения двигателя.

Плавкий предохранитель F65, защищающий цепь централь­ного замка, установлен на об­ратной стороне основного мон­тажного блока.
Для снятия некоторых узлов, на­пример главного тормозного ци­линдра, необходимо снять мон­тажный блок, установленный в мо­торном отсеке. Но блок не имеет соединительных разъемов — про­вода жгута подсоединены к выво­дам каждого предохранителя и ре­ле напрямую.
Это представляет большую слож­ность в отсоединении проводов от блока. Поэтому в этой ситуации, отключив аккумуляторную бата­рею.

. головкой «на 7» отворачиваем саморез крепления корпуса блока.

. затем, нажав на два фиксатора.

. снимаем блок с кронштейна и отводим в сторону, не отсоединяя от него проводов.

Почему не работает центральный замок на ВАЗ-2112: основные причины

Центральный замок, или как его коротко называют «ЦЗ» — нужная и необходимая вещь для любого автомобиля, позволяющая владельцу лишь одним движением руки открыть и закрыть любую дверь в автомобиле. Однако случается так, что эта система перестаёт функционировать полностью, либо отдельные её части не работают должным образом.

Существуют причины по которым может отказать та или иная часть центрального замка, и о каждой мы расскажем ниже подробно.

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

• Регулировка тяги , которая соединяет кнопку замка и привод сделана неправильно. Эта причина способствует неправильному положению тяги и отсутствия контакта с электроприводом.
• Кнопка задевает часть обшивки и не даёт возможности опуститься ей на необходимую глубину для обеспечения контакта тяги с электроприводом. Несмотря на то, что водительская дверь закрывается, сигналов на остальные двери так и не приходит.

Проверьте состояние металлической тяги.

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

• Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
• После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
• Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
• Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок.

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

В случае поломки самого активатора, требуется заменить электропривод на новый и провести его замену. Обратите внимание на тот, факт, что привод должен иметь пять проводов различных расцветок.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

• Установленный в двери электропривод предназначен не только для управления замком, но и для выдачи сигнала на блок ЦЗ. Он же в свою очередь передаёт команды на остальные двери по открытию и закрытию дверей.
• Для того, чтобы привод водительской двери был настолько многофункциональным он имеет целых пять проводов, в отличии от стандартных приводов с двумя. Дополнительные каналы предназначены для связи с блоком управления центрального замка.

Привод для водительской и пассажирской двери.

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей. Таким же образом происходит и их открытие.

Реле центрального замка предохранитель

Инструменты пользователя

Инструменты сайта

Содержание

Блоки предохранителей и реле

Если у Вас отказал прикуриватель, стеклоподъемники и обогрев заднего стекла, всё сразу. Меняем предохранитель F5 (прикуриватель) в блоке YB – сгоревший.ЗАРАБОТАЕТ ВСЕ.
Если у вас перестало что-то работать, а в описаниях предохранителей этого нет, то ищите по описаниям предохранителей, что еще не работает и меняйте этот предохранитель, по аналогии как написано выше. На реле и предохранители может заводиться еще что-нибудь, что не описано в схемах.

Если не можете найти неисправность, есть вопросы, предложения или уточнения, то пишите в форуме Блок предохранителей и реле. Сделал описание.
Описание блоков под капотом и бардачком изначально сделал форумчанин ВГА, за что ему огромное спасибо.

Места расположения блоков

Блоки предохранителей расположены в четырех местах:

Описание блока под капотом (QC)

До блока можно добраться не снимая воздухоприток. Одеваем перчатки, открываем капот (не забудьте выключить ключ зажигания). Отгибаем правую металлическую защелку и открываем крышку. Далее выводим ее аккуратно из под воздухозаборника, может цепляться за провода. Устанавливаем в обратной последовательности. Запасные предохранители расположены на крышке, на ней же и наклейка с описанием реле и предохранителей на Английском и Китайском языках. Рисунок выложил terra

Предохранители:
1-Ближний свет (левая лампа)
2-Ближний свет (правая лампа)
3-Бензонасос (контакты реле)
4-Дальний свет (левая лампа)
5-Мотор вентилятора салона
6-Дальний свет (правая лампа)
7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты)
8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты)
9-запасной
10–
11-запасной
12-Стартер (контакты реле)
13-Блок сигнализации и управления замками дверей.
14-Лампа заднего хода
15-Модуль зажигания
16-Генератор (обмотка возбуждения)
17-Габаритные огни правая сторона
18-Передние противотуманки
19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка)
20-Габаритные огни левая сторона
21-Задние противотуманки
22-резерв
23-Стоп сигналы
24-Реле стартера (обмотка)
25-Компрессор кондиционера
26-АБС контроллер
27-Блок управления двигателем (контакты 17,18)

Реле:
К1 Реле мотора вентиляции салона
К2 Реле бензонасоса
К3 Реле №3 моторов охлаждения двигателя
К4 Реле стартера
К5 Реле Ближнего света
К6 Реле дальнего света
К7 Реле №2 моторов охлаждения двигателя
К8 Резерв
К9 Реле передних противотуманок
К10 Реле задних противотуманок
К11 Реле №1 моторов охлаждения двигателя
К12 Реле повышения скорости моторов охлаждения двигателя
К13 Резерв

Описание блока под маленьким бардачком (YB)

Маленький бардачок снимается просто, открываем его и тянем не сильно вверх, отсоединяем пружину из паза в торпеде. Запасные предохранители расположены слева вертикально.

Выглядит вот так:

Предохранители:
F1-Регулятор яркости подсветки приборов
F2-Датчик концентрации кислорода, клапан абсорбера, спидометр
F3-Топливные форсунки
F4-Кондиционер
F5-Прикуриватель, стеклоподъемники, обогрев зеркал
F6-Комбинация приборов
F7-Магнитола постоянное питание
F8-диагностический разъем
F9-Комбинация приборов
F10-Задний стеклоочиститель
F11-Передний стеклоочиститель
F12-Реле ближнего и дальнего света
F13-Подушки безопасности
F14-Магнитола (управление АСС)
F15-Электропривод зеркал
F16-Обогрев сидений
F17-ЭБУ двигателя
F18-Блок комфорта и сигнализации ISU
F19-Стеклоподъемники
F20-Мотор люка в крыше
F21-Выключатель (замок) зажигания
F22-освещение салона
F23-Кнопки управления люком
F24-Звуковой сигнал
F25-Заслонка рециркуляции воздуха (мотор и кнопка)
F26-Реле кондиционера
F27-Обогрев зеркал заднего вида
F28– АМ1 (через замок зажигания идёт на линии АСС и IG1)
F29– АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера)
F30-розетка в багажнике

Реле:
К1-Реле вентилятора системы охлаждения
К2, К3, К4 – Резерв
К5-Реле звукового сигнала
К6-Реле включения габаритов
К7-Реле кондиционера

Описание блока комфорта (ISU)

В данный момент четкого описания нет.

Данный блок отвечает за такие функции как: рециркуляция воздуха, замки и датчики открытия дверей и капота, сигнализация, освещение салона, стеклопдъемники, указатели поворота, аварийка, зуммер открытия двери, обогреватель зеркал и заднего стекла и другие.

Подробнее смотри: Блок комфорта (ISU) описание и электрическая схема.

Установлен возле правой ноги переднего пассажира. Чтоб увидеть предохранители необходимо фактически лечь на коврик.

Сигналка и ЦЗ, ВАЗ-2110

В данном обзоре рассмотрено, как подключить сигнализацию к центральному замку следующих авто: ВАЗ-21099, а также 2110 и 2115. Есть три стандартных схемы подключения: для ЦЗ, управляемых отрицательной полярностью, положительной и переменной. Но для разных автомобилей существуют свои нюансы. Иногда требуется добавлять предохранитель на провод «+12 Вольт», иногда – наоборот, этого не требуется. Замки ВАЗ, в свою очередь, относятся к самому простому типу, к первому. Но стандартная схема, публикуемая в Интернете, для них не подходит.

Особенности центрального замка ВАЗ

Всем известно, что в «Ладах» перечисленных здесь моделей используется ЦЗ, управляемый отрицательной полярностью. Это значит буквально следующее: подаём «0 Вольт» на один проводок – все замки закрываются. Подаём это же напряжение на другой провод (второй) – они отпираются. Так сделано во многих европейских авто. А что такое «подать «0 Вольт»? Это значит, подключить провод к массе.

Блок управления центральным замком имеет следующую распайку:

1. Чёрный провод – масса (подключен всё время);
2. Розовый – питание «+12V» (используется встроенный предохранитель);
3. Жёлтый, красный – подключены к исполнительным механизмам в дверях (эти провода к сигналке не подключают!);
4. Коричневый, белый – управляющие провода, как раз те, о которых уже говорилось.

Рассмотрим схему подключения ЦЗ, которая реализована «с завода»:

Сначала можно решить, что для наших целей подходит треугольный разъём (обозначен как «С»), так как он содержит управляющие контакты. Но, обратите внимание – в штатной схеме используется микропереключатель, расположенный в водительской двери. Мы разорвём два провода, идущих от этого переключателя, а в разрывы будут подключены реле, встроенные в блок сигнализации. Другие варианты исключены.

Подружим сигнализацию и ЦЗ

Блок любой современной сигнализации снабжается двумя реле, подключаемыми к блоку управления ЦЗ. Одно реле является открывающим, второе – запирающим, а схема в общем случае выглядит так:

Зелёный и белый шнуры, идущие от блока сигналки, в нашем случае потребуются, как и указано на схеме. Впрочем, нужны будут не только они. Включать контакты реле мы будем в разрывы штатной проводки. Значит, шнуров будет не 2, а 4.

Схема подключения ЦЗ ВАЗ

Ещё раз посмотрите на схему, опубликованную в первой главе. Реле мы будем включать в разрыв белого и коричневого провода, идущих от микропереключателя к БУ ЦЗ. И очевидно, что разорвать эти провода проще возле 8-контактного разъёма. Того самого, который показан вначале.

Чтобы не возникло вопросов, покажем то, что должно получиться в результате:

Общие контакты соединяют с проводами, выходящими от микрика. Белый шнур продолжает собой коричневый провод, идущий из двери, и так далее. Нормально замкнутые контакты используются тоже, наряду с нормально разомкнутыми. Таковы особенности подключения к ЦЗ ВАЗ.

Примерная последовательность действий, выполняемых установщиком:

1. Изготовить и проложить 4-жильный кабель, проходящий от блока сигналки к 8-контактному разъёму;
2. Осуществить подключение кабеля на стороне блока сигнализации (см. последнюю схему);
3. Возле 8-контактного разъёма разорвать белый и коричневый провода, идущие от микропереключателя (контакты 5 и 7). Главное – не перепутать их с проводами, идущими на треугольный разъём «С»;
4. Выполнить подключение в разрывы проводов, белого и коричневого. На этом – всё.

Мы привели эту последовательность затем, чтобы ещё раз подчеркнуть – реле включаются между микриком и БУ ЦЗ. Никаких дополнительных устройств подключать не потребуется. А в результате, автоматика сигналки сможет управлять состоянием замков.

Помните, что монтаж выполняют, сняв минусовую клемму с аккумулятора.

Все провода, добавляемые в конструкцию авто, должны быть защищены (используйте термостойкие трубки либо изоленту). Скрутка – не самый плохой метод соединить два провода. Но ещё лучше использовать пайку.

Интересный нюанс, из практики

Казалось бы, если человек имеет опыт работы с электрооборудованием, он может выполнить всё, согласно приведённой инструкции. В результате, если не будет допущено ошибок, вы можете столкнуться с интересным феноменом. Вместо закрытия будет происходить кратковременное запирание с последующим открыванием. И – наоборот. Что в этом случае делать?

Взгляните, что именно может присутствовать в некоторых из комплектаций:

В водительской двери может отсутствовать исполнительный механизм. И тогда, к БУ ЦЗ подключать сигналку бесполезно. Нет актуатора, а значит, некому закрывать или открывать дверь и передвигать рычажок микрика. Допустим, замки закрываются, а затем мы убираем массу с коричневого провода и получаем следующее: белый провод находится на массе, происходит отпирание.

Отмечаем следующее: выполнять монтаж можно только тогда, когда вы уверены, что в водительской двери есть актуатор.

Были комплектации, где установлен только микропереключатель. Здесь не нужна самонадеянность – добавить актуатор будет сложно, так как к нему должна идти штатная проводка. С завода, как вы понимаете, она может отсутствовать. И что тогда делать, непонятно.

Остался один нерассмотренный вопрос – где именно расположен блок управления ЦЗ. В указанных моделях ВАЗ если ЦЗ есть, то есть и БУ. А расположен он под крышкой торпеды, рядом с водителем, справа:

Снимаем «бороду» торпеды и смотрим, что находится справа вверху. На одной плоскости с разъёмом магнитолы прикреплены две коробочки – требуемая нам, а также иммобилайзер (если он есть).

Мы бы слукавили, если бы не сказали о том, что в действительности есть другой вариант установки сигналки. Штатно на актуаторы идут всего два силовых кабеля. Имея отвод питания, снабжённый предохранителем, эти кабели подключают к реле сигналки напрямую. Такой вариант, как вы догадываетесь, не является рекомендуемым. Представьте, что будет, если сигнализация сломается. ЦЗ должен остаться, а в данном случае это не будет выполнено. Удачного подключения!
