Магнитола работает а звука нет причины

Подробное руководство по ремонту автомагнитол в домашних условиях

Ни одно электронное устройство, в том числе автомобильная магнитола, не может работать вечно. Какой бы качественной не была аудиосистема, она может выйти из строя, а причин тому может быть множество. В каких случаях производится ремонт автомагнитол, и какие неисправности характерны для головных устройств — об этом мы расскажем ниже.

Почему может поломаться устройство?

По каким причинам магнитола в машине не работает и выключается при запуске двигателя, почему устройство не включается, не видит и не читает флешку, фонит и заикается, греется?

Сначала предлагаем ознакомиться с основными причинами неисправностей:

1. Система перестала работать по причине загрязненности внутренних механизмов. Если магнитола эксплуатируется в жестких условиях, внутри может скапливаться пыль, грязь, а это, в свою очередь, может стать причиной повреждения как оптических, так и механических составляющих устройства. Если в девайсе застрял диск, то это, вероятнее всего, связано с загрязнением.
2. Причиной неработоспособности могут быть и неполадки механического характера, как показывает практика, в таком случае неисправности обычно связаны с цепью питания. Такие проблемы могут быть обусловлены неправильным подключением системы. Возможно, системе не хватает мощности, из-за этого он выключается при увеличении громкости.
3. Перегорел предохранитель. Как известно, за работу всех электроприборов в автомобиле отвечают предохранители, а также реле. Возможно такое, что предохранитель, установленный на самой автомагнитоле, вышел из строя.
4. Выход из строя самого девайса.

Возможные неисправности и варианты их устранения

Итак, как достать головное устройство и произвести ремонт магнитолы своими руками, предлагаем узнать об основных неполадках в работе систем, а также вариантах их устранения. Где отремонтировать автомагнитолу? В любом специализированном сервисном центре, но сейчас мы предлагаем узнать, как осуществить ремонт такой системы в домашних условиях.

Нет подсветки экрана или девайс не включается

Какие причины могут привести к такой неисправности:

1. В большинстве случаев причина кроется в том, что на девайс не подается питание +5. В данном случае после демонтажа и разбора устройства следует произвести проверку контакта под номером 2 на разъеме CN701. На этот контакт должно подаваться напряжение величиной 14 вольт, впоследствии оно поступает на коллекторные элементы транзисторов. В том случае, если напряжение отсутствует, то вероятнее всего, придется менять транзисторы или стабилитрон.
2. Нет сигнала о включении питания. В данном случае диагностика сводится к проверке уровня напряжения на контакте под номером 40 контроллера IZ901. Помимо этого, рекомендуем также убедиться в том, что на контакт под номером 3 поступает сигнал (автор видео — Дмитрий Епишев).

Система включается, но звук либо отсутствует, либо фонит

Если аудиосистема работает, а нет звука либо звук отключается или фонит, то причин может быть множество.

Все они зависят от конкретной ситуации:

1. Силовой агрегат запускается, автомагнитола активируется, но звучание отсутствует. В том случае, если звук пропал, то вероятнее всего, это обусловлено отсутствием импульса Stand By. При таких неполадках рекомендуем произвести диагностику сигнала повышенного уровня на 4.8 вольт — имеется в виду контакт под номером 4 на контроллере IC901. При отсутствии звука, а также поступающего сигнала на контакт процедура ремонта будет заключаться в перепайке контроллера. Если же контроллер целый и рабочий, то необходимо проверить работоспособность контактов на усилительных элементах мощности.
2. Следующая ситуация — головное устройство запускается, но звук при этом фонит. В том случае, если звук фонит, когда вы пытаетесь увеличить громкость, то в первую очередь следует произвести диагностику наличия напряжения на так называемых базах. Величина параметр не должна соответствовать нулевому значению.
   Если же напряжение на базах нулевое, то в данном случае необходимо будет произвести замену транзисторных компонентов. Помимо этого, появление фона может быть связано с неработоспособностью кнопки на панели управления Mute. Если она действительно не работает, то причину следует искать в контроллере. Если контроллер целый, а звук все равно некорректный, то проверьте работоспособность транзисторного элемента Q802.
3. Кроме того, часто такие неполадки связаны с выходом из строя одной либо сразу нескольких схема на усилительном устройстве. При отсутствии звука следует произвести проверку всех компонентов, расположенных на участке от входа до выхода на схемах. Есть вероятность, что из строя вышли схема либо конденсаторы (автор видео — канал Gripells).

Магнитола не воспроизводит диски, карты памяти либо диск застрял

Почему головное устройство не воспроизводит данные с карты памяти или диска, как вытащить его, если он застрял?

Такая неисправность может произойти по следующим причинам:

1. Чаще всего такие проблемы связаны с тем, что аудиосистема не воспринимает формат музыкального трека, записанного на диск или флешку. Ремонтировать такую магнитолу не нужно, необходимо записать музыку в другом формате.
2. Зачастую проблемы с воспроизведением треков, а также заиканием дисков обусловлены загрязнением оптических компонентов, в частности, речь идет о линзе. Если система действительно не функционирует из-за загрязнений, то решить такую неполадку можно путем установки специального очищающего диска в привод. Перед использованием необходимо изучить инструкцию по эксплуатации к диску. Если такая очистка не помогла, то можно попытаться продуть внутренние компоненты системы пылесосом или разобрать девайс и очистить оптическую линзу кусочком ваты.
3. Проблема может быть обусловлена отсутствием тока лазера. В данном случае избавиться от неисправности можно методом регулировки лазерного луча.
4. Неполадки в работе проводки или шлейфов. В ходе длительного использования в конструкции девайса могут ослабнуть шурупы, в таком случае их нужно просто подтянуть. Если же произошла утечка в работе резисторных элементов, то поврежденные детали подлежат замене.

Не работают кнопки

Если не работают кнопки, то в первую очередь это может быть обусловлено их механическим повреждением. Для того, чтобы избавиться от такой проблемы, придется разбирать девайс, в частности, вам потребуется передняя панель, на которой эти кнопки установлены. После разбора необходимо произвести диагностику состояния элементов — есть вероятность, что неисправность связана с отсоединением контактов. Если это так, то их нужно заново перепаять. В том случае, если кнопка вышла из строя и ничего сделать не получается, то ее надо будет менять (автор видео — канал Radioblogful. Видеоблог паяльщика).

Кроме того, неработоспособность кнопок зачастую связана с неполадками в работе программной части. При таких проблемах можно попытаться перезагрузить девайс, если это не поможет, то нужно вернуть его настройки к заводским. Естественно, при этом вся конфигурация будет удалена из памяти. Если вы вернете девайс к заводской конфигурации, то перед дальнейшим использованием его надо будет отключить на 2-3 минуты.

Устройство греется

Как поступить, если аудиосистема постоянно греется и самостоятельно отключается:

1. Неисправность такого плана может быть обусловлена плохим питанием. Если питание будет отсутствовать, то запуск магнитолы будет невозможен, если же речь идет о сбоях в питании, то девайс будет выключаться без причины. В первую очередь следует произвести диагностику питающего провода — есть вероятность, что он отошел от разъема или повредился, в последнем случае провод подлежит замене.
2. Автомагнитола может перегреваться из-за несоответствующей вентиляции, а в результате перегрева она, разумеется, будет отключаться. Судя по отзывам наших соотечественников, такие неполадки более актуальны для головных девайсов от производителя Пионер, в таком случае перегрев не приедет в серьезным неполадкам. Если же девайс греется очень сильно, а также произвольно отключается, то следует продумать дополнительную вентиляцию для системы.
3. Неполадки в работе девайса могут быть обусловлены и сбоями в работе программной части. В таком случае, опять же, можно попробовать сбросить всю конфигурацию системы до заводской.

Фотогалерея «Диагностика работоспособности»

Видео «Как отремонтировать автомагнитолу, в которой нет звука»

В ролике ниже представлена процедура ремонта магнитолы Пионер, в которой отсутствует звук (автор видео — канал Radioblogful. Видеоблог паяльщика).

Магнитола работает но нет звука в колонках

Самое качественное оборудование со временем может выйти из строя. Если на магнитоле пропал звук, то решить подобную проблему можно самостоятельно. Прежде чем приступить к ремонту своими руками, следует определить, что привело к неисправности и плохому звуку. Магнитола работает, а звука нет: причины заключаются в неправильной настройке устройства или в плохом соединении с колонками.

Основные причины неисправностей

Если нет звука в колонках, то проблема не всегда заключается в неисправности магнитолы. Основными проблемами можно назвать следующее:

• Выход из строя динамиков. Основное предназначение устройства заключается в выводе звука. Провести ремонт самостоятельно получается не всегда, часто приходится проводить полную замену устройства. Ремонт рекомендуется доверять специалистам.
• Неполадки в работе усилителя. Часто автомагнитола подключается к динамикам через усилитель. Его назначение заключается в повышении качества исходящего сигнала. Если усилитель работает неправильно, то на динамики не будет выводиться звук.
• Ослабили контакты. Если магнитола включается, но плавает звук машине, есть вероятность ухудшения качества соединения. Даже ослабление одного контакта может стать причиной неисправности всей системы.
• Замкнула цепь питания. Для питания магнитолы требуется источник питания, причиной отсутствия контакта становится механическое воздействие или появление коррозии по причине повышенной влажности.
• Несоответствие мощности используемой акустической системы и установленной магнитолы. Прежде чем самостоятельно проводить улучшение акустики в машине, следует рассмотреть возможности магнитолы. Если неправильно подобрать оборудование, то оно может перегреться и выйти из строя. Ремонт усилителя проводится редко, чаще всего меняется на более подходящее устройство.

Для многих водителей магнитола в автомобиле является ее неотъемлемой частью. Так как позволяет во время поездки наслаждаться приятной музыкой или просто любимой песней. С таким сопровождением даже самая дальняя дорога не покажется скучной.

Как только возникают проблемы с работой автомагнитолы, то это доставляет массу неудобств. Водитель старается устранить ее и вернуть прежнюю работоспособность устройству. Одна из самых частых поломок – это отсутствие звука. Причин для этого много. Очень важно ее правильно установить. Только так можно рассчитывать на качественную работу устройства, после ремонта поломки. Иногда сделать это можно и своими руками, но лучше проконсультироваться с профессионалами. Они помогут в решении данной задачи и расскажут, что лучше делать в сложившейся ситуации.

Магнитола работает, а звука нет – причины

На первый взгляд в работе магнитолы ничего не изменилось. Она работает, как прежде, но вот звука нет. Часто это связано с поломкой цепей питания. Но бывают и другие ситуации, которые становятся поводом для того, чтобы пропал звук. К ним относят:

1. Неисправны динамики. В магнитоле их два и они могут просто поломаться. Тогда и звук воспроизводится не будет. Как показывает практика, в основном встречаются случаи, когда ломается один динамик. Это также сказывается на качестве звука, он становится тише. Если же не работают оба, то необходимо проводить полную диагностику устройства. Так как причиной поломки могла стать совершенно другая неполадка;
2. Неисправен усилитель;
3. Контакты на устройстве стали слабее. Со временем такое встречается. Один или несколько контактов нарушаются. Чтобы исправить ситуацию, достаточно их просто запаять;
4. Замыкание цепи. Это приводит к тому, что на оборудование поступает небольшое количество электрической энергии и ее не достаточно для полноценной его работы;
5. Использование мощной акустической системы. При ее выборе необходимо рассчитать возможности магнитолы. Способна ли их выдержать. В противном случае нагрузка на усилитель будет очень большая, что приведет к его поломке. Очень редко его ремонтируют, в основном заменяют на новый. Также проводят такую процедуру в том случае, когда звук хозяина не устраивает. Так как стандартный его вариант рассчитан на небольшие громкости, при ее увеличении звук сильно искажается.

Магнитола работает, а звука нет, что делать?

Работает звук в магнитоле Пионер или Супра по одному принципу, как показано на фото. Поэтому и схема устранения проблемы выполняется по одному типу. Главное, прежде, чем начать выполнять задуманное, правильно установить причину поломки. В противном случае можно лишь усугубить ситуацию и тогда ремонт не поможет, потребуется приобретение новой автомагнитолы.

Даже если пропал звук в машине, а магнитола работает, то не стоит отчаиваться. Если проблема кроется в усилителе, то необходимо взять паяльник, пинцет и новую деталь. Потом выполнить ряд последовательных мероприятий. Они заключаются в:

1. Отсоединении магнитолы;
2. Снятии верхней и нижней крышки устройства, а потом и лицевой панели;
3. Подготовке паяльника к работе. Для этого его разогревают. Работать ними необходимо крайне осторожно. Потому что, если прикоснуться к любому другому элементу, он может под воздействием высокой температуры сплавиться;
4. Проведении разогревания припы. Данная процедура выполняется на протяжении 20 минут с периодичными повторениями;
5. Снятие платы. Перед это им необходимо с помощью пассатижи фиксаторы сделать прямыми;
6. Выпаивании микросхемы. Детали, которые находятся рядом с ней, покрываются фольгой. Такое мероприятие позволяет их защитить от повреждений;
7. Подготовки места для установки новой детали. Для этого с плата изымаются припои, которые остались;
8. Установки нового плато. Часто его ножки загнуты не так как надо. Тогда, используя пинцет, их выпрямляют;
9. Фиксация микросхемы;
10. Паяния ножек детали;
11. Проверки правильности установки нового элемента;
12. Сборки устройства.

Потом его устанавливают на прежнее место. Проверяют качество работы. Во время ремонта необходимо следить за тем, чтобы он был правильно сделан. Так как новая разборка может привести к следующим нарушениям его работы.

На видео можно увидеть данный процесс. Он выполнен профессионалом, который имеет необходимые знания, умения и опыт работы. Специалисты наглядно продемонстрировал приемы, которые необходимо применить и, как лучше это сделать, чтобы добиться качественного результата.

Конечно, понять, почему магнитола работает, а звука нет, многим довольно не просто. Так как, на первый взгляд, это одно целое устройство. Поэтому и при выходе из строя одного элемента должна прекращать свою работу и вся магнитола. Но производители Супра и Пионер предусмотрели это и сделали его таким способом, чтобы детали не зависели одна от другой.

Это упрощает ремонт автомагнитолы.

Так достаточно заменить один из них, что займет меньше времени у будет дешевле. После этого устройство снова будет работать, как прежде: звук качественный и громкий.

Видео

Если устранить проблему не получилось, напишите в комментариях модель магнитолы.

Здравсвуйте! Магнитола Prology MDD-710 пропал звук на динамики. С линейного выхода сигнал есть (тихий) , по моему и на буфер то-же. Заменил усилитель (думал дело в нем) — эффект тот-же. Заранее благодарен!

Братан узнал в чем дело у меня также проблема

Разные причины могли привести к тому, что на магнитоле пропал звук. Одни неполадки можно устранить самостоятельно. Отдельные неисправности требуют обращения в квалифицированный сервисный центр или замены автомагнитолы на новую.

Почему нет звука на магнитоле

Если магнитола работает, а звука нет, то причины заключаются в нулевом уровне громкости или проблемах с микросхемой усилителя. В первом случае мог возникнуть сбой общих или звуковых настроек автомагнитолы.

Если в динамиках или идущих к ним проводах произошло короткое замыкание, то звучание незатронутых каналов становится слабее и искаженнее.

Когда автомобильная аудиосистема при такой ситуации включается на повышенную громкость, микросхема усилителя быстро перегорает и звучание пропадает. Причина, по которой плавает звук в машине при работе автомагнитолы, не всегда связана с настройками или электрикой. Перебои при прослушивании музыки нередко связаны с дефектными носителями: флешками, компакт-дисками и кассетами.

Что делать

Многие неисправности, из-за которых пропал звук в автомагнитоле, можно устранить самостоятельно, не прибегая к услугам сервисного центра. Например, проверка и коррекция параметров звука магнитол «Пионер», а также других брендов проводится в соответствии с инструкцией на устройство.

Как настроить магнитолу

Чтобы выполнить настройку звука, следует нажать и отпустить регулятор громкости. В том случае, если пропало аудио на одной из сторон, необходимо правильно настроить стереобаланс. Для этого следует нажимать регулятор параметров громкости автомагнитолы, пока на дисплее не отобразится надпись «BAL» и цифра. Поворотом ручки стереобаланс выставляется на ноль, по центру. Громкость левой и правой стороны автомобильной аудиосистемы станет одинаковой.

Для настройки параметров аудио магнитолы Pioneer нажимается кнопка «Audio» для выбора функции «Fad». После этого кнопками «влево» и «вправо» выставляется баланс между левой и правой стороной, а кнопками «вверх» и «вниз» — между передними и задними каналами автоакустики. Можно настроить магнитолу заново, выполнив сброс на заводские параметры. Необходимо острым предметом нажать и удерживать в течение нескольких секунд кнопку «Reset», которая находится на передней панели или под ней. Эта процедура проводится на машине с установленным и подключенным аккумулятором.

Замена усилителя

Если исправны динамики, но нет звука в колонках, то проблема заключается в выходе микросхемы усилителя из строя. В этом случае необходимо обладать навыками работы с паяльником и познаниями в радиоэлектронике. Поскольку все детали внутри автомагнитолы установлены плотно, следует проявлять осторожность, чтобы исключить опасность случайного повреждения.

Вначале плата вынимается из металлического корпуса и обезжиривается с обратной стороны. Затем выпаивается неисправная микросхема. После этого подготавливается посадочное место под новую микросхему усилителя путем тщательной очистки от старого припоя. При необходимости выводы у детали подгибаются пинцетом и линейкой. Припаивание осуществляется с особой осторожностью. Соседние детали можно защитить фольгой. После установки платы в шасси к магнитоле подключаются колонки, подводится питание и проверяется работоспособность.

Зачистка шлейфа

Эта процедура может выполняться на магнитолах, в которых узлы соединены между собой шлейфами. Необходимо приготовить спирт или ацетон, ватный тампон и ластик. Затем разбирается магнитола, ослабляется защелка, закрепляющая соединительный шлейф. Чтобы не ошибиться при установке, следует пометить расположение шлейфа относительно гнезда.

Внимательным осмотром определяется наличие загрязнений и повреждений. Вначале следует пройтись по контактам шлейфа ластиком. Затем выполняется тонкая очистка с помощью ватной палочки, смоченной в спирте или ацетоне. Следует в обоих случаях проявлять осторожность, чтобы не повредить тонкие контакты. Обратное подсоединение шлейфа осуществляется по ранее сделанной пометке.

Если работает только одна сторона колонок

Причиной этой неполадки становится неправильное подсоединение самих динамиков или нарушение стереобаланса. Еще одной причиной отсутствия звука в колонках одной из сторон является плохой контакт в шлейфе автомагнитолы, который нередко возникает из-за окисления или постоянного сотрясения устройства.

Таким образом, определить, почему не работает звук на магнитоле, можно самостоятельно. Выполнение необходимых настроек и устранение неисправностей также не вызовет существенных трудностей.

Типичные неисправности лазерных приводов

Рекомендации по ремонту оптических лазерных приводов

Лазерные дисководы получили широкое распространение в электронике. Любой DVD-проигрыватель, CD/MP3-магнитола, музыкальный центр имеют в своём составе лазерный привод.

В большинстве случаев в ремонт такие аппараты попадают как раз из-за поломки лазерных приводов.

Неисправности, вызванные поломкой лазерного привода довольно схожи, и сводятся к одному – лазерный диск либо не читается, либо происходит сбой воспроизведения музыки (CD/MP3) или видео (DVD).

Следует отметить, что срок службы лазерного диода, который есть в составе любого дискового аппарата, составляет в среднем 3-5 лет. Наивно думать, что DVD-плеер будет работать 10 и более лет! Загляните в инструкцию DVD-плеера…

Вообще первое, что необходимо спрашивать, когда Вам на ремонт приносят какой-либо дисковый аппарат – это сколько лет аппарату и как интенсивно им пользовались. Если ответом будет 3 и более лет, то вероятность того, что неисправен оптический блок резко возрастает. Как часто пользовались аппаратом тоже важно, ведь лазерный привод, это электронно-механическое устройство. Число миниатюрных двигателей в одном лазерном приводе наврядли будет меньше 2-3.

Первый из тройки – привод шпинделя. Он отвечает за раскрутку лазерного диска. Очень большое число неисправностей связано именно с ним. Вот пример.

Второй – привод оптического блока. Этот привод отвечает за позиционирование лазерной головки вдоль диска. Довольно редко выходит из строя.

Третий – привод загрузки/выгрузки (LOAD). Выгрузка и загрузка диска в дисковод. Неисправности этого двигателя довольно редки, и, как правило, легки при ремонте.

На практике в ходу такая неисправность. В основном у CD/MP3-автомагнитол.

Звук при воспроизведении частенько пропадает. Резко появляется и также пропадает. Присутствует “заикание”.

У DVD-плееров неисправность проявляется следующим образом.

Диск считывается очень долго, после чего на дисплее появляется надпись (ERROR или NO DISK). Возможно случайное “зависание” диска. Повторная установка диска решает проблему, и диск с записью воспроизводится нормально.

Причина такого “непонятного” поведения бывает связана не с неисправностью оптического лазерного блока, а с неисправностью привода шпинделя.

Дело в том, что двигатель шпинделя должен раскручиваться с определёнными оборотами. Число оборотов подстраивается системой обратной связи. Так что не надо думать, что диск крутится сам по себе. Подал 3 вольта на движок и всё! Нет! Частоту вращения диска регулирует сложная система корректировки. Если двигатель шпинделя неисправен, тогда даже система корректировки плохо справляется, и происходят сбои. Двигатель не выдаёт нужные обороты, “сбоит”.

Поэтому, если проявляется нижеописанная неисправность, не спешите заменять оптический лазерный блок!

Заменить привод шпинделя дешевле, чем покупка оптического лазерного блока. Можно временно заменить привод двигателем из другого аппарата или найти подходящий в запаснике.

Очень часто встречается неисправность у CD/MP3-магнитол с вертикальной установкой диска.

Диск раскручивается, но диск не загружается. Пишет ERROR или NO DISK.

Оптический лазерный блок боится пыли и грязи. Достаточно тонкого мелкодисперсного налёта пыли на верхней линзе, чтобы диск перестал считываться. Магнитолы с вертикальной установкой диска более уязвимы к пыли, загрузка диска происходит сверху и количество попадающей пыли возрастает.

Дисковые автомагнитолы в этом случае более защищены, у них щелевая загрузка диска.

Мелкодисперсный налёт пыли можно удалить с поверхности линзы лазерного блока обычной ватной палочкой или просто кусочком ваты. Смачивать вату чистящими средствами не надо, можно испортить линзу! Круговыми движениями проводим по поверхности линзы ватной палочкой 3-4 раза. Убеждаемя в отсутствии остатков крупной пыли на линзе и всё!

Нажимать на линзу не следует, она крепится на пружинящих проводках! По ним подаётся питание на электромагнит фокусировки. Они довольно крепкие, но при чрезмерном усилии и их можно повредить.

Нередки случаи, что после такой простой чистки работа прибора полностью восстанавливается.

Основная трудность в данной операции состоит в том, чтобы грамотно разобрать аппарат и добраться до лазерной головки. Сложнее всего это сделать у музыкальных центров с блоком загрузки на 3 диска или чейнджером (когда диски размещены в боксе – как тарелки в сушилке), а также у автомобильных CD/MP3-проигрывателей и DVD-плееров с щелевой загрузкой диска.

Поэтому на страницах сайта я разместил информацию и по разборке всевозможных CD-приводов:

Эти методики помогут, если нужно разобрать CD-привод, но нет опыта в данном деле.

Иногда чистка линзы не помогает. Причина в том, что внутри оптического блока есть призма, на неё тоже со временем оседат пыль. Разбирать оптический блок нет смысла. Лучше заменить блок целиком.

При ремонте электроники с неисправностями, явно указывающими на дефект лазерного привода, можно использовать следующие приёмы:

Проверить механическую часть лазерного привода на наличие заклинивания шестерёнок, каретки, исправности соединительных гибких шлейфов. Гибкие шлейфы лучше “прозвонить” мультиметром, а лучше проверить заменой. Очень часто шлейф “звонится” мультиметром как исправный, но поскольку при работе он изгибается, то плохой контакт вновь даёт о себе знать.

В DVD-плеерах самым “слабеньким” шлейфом является тот, который соединяет лазерную головку и основную плату. Его замена не редко устраняет неисправность с “зависанием” диска, плохой или долгой загрузкой диска, сбоями при воспроизведении.

Проверить есть ли свечение лазера. После установки диска, включается красный лазер (только у DVD) на несколько секунд. В этот момент, необходимо смотря сбоку проконтролировать наличие свечения. Помните! Лазер вреден для здоровья! Прямое попадание лазерного луча в глаза чревато потерей зрения. Будьте осторожны!

Произвести чистку линзы оптического блока. Как это сделать, уже было рассказано.

Визуально проследить загрузку диска, его раскрутку. Произвести замену привода шпинделя методом подстановки.

По возможности заменить, хотя бы временно, для проверки, лазерный оптический блок. Вот здесь рассказано о том, как быстро заменить лазер в DVD.

Кроме лазера могут быть и другие причины неисправности. Об основных неисправностях DVD-плееров я уже рассказывал.

Тема ремонта дисковых аппаратов довольно обширна, здесь приведены лишь некоторые рекомендации и советы. Для более глубокого понимания работы лазерных дисковых проигрывателей не будет лишним ознакомиться с общими принципами работы таких приборов. Думаю, книга “CD-проигрыватели. Схемотехника” Авраменко Ю.Ф., будет очень полезна для понимания работы дисковых устройств.

Типичные неисправности автомагнитолы: как их найти и устранить?

Автомобильная магнитола, как и любое другое устройство или механизм в машине, может выйти из строя. Как показывает практика, ремонт автомагнитол обычно проводится в случае неправильной эксплуатации устройства или при возникновении неисправностей, не связанных с использованием. В этой статье мы предлагаем ознакомиться с основными причинами и способами устранения поломок аудиосистем.

Причины

Ни для кого не секрет, что со временем эксплуатации механические элементы мультимедийной системы имеют свойство изнашиваться. Итак, если система не включается или отключается, необходимо произвести либо ее ремонт, либо замену.

Но для начала давайте разберемся в основных причинах, по которым не работает магнитола:

1. Загрязненность устройства. Если перестала работать магнитола, это может быть связано с загрязнением механизмов — между ними может скапливаться грязь или пыль, особенно, если система используется в жестких условиях. Как правило, в таком случае ломаются оптические либо механические компоненты. Одним из признаков загрязнения является залипание диска и невозможность его нормального воспроизведения.
2. Также причиной, могут служить механические неисправности. Такой тип поломки обычно связан с цепью питания. Если подключение головного устройства было произведено неправильно изначально, либо для электроцепи характерны резкие перепады, то удивляться нечему. Первый симптом проблем с цепью питания — это отсутствие подсветки экрана или невозможность запуска магнитолы.

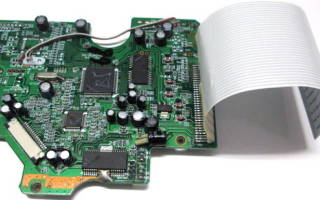

Плата аудиосистемы для авто

Неисправности и способы их устранения

Перед тем, как вытащить магнитолу из машины и приступить к ее ремонту, ознакомьтесь с перечнем неисправностей, характерных для аудиосистем. Достать и отремонтировать автомагнитолу из машины — не такая проблема, но перед тем, как ее вытащить, необходимо точно знать, что ремонтировать.

Отсутствует подсветка дисплея или система не включается

1. Возможно, проблема заключается в отсутствии питания на +5. Если вы решили достать устройство и отремонтировать своими руками, в первую очередь нужно уделить внимание диагностике второго контакта разъема СN701. На нем должно быть напряжение в плюсе на 14 вольт, это напряжение должно передаваться на коллекторы транзисторов. Если напряжения нет, ремонт автомагнитол заключается в замене транзисторов либо стабилитрона.
2. Отсутствует сигнал активации питания. Перед тем, как производить ремонт автомагнитол, нужно проверить напряжение + 4.8 вольта на сороковом контакте контроллера IZ901. Также следует проверить наличие импульса на третьем контакте контроллера.

Прозвонка мультимедийной системы мультиметром

Автомагнитола включается, но нет звука либо фонит

Ремонт автомагнитол самостоятельно или у специалиста требуется проводить, если громкости звука нет или при увеличении громкости и проигрывании треков звук фонит.

Вариантов может быть несколько:

1. При запуске двигателя звука нет. Если звук пропал и при увеличении громкости или его нет, обычно это связано с отсутствием сигнала Stand.By. В этом случае, когда звук пропал и его нет, следует проверить импульс высокого уровня на +4.8 вольт. Речь идет о четвертом контакте контроллера IC901. Если звук пропал, при этом импульса нет, то ремонт автомагнитол заключается в замене контроллера. Если при запуске двигателя и увеличении громкости звук пропал, нужно произвести диагностику четырех контактов усилителей мощности.
2. При запуске двигателя звук фонит. Если звук фонит при увеличении громкости, проверьте наличие напряжения на базах, полученный параметр не должен быть равен нулю. Часто бывает, что звук фонит при увеличении громкости по причине нулевого напряжения — если это так, то ремонт автомагнитол будет основываться на замене транзисторов. Также звук иногда фонит при повышении громкости из-за нерабочей кнопки Mute — есть вероятность, что проблема заключается в контроллере. Если с громкостью звука возникли проблемы, нужно произвести диагностику транзистора Q802.
3. Проблемы с громкостью могут быть обусловлены неработоспособностью одной или нескольких схем на усилителе. Если звучания нет, нужно продиагностировать весь «путь» от входа и до выхода каждой схемы. Ремонт магнитол сводится к замене переходных конденсаторов или схем.

Не читает диски, флешку либо диск застрял

Почему магнитола не читает флешку или диск после запуска двигателя? Диск застрял, заикается, система не видит флешку?

Причины могут быть следующие:

1. Магнитола не читает флешку, не видит диск или диск заикается либо застрял после запуска двигателя. Возможно, устройство просто не понимает формат записи. Ремонт магнитол в данном случае не требуется, нужно просто записать диск в другом формате.
2. Если система при старте двигателя не видит диск, диск застрял, заикается или греется, это может быть связано с загрязнением оптической линзы. Как сказано выше, проблемы в работе кнопок и устройства в целом после запуска двигателя могут быть связаны именно с грязью. В этом случае проблема решается путем использования специального чистящего диска. Эксплуатация такого диска осуществляется в соответствии с требованиями, указанными в инструкции. Можно произвести самостоятельную очистку системы путем продува элементов или очищением с помощью ватки.
3. Еще одной причиной может служить отсутствие тока лазера, избавиться от такой неисправности можно путем его регулировки.
4. Неработоспособность шлейфов и проводов. Возможно, в ходе эксплуатации авто внутри конструкции просто ослабли шурупы, либо это может быть протечка резисторов.

Не работают кнопки

Не работают кнопки — причин несколько. Во-первых, это может быть механическое повреждение кнопок. Чтобы восстановить работоспособность кнопок, необходимо разобрать переднюю панель и проверить состояние контактов. Возможно, контакты от кнопок просто отходят и их необходимо перепаять. Если кнопка является неработоспособной, то ее придется менять.

Во-вторых, проблема с кнопками может быть обусловлена сбоем в работе программного обеспечения. Неисправность решается путем перезагрузки аудиосистемы и возврата ее функционала к заводской конфигурации. Все настройки будут стерты из памяти. После возвращения к заводским настройкам устройство необходимо отключить на несколько минут.

Устройство греется

Если магнитола греется и произвольно выключается, причин может быть несколько:

1. Система греется и выключается в результате плохой запитки. Отсутствие питание приведет к тому, что магнитола выключается произвольно, либо это связано со сбоями в питании. Когда магнитола греется и выключается, нужно проверить кабель питания — возможно, он просто отходит или переломился, тогда его придется менять.
2. Девайс греется из-за плохой вентиляции и при перегреве выключается. Если система греется, это говорит о недостаточно вентиляции. Такая неисправность актуальна для магнитол Pioneer и, как уверяют автовладельцы таких систем, в этом нет ничего страшного. Но если система греется постоянно и при этом выключается, нужно продумать дополнительную вентиляцию.
3. Иногда устройство выключается из-за сбоев в обеспечении программном. Такую неисправность можно попытаться решить путем сброса магнитолы к заводским настройкам.

Видео «Ремонт не включающейся магнитолы своими руками»
