Установка электропривода замка багажника Ваз 2114, Ваз 2115, Ваз 2113, Лада Самара 2

Ситуацию, когда открыть багажный отсек автомобиля ваз 2113 необходимо при работающем двигателе, представить нетрудно. Например, вы решили загрузить багажник, пока прогревается двигатель. Однако при работе двигателя ключ от замка крышки багажника или двери задка обычно находится на связке вместе с ключом зажигания (а тот «занят», он в замке!), и требуется немалая ловкость пальцев, чтобы снять его со связки. Можно, конечно, приспособить вместо тугого колечка легкосъемный карабин, но гораздо удобнее установить на автомобиль электропривод замка багажного отсека. Нажал кнопку — багажник открылся, а за ключами даже в карман лезть не надо.

Включать питание электропривода замка багажника можно не только кнопкой. Большинство автомобильных сигнализаций снабжено функцией открытия багажника, иногда независимо от открытия дверей.

Рассмотрим вариант установки электропривода замка багажного отсека на автомобилях ВАЗ-2115 и ВАЗ-2109.

На автомобиль ВАЗ-2115 электропривод замка крышки багажника можно установить тремя способами:

– подсоединить к стандартному замку крышки багажника электропривод замка двери (установочный комплект электропривода показан на фото слева);
– заменить замок крышки багажника ВАЗ-2115 на аналогичный от ВАЗ-2110 и также снабдить его электроприводом замка двери;
– установить комплект электропривода крышки багажника, который встречается в продаже (на фото).

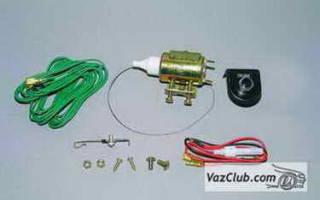

Установочный комплект электропривода замка двери

Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи. Открываем крышку багажника ваз 2114.

…извлекаем замок пистона.

Также поддев отверткой,…

Аналогично снимаем еще три пистона…

…и снимаем пластмассовый кожух замка.

Удерживая ключом «на 7» резьбовую втулку, шлицевой отверткой отворачиваем стопорный винт тяги.

Устанавливаем под стопорный винт шайбу большого диаметра и заворачиваем винт.

Выгибаем из входящей в комплект электропривода проволочной тяги крючок с межосевым расстоянием около 20 мм…

…и зацепляем его за стопорный винт (под установленной шайбой) и за ушко рейки электропривода.

Крепим электропривод ваз 2115 двумя саморезами к усилителю крышки багажника.

Электропривод легко помещается в пластмассовом кожухе замка.

Как вариант, устанавливаем электропривод замка двери с заменой замка крышки багажника ВАЗ-2115 на замок крышки багажника от автомобиля ВАЗ-2110.

Головкой «на 10» отворачиваем три гайки шпилек крепления замка к крышке багажника…

. и снимаем замок.

Устанавливаем замок крышки багажника от ВАЗ 2110 и регулируем его положение.

Установленный на крышку багажника замок от ВАЗ-2110.

Из отрезка проволоки изготавливаем тягу, соединяющую рычаг замка с ушком рейки электропривода.

Устанавливаем электропривод рядом с правым фонарем.

При этом электропривод не будет закрыт пластмассовым кожухом, а в нем самом придется сделать отверстие под тягу.

Запас мощности такого электропривода невелик и в случае загустевания смазки в замке или снижении напряжения аккумуляторной батареи, например, после длительной стоянки, крышка багажника ваз 2113 может не открыться.

Поэтому лучше установить на автомобиль специальный электропривод-соленоид, имеющий более высокую мощность.

На усилителе крышки багажника размечаем места для установки кронштейна электропривода (для наглядности замок крышки багажника снят).

Для надежного крепления кронштейна электропривода необходимо, чтобы из усилителя выступали две шпильки. Для этого…

. сверлом диаметром 5,5 мм сверлим два отверстия в усилителе крышки багажника.

Привариваем (или припаиваем) к отрезку проволоки два винта М5,…

…изгибаем проволоку и вставляем ее в полость между внутренней и внешней панелями крышки багажника.

На выступающие шпильки…

…устанавливаем кронштейн и крепим его гайками.

Закрепляем электропривод в кронштейне. Трос соленоида зацепляем за стопорный винт с шайбой.

Установленный на крышку багажника электропривод-соленоид.

Подаем питание к электроприводу, прокладывая провода в усилителе крышки багажника ваз 2114 параллельно стандартному жгуту проводов.

Кнопка открытия крышки багажника должна быть нефиксирующейся (питание подается, пока кнопка удерживается пальцем). Кнопку можно установить в удобное место, например, на облицовку тоннеля пола вместо пластмассовой заглушки.

Подсоединяем наконечники проводов питания к кнопке.

Устанавливаем кнопку в отверстие облицовки тоннеля пола. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи,…

…открываем крышку багажника без ключа.

Для установки электропривода соленоида в дверь задка автомобиля ВАЗ-2109 снимаем обивку двери задка.

Размечаем и сверлим в усилителе два отверстия для крепления электропривода и,…

…установив под один из винтов провод «массы»,…

Необходимо изменить направление тяги электропривода на 90°. Для этого из отрезка тормозной трубки изготавливаем направляющую для троса электропривода.

Рис. 1. Изготавливаем из отрезка уголка кронштейн

Головкой «на 10» отворачиваем два болта крепления редуктора стеклоочистителя.

Крепим кронштейн и вворачиваем в его отверстие штуцер тормозной трубки.

Смазав трос, вставляем его в направляющую и подсоединяем к защелке замка двери задка.

Еще один вариант — провести трос при помощи ролика механизма стеклоподъемника от ВАЗ-2101–07, втулки и винта М4х30 с шайбой.

Отворачиваем винт крышки редуктора стеклоочистителя.

Устанавливаем на его место ролик.

Подбираем длину троса так, чтобы он не отводил защелку замка, но в то же время не провисал. Сделав петлю, обжимаем трос скобкой и крепим его к язычку замка.

Прокладываем провода питания электропривода по периметру двери задка в салон и под обивкой потолка — к панели приборов.

Кнопку включения электропривода устанавливаем в удобном месте,…

…например, в левой нижней части панели приборов.

Подсоединяем провода питания к кнопке включения электропривода замка двери задка. Подсоединив клемму «минусового» провода к выводу аккумуляторной батареи, проверяем работу электропривода.

Основные аспекты регулировки замка багажника и установки электропривода ВАЗ 2114-2115

Современный мир таков, что даже в собственном дворе оставить машину с неисправным замком — достаточно опасное дело, что уж говорить о дальних путешествиях. Если вы заметили характерные симптомы неисправности детали, нужно немедленно взять ситуацию под контроль. В данной статье будет освещен замок багажника ВАЗ 2114. О неисправностях, замене и установке – читайте в статье.

Регулировка и ремонт замка крышки багажника и капота ВАЗ четырнадцатой модели

Если багажник открывается сам по себе, это значит, что в машине завелся призрак или пора привести замок в порядок. Скорее второе, чем первое, поэтому если крышка плохо прилегает или открывается, когда машина наскакивает на кочку, ее нужно отрегулировать и проверить запорный «зуб замка». Это элемент, который при закрытии заскакивает внутрь замка, за счет чего деталь заблокирована.

Если на месте, где находится деталь есть потертость, значит можно произвести замену полностью с опорной площадкой. Если багажник издает странные звуки, например, шатается, возможно, вышел из строя уплотнитель.

Итак, причины неисправности следующие:

• требуется подкрутить или демонтировать уплотнители;
• запорная площадка или шток находятся в неудобном положении;
• появились зазоры или лопнула сердцевина устройства.

Нужно помнить, что замена замка багажника осуществляется полностью, потому как конструкция отпирания двери и капота не подлежит разбору (автор видео — Дима Прокофьев).

Инструкция по демонтажу и замене механизма

1. Купить подходящее устройство. Можно выбрать подходящую деталь для автомобиля Лада Гранта. Это хороший вариант, так как в нем есть электропривод и концевик. К сожалению, при установке детали этого варианта придется установить собственное крепление, можно сделать его из стального угла небольшого размера, например, 40*40*4 мм.
2. Уголок можно вырезать подходящим инструментом, например, болгаркой. При этом важно учитывать размеры купленного устройства, а также места, где он будет установлен.
3. Изготовленную металлическую деталь нужно покрыть подходящим цветом.
4. Затем заглушить отверстие от ранее установленного замка. Для этого можно воспользоваться заглушкой от ручного стеклоподъемника. Ее тоже нужно покрасить идентичным цветом.
5. Если при монтаже изделия необходимо было избавиться от дворника, можно воспользоваться идущими от него проводами и подключить один к приводу детали, а второй к разъему монтажного блока.
6. Вернуть кронштейн и закрутить готовое устройство фиксации.

Фотогалерея «Замена замка»

На фото предоставлена дополнительная информация о демонтаже устройства.

Алгоритм установки электропривода замка крышки багажника

Электропривод багажника ВАЗ 2115 и ВАЗ 2114 лучше всего устанавливать из стандартного комплекта.

Для монтажа нужно подготовить:

1. Трос, изготовленный из металлического материала. Его размеры 1,5 мм на 0,5 м.
2. Несколько проводов около 5 метров длиной каждый, для контактного подключения.
3. Болты-саморезы.
4. Контактные группы от клеммной колодки.
5. Кнопка для открытия замка.
6. Держатель и предохранитель.

Электрозамок

Работа происходит таким образом:

1. Нужно 7 ключом зафиксировать втулку и при помощи отвертки отвернуть стопорный винт тягового механизма. Под винт установить шайбу.
2. Из подготовленного комплекта с электрическим приводом изготовить крюк диаметром около 20 мм. Эту деталь зацепить за винт замка и рейку электропровода. Реле установить на багажник используя болты-саморезы.
3. Скрепить пластину с активатором, оставив зазор около 15 мм, после чего установить непосредственно активатор. Делается это при помощи болтов-саморезов.
4. Из заготовленного тросика сделать тягу, которая соединит рычаг изделия с рейкой. Соединить деталь со стопорным механизмом и язычком изготовления.
5. Подключая провода, трос можно провести при помощи монтажа роликового механизма, который имеется в стеклоподъемнике. Остальные провода нужно спрятать под потолком автомобиля, затянув под обшивку салона.
6. Далее следует обычное подключение к аккумулятору и установка предохранителя.

Видео «Замок багажника ваз 2114»

Больше информации об устройстве фиксации можно узнать из ролика от автора Евгений Чашков.
