Принцип работы турбокомпрессорного двигателя.

• ” onclick=”window.open(this.href,’win2′,’status=no,toolbar=no,scrollbars=yes,titlebar=no,menubar=no,resizable=yes,w > Печать
• E-mail

Дата Категория: Транспорт

Чтобы получить энергию для движения, в автомобильном двигателе сгорает смесь топлива с воздухом. Чем больше воздуха добавлено в смесь, тем мощнее работает двигатель. Обычный двигатель втягивает воздух в каждый из своих цилиндров, когда поршень в цилиндре идет вниз. Но самые лучшие двигатели втягивают в цилиндры еще и дополнительный воздух. Это делается с помощью устройства под названием турбокомпрессор.

В турбокомпрессоре есть турбина, которая приводится в движение от горячих газов, образующихся в двигателе автомобиля. Турбинный компрессор под большим давлением подает свежий воздух в цилиндры, в результате чего там происходит более полное сгорание топлива. Нагнетая дополнительный воздух в цилиндры, турбокомпрессор увеличивает мощность двигателя, не меняя его размеров.

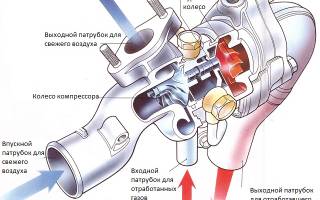

Турбокомпрессор

Турбинный компрессор двигателя (голубой диск на верхнем рисунке) принимает свежий впускной воздух (голубые стрелы) и под сильным давлением направляет его в цилиндры. Компрессор приводится в движение турбиной (красный диск), которая и дала название всему устройству. А турбина вращается под действием горячих газов, выходящих из двигателя (красные стрелы). Центральный подшипник служит общей опорой компрессору и турбине.

Мощная добавка

Установленный на двигатель автомобиля (левый рисунок), турбокомпрессор (в голубом кружке) может значительно увеличить мощность двигателя. Первые модели турбокомпрессорных двигателей имели неприятное свойство перегреваться. Но теперь такие двигатели настолько отработаны, что применяются на всех типах машин: от лучших спортивных до малолитражек.

Для большей мощности двигателя

Турбокомпрессорный двигатель (рисунок ниже) использует горячие выхлопные газы (розовые на рисунке) для вращения турбины и вдувания сжатого воздуха (голубого на рисунке) в цилиндры. Выпускной клапан стравливает избыточное давление воздуха. Турбокомпрессор двигателя (в синем кружочке) представлен отдельно в увеличенном виде на среднем рисунке.

Приводится в движение энергией горячих выхлопных газов

Турбинное колесо, приводимое в движение горячими выхлопными газами двигателя (оранжевые стрелки), может вращаться с частотой до 100 000 оборотов в минуту. Компрессор вращается вместе с турбиной. Он засасывает свежий воздух (голубые стрелки) и под высоким давлением вталкивает этот воздух в цилиндры двигателя. Исполнительный механизм, состоящий из датчика и регулятора, поддерживает постоянным давление воздуха на входе в цилиндры.

Воздух под высоким давлением

Выхлопные газы (оранжевые на картинке справа) попадают на турбину и раскручивают колесо, которое находится на одном валу с колесом компрессора. Компрессорное колесо, крутясь как вентилятор (голубой), засасывает свежий воздух, сжимает его и под высоким давлением направляет в цилиндры.

Чем отличается турбина от компрессора и что лучше?

Увеличение мощности автомобиля — тема не новая, но всегда актуальная. Чтобы решить эту проблему у автовладельца есть два варианта — установить компрессор или турбину. Оба устройства призваны увеличить продуктивность работы двигателя, но каждое имеет свою нюансы и особенности. Ниже рассмотрим, чем отличается турбина от компрессора и установка какого именно устройства будет нужна в конкретных случаях.

Немного теории

Для начала стоит разобраться, каким именно способом увеличивается мощность силового агрегата. Сперва банальное описание, как функционирует ДВС: работает он на воздушно-топливной смеси, которая воспламеняется и сгорает в цилиндрах, обеспечивая мотор необходимой энергией для работы. Смесь состоит из двух компонентов — воздуха и топлива (дизель или бензин).

Для эффективного сгорания топливо-воздушной смеси в цилиндрах требуется определенное количество топлива и определенное количество воздуха. И если с подачей большего количества топлива особых проблем нет, то загнать в цилиндр больше воздуха уже не так просто.

Для решения этой задачи может использоваться турбина или компрессор, которые мы и рассматриваем в данной статье. И хотя оба этих устройства нагнетают воздух в двигатель, работают они по совершенно разным принципам.

Компрессор

Это устройство нагнетания воздуха механического типа, оно появилось раньше турбин, но до сих пор используется как производителями автомобилей, так и тюнинговыми автосервисами. Компрессор монтируется, можно сказать, «рядом с мотором» и напрямую не вмешивается в его конструкцию.

Существует три типа компрессоров: центробежный, роторный и винтовой. Основное отличие между ними заключается в способе сжатия воздуха и его подаче на впуск двигателя.

Принцип работы центробежного, роторного и винтового компрессора

Центробежный компрессор — это крыльчатка, которая вращается с большой скоростью и нагнетает воздух в корпус компрессора. Скорость вращения может достигать 50-60 тысяч оборотов в минуту. При этом воздух, который попадает в центральную часть крыльчатки, смещается к ее краю под действием центробежной силы. В результате воздух выходит из крыльчатки с высокой скоростью, но под низким давлением. Дальше, для повышения давления воздуха используется диффузор, который состоит из расположенных вокруг крыльчатки лопаток. Эти лопатки преобразуют быстрый поток воздуха с низким давлением в медленный поток воздуха, но большим давлением. Данный тип компрессора является самым распространенным и самым эффективным.

Роторный компрессор состоит из двух кулачковых валов, которые вращаются и нагнетают воздух во впускной коллектор. Роторные компрессоры, отличаются большими размерами и располагаются непосредственно над двигателем.

Винтовой компрессор состоит из двух роторов, похожих на набор червячных передач. В результате их движения воздух оказывается между лопастями, таким образом он сжимается и подается на впуск двигателя. Винтовой ротор требует высокой точности при производстве, поэтому он достаточно дорогой.

Какой бы не была конструкция компрессора, он всегда навешивается на ременную передачу коленчатого вала, а значит для сжатия воздуха он использует энергию самого двигателя.

Плюсы компрессора:

• требует минимального сервисного обслуживания;
• долгий срок службы, чаще всего хватает на весь период пользования автомобилем;
• нет вмешательства в строение двигателя;
• не требует моторного масла для смазки;
• эффективно работает на низких оборотах;

Минусы компрессора:

• мощность заметно ниже, чем у турбины;

Читайте также: MPI двигатель — что это такое.

Турбина

Принцип работы турбины

В отличие от компрессора, турбина «встраивается» в двигатель, использует его масло и функционирует от выхлопных газов, то есть происходит «вмешательство» в систему выпуска.

Принцип работы турбины следующий: газы поступают на выпуск двигателя, далее идут на горячее колесо турбины (раскручивая его), энергия вращения передаётся на холодное колесо, которое начинает быстро вращаться и нагнетать воздух на впуск двигателя.

Плюсы турбины:

• более высокая эффективность работы;
• использует энергию выхлопных газов;

Минусы турбины:

• эффективно работает на высоких оборотах;
• присутствует так называемый турболаг или задержка между нажатием на педаль газа и увеличением мощности двигателя;
• использует моторное масло для смазки, а потому двигатель требует более частой его замены;
• повышенный расход масла;
• недолгий срок эксплуатации, в лучшем случае — до 200 тыс. километров;
• высокая стоимость ремонта;
• сложности в установке;

Фактически, главный и единственный плюс турбины — это внушительное увеличение мощности двигателя, дальше идут одни минусы.

Читайте также: Что такое TSI двигатель.

Что лучше турбина или компрессор?

На самом деле всё зависит от того, какой именно эффект нужен автовладельцу, а это всегда строго индивидуально. Можно подвести следующие итоги.

Турбина. Даёт огромный прирост мощности двигателя, вплоть до 40%. Актуально для ралли-заездов или для поклонников стритрейсинга. Правда, придётся серьёзно потратится, как на покупку самого устройства, так и на его монтаж, настройку и техобслуживание. Плюс нужно мириться с большим расходом масла, туролагом и частыми ремонтами.

Компрессор. Подходит водителям, которым не нужна такое внушительное повышение мощности двигателя. При этом автовладелец не хочет иметь проблем с обслуживанием оборудования, поскольку компрессор используется по принципу «поставил, настроил и забыл» — его срока эксплуатации хватит на весь период пользования машиной. Да и стоимость самого устройства в разы ниже.

Установка турбокомпрессора: плюсы и минусы

Сегодня автомобилисты стараются по максимуму усовершенствовать свое транспортное средство. В ход идут все способы увеличить мощность, развить скорость, создать уникальный дизайн. Установкой турбокомпрессора для двигателя никого нельзя удивить. Турбина встречается достаточно часто, поскольку для некоторых моделей двигателей является необходимостью.

Что такое турбокомпрессор, его составляющие

В погоне за лошадиными силами производители пришли к двум вариантам: либо увеличить объем потребляемой горючей смеси, либо давление поступающего воздуха. Подключение газотурбинного нагнетателя – один из двух основных способов увеличить мощность двигателя внутреннего сгорания.

Говоря простым языком, центробежный нагнетатель ­– сложная конструкция, которая преобразовывает потенциальную энергию выхлопа для усиления давления воздуха в мотор.

Чаще всего, в механизм турбонаддува входят:

1. Улитки турбины и компрессора;
2. Крыльчатки турбины и компрессора;
3. Подшипники.

Кольцо компрессора нагнетает воздушный поток в систему впуска, а улитка турбины проводит выхлоп и приводит в движение колесо турбины. Газы выходят через выхлопной тракт из крыльчаток турбины и компрессора. Вся конструкция помещается в корпус, который вмещает шарикоподшипниковый картридж и охлаждающий контур. Охлаждение – одна из основных частей турбонаддува, поскольку в процессе работы каждая составляющая подвергается сильным термодинамическим нагрузкам.

Температура выхлопа достигает 800-1100°С.

Из-за высоких температурных нагрузок тело турбины отливают из специфического чугуна, а в связи с высокой скоростью вращения вала компрессора смазочные материалы имеют уникальные характеристики.

Принцип работы турбокомпрессора

Основа работы турбокомпрессора – преобразование энергии выхлопных газов. Отработанный поток попадает на лопасти крыльчатки, установленной на валу. Одновременно запускаются лопасти компрессора, которые нагнетают воздух к цилиндрам мотора.

При использовании турбонагнетателя к цилиндрам попадает большее количество воздуха для генерации топливо-воздушной смеси. В итоге во время сгорания объем горючей смеси увеличивается, за счет смешивания с воздухом и сила, которая давит на поршень, становится больше.

Увеличение мощности двигателя, без увеличения оборотов дает меньший удельный расход топлива и высокая литровая мощность. В итоге после изменения объемов воздуха в цилиндрах повышается риск детонации. Из-за этого в конструкции турбодвигателей заранее предусмотрен меньший уровень сжатия и рекомендуется использование исключительно высокооктанового топлива.

Отдельным элементом системы турбонаддува является промежуточный охладитель – интеркулер. По сути, это просто радиатор. Однако благодаря ему удается сохранить плотность воздуха, чтобы не снижать КПД турбины.

Прямая необходимость в турбокомпрессоре есть у грузовиков и тяжелых автомобилей. Он способен повысить мощность и крутящий момент, не увеличивая при этом расход.

Преимущества и недостатки установки турбонаддува

Прежде чем бездумно устанавливать под капот турбину, уповая на повышение мощности лучше детально проанализировать преимущества и недостатки нагнетателя.

Благодаря турбокомпрессору можно получить:

• Увеличение мощности до 80%.
• При повышении производительности, не увеличивается объем камеры сгорания.
• Улучшение качества сгорания топлива.
• Увеличение концентрации воздуха при лучшем сгорании уменьшает выброс химических реагентов в атмосферу.

С другой стороны, установка турбины имеет ряд недостатков:

• Стоимость. Помимо дорогостоящей установки, быстрый износ конструкции «выльется» в «круглую» сумму.
• На низких оборотах двигатель может не выдавать необходимую мощность. В первую очередь – это связано с низким исходящим потоком газов. Их силы не хватает, чтобы разогнать лопасти крыльчатки до нужной скорости – эффект «турбоямы».
• Усиленные требования к моторному маслу, поскольку детали двигателя и турбины смазываются одним типом масла.
• Быстрый износ деталей цилиндропоршневой группы, за счет возрастания концентрации картерных газов.

Материалы и технология установки турбокомпрессора

Прежде чем начать работу, необходимо уточнить, что категорически запрещено использовать герметик для фиксации материалов. Под влиянием температуры выхлопа, структура герметика будет плавиться и, рано или поздно, частицы попадут в компрессор и приведут к нарушению работы двигателя.

Во время монтажа очень важно следить, чтобы на детали механизма не попали инородные жидкости и вещества.

Для начала под капотом проверяют исправность всех соединяющих шлангов и трубопроводов. Обязательно подлежат замене все масляные, топливные и воздушные фильтры. После чего досконально очищается маслопровод от инородных предметов. Удаляются все неисправные, поврежденные маслопроводы и патрубки.

Перед началом следующего этапа необходимо зачистить сапун мотора и промыть все подающие магистрали. Обязательно после этого слить все масло.

Монтаж центробежного нагнетателя происходит относительно конструкции маслопровода, без перегибов и вертикалей. Моторным маслом обрабатывают все места стыков и соединения турбины.

Увеличение мощности двигателя: опасность, охлаждение

Основное условие правильной работы нагнетателя – грамотное охлаждение. Чаще всего можно встретить масляное и комплексное охлаждение (антифриз + масло).

Первый способ появился вместе с понятием турбонаддува. Однако физико-химические свойства материала очень быстро поглощали температуру, провоцируя кипение. В результате происходит коксование, и проводящие каналы быстро забиваются.

Несмотря на то, что такая турбина проста по конструкции и сравнительно дешевая, требовательность к качеству маслу существенно возрастает. При несвоевременной замене или низком качестве смазывающего вещества сразу же проявятся все неисправности масляной системы.

При комплексном охлаждении устанавливается отдельный масляный контур и система с антифризом. Это значительно улучшает качество работы турбины, но усложняет ее конструкцию.

Масло, как и в первом случае, служит для охлаждения и смазки элементов нагнетателя, а антифриз предотвращает перегрев масла и подается из общей цепи охлаждения мотора.

Дополнительным элементом системы охлаждения является интеркулер. После некоторого времени непрерывной работы, турбина начинает нагонять горячий воздух. Как известно, чем выше температура воздуха, тем меньше в нем содержания кислорода. Чтобы не снижать из-за этого производительность турбонаддува, в конструкцию начали интегрировать вспомогательный охладитель – интеркулер.

Прежде чем заниматься выбором и установкой турбонагнетателя лучше ознакомиться с принципом ее работы наглядно:

Тюнинг автомобиля при помощи центробежного нагнетателя – распространенный способ увеличить мощность двигателя. На сегодняшний день автомобильные производители преодолели массу проблем на пути к безопасному повышению КПД мотора – турбина работает постоянно и наиболее эффективно при определенном значении оборотов. Специалисты всячески дополняют конструкцию турбины для достижения максимально продуктивного результата.

Турбокомпрессор: устройство,принцип работы,фото,видео.

Турбина в двигателе или как бывает называют турбокомпрессов дает больше мощности агрегату. Чтоб понять как устроен и принцип работы системы, рассмотрим это все в деталях.

Немного о турбокомпрессоре

Турбокомпрессор или его ещё называют «газотурбинный нагнетатель» (Centrifugal compressors или очень популярно называть «Turbocharger») — это осевой или центробежный компрессор, что функционирует вместе с турбиной. Это конструктивный основной элемент в автомобилях с газотурбированными двигателями.

Давление во впускной системе можно повысить при помощи установки турбокомпрессора, использующего энергию отработавших газов. При его использовании масса воздуха, имеющегося в камерах сгорания, увеличивается. Механический нагнетатель не так эффективен, как турбированный компрессор газов, потому что мощность двигателя не используется для привода.

Тем не менее, после установки центробежной турбины некоторые потери мощности неизбежны. Отработавшие газы из цилиндров не находят выхода, так как турбина преграждает их путь наружу. На двигатель приходится большая нагрузка по очистке цилиндров, вследствие того, что в выпускном тракте создаётся огромное давление. На эту задачу тратится некоторая часть мощности двигателя авто. Конечно, эта потеря ничтожна в сравнении с приростом мощности двигателя объёмом в 30–40%.

После установки центробежной турбины, можно столкнуться с ещё одной проблемой, которая в обиходе называется турбояма. Выходная мощность двигателя изменяется с отставанием от смены давления отработавших газов. Главными факторами, из-за которых образуется турбояма, являются силы трения, инерционность и нагрузка турбины.

Принцип работы автомобильного турбокомпрессора

Турбокомпрессор является сложным устройством, используемым в целях увеличения мощностных характеристик двигателя благодаря большему количеству воздуха, который подается в цилиндры. Принцип работы турбокомпрессора сводится к следующему:

• при попадании в мотор топливовоздушной смеси происходит ее сгорание, которая затем выходит через выхлопную трубу. В начале выпускного коллектора установлена крыльчатка, крепко соединенная с другой крыльчаткой, расположенной уже во впускном коллекторе;
• поток выходящих из двигателя выхлопных газов раскручивает крыльчатку, находящуюся в выпускном коллекторе, которая в свою очередь приводит в движение крыльчатку, установленную на впуске;
• так, в мотор поступает большее количество воздушной массы, а значит, в него подается и больше топлива. Как известно, чем больше сгорает топливной смеси, тем мощнее становится двигатель. Задача автомобильного турбокомпрессора как раз и состоит в том, чтобы поставлять в силовой агрегат больше воздуха для сжигания большего количества топлива, за счет чего и достигается значительная прибавка мощности.

Что такое турбо-яма?

Стоит добавить, что крыльчатка турбокомпрессора способна развивать до двухсот тысяч оборотов в минуту, благодаря чему данное устройство отличается большой инерционностью или, говоря иначе, имеет «турбо-яму», которая проявляется при резком нажатии на педаль газа. В этот момент крыльчатка медленно приводится в движение, и приходится некоторое время ждать, чтобы автомобиль начал набирать скорость.

Этот эффект имеет продолжительность всего несколько секунд, но, тем не менее, он не доставляет особого удовольствия при разгоне машины. На сегодняшний день производители, так или иначе, смогли устранить эффект «турбо-ямы» путем установки двух перепускных клапанов. Один предназначен для выработанных газов, задача второго состоит в том, чтобы перепускать избыток воздуха в трубопровод турбокомпрессора из впускного коллектора.

Благодаря этой системе обороты крыльчатки при сбросе газа уменьшаются в замедленном темпе, в то время как при резком нажатии на педаль акселератора происходит поступление воздушной массы в двигатель в полном объеме.

Функция турбины, настройка и ее дефекты

Функция турбокомпрессора заключается в том, чтобы увеличивать выходную мощность и крутящий момент двигателя. Благодаря турбине производители могут уменьшать количество рабочих цилиндров в двигателе без снижения мощности и крутящего момента.

Например, только трехцилиндровый 1,0 литровый турбомотор может выдавать мощность в 90 л.с. Добиться такой же производительности обычный бензиновый трехцилиндровый мотор без дорогостоящих модификаций не сможет ни один автопроизводитель.

Также 1,0 литровый турбированный трехцилиндровый двигатель имеет более низкий расход топлива и небольшой уровень выхлопных газов СО2.

Именно поэтому турбированные моторы стали очень распространенными в малолитражных бензиновых автомобилях за последние несколько лет.

Также все чаще стали выпускаться дизельные двигатели с двумя турбинами (Bi-Turbo), что позволяет производителям не только добиваться потрясающий мощности от дизельных автомобилей, но снижать уровень вредных веществ в выхлопе до рекордных значений.

В большинстве случаев работа современных турбокомпрессоров основана на тех же принципах, которые создал Швейцарский изобретатель Альфред Бучи. То есть большинство турбин в современных автомобилях работают от давления, образующего от выхлопных газах в камере сгорания двигателя.

Недавно также стали появляться турбины, которые могут работать, как от электричества, так и традиционно от газа, поступающего из выхлопной системы. Благодаря этому инженеры добились максимальной мощности и крутящего момента при небольших оборотах двигателя. Например, подобная турбо технология используется в дизельном 4,0 литровом моторе Audi V8 TDI, который устанавливается на кроссовер SQ7.

Эксплуатация и техническое обслуживание автомобильных турбин

С каждым годом во всем мире ужесточаются экологические требования к выхлопу современных автомобилей. В результате все больше новых автомобилей оснащаются турбинами. Таким образом автопроизводители пытаются выпускать автомобили, которые будут соответствовать жёстким экологическим нормам. Увы, без использования турбин в современных автомобилях добиться сокращения уровня вредных веществ в выхлопе без миллиардных инвестиций невозможно.

Виды и срок службы турбокомпрессоров

Основным недостатком работы турбины является возникающий на малых оборотах двигателя эффект «турбоямы». Он представляет собой временную задержку отклика системы на изменение оборотов двигателя. Для устранения этого недостатка разработаны различные виды турбокомпрессоров:

• Система twin-scroll, или раздельный турбокомпрессор. Конструкция имеет два канала, которые разделяют камеру турбины и, соответственно, поток отработавших газов. Это обеспечивает более быстрое реагирование, максимальную производительность турбины, а также предотвращает перекрытие выпускных каналов.
• Турбина с изменяемой геометрией (с переменным соплом). Такая конструкция чаще используется на дизеле. Она предусматривает изменение сечения входа в колесо турбины за счет подвижности ее лопастей. Смена угла поворота позволяет регулировать поток отработавших газов, благодаря чему происходит согласование скорости отработавших газов и рабочих оборотов двигателя. На бензиновом двигателе турбина с изменяемой геометрией часто устанавливается на спортивных автомобилях.К минусам турбокомпрессоров можно отнести и небольшой срок службы турбины. Для бензиновых двигателей он в среднем составляет 150 000 километров пробега машины. В свою очередь, ресурс турбины дизельного двигателя несколько больше и в среднем достигает 250 000 километров. При постоянной езде на высоких оборотах, а также при неправильном подборе масла сроки эксплуатации могут сократиться в два или даже в три раза.В зависимости от того, как работает турбина, на бензиновом или дизельном двигателе, можно судить о ее исправности. Сигналом о необходимости проверки узла является появление синего или черного дыма, снижение мощности двигателя, а также появление свиста и скрежета. Для профилактики неисправностей необходимо вовремя менять масло, воздушные фильтры и регулярно проходить техобслуживание.

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРИМЕНЕНИЯ ТУРБОНАДДУВА

1. Турбокомпрессор широко используется ввиду простоты конструкции и хороших эксплуатационных параметров. Турбонаддув позволяет увеличить мощность двигателя на 20-35%. Двигатель, вырабатывая повышенные крутящие моменты на средних и высоких оборотах, увеличивает скорость и экономичность автомобиля.
2. Турбокомпрессор в большинстве случаев не может быть причиной неисправностей двигателя, так как его работа зависит от работоспособности газораспределительной, воздушной и топливной систем.
3. Двигатель с турбокомпрессором имеет меньший выброс вредных газов в атмосферу, так как вырабатываются дополнительные выхлопные газы в двигатель. У сгораемого топлива становится меньше отходов.
4. Происходит экономия топлива на 5-20%. В небольших двигателях энергия сжигаемого топлива используется эффективней, увеличивается КПД.
5. На высокогорных дорогах такие двигатели работают более стабильно и с меньшими потерями мощности, чем их атмосферные аналоги.
6. Турбокомпрессор сам по себе является глушителем шума в системе выпуска.

О НЕДОСТАТКАХ

У турбированных двигателей кроме возникновения явлений «турбояма» и «турбоподхват» есть и другие недостатки.
Обслуживание их дороже в сравнении с «классическими». При эксплуатации приходится применять моторное масло специального назначения — его приходится регулярно менять. Двигатель с турбокомпрессором перед пуском должен несколько минут проработать на холостых оборотах. Также сразу не рекомендуется глушить мотор до остывания турбины.

Использование двух турбокомпрессоров и других турбо деталей

На некоторые двигатели устанавливается два турбокомпрессора разного размера. Малый турбокомпрессор быстрее набирает обороты, снижая тем самым задержку ускорения, а большой обеспечивает больший наддув при высокой скорости вращения двигателя.

Когда воздух сжимается, он нагревается, а при нагревании воздух расширяется. Поэтому повышение давления от турбокомпрессора происходит в результате нагревания воздуха до его впуска в двигатель. Для того, чтобы увеличить мощность двигателя, необходимо впустить в цилиндр как можно больше молекул воздуха, при этом не обязательно сжимать воздух сильнее.

Охладитель воздуха или охладитель наддувочного воздуха является дополнительным устройством, которое выглядит как радиатор, только воздух проходит как внутри, так и снаружи охладителя. При впуске воздух проходит через герметичный канал в охладитель, при этом более холодный воздух подается снаружи по ребрам при помощи вентиляторов охлаждения двигателя.

Охладитель увеличивает мощность двигателя, охлаждая сжатый воздух от компрессора перед его подачей в двигатель. Это значит, что если турбокомпрессор сжимает воздух под давлением 7 фунт/дюйм 2 (0,5 бар), охладитель осуществит подачу охлажденного воздуха под давлением 7 фунт/дюйм 2 (0,5 бар), который является более плотним и содержит больше молекул, чет теплый воздух.

Турбокомпрессоры также обладают преимуществом на большой высоте, где плотность воздуха ниже. Обычные двигатели будут работать слабее на большой высоте над уровнем моря, т.к. на каждый ход поршня подаваемая масса воздуха будет меньше. Мощность двигателя с турбокомпрессором также снизится, но менее заметно, т.к. разреженный воздух легче сжимать.

В старых автомобилях с карбюраторами автоматически увеличивается подачу топлива в соответствии с увеличением подачи воздуха. В современных автомобилях происходит то же самое. Система впрыска топлива ориентируется на данные датчика кислорода в выхлопе для определения необходимого соотношения топлива и воздуха, так что система автоматически увеличивает подачу топлива при установленном турбокомпрессоре.

При установке мощного турбокомпрессора на двигатель с впрыском топлива, система может не обеспечить необходимое количество топлива — либо программное обеспечение контроллера не допустит, либо инжекторы и насос не смогут осуществить необходимую подачу. В этом случае необходимо осуществлять уже другие модификации для максимального использования преимуществ турбокомпрессора.

Схема турбины с изменяемой геометрией (VNT)

Она также известна под названием – трубина с переменным соплом. Данный тип турбины используется в дизельных двигателях. Девять подвижных лопастей, установленных в турбокомпрессоре, регулируют прохождение потока газов к турбине. Увеличение и блокировка потока газов достигается при помощи привода, регулирующего угол наклона девяти лопастей. Скорость потока газов и давление нагнетаемого воздуха согласуются с количеством оборотов двигателя во время изменения угла наклона лопастей.

Следует напомнить о том, что некоторые двигатели используют несколько турбокомпрессоров. Возможно использование двух (Твин Турбо), трех или же четырёх. В таких конструкциях они устанавливаются последовательно. Первый используется при низких оборотах, а второй — при высоких. Также существует схема установки компрессоров, при которой они располагаются параллельно друг другу. Она используется на V-образных двигателях. На каждый ряд цилиндров приходится по компрессору. Бытует мнение, что один большой турбокомпрессор менее производителен, чем два маленьких.
