Что делать, если не работает кнопка сигнала на руле ВАЗ

Основная функция звукового сигнала автомобиля заключается в дополнительном оповещении/предупреждении иных участников дорожного движения о возможном создании потенциально опасной ситуации.

Вовремя данный звуковой сигнал способен предупредить пешехода, велосипедиста, другого автовладельца о том, что существует высокая вероятность ДТП.

По этой причине работоспособность кнопки автомобильного сигнала очень важна, а на территории Российской Федерации вообще запрещается эксплуатация транспортных средств с подобной неисправностью.

Что может стать причиной несрабатывания кнопки сигнала на руле автомобиля ВАЗ?

Часть возможных причин неисправности можно обнаружить в подкапотном пространстве:

• Плохой контакт или отсоединение клемм, ведущих к сигнальным системам транспортного средства. Необходимо выполнить визуальную проверку их состояния.
• Вышел из строя предохранитель или перемычка, расположенные в специальном блоке под капотом авто. Узнать отвечающий за сигнал элемент можно с помощью изображенной схемы, размещенной в том же отсеке.
• Перестали работать сами сигналки. Для их проверки требуется выполнить подсоединение проводов непосредственно к АКБ машины.
• Еще одна причина отсутствия сигнала может крыться непосредственно в
  самой кнопке руля. Практически всегда это является следствием неисправности сигнального контакта, расположенного под рулевым колесом.

Как снять и отремонтировать кнопку сигнала на руле на примере ВАЗ 2107

Выполнить самостоятельный ремонт кнопки сигнала на руле ВАЗ 2107 не составит большого труда.

Для этого достаточно ознакомиться со следующей инструкцией:

1. Изначально рекомендуется отключить массу с аккумулятора, так как предстоящая работа связана с электрикой. Это исключит вероятность появления короткого замыкания.

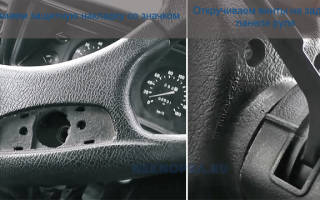

2. Для снятия верхней крышки рулевого колеса понадобится открутить с внутренней стороны два болта, воспользовавшись крестовой отверткой.
3. Сам руль демонтируется с помощью рожкового или обычного ключа на 24, которым откручивается фиксирующая гайка. Для окончательного снятия этой части потребуется выполнить качающие движения в разные стороны с одновременным давлением в свою сторону.
4. После снятия рулевого колеса можно обнаружить специальный контакт, который следует зачистить от окислений/загрязнений и подогнуть, если он расположен неправильно.
5. Вся конструкция собирается в первоначальное состояние в обратной последовательности.
6. Выполняет проверка работоспособности системы.

ВИДЕО ИНСТРУКЦИЯ
” alt=””>

Иногда, при постоянном/частом давлении на сигнальный контакт, язычок этого элемента может поломаться.

Некоторые автовладельцы предпочитают восстанавливать его целостность с помощью пайки. Но это дает только кратковременный результат.

Наиболее эффективное решение — замена подрулевого переключателя:

1. Первый этап полностью идентичен выше описанному. Нужно снять крышку и сам руль автомобиля с помощью отвертки и ключа, не забывая о предварительном отключении массы АКБ.
2. Следующий шаг — снятие кожуха с помощью демонтажа винтов крестообразной отверткой.
3. Из разъемов вынимаются провода. Важно запомнить их расположение, чтобы в дальнейшем осуществить правильное подсоединение.
4. Сам подрулевой переключатель фиксируется хомутом, который ослабляется за счет использования ключа на 8.
5. Окончательно снимается данная система.
6. Остается только выполнить закрепление новой детали, подсоединить три пары проводов в соответствующие разъемы (они все разные, поэтому ошибиться будет невозможно), осуществить установку рулевого колеса и верхней крышки, чтобы окончательно завершить ремонт кнопки сигнала на автомобиле ВАЗ 2107.

Ремонт звукового сигнала ВАЗ

Отсутствие звукового сигнала, на автомобиле, это неисправность, которая влияет на безопасность движения. Возможность вовремя предупредить или привлечь внимание пешеходов, а также других участников движения, непосредственно клаксоном, может помочь избежать создания аварийной ситуации или ДТП.

Такую неисправность, как отсутствие звукового сигнала, на автомобилях семейства ВАЗ, довольно легко диагностировать и ремонтировать своими руками. Для этого необходимо изучить схему подключения (она очень простая) и следуя указаниям, произвести необходимые проверки.

Схема звукового сигнала ВАЗ

Хотя схемы подключения немного отличаются, на «классике» и переднеприводных автомобилях ВАЗ, но они очень похожи. Отличие заключается только в маркировке реле и расположении предохранителя, в остальном, полностью идентичные.

Схема подключения звукового сигнала ВАЗ 2101, 2102, 2103,(2106 после 1993 г), без реле:

1. Звуковые сигналы С-308 и С-309, (2106 – 20.3721-01);
2. Аккумулятор;
3. Блок предохранителей (1 на сигнал);
4. Выключатель клаксона (кнопка на руле);
5. Генератор постоянного тока;

Схема звукового сигнала ВАЗ 2104, 2105, 2106, 2107, 2121, с реле:

1. Звуковые сигналы С-309 и С-308,;
2. Аккумулятор;
3. Генератор;
4. Блок предохранителей;
5. Кнопка включения клаксона на руле;
6. Реле звукового сигнала РС – 528;

Схема звуковых сигналов ВАЗ 2108, 2109, 21099, 2113, 2114, 2115:

1. Сигнал звуковой;
2. Монтажный блок предохранителей и реле;
3. Кнопка на руле;

Схема включения звукового сигнала ВАЗ 2110, 2111, 2112 и их модификаций:

1. Звуковой клаксон;
2. Клавиша включения на руле;
3. Монтажный блок с предохранителем (реле отсутствует)

Схема включения звукового сигнала на автомобилях ВАЗ 1117, 1118, 1119, 2192, 2194 (Калина), ВАЗ 2170, 2171, 2172 (Приора):

1. Монтажный блок предохранителей и реле (блок управления и комфорта);
2. Клавиша звукового сигнала на руле;
3. Звуковой сигнал;

Замена и ремонт звукового сигнала ВАЗ

Самая частая причина отсутствия звукового сигнала, кроется в самих сигналах. Причина механическая, влага и окисление приводят к блокировке звуковой мембраны и как следствие отсутствие колебаний и звукового эффекта. Иногда восстановить работоспособность можно, побрызгав в сигнал WD – 40 или аналогичным составом.

На автомобилях, там, где установлены два сигнала, как правило, они разной тональности, низкой и высокой. При выходе из строя одного сигнала, второй не сможет в полной мере обеспечить нужную мощность, и поэтому требуется замена. Как правило, многие сигналы снабжены винтом регулировки тональности, и при наличии хрипов, скрежетов и других нежелательных звуковых эффектов, можно с помощью регулировки добиться подходящего звучания. Так же, с их помощью можно сдвинуть «закисшую» мембрану, тем самым восстановив работоспособность сигнала.

Неисправности электрической цепи сигнала:

1) проверить наличие приходящей массы или напряжения, на самом сигнале (на старых системах, «плюс» постоянный, а управлялся сигнал по «минусу»). При наличии плюса и появляющегося минуса, при нажатии на «клаксон», заменить сами сигналы (сигналы неразборные, и при выходе из строя подлежат замене);

2) Проверить питающее напряжение (предохранитель, реле, монтажный блок);

3) Кнопка включения на руле (контакты, регулировку переключателей и трехрычажника), наличие массы на рулевой колонке;

– сигнал хрипит или пропадает:

– звуковой сигнал появляется самопроизвольно, при поворачивании рулевого колеса:

1) Неправильная регулировка подрулевого переключателя (сильно «поджат» к рулевому колесу);

2) Замыкание массы на рулевой колонке (провод управления сигналом);

Следует отметить, что на некоторых моделях «КАЛИНЫ» и «ПРИОРЫ» сигналы заведены в противоугонную систему (сигнализирует об открытии или закрытии дверей, исполняет роль охраной системы и сигнализации), и некоторые причины неисправности сигналов, могут быть связаны с ней.

Что делать, если не работает сигнал на ВАЗ-2110

Исправный звуковой сигнал автомобиля – это необходимость. Если клаксон не функционирует, то сидящий за рулем человек не сможет оповестить о своем приближении ни пешеходов, ни других водителей. В итоге несерьезная, казалось бы, поломка приводит к созданию аварийной ситуации с совершенно непрогнозируемыми последствиями. По этой причине при выявлении каких-либо неполадок в работе гудка следует поскорее приступить к их устранению. Почему же сигнал не работает конкретно на ВАЗ 2110-й модели, и как его исправить, расскажем далее.

Вероятные причины

По своему характеру неисправности сигнала у ВАЗ-2110 допустимо разделить на две группы.

В первом случае клаксон вообще не действует, как бы водитель ни нажимал на кнопку, расположенную в центре рулевого колеса.

Второй вариант – звук идет прерывисто, то есть сигнал начинает работать нестабильно.

Среди самых очевидных и легкоустранимых причин основной считается перегорание предохранителя. Обрыв плавкой вставки обесточивает всю электрическую цепь, и, соответственно, клаксон не функционирует вовсе. Для проверки достаточно включить вентилятор обогревателя. Он подсоединен к тому же защитному устройству.

Также нередко на 2110-й модели ломается и сам гудок. Эту версию принимают за основную, если установка исправного предохранителя не привела к положительному результату. Здесь придется повозиться дольше:

• сигнал снимают (он расположен за радиаторной решеткой);
• присоединяют напрямую к аккумулятору или другому 12-вольтному источнику питания (белый провод – «плюс», а черный – «минус»);
• если само устройство неисправно, то характерный звук оно не воспроизведет.

Когда же с узлом все в порядке, то следует заподозрить разрыв, произошедший где-то в цепи.

Следующая возможность – истирание прижимных контактов, установленных непосредственно в рулевой колонке. Это тем более вероятно, чем старше «десятка». Продлить, кстати, их срок эксплуатации нетрудно – достаточно регулярно обрабатывать контакты смазкой на основе графита.

Также иногда проблема кроется в окисленных выводах колодок. Осмотрите ту, что находится в рулевой колонке, и вторую – в подкапотном пространстве. Убедитесь заодно, что все проводки надежно закреплены.

В несрабатывании звукового сигнала реже виновато контактное кольцо. Размещается оно непосредственно в руле. Этот элемент 2110-й модели также со временем стирается и перестает выполнять возложенную на него функцию.

Устранение неисправности

Ознакомившись с причинами, из-за которых обычно не работает гудок, необходимо приступить к поиску и устранению неисправности.

Для восстановления функционирования сигнала, прежде всего, осматривают предохранитель. Он располагается в монтажном блоке и имеет обозначение F7. Если плавкая вставка повреждена, то устанавливается новое устройство. Параллельно проверяются его разъемы и при надобности чистятся.

Если новый предохранитель сразу перегорает или описанная неприятность происходит с ним через короткий промежуток времени, то, возможно, первопричиной являются скачки напряжения. Здесь придется осмотреть всю бортовую сеть.

Когда выяснится, что отказал сам сигнал ВАЗ-2110 (как делать проверку, мы описали выше), то его придется менять на новый. Обойдется он примерно в 350-550 рублей.

Если есть основания подозревать возникновение короткого замыкания, то вооружайтесь мультиметром и приступайте к диагностике. О названной проблеме свидетельствует отсутствие напряжения на обоих проводах при нажатой кнопке. Обратите внимание на особенность схемы подключения гудка – цепь постоянно присоединена к плюсу, минус же разорван клаксоном.

Приход в негодность кольцевого и прижимных контактов обозначает, что придется купить новую кнопку, поскольку данные элементы отдельно приобрести невозможно. Когда же они в целом выглядят пристойно, то вернуть работоспособность сигналу удастся, если осуществить их очистку. В любом случае придется разобрать рулевую колонку машины.

Замена клаксона

Работы выполняются таким образом:

• снимите защитную накладку кнопки;
• отвинтите три болта, фиксирующие подвижную пластину;
• осмотрите контакты, почистите их и испробуйте;
• если не помогло, то ключом на 24 мм немного слабьте гайку и потяните баранку на себя;
• когда она поддастся, окончательно отверните крепеж и демонтируйте руль;
• осмотрите контактное кольцо.

Далее загляните вглубь – там есть две круглых бронзовых нашлепки. Замкните их – раздался звук, значит, гудок в порядке и проблема именно в кнопке. Если ничего не случилось, то сломался сигнал.

Сам гудок, как ранее отмечалось, спрятан за радиаторной решеткой. Удерживает его на месте одна гайка на 13 мм. Отвинтить ее удобнее рожковым ключом. Далее отключите разъем сигнала и вытащите устройство.

Новый гудок желательно проверить на работоспособность. Если все в порядке, то ставьте деталь на место.

После соберите руль и убедитесь, что узел работает.

Гудок от Волги – реально ли поставить на ВАЗ

Тем, кто хочет усилить громкость звучания сигнала ВАЗ-2110, есть смысл заменить штатный на изделие, предназначенное для Волги. Вы можете взять как элемент старого типа, так и новый – разницы между ними нет никакой.

Однако стоит учитывать один нюанс – устройство для Лады имеет два провода: минус и плюс, в то время как гудок от ГАЗ оснащен только одним кабелем (положительным). Проще говоря, в Волгах цепь замыкается на общую массу автомобиля, то есть его кузов.

Имеется и еще одно обстоятельство. Гудок «десятки» потребляет всего 5 ампер, а газовский аналог – 8. Так как они ставятся комплектом (2 шт.), то выйдет 16 А. То есть в электрической цепи понадобится более сильный предохранитель.

Дополнительно родную схему ВАЗ-2110 придется усложнить монтажом реле, рассчитанным на четыре контактные группы. Реле допустимо ставить там, где удобно. Выбирайте:

• монтажный блок салона;
• подкапотное пространство (тут его изолируют от влаги).

Работы выполняются так:

• снимите радиаторную решетку;
• отключите от сигнала разъем;
• оставшуюся на машине колодку отрежьте;
• к проводу присоединяется реле (контакты 85-й минус и 86-й плюс, на последний ставится перемычка, ведущая к 87-му);
• к 30-му выводу последовательно крепятся два гудка;
• далее их фиксируют болтами на раме в предварительно просверленных дырках;
• радиаторную решетку ставят на место.

Остается проверить работоспособность сигнала.

Ремонт звуковых сигналов на автомобилях ВАЗ различных модификаций

Звуковые сигналы, как таковые, не относятся к наиболее сложным элементам автомобиля, однако от их исправного состояния, в немалой степени, зависит безопасность движения и возможность избежать аварийных ситуаций. Как бы то ни было даже при всей своей простоте конструкции звуковой сигнал (в том числе и на различных модификациях ВАЗ) может перестать работать и при возникновении такой неприятной ситуации с проблемой, чаще всего, удается справиться своими силами, достаточно иметь под рукой соответствующую схему и следовать нескольким несложным рекомендациям.

В общем случае схемы подключения звукового сигнала на ВАЗ «классического» ряда и на последующих переднеприводных моделях достаточно схожи и основные отличия касаются маркировок реле, а также расположения предохранителя. Кроме всего прочего на наиболее ранних вариантах ВАЗ (2101, 2102, 2103 и ряд модификаций 2106) в электрической схеме звукового сигнала, наличия разгрузочного реле, вообще, не предусмотрено.

Схема звукового сигнала ВАЗ без реле

1. Аккумуляторная батарея;
2. Предохранитель (один на два сигнала), расположенный в блоке предохранителей;
3. Выключатель звукового сигнала в виде кнопки на руле;
4. Генератор.

Схема звукового сигнала ВАЗ (2104 – 2107, а также 2121) с реле

1. Аккумуляторная батарея;
2. Генератор постоянного тока;
3. Общий на два сигнала предохранитель (размещенный в блоке предохранителей);
4. Управляющее реле (как правило, РС-528).

Схема звукового сигнала на ВАЗ «Самара» (2108, 2109, 21099), а также на ВАЗ 2113 – ВАЗ 2115

Схема звукового сигнала для ВАЗ 2110 – ВАЗ 2112, а также всех существующих модификаций

1.Универсальный звуковой клаксон;

2.Клавиша управления сигналом размещенная на руле;

3.Предохранитель в монтажном блоке (реле, опять-таки, отсутствует).

Схема подключения звукового сигнала на ВАЗ «Калина» и ВАЗ «Приора»

1. Монтажный блок с предохранителем и реле (в документации его иногда иначе называют блоком управления и комфорта);
2. Клавиша управления звуковым сигналом;
3. Универсальный звуковой сигнал.

Возможные причины отказа звукового сигнала и методы устранения

Наиболее частой причиной пропадания звукового сигнала кроется в несовершенстве его конструкции и слабой защищенности от попадания влаги и загрязнений. Иначе говоря, в процессе эксплуатации происходит окисление контактов, а также блокирование звуковой мембраны (вследствие чего отсутствуют колебания и необходимый звуковой эффект). Подобные отказы, нередко удается устранить, внеся в сигнал небольшое количество состава WD – 40 или его аналога, но для того, чтобы достичь гарантированного и длительного результата рекомендуется, все же, разобрать сигнал и клавишу управления с целью выполнения более тщательной очистки.

Кроме всего прочего на автомобилях оборудованных двумя сигналами (как правило, они разной тональности) при выходе из строя одного из элементов происходит значительное ослабление выходной звуковой мощности и тут уж придется определять отказавший сигнал и менять его. Кстати, многие сигналы снабжены специальными органами регулировки и в случае появления хрипов, скрежета и прочих посторонних звуков можно улучшить качество звука вращением настроечного винта. Так же его вращением можно попробовать сорвать «закисшую» мембрану.

Устранение неисправностей электрической схемы

при полном отсутствии сигнала:

– Проверяем наличие и состояние «массы», а также питающего напряжения непосредственно на сигнале (необходимо учитывать то, что на ранних моделях ВАЗ «плюс» «висит» постоянно, а управление осуществляется замыканием «минуса»). При наличии устойчивого плюса и появлении минуса при замыкании клавиши – неисправен сам сигнал и его следует поменять.

– Проверяем питающее напряжение на участках цепи с предохранителем, силовым реле и монтажного блока в целом;

– Оцениваем состояние контактов и общей «массы» кнопки управления и устраняем все следы окисления.

Сигнал периодически пропадает, и при звучании прослеживаются посторонние звуки:

– Выполняем отладку при помощи регулировочного винта.

При проворачивании рулевого колеса сигнал начинает звучать самопроизвольно:

– Скорее всего, неправильно установлен подрулевой переключатель (слишком близко к рулевому колесу);

– Как вариант, происходит замыкание массы на рулевой колонке (по цепи управления сигналом).
