Панель приборов

Снимать и устанавливать панель приборов рекомендуется вдвоем.

8.157. Отсоединить провод от отрицательной клеммы аккумуляторной батареи.

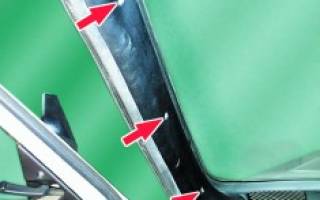

8.158. Отвернуть три винта крепления и снять обивку передней стойки с обеих сторон.

8.159. Подцепить отверткой и вытянуть вверх и на себя надставку 1 панели приборов с обеих сторон.

8.160. Сдвинуть вправо декоративную накладку с надписью «Волга», расположенную на крышке блоков предохранителей. Вставить палец в отверстие и, потянув крышку блоков предохранителей на себя, снять ее. Если крышка снимается туго, можно подцепить ее отверткой.

8.161. Отвернуть по два винта крепления обоих блоков предохранителей. Вытянуть блоки предохранителей на себя из панели так, чтобы штекерные колодки блоков вышли из панели. Промаркировать штекерные колодки, отсоединить и протолкнуть их назад в отверстие панели приборов.

8.162. Снять приемник. Если приемник не установлен, вынуть заглушку.

8.163. Подцепить отверткой и вытянуть на себя выключатели. Вытащить выключатели так, чтобы штекерные колодки вышли полностью. Промаркировать штекерные колодки, отсоединить и протолкнуть назад в отверстие панели приборов. Через отверстие под радиоприемник повернуть штекерные колодки на 90° и вытянуть за панель приборов.

8.164. Снять чехол с рычага переключения передач. Для удобства можно снять рычаг переключения передач (см. 3.95–3.98).

8.165. Отвернуть два нижних шурупа крепления панели передней пепельницы. Открыть пепельницу и открутить два верхних шурупа крепления панели передней пепельницы.

8.166. Вытянуть панель передней пепельницы на себя. Отсоединить штекерные колодки выключателя аварийной сигнализации 1, прикуривателя 2 и лампочки 3 подсветки прикуривателя.

8.167. Ослабить три винта крепления и снять нижнюю полку, вытянув ее на себя.

8.168. Отвернуть два винта и вытащить вещевой ящик на себя.

8.169. Отсоединить две штекерные колодки c проводами от контактов плафона освещения вещевого ящика.

8.170. Вставить маленькую отвертку в отверстие ручки рычага управления заслонками отопителя и, отжав защелку, снять ручку с рычага. Таким же образом снять ручку рычага управления краном отопителя. Отвернуть два винта 1 и снять облицовку 2 привода вентиляции отопления. Протолкнуть привод внутрь панели приборов.

8.171. Снять верхний и нижний кожуха рулевой колонки, усилитель панели приборов. Отвернуть болты крепления рулевой колонки, опустить ее на переднее сиденье и снять подрулевые переключатели (см. 5.7–5.11).

8.172. Выкрутить четыре самонарезных винта крепления и снять облицовку комбинации приборов, вынув ее на себя.

8.173. Промаркировать и отсоединить штекерные колодки центрального переключателя 1 света и корректора 2 света фар.

8.174. Отвернуть четыре самонарезных винта крепления комбинации приборов.

8.175. Повернуть комбинацию приборов на 90° и вынуть из панели приборов. Промаркировать и отсоединить штекерные колодки от комбинации приборов.

8.176. Ослабить тягу замка капота в моторном отсеке, отсоединив два держателя. Протолкнуть немного тягу в салон.

8.177. Отсоединить возвратную пружину 1, отвернуть два болта крепления ручки 2 замка капота и один болт крепления держателя оболочки тяги. Вытянуть ручку на себя из панели приборов и, поворачивая ее, отсоединить от тяги.

8.178. Отвернуть снизу через отверстие для пепельницы две гайки крепления панели приборов от консоли.

8.179. Отвернуть три винта (с левой стороны – четыре) крепления и снять боковые обивки передка с обеих сторон.

8.180. Отвернуть снизу по одному самонарезному болту крепления панели приборов к кронштейнам на кузове с обеих сторон.

8.181. Отвернуть по два самонарезных болта верхнего крепления панели с обеих сторон.

8.182. Сдвинуть панель на себя таким образом, чтобы между панелью и щитом передка образовался достаточный зазор для демонтажа жгутов проводов.

8.183. Отсоединить гофрированные шланги патрубков боковых воздухопроводов от патрубков 1 обдува ветрового стекла. Если шланги не удается снять с патрубков, то ослабить самонарезные болты крепления патрубков 1 обдува ветрового стекла.

8.184. Отвернуть три самонарезных винта нижнего крепления держателя 1 жгута проводов за блоками предохранителей и, отогнув держатель 1, вынуть из него жгут проводов. Если жгут вынуть не удается, то снять держатель полностью, отвернув три верхних винта 2 крепления.

8.185. Отсоединить два металлических держателя 1 жгута от центральной части панели, вывернув самонарезные винты.

8.186. Снять пластиковые хомуты крепления жгутов к держателю за комбинацией приборов. Если хомуты не удается снять, их необходимо разрезать. Вынуть жгуты проводов из держателя и вывести их за панель приборов.

8.187. Снять панель приборов, потянув ее на себя. При этом необходимо приложить некоторое усилие, так как панель проходит между уплотнителями проемов дверей с небольшим натягом.

Устанавливают панель приборов в порядке, обратном снятию.

Предохранители и реле Газ 3110

Рассмотрены автомобили Газ 3110 с двигателями ЗМЗ 402 и ЗМЗ 406 (инжектор, карбюратор).

Блок предохранителей находится справа на панели приборов.

Для доступа к предохранителям необходимо сдвинуть вправо крышку с надписью “Волга”.

схема расположения предохранителей в блоке.

ЛЕВЫЙ БЛОК

Дальний свет правой фары

Дальний свет фары, сигнализатор дальнего света фар

Ближний свет правой фары

Ближний свет левой фары, электрокорректор

Реле электровентилятора, реле обогрева сидений, реле сигнализатора стояночного тормоза, жиклеры стеклоомывателя

Прикуриватель, реле звуковых сигналов, звуковые сигналы

Задний противотуманный свет

Подкапотная лампа, плафон вещевого ящика, плафон салона

ПРАВЫЙ БЛОК

Противотуманные фары, задний противотуманный свет

Отопитель, реле обогрева заднего стекла, обогрев заднего стекла

Свет заднего хода, приборы, датчик спидометра

Сигналы торможения, розетка переносной лампы

Левые габаритные огни, реле противотуманных фар, сигнализатор габа­ритных огней

Обогрев заднего стекла

Электро бензонасос (ЗМЗ-4062)

Блок системы управления двигателем (ЗМЗ-4062) или блок ЭПХХ (ЗМЗ-402)

Указатели поворота, повторители, прерыватель и сигнализаторы указате­лей поворота

Правые габаритные огни, освещение багажника, номерного знака, прибо­ров, прикуривателя

Дополнительный блок предохранителей газ 3110 установлен в моторном отсеке на левом брызговике.

предохранитель 30А защищает цепь вентилятора системы охлаждения

предохранитель 60А защищает всю цепь кроме цепи стартера.

Блок реле газ 3110.

Реле обогрева заднего стекла, реле фар, стеклоочистителя, электродвигателя отопителя, звуковых сигналов, противотуманных фар, указателей поворотов установлены в общем блоке под панелью приборов с левой стороны. Для доступа креле отверткой отварачиваем три самореза и снимем накладку.

у реле нет фиксированного места расположения, поэтому ориентируемся по цвету и количеству проводов сопостовляя их со схемой ниже.

Схема электрооборудования газ 3110 с двигателем ЗМЗ-402.

для увеличения изображения нажмите на нем (схемы качественные, придется немного подождать).

В1 — датчик указателя давления масла; В2 — датчик сигнализатора аварийного давления масла; В7 — датчик указателя температуры охлаждающей жидкости; В8 — датчик перегрева двигателя; В12 — датчик указателя уровня топлива; В20 — термовыключатель вентилятора системы охлаждения; В46 — датчик спидометра; В67 — датчик уровня тормозной жидкости; В68 — датчик-распределитель; В93 — датчик контрольной лампы воздушной заслонки карбюратора; D4 — блок управления ЭПХХ; Е1, Е2 — левая и правая фары; Е3, Е4 — левая и правая противотуманные фары; Е7, Е8 — левый и правый указатели поворота; Е9, Е10 — левый и правый боковые повторители поворота; Е16 — плафон освещения салона; Е27, Е28 — левый и правый задние фонари; Е30, Е72 — подсветка номерного знака; Е35 — освещение моторного отсека; Е59 — прикуриватель; Е61 — освещение багажника; Е71 — освещение вещевого ящика; Е80 — дополнительный стоп-сигнал; Е81, Е82 — задний фонарь в крышке багажника; F1-F4 — свечи зажигания; F41 — блок предохранителей левый; F42 — блок предохранителей правый; F43 — блок предохранителей в моторном отсеке; G1 — генератор; G2 — аккумуляторная батарея; Н1, Н2 — звуковые сигналы; Н7 — индикатор аварийного давления масла; Н8 — индикатор перегрева; Н16 — индикатор правого поворота; Н17 — индикатор левого поворота; Н19 — индикатор резерва топлива; Н20 — индикатор дальнего света фар; Н30 — индикатор включенного стояночного тормоза; Н54 — индикатор неисправности генератора; Н56 — индикатор падения уровня тормозной жидкости; Н62, Н63 — лампы габаритного освещения передние; Н64, Н65 — лампы фар; Н66-Н69 — лампы подсветки; Н70, Н71 — задние противотуманные фонари; Н72, Н73 — фонари заднего хода; Н74, Н75 — стоп-сигналы; Н76, Н77 — лампы габаритного освещения задние; Н78, Н79 — задние указатели поворота; Н80 — индикатор габаритного света; Н81 — контрольная лампа-дублер; Н92 — контрольная лампа воздушной заслонки карбюратора; Н97 — индикатор обогрева сидений; К1 — реле стартера; КЗ — реле стеклоочистителя; К7 — реле звукового сигнала; К12 — реле указателей поворота; К13 — реле индикатора стояночного тормоза; К20 — реле противотуманных фар; К36 — реле электродвигателя вентилятора системы охлаждения; К40 — реле фар; К42 — реле обогрева заднего стекла; К54 — реле обогрева сидений; М1 — стартер; М2 — электродвигатель вентилятора отопителя; М3 — электродвигатель вентилятора охлаждения двигателя; М4 — стеклоочиститель; М5 — насос стеклоомывателя; М19 — привод антенны; Р1 — спидометр; Р2 — комбинация приборов; РЗ — тахометр; Р5 — вольтметр; Р6 — указатель температуры охлаждающей жидкости; Р7 — указатель давления масла; Р8 — указатель уровня топлива; R1- R4 — помехоподавительные резисторы; R12 — резистор вентилятора отопителя; R14 — нагревательный элемент заднего стекла; R17, R18 — обогреватели сидений; R25, R26 — обогреватели жиклеров омывателя стекла; S1 — выключатель зажигания; S5 — выключатель аварийной сигнализации; S6 — переключатель вентилятора отопителя; S9 — переключатель указателей поворота; S12 — переключатель стеклоочистителя; S18 — выключатель противотуманных фонарей; S19 — выключатель противотуманных фар; S29 — выключатель фонаря заднего хода; S30 — выключатель стоп-сигналов; S36 — выключатель звукового сигнала; S39 — центральный переключатель освещения; S52 — выключатель стояночного тормоза; S54 — выключатель проверки исправности ламп индикаторов; S61 — выключатель обогрева заднего стекла; S63 — переключатель антенны; S70, S71 — дверные выключатели; S72 — выключатель системы ЭПХХ; S77 — выключатель освещения вещевого ящика; S91, S92 — выключатели обогрева сидений; S109 — выключатель подогрева жиклеров омывателя; Т1 — катушка зажигания; V1 — регулятор напряжения; V2 — коммутатор системы зажигания; V3 — электромагнитный клапан ЭПХХ; U2 — магнитола; Х3 — розетка переносной лампы.

Схема электрооборудования газ 3110 с двигателем ЗМЗ-4062.

В1 — датчик указателя давления масла; В2 — датчик сигнализатора аварийного давления масла; В7 — датчик указателя температуры охлаждающей жидкости; В8 — датчик перегрева двигателя; В12 — датчик указателя уровня топлива; В20 — термовыключатель электровентилятора охлаждения; В46 — датчик спидометра; В67 — датчик уровня тормозной жидкости; Е1, Е2 — левая и правая фары; Е3, Е4 — левая и правая противотуманные фары; Е7, Е8 — левый и правый указатели поворота; Е9, Е10 — левый и правый боковые повторители поворота; Е16 — плафон освещения салона; Е27, Е28 — левый и правый задние фонари; Е30, Е72 — подсветка номерного знака; Е35 — освещение моторного отсека; Е59 — прикуриватель; Е61 — освещение багажника; Е71 — освещение вещевого ящика; Е80 — дополнительный стоп-сигнал; Е81, Е82 — задний фонарь в крышке багажника; G1 — генератор; G2 — аккумуляторная батарея; Н1, Н2 — звуковые сигналы; Н7 — индикатор аварийного давления масла; Н8 — индикатор перегрева; Н16 — индикатор правого поворота; Н17 — индикатор левого поворота; Н19 — индикатор резерва топлива; Н20 — индикатор дальнего света фар; Н30 — индикатор включенного стояночного тормоза; Н54 — индикатор неисправности генератора; Н56 — индикатор падения уровня тормозной жидкости; Н62, Н63 — лампы габаритного освещения передние; Н64, Н65 — лампы фар; Н66-Н69 — лампы подсветки; Н70, Н71 — задние противотуманные фонари; Н72, Н73 — фонари заднего хода; Н74, Н75 — стоп-сигналы; Н76, Н77 — лампы габаритного освещения задние; Н78, Н79 — задние указатели поворота; Н80 — индикатор габаритного света; Н91 — индикатор неисправности системы впрыска; Н97 — индикатор обогрева сидений; К1 — реле стартера; К3 — реле стеклоочистителя; К6 — реле режимов кондиционера; К7 — реле звукового сигнала; К12 — реле указателей поворота; К13 — реле индикатора стояночного тормоза; К20 — реле противотуманных фар; К36 — реле электродвигателя вентилятора охлаждения; К40 — реле фар; К42 — реле обогрева заднего стекла; К54 — реле обогрева сидений; К56 — реле кондиционера; К57 — реле муфты компрессора; М1 — стартер; М2 — электродвигатель вентилятора отопителя; М3 — электродвигатель вентилятора охлаждения двигателя; М4 — стеклоочиститель; М5 — насос стеклоомывателя; М6 — топливный насос; М19 — привод антенны; М33, М40 — вентиляторы кондиционера; М38, М39 -электрокорректор фар; Р1 — спидометр; Р2 — комбинация приборов; Р3 — тахометр; Р5 — вольтметр; Р6 — указатель температуры охлаждающей жидкости; Р7 — указатель давления масла; Р8 — указатель уровня топлива; R12 — резистор вентилятора отопителя; R14 — нагревательный элемент заднего стекла; R17, R18 — обогреватели сидений; R25, R26 — обогреватели жиклеров омывателя стекла; R28 — резистор вентилятора кондиционера; S1 — выключатель зажигания; S5 — выключатель аварийной сигнализации; S6 — переключатель вентилятора отопителя; S9 — переключатель указателей поворота; S12 — переключатель стеклоочистителя; S18 — выключатель противотуманных фонарей; S19 — выключатель противотуманных фар; S29 — выключатель фонаря заднего хода; S30 — выключатель стоп-сигналов; S36 — выключатель звукового сигнала; S39 — центральный переключатель освещения; S52 — выключатель стояночного тормоза; S54 — выключатель проверки исправности ламп индикаторов; S61 — выключатель обогрева заднего стекла; S63 — переключатель антенны; S70, S71 — дверные выключатели; S77 — выключатель освещения вещевого ящика; S91, S92 — выключатели обогрева сидений; S109 — выключатель подогрева жиклеров омывателя; S116 — пульт электрокорректора фар; S117 — выключатель кондиционера; S118 — переключатель режимов кондиционера; U2 — магнитола; Х3 — розетка переносной лампы; Y27 — электромагнитная муфта компрессора кондиционера.

Схема щитка приборов газ 3110

На автомобилях ГАЗ 3110 приборная панель имеет достаточно стандартный для данной серии щиток. Он прост в устройстве, но именно это обеспечивает достаточную надежность. Тем не менее, в некоторых ситуация ему может потребоваться полноценная замена. Также, владельцу такого автомобиля полезно будет разобраться в имеющихся индикаторах состояния машины. Обо всем этом вы и узнаете в нашей статье.

Описание и расположение индикаторов и приборов на панели

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем. Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную.

Основные индикаторы

Ниже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда.

1. Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
2. Лампа системы управления двигателем.
3. Резерв/индикатор АБС при ее наличии.
4. «Stop». Сигнализирует о неисправности, движение с которой запрещено.
5. Левый указатель поворота.
6. Аварийный уровень падения ТЖ.
7. Одометр (показывает общий пробег машины).
8. Спидометр (демонстрирует скорость движения).
9. Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
10. Правый указатель поворота.
11. Резерв.
12. Индикатор непристегнутых ремней (есть не на всех моделях).
13. Индикатор аварийного падения масла. Также может быть расположен под номером 18.
14. Резерв.
15. Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
16. Резерв топлива, загорается, когда его меньше 8 литров.
17. Индикатор давления масла.
18. Тоже что 13.
19. Подогрев сидений.
20. Температура ОЖ.
21. Лампа габаритного света.
22. Перегрев ОЖ.
23. Индикатор дальнего света.
24. Кнопка обнуления суточного пробега.
25. Определитель суточного пробега.
26. Тахометр. Определяет частоту вращения коленчатого вала.
27. Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Возможные неисправности и способы их устранения

Неправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.

Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.

Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Инструкция по монтажу

Для установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.

Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

1. Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
2. Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
3. Отсоединив 5 разъема ХР, выньте деталь.
4. Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
5. Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
6. Производите установку в порядке обратном демонтажу.

Фотогалерея «Панель и щиток»

Видео «Тюнингованная панель приборов 3110»

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее — тюнингованная версия щитка (автор ролика — Sergey Sedov).

Электрическая схема ГАЗ-3110

1 – указатель поворота 2 – фара 3 – противотуманная фара 4 – звуковой сигнал 5 – боковой повторитель 6 – замок зажигания 7 – блок предохранителей в моторном отсеке 8 – генератор 9 – штепсельная розетка 10 – подкапотная лампа 11 – аккумуляторная батарея 12 – датчик включения электровентилятора 13 – электровентилятор 14 – реле звукового сигнала 15 – левый блок предохранителей 16 – выключатель звукового сигнала 17 – датчик падения уровня тормозной жидкости 18 – реле включения фар 19 – стартер 20 – реле стартера 21 – центральный переключатель света 22 – выключатель сигнала торможения 23 – выключатель света заднего хода 24 – переключатель стеклоочистителя 25 – электронасос стеклоомывателя 26 – электродвигатель стеклоочистителя 27 – реле стеклоочистителя 28 – реле электровентилятора 29 – радиоприемник 30 – электродвигатель антенны 31 – переключатель антенны 32 – лампа освещения вещевого ящика 33 – выключатель лампы освещения вещевого ящика 34 – реле противотуманных фар 35 – выключатель противотуманных фар 36 – выключатель ламп заднего противотуманного света 37 – реле обогрева заднего стекла 38 – переключатель обогрева заднего стекла 39 – переключатель вентилятора отопителя 40 – прикуриватель 41 – правый блок предохранителей 42 – датчик спидометра 43 – выключатель аварийной сигнализации 44 – реле-прерыватель указателей поворота 45 – переключатель указателей поворота 46 – комбинация приборов 47 – спидометр 48 – тахометр 49 – вольтметр 50 – контрольная лампа разряда аккумуляторной батареи 51 – лампа подсветки приборов 52 – контрольная лампа правого поворота 53 – контрольная лампа левого поворота 54 – контрольная лампа стояночного тормоза 55 – контрольная лампа обогрева сидений 56 – контрольная лампа габаритного света 57 – контрольная лампа дальнего света фар 58 – контрольная лампа падения уровня тормозной жидкости 59 – контрольная лампа КМСУД 60 – указатель температуры охлаждающей жидкости 61 – указатель уровня топлива 62 – контрольная лампа резерва топлива 63 – контрольная лампа перегрева охлаждающей жидкости 64 – указатель давления масла 65 – контрольная лампа аварийного падения давления масла 66 – дублирующая контрольная лампа 67 – выключатель плафона передней двери 68 – плафон освещения салона 69 – выключатель плафона задней двери 70 – прерыватель контрольной лампы стояночного тормоза 71 – выключатель контрольной лампы стояночного тормоза 72 – фонарь освещения багажного отделения 73 – элемент обогрева заднего стекла 74 – выключатель обогрева жиклеров стеклоомывателя 75 – реле обогрева сидений 76 – выключатель обогрева сидений 77 – элементы обогрева сидений 78 – датчик контрольной лампы перегрева охлаждающей жидкости 79 – датчик указателя температуры охлаждающей жидкости 80 – датчик контрольной лампы аварийного падения давления масла 81 – датчик указателя давления масла 82 – топливный насос 83 – датчик указателя уровня топлива 84 – выключатель системы диагностики контрольных ламп комбинации приборов 85 – жиклеры стеклоомывателя с электрообогревом 86 – задний фонарь на крыле 87 – задний фонарь на крышке багажного отделения 88 – дополнительный сигнал торможения 89 – фонарь освещения номерного знака 90 – электродвигатель вентилятора отопителя

Новая панель приборов ГАЗ-3110 электронного типа стала куда более информативной своей предшественницы, но даже у нее остались некоторые недостатки. Если вы хотите установить себе такую модель приборов в салон, будьте готовы помучиться с подключением — схема не самая простая и имеет несколько сложностей.

Дизайн новой панели приборов Газ 3110

Описание панели, недостатки, преимущества

ГАЗ-3110 имеет стандартную панель приборов, состоящую из трех основных круглых шкал и двух вторичных, размещенных по бокам. Вот информация, которую водитель может получить из их показателей:

• текущая скорость движения и общий километраж;
• обороты двигателя;
• уровень масла и его количество;
• заряд аккумулятора;
• количество бензина.

Панель приборов оформлена в сером тоне, не имеет каких-то ярких деталей, а в темное время суток ею пользоваться затруднительно. Многие пользователи часто подыскивают ей замену или внедряют в нее дополнительные элементы для улучшения функциональности.

Подсветка панели приборов для автомобиля Газ 3110

В целом новая версия панели имеет положительные отзывы, поскольку ею немного удобнее пользоваться, чем старой. Перед установкой этой модели стоит внимательно изучить инструкцию по ее эксплуатации.

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Отсчет номеров соединений идет так: первый контакт — единственный непарный, вторым будет тот, который находится по диагонали снизу слева, если разъем расположен вертикально, а если горизонтально — то слева вверху по диагонали.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ 3110

Далее следует провести несколько простых манипуляций:

1. Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
2. Далее выкручиваем 6 креплений рулевой колонки.
3. Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
4. На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

Комбинация приборов ГАЗ нового образца 385.3801-10

Если все подключено верно, комбинация приборов будет работать исправно и на старой Волге. Конечно, придется изрядно попотеть, чтобы установить некоторые подключения, так как в машине они могут напрочь отсутствовать.

Как провести тюнинг панели

Хотя новая панель значительно отличается визуально от старой, ей все равно не хватает выразительности.
Волга-3110 имеет не самое лучшее освещение в салоне, поэтому ориентироваться в темное время суток по слабому свечению ламп не очень удобно. Исправить это может правильная подсветка, вмонтированная внутрь панели.

Тюнинг в таком случае будет заключаться в мелочах — добавлении нескольких светодиодов под стекло приборов или оклеивании внутренней части стекла щитка LED-лентой. Оба варианта довольно простые в реализации, только нужно определиться с подходящим цветом. Хорошую выразительность обеспечивает оранжевая и красная подсветка. Эти два цвета отлично выделяют и стрелки, и показатели, но могут отвлекать от дороги.
Чуть менее популярными являются диоды голубого и синего цвета.

Вариант тюнинга приборной панели газ 3110

Понадобится проделать следующее:

1. Разобрать панель приборов, отклеить оформление.
2. Ножом или лезвием стереть зелень со стекла, только очень аккуратно, чтобы потом не было царапин.
3. Разместить осветительные элементы в нужных местах, приклеить на клей диоды или ленту.
4. Освещение нужно распределять отдельно на стрелки и по ободкам внутренней части панели. Только так получится создать необходимый эффект.
5. После того как клей подсохнет, собрать панель.

Схема щитка приборов газ 3110

О том, как заменить подсветку с ламп на светодиоды, переделать шкалы приборов и сменить пиктограммы контрольных ламп в приборной доске Волги 3110.

Поскольку уже долгое время планируется установка торпедо “Опель Вектра” в машину, но в силу обстоятельств это длится уже не первый год , то установка в ОТ (Опелевская Торпеда) приборной доски от ГАЗ 3110 была самой хорошей мыслью на мой взгляд. Приборная панель (ПП) довольно информативна (чем, к примеру, родная Опелевская) и привлекательна. Позволяет контролировать показания: скорости автомобиля, оборотов двигателя его температуру и давление масла, остаток бензина в баке; а так же содержит аж 25 ! сигнальных ламп (в зависимости от модификации ПП), назначение большинства которых может быть переработано на свой вкус.

Всем хороша комбинация приборов, но вот подсветка оставляет желать лучшего. Осуществляется она 5-ю бесцокольными лампами и дает совершенно не равномерное свечение под шкалами приборов. Избавиться от этого недостатка можно разными способами. Я решил переделать подсветку с ламп на светодиоды красно-оранжевого свечения, а заодно переделать шкалы приборов и пиктограммы контрольных ламп.

И так, первым делом пара слов о самой ПП. В магазине была приобретена “Комбинация приборов а/м ГАЗ 3110” с номером 382.3801 производства города Владимира, там же к ней были куплены все необходимые датчики. Как и говорилось выше, пролежала она у меня около 4-х лет. За это время появилась “в хозяйстве” вторая ПП, так же от 3110, но не 98-го года выпуска (как моя), а 96-го, т.е. старого образца (СО), которые выпускались до 97-го года. Скажу сразу, что различия в них в том, что у ПП НО (нового образца) тахометр подключается к выводу блока управления двигателем, в то время, как у ПП СО – к обмотке генератора, соответственно для подключения генератора к ПП используются другие ножки разъема ХР3, так же различны и схемы самого тахометра. А теперь из приятных мелочей , на ПП НО количество контрольных ламп было 11 шт., а на ПП СО – 25. Это как раз спасло от рассверловки печатной платы доски под остальные контрольные лампы (разводка дорожек для них есть, а отверстий и ламелей разъемов – нет).

Так вот выглядит ПП НО (внешне не отличается от СО совершенно). Прошу заметить, что на ПП снизу сняты (временно) 2 металлических уголка крепления ее к торпедо автомобиля. Верхняя крепежная планка, служащая для тех же целей, опилена по бокам и теперь имеет вид трапеции (изначально прямоугольник). Сделано это для того, чтобы ПП без проблем вставала на место штатной комбинации приборов в ОТ.

Собственно печатные платы той и другой комбинации приборов. Сверху НО, снизу СО . Хорошо видны отверстия контрольных ламп обеих досок.

Снятые шкалы контрольных приборов. Лицевая сторона. Обратная сторона.

Так выглядит спидометр. На фотографии спидометр от ПП СО, поэтому на счетчике можно заметить пробег машины, на которой данная ПП эксплуатировалась

Тот самый тахометр (СО)

Светопроводящие крепления шкал приборов (не знаю как называются просто). Зеленые прямоугольники – рамки подсветки счетчиков пробега.

Продолжение следует.
