Электронный дроссель ВАЗ: конструкция, диагностика, промывка и ремонт.

В этом материале я хочу рассказать о конструкции, диагностике и ремонте электронной дроссельной заслонки (патрубка) фирмы Делфи, устанавливаемой на автомобили ВАЗ совместно с системой управления двигателем М74. Поводом к написанию этой статьи послужила одна очень типичная неисправность на автомобиле ВАЗ 2115 с нетипичной причиной, о которой я расскажу несколько позже. Сразу хочу предупредить, автор этой статьи не несет никакой ответственности за неквалифицированное вмешательство и ремонт электронной дроссельной заслонки в случае выхода её из строя и возникновения аварийных ситуаций на дороге, поскольку ремонт этого узла не предусмотрен, а только замена.

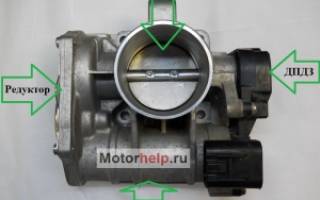

Конструкция.
Дроссельная заслонка (патрубок) с электроприводом предназначена для дозирования количества воздуха, поступающего во впускной коллектор. Изменение количества поступающего воздуха достигается поворотом заслонки электродвигателем, который управляется контроллером. Основные части дроссельного узла:
Все фотографии кликабельны!

1. Корпус
2. Заслонка
3. Редуктор
4. Электродвигатель
5. Датчики положения дроссельной заслонки.

Схема подключения указана ниже:

Снятие дроссельного узла:
1.Выключить зажигание, снять клемму минус с аккумулятора.
2. Открутить хомуты и снять шланг впускной трубы от дросселя.
3. Отсоединить колодку жгута.
4. Отвернуть 4 болта крепления дроссельного узла от впускного коллектора и снять его.

Типичные неисправности и их диагностика.
Детская болячка первых выпусков автомобилей ошибка P2135 (Рассогласование сигналов датчиков А и В положения дроссельной заслонки) проявляется в виде неустойчивого холостого хода, ограничения оборотов до 2000 и пропадания тяги. Успешно лечится обжимкой, подгибанием и пропайкой контактов колодки дроссельного узла либо заменой всего жгута электропроводки. На большинстве автомобилей давно вылечено, на новых почти не встречается.
Плавание оборотов и неустойчивый холостой ход.
Здесь мы остановимся подробнее, поскольку явление это обычное и проявляется рано или поздно почти на всех автомобилях. Основная причина здесь – несоответствие угла открытия дроссельной заслонки количеству поступающего воздуха. На большинстве автомобилей лечится промывкой. Дроссельную заслонку желательно мыть не реже чем раз в 20- 30 тыс. км. иначе отложения сажи и частиц масла создают препятствия для движения воздуха в режиме холостого хода со всеми вытекающими последствиями. Поэтому дроссельный узел надо содержать в чистоте и порядке – это аксиома.
Вторая причина плавания оборотов холостого хода – это люфт дроссельной заслонки. Как это проявляется и как диагностировать. Ниже приведен скриншот диагностической программы SMS-диагностик. Параметры сняты с автомобиля ВАЗ 2115 с системой управления двигателем М74.

Здесь стоит обратить внимание на большой расход воздуха, относительное наполнение и время впрыска. При этом угол открытия дроссельной заслонки очень мал и контроллер, пытаясь стабилизировать холостой ход, загоняет угол опережения зажигания в минус. Происходит это потому, что реальный угол положения дроссельной заслонки не соответствует тому углу, который вычисляет блок управления, из-за люфта. Причем если сделать инициализацию дросселя, то некоторое время двигатель может работать нормально, но спустя какое-то время или после перезапуска ситуация с плаванием оборотов повторяется.
Здесь стоит упомянуть, что при загрязнении дросселя, параметры будут тоже отличаться от нормы с той лишь разницей, что угол открытия заслонки становится больше чем обычно.
Для примера приведу скриншот с нормальными параметрами:

Как устранить люфт дроссельной заслонки.
Для этого дроссельный узел необходимо разобрать. Со стороны редуктора откручивается 4 винта (торкс на 15), крепящие крышку.

Здесь мы видим шестерни передаточного механизма.

Средняя шестерня просто вынимается.

С другой стороны расположены датчики положения дроссельной заслонки и электрический разъем. Крепятся винтами с очень редким пятигранным торксом. Фото ниже:

Снимаем. Виден электродвигатель в корпусе и ось заслонки.

Дальше необходимо с помощью пресса или тисков выдавить ось дроссельной заслонки со стороны ДПДЗ в сторону шестеренок.

Снимаем ось.

Электродвигатель нет необходимости снимать, если он исправен. Проверить его можно просто измерив сопротивление на контактах. Сопротивление должно быть приблизительно в пределах от 10 до 30 Ом.

Далее фото всех составных частей электродросселя в разобранном виде.

Позиция дроссельной заслонки, когда не задействован электропривод, определяется положением усов пружины между упоров – приливов в корпусе дроссельного узла и составляет приблизительно около 10% открытия относительно закрытого положения.

Люфт по оси вращения дроссельной заслонки появляется из-за выработки на алюминиевых упорах пружины. Отмечено красной стрелкой:

Здесь есть 2 варианта: либо замена дроссельного узла, а он не дешев, на момент написания статьи (сентябрь 2013) составляет порядка 2500 руб. Либо можно убрать люфт путем устранения зазора между усами пружины и приливами корпуса.
Суть предлагаемого мной способа устранения люфта состоит в том, чтобы немного раздвинуть усы пружины на величину зазора, проточив, например надфилем, канавки под усы в пластиковых упорах на самой шестерне.

После доработки проверяем рукой люфт. Однако следует учесть, что незначительный люфт, порядка 0,1-0,2 мм по оси вращения все равно будет присутствовать из-за неплотной посадки пружины на втулках оси.

Если все в порядке, собираем в обратном порядке. Ось дроссельной заслонки фиксируется от смещения шайбой с плотной посадкой, фото ниже:

Запрессовать эту шайбу обратно на ось можно с помощью подходящей трубки или например глубокой головки на 10.

Важное примечание! После ремонта, замены электронной дроссельной заслонки или замены контроллера ЭСУД необходимо выполнить адаптацию нуля положения дроссельной заслонки. Делается это очень просто. Первое включение зажигания после ремонта должно сопровождаться выдержкой не менее 30 секунд. В течении этого времени будет слышно как включится электропривод заслонки, повернет заслонку до полного закрытия и вернет её в исходное положение. После этой процедуры адаптацию дросселя можно считать выполненной и двигатель можно заводить.
Если вы все сделали правильно, холостой ход станет стабильным и равномерным.скачать dle 10.6фильмы бесплатно

Педаль газа электронная (акселератора) ВАЗ 1117-1119 электропривод, E-GAS нового образца

Уважаемые покупатели, во избежание ошибок при отправке электронной педали газа на Лада Калину, в строке “Комментарий” указывайте модель вашего автомобиля, год выпуска, E- GAS или нет.

Автомобили оснащены электронным дросселем, так называемым Е-газом, предназначенным для улучшения плавности и устранения рывков при нажатии на газ. В том числе это продиктовано введением в России норм токсичности Евро 4 и 5.

При электронной педали газа перемещение дроссельной заслонки осуществляется при помощи электродвигателя. При этом отпадает необходимость в традиционной механической связи между педалью акселератора и дроссельной заслонкой. Это означает, что намерение водителя с педали акселератора передается в блок управления. Затем осуществляется перемещение дроссельной заслонки . Благодаря этому блок управления может посредством перемещения дроссельной заслонкой влиять на величину крутящего момента двигателя даже в том случае, когда водитель не меняет положения педали акселератора. Это дает возможность достижения лучшей координации между системами двигателя.

В определении и сопоставлении обычной механической и особой электронной педали газа можно привести очень простой пример из жизни: механическая педаль является классической гитарой, а педаль электронная является электрогитарой.

Электронную педаль газа 11183 на Лада Калина можно настроить так, что она станет более отзывчивой и чуть живее.

1. Гайка М6 с зубчатым буртиком 00001-0038321-01; 2. Педаль акселератора электронная старого образца 11183-1108500-00; 2. Педаль акселератора электронная нового образца 11183-1108500-01; 3. Кронштейн 11183-1108510-00

Завод-изготовитель устанавливает на автомобили Лада Калина (в зависимости от года выпуска), как минимум, два вида электронных педалей газа:

Старого образца (каталожный номер: 11183-1108500);

Нового образца (артикул: 11183-1108500-01).

Определить модель педали акселератора, можно по каталожному номеру, который приклеен на корпусе сбоку. Если получить доступ к наклейке не получается, придется снять электронную педаль газа:

– Отсоединить колодку с проводами рядом с педалью газа;

– Вывернуть три гайки, используя ключ «на 10»;

– Снять корпус и педаль в сборе.

Каждый блок электронной педали газа 11183 на Лада Калина дорабатывается по-разному.

Все дальнейшие действия вы делаете на свой страх и риск. Кроме этого, можно потерять гарантию.

РЕГУЛИРОВКА Е-ГАЗ 11183-1108500 СТАРОГО ОБРАЗЦА

Крышка блока (11183-1108500) фиксируется болтами, которые вставлены в овальные отверстия. Доработка заключается в том, чтобы ослабить 4 винта и повернуть крышку в нужном направлении:

Экономичный режим (против часовой стрелки). Для спокойной езды, для ускорения следует нажимать педаль немного больше, чем раньше. Расход бензина снижается;

Активный режим (по часовой стрелке). Машина реагирует уже при незначительном нажатии на педаль газа. Расход бензина увеличивается. Педаль становится более чувствительной и информативной.

Другими словами получаем тот же эффект, что и после установки JETTER (Джеттер или шпора) .

Замечено, что первые минуты после таких настроек обороты холостого хода могут быть повышенные (около 1300 об/мин). Но через минуту ЭБУ постепенно подстроился и обороты опустятся до привычных. Если этого не произойдет, включите зажигание на минуту, а потом запустите мотор.

В случае необходимости, можно легко вернуть первоначальное положение (заранее его пометьте).

ДОРАБОТКА ЭЛЕКТРОННОЙ ПЕДАЛИ ГАЗА 11183-1108500-01 НОВОГО ОБРАЗЦА

Педальный узел (11183-1108500-01) не имеет овальных отверстий, что не позволяет выполнить регулировку способом, который описан выше. Вместо этого предлагается спилить выступ (на 2-3 мм), который препятствует полному ходу педали.

Такая модернизация позволила увеличить ход педали, что сделала разгон с «педалью в пол» более активным. Также отмечается, отсутствие задумчивости при резком нажатии на педаль.

Автолюбители, которые уже выполнили регулировку отмечают, что если сдвинуть крышку педального узла по часовой стрелке машина становится чуть живей. Если надавливать на педаль, как раньше, что машина при начале движения подрывается, приходится привыкать и не так сильно давить на газ. При нажатии педали в пол разница не чувствуется.

Кто отрегулировал Е-газ для более спокойной езды заметили, что поездка по трассе стала более комфортной. Теперь для поддержания скорости нужно чуть сильней нажимать на педаль газа, что позволяет ноге не быть в таком напряжении, как раньше.

Педаль газа (ускоритель), Акселератор – это регулятор количества поступавшей в цилиндры внутреннего сгорания транспортного средства горючей смеси. Данное устройство предназначено непосредственно для изменения частоты вращения вала двигателя. Таким образом от данной системы напрямую зависит скорость передвижения по дороге транспортного средства.

В просторечии акселератором иногда называют педаль управления всей системой двигательного питания. При непосредственном нажатии водителем на педаль акселератора в карбюраторных двигателях заслонки открываются. Данные заслонки регулируют подачу в двигатель самой горючей смеси. Возрастание количества горючей смеси, которая поступает напрямую в двигательные цилиндры, приводит к увеличению давления внутреннего сгорания. Это, в свою очередь, приводит к тому, что вращающий момент увеличивается. Ежели нагрузка не увеличивается, частота вращения коленвала (коленчатого вала) значительно увеличивается. На тех автомобилях, которые оснащены инжекторами, при открытии дроссельной заслонки возникает перемещение плунжера воздушного расходометра. Данное устройство отвечает за увеличение подачи топлива, которое впрыскивается через форсунки. Таким образом, можно определить разницу в механической и электронная газовой педали.

В простой механической педали вся механическая сила передается с помощью тросика от самой педали газа к дросселю. В педали газа электронной, с помощью датчика , который установлен под педалью газа, происходит считывание уровня нажатия на педаль газа.

Принцип работы электронной педали.

После того, как водитель нажал акселератор все данные о углах надавливания в тот же час направляются в электронный блок управления двигателем с помощью специальных датчиков. Электронный блок управления двигателем рассчитывает нужный угол открытия дроссельной заслонки. Исходя из полученных данных привод открывает заслонку на указанный угол, обеспечивая безопасность и более экономичный режим. Блок управления все это делает сам, без всякого получения определенных команд. Сам владелец транспортного средства не может тотально регулировать указанный процесс.

В кронштейне педали присутствуют два особых датчика, которые передают команды на блок управления.

Когда один из датчиков выходит из строя, на «панели инструментов» загорается лампочка, которая отвечает за исправность системы управления автомобильным двигателем.

В данном случае электронный блок управление задействует резервный режим (рост оборотов происходит значительно медленнее). Если сразу два датчика вышли из строя, автоматически включается аварийный режим, а двигатель начинает свою работу по типу холостого хода. Из-за того, что сами датчики не подлежат ремонту, потребуется тотальная замена электронной педали газа.

Возможны проблемы с проводкой, вследствие чего нарушится работа дросселя. Если сам электрический двигатель износился, то на соответствующем мониторе будет выведена ошибка, которая указывает на произошедшую аварию.

Если же из строя вышел ускоритель электронной педали газа, который напрямую отвечает за динамику транспортного средства, то данная деталь нуждается в немедленной замене на новую.

Как проверить электронную педаль газа.

Первое, что нужно сделать, необходимо разъединить датчики и колодку. После этого необходимо демонтировать педаль, предварительно открутив гайки крепления.

Для того, чтобы произвести полную проверку автолюбителю понадобиться мультимер. Его необходимо присоединять к разным выводам и следить за изменением электрического сопротивление. В свою очередь, должно происходить плавное его уменьшение.

Если в такой процедуре замечаются перепады и скачки, данная деталь является неисправной.

Бывают случаи, когда возможным является ремонт электронной педали газа, например, при повреждениях проводки. Таким образом, после того, как был обнаружен дефект необходимо следовать следующим инструкциям. Нужно снять жгут, посредством освобождения оси крепления шестеренки. Для того, чтобы это воплотить в жизнь нужно отпаять провода, после чего произвести освобождение скобы и вытянуть кабель. После данной процедуры необходимо произвести замену контактной группы, разобрать разъем под педалью и распаять их. Все, теперь можно со спокойной душой собирать заслонку и не переживать по поводу езды.

Бывают случаи, когда автомобиль серьезно реагирует на нажатие электронной педали – «с запаздыванием». В таком случае понадобиться шпора (электронный корректор) педали газа. Этот механизм позволяет произвести сокращение интервала между открытием заслонки и нажатием на педаль до минимума.

Д ругие артикулы товара и его аналогов в каталогах: 11183110850001, 11183110850000.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить электронную педаль газа на автомобиле семейства Лада Калина с E-GAS.

С интернет – Магазином Дискаунтер AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.

Обучение дроссельной заслонки – суть и тонкости операции

Значение процедуры адаптации дроссельной заслонки трудно недооценить, при этом далеко не каждый автолюбитель знает, как выполнить данную операцию своими силами.

1 Обучение дроссельной заслонки – что это за процесс?

При работе дроссельного узла любого современного транспортного средства на поверхности дросселя постепенно скапливается множество загрязнений в виде пыли, сажи, масла. Они формируют слой грязи, который делает воздушный зазор между заслонкой и воздуховодом автомобиля меньше установленной нормы. Этот зазор важен для нормального функционирования “сердца” автомобиля, так как благодаря ему обороты холостого хода поддерживаются на необходимом уровне.

При его уменьшении электронный блок управления транспортного средства (компьютер авто) приоткрывает заслонку посредством введения коэффициентов, учитывающих изменения ее сечения. До определенного момента ЭБУ удается поддерживать воздушный зазор на постоянном уровне, но рано или поздно дроссельную заслонку все же придется очищать от грязи. После промывки данного узла обороты двигателя обязательно увеличатся за счет того, что сечение дросселя, освобожденного от загрязняющего слоя, станет больше.

Процедуру возвращения в начальное (заданное производителем) положение заслонки принято называть ее обучением либо адаптацией.

2 Когда выполняется адаптация заслонки?

Необходимость в подобной операции, предполагающей приведение к стандартному показателю высоких оборотов холостого хода, возникает не только после промывки дроссельного узла, но и в других случаях, в частности, в следующих:

• после полного разряжения аккумуляторной батареи транспортного средства;
• после замены либо снятия педали акселератора;
• после замены или переподключении электронного блока управления ТС.

Несомненными признаками, сигнализирующими о том, что требуется незамедлительно обучить заслонку, являются далее указанные явления:

• свист при перегазовке;
• неадекватное поведение мотора на холостом ходу;
• нехватка мощности на холостом ходу либо провалы.

3 Условия для осуществления процесса адаптации холостого хода

Перед началом обучения следует выполнить ряд обязательных условий:

• поездить на автомобиле 10 минут;
• обеспечить напряжение АКБ на холостом ходу не менее 12,9 В;
• прогреть коробку передач;
• колеса ТС должны стоять прямо, руль находится в среднем положении;
• температура двигателя – 70–95 °С;
• все приборы, оказывающие нагрузку на электросеть машины (обогрев стекол, фары и так далее), следует отключить;
• селектор автоматической коробки передач ставят на N или Р.

4 Обучение заслонки и педали акселератора

Адаптацию этих устройств желательно выполнить перед тем, как вы будет обучать холостой ход. Если кабель датчика, посылающего сигнал о положении педали акселератора, отсоединялся, необходимо выполнить следующие действия:

1. Полностью отпустить педаль.
2. Повернуть в “ON” ключ зажигания, выждать не менее двух секунд;
3. Отключить зажигание, выдержать 10 секунд;
4. Повторить процедуру по п.2, а после и по п.3.

Описанная процедура (согласитесь, совсем несложная) научит заслонку правильному открытию. А вот для адаптации клапана положению “Закрыто” следует выполнить такие операции:

1. Отпустить (полностью) педаль акселератора.
2. Ключ поставить в положение “ON”.
3. Зажигание переключаем в “OFF” и ждем 10 секунд.
4. Следим за тем, чтобы на протяжении 10 секунд происходило перемещение рычага клапана (о том, что перемещение имеется, свидетельствует характерный звук).

5 Адаптация расхода воздуха на холостом ходу

Теперь можно приступать непосредственно к обучению холостого хода, “вооружившись” секундомером и некоторой толикой терпения. Процедура выполняется так:

• Двигатель запускается и прогревается до стандартной рабочей температуры.
• Зажигание выключается, в течение 10 секунд никаких действий не производится.
• Зажигание включается (педаль акселератора находится в отпущенном положении), ждем 3 секунды.
• Пять раз подряд выполняются следующие действия: педаль акселератора полностью нажимается и полностью отпускается.
• Через 7 секунд педаль вновь нажимается (полностью) и выдерживается в таком состоянии на протяжении 20 секунд.
• Полностью (и при этом без промедления) отпускается педаль в тот момент, когда перестает мигать индикатор неисправности на панели (он должен гореть ровным светом).
• Затем сразу же, не касаясь педали акселератора, нужно запустить мотор, чтобы он функционировал на холостом ходу.
• Ждем примерно 20 секунд.

После всех озвученных действий разгоняем двигатель (2–3 раза) и убеждаемся в соответствии стандартам угла опережения зажигания и оборотов холостого хода. На этом процедуру адаптации заслонки можно считать завершенной.

100 Ремонт Kalina

Замена троса привода дроссельной заслонки

Снимаем воздушный фильтр (см. «Сня­тие воздушного фильтра»). Для наглядности работа показана при снятой панели приборов.

В салоне, под панелью приборов, отверткой сдвигаем наконечник троса с пальца педали «газа».

. и снимаем наконечник.

Проталкиваем наконечник троса в моторный отсек через отвер­стие в щитке передка.

Снимаем два пластмассовых дер­жателя оболочки троса на карте­ре коробки передач.

Вынимаем оболочку троса из держателя на нижнем шланге вентиляции картера двигателя.

Поддев отверткой, снимаем пру­жинный фиксатор троса с сектора привода дроссельной заслонки.

Преодолевая усилия пружины, поворачиваем сектор привода и выводим наконечник троса из отверстия сектора.

Снимаем защитный колпачок с наконечника оболочки троса.

Ключом “на 13” отворачиваем регулировочную гайку.

Выводим трос из прорези кронштейна.

. и вынимаем трос.

При установке троса вставляем его резиновую втулку в отверстие щитка передка.
Устанавливаем трос привода дрос­сельной заслонки в обратной после­довательности.
Регулируем гайками натяжение тро­са привода. При полностью отпу­щенной педали «газа» дроссельная заслонка должна быть закрыта Прогиб троса при легком нажатии не должен превышать 10 мм. При нажатой до упора педали «газа» дроссельная заслонка должна быть полностью открыта, сектор заслон­ки не должен иметь дополнитель­ного хода.
Нажимаем несколько раз педаль «газа» и убеждаемся, что дроссель­ная заслонка полностью, без заеда­ний, открывается и закрывается.
