Устройство системы охлаждения двигателя Лада Приора (Lada Priora), Ваз 2170, Ваз 2171, Ваз 2172

Система охлаждения двигателя lada priora жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.

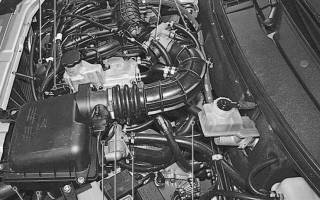

Расположение элементов системы охлаждения лада приора: 1 – расширительный бачок; 2 – шланги отопителя; 3 – термостат; 4 – датчик указателя температуры охлаждающей жидкости (на фото не виден, расположен под термостатом); 5 – датчик температуры охлаждающей жидкости; 6 – шланги радиатора; 7 – пробка сливного отверстия радиатора; 8 – пробка сливного отверстия блока цилиндров; 9 – шланги подогрева дроссельного узла

Расположение элементов системы охлаждения.

Примечание
Порядок замены охлаждающей жидкости описан в начале разд. 4 «Техническое обслуживание».

Предупреждения
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Система охлаждения: 1 – расширительный бачок; 2 – пробка расширительного бачка; 3 – отводящий шланг радиатора; 4 – радиатор системы охлаждения двигателя; 5 – датчик температуры охлаждающей жидкости системы управления двигателем; 6 – подводящий шланг радиатора; 7 – термостат; 8 – датчик указателя температура охлаждающей жидкости; 9 – прокладка термостата; 10 – головка блока цилиндров; 11 – прокладка водяного насоса ваз 2171; 12 – водяной насос; 13 – прокладка подводящей трубы; 14 – подводящая труба водяного насоса; 15 – заправочный шланг; 16 – шланг от термостата к подводящей трубке водяного насоса

Устройство системы охлаждения.
Водяной насос 12 центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней плоскости блока цилиндров ваз 2170 и приводится во вращение зубчатым ремнем привода распределительного вала ваз 2170. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.
Термостат 7 с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он имеет основной и дополнительный (перепускной) клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре (85±2) °С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.
Электровентилятор 15 с пластмассовой четырехлопастной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор priora установлен в кожухе 8 и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору 4 в четырех точках.
Управляет электровентилятором блок управления двигателем ваз 2172, получающий информацию о температуре охлаждающей жидкости от датчика 5, расположенного в гнезде термостата лада приора.

Радиатор с электровентилятором и расширительный бачок: 1 – расширительный бачок; 2 – пароотводящий
шланг радиатора отопителя; 3 – пароотводящий шланг радиатора системы охлаждения; 4 – радиатор ваз 2172; 5 – сливная пробка; 6 – уплотнительное кольцо сливной пробки; 7 – подушка опоры радиатора; 8 – кожух электровентилятора; 9 – упругая втулка; 10 – дистанционная втулка; 11 – шайба; 12 – шайба пружинная; 13 – гайка; 14 – болт; 15 – электровентилятор; 16 – пробка расширительного бачка

Радиатор лада приора 4 трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В нижней части правого бачка находится сливная пробка 5. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя и патрубок шланга, соединяющего радиатор с расширительным бачком.
Расширительный бачок 1 служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенках нанесены метки «MAX» и «MIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 16 с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан ваз 2171 открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан лада приора в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.

Читать еще: Стоимость инжектора на ваз 2107

Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии — к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

В систему охлаждения с помощью шлангов включен радиатор отопителя салона приора.
Возможные неисправности системы охлаждения, их причины и способы устранения приведены в таблице на.

Приора замена патрубков системы охлаждения

Просмотрел Про термостат, помпу и систему охлаждения в целом. часть 2

+60, салон +2. Лето отъездил нормально. Естественно, все это возможно при исправном термостате, помпе, пробке бачка и нормальной ОЖ. Идея реализации взята в Aleks58 – см. для подробного описания переделки.

Да еще: завод рекомендует менять ОЖ через 75 тыс. или раз в 5 лет. Но если ОЖ изменила цвет на рыжеватый, необходима ее замена, т.к. ингибирующие присадки выработаны и ОЖ стала агрессивной к элементам системы охлаждения. Если применяется Тосол, то ОЖ рекомендуется менять через 40 тыс. или 2 года. Паленый Тосол меняет цвет быстро – присадок там нет (в лучшем случае это этиленгликоль + вода + синька) последствия см. выше. Смешивать продукцию разных производителей также не рекомендуется (как и Тосол + антифриз ).
Вовремя поменять ОЖ дешевле, чем помпу, потекший радиатор и т.д.
Не в тему, но все же ранее здесь упоминалось про генераторы и бортовое напряжение.Напряжение не должно падать ниже 13,8В. Есть генераторы и помощнее чем 90А для авто с кондеем и(или) могучей музыкой см. здесь

Меню пользователя Serg901

Посмотреть профиль

Найти ещё сообщения от Serg901

Читать дневник

Для удобства, пост Aleks58 с сайта https://www.drive2.ru скопирован сюда.

Модернизация системы охлаждения двигателя

Зимой в салоне более-менее тепло, а когда встанешь где-нибудь в пробке температура охлаждающей жидкости предательски ползет вниз, а из дефлекторов печки начинает дуть чуть теплый воздух.

Решение данной проблемы было найдено мною в 12 номере журнала «За рулем» за 1999 год . Автор, Сергей Никифоров, довольно грамотно подошел к изучению данного вопроса и предложил интересное решение.

Ничего сложного в этом нет. Денежных затрат ноль.
Все очень просто. Первым делом сливаем антифриз. Далее: надо местами поменять патрубок расширительного бачка и патрубок выходящий из печки. Получится расширительный бачок будет завязан на кочергу идущую в помпу, а из печки антифриз будет попадать в термостат.

Как это работает: На входе в печку жидкость имеет температуру 85 градусов (например) далее в радиаторе печки она отдает часть своего тепла в салон и на выходе уже не 85 градусов, а 70 (например).

По стандартной схеме жидкость из печки попадает в блок двигателя (имея температуру, далекую от идеальной) и далее циркулирует по большому кругу.

При этом имеем еще один косяк: при работе двигателя на холостом ходу выделяемого тепла не хватает на прогрев жидкости до рабочих 85 градусов и жидкость приходит в печку имея температуру уже не 85, как было в первый раз, а уже, например, 80. Выходит же уже 65 (сугубо приблизительно). В результате мы имеем более холодный воздух из печки на холостом ходу. У меня, например, при движении шел огнянный воздух, обжигаюший руку, а стоило постоять минут пять и воздух остывал.

В предлагаемом варианте из печки охлажденный антифриз (тосол, вода — у кого что залито) идет в термостат и термостат замыкает циркуляцию на малый круг.

В результате получаем более стабильный температурный режим работы двигателя и, в качестве бонуса, горячий воздух из печки на холостом ходу
Было сделано: патрубок расширительного бачка перекинут на всасывающую трубу помпы, а обратка с печки в освободившийся патрубок термостата.

__________________

Приора замена патрубков системы охлаждения

Система охлаждения:
1 — радиатор системы охлаждения;
2 — пароотводящий шланг;
3 — электровентилятор;
4 — кожух вентилятора;
5 — подводящий шланг радиатора;
6 — датчик температуры охлаждающей жидкости системы управления двигателем;
7 — корпус термостата;
8 — шланг подвода жидкости к блоку подогрева дроссельного узла;
9 — шланг отвода жидкости от блока подогрева дроссельного узла;
10 — наливной шланг;
11 — пароотводящий шланг радиатора отопителя;
12 — подводящий шланг радиатора отопителя;
13 — расширительный бачок;
14 — отводящий шланг радиатора отопителя;
15 — труба насоса охлаждающей жидкости;
16 — крышка термостата;
17 — датчик указателя температуры охлаждающей жидкости;
18 — отводящий шланг радиатора

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, блока подогрева дроссельного узла, термостата, соединительных шлангов и радиатора с электровентилятором. В систему охлаждения также входит радиатор отопителя (см. «Снятие радиатора отопителя»).

Охлаждающая жидкость заливается в систему через расширительный бачок. Он изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень жидкости. Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка выполнены два патрубка для подсоединения пароотводящих шлангов радиатора системы охлаждения и радиатора отопителя, в нижней части — патрубок для подсоединения наливного шланга системы охлаждения.

Крышка расширительного бачка с клапанами

Герметичность системы обеспечивается впускным и выпускным клапанами в крышке расширительного бачка

Насос охлаждающей жидкости:
1 — крыльчатка;
2 — корпус насоса;
3 — зубчатый шкив;
4 — контрольное отверстие в корпусе насоса

Циркуляцию охлаждающей жидкости в системе обеспечивает насос. Насос охлаждающей жидкости — лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма. Состоит из корпуса, подшипникового узла с уплотнением, крыльчатки и зубчатого шкива. В корпусе насоса выполнено контрольное отверстие для обнаружения течи жидкости при выходе уплотнения насоса из строя.
Насос следует заменять в сборе.

Направление потоков охлаждающей жидкости в корпусе и крышке термостата:
1 — подача из рубашки охлаждения головки блока цилиндров;
2 — к радиатору отопителя;
3 — к блоку подогрева дроссельного узла;
4 — из расширительного бачка;
5 — к подводящей трубе насоса охлаждающей жидкости;
6 — из радиатора системы охлаждения;
7 — к радиатору системы охлаждения

Из насоса жидкость под давлением подается в рубашку охлаждения двигателя, а оттуда — в корпус термостата. Два клапана термостата — основной и байпасный — перераспределяют потоки жидкости в системе охлаждения. На непрогретом двигателе основной клапан перекрывает в крышке термостата канал, связывающий нижний (отводящий) шланг радиатора с подводящей трубой насоса. Байпасный клапан термостата при этом открыт, и поток жидкости из рубашки охлаждения двигателя поступает через корпус термостата в подводящую трубу насоса охлаждающей жидкости, минуя радиатор системы охлаждения, — малый круг циркуляции. По мере прогрева двигателя, при температуре жидкости 85±2 °С, клапаны термостата начинают перемещаться, перекрывая байпасный и открывая основной каналы, пропуская поток жидкости через радиатор системы охлаждения. При температуре жидкости около 102 °С байпасный клапан полностью закрывается, а основной открывается на свой полный ход — 8 мм, и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху.
Движение жидкости через рубашку охлаждения двигателя, корпус термостата и радиатор системы охлаждения образует большой круг циркуляции.

Термостат:
1 — пластина;
2 — пружина байпасного клапана;
3 — пружина;
4 — баллон с термочувствительным наполнителем;
5 — основной клапан;
6 — шток;
7 — байпасный клапан

Через радиатор отопителя и блок подогрева дроссельного узла жидкость циркулирует постоянно и не зависит от положения клапанов термостата.

Расположение датчика указателя температуры охлаждающей жидкости (для наглядности шланги радиатора и колодки жгута проводов ЭСУД отсоединены):
1 — головка блока цилиндров;
2 — датчик указателя температуры охлаждающей жидкости;
3 — датчик температуры охлаждающей жидкости системы управления двигателем;
4 — корпус термостата;
5 — крышка термостата

Радиатор:
1 — резиновая подушка нижнего крепления;
2 — отводящий патрубок;
3 — отверстие бокового крепления кожуха вентилятора;
4 — левый бачок;
5 — подводящий патрубок;
6 — патрубок пароотводящего шланга;
7 — втулка верхнего крепления;
8 — шпилька верхнего крепления кожуха вентилятора;
9 — правый бачок;
10 — сливная пробка радиатора;
11 — шпилька нижнего крепления кожуха вентилятора

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины. Основания трубок соединены с бачками через резиновые прокладки. Жидкость подается через верхний патрубок, а отводится через нижний. Над впускным патрубком расположен тонкий патрубок пароотводящего шланга. В нижней части правого бачка находится сливная пробка. К радиатору крепится пластмассовый кожух с электрическим вентилятором.

Вентилятор с кожухом в сборе:
1 — жгут проводов электродвигателя;
2 — кожух;
3 — крыльчатка;
4 — электродвигатель

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера системы управления двигателем.

Датчик указателя температуры охлаждающей жидкости

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик указателя температуры в комбинации приборов.
