При напрессовке маслоотражательных колпачков приходится часто сталкиваться с недостаточной обзорностью места работы, особенно, когда клапаны приводятся в действие непосредственно кулачками распределительного вала через цилиндрические толкатели без промежуточных рычагов.

Приспособления и оправки для установки и снятия маслоотражательных колпачков направляющих втулок клапанов, чертежи, схемы и размеры.

Собирательный образ чаще всего встречающихся маслоотражательных колпачков представлен на рисунке ниже, там же нанесены предельные размеры. Браслетные пружины колпачков бывают диаметрами 1,2; 1,3; 1,5; 1,6 мм. При диаметре 1,6 мм пружину при запрессовке колпачка лучше снять. Посадочный диаметр (внутренний), по крайней мере у колпачка отечественного производства, должен быть равен 10,45-10,60 мм, но встречаются колпачки с диаметром 10,4 мм.

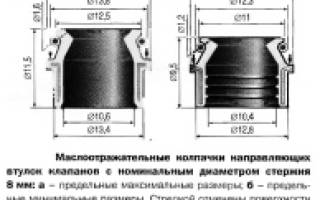

Маслоотражательные колпачки направляющих втулок клапанов с номинальным диаметром стержня 8 мм, предельные максимальные и минимальные размеры.

Здесь большую роль играет не только величина посадочного диаметра, но и форма внутренней поверхности. Для облегчения напрессовки посадочную поверхность колпачка выполняют с кольцевыми выступами (канавками).

Маслоотражательные колпачки рекомендуется напрессовывать с использованием оправок. Наиболее часто применяемые оправки для автомобилей ВАЗ представлены на рисунке ниже. У автомобилей ВАЗ напрессовывать маслоотражательные колпачки на втулки клапанов рекомендуется оправкой 41.7853.4016. Использование этой оправки связано с определенными проблемами.

Оправки для установки маслоотражательных колпачков.

Дело в том, что оправка имеет коническую поверхность (диаметры 13,2-13,3 и 14,2-14,3 мм, расстояние между ними 14 мм), взаимодействующую с фланцем арматуры колпачка (13,8-14,4 мм). При натяге 0,3-0,5 мм в соединении втулка—колпачок проблем практически не возникает, а вот при меньших натягах в упомянутом соединении колпачок (фланец арматуры) заклинивает в оправке и не извлекается оттуда.

Большая длина оправки (160 мм) не позволяет установить колпачок на втулку выпускного клапана 4-го цилиндра без предварительного вывертывания шпильки крепления корпуса подшипников распределительного вала. Вывернуть шпильку из алюминиевой головки — часто задача непростая. При этом необходимо иметь в виду, что шпилька изготовлена из стали с пределом прочности 80-100 кгс/мм2. К примеру, у используемой обычно стали 45 этот предел не более 70 кгс/мм2.

На автомобилях ВАЗ-2101 — ВАЗ-2107 рекомендуется напрессовывать маслоотражательные колпачки после установки клапана, а чтобы не повредить колпачок кромками канавки под сухари, следует использовать оправку 41.7851.4003.

Оправки для установки маслоотражательных колпачков и браслетных пружин.

Удобнее все же сначала напрессовать на втулку клапана колпачок, а уже потом устанавливать клапаны. Кстати, так и рекомендуется делать у ВАЗ-2108, ВАЗ-2109, ВАЗ-2110. Здесь дело, вероятно в том, что канавка под сухари на стержнях клапанов ВАЗ одна и имеет острые кромки, а у клапанов Лада Самара их три, но с закругленными кромками.

На практике для автомобилей ВАЗ часто применяют оправку, показанную на рисунке ниже. В оправке использован стержень от старого клапана любого двигателя ВАЗ. Кромки под сухари должны быть притуплены.

Оправки для напрессовки маслоотражательных колпачков для автомобилей ВАЗ.

Возможен и такой способ. Отверстие в колпачке с браслетной пружиной имеет диаметр 6,7-6,8 мм, а если пружину снять, диаметр отверстия будет уже 6,87-7 мм. Уменьшение натяга, а, главное, увеличение податливости уплотняющей кромки колпачка сводит к минимуму вероятность ее повреждения.

Устанавливать пружину на колпачок поможет оправка, показанная на рисунке выше. При установке маслоотражательных колпачков часто, особенно у иномарок, стучать по оправке молотком совсем не требуется — достаточно просто нажать на нее рукой.

Ручные оправки показаны на рисунке выше (б, в). Они предназначены для напрессовки маслоотражательных колпачков при установленных клапанах. Эти оправки легко преобразовать в оправки иного типа, показанного на том же рисунке (а).

Ручные оправки для напрессовки маслоотражательных колпачков удобнее использовать, когда посадочные поверхности клапанных втулок и маслоотражательных колпачков имеют вид, показанный на первом рисунке (б). В этом случае колпачок (10,4 мм) «надевается» на втулку (10,8 мм) нажатием руки на оправку с натягом на сторону в 0,2 мм.

Оправка, рекомендуемая для ВАЗ, слишком массивна, что способствует потере чувства меры при ударе по ней, а большая длина не позволяет ей, как и оправке 41.7853.4016, установить колпачок на втулку выпускного клапана 4-го цилиндра, не вывернув шпильку.

И это не все. Если внимательно присмотреться к предельным размерам маслоотражательных колпачков и соответствующим размерам оправок, то становится ясно, почему иногда запрессовка колпачков кончается для них плохо. Оправка должна контактировать с плоскостью колпачка. Именно в этом случае усилие передается на металлическую часть колпачка (арматуру). В противном случае возможно смятие браслетной пружины, деформация фланца арматуры, отрыв от нее резины.

Иногда фланец арматуры так заклинивает в оправке, что при попытке убрать последнюю с втулки клапана снимается и напрессованный колпачок. Как было уже сказано выше, колпачки можно «надевать» на втулки клапанов просто рукой или при помощи оправок, что и принято на многих двигателях. Однако для легкого «надевания» колпачка на втулку клапана у последней необходимо изменить место посадки колпачка.

Напрессовка маслоотражательного колпачка при помощи регулируемого универсального приспособления.

Посадку (напрессовку) колпачка на втулку удобно производить при помощи регулируемого универсального приспособления. Перед напрессовкой, вращая гайку, «настраивают» цангу под данный колпачок. Контакт цанги с колпачком должен происходить, как отмечалось выше, по плоскости колпачка. Установив колпачок на втулку и нажав на упор, рукой напрессовываем колпачок.

Снятие маслоотражательного колпачка при помощи регулируемого универсального приспособления.

Если конструкция втулок обычная, возможно потребуется легкое постукивание молотком (металлическим стержнем) по упору. Посадочное место втулки смазывается моторным маслом. При снятии старых колпачков цанга защелкивается на колпачке и затягивается при помощи воротка гайкой.

Съемник маслоотражательных колпачков изготовленный из старых плоскогубцев.

Далее, придерживая верхним воротком цангу, вторым воротком вращаем наружную гайку. Для снятия маслоотражательных колпачков можно также использовать инерционное приспособление изготовленное с использованием старых плоскогубцев.

По материалам книги «Приспособления для ремонта автомобилей».
Росс Твег.

Зачем платить больше: рассухариватель клапанов своими руками

Каждый автомобилист рано или поздно сталкивается с необходимостью ремонта своего автомобиля. Кто-то предпочитает доверить эту работу автосервису, а кто-то любит сам ремонтировать свое авто. Но не каждую поломку можно ликвидировать без помощи специальных приспособлений. Поэтому при необходимости разборки или сборки газораспределительного механизма автолюбителей интересует, как сделать рассухариватель клапанов своими руками.
Рассухариватель поможет значительно облегчить ремонт головки блока, или пригодится при замене маслосъемных колпачков. С его помощью можно легко отжать пружину, чтобы извлечь сухари. Конечно, приспособление для рассухаривания клапанов можно приобрести в автомагазине, но зачастую гораздо удобнее сделать его самостоятельно. В этом случае он будет полностью соответствовать Вашим требованиям.

Виды приспособлений для рассухаривания клапанов

Существует два вида приспособлений для рассухаривания клапанов, которые кардинально отличаются между собой:

• Рычажный рассухариватель является универсальным приспособлением. Им можно пользоваться как на снятой головке, так и без ее демонтажа (например, при смене маслосъемников). Существенным минусом является необходимость парной работы – пока один человек отжимает пружину, другому надо доставать сухари. Изготовить этот инструмент не так сложно, как может показаться с первого взгляда.
• Винтовой рассухариватель более удобен в применении, так как позволяет работать одному. К минусам такого инструмента можно отнести необходимость демонтажа головки и подбор под конкретную модель агрегата. И сделать такой вид рассухаривателя для клапанов своими руками сложнее.

Изготовление рассухаривателя

Универсальный рассухариватель схема

Универсальный рассухариватель клапанов можно собрать своими руками, используя незамысловатые чертежи. В его основе стоит рычаг с прикрепленными к нему двумя кронштейнами. Эти кронштейны крепятся с помощью винтов и гаек, образуя шарнирное соединение. Для его сборки надо подготовить:

• Болгарку;
• Сварочный аппарат;
• Планку из прочного металла для рычага;
• Две короткие планки для изготовления кронштейнов (одна приблизительно в два раза короче другой);
• Трубу, диаметром немного больше, чем тарелка, прикрывающая пружины, и длиной примерно 3-5 см.

К самой короткой планке приварить шайбу, диаметром примерно 8 мм. Она будет использоваться для крепления приспособления к агрегату. Другой ее конец крепится к краю рычага шарнирным методом. К средней планке приваривают подготовленный кусок трубы, и также прикрепляют к рычагу, только ближе к его центру.
Для приведения конструкции в действие надо закрепить короткий кронштейн за край головки, а среднюю часть с трубой установить на тарелку. Нажим на ручку конструкции позволяет отжать пружину вниз, освобождая доступ к сухарям.

Винтовая модель рассухаривателя клапанов

Ее можно изготовить, применив подручные материалы. Поскольку модель имеет струбцинное строение, на ее основе и удобнее создавать рассухариватель. Чтобы сделать самодельный винтовой рассухариватель клапанов, подготовим следующие материалы:

• Болгарка;
• Сварочный автомат;
• 2 удлиненные гайки;
• 2 длинных болта;
• Отрезок трубы, длиной 3-5 см, и диаметром чуть больше тарелки;
• Шайба, по диаметру подходящая к трубе.

Рассухариватель на струбцине

Вырезаем из профиля заготовки так, чтобы можно было сварить деталь в форме скобы. Длина основной заготовки – 250 мм, боковые – 150мм. Свариваем силовой каркас. Для зажимов используем удлиненные гайки и длинные болты. Гайки привариваются к стальному профилю, в них вставляются болты по направлению к центру конструкции. На один из болтов приваривается кусок железной трубы, длиной примерно 3-5 см. Одно отверстие у трубки предварительно заварить шайбой подходящего диаметра. Вот с помощью нее то и прикрепить (или приварить) трубку к болту.
Для использования рассухариватель устанавливается на головку блока следующим образом: отрезок трубы устанавливается на тарелку пружины, а с помощью второго болта производится смещение (сжатие) этой пружины. После этого достаются сухари. Проще это сделать пинцетом.
Как видим, изготовить приспособление для рассухаривания клапанов своими руками совсем не сложно. Потребуются незатейливые материалы, и немного затраченного времени, чтобы с комфортом проводить ремонт любимого авто.
