Лада Приора: электросхема ВАЗ 2170

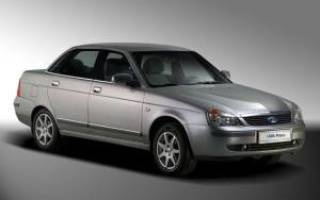

Новая Лада 2170
Одна из самых популярных отечественных разработок еще с 2010 года ВАЗ 2170 (Лада Приора) принадлежит новому поколению. По сравнению с младшими моделями у нее появилось много новых узлов. Электросхема ВАЗ 2170 Приора серьезно усложнилась, ведь сегодня любое современное авто оснащено значительным количеством самых разных электрических приборов. На более ранних моделях ВАЗ схема электрооборудования была на порядок проще, чем электросхема Приоры.
Электросхемы Приоры
Электрическая схема модели ВАЗ 2170 (как и у многих других российских авто) однопроводная. В качестве массы (отрицательной проводки) работает «железо» кузова. Схема электрооборудования Приоры рассчитана на питание бортовым напряжением 12 В.
Лада Приора работает на бензиновом двигателе с электронным зажиганием, система питания — инжекторная. Электронный контроллер занимается регулированием подачи топлива. Бензиновая смесь воспламеняется при помощи классической искры.
Все остальные элементы Приоры играют второстепенную роль и предназначены для обеспечения в первую очередь безопасности, во вторую — комфортабельности езды. Вся схема электрооборудования разделяется на две категории: основную, которая обеспечивает работу двигателя, и дополнительную (вспомогательную), она используется для питания той электроники, без которой невозможно перемещаться.
Схема электропроводки Приоры основана на разъемных соединениях, что позволяет оперативно диагностировать любые неисправности и быстро устранять их.
Работа основной схемы
Вся электросхема ВАЗ 2170 делится на источники и потребители. К основной схеме, как правило, относят источники энергии и те потребители, которые необходимы для обслуживания этих источников. Все приборы между собой соединены при помощи самой обычной проводки.
Рассмотрим последовательно все элементы, начиная с аккумуляторной батареи.
- Аккумулятор — это первичный источник напряжения в сети Приоры. Его основная задача — питание всей электроники, пока машина не заведена. Он же используется для работы стартера.
- Стартер — следующий по цепи питания элемент. Он подключен напрямую к аккумулятору, т. к. ему нужен ток большой мощности. Оттуда же питаются и блок управления двигателем, и система зажигания.
- Генератор — начинает вырабатывать энергию сразу же после запуска двигателя. От него начинает питаться вся бортовая сеть Приоры и система зажигания. При этом аккумулятор переходит в режим подзарядки, т. к. на запуск двигателя расходуется значительное количество энергии.
Схема электропроводки ВАЗ 2170 Приора оснащена защитой. Ее роль играет электрический блок, который контролирует следующие моменты: чтобы выработанная генератором энергия равномерно распределялась на всю бортовую сеть, не было перегруженной проводки, и чтобы аккумулятор не начал разряжаться во время поездки.
Действие вспомогательных элементов
Перечень оборудования, включенного во вспомогательную схему электрооборудования ВАЗ, более широкий, чем тот, который был рассмотрен выше. Это:
- светозвуковые элементы, лампы, сигнал и т.п.;
- система очистки и обмывки стекол;
- блок вентиляции внутренностей салона;
- вентилятор охлаждения двигателя;
- блок обогрева заднего стекла;
- панель приборов;
- электроусилитель;
- электроприводы зеркал;
- противоугонная система.
Для модели Приора Люкс еще добавятся кондиционер, противотуманные фары, датчики света и дождя, несколько метров дополнительной проводки. До запуска двигателя Лада Приора весь этот перечень оборудования будет питаться от аккумулятора, после старта электросхема Приоры начинает питаться от генератора. При высокой нагрузке на некоторое время часть оборудования может быть переключена на питание от аккумуляторной батареи. Контроль над работой всей проводки и приборов осуществляется при помощи набора специальных датчиков.
При неисправности схемы электропроводки основного блока эксплуатация автомобиля запрещена, тогда как сломанные блоки вспомогательной схемы часто позволяют продолжать движение (по крайней мере, до ближайшего автосервиса).
Приора
Схема панели приборов LADA 2170 Priora :
нажмите на картинку для увеличения
Провода на приведенной здесь электросхеме приборной панели автомобиля LADA 2170 Priora имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
Жгут проводов панели приборов – 2170-3724030.
1, 2, 3, – колодки жгута панели приборов к переднему жгуту
4 – колодка жгута панели приборов к заднему жгуту
5 – контакты колодки монтажного блока
6 – выключатель сигнала торможения
7 – комбинация приборов
8 – модуль управления светотехникой
9 – модуль надувной подушки безопасности водителя
10 – выключатель звукового сигнала
11 – колодка диагностики
12 – переключатель режимов бортового компьютера
13 – выключатель зажигания
14, 15 – колодки к блоку управления электроусилителем
16 – контроллер электропакета 17 – переключатель световой сигнализации
18 – переключатель стеклоочистителей
19 – моторедуктор распределения воздушного потока
20 – блок управления отопителя
21 – переключатель электродвигателя отопителя
22 – выключатель обогрева заднего стекла
23 – часы
24, 25 – колодки жгута панели приборов к радиоаппарату
26 – выключатель аварийной сигнализации
27 – плафон освещения вещевого ящика
28 – выключатель освещения вещевого ящика
29 – колодка жгута панели приборов к жгуту системы зажигания
30 – блок управления системы надувных подушек безопасности
А1, А2, А3 – точка заземления жгута панели приборов
Б – колодка монтажного блока
Схема соединений переднего жгута проводов LADA 2170 Priora
нажмите на картинку для увеличения
Передний жгут проводов – 2170-3724010
Жгут проводов АКБ с корпусом – 2170-3724080
Соединительный жгут проводов аккумулятора и стартера – 2170-3724070
Провода на этой электросхеме автомобиля LADA Priora (заводской индекс ВАЗ-2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.1 – стартер
2 – аккумулятор
3 – генератор
4 – колодки жгута АКБ и стартера и переднего жгута
5 – 7 – колодка переднего жгуту панели приборов
8 – выключатель подкапотной лампы
9 – фара левая
10 – фара правая
11 – датчик уровня тормозной жидкости
12 – датчик температуры воздуха 13 – электродвигатель омывателей
14 – выключатель лампы света заднего хода
15 – электровентилятор двигателя
16 – моторедуктор заслонки отопителя
17 – добавочный резистор
18 – электродвигатель стеклоочистителя
19 – основной блок предохранителей
20 – электродвигатель отопителя
21, 22 – звуковой сигнал
А1, А2, В1, В2 – точки заземления переднего жгута
Схема системы зажигания автомобиля LADA 2170
нажмите на картинку для увеличения
Провода на этой схеме электрического оборудования автомобиля LADA Priora (заводской индекс ВАЗ 2170) имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
1 – контроллер
2 – колодка жгута системы зажигания к жгуту панели приборов
3 – блок предохранителей основной
4 – датчик скорости
5 – датчик неровной дороги
6 – датчик контрольной лампы давления масла
7 – датчик положения дроссельной заслонки
8 – датчик температуры охлаждающей жидкости
9 – датчик указателя температуры охлаждающей жидкости
10 – датчик массового расхода воздуха
11 – регулятор холостого хода
12 – реле бензонасоса
13 – предохранитель цепи питания бензонасоса (15 А)
14 – реле зажигания
15 – предохранитель реле зажигания (15 А) 16 – предохранитель цепи питания контроллера (7,5 А)
17 – датчик положения коленчатого вала
18 – датчик кислорода
19 – датчик фаз
20 – датчик детонации
21 – электромагнитный клапан продувки адсорбера
22 – датчик кислорода диагностический
23 – катушка зажигания
24 – свечи зажигания
25 – форсунки
26 – колодка жгута проводов катушек зажигания к жгуту системы зажигания
27 – колодка жгута системы зажигания к жгуту проводов катушек зажигания
28 – колодка жгута системы зажигания к жгуту форсунок
29 – колодка жгута форсунок к жгуту системы зажигания
А – к клемме «плюс» (+) аккумуляторной батареи
В1, В2 – точка заземления жгута системы зажигания
С1 – точка заземления жгута проводов катушек зажигания
Жгут проводов системы зажигания – 2170-3724026
Жгут проводов катушек зажигания – 1118-3724148
Жгут проводов форсунок – 11186-3724036
Схема проводки приора хэтчбек
Жгут проводов панели приборов – 2170-3724030-50
Жгут проводов передний – 2172-3724010-30
Жгут проводов задний – 2172-3724210-20
Жгут проводов датчиков системы парковки – 2172-3724248
Жгут проводов дополнительный задний правый – 21703-3724550-20
Жгут проводов дополнительный задний левый – 21703-3724551-20
Жгут проводов дополнительный задний правый – 21703-3724550-19
Жгут проводов системы зажигания – 2170-3724026-10
Жгут проводов катушек зажигания – 1118-3724148-00
Жгут проводов форсунок – 11186-3724036
Жгут проводов соединительный аккумуляторной батареи и стартера – 2170-3724070
Жгут проводов АКБ с корпусом – 2170-3724080
Схема электрических соединений жгута панели приборов LADA PRIORA 21723
1- колодка жгута проводов панели приборов к колодке жгута проводов заднего;
2- колодка жгута проводов панели приборов к колодке жгута проводов заднего;
3- колодка жгута проводов панели приборов к колодке жгута проводов заднего;
4- колодка жгута проводов панели приборов к колодке жгута проводов заднего;
5- колодка жгута проводов панели приборов к колодке жгута проводов системы зажигания;
6- колодка жгута проводов панели приборов к колодке жгута проводов переднего;
7- колодка жгута проводов панели приборов к колодке жгута проводов переднего;
8- колодка жгута проводов панели приборов к колодке жгута проводов переднего;
9- модуль управления светотехникой;
10- выключатель зажигания;
11- переключатель режимов бортового компьютера;
12- переключатель стеклоочистителей;
13- модуль надувных подушек безопасности пассажира;
14- переключатель световой сигнализации;
15- комбинация приборов;
17- колодка диагностики;
18- выключатель рециркуляции;
19- блок управления стеклоочистителем и внешним освещением;
20- микромоторедуктор привода заслонки управления отопителем;
21- выключатель обогрева заднего стекла;
22- выключатель аварийной сигнализации;
23- выключатель сигнала торможения;
24- блок управления электроусилителем;
25- колодка жгута проводов панели приборов к радиоаппарату;
26- колодка жгута проводов панели приборов к радиоаппарату;
27- монтажный блок;
28- плафон освещения вещевого ящика;
29- выключатель освещения вещевого ящика;
30- выключатель автоматического управления освещением;
31- контроллер электропакета;
32- контроллер системы автоматического управления климатической установкой;
33- устройство вращающееся;
34- модуль надувной подушки безопасности водителя;
35- выключатель звукового сигнала.
К1 – реле включения ближнего света фар и габаритных огней(система автоматического управления освещением;
К2 – реле включения обогрева заднего стекла;
К3 – реле включения стартера;
К4 – реле дополнительное;
К6 – реле включения высокой скорости очистителя ветрового стекла(автоматический режим);
К7 – реле включения дальнего света фар;
К8 – реле звукового сигнала;
К9 – реле включения звукового сигнала тревожной сигнализации;
К10 – реле включения противотуманных фар;
К11 – реле включения электрообогрева передних сидений;
К12 – реле включения очистителя ветрового стекла(прерывистый и автоматический режимы).
Схема электрических соединений жгута проводов дополнительного заднего левого(левой передней двери).
1- колодка жгута проводов левой передней двери к колодке жгута проводов заднего;
2- модуль двери водителя;
3- колодка жгута проводов левой передней двери к громкоговорителю переднему левому;
4- электродвигатель и электронагреватель зеркала наружного левого;
Схема электрических соединений жгута проводов дополнительного заднего правого(правой передней двери).
1- колодка жгута проводов правой передней двери к колодке жгута проводов заднего;
2- колодка жгута проводов правой передней двери к колодке жгута проводов заднего 2;
3- колодка жгута проводов правой передней двери к громкоговорителю переднему правому;
4- электродвигатель и электронагреватель зеркала наружного правого;
5- электродвигатель стеклоподъемника правой передней двери;
6- переключатель стеклоподъемника правой передней двери;
7- моторедуктор блокировки в замке правой передней двери;
8- плафон освещения порога.
Схема электрических соединений жгута проводов отопителя LADA PRIORA 21723.
1- колодка жгута проводов отопителя к колодке жгута проводов переднего;
2- моторедуктор воздухосмешения;
3- датчик температуры испарителя;
5- регулятор частоты вращения;
6- моторедуктор рециркуляции.
Схема электрических соединений жгута проводов датчиков системы парковки.
1- датчик системы парковки;
2- датчик системы парковки;
3- датчик системы парковки;
4- колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.
Схема электрических соединений жгута проводов дополнительного заднего правого(задней двери).
1- колодка жгута проводов задней двери к колодке жгута проводов заднего;
2- моторедуктор блокировки в замке задней двери;
3- электродвигатель стеклоподъемника задней двери;
4- переключатель стеклоподъемника задней двери.
Схема электрических соединений жгута проводов заднего LADA PRIORA
1- колодка жгута проводов заднего к колодке жгута проводов панели приборов;
2- колодка жгута проводов заднего к колодке жгута проводов дополнительного 2(левой задней двери);
3- колодка жгута проводов заднего к колодке жгута проводов боковых дверей(правой передней двери);
4- боковой указатель поворотов левый;
5- контроллер электропакета;
6- боковой указатель поворотов правый;
7- блок освещения салона;
8- выключатель контрольной лампы ручного тормоза;
10- фонарь правый;
11- датчик температуры воздуха салона;
12- выключатель плафона освещения салона в стойке двери водителя;
13- выключатель плафона освещения салона в стойке правой передней двери;
14- выключатель плафона освещения салона в стойке правой задней двери;
15- выключатель плафона освещения салона в стойке левой задней двери;
16- колодка жгута проводов заднего к колодке жгута проводов боковых дверей 2(левой передней двери);
17- колодка жгута проводов заднего к колодке жгута проводов дополнительного(правой задней двери);
18- колодки жгута проводов заднего к громкоговорителю заднему правому;
19- колодки жгута проводов заднего к громкоговорителю заднему левому;
21- модуль электробензонасоса;
22- колодка жгута проводов заднего к колодке жгута проводов панели приборов 2;
23- колодка жгута проводов заднего к колодке жгута проводов панели приборов 3;
24- фонарь освещения багажника;
25- дополнительный сигнал торможения;
26- выключатель привода замка багажника;
27- плафон освещения салона;
28- колодка жгута проводов заднего к колодке жгута проводов переднему;
29- датчик скорости левый задний;
30- датчик скорости правый задний;
31- датчик системы автоматической очистки стекол(датчик дождя);
32- регулятор чувствительности датчика дождя;
33- колодка жгута проводов заднего к колодке жгута проводов панели приборов 4;
34- колодка жгута проводов заднего к колодке жгута проводов датчиков системы парковки;
35- блок сигнализации системы безопасной парковки;
36- преднатяжитель ремня безопасности водителя;
37- преднатяжитель ремня безопасности пассажира;
38- колодка жгута проводов заднего к колодке жгута проводов боковых дверей 3(правой передней двери);
39- блок управления надувных подушек безопасности;
40- блок управления системы парковки;
41- колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного(двери задка);
42- колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного 2(двери задка);
43- обогреватель левого сидения;
44- выключатель электрообогревателя сидений;
45- обогреватель правого сидения;
46- колодка жгута проводов заднего к выключателю системы парковки.
Х1, Х3 – колодки контроллера электропакета.
Схема электрических соединений жгута проводов переднего LADA PRIORA 21723
2- датчик скорости правый передний;
3- выключатель лампы света заднего хода;
4- электродвигатель омывателей;
5- электродвигатель стеклоочистителя;
6- выключатель подкапотной лампы;
7- электровентилятор системы охлажденя двигателя(левый);
9- батарея аккумуляторная;
10- блок предохранителей основной;
12- гидроагрегат АБС;
13- датчик температуры воздуха;
14- датчик уровня тормозной жидкости;
15- сигнал тревожной сигнализации;
16- сигнал звуковой;
17- датчик скорости левый передний;
18- колодка жгута проводов переднего к колодке жгута проводов панели приборов;
19- колодка жгута проводов переднего к колодке жгута проводов панели приборов;
20- колодка жгута проводов переднего к колодке жгута проводов панели приборов;
22- противотуманная фара правая;
23- противотуманная фара левая;
24- датчик давления системы кондиционирования воздуха;
25- компрессор кондиционера;
26- электровентилятор климатической установки(правый);
27- датчик температуры воздуха(система кондиционирования);
28- электродвигатель омывателя заднего стекла;
29- колодка жгута проводов переднего к колодке жгута проводов отопителя;
30- реле электровентилятора правого;
31- реле электровентилятора левого;
32- реле дополнительное(последовательного включения электровентиляторов левого и правого);
33- реле электровентилятора отопителя;
34- реле компрессора;
35- предохранитель цепи питания компрессора(15 А);
36- предохранитель цепи питания электровентилятора отопителя (40 А);
37- колодка жгута проводов переднего к колодке жгута проводов заднего;
38- предохранитель цепи питания электровентилятора правого (30 А);
39- предохранитель цепи питания электровентилятора левого (30 А).
*Примечание : Некоторые схемы из за большого размера могут не полностью видны в окне браузера .
Кликните по схеме что бы открыть в новом окне
Так же можно открыть в отдельном окне кликнув по иконке PDF в правом верхнем углу страницы .
Руководства по эксплуатации, обслуживанию и ремонту ВАЗ Lada Priora
Руководство по снятию и установке оригинальных узлов и деталей автомобиля Lada Priora 2170.
- Автор: –
- Издательство: ИТЦ АВТО
- Год издания: 2007
- Страниц: 67
- Формат: PDF
- Размер: 24,7 Mb
Альбом электросхем Lada 2170.
Схемы электрических соединений автомобиля Lada Priora 2170.
- Автор: –
- Издательство: ИТЦ АВТО
- Год издания: 2007
- Страниц: 17
- Формат: PDF
- Размер: 3,5 Mb
Альбом электросхем Lada Priora 21723.
Схемы электрических соединений автомобиля Lada Priora 21723.
- Автор: –
- Издательство: ИТЦ Автосфера
- Год издания: 2009
- Страниц: 30
- Формат: PDF
- Размер: 2,6 Mb
Антиблокировочная система тормозов Lada Priora.
Устройство, диагностика, снятие и установка основных узлов антиблокировочной системы тормозов автомобилей семейств Lada Kalina и Lada Priora.
- Автор: –
- Издательство: АВТОВАЗ
- Год издания: 2008
- Страниц: 17
- Формат: PDF
- Размер: 763 Kb
Конструктивные особенности двигателя ВАЗ-21126.
Конструктивные особенности двигателя ВАЗ-21126 автомобиля Lada-2170 Priora.
- Автор: –
- Издательство: –
- Год издания: –
- Страниц: 34
- Формат: PDF
- Размер: 7,2 Mb
Ремонт без проблем Lada Priora.
Мультимедийное руководство по ремонту автомобиля Lada Priora.
- Автор: –
- Издательство: Третий Рим
- Год издания: –
- Страниц: –
- Формат: –
- Размер: 244,9 Mb
Ремонт без проблем Lada Priora.
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог запчастей автомобиля Lada Priora с 2007 года выпуска.
- Автор: А.В. Горычев, М.В. Титков
- Издательство: Третий Рим
- Год издания: 2011
- Страниц: 321
- Формат: –
- Размер: –
Ремонт, эксплуатация, электросхемы Lada Priora.
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог запчастей автомобиляей Lada Priora ВАЗ-2170/2171/2172/2173 с 2007 года выпуска с бензиновым двигателем объемом 1,6 л. (ВАЗ-21126).
- Автор: –
- Издательство: Авторесурс
- Год издания: –
- Страниц: 328
- Формат: –
- Размер: –
Руководство по ремонту Lada Priora.
Руководство по ремонту автомобилей Lada Priora ВАЗ-2170/2171/2172/2173 с 2007 года выпуска с бензиновым двигателем 1,6i.
- Автор: –
- Издательство: Монолит
- Год издания: –
- Страниц: 192
- Формат: –
- Размер: –
Руководство по эксплуатации Lada Priora.
Руководство по эксплуатации автомобиля Lada Priora и его модификаций.
- Автор: –
- Издательство: АВТОВАЗ
- Год издания: 2015
- Страниц: 156
- Формат: PDF
- Размер: 3,0 Mb
Устройство, обслуживание, ремонт Lada Priora.
Руководство по техническому обслуживанию и ремонту автомобиля Lada Priora с 2013 года выпуска.
- Автор: –
- Издательство: За рулем
- Год издания: –
- Страниц: 291
- Формат: PDF
- Размер: 66,2 Mb
Устройство, эксплуатация, обслуживание, ремонт Lada Priora.
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Lada Priora ВАЗ-2170 с двигателем 1,6i.
- Автор: –
- Издательство: За рулем
- Год издания: 2012
- Страниц: 298
- Формат: –
- Размер: –
Эксплуатация, обслуживание, ремонт Lada Priora.
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Lada Priora 2170/2171/2172.
- Автор: –
- Издательство: Мир Автокниг
- Год издания: –
- Страниц: 288
- Формат: –
- Размер: –
Эксплуатация, обслуживание, ремонт Lada Priora.
Руководство по эксплуатации, техническому обслуживанию и ремонту автомобилей Lada Priora 2170/2171/2172.
- Автор: –
- Издательство: Мир Автокниг
- Год издания: 2009
- Страниц: 282
- Формат: –
- Размер: –
Эксплуатация, обслуживание, ремонт Lada Priora.
Руководство по эксплуатации, техническому обслуживанию и ремонту + каталог запчастей автомобилей Lada Priora 2170/2171/2172.
- Автор: –
- Издательство: Мир Автокниг
- Год издания: –
- Страниц: 376
- Формат: –
- Размер: –
Электрооборудование Lada Priora.
Руководство по ремонту электрооборудования автомобиля Lada Priora.
- Автор: –
- Издательство: За рулем
- Год издания: 2010
- Страниц: 49
- Формат: –
- Размер: –
Загрузка...
