Шаровые опоры на калину какие лучше

Замена шаровых опор на Калине

Важнейшей комплектующей современного автомобиля являются шаровые опоры. Эта — составная часть подвески, обеспечивающая крепление колесной ступицы и рычагов подвески, которая, ограничивая подвижность рычагов, определяет фиксированное движение автомобиля.

Сегодня сложно представить автомобиль без этой комплектующей, а ведь еще сорок лет назад шаровых опор не было и в помине.

Тогда вместо них использовался шкорневый механизм, менее надежный, более сложный, ограничивающий технические возможности автомобиля.

Первые шаровые опоры были созданы итальянскими конструкторами и устанавливались на легендарную модель Фиат. Сейчас опоры ставятся на все автомобили, в том числе и отечественного производителя, ВАЗ.

Далее мы поговорим о том, что представляют собой шаровые опоры, какие случаются неисправности, и как провести замену комплектующей, на примере Лады Калина. За дело.

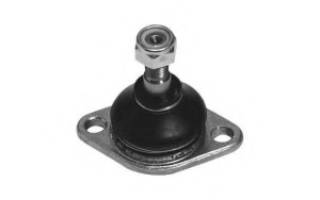

Шаровая опора

Шаровая опора – соединительный узел, крепящий ступицу управляемого колеса и рычаги подвески. Узел фиксирует положение колеса, что дает возможность ступице поворачиваться, что в свою очередь, определяет устойчивое движение авто.

Опора представлена конусообразной деталью с подвижным шаровидным наконечником. В течение долгих лет опоры меняли свою конструкцию. Сначала это были штампованные детали, сваренные между собой.

На смену штамповке пришли литые, а затем и разборные опоры. Кроме того, узлы бывают с пресс-масленками, обсуживаемые и необслуживаемые. Каждый вид имеет свои конструктивные особенности и подходит для конкретной модели.

Современная опора любого вида, в том числе устанавливаемой на рассматриваемую нами Ладу Калина, имеет следующую конструкцию:

• корпус;
• конусообразный элемент, в народе получивший название «палец»;
• пыльник, защищающий корпус от пыли и влаги.

Все эти детали, как правило, изготавливаются из стали, так как они находятся в постоянном движении, трении и состоянии перегрева. И только углубление корпуса опоры покрывают полимерным материалом, чаще всего пластмассой.

Неисправности

Несмотря на то, что детали опоры Лада Калина изготовлены из прочной стали, узел, испытывающий мощнейшие нагрузки, время от времени выходит из строя, ведь именно на подвеску приходятся колебания, переходящие от движения по плохой, ухабистой дороге, также подвеска насеет на себе значительную часть массы машины, что приводит к износу деталей.

1. Чаще всего в опорах изнашиваются соприкасающиеся поверхности, находящиеся в постоянном трении. Механические повреждения и перегрев приводят к деформации: образованию зазора от пальца до корпуса, сколов, трещин. По этой причине детали работают со сбоем, проворачиваются, даже болтаются в корпусе, и как следствие, самым негативным образом отражаются на работе подвески. А так как именно от подвески зависит устойчивость автомобиля, то можно точно сказать: неисправности в шаровых опорах приводят к потере управляемости, и, значит, к ДТП.
2. Помимо деформации соприкасающихся поверхностей случаются повреждения и в пыльнике, разрыв чехла также плохо влияет на работу всей системы, ведь в таком случае, вся грязь, пыль и вода, которая обрушивается на подвеску во время движения, попадает внутрь, что вызывает коррозийные процессы и быстрый износ комплектующих.
3. Отсутствие смазки также приводит к образованию механических деформаций. Поэтому нужно всегда следить за уровнем смазки во всех системах, не упуская из виду и подвеску.

Как правильно выбрать

Профессионалы утверждают, что лучше отдавать предпочтение оригинальным запчастям, так как только они могут гарантировать безупречное качество, надежность и долговечность. Но такой вариант дорог, из-за чего значительная часть автомобилистов обращает внимание на аналоги оригинальных запчастей.

Но здесь нужно быть очень внимательным: не доверяться неизвестным фирмам изготовителям и не покупать комплектующие в непроверенных точках, на рынке.

Прежде чем купить изделие, необходимо провести тщательный визуальный осмотр: на корпусе не должны быть следы сварки. Также детали не должны проходить термообработку, что видно по грязно-серому цвету поверхности.

Но и это еще не все: производители фальшивок продают изделия с идеально гладкой поверхностью, но! Здесь отсутствует эмблема и знак качества.

Качество можно определить по голограмме на корпусе и упаковке стального либо красного оттенков, с обязательным набором крепежей.

Оптимальная цена на ВАЗовские опоры – 500 рублей. Верно, не так дорого, а вот, если вы хотите приобрести тюнинговые детали, то тут цена будет на два нолика больше – в районе от 20 000 до 48 000 руб, фирмы Паскер.

Замена

1. Первым делом нужно пропитать крепежи моторным маслом WD-40 на сутки, чтобы закипевшие детали было проще снять. Желательно сделать пропитку два раза, в разрыве полтора-два часа, и оставить до следующего дня.
2. Теперь приступаем к самым сложным демонтажным работам. Приподнимаем переднюю часть автомобиля, снимаем колесо.
3. Откручиваем крепления, держащие опоры. Всего — два болта, которые снимаются ключом на «12».

4. Демонтируем стойку стабилизатора.
5. Чтобы снять опоры, нужно сначала отогнуть рычаг немного вниз.
6. Вооружаемся съемником и выпрессовываем деталь из рычага. Аналогом съемника может быть обычный ломик, который наверняка найдется в каждом доме настоящего хозяина.
7. Но выпрессовывая опору, нужно быть предельно внимательным: можно повредить пыльник, который довольно хрупкий, тем более у Лады Калины.
8. После демонтажа устанавливаем новую опору и проводим сборку в обратном порядке.

Теперь тоже самое делаем с задними опорами.

Конечно, ремонтные работы с подвеской – это не так просто, как например, замена рулевой рейки или глушителя, но, если воспользоваться грамотной инструкцией и терпением, то все получится. Желаем удачи и хороших дорог!

Замена шаровых опор своими руками

Сегодня решил написать статью по замене шаровых опор, хотя мои были еще в нормальном состоянии, все же для статьи сделал небольшой материал. Опору на всякий случай купил новую, если вдруг при снятии обнаружится, что с ней есть проблемы. Для выполнения этого ремонта Калины мне понадобились следующие инструменты и приспособления:

• Ключи на 17 и 19
• головка TORX E12 с трещоткой и воротком, а также небольшой удлинитель
• молоток
• монтировка
• съемник шаровых опор

Порядок снятия старой и установка новой шаровой опоры на Ладу Калину

Итак, первым делом натягиваем ручник и срываем болты переднего колеса с той стороны, где планируется замена. Затем поднимаем переднюю часть машины домкратом и окончательно отворачиваем болты крепления колеса и снимаем его:

После этого откручиваем гайку шарового пальца, используя для этого обычной накидной ключ на 19:

Теперь можно вставлять съемник, как это показано на фото ниже, и крутить болт до тех пор, пока палец опоры не выскочит из своего места:

Теперь можно открутить два болта крепления опоры, которые расположены по краям снизу, используя для этого головку TORX E12:

Теперь можно монтировкой придавить рычаг вниз, чтобы достать опору из своего места. Или же можно сделать немного по-другому: подставить под тормозной диск кирпич, и аккуратно опуская домкрат, разгружать тем самым рычаг подвески, а стойка поднимается немного вверх:

Теперь шаровая становится свободной, и ее можно без каких-либо проблем извлекать:

Затем берем новую опору, снимаем с нее защитную резинку и запихиваем туда смазки, можно не жалеть -)

Одеваем палец шаровой на свое место:

После чего закручиваем гайку моментом 66-82 Нм. Затем необходимо подогнать отверстия опоры к отверстиям на поворотном кулаке, и завернуть болты. Сразу скажу, с этой процедурой я промучился немало, так как мощной монтировки под рукой не было, чтобы отводить рычаг вниз. Приходилось легкой монтажной лопаткой манипулировать рычагом, в положение стойки менять поднимая или опуская домкратом машину.

В результате после определенных усилий все же удалось совместить отверстия, но потом даже при полном совмещении бывает проблематично наживить болты, так что стоит запастись терпением, если возникнут проблемы в этом деле. Возможно, в вашем случае удастся все сделать проще, не прилагая лишних усилий. Как говорится, раз на раз не приходится, я вон вчера на девятке менял (на своей экспериментальной), так там все произошло за 5 минут без монтировок и прочих манипуляций с домкратом.

Кстати, забыл сказать о цене на новые опоры, у нас по городу одну можно купить от 250 до 400 рублей в зависимости от производителя: Автоваз, Lemforder, Fenox и т.д.

Выбираем шаровые опоры на ВАЗ 2107

Значимость шаровых опор для легкового автомобиля трудно переоценить. Без этих важнейших узлов любая легковушка уедет очень недалеко, и ВАЗ 2107 исключением не является. Как и любой другой высоконагруженный узел, шаровые опоры изнашиваются, причём на ВАЗ 2107 это происходит гораздо быстрее, чем это хотелось бы водителю. Причин две: посредственное качество отечественных дорог, и столь же посредственное качество «родных» шаровых опор, устанавливаемых на «семёрку» производителем. В результате однажды перед водителем обязательно встанет вопрос: чем заменить разбитые шаровые? Попытаемся разобраться.

Основная функция шаровой опоры на ВАЗ 2107

Задача шаровой опоры на любом легковом автомобиле сводится к выборочному ограничению движения колеса. Оно ни в коем случае не должно раскачиваться в вертикальной плоскости, но при этом должно свободно перемещаться в плоскости горизонтальной.

Если этот принцип не выполняется, у водителя возникают серьёзные проблемы с управлением машиной. А если одна из шаровых опор окажется повреждена слишком сильно, может возникнуть чрезвычайно опасная ситуация: колесо на полном ходу выворачивается под прямым углом к двигателю.

Автомобиль после такого практически всегда заносит, и водителю очень повезёт, если он в этот момент окажется на дороге один и не столкнётся с другими машинами.

Устройство шаровых опор легковых автомобилей

Как нетрудно догадаться из названия, шаровая опора является обычным шарниром, установленным за колесом автомобиля. Главный элемент любой шаровой опоры — шаровый шток. На одном конце штока имеется резьба, на другом есть шар. Он запрессоывается в другую важнейшую часть опоры — проушину. В ней имеется полусферическое углубление, идеально подогнанное под размер шара на штоке. Получившаяся конструкция закрывается так называемым пыльником. В современных опорах так называются пластиковые колпаки, защищающие шарнирное соединение от попадания пыли и грязи. Сегодня всё чаще пыльники выполняются из полупрозрачного пластика, что довольно удобно: автовладельцу не придётся снимать пыльник, чтобы оценить степень повреждения шарнира. У опор с непрозрачным пыльником часто встречается другая конструктивная особенность: технологическое отверстие возле шарового штока. Оно позволяет оценить износ этой детали, не снимая её.

Здесь же следует отметить, что на самых первых моделях ВАЗ 2107 шаровые опоры снабжались прижимными пружинами, призванными увеличить надёжность шарнирного соединения. Но в более поздних моделях «семёрки» от пружин решено было отказаться.

Шаровые опоры от различных производителей

Прежде всего следует сказать, что шаровая опора — деталь очень ответственная. В процессе работы она подвергается сильнейшим ударным нагрузкам, так что технические требования к ней весьма высоки. Предприятий, способных соблюсти эти требования, очень мало. Перечислим самые популярные фирмы.

Шаровые опоры «Трек»

Опоры «Трек» очень популярны среди владельцев ВАЗ 2107.

Причина проста: у этих опор неплохое соотношение цены и качества. Вот основные особенности шаровых опор «Трек»:

• шаровый шток во всех опорах «Трек» изготавливается с помощью технологии холодной высадки, после чего подвергается термической обработке;
• шар на штоке опоры «Трек» всегда тщательно обработан, класс шероховатости поверхности — 10;
• резьбу на шаровом штоке наносят только методом накатки;
• вкладыши на опорах «Трек» изготовлены из специального износостойкого полимера, который значительно продлевает срок службы опор;
• подшипники в опорах «Трек» изготовлены из металлокерамики и тщательно смазаны, так что проблем со скольжением шаровых штоков не возникает;
• корпус опоры «Трек» получается методом холодной штамповки. Затем его детали скрепляются друг с другом при помощи точечной сварки, причём между скрепляемыми половинками корпуса всегда имеется слой промышленного герметика;
• пыльник опоры очень прочный, и что особенно важно для нашей страны, морозоустойчивый. Благодаря этому срок службы пыльника практически всегда превышает срок службы самой опоры;
• на корпус опоры «Трек» нанесено специальное покрытие, надёжно защищающее опору от коррозии.

Производитель заявляет, что опоры «Трек» гарантированно пройдут 40 тыс. км, а реальный пробег опор может достигать 100 тыс. км и более. Стоимость комплекта из четырёх опор «Трек-чемпион» начинается от 1500 рублей.

Шаровые опоры «Кедр»

В шаровых опорах «Кедр», являющихся у владельцев ВАЗ 2107 вторыми по популярности после «Трека», производитель реализовал несколько технических новшеств, о которых обязательно следует упомянуть.

Вот эти особенности:

• все шаровые опоры «Кедр» снабжены компенсатором. Производитель уверяет, что эта деталь позволяет увеличить срок службы опоры на 30%;
• все корпуса опор «Кедр» защищены особым катафорезным покрытием, которое обладает повышенными адгезионными свойствами;
• перед нанесением катафорезного покрытия корпуса опор подвергаются дробеструйной обработке, которая гарантирует полное отсутствие на поверхности этих деталей поверхностных дефектов и грязи;
• материалом для вкладышей всех опор «Кедр» служит графитонаполенный полиамид. Этот материал способен вдвое уменьшить трение в опоре и за счёт этого увеличить срок службы детали;
• пыльники на опорах «Кедр» изготавливаются из резины, используемой в авиационной промышленности. Резина обладает повышенной масло- и бензиностойкостью, и практически невосприимчива к резким перепадам температуры;
• на шток шаровых опор «Кедр» наносится особый материал «Нильбор-20», который в несколько раз повышает антифрикционные характеристики штока и надёжно защищает его от коррозии;
• все шаровые штоки «Кедр» контролируются с помощью ультразвука на предмет внутренних дефектов. Таким образом, вероятность брака практически исключена.

На опоры «Кедр» производитель предоставляет гарантию в 18 месяцев (для сравнения: на опоры «Трек» гарантия 12 месяцев). Гарантированный пробег опор — 40 тыс. км. Стоимость комплекта из четырёх опор «Кедр» на рынке начинается от 1400 рублей.

Шаровые опоры «Белмаг»

Найти шаровые опоры «Белмаг» на прилавках автомагазинов стало не так-то просто.

Тем не менее они пользуются спросом у автовладельцев. Вот некоторые особенности этих деталей:

• шаровые штоки на опорах «Белмаг» производятся с помощью объёмного холодного штампования. В дальнейшем они подвергаются термической обработке, которая в точности соответствует требованиям компании «АвтоВАЗ»;
• заготовки для производства шаровых штоков предоставляются заводом «Автонормаль». Именно этот производитель поставляет штоки и для «АвтоВАЗа» (фактически — это их единственный поставщик);
• все заготовки, полученные от завода «Автонормаль», на заводе «Белмаг» подвергаются вихретоковому контролю, позволяющему выявить все внутренние дефекты металла и получить полное представление о структуре детали;
• каждый шарнир опоры способен выдержать нагрузку в 2.5 тонны, это почти вдвое превышает массу ВАЗ 2107, и почти в восемь раз превышает ударные нагрузки, действующие на опору при езде;
• каждая шаровая опора «Белмаг» имеет индивидуальный номер, состоящий из шести цифр. Кроме того, на каждой опоре имеется голограмма, позволяющая дополнительно защитить изделие от подделки.

Стоимость комплекта четырёх опор «Белмаг» начинается от 1200 рублей.

Шаровые опоры LEMFORDER

Немецкая фирма LEMFORDER является признанным мировым производителем качественных шаровых опор. К сожалению, рассказать что-то конкретное об особенностях производства и используемых технологиях не представляется возможным. Немцы просто не раскрывают эту информацию, ссылаясь на коммерческую тайну. На официальном сайте фирмы LEMFORDER можно лишь прочесть уверения в том, что их опоры самые качественные, и при их производстве используются самые современные технологии.

Практика показывает, что немцы говорят правду. Подавляющее большинство владельцев ВАЗ 2107 заявляют о высокой надёжности опор LEMFORDER (и о столь же высокой цене, которая, скажем прямо, кусается). Стоимость комплекта из 4 опор LEMFORDER на ВАЗ 2107 начинается от 3 тыс. рублей. Срок гарантии — 2 года.

О других производителях

Как уже говорилось выше, производство качественных шаровых опор требует серьёзных затрат. И это не может не сказываться на конечной стоимости изделия. Поэтому крупных производителей опор для ВАЗ 2107 существует всего четыре, и все они перечислены выше. Разумеется, есть фирмы помельче, предлагающие автолюбителям шаровые опоры почти вдвое дешевле. Но любой здравомыслящий человек понимает: если шаровая опора стоит вдвое дешевле, значит, при её изготовлении производитель на чём-то сэкономил. Чаще всего экономят либо на ультразвуковом анализе заготовок для штоков, либо на термической обработке. Ни первое, ни второе не сулит покупателю опоры ничего хорошего.

И если автовладелец находится в здравом уме, то он не станет реагировать на соблазнительно низкую цену и экономить на детали, от которой в буквальном смысле зависит его жизнь. Именно по этой причине малоизвестные производители дешёвых опор в этой статье рассматриваться не будут.

Здесь же следует упомянуть о ещё одной неприятной вещи: о подделках. В последнее время на прилавках автомагазинов стали появляться шаровые опоры известных марок, стоящие подозрительно дёшево. При ближайшем рассмотрении подавляющее большинство из них оказываются поддельными, причём часто подделки выполнены настолько качественно, что распознать их под силу только специалисту. Для обычного автолюбителя критерий отбора опор всё тот же: цена. Она должна быть примерно такой, как указано выше. А если шаровая опора известного бренда стоит вдвое дешевле, то покупать такую деталь категорически не рекомендуется.

Видео: о поддельных шаровых опорах

Усиленные шаровые опоры

Любой серьёзный производитель предлагает покупателям широкий модельный ряд шаровых опор: от обычных до спортивных, или усиленных. Например, опоры «Трек» имеют усиленную модификацию «Трек-спорт».

У опор «Кедр» есть усиленная модификация «Кедр-триал-спорт» и т. д.

Все эти изделия, разработанные для экстремальных нагрузок, имеют ряд общих особенностей. Рассмотрим их на примере опор «Трек-спорт»:

• универсальная конструкция. Это означает, что усиленные опоры можно ставить как на верхний рычаг подвески, так и на нижний. Более того, усиленные опоры можно устанавливать и на другие автомобили (в частности, опоры «Трек-спорт» можно без особых проблем поставить в подвеску автомобиля «Нива»);
• повышенное усилие вырывания шарового штока. Для того чтобы вырвать шток из подвески, к опоре «Трек-спорт» необходимо приложить усилие в 7 тыс. кгс (в то время как на обычных опорах «Трек» усилие составляет 5 тыс. кгс);
• гарантированный производителем пробег у спортивных шаровых опор начинается от 60 тыс. км (у обычных опор — от 40 тыс. км);
• вкладыши спортивных опор имеют особую конструкцию. Они жёстче, и в них есть специальные канавки, предназначенные для выведения излишков смазки и продуктов износа. Это техническое решение позволяет вдвое увеличить срок службы усиленной опоры.

Видео: обзор шаровых опор «Трек-спорт»

Как видим, надёжных производителей шаровых опор мало, а единственным критерием выбора этих деталей является толщина кошелька автовладельца. Если человек не стеснён в средствах, можно сразу приобрести опоры LEMFORDER и забыть о проблемах с подвеской на несколько лет. На втором месте находится «Трек», но тут ситуацию серьёзно осложняет обилие подделок этого бренда. Прилавки автомагазинов сейчас буквально завалены поддельным «Треком». Ну а если вопрос цены для водителя является критическим, то можно обратить внимание на продукцию фирм «Кедр» и «Белмаг».

Шаровые опоры: как они устроены и как их менять

Как работают в подвеске шаровые опоры? Зачем их интегрируют в рычаги подвески, отчего они изнашиваются и насколько трудно их менять на современном автомобиле? Разбираемся в этом вопросе во всех деталях.

Зачем нужна шаровая опора

Ш аровая опора – это, конструктивно, не что иное, как шарнир, которым ступица колеса крепится к рычагу подвески. Главная ее задача – давать колесам свободу перемещения в горизонтальной плоскости и исключать – в вертикальной. Вообще, шаровые шарниры используются далеко не только в опорах ступиц – их можно встретить и в развальных рычагах, и в рулевой трапеции, и даже в креплении газовых упоров капота.

Но до определенного времени вместо подвижных шаровых шарниров на поворотных колесах использовали шкворневый шарнир – тяжелый, требующий периодической смазки, а главное – обеспечивающий колесу только свободу поворота по одной оси, что негативно сказывалось на управляемости.

Конструкторы понимали, что шаровая опора будет принимать каждый удар от дороги, потому работа на износ станет колоссальной. Делать деталь с особо прочным алмазным напылением смысла не было, потому ее сознательно превратили почти в расходник. С тем, чтобы в случае чего, можно было без проблем, отвернув пару болтов и гайку, заменить новой.

Конструкция шаровых

Изначально опора представляла из себя корпус, в который установили шаровый палец и поджали через металлическую пластину пружиной, а сверху накрыли пыльником. Дабы палец не износился через два дня, заложили смазочный материал и дали указание всем, кто занимается обслуживанием, регулярно проверять и заменять смазочный материал в корпусе, запрессовывая его через масленку.

Затем наступила эра пластика, и из конструкции ушла пружина. Шаровая часть пальца была помещена в полусферу, образованную вкладышами из вышеупомянутого материала. С тех пор, по сути, конструкция не изменилась, единственно, пластик был заменен на более износостойкий нейлон.

Шаровые опоры разделились на обслуживаемые и необслуживаемые, то есть с масленками и возможностью разборки и без, соответственно. Но чем ближе к настоящему десятилетию, тем меньше использовались разборные опоры. Отголоском эпохи остаются шаровые опоры с масленками, для закладки смазочного материала, но почти на всех машинах давно ставят необслуживаемые опоры.

Сколько в подвеске шаровых опор?

Все сводится к типу подвески. В самых простых МакФерсонах шаровых две – они находятся снизу. Чем больше рычагов, тем больше шаровых. На двухрычажках шаровые есть верхние и нижние, а на самых сложных подвесках, в основном это касается Volkswagen и Audi , шаровых может быть и по пять штук на одну сторону.

Крепеж к рычагу

Сейчас вся классификация сводится не к типу конструкции самой шаровой, а к способу ее установки – от этого очень сильно зависят затраты на замену. Самая простая и миролюбиво настроенная к хозяину автомобиля конструкция – с креплением корпуса опоры к рычагу подвески с помощью болтов, гаек или заклепок. В таком случае отсоединить изношенную шаровую от рычага не составит труда. Казалось бы, конструкция доведена до совершенства, но с конца 1990-х годов инженеры постепенно стали отказываться от нее в пользу опоры, интегрированной в рычаг подвески.

Есть мнение, что такую конструкцию пролоббировали маркетологи, которым хотелось увеличить прибыльность продажи запчастей, ведь теперь при износе шаровой нужно менять рычаг в сборе, даже если сам рычаг в порядке. Но на самом деле у всего этого есть сугубо инженерный смысл: подвеска с интегрированными в рычаги шаровыми опорами попросту легче разборной.

Есть компромиссная конструкция, в которой нет элементов крепления к рычагу, но есть элемент фиксации – стопорное кольцо. В таком случае опора просто запрессована в рычаг (например – Zafira C и Jeep Patriot). Чтобы ее заменить, придется использовать пресс или иной силовой способ (подробнее об этом – ниже).

Крепеж к поворотному кулаку

Основные типы крепления к рычагу рассмотрели, теперь обратим взоры к фиксации шаровой опоры к поворотному кулаку, при условии, что опора на рычаге. Здесь только два варианта: палец опоры может подсоединяться и крепиться гайкой, которая или шплинтуется, или применяется самоконтрящаяся гайка с внутренним стопорным кольцом. Альтернативный вариант крепежа – стяжным болтом, как, например, у Hyundai Santa Fe с 2006 года. Последний вариант более хлопотный, так как болт, на практике, склонен к закисанию.

Также часто бывает, что для того, чтобы разжать концы кронштейна кулака, в котором фиксируется палец опоры, необходимо применить специальный клин, которого часто просто нет в наличии. Проблема может возникнуть там, где ее не ждешь.

Взять хотя бы Audi A6 С7: тут замечательная конструкция передней многорычажной подвески, в которой шаровые опоры верхних рычагов подсоединены к поворотному кулаку и зафиксированы одним длинным стяжным болтом, который очень часто прикипает настолько, что извлечь его невозможно. Ни нагрев кулака (он из алюминиевого сплава), ни охлаждение болта, ни даже прикладывание пяти, а то и десяти тонн на гидравлическом прессе не сдвигают с места этот злополучный болт и на миллиметр. И, как часто бывает в таком случае, хозяин узнает, что его кошелек опустел еще на 400–500 долларов – такова средняя цена на новый поворотный кулак для A6 C7.

В стремлении оптимизировать конструкцию подвески (не всегда в угоду ремонтопригодности) шаровую опору перенесли с рычага на поворотный кулак. В него опора может запрессовываться (SsangYong Rexton, Mercedes-Benz CLS W219), крепиться болтами (ВАЗ 2110) или фиксироваться стяжным болтом в кронштейне кулака (Subaru Forester SG). У каждого способа свои преимущества и недостатки.

В первом варианте для замены шаровой придется снять весь поворотный кулак, а это само собой разумеющийся демонтаж суппорта и диска с отсоединением от верхнего (или верхних, если их два) и нижнего рычагов. Второй и третий вариант намного проще, потому как для замены достаточно будет отсоединить нижний рычаг от шаровой опоры.

Пыльники

Они у шаровой опоры есть всегда, вне зависимости от того, снимаемая или интегрированная в рычаг опора. И они заменяемы! Небольшая поблажка от конструкторов и маркетологов. Но после радостной вести вынужден огорчить: как часто вы заглядываете под автомобиль и смотрите на пыльники? Самые ответственные – раз в 10-15 тысяч километров при периодическом ТО, а в большинстве своем автовладельцы видели свою машину снизу пару раз (когда мастер показывал износ подвески) или не видели вовсе.

Как бы то ни было, но вовремя выявить потрескавшийся, но не поврежденный пыльник вероятность мала, значит вы обратите на него внимание, только если ему придет конец, а это автоматически замена шаровой опоры. Круг замкнулся. Ниже приведено описание того, как может разрушиться пыльник и как заменить шаровую опору почти в полевых условиях на примере Jeep Patriot. Отчего решили заменить? На себя обратил внимание жуткий скрип со стороны подвески при повороте рулевого колеса.

Причины и следствия выхода из строя шаровых опор

Как говорилось выше, опору придумали, как замену шкворню, но избавившись от него, не избавились от сил, действующих на шарнир. Если задать почти философский вопрос: «Так почему же изнашиваются шаровые?», то ответ будет состоять из трех основных пунктов (есть и четвертый – время – но он не интересен, так как понятен). Первый: повышенные ударные нагрузки на подвеску при проезде, например, по трамвайным путям на неприличной скорости или обычная эксплуатация автомобиля в необычных дорожных условиях, которыми нас не удивишь. Второй: отсутствие смазочного материала там, где он должен быть (помните о масленках?). И, наконец, третий: разрушение пыльника опоры.

Что касается конструктивных особенностей подвесок и влияния этого на износ, то можно сказать следующее: любая шаровая опора, как бы она ни была установлена – на рычаге или на поворотном кулаке – будет изнашиваться благодаря ударам и трению. И если вам хочется сберечь средства и нервы, то нужно чаще заглядывать за колесо, а также не кричать про себя «Банзай» при виде приближающихся недоразумений в виде выбоин.

Пример замены шаровой опоры

Специнструмента не было, но было огромное желание побыстрее решить проблему, чтобы выдвинуться в путь и приехать в срок. Потому машину на подъемник, ключи в руки, рукава до локтей. Первым делом шаровые опоры. В данном случае «умерли» обе, но даже если бы почила только одна, заменять пришлось бы все равно с обеих сторон. Это писанное правило для всех без исключения автомобилей, которое относится к ремонту элементов ходовой части и тормозной системы. Поломалось справа, значит, и левая часть под раздачу (конечно же, с определением причины асимметрии в поломке).

Приступаем. Выкручиваем болты крепления нижнего рычага передней подвески к подрамнику. Дается нелегко – болты немного прикипели. Однако выкручиваем их не полностью, так как рычаг подсоединен еще и к поворотному кулаку.
