Схема подключения музыки в авто с усилителем

Аудиосистема в машину : динамики, усилитель, схема для акустической системы.

Цена затеи

Подбираем компоненты для нашей аудиосистемы!

Сами собираем акустическую систему своими руками по схеме!

Цена затеи

Уже по сложившейся доброй традиции начинаем сразу же с цены. Собрать нормальную акустическую систему можно за 25 000 рублей (это на 2019 год). Эта цифра подразумевает под собой “голую” стоимость всех необходимых компонентов. В нее не входит стоимость сборки и установки у специалиста (подразумевается, что всё это сделаете вы сами). Так же не учитываю стоимость шумоизоляции (вещь весьма нужная) и уж тем более установки её у специалиста. Речь только о цене компонентов. Найти компоненты можно и дешевле, но мы ведь хотим собрать нормальную(!) аудиоситему, которая позволит нам получать удовольствие от прослушивания, добиться от нее достаточной мощности и чтобы прослужила она нам долго. Это базовая, стартовая сумма за хорошую аудиосистему, которая при это морально не будет выглядеть дешевкой и отличить её от более высокой по стоимости сможет лишь разбирающийся в автозвуке человек. Если же Вас интересует цена акустической систем под ключ – это будет примерно от 40 – 50 т.р. до бесконечности. В бюджет же нашего, вышеуказанного варианта войдут: головное устройство (прим. 3500 руб.), усилитель звука (прим. 6500 руб.), динамики (прим. 3000 руб. за два), твитеры (прим. 1500 руб.), конденсаторы для твитеров, если вдруг в них не установлены (прим. 100-200 руб.), сабвуфер (прим. 5500 руб.), предохраитель для безопасного использования всего этого добра (прим. 500 руб.), мелочовка (провода силовые, акустические, межблочные, клеммы) (прим. 1500 – 2000 руб.). Стоимость компонентов может немного отличаться, это не страшно. Главное – правильно их подобрать!

Подбираем компоненты для нашей аудиосистемы!

При покупке компонентов аудиоситсемы в машину следует обратить внимание на производителя компонентов акустики. Так, хорошие, качественные динамики, сабвуферы, усилители производят фирмы: Pioneer, Alpine, JBl, Kicx, Edge, Alphard, JVC, Sony, Kenwood, Mistery, Supra, здесь выбор широк. Так же хорошие усилители аудиосистемы производят Blaupunkt и SWAT. Головные устройства – это Pioneer, Sony, Alpine, JVC и Kenwood. Акустические провода и межблоки (тюльпаны)- TChernoff, Kicx, Audio-nova. Акустические провод обычно идут в комплекте к компонентам, но не всегда они обеспечивают достаточное качество передачи сигнала. На проводах ни в коем случае нельзя экономить! От них напрямую зависит качество звука. Поэтому советую использовать акустические провода и межблоки вышеуказанных фирм.

Головное устройство (магнитолу) желательно приобретать со встроенным звуковым процессором, который поможет вам настроить фильтры частот для динамиков. Нужно так же обратить внимание на количество пар линейных выходов, если Вы надумаете, например подключить два усилителя (чтобы усилить четыре динамика в авто), то и линейных выходов у магнитолы должно быть не менее двух. Если Вы меломан и качество звучания для вас превыше всего, то стоит так же обратить внимание на возможность магнитолы воспроизводить форматы hi-res качества, это flac или wav.

Обязательно, при покупке твитеров, уточните, имеют ли они встроенные конденсаторы. Конденсаторы необходимы для того, чтобы не позволять твитерам играть низкие частоты звука, для которых они не предназначены. Если твитеры будут воспроизводить их, то это не только ухудшит качество звучания аудиоситемы в вашей машине, но и поспособствет их скорейшему выходу из строя! Конечно, мы обрежем им нижний порог воспроизводимых частот в настройках магнитолы с помощью её процессора или активного кроссовера. Но конденсатор все равно лишним не будет. Тем более что и стоит он сущие копейки.

В схеме для акустической системы всегда используйте предохранитель! Располагайте его на силовом проводе, на расстоянии примерно в 20-30 см. от аккумулятора. Он убережет вашу аудиоситсему от непредвиденных опасностей и в случае, если что-то пойдёт не так разомкнет цепь. Клеммы (наконечники) всегда используйте медные, они намного надёжнее чем алюминевые. Обязательно очень крепко их фиксируйте на аккумуляторе! Иначе может возникнуть воспламенение проводки, а то и автомобиля! Так же и провод в клемме всегда фиксируйте очень качественно.

Схема акустической системы – собираем своими руками!

При подключении акустической системы первым мы подключаем магнитолу и запитывем силовым кабелем от аккумулятора (не забывая про предохранитель в схеме на силовом кабеле!), затем запитываем усилитель и подключаем его к магнтоле через выход Rem и межблочные провода (тюльпаны). К усилителю аудиосистемы, через акустические провода, заранее проведенные под салоном в машине мы уже подключаем динамики и сабвуфер. Нагляднее собрать и подключить аудиосистему в машине нам помогут мастера из Loud sound:

Внимание! В видеороликах используется ненормативная лексика!

Очень надеюсь, что данные рекомендации помогут Вам приобрести, установить и настроить аудиосистему мечты! Удачи Вам!

Как подключить усилитель к колонкам и магнитоле в машине (схема подключения)

При доработке автомобильного акустического комплекса в систему вводятся дополнительные усилительные блоки и низкочастотные динамики. Пользователь может самостоятельно подключить усилитель к колонкам и провести настройку полученной системы, добиваясь гармоничного звучания музыки.

Что понадобится

Перед началом монтажа требуется подготовить материалы:

• изоляционная лента;
• металлические трубки для соединения шнуров;
• коммутационные детали для подключения к электрическим цепям автомобиля;
• акустические и электрические шнуры с зажимами;
• крепежные элементы для кронштейнов.

Перечень дополнительного оборудования, предполагаемого к установке, зависит от финансовых возможностей и предпочтений владельца. При этом важно помнить, что от характеристик усилителя зависит дальнейшая работа акустики. Например, если подключить саб к 2-канальному усилителю, то потребуется урезать частотный диапазон воспроизведения для 2 каналов. В этом случае рекомендуется установить 4-канальный блок, задействовав тыловые выходы для коммутации сабвуфера мостом.

Инструменты

Для установки оборудования и коммутации соединительных шнуров потребуются инструменты и материалы:

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

• бокорезы для нарезки кабелей и удаления изоляции;
• отвертки и гаечные ключи для демонтажа пластиковых обшивок;
• соединительные хомуты;
• тестовый прибор для проверки целостности цепей питания;
• дополнительные клеммы и инструмент для установки наконечников.

Как выбрать сечение провода

Поскольку внешний усилитель потребляет ток до 40-50 А (зависит от модификации), то необходимо подобрать подходящий силовой кабель для подключения. Для расчета сечения потребуется выяснить значение номинальной мощности оборудования, которое указывается в инструкции по эксплуатации и на заводской этикетке. Суммарное энергопотребление равняется произведению мощности на число задействованных каналов. Например, при подаче на 1 громкоговоритель сигнала мощностью 50 Вт, суммарное потребление на 4 канала составит 200 Вт.

Затем требуется вычислить длину шнура, идущего до аккумуляторной батареи. На основе полученных цифр по таблице выбирается многожильный медный кабель с требуемым сечением. Рекомендуется брать провод с запасом 10-15%, что позволит безопасно подсоединить усилитель в машине. Использовать алюминиевые жгуты или элементы с омедненной поверхностью не рекомендуется.

Для соединения акустических компонентов применяются межблочные кабели, поставляемые совместно с изделиями. Для улучшения качества звука рекомендуется приобретение улучшенных шнуров, оборудованных качественными коммутационными элементами. Соединительные акустические кабели имеют стандартную конструкцию, отличаются только качеством используемых материалов.

Выбор предохранителя

Плавкий предохранитель обеспечивает защиту электропроводки автомобиля и усилителя от повреждений при коротких замыканиях или повышении силы тока при перегрузке. Элемент устанавливается в положительном соединительном проводе рядом с клеммой аккумулятора. Номинал вставки определяется на основе таблиц с учетом длины кабеля и площади сечения. Дополнительные плавкие вставки автомобильного типа (ножевые) расположены в корпусе усилительного узла.

Схемы подключения

Чтобы правильно подключить громкоговорители, требуется разработать схему расположения устройств и рассчитать магистрали прокладки кабелей. Для коммутации усилителя к колонкам в авто требуется использовать акустический кабель с металлическим экраном, снижающим воздействие электромагнитных волн (от радиопередатчиков, блоков управления или системы зажигания).

Схемы коммутации позволяют соединить передние и задние колонки побортно в общие цепи, освободив оставшиеся тыловые каналы усилительного блока для коммутации низкочастотного громкоговорителя. Сабвуфер подсоединяется мостом, что повышает передаваемую мощность при одновременном снижении нагрузки на электронику усилительного контура.

Последовательное

В схему подключения усилителя к автомагнитоле входят цепи подсоединения колонок. При последовательной коммутации обмоток репродукторов происходит рост суммарного сопротивления. Подобное подключение используется при подключении элементов для дополнительного озвучивания, расположенных в задней части салона. Количество громкоговорителей, соединенных в общую цепь, неограниченно. Допустимое суммарное сопротивление должно соответствовать параметрам усилительного блока.

Для подключения колонок к усилителю в машине необходимо соединить положительную клемму одного из каналов с плюсовым входом динамика, минусовой выход от того же канала идет к отрицательному контакту дополнительного громкоговорителя. Оставшиеся клеммы колонок соединяются акустическим шнуром. По аналогии соединяются репродукторы симметричного канала.

Параллельное

Параллельное подключение колонок через усилитель позволяет снизить сопротивление нагрузки, которое падает пропорционально числу установленных в цепь элементов. При этом наблюдается повышение мощности, количество соединяемых динамиков ограничивается только характеристиками усилительного блока и мощностью самих громкоговорителей. Автомобильные усилительные блоки позволяют подключать цепи с суммарным сопротивлением 1-2 Ом (встречаются модификации, способные работать при 0,5 Ом).

Положительный кабель от первого канала идет к плюсовым клеммам репродукторов, аналогично проводится отрицательный шнур к минусовым контактам. Динамики противоположного борта соединяются аналогично, для коммутации используется второй канал усилительного блока.

Последовательно-параллельное

Комбинированная методика применяется при необходимости подключить усилитель к магнитоле для воспроизведения звука на увеличенном количестве громкоговорителей. Схема позволяет повысить выходную мощность акустической системы при поддержании нормативного уровня сопротивления на канал. Владелец автомобиля подключает на каждый канал неограниченное число динамиков с суммарным сопротивлением 2-16 Ом (зависит от характеристик усилительного контура).

Например, в схеме канала предполагается смонтировать 4 колонки. Положительный сигнал подается к плюсовой клемме первого и третьего динамика. Минусовые выходы этих громкоговорителей соединяются с положительными клеммами второго и четвертого репродуктора. Оставшиеся свободными выходы колонок подключаются к отрицательной клемме канала.

Как и где установить

Усилительный блок размещается в салоне или багажном отсеке автомобиля. Корпус изделия жестко фиксируется кронштейнами, не рекомендуется наклонять или переворачивать модуль из-за нарушения условий вентиляции и охлаждения. Расположение оборудования под сидением сокращает длину коммутационных магистралей и улучшает качество звука (из-за снижения потерь).

Допускается установить усилитель в машину под заднюю полку, расположенную за спинкой сидений. Устройство крепится при помощи кронштейнов, кабели для подачи питания и подключения динамиков выводятся под пластиковыми обшивками интерьера салона. На части машин применяется 2 усилительных блока, предназначенных для коммутации стандартных динамиков и сабвуфера. Узлы устанавливаются раздельно — в салоне и багажном отделении автомобиля.

Как настроить

Владелец автомобиля, установив узел, настраивает рабочие параметры в соответствии с приложенной к изделию документацией. Методика и специфика настройки зависит от технических характеристик оборудования и личного восприятия звуковой картины настройщиком. Если пользователь не уверен в собственных силах, то рекомендуется обратиться в специализированный центр, занимающийся установкой и настройкой автомобильных акустических комплексов.

Чтобы настроить усилитель, подключенный к стандартным динамикам, потребуется выполнить шаги:

• Выбрать уровень фильтра высоких частот на уровне 60-80 Гц.
• Установить регулятор чувствительности Gain в минимальную позицию, а затем довести уровень громкости на головном устройстве до максимума. Начать плавно повышать уровень Gain до момента возникновения шумов или искажений в транслируемом звуке.
• Выставить параметры громкости, ориентируясь на собственное восприятие. Дополнительно допускается корректировать значение среза частот, задаваемое фильтром. Для улучшения звуковой картины допускается активация режима усиления низких частот (бас-буст).

Если усилительный контур подключен и к сабвуферу, то необходимо ограничить высокие частоты при помощи фильтра высоких частот. При настройке выбирается значение в пределах 50-80 Гц. Если в автомобиле применен сабвуфер с фазоинвертором, то для регулировки используется корректор сабсоника. На части усилителей используется дополнительный корректор фазы, позволяющий согласовать работу низкочастотного динамика с остальными громкоговорителями.

Студия автозвука Электросила

✆ +38 (066) 607-45-19 ✆+38 (068) 359-71-76

Как подключить автомобильный усилитель?

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) прежде чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том как выбрать место для установки авто усилителя. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали автомобильный усилитель, и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

1. Силовая проводка для авто усилителя.

Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы. Конечно, в обычной жизни таких проводов не встретишь, кроме провода на стартер и проводов от сварочного аппарата 🙂 Дело в том что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток. Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети)=17А. Впечатляет? Поэтому, для того чтобы доставить к усилителю необходимый ток нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье.

Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне. Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь.

Также необходимо защитить провод дополнительной изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой. Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии. Сделайте все для того чтобы провод не попал на металл и не перетерся.

Аккуратно проложите провод по салону, так чтобы он не попал под движущиеся детали (руль, педали, полозья сидения — не смейтесь, есть и такие ошибки!).

Протянув провод по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом. Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски.

Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме +12V, минусовой провод от кузова к клемме GND (ground — земля). Третья клемма «remote» служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12V при включении магнитолы и таким образом магнитола управляет включением усилителя. Обычно на магнитолах это провод синего цвета или синего с белой полосой.

Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор. Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье.

2. Протягиваем сигнальный провод от магнитолы.

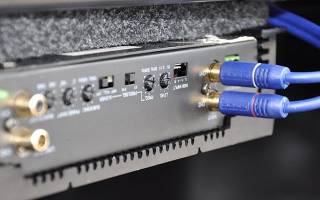

Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели). Вот как это выглядит:

У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) — это выходы Front, Rear, Sub т.е. линейные выходы для подключения усилителя фронтальных, тыловых акустических систем и сабвуфера. Выбираем соответствующий выход (выходы). Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля — материал для отдельной статьи, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный насколько вам позволяет бюджет.

Также нам необходимо протянуть провод управления усилителем, о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной стороны провод управления подключается к магнитоле (обычно синий или синий с белой полосой провод), с другой стороны к усилителю. «Толстый» провод (большого сечения) выбирать смысла нет, т.к. ток по этому проводу пойдет совсем небольшой.

Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов. Например, если в машине основной жгут проводов идет по левой стороне и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки. Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода даже приходится проводить через потолок , настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам.

Если вы устанавливаете 2-х канальный усилитель то вам понадобится двух канальный межблок, если четырех канальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной. Смотрите иллюстрацию:

Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится.

Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Hi level input). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым:

Существуют различные схемы подключения автомобильных усилителей. Мы разбили примеры подключения по количеству каналов усилителей:

Подключение четырех канального усилителя

3. Протягиваем и подключаем провода на акустику

Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода. Теме выбора акустического провода придется посвятить отдельную статью, об этом позже.

Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно, проще всего «словить» наводки на кроссовер акустики, поэтому тщательно выбирайте место расположения кроссовера вдали от скопления проводов, блока предохранителей и т.д.

Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ!!) это протяжка акустического провода в двери. Дело в том что по современным технологиям изготовления автомобилей проводка идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда производители не забыли о нас установщиках и оставили в разъеме место под дополнительные провода. Но в большинстве случаев места под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7):

В этом деле необходима определенная сноровка, главное не повредить разъем так как восстановление может быть очень сложным и дорогостоящим. Ну и конечно, снимите клемму с аккумулятора перед этим.

Подключение усилителя к магнитоле: как правильно подключить усилитель

Современный автомобиль имеет набор стандартных опций, обеспечивающих водителю и его пассажирам во время движения комфорт и безопасность. Однако установленная на автомобиль штатная система мультимедиа (магнитола) часто не устраивает автовладельцев по качеству звучания.

При этом важно знать, как подключить усилитель в машине правильно, чтобы получить полную работоспособность и хороший результат. Давайте рассмотрим, как подключить усилитель к магнитоле самостоятельно.

Внешний усилитель в автомобиле: для чего нужен, как устроен и работает

Итак, основным элементом, влияющим на звук, является на само устройство, а встроенный в магнитолу усилитель, который обычно слабый, искажает звучание даже на средней громкости, не способен «раскачать» более мощную акустику и т.д.

Устанавливая другой усилитель (внешний), повышается не только качество звука, но и мощность самого звукового сигнала. Основное назначение устройства заключается в усилении поступающего на него от магнитолы сигнала без искажений. Сигнал малой амплитуды, поступающий от магнитолы на вход усилителя, на выходе увеличивается до определенного значения, необходимого для нормальной работы динамиков.

Еще усилитель можно подключить к сабвуферу, это позволит оптимально настроить аудиосистему автомобиля, так как входной и входной сигналы отличаются только мощностью.

По этой причине возникает необходимость установки электролитических конденсаторов большой емкости, которые накапливая необходимый заряд при пиковой нагрузке, не допускают «проседания».

Конструкция любого усилителя, причем независимо от количества каналов (1-6) и от способа усиления (аналоговый и цифровой сигналы), состоит из трех основных узлов:

• Входная схема — «чувствительность» входного узла должна соответствовать уровню подаваемого с магнитолы сигнала (любой источник звука имеет свой уровень выходного напряжения). Несоответствие уровней может привести к искажению сигнала на выходе;
• БП (блок питания) – преобразовывает (увеличивает) напряжение поступающие от аккумулятора автомобиля (АКБ). Использование в БП трансформатора позволяет контролировать и повышать напряжение питания;
• Выходной каскад (ВК) – усиливает сигнал, подающийся на динамические головки. Одним из основных элементов ВК является транзистор большой мощности, который, работая в режиме ключа, обеспечивает подачу большого напряжения с БП на выход усилительного устройства посредством преобразования напряжения с блока питания.

Подключение усилителя — процедура не самая простая, но и не сложная. Для начала нужно определиться с выбором усилителя, потом с местом его установки, затем подключить его к магнитоле, сабвуферу и колонкам. При этом нужно четко следовать инструкциям.

Краткая характеристика устройств разной классификации по количеству каналов:

• 1-но канальный усилитель применяется в основном для сабвуферов. Тип усиления с номинальной нагрузкой 2Ом (специальный регулятор звука позволяет настроить под себя аудиосистему);
• 2-х канальный усилитель позволяет реализовать подключение двух динамических головок с большой мощностью;
• 3-х канальный (довольно редко встречающийся);
• 4-х канальный позволяет использование в двухканальном режиме, подключение к сабвуферу либо подключение четырех динамиков (возможность подключения сабвуфера и двух динамиков);
• 5-ти канальный УМ – подключение четырех динамиков и одного сабвуфера;
• 6-ти канальный УМ используется редко, поскольку быстро разряжает АКБ автомобиля (подключение четырех динамиков и одного сабвуфера).

Место расположения усилителя и провода на усилитель

Определившись с типом, нужно знать, как правильно подключить усилитель с учетом его места расположения, так как от этого зависит длина монтажных проводов. Например, при установке усилителя в багажнике автомобиля могут понадобиться дополнительные соединительные провода (соединение магнитолы с усилительным устройством и сабвуфером).

Место монтажа усилителя должно быть с нормальной циркуляцией воздуха ( усилитель имеет свойство нагреваться). Несколько возможных вариантов установки усилителя мощности:

• багажник автомобиля (недостаток: большое количество соединительных проводов, достоинство: свободное пространство);
• центр либо передняя часть салона автомобиля (с нагрузкой хорошая связь и большой диапазон уровня переходной частоты);
• задняя полка в автомобилях купе либо седан;
• под водительским либо пассажирским сидением (преимущество такого расположения заключается в свободном доступе к устройству при необходимости, экономии соединительных проводов и улучшении качества звучания).

Сами провода на усилитель и предохранитель являются важным элементом. Межблочные провода (провода межблочного соединения) и питания выбирают согласно параметрам (мощности) усилительного устройства, при этом прибавив еще 30% из-за низкого КПД.

• При громкости звука на максимум, потребляемая мощность 2-х канальных усилителей с суммарной мощностью 200 Вт будет составлять порядка 260 Вт;
• Опираясь на закон Ома и учитывая, что напряжение АКБ 12В, получаем силу тока 21.6А. От силы тока зависит сечение соединительного провода.

Еще добавим, что важным элементом в схеме подключения является предохранитель (при возникновении короткого замыкания исключает возгорание). Элемент номиналом 50А устанавливают вблизи АКБ автомобиля. Предохранители бывают разных видов: AGU, ANL и др.

Основные минимальные требования к выбору межблочного кабеля:

• не тонкий кабель, со сплошным экранированием;
• кабель с прочной изоляцией и хорошей центральной жилой;
• качественный RGA разъём.

Как подключить усилитель в машину: схема подключения усилителя

Стандартное подключение — подключение провода питания с АКБ автомобилем напрямую (положительная клемма АКБ соединена с плюсом, кузов автомобиля с минусом). Отдельным кабелем через предохранитель подается питание от АКБ на усилительное устройство.

Особенности схемы подключения:

• Красный провод «+» соединяют с гнездом усилителя с соответствующим обозначением напряжения питания;
• Черный провод «-» подсоединяют к разъему межблочного кабеля GND;
• Сигнальный провод от магнитолы соединяют с гнездами «Remote».

Обратите внимание, конденсатор используется, как правило, в комплекте с усилителями большой мощности. Теперь рассмотрим более подробно, как подключить усилок, а также последовательность подключения своими руками.

Ознакомившись со схемой подключения, при наличии необходимых материалов и инструментов, можно самостоятельно приступать к монтажу усилительного устройства.

Общий порядок установки:

• Определившись с местом установки, приступаем к монтажу усилителя;
• Прокладываем провода от магнитолы к усилителю (дополнительный и сигнальный провода);
• Протягиваем кабель питания от АКБ к усилителю вдоль штатной проводки автомобиля, возле АКБ нужно установить предохранитель;
• Подсоединяем сигнальный кабель в соответствии с инструкцией;
• Подключаем к разъему на усилительном устройстве « Remote» и к разъему на источнике сигнала «B+Ant» дополнительный кабель;

При необходимости, соединив коротким проводом с усилителем, установить конденсатор;

Подключив и проверив правильность установки, нужно настроить и отрегулировать усилитель мощности в соответствие с инструкцией от производителя;

Что в итоге

Как видно, подключение усилителя к магнитоле потребует специальных знаний при выборе самого устройства, межблочных проводов, провода питания и т.д. Также при подключении необходимо строго следовать инструкциям, соблюдая полярность питания. По окончании монтажных работ следует проверить схему подключения и, соответственно, работоспособность автомобильного усилителя мощности.
