Как включить и настроить автозапуск на сигнализации Пандора
Автосигнализации Pandora и Pandect, разрабатываемые и производимые калужским НПО «Телеметрия» с 2004 года, считаются одними из лучших представителей своего класса: изначально главным вектором развития продукции было выбрано максимальное техническое совершенство. Еще во времена, когда для топовых сигнализаций было нормой использование примитивных контроллеров Microchip/Atmel, сигнализации Pandora уже «щеголяли» высокопроизводительными контроллерами ARM Cortex, позволявшими расширить функциональность и защищенность охранных систем.
Но это имело и обратную сторону – сигнализации Pandora создавались под профессиональную установку, и «дружелюбными к пользователю» в плане настроек их назвать сложно. Мощность контроллеров позволила без проблем реализовать на них программирование через USB-порт без дополнительных ухищрений. Недаром одной из примет установленной «Пандоры» является спрятанный разъем USB непонятного назначения – с его помощью установщик и настраивал систему.
Новые модели сигнализации Pandora с автозапуском
Для сигнализации высокого уровня поддержка автозапуска – это норма, так что неудивительно, что большинство продающихся сейчас систем Пандора позволяют владельцу удаленно запускать мотор. Причем их преимущество – поддержка клонирования чипов штатного иммобилайзера средствами сигнализации без дополнительных обходчиков благодаря многофункциональному порту IMMO-KEY.
Способы управления автозапуском:
- Для систем с классическим радиобрелоком: с кнопок.
- Для систем с поддержкой телематики: через СМС, голосовое меню, мобильное приложение.
- Для slave-систем: со штатного радиоключа (автомобиль должен изначально поддерживать такой способ запуска).

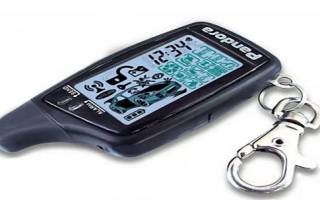

Видео: Инструкция по работе с брелком сигнализации Пандора.
Настройка систем через Pandora DXL Loader
Эта программа предназначена для настройки систем Pandora семейств LX и DXL. Последний релиз программы вышел в 2014 году, «свежие» серии сигнализаций настраиваются через Pandora Alarm Studio.
Программа рассчитана на прямое подключение ноутбука к центральному блоку сигнализации по USB. После соединения задайте нужные настройки, причем они снабжены понятными описаниями и сгруппированы логично.
Настройка автозапуска происходит в одноименной группе интерфейса.
Чтобы включить автозапуск на «Пандоре» переключите настройку II-1.1 из заводского значения «Запрещено» в «Разрешено», активируйте периодический автозапуск и автозапуск по напряжению.
Программная группа II-2 задает дополнительные настройки автозапуска:
Здесь пояснения не требуются, время ежедневного запуска, порог напряжения аккумулятора и длительность работы мотора задаются произвольно по желанию.
Нажмите кнопку «Записать» внизу экрана.
В более совершенных моделях сигнализаций выбор настроек автозапуска гораздо богаче.
Настройка через Pandora Alarm Studio
Отличия этой программы – поддержка Bluetooth-подключения и работа с фирменным сервером, обеспечивающим технологию CLONE (создание программной копии чипа штатного иммобилайзера).
Однако эта программа уже сложнее и, будучи предназначенной для фирменных установочных центров, потребует регистрации. Простейшая регистрация без подтверждения своей работы у официального партнера Pandora возможна, но…
Управление автозапуском
Автозапуск с брелка (если система уже настроена на работу с автозапуском) прост: для принудительного запуска зажмите и удерживайте кнопку постановки на охрану. На автомобилях с МКПП перед этим выполняется процедура «программной нейтрали», заданная в программе сигнализации либо жестко, либо настроенная через DXL Loader. Для Pandora DXL 5910 можно запретить или разрешить начало программной нейтрали по ручнику, а завершение – по закрытию водительской двери.
Автозапуск с телефона (старые модели Pandora, не поддерживающие работу с мобильным приложением) выполните, позвонив на номер установленной в сигнализации SIM-карты и набрав команды 123* в тональном режиме. Если в это время мотор уже работает, таймер обратного отсчета будет сброшен. Для глушения мотора используются команды 321*.
Параметры периодического запуска настройте с брелока через меню:
Автозапуск по температуре здесь настраивается так:
- на шаге 3 включаем автозапуск по факту снижения температуры ниже порога: S°On;
- на шаге 4 задаем этот порог;
- на шаге 5 устанавливаем время прогрева.
Автозапуск для поддержания температуры двигателя настраивается так:
- на шаге 6 включаем периодический прогрев: SdOn;
- на шаге 7 включаем автоматическое глушение: P°On;
- на шаге 8 устанавливаем температуру двигателя, по достижению которой мотор будет заглушен.
Настройки автозапуска через голосовое меню выполняются двумя способами – можно либо 3 секунды удерживать кнопку снятия с охраны на брелоке после ответа системы на звонок, либо включить на 1-3 секунды и выключить зажигание. Далее в голосовом меню вводятся команды 6*, после чего выбирается нужный пункт:
- 1* — автозапуск по времени;
- 2* — настройка времени автозапуска;
- 3* — автозапуск по напряжению;
- 4* — установка порогового напряжения автозапуска;
- 5* — автозапуск по температуре;
- 6* — установка температуры автозапуска;
- 7* — периодический запуск;
- 8* — установка периода запуска.
Обратите внимание, что настройки здесь не совсем дублируют те, что доступны с брелока – с телефона настраивается периодичность запусков, но зато нельзя ограничить время прогрева по температуре.
Ещё кое-что полезное для Вас:
Настройки автозапуска через портал и мобильное приложение
Телематические сигнализации Pandora, которым доступен Интернет, позволяют настраивать автозапуск после регистрации на портале pro.p-on.ru как с компьютера, так и с мобильного телефона.
Интерфейс настроек с ПК прост и пояснений не требует.
С мобильного телефона нетрудно и завести мотор (кнопка Start Engine занимает немалую площадь экрана), и выполнить нужные настройки.
Устранение неполадок
Если автозапуск не работает, то обратитесь в установочный центр. Системы Pandora (в отличие от тех же StarLine, к примеру) намеренно лишены возможности легкого доступа пользователя к настройкам самой системы, так что даже проверить их Вы сможете только на системах LX/DXL, только при наличии ноутбука и только если у Вас после установки сохранен выведенный для программирования шнур.
Если же Вы доберётесь до центрального блока, подключитесь к нему, а в случае с современными системами – еще и имеете авторизованный аккаунт установщика для работы с Alarm Studio, то вряд ли Вам потребуются для диагностики статьи из Интернета, не так ли?
Установка CAN-сигнализации с автозапуском
Современные технологии, используемые в различных преступных схемах, довольно разнообразны и многофункциональны. Сейчас никого не удивить проникновением в персональный компьютер или смартфон, а тем более — электронным взломом автомобиля, когда злоумышленники находятся на некотором расстоянии от Вашего авто, и просто считывают код-граббером сигнал, который система раздает, когда Вы ставите авто на охрану и идете домой спать. Следовательно, отсюда вывод — нужно выбирать сигнализацию, учитывающую этот момент и имеющую качественную защиту от подобного взлома. Несомненно, одна из лучших систем на современном рынке — это Пандора, сигнализация с автозапуском, инструкция по установке которой будет рассмотрена ниже на примере модели DXL3700. Данная сигнализация предлагает наиболее передовой способ защиты Вашего авто от удаленного взлома — диалоговое кодирование сигнала. В остальных отношениях эта охранная система также вызывает только положительные отзывы.
Особенности модели
Основная масса современных автомобилей поддерживает подключение по CAN-шине, так как это позволяет реализовать намного больший спектр функций, нежели аналоговое подключение, и значительно упростить сам процесс установки.
Как уже говорилось выше, система диалогового кодирования препятствует удаленному взлому, и не просто препятствует — алгоритм многократного диалогового шифрования делает взлом невозможным. Чтобы не дать злоумышленникам совершить кражу колес, или грубый взлом дверей или багажника, в сигнализации предусмотрен трехуровневый интеллектуальный датчик удара/наклона/движения, а если угонщики каким-то чудом проникли внутрь, то угнать машину им воспрепятствует радиореле блокировки, которое заблокирует двигатель.
Также в системе предусмотрен GSM-мониторинг системы, то есть Вы можете получать все данные о событиях с Вашим авто с помощью мобильного телефона, причем Вы можете заблокировать, отключить или разблокировать двигатель, просто позвонив на мобильный телефон сигнализации и набрав определенную комбинацию цифр.
Высокая производительность системы возможна благодаря использованию 32-х разрядного процессора с ядром ARM Cortex, что дает возможность намного расширить функционал системы (около 500 программируемых функций), включив в него аспекты, требующие сложных высокоскоростных вычислений. Кроме того, Вы можете подключить к системе разнообразные дополнительные модули, например — модуль GPS, увеличив таким образом возможности системы.
Комплектация
При покупке сигнализации стоит помнить, что в комплекте сирена не предусмотрена, а температурного датчика салона может и не быть, хотя он, как раз-таки, предусмотрен. Потому докупите сирену сразу же, если она не прилагается в подарок, и проверьте комплектацию, чтобы в случае чего потребовать температурный датчик. Но учтите — что-либо требовать в магазине Вы можете только в том случае, если покупаете сигнализацию у авторизованного дилера.
В комплектацию Pandora DXL 3700 входят:
- Основной блок сигнализации
- Брелок с ЖК дисплеем, двухсторонний
- Чехол для брелока
- Дополнительный брелок
- RF-модуль (радиомодуль)
- Микрофон
- Внешняя GSM-антенна
- Радиоуправляемое реле блокировки IS-121
- Кнопка «Valet» и светодиод-индикатор, с проводами
- Комплект монтажа
- Карта с персональным кодом
- Документация.
Подготовимся к установке
Перед установкой компонентов сигнализации приготовьте необходимые инструменты – набор отверток и гаечных ключей, паяльную станцию, клей, изоленту, стяжки. Далее укройте сиденья, руль, и лакокрасочную поверхность вокруг капота полиэтиленом.
Автосигнализация Пандора с автозапуском, инструкция к которой прилагается в комплекте поставки, поддерживает CAN и LINподключение, что значительно упрощает процесс установки и расширяет доступный функционал.
Установка базового блока и температурного датчика салона
Базовый блок системы как всегда — миниатюрен. По крайней мере, с 2010 года компания все более уменьшает размеры базового блока, благодаря чему его можно лучше спрятать. Одно из хороших мест — за передней панелью, однако перед тем панель нужно снять. Демонтировав ее, находим подходящее место, и устанавливаем базовый блок, используя саморезы или хороший клей.
Не устанавливайте базовый блок возле воздуховодов системы отопления – резкие перепады температуры негативно скажутся на его работе.
Температурный датчик салона крепим возле воздуховода для ног водителя.
Установка RF-модуля и микрофона
RF-модуль лучше всего расположить в центре лобового стекла, сверху, но желательно не ближе 7см от металлических частей, которые будут искажать сигнал.
Далее Вам нужно будет спустить провод к базовому блоку — для этого снимите пластик с одной из стоек лобового стекла.
Благодаря микрофону Вы можете прослушать обстановку внутри авто, главное, чтобы микрофон не был сильно заглушен, иначе в нем не будет пользы.
При установке микрофона не прячьте его слишком далеко – главное, хорошо замаскируйте сам микрофон и проводку от него.
Установка светодиодного индикатора и кнопки Valet
Кнопка Valet должна быть невидима для посторонних глаз, причем — не только с улицы, но желательно и из салона, потому ее также нужно спрятать.
Однако спрячьте ее так, чтобы Вы могли в нужный момент дотянуться до нее и ввести Пин, если это потребуется — ведь ситуации бывают разные, и не исключено, что Вам потребуется аварийный ввод пин-кода.
Светодиодный индикатор устанавливаем на видном месте — как правило, его крепят в углу лобового стекла, иногда — в плафоне центральной системы освещения.
В любом случае, провод от него маскируйте среди штатной проводки.
Установка сирены и температурного датчика
Температурный датчик крепится непосредственно к двигателю, однако следует помнить, что если установить его вблизи выхлопного коллектора, то показания будут совершенно непредсказуемыми. Хорошее место для установки температурного датчика – головка блока цилиндра, либо один из штатных болтов. Но иногда его крепят и просто рядом с двигателем.
Сирену размещаем рупором вниз, и прокладываем провода в салон используя для этого пути штатной проводки и технологическое отверстие, ведущее в салон.
Монтаж концевых выключателей
При установке концевых выключателей не нужно ничего изобретать заново — все уже придумано до нас. В бортовой системе автомобиля есть концевики в дверях, багажнике и капоте отвечающие за подсветку — вот возле них можно установить концевые выключатели сигнализации, предварительно сняв обшивку с дверей.
Для того, чтобы провести проводку к базовому блоку, потребуется снять еще и пороги. Проводку не забываем хорошенько маскировать.
Проводка, реле и автозапуск двигателя
После того, как Вы установили все компоненты сигнализации, нужно подсоединить их все к базовому блоку, пользуясь схемой подключения которая присутствует в документации системы, а также показана ниже:
В данной модели предусмотрен автозапуск, и сейчас мы попытаемся на примере VW POLO объяснить Вам, как его реализовать:
- Желтый провод подключаем (7) к замку зажигания (черный) — зажигание
- Бело-желтый (9) к комбинации приборов (зелено-черный) — лампа давления масла
- Белый (10) — к белому разъему блока управления контакт 49 (синий) — генератор
- Бело-синий провод идет (11) к черному разъему базового блока контакт 43 (черно-красный)
- Бело-зеленый (12) — к комбинации приборов (коричнево-черный) — ручник — подключаем через диод (катодом к ручнику)
Для реализации блокировки в Pandora DXL 3700 предусмотрено радиореле, которое может быть активировано при помощи мобильного телефона, кроме стандартной функции блокировки без чипа. Кстати – Вам, скорее всего, может понадобиться сделать дубликат чипа, или Вы можете воткнуть его в ключ самостоятельно, заменив заводской, хотя пластиковый корпус ключа для этого придется разобрать.
Так же следует отдельно коснуться маскировки проводки, так как многие при установке противоугонной системы не обращают должного внимания на этот момент, и – совершенно напрасно. Все дело в том, что злоумышленники после проникновения в автомобиль первым делом скорее всего попытаются найти базовый блок, и будут отрывать переднюю панель или торпеду, а скорее всего – и то и другое. Но, так как базовый блок относительно маленький, и скрыт может быть очень хорошо, его местонахождение будут вычислять по проводке, ведущей к нему. Следовательно, проводка должна быть максимально хорошо перемешана с заводской, и скреплена текстильной изолентой, такой же, какую использует производитель Вашего авто. Таким образом все будет выглядеть «как с завода», и вычислить проводку сигнализации будет крайне сложно.
Настройка системы
Сигнализация с автозапуском Pandora, инструкция по настройке изложена ниже, может быть запрограммирована с помощью кнопки Valet и при помощи компьютера через USB-кабель. Настройка системы при помощи кнопки Valet более трудоемкий и кропотливый процесс, нежели с помощью компьютера, и происходит она после ввода Пин-кода при помощи списка команд, описываемых в инструкции. Далее мы рассмотрим обновление прошивки и программирование системы с помощью ноутбука.
Вход в настройки
Первым делом подключим ноутбук к базовому блоку через мини-USB, причем карта GSM должна быть уже в нем. После вводим Пин-код через кнопку Valet, ожидая после ввода каждой цифры не более секунды, и наблюдая после верного ввода всех цифр серию красно-зеленых сигналов на световом индикаторе. Если ввели неверно – система выдаст один длинный красный сигнал.
Обновление микропрограммы
Следующий шаг — обновление прошивки. Для обновления прошивки Вам понадобится программа DXL Loader, которая должна поставляться в комплекте. Если ее почему-то нету (такое иногда бывает), то можно скачать ее с официального сайта:
Для установки новой версии в меню программы нажимаем «загрузить», а после нажимаем «загрузка прошивки». Указав путь для новой версии ПО, обновляем прошивку, и переходим к программированию.
Настройка
Первым делом укажите модель автомобиля, и после этого переходите к настройке и программированию всех функций.
При этом можно пользоваться документацией, поставляемой в комплекте.
После завершения программирования системы, обязательно сохраните настройки в отдельном файле.
На этом настройка закончена, собираем снятые панели обратно и тестируем систему.
Обзор, комплектация, функционал модели
Сигнализаций PANDORA – инструкции, схемы, описание.
Auto alarm PANDORA ; Сигнализация PANDORA ; Схема подключения PANDORA ; Инструкции PANDORA
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
инструкция по программированию брелков, *.pdf, 0.15 Mb
руководство по эксплуатации и монтажу, *.pdf, 2.737 MbУстановить Сигнализацию !
Автосигнализации в Риге – установка, ремонт и отключение сигнализаций!
Установка сигнализаций, иммобилайзеров, секреток и других электронных и механических устройств для защиты автомобиля, а также – диагностика, установка видео и аудио оборудования, установка парковочных датчиков, ксеноновый свет, ремонт пультов и многое другое!
+371 29675090 Сергей
Сейчас 443 гостей и ни одного зарегистрированного пользователя на сайте
Pandora Online Pro
На основном экране приложения отображены основные параметры охраны и самого автомобиля: напряжение аккумулятора, температура двигателя/салона/за бортом, уровень топлива, охрана включеня/выключена, двигатель запущен/остановлен.
Там же расположены кнопки управления, используемые наиболее часто: включение/выключение охраны, запуск/останов двигателя, включение/выключение активной охраны, включение/выключение функции Smart Parking и включение/выключение трекинга. Последнюю кнопку вы можете перенастроить по своему усмотрению, назначив на нее управление багажником, управление предпусковым подогревом и т.д.
Управление режимами охраны
Чтобы включить или выключить охрану Pandora, нажмите на кнопку с замочком на основном экране и удерживайте ее.
В режиме охраны все установленные блокировки двигателя включены, замок капота (если установлен) заперт.
В случае срабатывания тревоги по одной из охраняемых зон вы немедленно получите соответствующее уведомление.
Автозапуск двигателя
Чтобы дистанционно запустить двигатель, нажмите кнопку «Start Engine» на основном экране и удерживайте ее.
Вы также можете настроить автоматический запуск по расписанию в заданные дни недели в заданное время, либо настроить периодический запуск – в этом случае двигатель будет запускаться циклически через указанные интервалы времени.
Также вы можете настроить автозапуск по температуре от -40 до 0 градусов, и по напряжению аккумулятора от 10 до 12,5 В. Все параметры доступны в разделе «Настройки» – «Запуск двигателя».
Smart Parking
Функция Smart Parking предназначена для удобного поиска автомобиля на стоянке. Воспользовавшись данной функцией, вы увидите электронную карту с отмеченными на ней координатами автомобиля и своими собственными.
Таким образом, вы сможете найти автомобиль, ориентируясь по собственному местонахождению. Функция Smart Parking незаменима на парковках крупных торговых центров, вокзалов и аэропортов.
Передача данных
Вы можете настроить параметры передачи данных, используемые системой – включить или отключить передачу данных при тревожном событии или при возобновлении GSM-связи, разрешить или запретить работу в роуминге, включить или отключить постоянное соединение.
Здесь же можно настроить часовой пояс. Для настройки указанных параметров зайдите в меню, выберите «Настройки» – «Передача данных».
Предпусковой подогрев
Если ваш автомобиль оснащен предпусковым подогревателем, вы можете дистанционно управлять им с помощью Pandora Online Pro. Для этого зайдите в раздел «Настройки» – «Предпусковой подогрев» и активируйте данную функцию.
Вам будет предложено настроить несколько параметров: температуру включения (от -40 до +40 градусов), время работы (от 10 до 100 мин.) и температуру отключения (от -40 до +80 градусов). Также вы можете указать, следует ли отключать предпусковой подогреватель после старта двигателя.
Трекинг, мониторинг
Для того, чтобы увидеть свой автомобиль на карте, на основном экране управления нажмите кнопку, расположенную в правом верхнем углу.
На экран будет выведена электронная карта с отмеченным на ней автомобилем, а также самая полная информация о его состоянии перемещениях – время в пути, протяженность трека, скорость, уровень топлива, напряжение аккумулятора, температура двигателя/салона/за бортом.
Чтобы вернуться на основной экран, снова нажмите на кнопку, расположенную в правом верхнем углу.
История событий
Pandora ведет подробную историю всех произошедших событий с указанием точного времени каждого события и координат.
Поиск по названию и удобная система фильтров позволяют выбрать из огромного числа событий те, которые интересуют в настоящий момент: сервисные события, тревоги, запуски двигателя и т.д. Всего существует более 100 типов событий.
Также вы можете фильтровать треки по длине, продолжительности или скорости, что особенно актуально при контроле служебных автомобилей.
Контроль нескольких автомобилей
Вы можете управлять несколькими автомобилями, оборудованными охранными комплексами Pandora, под одной учетной записью.
Чтобы добавить новый автомобиль, зайдите в меню и выберите «Мои автомобили», далее нажмите значок «+» в правом верхнем углу и введите всю необходимую информацию.
Подобный функционал позволяет контролировать как несколько семейных автомобилей, так и целый автопарк.
Датчики
Используя мобильное приложение, вы можете дистанционно настраивать чувствительность всех имеющихся в системе датчиков: удара, движения, наклона, а также дополнительно установленных датчиков, например, датчика объема.
Чувствительность настраивается в процентах от 0 до 100; в случае необходимости вы можете отключить определенные датчики.
Уведомления
Вы имеете возможность гибко настраивать рассылку уведомлений, производимую системой в случае наступления одного из массы возможных событий. Зайдите в меню, выберите «Настройки» – «Уведомления».
Например, вы можете выбрать отправку уведомлений обо всех произошедших событиях на свой собственный номер, а на дополнительные номера настроить отправку тревожных уведомлениях. Здесь же можно выбрать, каким именно способом будет осуществляться уведомление – звонком или SMS-сообщением.
Система также может отправлять Push-уведомления – диалоговое окно с вопросом о разрешении или запрете Push-уведомлений автоматически появится при запуске приложения.
Настройки приложения
Настройте приложение по своему вкусу, чтобы использовать его с максимальным комфортом. Для наибольшей безопасности вы можете защитить приложение PIN-кодом и активировать запрос пароля после закрытия приложения.
Здесь же вы можете включить или отключить звуки, а также выбрать картографический сервис.
