Снятие инжектора ваз 2110 8 клапанов

4.19. Снятие ресивера и коллекторов двигателя ВАЗ-2111

ПОРЯДОК ВЫПОЛНЕНИЯ

. электропневмоклапана и регулятора давления топлива в топливной рампе. Ресивер можно снять без дроссельного узла – в этом случае отсоединяем дроссельный узел (см. Снятие дроссельного узла). Если ресивер снимаем в сборе с дроссельным узлом, то отсоединяем от дроссельного узла все шланги и разъемы датчика положения дроссельной заслонки и регулятора холостого хода. . и пять гаек крепления к впускному коллектору. « предыдущая страница 4.18. Снятие датчика недостаточного уровня масла в двигателе ^ к оглавлению следующая страница » 4.20. Снятие ресивера и впускного коллектора двигателя ВАЗ-2112

Copyright © 2007-2020 Все права защищены. Все торговые марки являются собственностью их владельцев.

Топливная рампа двигателя 2111 (1,5i 8v) – снятие, разборка, сборка и установка

Топливную рампу демонтируют, при необходимости сняв форсунки, также и в других случаях при ремонте двигателя.

Перед выполнением операции ознакомьтесь с правилами техники безопасности при обслуживании и ремонте системы питания (см. “Меры безопасности при обслуживании и ремонте системы питания”).

1. Сбрасываем давление топлива в топливопроводе (см. “Топливопровод – сброс давления”).

2. Снимаем ресивер (см. “Ресивер двигателя 2111 (1,5i 8V) – снятие, замена уплотнений и установка”).

Ресивер можно не снимать, но тогда при сборке трудно обеспечить необходимую чистоту форсунок.

3. Нажимая на пружинные фиксаторы, отсоединяем колодки жгута проводов от четырех форсунок.

4. Снимаем шланг с патрубка регулятора давления топлива.

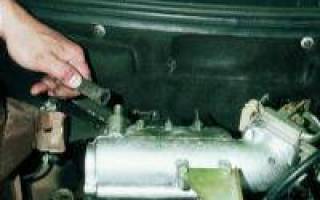

5. Рожковым ключом на 17 мм отворачиваем штуцер трубки подвода топлива к рампе (1), удерживая шестигранный конец шланга топливопровода ключом того же размера. Аналогично отсоединяем трубку сливного топливопровода от шланга (2). Соединение сливного трубопровода на заводе помечают синей краской.

6. Отводим наконечники шлангов от трубок.

7. Шестигранным ключом на 5 мм отворачиваем два болта крепления топливной рампы к впускному трубопроводу.

8. Снимаем топливную рампу в сборе с форсунками.

Будьте осторожны, в топливной рампе осталось небольшое количество топлива.

9. Поддев шлицевой отверткой, снимаем резиновые уплотнительные кольца с концов трубок.

Поврежденные уплотнительные кольца заменяем.

10. Шлицевой отверткой смещаем фиксатор форсунки вдоль топливной рампы.

11. Снимаем форсунку с топливной рампы.

12. Аналогично снимаем три другие форсунки.

Соединения форсунок с топливной рампой и с впускным трубопроводом уплотнены резиновыми кольцами. Все поврежденные уплотнительные кольца необходимо заменить.

13. Снимаем с топливной рампы пружинные фиксаторы форсунок.

14. Снимаем регулятор давления топлива (см. “Топливная рампа двигателя 2111 (1,5i 8V) – замена регулятора давления топлива”).

15. Ключом на 24 мм отворачиваем гайку трубки подводящего топливопровода и извлекаем конец трубки из топливной рампы.

Соединение трубки с топливной рампой уплотнено резиновым кольцом, установленным в торце рампы. Поврежденное уплотнительное кольцо заменяем.

16. При необходимости металлическим колпачком от ниппеля колеса выворачиваем золотник диагностического штуцера.

Сборка и установка

Собираем и устанавливаем топливную рампу в обратной последовательности. Перед сборкой покрываем уплотнительные резиновые кольца тонким слоем моторного масла.

Как снять и почистить форсунки на ВАЗ 2110

На территории России насчитываются десятки тысяч автомобильных заправочных станций, однако далеко не все из них могут похвастаться наличием высококачественного бензина, отвечающего всем современным нормам и стандартам. Зачастую в топливе присутствуют не только частицы грязи, но и различные примеси (фенолы, сернистые соединения, кислоты, свинец и т.д.). Помимо этого некачественный бензин часто характеризуется низким октановым числом. Все эти факторы крайне негативно влияют и на работу двигателя в целом, и на стабильность функционирования его отдельных компонентов в частности, значительно снижая срок эксплуатации всех узлов мотора. Именно поэтому каждый автолюбитель должен иметь представление о том, как снять и почистить форсунки на ВАЗ 2110. Не следует сразу же приступать к выполнению данных работ.

К чистке форсунок необходимо прибегать только в крайнем случае, когда нет сомнений в нестабильной работе двигателя транспортного средства.

Симптомы, свидетельствующие о необходимости чистки форсунок на ВАЗ 2110:

1. Появляются проблемы с запуском двигателя.
2. Возрастает показатель расхода топливной смеси.
3. Падает мощность тяги двигателя.
4. Во время езды в зимнее время года автомобиль периодически двигается рывками.
5. Отказывает один из цилиндров двигателя (эффект троения) и т.д.

Чистку форсунок необходимо осуществить в случае появление одного или нескольких симптомов, описанных выше.

Варианты решения проблемы

Снимаем форсунки

Сегодня каждый владелец транспортного средства может остановиться на одном из трех возможных вариантов чистки форсунок:

• воспользоваться автомобильной химией;
• прибегнуть к услугам станции технического обслуживания;
• самостоятельно снять и почистить форсунки на ВАЗ 2110.

В нашей статье мы детально остановимся именно на третьем варианте решения вопроса. Самостоятельная чистка более безопасна и действенна по сравнению с эффектом, который наступает после применения автомобильной химии. Экономическая выгода от чистки форсунок своими руками также является очевидным фактом, если учитывать расценки, действующие на станциях технического обслуживания. Самостоятельно проводить данную процедуру рекомендуется только в том случае, если вы имеете как минимум общее представление о внутреннем устройстве машины. В противном случае чистку форсунок целесообразно доверить специалистам.

Рекомендации по снятию форсунок на ВАЗ 2110

Отсоединяем подачу топлива

• Перед началом проведения работ нужно убедиться, что двигатель транспортного средства остыл.
• Затем от бензонасоса нужно отсоединить провода питания для полного его обесточивания.
• Следующий шаг заключается в максимальном снижении давления в системе питания мотора. Для этого двигатель нужно завести, после чего подождать, пока он сам не заглохнет на холостых оборотах. Данное действие надо повторить несколько раз до того момента, пока мотор не перестанет реагировать на попытки его завести.

Демонтаж топливной рампы

• Теперь можно приступать к демонтажу топливной рампы. Для этого необходимо предварительно обесточить ее, отсоединить от нее шланги подачи топлива и отключить от нее все электрические приборы (регуляторы холостого хода и давления, датчик положения устройства, регулирующего подачу воздуха в двигатель (дроссельная заслонка)). После этого при помощи шестигранника надо выкрутить два крепежных болта и аккуратно демонтировать топливную раму вместе с форсунками. Во время снятия рамы нужно следить за отсутствием перекосов, которые могут существенно осложнить процедуру демонтажа.
• Далее нужно приступать к снятию форсунок. Для этого надо отсоединить крепежные скобы, фиксирующие электрический соединитель (разъем) и крепежную скобу, удерживающую форсунку на посадочном месте. Для того чтобы избежать попадания грязи на детали, снятые форсунки лучше всего аккуратно уложить на сухую ветошь, а их посадочные места чем-то прикрыть.

Рекомендации по чистке форсунок на ВАЗ 2110

Грязные форсунки

• Резиновые уплотнительные кольца перед процедурой рекомендуется снять, а после окончания чистки установить новые. Чистку каждой форсунки лучше всего начинать с очищения ее сопла от различных отложений. Также уделить внимание следует и воронкообразной поверхности, на которой могут скапливаться коксообразные смолистые отложения.
• После этого можно переходить к чистке канала подачи топливной смеси. Для открытия электромагнитного клапана подачи топлива необходим источник питания, желательно не превышающий 5-7В. Для этого можно использовать регулируемый стабилизируемый источник напряжения или зарядное устройство от мобильного телефона. Подойдет и аккумуляторная батарея автомобиля, однако в этом случае напряжение на форсунку нужно подавать через лампу накаливания, выполняющую функцию демпфера тока для исключения вероятности того, что обмотка форсунки будет сожжена.
• Подача электричества осуществляется через два провода, в разрыв одного из которых необходимо установить кнопку, замыкающую и размыкающую сеть, включая и выключая которую мы будем имитировать работу форсунки в двигателе под действием импульсного электричества.

Чистка

• В качестве оборудования для подачи очищающей жидкости в канал форсунки можно использовать баллончик, в котором находится жидкость, предназначенная для чистки карбюратора.
• Для герметичного соединения сопла баллончика с форсункой можно использовать резиновую трубку, которую необходимо надежно зафиксировать с помощью пластикового хомута или любого другого доступного крепления на сопле баллончика и на форсунке.
• Когда все готово, можно начать подавать электричество для открытия форсунки, параллельно нажимая на баллончик для подачи промывающей жидкости. Через некоторое время факел струи очистителя, выходящий через распылитель топлива, должен стать равномерным и хорошо различимым, что свидетельствует об успешном удалении нагара. На этом процедура чистки считается выполненной.

Ожидаемый эффект

Устанавливаем обратно

Если процедура чистки форсунок была осуществлена правильно, то расход топлива снизится, увеличится мощность двигателя, появится ровный холостой ход, а запуск холодного мотора будет происходить без каких-либо затруднений.

Полезная информация

Рекомендуется своевременно обслуживать форсунки, установленные заводом-изготовителем на автомобиль ВАЗ 2110, для максимального продления срока их эксплуатации.

Практика показывает, что в случае их замены на форсунки других производителей (даже хорошо себя зарекомендовавших брендов) объем потребляемой топливной смеси может существенно возрасти.

Видео

Порядок мероприятий по чистке форсунок представлен в видеоматериале:

Снятие инжектора ваз 2110 8 клапанов

В том случае, если автомобильные форсунки загрязнились, двигатель начнет постепенно терять мощность. Когда машина будет ускоряться, проблемы в работе двигателя начнут становиться все более заметными, увеличится расход топлива. Потребуется чистка форсунок.

Только небольшое количество проблем возникает при загрязнении, из-за чего форсунки ВАЗ 2110 необходимо обязательно вовремя промывать. Делается это тогда, когда вы не видите явных отклонений, но пробег машины составил уже более 100 тыс. км. Основными сигналами о наличии проблем с двигателем служат факторы:

• его запуск затруднен;
• работает нестабильно, у него отсутствует прежняя устойчивость;
• он начинает глохнуть, поработав определенное время;
• коленчатый вал начинает делать больше оборотов;
• у двигателя не хватает сил;
• когда машина движется, он работает рывками;
• бензин расходуется несоответственно расстоянию, а сам инжектор существенно загрязнился;
• в переработанных газовых отходах содержится повышенное количество соединений СО и СН (это можно узнать при осмотре машины в автосервисе);
• форсунки становятся негерметичными, производя капельное зажигание.

Подготовка к демонтажу

Замена форсунок может не потребоваться гораздо дольше, если приобретать специальные присадки, добавляемые в топливо. Благодаря им инжектор дольше остается чистым. Но не стоит на них перекладывать всю ответственность, ведь при длительном использовании грязь и образовавшиеся отложения создают своеобразную закупорку для прохождения топлива, а это, в свою очередь, наносит непоправимый вред мотору.

Конечно, можно обратиться в сервис, где не только будет сделана чистка форсунок, но и проведена проверка машины. Однако можно выполнить ремонт самостоятельно, ведь так удастся существенно сэкономить. При этом учитывайте, что рампа, на которой располагаются форсунки, является своеобразным «центром» в каждой машине. Любое самостоятельное вмешательство, в том числе чистка форсунок, может обернуться существенной поломкой.

Для замены необходимо приобрести товары, которые потребуются для работы. В первую очередь это специальное средство для очистки инжектора, его продают в специальных аэрозольных баллонах. Желательно заменить кольца на самих форсунках. Нелишним станет приобретение любой кнопки, лампочки, мощность которой не будет превышать 21 Вт, и фишки, используемой для соединения проводов с форсунками.

Еще необходимо обратить внимание на некоторые особенности демонтажа. Перед снятием форсунок нужно обязательно убедиться в остывании двигателя. Затем необходимо провести полное обесточивание бензонасоса. Для этого все провода, отвечающие за питание, потребуется отключить. Далее нужно максимально уменьшить силу давления в моторе. Двигатель попросту заводят и ждут, когда мотор заглохнет. Повторяют несколько раз до тех пор, пока двигатель не перестанет заводиться.

Последовательность работ по замене

Чтобы заменить форсунки, выполните такие действия.

1. Отсоедините все провода от аккумулятора.
2. Затем отделите все крепежные скобы, удерживающие защиту двигателя.
3. Приступите к съемке воздушного фильтра, на котором закрепляются шланги. Отключите от аппарата, отвечающего за показания давления бензина, шланг, колодку — от регулятора холостого хода. Учитывайте, что ее держит зажим. Далее от проводов, свернутых в форме жгутов, отсоедините колодку.
4. Теперь необходимо осторожно отвинтить два болта, находящихся в креплении рампы. Под шляпками болтов находятся шайбы плоской формы. Поэтому, для того чтобы избежать потерь, выемку необходимо производить при помощи пинцета. Теперь открутите винт крепления, используемый для держателя трубок, по которым проходит топливо. Сам держатель аккуратно снимите таким образом, чтобы пружинная шайба не потерялась. Далее топливная рампа осторожно сдвигается вдоль форсунок до полного выхода из отверстий в трубе двигателя. Чтобы не сломать их, аккуратно удалите рампу из-под ресивера. Малейшая неосторожность при выполнении этой работы приведет к катастрофическим последствиям и дорогостоящему ремонту.
5. Выньте форсунки из рампы слегка покачивающими движениями. Чтобы на детали попало как можно меньше грязи, уже снятые форсунки укрываются тканью, а место, где они находились в автомобиле, прячется под любым материалом. Главное, чтобы не было больших зазоров.

Вернуться к оглавлению

Устранение неполадок

После того как достанете форсунки, приступайте к их тщательному осмотру. Когда завершится снятие форсунок ВАЗ 2110, вы можете увидеть, что одна из них осталась во внутренней трубе двигателя. Потребуется обязательно заменить ее фиксатор и кольца, отвечающие за уплотнение. Кроме того, замена форсунок производится еще и при потере кольцами эластичности их покрытия и при трещинках.

Проверьте, как распыляют форсунки. Выполните соединение жгутов и прикрепите все к аккумулятору. Затем опустите форсунку в стеклянную емкость и включите стартер, чтобы увидеть, правильно ли производится распыление бензина. У каждой форсунки должно быть не менее 4 струй, кроме того, бензин, который проводится по ним в емкостях, должен находиться на одинаковом уровне. В том случае, если распылитель начал подтекать, форсунку нужно поменять.

Если она не распыляет совсем, необходимо проверить, поступает ли на форсунку питание. Если она не пропускает бензин, отсоедините провода, ведущие от колодки, и подсоедините батарею напрямую, включив зажигание. Если она начала распылять бензин, значит, неполадки находятся в электрической цепи. После того как замена форсунок или чистка произведена, их потребуется снова собрать, но перед этим смажьте бензином каждое кольцо.

Если в автомобиле есть некачественные фиксаторы, их тоже придется заменить. Для этого потребуется сдвинуть их на край рампы. Если же у вас появилась необходимость в замене топливной рампы, открепите все провода, жгуты и установите новую, подсоединяя все детали в обратном порядке. Удачи!

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес. Пишите:

Для каждого водителя не секрет что строк эксплуатации форсунок зависит от того как за ними ухаживать, как говорилось ранее чистка инжекторов требуется в среднем где-то каждые 30 тыс. И вот если пришла пора очередной такой процедуры, то хотим показать как снять форсунки на автомобиле ВАЗ 2110 с двигателем 1.5 л. 16-ти клапанного, чтобы произвести будто чистку или замену на новые форсунки.

Всем известно, что на заправочных станциях заливают не всегда качественный бензин. Этот факт значительно влияет на работоспособность мотора, а также износ запасных частей, особенно фильтров и форсунок. Поскольку, чистка в автосервисе стоит не дёшево, то многие автолюбители, зачастую, проводят операцию своими руками.

Видеоматериал о том как просто промыть форсунки в домашних условиях:

Процесс очистки форсунок на ВАЗ-2110

Перед чисткой необходимо осознать, что автомобилист знает конструкцию и принцип работы узла, а также степень ответственности за все проделанные операции и их последствия. Если такой уверенности нет, то рекомендуется обратиться в автосервис.

Форсунки Бош для ВАЗ-2110.

Для начала, необходимо провести демонтаж элементов с топливной магистрали и вовсе снять их с автомобиля. Сделано это для удобства совершение операций. Итак, приступим к разборке узла и демонтажу:

1. Мотор остыл, и можно начать проводить операции. Обесточиваем топливный насос. Сделать это можно, отключив предохранитель, или сняв колодки проводов с разъёма питания.
2. Снижаем давление в топливной магистрали.

Отсоединяем питание с топливного насоса и сбрасываем давление.

Снимаем клемму АКБ для снятия топливной рампы.

Когда всё отключено, можно снять топливную рампу с двигателя.

Отсоединив топливный шланг, проводим демонтаж топливной рампы.

Снимаем скобы крепления и демонтируем форсунки с рампы.

Посадочные места форсунок необходимо накрыть, чтобы в коллектор и цилиндры не попали сторонние предметы, которые могут навредить компонентам двигателя.

После того, как форсунки, снятые с автомобиля, можно приступить непосредственно к процессу очистки:

1. Демонтируем резиновый уплотнитель с самой форсунки.
2. При помощи специального средства для чистки форсунок, промываем воронкообразные поверхности и сопла.
3. Далее, проводим чистку канала подачи горючего.
4. Когда ручная очистка проведена, стоит перейти к более эффективному способу.

Процедура подключения и чистки форсунок своими руками.

Способы чистки

В практике существует несколько видов чистки форсунок. Наиболее известные и применяют три способа:

• Первый способ предусматривает использование автомобильной химии . Очень эффективный, но значительно затратный способ. Ко всему прочему можно добавить, что автомобильная химия не безопасна в работе для человеческого организма, а поэтому стоит быть предельно аккуратным. При использовании химии форсунки можно не снимать!
• Автосервис . Конечно, это самый безопасный и надёжный способ очистки форсунок с применением специального стенда. К однозначным минусам можно отнести стоимость выполнения таких работ, поскольку цена бывает нередко слишком высока.
• Самостоятельное выполнение чистки форсунок . Самый выгодный и экономичный способ ремонтно-восстановительных работ по топливной системе. В этом случае, автолюбителю необходимо знание устройства и работы элементов, чтобы не запороть ничего, а также чтобы не увеличить стоимость ремонта.

Признаки неисправности

Если вовремя проводить чистку и обслуживание узла форсунок, то они способны прослужить достаточно долго. Но, когда чистить элементы тяжело определить, поэтому существует ряд признаков неисправности.

• Запуск мотора со сложностями или не с первого раза.
• Падение мощности и тяги.
• Троение, явный признак неравномерной подачи горючего.
• Увеличение расхода.
• Дёрганье транспортного средства в зимнее время года.

Если возникли вышеперечисленные признаки, то необходимо срочно провести чистку форсунок. После проведения процедуры, работоспособность автомобильного мотора должна вернуться в норму. Если этого не произошло, то стоит искать причины в другом месте, таком как — бензонасос, топливный фильтр или цилиндры.

Выводы

Провести чистку форсунок ВАЗ-2110 достаточно просто своими руками. При наличие необходимого инструментария и основных знаний в конструкции автомобиля, любой владелец с лёгкостью сможет устранить неисправности.
