Коробка передач ваз 2107 описание конструкции, устройство

Коробка передач ваз 2107 предназначена для изменения по величине и направлению крутящего момента, передаваемого от двигателя на ведущие колеса автомобиля.

На автомобилях ваз 2107 установлена коробка передач с пятью передачами переднего хода и одной заднего. Коробка передач автомобиля ваз 2107 состоит из стальной передней крышки (установленной в картере сцепления) и отлитых из алюминиевого сплава картера и задней крышки.
Соединения картера коробки с задней крышкой и картером сцепления уплотнены прокладками. Спереди коробки передач на семи шпильках установлен картер сцепления, который крепится к коробке передач гайками с пружинными шайбами.
Сзади коробка передач крепится на двух шпильках к опоре силового агрегата.

Передняя крышка коробки передач ваз 2107 запрессована в картер сцепления. В полости крышки коробки передач установлен сальник первичного вала. В торцовой стенке крышки коробки передач имеется отверстие для отвода масла, вытекающего из картера коробки передач в случае повреждения или износа сальника.

В картере коробки передач установлены: первичный и вторичный валы с шестернями и синхронизаторами, промежуточный вал и детали привода переключения передач. В левой боковой стенке картера коробки передач выполнено заливное отверстие, закрытое пробкой с конической резьбой.
Снизу картер коробки передач закрыт крышкой, отштампованной из стали и закрепленной на десяти шпильках гайками. В крышке имеется сливное отверстие, закрытое пробкой с конической резьбой и постоянным магнитом.
Полость картера коробки передач сообщается с атмосферой через отверстие сверху в передней стенке картера и сапун, установленный на картере сцепления.
В задней стенке картера выполнено отверстие для прохода масла в полость задней крышки. Объем масла, заливаемого в коробку передач на автомобилях ваз 2107, равен 1,6 л.

Привод переключения передач — механический. Привод переключения передач состоит из рычага переключения передач, механизма выбора передач, трех штоков с вилками, фиксаторов и замкового устройства. К верхней части рычага на резьбе крепится рукоятка.
Стержень рычага переключения передач соединяется с его нижней частью через эластичные втулки демпфера, которые поглощают вибрацию и обеспечивают мягкое включение передач. Корпус рычага переключения передач в сборе с механизмом выбора передач и корпусом шаровой опоры закреплен сверху на шпильках задней крышки тремя гайками.
Сферическая часть рычага переключения передач подвижно установлена в корпусе шаровой опоры.

Нижняя часть рычага заходит в паз одного из штоков.
Рычаг переключения передач, поворачиваясь в шаровой опоре, воздействует на шток, перемещая его и вилку, закрепленную неподвижно на штоке.
Шток вилки включения I-й и II-й передач и шток вилки включения III-й и IV-й передач подвижно установлены в отверстиях передней и задней стенки картера.
Шток вилки включения V-й передачи и передачи заднего хода установлен в отверстии, выполненном в приливе задней стенки картера.
Штоки удерживаются в нейтральном или включенном положениях шариковыми подпружиненными фиксаторами, для которых в каждом штоке выполнено по три гнезда. Фиксаторы с пружинами расположены во втулках, запрессованных в отверстиях картера коробки передач и закрытых общей крышкой. Для исключения одновременного включения нескольких передач (перемещения штоков) привод имеет замковое устройство, состоящее из трех сухарей, расположенных в отверстиях штока III-й и IV-й передач и задней стенки картера.

Задняя крышка коробки передач ваз 2107 установлена на шести шпильках и закреплена гайками с пружинными шайбами.
На левой стороне задней крышки коробки передач закреплен привод спидометра, ведомая шестерня которого входит в зацепление с винтовой шестерней привода, установленной на шлицах задней шейки вторичного вала.

Первичный вал коробки передач изготовлен заодно с косозубой шестерней постоянного зацепления. На задний поясок вала напрессован, а затем приварен прямозубый венец синхронизатора IV-й передачи.
На венце IV-й передачи установлено подпружиненное блокирующее кольцо синхронизатора, закрепленное стопорным кольцом. Зубья внутреннего венца кольца синхронизации заходят в зацепление с зубьями синхронизатора IV-й передачи. На передней части вала выполнены шлицы, на которых расположен ведомый диск сцепления. Вал вращается в двух шариковых подшипниках; передний расположен в торце коленчатого вала, а задний — в передней стенке картера коробки передач. Установочное кольцо в канавке внешнего кольца заднего подшипника предотвращает осевое смещение вала.
Вторичный вал, находящийся на одной оси с первичным валом, вращается в трех подшипниках. Передний роликовый подшипник расположен в расточке торца первичного вала, промежуточный шариковый — в задней стенке картера. Задний роликовый подшипник установлен в гнезде задней крышки коробки передач и снаружи уплотняется сальником. На заднем шлицевом конце вторичного вала крепится фланец эластичной муфты карданный вал.

На вторичном валу подвижно установлены шестерни передач с синхронизаторами. Они выполнены в виде единого блока, состоящего из косозубой шестерни передачи и зубчатого венца синхронизатора, с закрепленными на них блокирующими кольцами. Шестерни передач находятся в постоянном зацеплении с соответствующими шестернями промежуточного вала и блока шестерен V-й передачи, и передачи заднего хода.

Промежуточный вал коробки передач выполнен в виде блока из четырех шестерен и вращается в подшипниках, установленных в передней и задней стенках картера коробки передач ваз 2107. Шестерня привода промежуточного вала находится в постоянном зацеплении с шестерней первичного вала. К заднему концу промежуточного вала болтом крепится блок шестерен V-й передачи и передачи заднего хода. Другим концом блок опирается на подшипник в стенке задней крышки картера коробки передач.

На шлицах вторичного вала между задней стенкой картера и шестерней V-й передачи установлена шестерня передачи заднего хода.
Соединение шестерен заднего хода осуществляется через промежуточную шестерню, установленную на оси, с возможностью осевого перемещения. Ось закреплена гайкой на задней стенке картера. В кольцевой паз шестерни входит вилка включения передач, при перемещении которой промежуточная шестерня заходит в зацепление с шестернями заднего хода.
На вторичном валу неподвижно установлены ступицы муфт синхронизации. Выступы на внутренней поверхности ступиц муфт синхронизации I-й — II-й и III-й — IV-й передач заходят в три проточки на валу, а ступица муфты V-й передачи надета на шлицевую часть вала. На внешний зубчатый венец ступицы своим внутренним зубчатым венцом надета муфта синхронизации передач, образующая с муфтой зацепление.

Вилки переключения передач входят в кольцевые проточки на внешней стороне муфт синхронизации. При перемещении штока вилка смещает муфту. Муфта, воздействуя на блокирующее кольцо синхронизатора, сдвигает его. Под действием сил трения, возникающих между муфтой и блокирующим кольцом синхронизации, скорость вращения шестерни и ступицы выравнивается. Зубья на муфте синхронизации передач входят в зацепление с зубьями венца синхронизации передачи. Момент передается от шестерни через муфту и ступицу на вторичный вал.

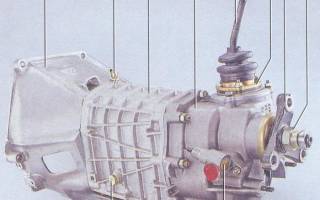

коробка передач ваз 2107

1 — картер сцепления (2101-1601015); 2 — сапун (2101-1700020); 3 — картер коробки передач (2101-1701015); 4 — задняя крышка (2107-1702010);
5 —рычаг переключения передач (2107-1703080); 6 — корпус шаровой опоры (2107-1703092); 7 — фланец эластичной муфты (2101-1701247);
8 — гайка крепления фланца (2101-1701245); 9 — привод спидометра (2103-1702150-01); 10 — нижняя крышка (2101-1701020); 11 — пробка заливного отверстия (14324411)

детали привода переключения передач ваз 2107

1 — вилка включения III-й и lV-й передач (2101-1702024); 2 — вилка включения I-й и II-й передач (2101-1702024); 3 — болт крепления вилки (2101-1702028);
4 — шайба пружинная 6 (10516470); 5 — шток вилки включения I и II передач (2107-1702060); 6 — сухарь (2101-1702107);
7 — шток вилки включения III и IV передач (2107-1702071); 8 — рычаг переключения с механизмом выбора передач (2107-1703080);
9 — шток вилки включения V передачи и передачи заднего хода (2107-1702080); 10 — сухарь (2101-1702108); 11 — сухарь (2101-1702109);
12 — пружина фиксатора штока V передачи и передачи заднего хода (2108-1702087); 13 — крышка фиксаторов штоков с прокладкой (2101-1702090);
14 — пружины фиксаторов штоков (2101-1702087); 15 — шариковые фиксаторы (2101-1702077); 16 — вилка включения V передачи и передачи заднего хода (2107-1702028);
17 — втулка дистанционная (2101-1702084-10)

валы и шестерни коробки передач ваз 2107

1 — промежуточный вал (2107-1701050); 2 — передний подшипник промежуточного вала (2101-1701068);
3 — задний подшипник первичного вала (2101-1701033); 4 — первичный вал с шестерней IV -й передачи (2105-1701020); 5 — муфта синхронизатора III-й и IV-й передач (2101-1701116);
6 — ступица муфты синхронизатора (2101-1701119); 7 — муфта синхронизатора I-й и II-й передач (2101-1701116); 8 — ступица муфты синхронизатора (2101-1701119);
9 — передний роликовый подшипник вторичного вала (2101-1701108-01); 10 -вторичный вал (2107-1701105-10); 11 — промежуточный подшипник вторичного вала (2101-1701190);
12 — задний подшипник вторичного вала (20715580); 13 — муфта синхронизатора V-й передачи (2107-1701176); 14 — ступица муфты синхронизатора (2108-1701148);
15 — шестерня передачи заднего хода (2107-1701140); 16 — шестерня с синхронизатором V-й передачи (2107-17011157); 17 — шестерня привода спидометра (2106-1702158);
18 — блок шестерен V-й передачи и передачи заднего хода (2107-1701157); 19 — подшипник блока шестерен (2108-1701031-04); 20 — промежуточная шестерня заднего хода (2121-1701080);
21 — ось промежуточной шестерни заднего хода (2107-1701092); 22 — задний подшипник промежуточного вала (2107-1701073-02); 23 — шестерня с синхронизатором 1-й передачи (2105-1701112);
24 — шестерня с синхронизатором II-й передачи (2101-1701127); 25 — шестерня с синхронизатором III-й передачи (2101-1701131)

КПП ВАЗ-2107 (“5-ступка”): устройство, обслуживание и ремонт

Основные агрегаты любого автомобиля – это двигатель и КПП. Без этих узлов невозможна работа и движение машины. В сегодняшней статье мы уделим внимание устройству и конструкции жигулевской коробки, а именно пятиступенчатой КПП от ВАЗ-2107. Такая коробка встречается очень часто. Несмотря на прекращение выпуска «Классики», на дорогах еще можно увидеть подобные авто. Что собой являет эта коробка и как она устроена? Давайте узнаем.

Характеристика

Основная задача любой трансмиссии – это восприятие и передача крутящего момента от маховика двигателя на ведущие колеса. На ВАЗ-2107 установлена обычная механическая КПП с шестью скоростями.

Среди них – пять передних и одна задняя. Схема переключения передач практически такая же, как и на ранней четырехступенчатой МКПП. Отличие лишь в том, что для включения пятой скорости нужно переместить рычаг влево до конца и вперед.

Устройство трансмиссии на “Классике”

КПП ВАЗ-2107 (5-ступка) состоит из нескольких деталей:

• Передней крышки.
• Привода переключения и вилки включения передач.
• Задней крышки.
• Валов (первичного, промежуточного и вторичного).

Сама трансмиссия заключена в алюминиевый корпус и соединена с двигателем при помощи «колокола». Ниже мы детально рассмотрим каждый из элементов.

Передняя крышка

Она установлена в картере сцепления. Внутри имеется сальник первичного вала. На торцевой стенке – отверстие для слива трансмиссионного масла, что может вытекать из картера в случае износа сальника. Кроме этого, в картере коробки имеются:

• Первичный и вторичный вал.
• Шестерни, синхронизаторы.
• Промежуточный вал с элементами привода переключения.

В левой стенке КПП ВАЗ-2107 нового образца имеется заливное отверстие. Оно закрыто металлической пробкой с конической резьбой. Внизу картер коробки закрыт крышкой из штампованной стали. Картер закреплен десятью гайками. В его полости есть сапун. В задней стенке картера предусмотрен проход для масла. оно поступает в полость крышки.

Привод переключения

Пятиступенчатая коробка передач «семерки» имеет механический привод переключения. Он состоит из:

• Механизма выбора скоростей.
• Рычага переключения.
• Штоков с вилками.
• Замкового устройства.
• Фиксаторов.

В верхней части рычага имеется рукоятка. Стержень рычага крепится с нижней частью при помощи эластичной втулки демпфера. Последняя частично поглощает вибрацию и способствует более мягкому переключению скоростей КПП ВАЗ-2107 (5-ступка). Устройство рычага весьма простое.

Он состоит из сферической части, которая подвижно закреплена в корпусе шаровой опоры. Низ рычага заходит в пазы одного из штоков. Так, проворачиваясь в опоре, рычаг воздействует на шток и переключает вилку 1-2 и 3-4 передачи. Что касается пятой скорости и задней, для них предусмотрен отдельный шток в отверстии, которое выполнено в районе задней стенки картера. В нейтральном положении шток удерживается при помощи подпружиненных шариковых фиксаторов.

Последние расположены во втулке отверстий картера КПП и закрыты крышкой. Чтобы исключить одновременное включение нескольких передач, в устройстве КПП ВАЗ-2107 5-ступки имеется замковое устройство. Оно состоит из трех сухарей. Последние имеются в отверстии четвертой и третьей передачи, а также на задней стенке картера трансмиссии.

Задняя крышка

Она закреплена при помощи пружинных шайб и устанавливается на шести шпильках. В левой ее стороне находится привод спидометра с ведомой шестерней. Последняя входит в контакт с винтовой приводной шестерней, что находится на задней «щеке» вторичного вала.

Первичный вал

Он изготовлен в виде косозубой шестерни постоянного зацепления. Прямозубый венец синхронизатора четвертой передачи напрессован на задний поясок первичного вала. На венце четвертой скорости есть блокирующее подпружиненное кольцо, что закреплено стопором. Зубья внутреннего венца заходят в зацепление с синхронизаторами четвертой передачи. Спереди на валу есть шлицы, где закреплен ведомый диск сцепления.

Как вращается вал? Для этого в устройстве КПП ВАЗ-2107 (5-ступки) предусмотрены два подшипника. Один установлен в передней стенке картера трансмиссии, а второй – в торце коленвала. Чтобы предотвратить осевое смещение вала, в конструкции есть установочное кольцо.

Вторичный

Находится он на одной оси с первичным. Вращается данный вал на трех подшипниках. Передний – роликового типа. Он расположен в торце первичного вала коробки ВАЗ-2107. Промежуточный – шарикового типа. Находится он в задней стенке картера трансмиссии. Задний (роликовый) монтируется в гнезде задней крышки КПП. Сверху он уплотняется сальником. Фланец эластичной муфты крепится на шлицевом конце вала. Также здесь имеются шестерни с набором синхронизаторов. Они выполнены в виде единого блока. Последний состоит из косозубых шестерен скоростей и венца синхронизатора с блокирующими кольцами.

Промежуточный вал

Он представляет собой блок с четырьмя шестернями. Промежуточный вал вращается в подшипниках, которые находятся на задней и передней стенке картера КПП. Приводная шестерня находится в постоянном контакте с первичным валом.

Также к его концу крепится блок шестерен заднего хода и пятой передачи. Вторым концом промежуточный вал опирается на подшипник.

Шлицы и вилки

Между стенкой картера КПП ВАЗ-2107 и пятой передачей имеется шестерня заднего хода. Поскольку она производит реверсивное движение, деталь соединяется не напрямую, а посредством промежуточной шестерни. Она установлена на оси задней стенки картера трансмиссии. В паз шестерни заходит вилка включения скоростей. При ее перемещении, промежуточный элемент зацепляется с задним ходом. На вторичном валу имеются ступицы муфт синхронизации. Они неподвижные. На зубчатый венец ступицы надета муфта синхронизации скоростей.

Что касается вилки переключения, она входит в кольцевую проточку муфты синхронизации. Смещается последняя вместе с перемещением штока. Муфта начинает воздействовать на блокирующее кольцо синхронизатора и в результате сдвигает его. Благодаря силе трения, скорость вращения ступицы и шестерни выравнивается. Зубья входят в зацепление с венцом синхронизации передачи. Крутящий момент начинает поступать на вторичный вал через ступицу и муфту от шестерни.

Обслуживание и ремонт

Производитель требует делать замену масла каждые 80 тысяч километров. Рекомендуемая вязкость трансмиссионной жидкости – 75W90. Суммарный объем масла составляет 1,6 литра. Заливается оно через верхнюю металлическую пробку. Что касается ремонта, советуем посмотреть тематическое видео на эту тему:

Заключение

Итак, мы выяснили, какие имеет устройство КПП ВАЗ-2107 (5-ступка). На данный момент это одна из самых простых коробок. Данная трансмиссия легко поддается ремонту, который без проблем можно произвести своими руками.

Техобслуживание трансмиссии ваз 2107

Проверка и регулировка сцепления ваз 2107

Регулировка сцепления ваз 2107 производится после проведения различных ремонтных работ в результате которых были нарушены основные характеристики и величины рабочих зазоров. Основные элементы, которые требуют регулировки — это педаль сцепления и рабочий цилиндр, а именно длина штока привода выжимной вилки. Для выполнения работ, автомобиль необходимо загнать на смотровую яму или эстакаду. Так же для ремонта […]

Прокачка сцепления ваз 2107 и замена жидкости

После выполнения различных ремонтных работ по снятию и замене разлиных элементов, в систему гидропривода попадает воздух. Прокачку сцепления на ваз 2107 необходимо проводить на автомобиле установленном на яму или эстакаду, так же потребуется наличие новой тормозной жидкости, которая так же используется в системе гидропривода сцепления, подготовьте резиновую трубку и прозрачную емкость, в которую предварительно необходимо […]

Снятие главного цилиндра и бачка сцепления ваз 2107

Главный цилинд сцепления ваз 2107 расположен в подкапотном пространстве автомобиля, замену которого выполняется в случае его выхода из строя, что в большинстве случаев проявляется ввиде ухудшения качества работы сцепления. Снятие главного цилиндра сцепления ваз 2107. Прежде, чем приступать к работам, необходимо резиновой грушей выбрать всю тормозную жидкость из бачка. Для удобства проведения работ, так же […]

Замена рабочего цилиндра сцепления ваз 2107

Работы по замене рабочего цилиндра сцепления ваз 2107 необходимо производить на смотровой яме или эстакаде. Для ремонта так же потребуется новая тормозная жидкость для долива в гидропривод. Замена рабочего цилиндра выполняется в случае появления течи, которая могла появится в результате повышенного зазора между поршнем и рабочей поверхностью цилиндра или же для замены резиновых манжет. Перед […]

Замена шланга гидропривода сцепления ваз 2107 осуществляется в тот момент, когда произошло его механическое повреждение, в результате которого произошла разгерметизация системы гидропривода. Работы по замене шланга необходимо выполнять на смотровой яме или эстакаде, так же для ремонта потребуется стандартный набор инструментов. Перед тем, как приступать к работам, необходимо слить всю тормозную жидкость из системы гидропривода […]

Установка механизма сцепления ваз 2107

После того, как сцепление разобрано и произведен необходимый ремонт по замене вышедших из строя элементов, его необходимо собрать. Для установки механизма сцепления ваз 2107 потребуется специальный центрирующий вал, необходимый для центровки корзины сцепления и ведомого диска. Работы выполняем на яме или эстакаде. Перед тем, как приступать к сборке, необходимо тщательно очистить всю внютреннюю поверхность картера […]

Снятие элементов сцепления на автомобиле ваз 2107

Снимать сцепление на автомобиле ваз 2107 следует в тех случаях, когда диск или корзина уже вышли из строя и не обеспечивают качественной передачи крутящего момента от коленчатого вала к коробке переключения передач или в случае поломки выжимного механизма. Для выполнения ремонта необходимо снять коробку передач, для этого загоняем семерку на смотровую яму или эстакаду. Последовательность […]

Замена масла в коробке передач ваз 2107

Согласно карте технического осмотра автомобиля, периодически в процессе эксплуатации, необходимо производить замену масла в картере коробки переключения передач ваз 2107. Масло в коробке используется специальное трансмиссионное подробнее о маслах см. Трансмиссионное масло – основные характеристики и маркировка. Для замены необходимо загнать автомобиль на смотровую яму или эстакаду, из-за неудобства расположения заливной горловины в корпусе коробки […]

Замену привода спидометра ваз 2107 необходимо осуществлять на привод, передаточное число, которого будет соответствовать передаточному числу редуктора заднего моста. На автомобиле может быть установлено две разновидности приводов с числом 2103-1702150, что соответствует передаточному числу редуктора — 3.9 и привод 2101-1702150 — 4.1 соответственно. Передаточное число редуктора и привода можно посмотреть в инструкции по эксплуатации автомобиля. […]

Замена сальника вторичного вала коробки передач ваз 2107

Обычно замену сальника вторичного вала коробки передач на автомобиле ваз 2107 производят в случае обнаружения подтекания масла, которое не допускается. К масляным подтекам не относится масляное запотевание, которое может образоваться на валу. Для ремонта потребуется стандартный набор инструментов, а так же специальный трехзахватный съемник для снятия вилки крепления эластичной муфты. При наличие всего необходимого можно […]

Коробка переключения передач ваз 2107

Снятие коробки переключения передач на автомобиле ваз 2107 производят для ее ремонта или замены, а так же для ремонта сцепления. Ремонтые работы необходимо проводить на смотровой яме или эстакаде. Для работ потребуется стандартный набор инструментов, так же необходимо отсоединить минусовую клемму аккумуляторной батареи. При наличие всего необходимого можно приступать: В салоне автомобиля снимите панель радиоприемника. […]

Техническое состояние карданной передачи ваз 2107

Периодически в процессе эксплуатации семерки, необходимо проводить проверку технического состояния карданной передачи автомобиля ваз 2107, цель таких работ полностью нацелена на своевременное выявление неисправнойстей и технических повреждений отдельный элементов, а значит и своевременную их замену. Для выполнения работ, автомобиль необходимо загнать на смотровую яму или эстакаду. Так же потребуется смазка, специальный шприц и стандартный набор […]

Карданный вал ваз 2107

Снятие карданного вала с автомобиля ваз 2107 производят в случае его повреждений, когда нарушена балансировка в результате которой появилась вибрация при движение, а так же для выполнения другого ремонта, например для разборки карданного шарнира или замены эластичной муфты. Ремонтные работы по снятию карданной передачи необходимо выполнять на яме или эстакаде. Для выполнения работ потребуется стандартный […]

Эластичная муфта карданного вала ваз 2107

Эластичная муфта карданного вала ваз 2107 выступает в качесте промежуточного звена соединяющего крестовину кардана с крестовиной вала коробки переключения передач. Муфта выполнена из прочной резины, что необходимо для гашения вибраций. Обычно муфту снимают для ее замены в случае наличия механических повреждений или для выполнения какого-либо другого ремонта. Для установки старой муфты потребуется специальный стягивающий хомут, […]

Промежуточная опора карданного вала ваз 2107

Замену промежуточной опоры карданного вала ваз 2107 производят для замены подвесного подшипника. Обычно в процессе эксплуатации вместе с выходом из строя подвесного подшипника, требуется и замена упругой подушки опоры. Поэтому целесообразнее проводить замену подшипника и подушки вместе. Для выполнения ремонта потребуется специализированный двухзахватный съемник. При наличие всего необходимо можно приступить к работам: Аккуратно зажмите карданный […]

Сборка карданного шарнира ваз 2107

После разборки и снятия старых крестовин, необходимо произвести сборку карданного шарнира ваз 2107. Перед тем как собирать, проверьте и очистите от грязи и следов коррозии все внутренние полости шарниров, смажьте все литолом. Для сборки потребуется тот же съемник, который использовался для выпресовки чашек крестовины. Старые стопорные кольца необходимо заменить на новые, это необходимо для обеспечения […]

Разборка карданного шарнира ваз 2107

Разборка карданного шарнира ваз 2107 производится для замены отдельных элементов карданного вала, для замены самих шарниров и подшипников крестовины. Для разборки шарнира потребуется специальный съемник для выпресовки и запресовки чашек подшипников. Последовательность действий выглядит следующим образом: Очистите от грязи поверхность шарнира. Пропитайте проникающей жидкостью стопорные кольца, фиксирующие подшипники. Обстучите легкими ударами стопорные кольца, чтобы они […]

Замена масла в редукторе заднего моста ваз 2107

Согласно карте технического обслуживания автомобиля, периодически, два раза в год, необходимо осуществлять замену масла в редукторе заднего моста ваз 2107. Масло используется специальное трансмиссионное. Замену необходимо выполнять непосредственно перед эксплуатацией автомобиля в зиминй период и летний. Основное отличие масел заключается в вязкости. Зимой, используемое масло должно иметь пониженную вязкость, а летом наоборот повышенную. Замену масла […]

Замена сальника ведущей шестерни заднего моста ваз 2107

При обнаружение течи масла под фланцем соединения редуктора заднего моста и карданного вала, необходимо менять сальник ведущей шестерни. Для замены сальника ведущей шестерни заднего моста ваз 2107 потребуется динамометрический ключ, для контроля силы затяжки гайки и специальный двусторонний съемник для фланца хвостовика редуктора. Для замены сальника, автомобиль необходимо загнать на смотровую яму или эстакаду. Загоните […]

Полуось заднего моста ваз 2107

Полуось заднего моста ваз 2107 передает крутящий момент от редуктора к колесам. Снятие полуоси проводят в случае ее механического повреждения или для замены подшипника с сальником. При выходе из строя сальника, в тормозной механизм задних колес попадает трансмиссионное масло с редуктора. При выходе из строя подшпинка, появляется осевой люфт в колесе, который сопровождается глухим стуком […]

Редуктор заднего моста ваз 2107

Снятие редуктора заднего моста ваз 2107 прозводят в случае его замены или для ремонта. Перед снятием редуктора необходимо слить трансмиссионное масло с картера, в зараннее подготовленую емкость. На семерках более раннего выпуска, между редуктором и балкой заднего моста стоит проклада, в позних версиях она заменена на герметик. Для выполнения работ необходимо подвесить заднюю часть кузова […]

Задний мост ваз 2107

Задний мост ваз 2107 необходимо снимать для ремонта редуктора или для его полной замены в случае его полного выхода из строя. Удобнее всего работы выполнять на яме, при этом автомобиль необходимо установить таким образом, чтобы редуктор заднего моста был не над ямой. Загнав автомобиль на яму, подвесьте заднюю часть кузова таким образом чтобы можно было […]

Коробка передач на ВАЗ 2107: конструктивные особенности и ремонт

КПП ВАЗ 2107 — конструктивно сложное устройство, предназначенное для преобразования крутящего момента от ДВС автомобиля и его передачи на другие элементы трансмиссии. Переключение скоростей (передач) в такой коробке происходит ступенчато.

Указанную КПП 2107 стали ставить на авто с 1982 года, при этом до сегодняшнего дня эту коробку считают наиболее продвинутым агрегатом среди «классической» механики.

Коробка 2107 — пятиступенчатая МКПП, всего имеет шесть скоростей: пять передач переднего хода и одну заднюю скорость. Далее мы подробнее рассмотрим, как устроена и работает коробка ВАЗ 2107.

Коробка переключения передач ВАЗ 2107

Не смотря на то, что среди всей линейки автомобилей ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет провести диагностические и ремонтные работы самостоятельно. Это обусловлено тем, что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

• движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
• движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Внутри коробки находятся такие основные элементы:

• Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
• Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал на подшипниках, так же как и первичный;
• Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается крутящий момент;

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

• главная пара — 4.1/3.9 (4.3);
• 1-я передача — 3.667 (3.667);
• 2-я передача -2.100 (2.100);
• 3-я передача — 1.361 (1.361);
• 4-я передача — 1.00 (1.00);
• 5-я передача – 0.820 (0.801);
• Задняя передача — 3.530 (3.530).

К основным техническим характеристикам коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

Признаки и причины возникновения неисправностей коробки

Коробка передач на ВАЗ 2107 считается достаточно надежным узлом, однако при длительной эксплуатации некоторые ее элементы по тем или иным причинам могут выйти из строя. Если появились первые нарушения в работе КПП, во избежание возникновения более серьезных поломок, необходимо как можно быстрее диагностировать и устранить проблему.

Перечень основных поломок МКПП ВАЗ 2107, причины их возникновения и методы устранения разнообразны. При этом важно обращать внимание на такие признаки, а также правильно подбирать методы ремонта:

• • Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;
  • Передачу, при включении выбивает, двигатель подвергается большим нагрузкам (включение сцепления не до конца, заклинивание шарнира на рычаге переключения, неисправность рычага переключения, деформация вилок в КПП). Проблему устраняют так: регулировка механизмов сцепления, зачистка шарнирных соединений, замена рычага или замена целого набора вилок;

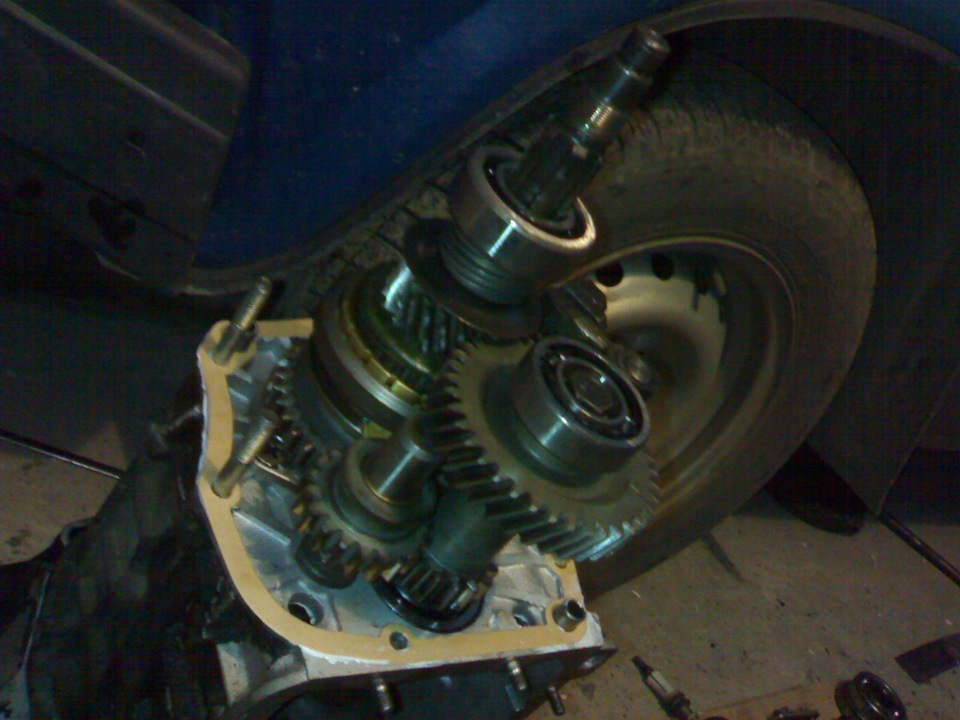

  Ремонт коробки ВАЗ 2107



  Учитывая все конструктивно-эксплуатационные особенности КПП ВАЗ 2107, проведение ремонтных работ самостоятельно возможно только при условии большого опыта в обслуживании и ремонте такого рода агрегатов. Если в ремонте нуждается коробка на ВАЗ 2107, основные этапы ремонтных работ:

  • подготовка (наличие необходимого инструмента, ямы либо эстакады);
  • установка автомобиля на яму/эстакаду, слив масла из КПП др.);
  • демонтаж коробки;
  • разборка и дефектовка;
  • устранение неисправностей;
  • сборка и установка коробки на место.
  • торцевой ключ на «10» и «19»;
  • отвертка с крестообразным лезвием;
  • пинцет и две отвертки с тонким плоским лезвием;

  Общий порядок действий следующий:

  • установить автомобиль на смотровую яму либо на эстакаду;
  • отсоединив провод от минусовой клеммы на АКБ, слить рабочую смазывающую жидкость КПП (трансмиссионное масло);
  • сняв панель радиоприемника и нажав на рычаг, вставить плоскую отвертку в отверстие запорной втулки коробки для вывода ее наружу;
  • сняв стержень с рычага, пинцетом извлечь из рычага упругую резиновую вставку демпфера;

  Что в итоге

  Как видно, КПП ВАЗ 2107 является далеко не самым простым типом МКПП. По этой причине важно осуществлять только квалифицированный ремонт агрегата, своевременно обслуживать КПП и т.д.

  Напоследок отметим, что устранить неисправность зачастую можно только после демонтажа и разборки КПП. По этой причине, при условии недостаточных знаний и опыта, от самостоятельного проведения ремонта или обслуживания пятиступенчатой коробки на ВАЗ 2107 лучше отказаться. Оптимальным решением будет обратиться к специалистам на СТО.
