Регулировка и проверка карбюратора

Установка уровня топлива в поплавковой камере. Необходимый для нормальной работы карбюратора уровень топлива обеспечивается правильной установкой исправных элементов запорного устройства.

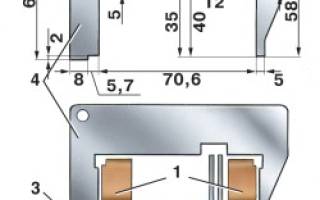

Рис. 2.97. Установка уровня топлива в поплавковой камере карбюратора: 1 – поплавки; 2 – крышка карбюратора; 3 – прокладка; 4 – калибр для проверки положения поплавков; 5 – игольчатый клапан

Правильность установки поплавка 1 (рис. 2.97) проверьте калибром 4, для чего установите его перпендикулярно крышке 2, которую держите горизонтально поплавками вверх. Между калибром по контуру и поплавками должен быть зазор не более 1 мм.

При необходимости отрегулируйте подгибанием язычка и рычагов поплавка. Опорная поверхность язычка должна быть перпендикулярна оси игольчатого клапана 5 и не должна иметь вмятин и забоин.

Рис. 2.93. Пусковое устройство карбюратора: 1 – диафрагма; 2 – регулировочный винт; 3 – шток диафрагмы; 4 – рычаг управления воздушной заслонкой; 4.1 – нижний профиль паза рычага 4 для ограничения максимального приоткрывания воздушной заслонки; 4.2 – верхний профиль паза, обеспечивающий механическое открытие воздушной заслонки; 4.3 – кромка рычага 4 для обеспечения пускового зазора дроссельной заслонки первой камеры; 5 – воздушная заслонка; 6 – рычаг воздушной заслонки; 7 – возвратная пружина воздушной заслонки; 8 – тяга рукоятки привода воздушной заслонки; 9 – стопор регулировочного винта; 10 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 11 – рычаг управления дроссельными заслонками; 12 – дроссельная заслонка первой камеры

Регулировка пускового устройства. При повороте рычага 4 (см. рис. 2.93) управления воздушной заслонкой 5 до отказа против часовой стрелки воздушная заслонка должна быть полностью закрыта под действием пружины 7. Если заслонка не закрыта, устраните причину заедания.

При полностью закрытой воздушной заслонке нажмите вручную на шток 3 пускового устройства до упора. При этом воздушная заслонка 5 должна открыться на (3±0,2) мм (пусковой зазор В ). При необходимости отрегулируйте зазор винтом 2.

Дроссельная заслонка 12 первой камеры при полностью закрытой воздушной заслонке должна быть приоткрыта на 0,85 мм (пусковой зазор С). При необходимости отрегулируйте этот зазор винтом 10.

Рис. 2.94. Привод управления карбюратором: 1 – педаль управления дроссельными заслонками; 2, 17 – возвратные пружины; 3 – прокладка упора педали; 4 – кронштейн; 5 – втулка; 6 – стопорная скоба; 7 – наконечник троса; 8 – рукоятка управления воздушной заслонкой; 9 – стопорная пружина; 10 – оболочка тяги; 11 – оболочка троса; 12 – кронштейн регулирующего наконечника; 13 – регулировочные гайки; 14 – тяга привода воздушной заслонки; 15 – сектор управления дроссельными заслонками; 16 – рычаг управления воздушной заслонкой

Регулировка привода карбюратора. При полностью нажатой педали 1 (см. рис. 2.94) управления дроссельными заслонками, дроссельная заслонка первой камеры должна быть полностью открыта и сектор 15 не должен иметь дополнительного хода. При отпущенной педали 1 дроссельная заслонка должна быть полностью закрыта. Если этого нет, отрегулируйте положение педали и дроссельной заслонки регулировочными гайками 13 на переднем наконечнике троса привода.

В приводе воздушной заслонки конец тяги 14 закрепите так, чтобы при вытянутой рукоятке 8 воздушная заслонка была полностью закрыта, а при утопленной — полностью открыта.

Рис. 2.98. Винты регулировки системы холостого хода: 1 – регулировочный винт количества смеси; 2 – регулировочный винт качества (состава) смеси; 3 – уплотнительное кольцо; 4 – заглушка регулировочного винта

Регулировка холостого хода двигателя. Регулировка обеспечивается регулировочным винтом 2 (рис. 2.98) качества (состава) смеси и регулировочным винтом 1 количества смеси. Регулировочный винт 2 закрыт заглушкой 4. Для доступа к винту необходимо штопором вынуть заглушку.

Регулировку холостого хода необходимо выполнять на прогретом двигателе (температура охлаждающей жидкости 90–95 °С), с отрегулированными зазорами в механизме газораспределения, с правильно установленным моментом зажигания и при полностью открытой воздушной заслонке.

Регулировочным винтом 1 количества смеси установите по тахометру стенда частоту вращения коленчатого вала двигателя в пределах 750–800 мин -1 .

Регулировочным винтом 2 качества (состава) смеси добейтесь содержания окиси углерода (СО) в отработавших газах в пределах (1±0,3)% при данном положении винта 1 (содержание СО приводится к 20°С и 101,3 кПа (760 мм рт. ст.).

Винтом 1 восстановите частоту вращения коленчатого вала до 750–800 мин -1 .

При необходимости регулировочным винтом 2 восстановите содержание СО в пределах (1±0,3)%.

По окончании регулировки резко нажмите на педаль привода дроссельных заслонок и отпустите ее, двигатель должен без перебоев увеличить частоту вращения коленчатого вала, а при уменьшении ее — не заглохнуть. В случае остановки двигателя, винтом 1 увеличьте частоту вращения коленчатого вала в пределах 750–800 мин -1 .

Установите в отверстие для регулировочного винта 2 качества смеси новую пластмассовую заглушку 4.

Рис. 2.96. Детали корпуса карбюратора: 1 – диафрагма ускорительного насоса; 2 – рычаг привода ускорительного насоса; 3 – крышка; 4 – кулачок привода ускорительного насоса; 5 – крышка экономайзера мощностных режимов; 6 – диафрагма экономайзера; 7 – топливный жиклер экономайзера; 8 – клапан экономайзера; 9 – обратный клапан ускорительного насоса; 10 – распылители ускорительного насоса с клапаном подачи топлива; 11 – распылители; 12 – главные воздушные жиклеры; 13 – главные топливные жиклеры; 14 – кронштейн крепления оболочки тяги привода воздушной заслонки; 15 – регулировочный винт дроссельной заслонки второй камеры; 16 – стопор регулировочного винта; 17 – колпачок стопора; 18 – регулировочный винт приоткрывания дроссельной заслонки первой камеры; 19 – сектор управления дроссельными заслонками; 20 – ось дроссельной заслонки первой камеры с рычагами привода; 21 – рычаг блокировки второй камеры; 22 – пружина рычага блокировки; 23 – ось дроссельной заслонки второй камеры с рычагом; 24 – дроссельная заслонка первой камеры; 25 – дроссельная заслонка второй камеры; 26 – заглушка регулировочного винта качества (состава) смеси; 27 – возвратная пружина рычага привода дроссельной заслонки второй камеры; 28 – регулировочный винт качества (состава) смеси холостого хода; 29 – корпус карбюратора; 30 – регулировочный винт количества смеси холостого хода; 31 – электрический провод конечного выключателя экономайзера принудительного холостого хода; 32 – блок подогрева карбюратора

Проверка работы механизма блокировки второй камеры. Поверните рычаг управления воздушной заслонкой против часовой стрелки до полного закрытия заслонки. Затем поверните рычаг оси 20 (см. рис. 2.96) управления дроссельными заслонками до полного открытия заслонки первой камеры, при этом дроссельная заслонка второй камеры должна оставаться в закрытом положении.

Поверните рычаг управления воздушной заслонкой по часовой стрелке до отказа, а рычаг управления дроссельными заслонками до полного открытия заслонок. Если дроссельная заслонка второй камеры при этом не откроется, устраните неисправность. Причиной может быть заедание рычага 21 блокировки второй камеры или отсоединение пружины 22 рычага блокировки.

Регулировка уровня топлива в поплавковой камере карбюратора 2108, 21081, 21083 Солекс

Одной из самых частых и распространенных причин проблем с двигатель, от которых он может просто не заработать является неверная отметка топлива в поплавковом отсеке карбюратора. При этом неважно будет ли прогрет двигатель или нет — неправильный уровень топлива будет для него помехой. Также возможен непредвиденный сбой в двигателе машины при нажиме на педаль “газа”, повышение объема расходуемого топлива и малая мощность и приемистость двигателя.

Чтобы самому исправить уровень топлива в карбюраторе солекс 21083 не потребуется каких-либо сверх знаний и умений. Будет достаточно всего лишь нескольких инструментов.

Для регулировки уровня топлива потребуются следующие инструменты:

• Измерительные инструменты, вроде обычной линейки, либо более продвинутый вариант — штангенциркуль;
• Инструменты для проверки уровня топлива: щуп, тонкое сверлышко, либо можно обойтись небольшим количеством проволоки, главное, чтобы ее диаметр не превышал одного миллиметра);
• Маленькие пассатижи;
• Ключи.

Для того, чтобы исправить уровень топлива не нужно снимать карбюратор целиком, так как необходима будет только его крышка.

Предварительные работы

Прежде чем начать основную работу необходимо подготовить рабочую часть.

1. В самом начале снимается корпус воздушного фильтра. Чтобы его снять нужно открутить гайку, которая держит крышку от корпуса. Поможет в этом ключ на десять миллиметров. Крышку держат четыре защелки, их нужно будет снять. После этого ослабляется хомут шланга для вентиляции и собственно снимается сам шланг и фильтрующий элемент. Для полного снятия корпуса фильтра остается только открутить четыре гайки (ключом на 8 миллиметров), которые его крепят к карбюратору.
2. Далее последует демонтаж крышки от карбюратора. Чтобы ее снять необходимо ослабить хомуты на шлангах для топлива и после этого снять эти шланги со штуцеров карбюратора. Убрать провод и открутить винты, которые крепят крышку к корпусу. Затем нужно совсем немного приподнять крышку карбюратора. Главное тут не задеть поплавками стенок камеры.
3. Крышку необходимо перевернуть вверх дном и поставить на плоскую поверхность, не потеряв ни одного винта, которые выпадут из крышки.
4. Провести проверку поплавков. Должна присутствовать параллельность между боковыми поверхностями поплавков и между отпечатком стен поплавковой камеры. Если параллельность отсутствует, то нужно ее создать путем свода и развода этих самых поплавков. Как итог: они будут легко располагаться внутри камеры и не будут задевать ее стенок.
5. Провести замер относительно картонной прокладки и выступа каждого поплавка. Применять необходимо щуп, тоненькое сверло, либо проволоку диаметром в один миллиметр. Если измеренное расстояние отличается от требуемого, неважно в какую сторону: в большую или меньшую. Это свидетельствует о том, что уровень топлива в поплавковой камере неправильно установлен и необходимо по новой отреагировать уровень топлива.

Установка холостого хода

После правильного выставления уровня бензина рекомендуется прогреть мотор до рабочей температуры. Затем двигатель глушат и проводят установку холостого хода. Правильно отрегулированный двигатель должен успешно проявлять свои оптимальные функциональные характеристики.

1. Отвёрткой плоской формы нужно нащупать винт качества смеси, расположенный в подошве карбюратора.
2. Винт заворачивается до упора по часовой стрелке. Применять силу нельзя. В противном случае резьба окажется сорванной.
3. От достигнутого положения нужно сделать 5–6 оборотов назад.
4. Мотор нужно завести, после чего устраняется подсос. Винтом устанавливают минимальные обороты с учётом того, что мотор должен стабильно работать. В штуцере должно быть выставлено минимальное разрежение. Оптимальные показатели оборотов — 500–1200. Если показатель вписывается в указанные границы, карбюратор исправлен и настроен, благодаря чему готов к полноценной работе.
5. Теперь нужно заворачивать винт. Основной показатель достигнутого результата — начало неустойчивой работы мотора. Для стабильного функционирования двигателя придётся сделать 1–1,5 оборота назад. Желательно выполнять подобные действия медленно. Если же торопиться, хороших результатов не удастся достичь.
6. Винтом нужно выставить обороты на показателе около 850–900. Устанавливаем уровень топлива на обслуживание- карбюратор солекс 2181 или как. Чаще всего эти характеристики на ВАЗ успешно воспринимаются, позволяя рассчитывать на достойную езду на автомобиле. Если же отмечаются какие-либо отклонения, нужно немного отвернуть винт и гарантировать коррекцию стандартных показателей.
7. Пункты 5 и 6 повторяются до тех пор, пока не удастся найти оптимальное соотношение для стойкой работы мотора и минимального разрежения в автомобильной трубке.

Регулировка уровня топлива в карбюраторе солекс 21083, 2108, 21081

Когда карбюраторная крышка будет снята, то выглядеть все должно следующим образом. Приблизительный уровень глубины топлива должен быть равен примерно двадцать девять миллиметров плюс-минус один миллиметр. Измерять уровень нужно сразу после того, как будет будет устранена карбюраторная крышка. Необходимо делать это сразу только для того, чтобы бензин не испарился. Но нужно понимать, что цифры, приведенные в статье не являются точным числом, это всего лишь усредненное значение.

Иногда те, кто занимаются ремонтом автомобилей пользуются условными значениями для того, чтобы верно выставить уровень топлива. Такие ремонтники самопроизвольно контролируют язычок, расположенный на рычаге поплавков. Также они иногда подкачивают топливо, чтобы добиться оптимального его уровня в поплавковой камере.

При этом они ничем не руководствуются, чтобы делать эти действия. Такой подход имеет место быть, но чтобы достичь более верных и точных результатов необходимо выполнить обычную стандартную регулировку топлива. Как минимум, стандартную регулировку рекомендуют заводы, а также, чтобы ее провести не потребуется особых навыков. Проводится такая регулировка в два простых этапа на перевернутой вверх ногами, расположенной горизонтально крышке карбюратора.

Второй этап: выставление уровня

Чтобы определить, насколько он отличается от необходимого, можно измерить глубину бензина: она должна составлять 29 мм (плюс-минус 1). Только делать это нужно сразу же, едва снята крышка: топливо быстро испаряется, и уже через 5 минут данные станут недостоверными. Естественно, измерения особой точностью не отличаются. Регулировка состоит из 2 этапов.

. Штангенциркуль выставляется на 34 мм. Верхняя планка измерения – крышка карбюратора, нижняя – макушка поплавка. Если расстояние больше (меньше), то путем подгибания язычка и рычагов нужно добиться указанного показателя. В отсутствие штангенциркуля можно взять линейку (желательно металлическую: пластиковая в бензине и раствориться может, от деревянной возможны отколы, которые останутся в топливе).

Полный проход поплавка

. Измерительный инструмент ставится строго вертикально рядом с ним; отмечается количество сантиметров до нижнего края. Поплавок поднимается; замеряется новая высота положения. Обе цифры складываются – это есть полный ход. Те же манипуляции производятся со вторым поплавком. Если данные не совпадают, подгибается выступ сзади. Там есть соответствующий язычок.

Регулировка высоты для поплавков

У штангенциркуля потребуется его глубиномер, который необходимо будет вытащить на длину, равную тридцать четыре миллиметра. Если под рукой нет необходимого инструмента в виде штангенциркуля, то может выручить простая и обыкновенная линейка. Ее нужно будет приложить к картонной прокладке на крышке карбюратора и отмерить расстояние от верхней части всех поплавков до картонной прокладки. Расстояние должно равняться тем самым тридцати четырем миллиметрам, которые были отмерены. Если цифры не равны этому значения, то нужно будет подгибать рычаги и язычок, пока цифра не достигнет тридцати четырех миллиметров.

Устройство и назначение поплавковой камеры карбюратора

Карбюратор представляет собой устройство, которое смешивает топливо с воздухом и подает его в строго заданной порции в камеру сгорания двигателя.

Основной частью карбюратора является поплавковая камера, которая постоянно наполняется бензином. Она в целом определяет принцип действия карбюратора. В среднем, объем стандартной поплавковой камеры может достигать 100 см3.

Поплавковая камера состоит из поплавка, который подвешен на оси, с рычагом. В верхней части камеры находится игольчатый клапан, посредством которого осуществляется подача топлива. Сама камера представляет собой полость, расположенную в нижней части карбюратора. Сбоку в ней имеется выходное отверстие, через которое бензин поступает в систему подачи.

При понижении уровня в камере, поплавок опускается вниз и своим рычагом отпускает игольчатый клапан, который открывается и пропускает бензин. В процессе его подачи, поплавковая камера наполняется, постепенно поднимая поплавок, на конце которого установлен рычаг. При достижении нормируемого уровня, рычаг поднимает иглу клапана и перекрывает его, таким образом, подача бензина в камеру прекращается. Данный цикл продолжается то тех пор, пока мотор не остановится.

Регулировка полного хода поплавков

Для этого необходимо взять в руки измерительный инструмент в виде линейки и поставить ее параллельно любому поплавку. Линейка должны быть при этом вертикально расположена. После этого поплавок нужно приподнять, а нижняя часть должна будет приподняться на пятнадцать миллиметров. Это значение и будет являться всем ходом поплавка. Эти же действия нужно будет провернуть и для следующего поплавка, причем если ход не будет равен пятнадцати миллиметрам, то необходимо будет подогнуть задний выступ.

Подведем итоги

Описанные выше шаги по настройке и регулировке карбюратора Солекс являются базовыми. Другими словами, при желании вы можете настроить карбюратор своими руками, опираясь на данную информацию. Отметим, что точность настроек можно далее проверить на газоанализаторе, после чего самому внести необходимые коррективы вместо постоянного обращения к специалистам. Напоследок добавим, что дозирующее устройство данного типа поддается различным видам тюнинга, всевозможных доработок и улучшений. По этой причине при выборе карбюратора на ВАЗ многие автолюбители не зря отдают предпочтение Солекс.

Проверка проделанной работы

После того как будет полностью проведена вся работа, нужно будет удостовериться в ее правильности. Чтобы это сделать нужно будет повернуть карбюраторную крышку и удостовериться в том, что шарик, находящийся на игле не будет потоплен. Если линии подштамповки на боках поплавков будут создавать параллельность с крышкой, то это будет означать то, что работа произведена правильно и все верно. Если же все выполнено верно, а параллельность отсутствует, то проблема будет в неисправности иглы.

Автор статьи: Юрий Веселов
Дата публикации: 11.02.2019

Переходной режим

Открытие дроссельных заслонок не допускается даже на холостых оборотах мотора. Под ними всегда создаётся значительное разрежение для успешного выхода бензина и запуска двигателя. Резкое открытие приводит к резкому спаду разрежения, но оно оказывается излишне слабым, для того чтобы успешно работала главная система первой камеры. Системы холостого хода и функциональных возможностей ускорительного насоса перестаёт быть достаточно для успешной и стабильной работы карбюратора. Это приводит к провалу. Переходная система требуется для устранения возникающего провала. При нажатии на газ отверстие может перейти в область сильного разрежения, в результате чего расход бензина увеличивается. Это отверстие также может получать топливо через жиклёр.

Перед тем как понять, как отрегулировать переходной режим для успешной езды, рекомендуется разобраться с потенциальными проблемами. Автомобилисты часто жалуются на следующие проблемы:

• провал мотора при старте;
• затупление двигателя при начале езды автомобиля;
• мотор может просто чихать, стрелять и даже глохнуть.

Переходной режим приводит к подобным нарушениям. Для устранения разных неприятностей рекомендуется подобрать самое подходящее расположение носика ускорительного насоса и жиклёра. Как правило, о необходимости отрегулировать подачу карбюратор бензокосы штиль,. Двигатель должен получать оптимальный объём качественной смеси. В противном случае он может давиться.

Успешное начало работы двигателя возможно, только если проводятся правильные настройки переходного режима. С самого начала мотор должен набирать свои обороты без задержек и достигать нужного показателя.

Сбитые соотношения показателей приводят к нарушению режима работы двигателя. В этом случае нужно проводить настройку до тех пор, пока ускорение не будет происходить по правильной схеме.

Если несмотря на все проделанные действия отмечаются серьёзные проблемы с набором оборотов и мотор может работать только дёргано, трястись и гудеть, жиклёры первой камеры настроены неправильно.

Самая нудная ситуация — это перебирать жиклёры карбюратора, носик ускорительного насоса. Это проводится до настройки правильного завода автомобиля. Дополнительно автомобилист регулирует холостые обороты, так как жиклёр оказывает влияние на холостой ход.

Как отрегулировать карбюратор на ВАЗ 2109

Двигатель в автомобилях советского времени работает эффективно, если карбюраторный узел четко справляется со своими функциями. Карбюратор является своеобразным помощником в работе движка. Основная роль карбюратора – смешивать топливный материал с воздухом и доставлять полученное вещество в мотор.

Работоспособность двигателя зависит от регулировки карбюратора. Первое, на что следует обратить внимание при неисправностях двигателя – целостность деталей карбюратора.

Для автомобилей Волжского автозавода был сконструирован карбюратор ВАЗ 2109 по типу Solex. Серия помогает экономить топливо и наращивать динамические показатели авто моделей ВАЗ 2108-09.

Регулировка карбюратора ВАЗ 2109 требуется в том случае, если транспортное средство плохо разгоняется и подергивается. Прежде чем приступить к процессу корректировки, следует изучить раздел о том, как устроен механизм в целом.

Карбюратор ВАЗ 2109 – как устроен

Солексы имеют двухсекционный корпус – площадку для движка и верхнюю панель закрывания. Карбюраторный узел эмульсионного типа, когда в результате смешивания воздуха и топлива образуется эмульсия. Подобный тип КУ считается распространенным в ТС.

Для оптимальной работы на разных передачах (в т.ч. и на холостом ходу) в карбюраторах ВАЗ 2109 функционирует несколько системных блоков.

• Основная система – главная дозирующая – состоит из эмульсионных шлангов, диффузоров и жиклеров для подачи воздушной массы. Обе камеры КУ оснащены деталями главной дозирующей системы;
• Система холостого хода регулирует добавление топливной жидкости и отвечает за экономичность ее потребления;
• Система для перехода с первой секции на вторую необходима во время открытия крышки второй камеры. Благодаря этой системе можно избежать дергающихся движений механизмов;
• В период резкого набора скорости ТС работает система насоса-ускорителя. Наличие подобного устройства способствует плавному набору скорости;
• За обогащение топлива отвечает система экономайзера;
• Система пускового устройства помогает заводить двигатель даже при низких температурах в условиях холода;
• Также в авто существует система поплавковой камеры. Ее роль заключается в контроле необходимого уровня топливной смеси.

Принцип работы карбюратора основан на принципе Бернулли (из школьной физики). Согласно данному утверждению, скорость воздушной массы и жидкого вещества растет в узком шланге, а давление на его стенки уменьшается. Дроссельная заслонка регулирует объем воздуха, попадающий в механизм.

У каждого автовладельца с подобным КУ есть специальная книга-инструкция, с помощью которой можно провести ремонт ВАЗ 2109.

Основные неисправности

Автомобиль при неисправностях начинает вести себя неестественно, опытные владельцы подмечают каждый шорох или рывок. Для того, чтобы понять, что неисправен именно карбюратор, необходимо ознакомиться с первыми симптомами повреждений.

1. Из выхлопной трубы идет черный дым, сопровождаемый “выстрелами”. Двигатель при этом заводится не с первого раза.
2. Холостые обороты ТС растут или неустойчивы.
3. Топливо расходуется в больших количествах.
4. Приемистость моторного механизма заметно снижается.

У подобных симптомов поведения авто есть причины, которые кроются в повреждениях определенных частей КУ:

• Забились примесями жиклеры;
• Перестал работать электромагнитный клапан;
• Диафрагма насоса-ускорителя порвалась и пришла в негодность;
• Попадают воздушные массы в корпус;
• Распылитель ускорительного насоса забился грязными примесями;
• Винтовые болты холостого хода расстроены.

Исправная деятельность элементов зависит от уровня топлива бензина в камере и оборотов двигателя на ХХ. Именно они нуждаются в настройке во время ремонта автомобиля.

Однако часто бывает, что причина не в карбюраторе, а в самом двигателе. Прежде чем снимать КУ, убедитесь, что другие механизмы исправно работают.

Регулировка (поэтапно)

Проблема ремонта и регулировки карбюратора состоит в том, что процесс требуется проводить в условиях чистоты и максимальной аккуратности. КУ может барахлить даже из-за мелкой соринки в трубках. Тем не менее настроить КУ автовладельцы могут самостоятельно.

Что понадобится

Процесс регулировки не предполагает снятие карбюратора, все проводится “наживую”. Для работы понадобится ровный стол и чистый кусок светлой ткани. Тканью покрываем столик и устанавливаем рядом с капотом авто.
На столе раскладываем необходимые инструменты: ключи, пассатижи, крестовую отвертку, плоскую отвертку, линейку.

Пылесос и автомобильный компрессор для обдува также могут понадобиться. Книга по ремонту ВАЗ 2109 с описанием составных частей КУ, чтобы смотреть туда при необходимости.

Ниже опишем процесс регулировки уровня топлива в поплавковой камере и настройку холостого хода поэтапно.

Регулировка уровня топливной жидкости в поплавковой камере

Об экономии топлива не следует и говорить, если уровень бензина выше или ниже нормы. Чтобы вернуться к нормальному расходу, необходимо провести ряд манипуляций:

1. Открутив гайку и открыв фиксаторы, снять крышку корпуса фильтрующего механизма и вытащить фильтр.
2. Открепить провод ЭМГ и шланги, подходящие к карбюратору.
3. Ослабить 5 винтов крышки КУ и снять ее.
4. Опустить на дно камер КУ линейку для определения уровня жидкости. Если измерения составили 25-26 мм, значит, все в норме и регулировка не нужна. Если выше или ниже нормы, проводим дальнейшие манипуляции.
5. Снятую крышку перевернуть поплавками вверх и кладем на столик.
6. Отрегулировать поплавки с помощью подкручивания креплений.
7. Необходимо соблюдать важные правила настройки поплавков. Они должны быть установлены параллельно относительно друг друга и вертикально без искажений.
8. Замерить зазор между поплавками и прокладкой, он должен составлять 2 мм. В противном случае подогнуть язычок, который действует на опорную иглу.
9. Последний этап. Выявить рабочий ход поплавков. Если поднять поплавки до конца вверх, расстояние не должно быть больше 15 мм. Следует добиться подобной величины путем подгибания язычков.

Настройка холостого хода

При неисправностях подобного рода двигатель с перебоями работает на низких оборотах. Процедуру также можно провести своими силами:

1. Прогреть двигатель, затем заглушить и дать ему остыть.
2. Снять фильтрационную часть КУ и выкрутить клапан ЭМГ.
3. Включить двигатель.
4. Рукой заткнуть канал холостого хода и несколько раз прогазовать таким образом.
5. Выключить двигатель
6. Продуть ЭМГ компрессором, очистив его от пылинок и сора.
7. Установить все детали на место.
8. Провести последнюю манипуляцию по контролю качества работы. Для этого необходимо вновь запустить движок. Если холостой ход стал работать в обычном режиме, значит, регулировка прошла успешно.

Более точную корректировку можно провести с помощью специального оборудования – анализатора газового вещества. С его помощью можно добиться не только качественной настройки механизмов, но и добиться большей экологичности транспортного средства. Однако такой агрегат встречается редко.

Провести регулировку можно и без этого прибора, действуя по инструкции. Тюнинг КУ зависит от аккуратности и внимательности автовладельца к агрегату.

Система питания 2108 Карбюратор

Карбюратор

Внешний вид карбюратора

1 – блок подогрева зоны дроссельной заслонки;
2 – штуцер вентиляции картера двигателя;
3 – крышка ускорительного насоса;
4 – электромагнитный запорный клапан;
5 – крышка карбюратора;
6 – шпилька крепления воздушного фильтра;
7 – рычаг управления воздушной заслонкой;
8 – крышка пускового устройства;
9 – сектор рычага привода дроссельных заслонок;

10 – колодка провода датчика-винта ЭПХХ;
11 – регулировочный винт «количества» смеси холостого хода;
12 – крышка экономайзера;
13 – корпус карбюратора;
14 – штуцер подачи топлива;
15 – штуцер отвода топлива;
16 – регулировочный винт состава смеси холостого хода (по стрелке);
17 – штуцер для подачи разрежения к вакуумному регулятору зажигания.

Схема устройства и работы карбюратора

I – первая камера;
II – вторая камера;
1 – рычаг привода ускорительного насоса;
2 – регулировочный винт;
3 – диафрагма пускового устройства;
4 – воздушный канал пускового устройства;
5 – электромагнитный запорный клапан;
6 – топливный жиклер холостого хода;
7 – главный воздушный жиклер первой камеры;
8 – воздушный жиклер холостого хода;
9 – воздушная заслонка;
10 – распылитель главной дозирующей системы первой камеры;
11 – распылители ускорительного насоса;
12 – распылитель главной дозирующей системы второй камеры;
13 – распылитель эконостата;
14 – главный воздушный жиклер второй камеры;
15 – воздушный жиклер переходной системы второй камеры;
16 – канал балансировки поплавковой камеры;
17 – поплавковая камера;
18 – игольчатый клапан;
19 – калиброванное отверстие перепуска топлива в бак;
20 – топливный фильтр карбюратора;
21 – штуцер подачи топлива;
22 – диафрагма экономайзера мощностных режимов;
23 – топливный жиклер экономайзера мощностных режимов;
24 – шариковый клапан экономайзера мощностных режимов;
25 – поплавок;
26 – топливный жиклер эконостата с трубкой;
27 – топливный жиклер переходной системы второй камеры с трубкой;
28 – эмульсионная трубка второй камеры;
29 – главный топливный жиклер второй камеры;
30 – выходные отверстия переходной системы второй камеры;
31, 33 – дроссельные заслонки;
32 – щель переходной системы первой камеры;
34 – выходное отверстие системы холостого хода;
35 – блок подогрева зоны дроссельной заслонки;
36 – регулировочный винт состава (винт «качества») смеси холостого хода;
37 – штуцер вентиляции картера двигателя;
38 – штуцер для подачи разрежения к вакуумному регулятору зажигания;
39 – главный топливный жиклер первой камеры;
40 – эмульсионная трубка первой камеры;
41 – шариковый клапан ускорительного насоса;
42 – диафрагма ускорительного насоса.

Для приготовления топливно-воздушной смеси необходимого состава (в зависимости от режима двигателя) служит карбюратор. На двигателях -2108, -21081 и -21083 устанавливаются карбюраторы типа «Солекс» — эмульсионного типа, двухкамерные, с последовательным открытием дроссельных заслонок. Привод дроссельных заслонок — механический, тросовый. Карбюраторы имеют сбалансированную поплавковую камеру, систему отвода картерных газов, подогрев зоны дроссельной заслонки первой камеры, пусковое устройство с ручным управлением, электромагнитный запорный клапан холостого хода. Двигатель -21081 комплектуется карбюратором 21081-1107010, двигатель -2108 — карбюратором 2108-1107010, двигатель -21083 — карбюратором 21083-1107010. Эти карбюраторы конструктивно сходны и различаются только проходными сечениями жиклеров.

Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Последний поддерживает в поплавковой камере заданный уровень топлива.

Поплавковая камера — двухсекционная (такая конструкция уменьшает влияние колебаний уровня топлива на работу двигателя при поворотах и кренах автомобиля). Из поплавковой камеры топливо поступает через главные топливные жиклеры (первой и второй камер) в эмульсионные колодцы, где смешивается с воздухом, проходящим через калиброванные отверстия в верхней части эмульсионных трубок (главные воздушные жиклеры). Через распылители топливно-воздушная эмульсия попадает в малые и большие диффузоры карбюратора.

Система холостого хода отбирает топливо из эмульсионного колодца, после главного топливного жиклера первой камеры. Топливо проходит через жиклер холостого хода (конструктивно объединенный с электромагнитным запорным клапаном холостого хода), после чего смешивается с воздухом из канала от воздушного жиклера холостого хода и из расширяющейся части диффузора (для устойчивой работы при переходе на режим холостого хода). Образовавшаяся эмульсия подается под дроссельную заслонку через отверстие, перекрываемое винтом «качества». Винтом «количества» (числа оборотов) регулируется величина открытия дроссельной заслонки первой камеры на холостом ходу.

При частичном открытии дроссельной заслонки первой камеры (до включения в работу главной дозирующей системы) топливовоздушная смесь поступает в камеру через вертикальную щель, находящуюся на уровне дроссельной заслонки в закрытом положении; при частичном открытии дроссельной заслонки второй камеры — через отверстие, находящееся чуть выше дроссельной заслонки (второй камеры) в закрытом положении.

Экономайзер мощностных режимов включается в работу при значительном открытии дроссельных заслонок. Топливо забирается из поплавковой камеры через шариковый клапан. Пока диафрагма экономайзера удерживается разрежением во впускном коллекторе, клапан закрыт. Когда дроссельные заслонки открываются, разрежение за ними падает и клапан начинает пропускать топливо, которое поступает через жиклер экономайзера в эмульсионный колодец в обход главного жиклера, обогащая смесь.

Эконостат обеспечивает дополнительное поступление топлива непосредственно из поплавковой камеры (через жиклер эконостата и систему трубок) во вторую камеру. Эконостат включается в работу на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

Ускорительный насос — диафрагменного типа, с механическим приводом от оси дроссельной заслонки первой камеры через профильный кулачок. При открытии дроссельной заслонки кулачок воздействует на рычаг, который, в свою очередь, воздействует на диафрагму. Порция топлива через распылители впрыскивается в камеры карбюратора, обогащая горючую смесь на режимах разгона. Насос снабжен двумя шариковыми клапанами: обратный клапан расположен в канале, связывающем поплавковую камеру с полостью ускорительного насоса; он открывается при ее заполнении топливом (педаль «газа» отпущена, и возвратная пружина отводит диафрагму назад), закрывается — при нагнетании топлива. Другой клапан расположен в распылителе; он открывается под давлением нагнетаемого топлива и закрывается под действием собственного веса, как только подача топлива прекращается. Это предотвращает вытекание топлива из каналов и подсос воздуха. Производительность насоса не регулируется и зависит только от профиля кулачка.

Пусковое устройство служит для обогащения топливовоздушной смеси при запуске холодного двигателя. Оно управляется с места водителя рукояткой «подсоса», через тягу. При вытягивании рукоятки до упора трехплечий рычаг управления воздушной заслонкой, поворачиваясь на оси, профильным пазом воздействует на рычаг воздушной заслонки, закрывая ее. При этом наружным профилем (в нижней части) он воздействует на рычаг управления дроссельной заслонкой первой камеры, приоткрывая ее на пусковой зазор С (его величина регулируется винтом на рычаге). После начала работы двигателя разрежение во впускном коллекторе возрастает; оно передается в полость пускового устройства. Под действием разрежения диафрагма пускового устройства, преодолевая сопротивление возвратной пружины, через шток приоткрывает воздушную заслонку на пусковой зазор В (его величина регулируется винтом на крышке пускового устройства). При утапливании рукоятки управления воздушной заслонкой зазоры С и В уменьшаются, их величина при частично утопленной рукоятке зависит от профилей трехплечего рычага (его выреза и наружного профиля) и регулировке не подлежит. Если вытянута рукоятка управления воздушной заслонкой, то при нажатии педали «газа» будет открываться только дроссельная заслонка первой камеры, дроссельная заслонка второй камеры при этом блокируется рычагом управления воздушной заслонкой. Это предотвращает рывки и провалы при движении с непрогретым двигателем («на подсосе»).

Экономайзер принудительного холостого хода состоит из датчика-винта, электромагнитного запорного клапана и блока управления. Электромагнитный клапан перекрывает подачу топлива в систему холостого хода и переходную систему первой камеры. Нормальное состояние клапана (напряжение не подается) — закрытое. Он открывается при нажатии педали «газа», а также при числе оборотов коленчатого вала 1900 мин -1 и ниже. Клапан закрывается, если педаль «газа» отпущена (датчик-винт замкнут на массу) и обороты двигателя превышают 2100 мин -1 , а также при выключении зажигания, что предотвращает работу двигателя с выключенным зажиганием (дизелинг).

Приготовленная в карбюраторе смесь попадает в цилиндры двигателя через впускной коллектор. Он отлит из алюминиевого сплава и крепится к двигателю на шпильках через термостойкие прокладки. Впускной коллектор двигателя -21083 отличается от коллектора двигателей -2108 и -21081 увеличенным диаметром каналов. Соответственно отличаются и их прокладки.

Тарировочные данные карбюраторов

Параметры	2108-1107010		21081-1107010		21083-1107010
	Первая камера	Вторая камера	Первая камера	Вторая камера	Первая камера	Вторая камера
Диаметр смесительной камеры, мм	32	32	32	32	32	32
Диаметр диффузора, мм	21	23	21	23	21	23
Главная дозирующая система:
маркировка топливного жиклера	97,5	97,5	95	97,5	95	97,5
маркировка воздушного жиклера	165	125	165	135	155	125
Тип эмульсионной трубки	23	ZC	23	ZC	23	ZC
Система холостого хода и переходная система
первой камеры: маркировка топливного жиклера	42*	–	40*	–	40*	–
маркировка воздушного жиклера	170	–	170	–	170	–
Переходная система второй камеры:
маркировка топливного жиклера	–	50	–	50	–	50
маркировка воздушного жиклера	–	120	–	120	–	120
Эконостат:
условный расход топливного жиклера	–	60	–	70	–	70
Экономайзер мощностных режимов:
маркировка топливного жиклера	40	–	40	–	40	–
усилие сжатия пружины при длине 9,5 мм, Н	1,5±10 %	–	1,5±10 %	–	1,5±10 %	–
Ускорительный насос:
маркировка распылителя	35	40	35	40	35	40
подача топлива за 10 циклов (суммарная для обеих камер), см3	11,5		11,5		11,5
маркировка кулачка	7	–	4	–	7	–
Пусковые зазоры:
воздушной заслонки (зазор В), мм	3±0,2	–	2,7±0,2	–	2,5±0,2	–
дроссельной заслонки (зазор С), мм	0,85	–	1,0	–	1,1	–
Диаметр отверстия для вакуумного корректора, мм	1,2	–	1,2	–	1,2	–
Диаметр отверстия игольчатого клапана, мм	1,8		1,8		1,8
Диаметр отверстия перепуска топлива в бак, мм	0,70		0,70		0,70
Диаметр отверстия вентиляции картера двигателя, мм	1,5	–	1,5	–	1,5	–

* Подбирается на заводе при настройке карбюратора.
