Сколько нормальная компрессия в двигателе

Норма компрессия в дизельном двигателе — какая должна быть?

Автор: Максим Марков

Особенности рабочего процесса дизельного двигателя таковы, что нормальное протекание рабочего процесса возможно при сочетании нескольких факторов. Одним из важнейших показателей является компрессия. При отклонениях этого показателя возможен затрудненный запуск или неустойчивая работа мотора. Поэтому очень важно знать, какая компрессия должна быть в дизельном двигателе.

Что это такое?

Компрессия в дизельном двигателе – это максимальное давление, создаваемое поршнем после закрытия впускного клапана и его поднятия в верхнюю мертвую точку. Рабочий цикл дизеля тесно связан именно с созданием высокого давления в цилиндре, обеспечивающего воспламенение топлива от сжатия воздуха в камере сгорания по достижении достаточно высокой температуры (около 300 градусов). Поэтому можно сказать, что компрессия в цилиндрах у таких моторов – ключ к его стабильной работе.

В отличие от бензиновых движков, в которых возгорание топливовоздушной смеси происходит за счет электрической искры, в дизеле воспламенение идет только за счет сжатия, поэтому там давление достигает гораздо больших величин. В газотурбинных двигателях воздух сначала сжимается, а затем, в камере сгорания, смешивается с топливом. Еще один показатель, который косвенно информирует о внутренних рабочих процессах – степень сжатия. Это соотношение объема цилиндра при расположении поршня в самой нижней точке к объему камеры сгорания вверху (при максимально поднятом поршне). Полученная цифра указывает, во сколько раз сжимается топливная смесь в цилиндре к моменту воспламенения (окончанию такта сжатия). Эта величина безразмерная, так как характеризует соотношение величин. Компрессия измеряется в единицах давления – в барах или кг/см2.

Каким должно быть давление в цилиндрах

У бензиновых двигателей нормальная степень сжатия и компрессия составляет 9-11 и 12-13 кг/см2 соответственно, у дизельных норма составляет 20 и более и 20-32 кг/см2. Как видно, показатели сильно различаются, и в этом кроется различие в их рабочем процессе.

Низкая температура окружающего воздуха может стать серьезной помехой. Разные нормы давления могут обеспечить запуск при различной температуре:

• 28 кг/см2 и ниже – запуск движка возможен при температуре не ниже минус 15 градусов.
• 20-30кг/см2 – температура до минус 20 градусов.
• 32 кг/см2 – минус 20-25 градусов.
• 36 кг/см2 – до минус 30 градусов.

Следует отметить, что такие температурные диапазоны на дизельном двигателе достижимы только при полностью исправном силовом агрегате и вспомогательном оборудовании.

Причины снижения давления

Степень сжатия заложена конструктивно и может быть изменена только установкой других поршней или головки блока цилиндров с иными геометрическими параметрами. Компрессия дизельного двигателя — величина изменяющаяся. Со временем изнашиваются ответственные детали — увеличиваются зазоры компрессионных и маслосъемных колец на поршнях, клапаны, прокладка блока цилиндров, вследствие чего нарушается герметичность и необходимое давление уже не создается. На бензиновом моторе это чревато неустойчивой работой на переходных режимах и падением мощности, а дизель может просто не завестись.

Как можно определить возможное снижение компрессии

Существует несколько признаков, по которым можно узнать об ее снижении.

1. Затруднения при запуске (и холодного, и горячего).
2. Отказ работы одного из цилиндров , пропуски зажигания
3. Скачкообразное изменение оборотов , их неравномерность.
4. Снижение мощности , провалы при работе.
5. Перегрев силового агрегата , увеличение давления в системе охлаждения.
6. Сизый дым из выхлопной трубы при запуске.
7. Повышенный шум при работе , вибрации на любых оборотах, особенно минимальных.
8. Потеки масла на поверхности силового агрегата.
9. Значительное увеличение расхода топлива .

Появление хотя бы одного из этих признаков свидетельствует о необходимости замера компрессии дизельного двигателя

Методика измерения

Чтобы измерить компрессию дизельного двигателя, потребуется определенное специальное оборудование. При проведении замеров потребуется компрессометр — вариант манометра, приспособленный для измерения давления внутри цилиндров.

Как измерять компрессию? Работа состоит из следующих этапов:

1. Для начала надо снять свечу накаливания или форсунку на одном из цилиндров.
2. Вместо них вкручивается штуцер манометра .
3. Коленчатый вал проворачивается с помощью стартера , в это время фиксируются показатели давления. Стартер должен обеспечивать не менее 200 об/мин.
4. Манометр отсоединяется и проверка проводится аналогично во всех остальных цилиндрах . В норме результаты измерений должны быть примерно одинаковыми во всех цилиндрах.
5. Свечи или форсунки вновь выкручиваются и в каждый цилиндр через отверстие впрыскивается 50 мл моторного масла.
6. Движок прокручивается стартером при снятых свечах или форсунках . После этого вновь проверяется компрессия во всех цилиндрах.

Перед тем, как замерить компрессию дизельного двигателя, его надо прогреть до рабочей температуры.

Если показатель изменился в большую сторону, значит, имеет место износ деталей шатунно-поршневой группы в цилиндрах дизельного двигателя.

Если показатели компрессии будут такими же, то следует провести регулировку газораспределительного механизма (тепловых зазоров клапанов).

После проведения необходимых регулировок необходимо еще раз как проверить компрессию, так и устранить неисправности вспомогательного оборудования.

Что делать при снижении компрессии

Как же повысить компрессию? Низкие показатели обычно являются следствием износа при его большом пробеге. Так же, как и бензиновый мотор, такой дизель часто подлежит капитальному ремонту, а именно: замене шатунно-поршневой группы, притирке клапанов, замене прокладок головки блока цилиндров. Даже если проверка компрессии дизельного двигателя показывает ее снижение только в одном из них или в нескольких.

Тем не менее, немного отсрочить дорогостоящий ремонт можно при помощи специальных средств для увеличения компрессии. Это, в первую очередь, разнообразные присадки, которые добавляются при замене масла для дизельных двигателей. Они видоизменяют его начальный состав и повышают вязкостные характеристики, таким образом, удается минимизировать утечки давления через компрессионные кольца и поднять компрессию. Также для увеличения давления и уменьшения утечек проводят притирку клапанов.

Ремонт дизелей обходится значительно дороже из-за конструктивных особенностей и высоких технических требований к диагностике и специальному оборудованию. Поэтому важно регулярно проводить измерение компрессии дизельного двигателя, чтобы при помощи своевременных профилактических мер продлить его работоспособность.

Какая должна быть компрессия в двигателе автомобиля?

Что делается в первую очередь, когда падает мощность мотора, увеличивается расход горючего, расходуется масло выше нормы, а на холостых оборотах двигатель сильно вибрирует? В подобных случаях можно определить неисправность, измерив компрессию агрегата. Специалисты по диагностике знают, какая должна быть компрессия в двигателе, и по показаниям ставят правильный диагноз. О компрессии что-то слышал, наверное, каждый автолюбитель. Давайте разберемся, что это такое, на что компрессия влияет, как ее измерять и как увеличить.

Что такое компрессия в цилиндрах двигателя

В широком смысле это сила, что появляется в камере сгорания, когда заканчивается такт сжатия. Это давление, создаваемое в камере сгорания при выключенном зажигании (или когда нет подачи топлива – в случае с дизельным двигателем). При этом поршень находится в самом верхнем положении.

Компрессия, нормальная для моторов

Теперь пора перейти к вопросу, какая компрессия должна быть в бензиновом двигателе. Существует масса моделей силовых агрегатов. Каждый имеет свои характеристики, в том числе компрессию и степень сжатия. Нормальной можно считать для различных моделей авто показатель от 7 до 11 атм. Это для бензиновых моторов.

Теперь что касается дизельных агрегатов. У современных дизельных двигателей компрессия гораздо выше. Какая компрессия должна быть в дизельном двигателе? Нормальные показатели варьируются в пределах от 25 до 32 атмосфер. Достаточно просто взглянуть на конструкцию агрегата, чтобы увидеть, что здесь предполагается более высокое давление в камерах сгорания. Как известно, дизельное топливо вспыхивает не вследствие воздействия искры, а за счет сжатия. Поэтому хорошая для бензинового двигателя компрессия будет совсем никакой для дизельного. В этом вся разница.

Что касается того, какая компрессия должна быть в двигателе конкретной марки и модели, то в мире существует специальная документация. Она выпускается автопроизводителями. Там указаны нормальные допустимые показатели компрессии для различных моделей и типов силовых агрегатов. На эти значения и стоит ориентироваться в диагностике двигателей.

Например, чтобы узнать, какая компрессия должна быть в двигателе ВАЗ, нужно найти данные по компрессии от АвтоВАЗа. Эти цифры есть в открытом доступе. Так, для ВАЗ-2110 норма составляет 13 атмосфер, а для ВАЗ-2109 стандартная величина – 11 атмосфер. Эта же цифра актуальна и для классических моделей ВАЗ. Какая компрессия должна быть в двигателе 406? Ответ – 10-12 атмосфер, как и в любом исправном моторе.

Как правильно нужно измерять?

Специалисты рекомендуют в процессе измерения показателей давления силового агрегата знать и выполнять определенные правила. Мотор должен быть подогретым. Горючее не должно попадать в цилиндры. Подачу лучше отключить. Например, можно отключить топливный насос или форсунки путем извлечения предохранителей. Чтобы узнать, какая компрессия должна быть в дизельном двигателе, эти правила тоже актуальны. Также следует выкрутить все свечи. На некоторых СТО диагносты практикуют выкручивать элементы выборочно, однако это неверный подход. Это увеличивает сопротивление вращению и влечет к снижению оборотов при вращении коленчатого вала стартером. Измерения выполняют, когда дроссельная заслонка полностью открыта и закрыта.

При этом можно получить отдельные результаты и выявить разные неисправности. При закрытой заслонке в камеры сгорания поступит меньший объем воздуха, вследствие чего компрессия будет чрезвычайно низкой – около 6-8 атм. Если она будет открыта, ситуация будет совсем другой. Воздух, поступающий в цилиндр в большом количестве, и рост давления будут способствовать увеличению числа утечек. Но эти утечки меньше, чем подача воздуха. Компрессия падает, но не сильно. Данный способ подходит для диагностики более серьезных поломок двигателя. Это могут быть дефекты поршней, закоксованные кольца, прогоревшие клапаны, задиры на цилиндрах. При выполнении измерений необходимо учесть динамику роста давления.

Так можно выявить точный характер неисправности с огромной долей вероятности. Если рост давления на первом такте низкий, а далее возрастает, то это говорит об изношенных поршневых кольцах. В этом случае масло, залитое в цилиндр, увеличит и давление, и компрессию.

Чем измеряют данный показатель?

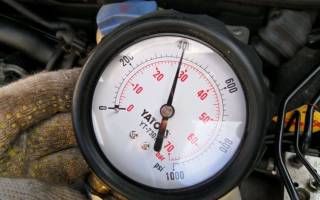

Наиболее популярный прибор – это компрессометр. Сегодня на рынке можно встретить импортные и отечественные инструменты. Первые имеют в комплекте большее количество насадок для разных марок и моделей авто. Но значительно быстрее и точнее можно узнать, какая должна быть компрессия в двигателе, при помощи мотор-тестера. Эти устройства позволяют фиксировать не только давление, но и амплитуды пульсаций тока, который потребляет стартер.

Разные показатели

При одном и том же техническом состоянии силового агрегата показатель компрессии в различных условиях выполнения замеров может меняться. Это зависит от нескольких факторов: объема воздуха, который поступает в камеру сгорания; частоты вращения коленчатого вала; температуры силового агрегата. Как видно, мало знать, какая должна быть компрессия в двигателе, – цифры могут быть обманчивы.

Масло большей вязкости, которое остается на стенках цилиндра, может повысить компрессию, так как за счет него уплотняются зазоры в деталях. Горючее, которое в избытке поступает в камеру сгорания в виде капель, будет смывать пленку, и компрессия снизится. Данные, полученные в результате измерений, иногда могут поставить владельца автомобиля в интересное положение. Замеры показывают высокий результат на моторе, пробег которого составляет более 200 тыс. км. А причина этого может быть банальной – большой слой нагара на стенках цилиндра, за счет которого снижается объем.

На что влияет компрессия (симптомы низкой компрессии)

От того, какое давление в моторе, зависит большое количество процессов, которые проходят в двигателях внутреннего сгорания. Это и качество горения топлива, и расход масла, и легкость или трудности при запуске мотора. Например, низкая компрессия может вызывать «чихания» мотора. Также силовой агрегат троит из-за слабого давления в одном либо в нескольких цилиндрах. Кроме того, низкие показатели являются причиной снижения мощности мотора. Но чтобы говорить о низком или высоком давлении, необходимо знать, какая компрессия должна быть в двигателе с завода. Об этом мы поговорили выше.

Пропала компрессия: причины

Случаи, когда давление пропадает, отнюдь не редкие. Первые признаки описаны выше, но это лишь самые популярные. Давайте разберемся с причинами, по которым компрессия может пропасть.

Первая причина – это перегрев мотора. При сильных перегревах в камерах сгорания часто появляются задиры на самих стенках цилиндра и на поршнях. Последние могут и вовсе выгорать и расплавляться. Возможно прогорание элемента внутри, с образованием дыры. Такая ситуация актуальна для двигателей ВАЗ. Также на ВАЗовских моторах рассыпаются поршневые кольца, вследствие чего компрессия полностью не исчезает, но существенно снижается. Также давление снижается по причине неисправностей в механизме ГРМ. Например, компрессия обязательно упадет в случае прогара клапанов.

При разрыве ремня ГРМ также снижается давление за счет лопнувших клапанов. Возможно, неправильно установлены фазы газораспределения. Низкая компрессия возникает по причине неверно отрегулированных клапанов. Если в них нет зазора, элемент не будет открываться или «не держит». При большом расстоянии клапан открывается недостаточно.

Давление и неисправности

Итак, вот какая компрессия в цилиндрах двигателя должна быть, если мотор исправен: в случае с открытой заслонкой она составляет 10-12 атм, с закрытой – 6-8 атм. Если есть подозрение на прогоревший клапан, то замеры покажут не более 5-5,5 атм. Это параметр на открытой заслонке. При естественном износе деталей цилиндро-поршневой группы измерения покажут 6-9 атм. 12-15 сообщают о повышении объема нагара в цилиндрах и об изношенных маслосъемных колпачках.

Так на что же влияет компрессия?

А влияет давление на многие характеристики работы силового агрегата и особенно на пусковые свойства. Также с помощью параметра можно выяснить, что же произошло с мотором.

Итак, мы выяснили, какая должна быть компрессия в двигателе.

Проверка компрессии двигателя

Смотрите также

Двигатель глохнет на холодную

8 0 2k

Герметик клапанной крышки и ГБЦ

77 2 107k

Синий дым из выхлопной

86 0 57k

Интерактивная схема системы охлаждения двигателя

66 0 107k

Диагностика инжектора – оборудование, методы и рекомендации

47 0 46k

Калькулятор перевода давления в барах на МПа, кгс и psi

Онлайн конвертер чтоб перевести давление в мегапаскалях (мПа) на килограммы (кгс см2), бар, фунт силы (psi) и атмосферы

Проверка компрессии двигателя производится для поиска неисправностей в двигателе внутреннего сгорания. Компрессия – это сжатие смеси в цилиндре под воздействием сил извне. Она измеряется как степень сжатия умноженная на 1,3. При измерении компрессии можно найти цилиндр, который имеет сбои в работе.

Если у машины появились различного рода проблемы, вроде падения мощности, потери масла, троения в моторе — то проверяют свечи, датчики, осматривают двигатель на предмет повреждений и течи. Когда такие проверки не приносят результата, тогда прибегают к замеру компрессии.

Самостоятельно проверить компрессию можно с помощью компрессометра. На станциях технического обслуживания такие проверки делаются с помощью компрессографа или мотортестера.

Компрессия двигателя может снизиться по многим причинам:

• износом поршней и деталей поршневой группы;
• неверной настройкой ГРМ;
• прогаром клапанов и поршней.

Чтобы конкретно определить причину неисправности и проводиться замер компрессии двигателя. Разберемся, как проводить такую процедуру как при помощи компрессометра так и без него.

Проверка компрессии двигателя

Для начала нужно подготовить двигатель к проверке. Для этого нам нужно прогреть двигатель до высокой температуры в 70-90 градусов. После этого нужно отключить бензонасос, чтобы не подавалось топливо и вывернуть свечи зажигания.

После всего этого переходим к проверке компрессии:

1. Наконечник компрессометра вставляем в разъем свечи и стартером прокручиваем мотор до тех пор, пока не остановится рост давления.
2. Коленвал должен вращаться с оборотами около 200 в минуту.
3. Если двигатель исправен, то компрессия должна вырасти за считанные секунды. Если это происходит долго — на лицо перегорание поршневых колец. Если давление вообще не растет, то, скорее всего, нужно менять прокладку блока. Минимальное давление в бензиновом двигателе должно быть от 10 кг/см² (в дизельном двигателе более 20 кг/см²).
4. После снятия показаний, спустите давление, открутив колпачок на приборе.
5. Аналогично проверьте все остальные цилиндры.

Есть другой способ проверки, который отличается от вышеуказанного тем, что в проверяемый цилиндр заливается моторное масло. Повышение давления указывает на износившиеся кольца поршней, если давление не повышается, то причина в прокладке головки цилиндра, или вообще есть течь в клапанах.

Диагностировать слабую компрессию можно также по работе карбюратора. При протечке воздуха нужно проверить прилегание пропускного клапана. Если же воздух вытекает через верх радиатора, то виновата неисправная головка цилиндра.

Что влияет на компрессию двигателя

1. Положение дросселя. При закрытом или прикрытом дросселе давление снижается
2. Загрязнение воздушного фильтра.
3. Неверный порядок фаз газораспределения, когда клапан закрывается и открывается не в нужные моменты. Такое бывает при неправильном монтаже ремня или цепи.
4. Закрытие клапанов не вовремя из-за зазоров в их приводе.
5. Температура мотора. Чем больше его температура, тем больше и температура смеси. Следовательно, давление ниже.
6. Подсос воздуха. Утечки воздуха, снижают компрессию. Вызваны они повреждением или естественным износом уплотнителей камеры сгорания.
7. Попадание масла в камеру сгорания увеличивает компрессию.
8. Если топливо попадает в виде капель, то компрессия снижается – смывается масло, которое играет роль уплотнителя.
9. Отсутствие герметичности в компрессометре либо в обратном клапане.
10. Скорость вращения коленвала. Чем она выше, тем выше компрессия, не будет утечек из-за разгерметизации.

Выше рассказано, как мерить компрессию в ДВС, работающего на бензине. В случае с дизельным мотором измерения производятся иначе.

Измерение компрессии в дизельном двигателе

1. Для того, чтобы отключить поступление дизеля в мотор, нужно отключить от электропитания клапан подачи топлива. Также это можно сделать зажимом рычага отсечки на насосе высокого давления.
2. Измерения на дизельном двигателе производятся специальным компрессометром, который имеет свои особенности.
3. При проверке не нужно жать педаль газа, так как в таких ДВС нет дросселя. Если же он есть, перед проверкой его необходимо прочистить.
4. Каждый тип двигателя снабжен специальной инструкцией о том, как проводится измерение компрессии на нем.

Замер компрессии на дизельном двигателе.

Замер компрессии на инжекторном авто

Стоить помнить, что замеры компрессии могут быть не точными. При измерениях по большей части нужно учитывать разницу давления в цилиндрах, а не среднюю величину компрессии.

Обязательно стоит учитывать такие параметры как температура масла, двигателя, воздуха, скорость вращения мотора и т.д. Только с учетом всех параметров можно делать вывод о степени износа поршней и других деталей, влияющих на компрессию. И как результат всех этих неисправностей давать заключение о потребности проведения капитального ремонта двигателя.

Как проверить компрессию без компрессометра

Без прибора замерить компрессию не получится. Поскольку само слово «измерение», подразумевает использование измерительного прибора. Так что измерить компрессию в двигателе без компрессометра невозможно. Но если нужно проверить, определить есть ли она вообще (например после обрыва ремня ГРМ или долгого простоя авто и т.д.), то есть, несколько самых простых способов как проверить компрессию без компрессометра. Признаком плохой компрессии является нетипичное поведения авто, когда, например, на низких оборотах он работает вяло и неустойчиво, а на высоких «просыпается», при этом их выхлопной сизый дым, а если посмотреть на свечи, то они окажутся в масле. При снижении компрессии растет давление картерных газов, система вентиляции быстрее загрязняется и как результат рост токсичности CO, загрязнения камеры сгорания.

Самая элементарная проверка компрессии двигателя без приборов — на слух. Так, как обычно, если в цилиндрах двигателя компрессия есть, то вращая стартером можно услышать, как мотор отрабатывает каждый такт сжатия с характерным звуком. Причем в большинстве случаев двигатель может немного покачиваться. Когда же компрессия отсутствует, то ни четких тактов не услышится, ни подрагивания не будет. Такое поведение зачастую свидетельствует об обрыве ремешка ГРМ.

Видео как проверить компрессию двигателя без приборов

Заткнув пробкой подходящего диаметра (резиновой, корковой пластиковой или плотной тряпкой) свечной колодец, вывернув предварительно свечу какого-то из цилиндров, можно проверить, если хоть какая-то компрессия. Ведь если она там будет, то пробка будет вылетать с характерным хлопком. Если компрессия отсутствует, то останется где была.

Прилагаемым усилим при проворачивании КВ. Такой метод проверки компрессии не имеет вообще никакой точности, но, тем не менее, в народе иногда пользуются и им. Нужно вывернуть все свечи, кроме первого цилиндра и от руки, за болт шкива коленвала, проворачивается пока не закончится такт сжатия (определяется по меткам ГРМ). Далее повторяем эту же процедуру со всеми остальными цилиндрами, приблизительно запоминая прилагаемое усилие. Поскольку замеры довольно условные, поэтому предпочтительней воспользоваться компрессометром. Такой прибор должен быть в наличии у каждого автовладельца, ведь его цена на столько велика чтобы не покупать, а его помощь может понадобится в любой момент. Необходимое значение компрессии для своего автомобиля вы можете узнать из руководства по обслуживанию или хотя бы узнать степень сжатия двигателя вашего авто, тогда компрессию можно вычислить по формуле: степень сжатия * K (где К=1,3 для бензиновых и 1,3-1,7 для дизельных ДВС).

По состоянию выхлопа или состоянию свечей зажигания, может определить компрессию без прибора только опытный моторист, и то так же само, — относительно.

Такой метод актуален для автомобилей с изношенным мотором, когда участилась доливка, а из глушителя появился появляться бело-голубой дымок со специфическим запахом. Это будет говорить о том, что масло в камеры сгорания начало поступать несколькими путями. Грамотный моторист по выхлопу и по состоянию свечей, а также проанализировав акустические шумы (для прослушивания шумов понадобится приспособление, которое представляет собой медицинский стетоскоп с механическим датчиком), точно определит из-за чего такой дым и расход масла.

Основных виновников наличия масла два, это — масло отражательные колпачки клапанов или цилиндропоршневая группа (кольца, поршни, цилиндры), что и говорит об отклонениях в компрессии.

Когда износились сальники, зачастую появляются масляные кольца вокруг свечей и выхлопной, тогда и замер компрессии можно и не делать. А вот если после прогрева ДВС продолжается характерное дымление или его интенсивность усиливается – можно делать вывод об износе двигателя. И чтобы определить из-за чего именно компрессия пропала нужно произвести несколько не сложных тестов.

Тесты проверки пропавшей компрессии

Чтобы получить точный ответ, требуется применение всех перечисленных методов с сопоставлением полученных результатов.

Для определения изношенности колец достаточно прыснуть, со шприца, в цилиндр буквально грамм 10 масла, и повторить проверку. Если компрессия увеличилась, то устали кольца, либо другие детали цилиндропоршневой группы. В случае неизменности показателей – происходит утечка воздуха через прокладку или клапана, а в редких случаях из-за трещины в ГБЦ. А если давление изменилось буквально на 1-2 бара, время бить тревогу, — это симптом прогара поршня.

Результаты измерения компрессии

Результаты измерения компрессии показывают состояние двигателя, в частности поршней, поршневых колец, клапанов, распредвалов и позволяют принимать решения о потребности ремонта или лишь замены прокладки головки блока или маслосъемных колпачков.

Давления компрессии для разных типов двигателей

На бензиновых моторах нормальная компрессия находится в пределах 12-15 бар. Если разбираться по подробнее, то тенденция будет следующей:

• переднеприводные отечественные авто и старые иномарки – 13,5-14 бар;
• заднеприводные карбюраторные – до 11-12;
• новые иномарки 13,7-16 бар, а турбированные авто и с большим объемом до 18 бар.
• в цилиндрах дизельного авто компрессия должна составлять не менее 25-40 атм.

Результаты динамики роста

Когда величина давления 2–3 кгс/см², а затем, в процессе проворачивания, резко поднимается, то скорее всего изношены компрессионные кольца. В таком же случае компрессия резко возрастает на первом такте работы, если капнуть масла в цилиндр.

Когда давление сразу достигает 6–9 кгс/см² и потом практически не изменяется, то вероятнее всего, не плотно прилегают клапана (притирка исправит ситуацию) или износилась прокладка головки блока цилиндров.

В случае, когда наблюдается понижение компрессии (примерно на 20%) в одном из цилиндров, и при этом мотор на холостом ходу работает неустойчиво, то большая вероятность износа кулачка распредвала.

Если результаты замера компрессии показали, что в одном из цилиндров (или двух соседних), давление поднимается заметно медленнее и на 3-5 атм. ниже нормы, то вероятно прогорела прокладка между блоком и головкой (нужно обратить внимание масла в ож).

Кстати не стоит радоваться если у вас двигатель старенький, а компрессия стала больше чем на новом – рост компрессии объясняется тем, что в результате долгой работы камера сгорания имеет масляные отложения которые не только ухудшают теплоотвод, но и уменьшают её объем, а как результат появляется детонация калильное зажигании и тому подобные проблемы.

Неравномерная по цилиндрам компрессия вызывает вибрацию двигателя (особенно ощутима на холостых и низких оборотах), что в свою очередь так же вредит и трансмиссии, и подвеске мотора. Так что, померив, давление компрессии, обязательно нужно делать выводы, и устранять дефект.

Все про компрессию и степень сжатия дизельного двигателя

Двигатель любого автомобиля, в том числе и дизельный, является довольно сложным устройством, состоящим из механизмов и систем.

Взаимодействие этих систем и механизмов между собой позволяет преобразовывать энергию, возникающую при сгорании топливно-воздушной смеси во вращательное движение кривошипно-шатунного механизма с дальнейшей передачей вращения на трансмиссию.

Основная работа по преобразованию энергии происходит внутри цилиндро-поршневой группы, а именно в цилиндрах.

Преобразование энергии зависит от многих факторов, среди которых степень сжатия двигателя и компрессия. Особенно эти понятия играют более важную роль в дизельных силовых установках, поскольку воспламенение горючей смеси в цилиндрах этого агрегата производятся за счет сжатия смеси.

Понятие степени сжатия

Зачастую эти понятия путают между собой или объединяют в один термин. В действительности это два разных термина, и характеризуются они по-разному.

Сначала разберем все о степени сжатия дизельного мотора.

Соотношение объема цилиндра двигателя в момент нахождения поршня в нижней мертвой точке (НМТ) к объему камеры сгорания в момент, когда поршень достегает верхней мертвой точки и есть степень сжатия двигателя.

Данное соотношение указывает на разницу давления, возникающую в цилиндре двигателя в тот момент, когда в цилиндр поступает топливо.

В технической документации, идущей вместе с дизельной силовой установкой, степень сжатия указывается в виде математического соотношения, к примеру — 18:1 .

Для дизельного агрегата самой оптимальной степень сжатия варьируется в диапазоне от 18:1 до 22:1 . Именно при таких показателях у этого двигателя достигаются максимальные показатели эффективности.

Как все работает

У дизельного мотора при такте сжатия, когда поршень движется к ВМТ, объем в цилиндре быстро сокращается. В этот момент в камере сгорания находиться только воздух, он-то и сжимается, данный процесс называется тактом сжатия.

При подходе поршня к ВМТ, воздух сжимается на указанную в документации степень сжатия, в камеру сгорания под давлением подается топливо.

Смесь из топлива и воздуха из-за воздействия на нее высокого давления воспламеняется, значительно увеличивая давление внутри камеры, поршень в этот момент проходит ВМТ .

Образовавшееся в результате сгорания топливовоздушной смеси высокое давление начинает давить на днище поршня, заставляя его двигаться к НМТ .

Посредством шатуна поступательное движение поршня преобразовывается во вращательное движение колен. вала.

В данном случае давление, возникшее в результате воспламенения смеси, заставляет двигаться поршень к НМТ называется рабочим ходом. Рабочий ход является одним из тактов работы цилиндро-поршневой группы.

При такте сжатия как раз и важна степень сжатия. Чем она выше, тем более легче воспламениться горючая смесь и в более полной мере она сгорит, обеспечив большее давление.

При хорошем показателе степени сжатия дизельный мотор будет обеспечивать больший выход мощности при меньшем количестве сгораемого топлива.

Однако у дизельных силовых установок не зря имеется диапазон степени сжатия, за который выходить не рекомендуется.

Степень сжатия меньше 18:1 приводит к снижению мощностного показателя установки, при этом потребление топлива увеличивается.

Но и чрезмерная степень сжатия у мотора тоже сказывается нехорошо на двигателе, особенно дизельном. За счет увеличенных нагрузок, которые испытывают цилиндропоршневая группа, их ресурс очень быстро сокращается.

Увеличение сверх нормы степени сжатия может привести к прогоранию поршня, изгибу шатуна.

В некоторых случаях увеличение данного показателя приводит к взрыву силовой установки без возможности последующего восстановления.

ВАЖНО ЗНАТЬ : Степень сжатия у водородных двигателей значительно больше.

Возможность замера степени сжатия

Проверить степень сжатия дизельного агрегата в гаражных условиях практически невозможно. Поскольку нужно проводить некоторые замеры, которые сделать очень сложно.

Одним из таких замеров является выяснение объема в цилиндре при нахождении поршня в ВМТ.

Далее нужно знать некоторые параметры силовой установки, часть из которых можно узнать из тех. документации, но некоторые узнать довольно сложно.

Для вычисления степени сжатия потребуется знать объем камеры сгорания, поскольку между блоком цилиндров находиться прокладка, то нужно знать ее толщину и диаметр поршневого отверстия в ней, ход поршня и диаметр цилиндра.

Имея все эти данные, а также произведя замеры объема в цилиндре, можно математическим путем провести вычисления степени сжатия.

Способы повышения показателя

Замерить степень сжатия на дизельном двигателе сложно, а вот изменить данный показатель в лучшую сторону – можно.

Есть несколько способов увеличения показателей степени сжатия на дизельном агрегате.

Уменьшаем камеру сгорания двигателя.

Самым простым способом увеличения данного показателя является уменьшение камеры сгорания.

Поскольку степень сжатия – это соотношение объема цилиндра к объему камеры сгорания, то изменив объем одного можно поменять и сам показатель соотношения.

Уменьшить объем камеры сгорания можно несколькими путями.

Первое, что можно сделать – это заменить прокладку между блоком и головкой двигателя на более тонкую, за счет этого и измениться объем камеры сгорания.

Дополнительно можно провести торцевание головки блока цилиндров. В этом случае с головки блока снимается слой металла, из-за чего и уменьшается камера сгорания.

Использование турбированного нагнетателя.

Вторым способом изменения данного показателя является увеличение давления в камере сгорания.

Применение такого устройства, как турбинный нагнетатель, он же турбонаддув, позволяет увеличить степень сжатия.

В дизельных силовых установках, не имеющих данного устройства, воздух, требуемый для создания горючей смеси, подается за счет разрежения в цилиндре, возникающего при такте впуска.

При такой подаче воздуха в цилиндры высокое давление на такте сжатия обеспечить в полной мере невозможно, поскольку количество воздуха получатся ограниченным.

При использовании нагнетателя воздух в цилиндры подается принудительно. Это обеспечивает подачу большего количества воздуха, и как следствие большего давления в цилиндре при такте сжатия.

Часто на дизельных моторах, помимо нагнетателя применяется еще одно устройство – интеркулер. Он также позволяет увеличить давление в цилиндре, но по несколько иному принципу, чем нагнетатель.

В задачу интеркулера входит охлаждение воздуха перед подачей его в цилиндры. Приводит это к тому, что при охлаждении плотность воздуха увеличивается, а значит и давление в цилиндре будет выше.

Это основная информация, что касается степени сжатия. Перейдем к компрессии.

Понятие компрессии

Компрессия – это показатель давления в цилиндрах двигателя. Измеряться данный показатель может в нескольких величинах – кг/см кв., Барах, Атмосферах, Паскалях.

Особое внимание заслуживает компрессия дизельного двигателя, так как данный показатель очень важен в дизельных моторах. У дизеля компрессия должна быть порядка 22 Атм., хотя на разных двигателях может быть и больше, при этом значительно.

Высокая компрессия в цилиндрах дизеля должна обеспечиваться потому, что воспламенение горючей смеси производится именно из-за высокого давления.

Если данный показатель на дизеле будет значительно меньше нормы, запуск мотора – затруднителен или невозможен.

Компрессия дизельного двигателя в цилиндре достигается путем сжатия воздуха поршнем при такте сжатия. Но полной герметичности внутри цилиндра добиться просто невозможно, всегда будет утечка воздуха.

Воздух частично может прорываться через изношенные компрессионный кольца, когда они уже не могут обеспечить должное прилегание к цилиндру, часть воздушной массы может выходить из цилиндра через неплотное прилегание клапанов к седлам.

Если говорить в общем, то показатель компрессии указывает на состояние двигателя.

Сильное несоответствие компрессии двигателя от заданных норм всегда указывает на сильный износ механизмов силовой установки. Поэтому измерение компрессии входит в комплекс диагностических работ двигателя.

Как замерить компрессию

В отличие от степени сжатия провести замеры компрессии двигателя не особо сложно. Для проведения данных работ достаточно иметь компессометр или компрессограф.

Принцип действия этих двух приборов одинаков, разница лишь в выводе информации.

У компрессометра значение давления указывается на шкале манометра.

У компрессографа же информация о давлении в цилиндре заносится на какой-либо носитель информации или же просто на бумагу.

Последовательность проверки компрессии в дизельном двигателе такова:

1. С одного цилиндра снимается форсунка, на ее место устанавливается прибор;
2. Затем производится проворот коленвала стартером и записывается полученный результат;
3. После проверяется компрессия во всех остальных цилиндрах;
4. Затем значения, полученные во всех цилиндрах, сверяются.

У неизношенного двигателя компрессия должна соответствовать или хотя быть близкой к номинальному значению, указанному в документации. Разбежность в показателях на разных цилиндрах тоже должна быть одинаковой, допускается незначительные отличия.

От чего зависит компрессия

Как уже сказано, компрессия дизельного двигателя, и не только его, а всех силовых установок, зависит от состояния цилиндро-поршневой группы и газораспределительного механизма.

Но помимо этого компрессия двигателя еще и зависит от количества оборотов коленвала. Чем ниже его обороты, тем больше времени у воздуха, находящегося внутри цилиндра найти место, где он может выйти из нее.

Поэтому при замере компрессии важно проследить о том, чтобы стартер обеспечил хотя бы минимальных 200-250 оборотов коленчатого вала в минуту. Иначе показания компрессометра не будут соответствовать реальному значению этого показателя.

Это конечно, не все факторы, влияющие на компрессию, но перечисленные являются одними из основных.

Особенности запуска дизельного двигателя

Но высокая компрессия дизельного двигателя, которой обеспечивается работоспособность силовой установки, играет не на руку легкости пуска.

Конечно, если двигатель хорошо прогреется, стартеру не составит труда обеспечить должные обороты коленвала, и как следствие должное давление в камере сгорания и запуск силовой установки.

У холодного же мотора появляется несколько дополнительных факторов, усложняющих запуск. Одним из таких факторов является повышенное трение между узлами и механизмами у холодного двигателя, поскольку масляной прослойки между ними нет.

А если к данному фактору у дизельной установки добавить еще и слабую компрессию, из-за которой воспламенение рабочей смеси затруднительно, поскольку давления в камере сгорания недостаточно, то пуск мотора очень затруднителен.

Поэтому чем ниже температура и слабее компрессия дизельного двигателя, тем меньше шансов его запустить.

И это еще не рассмотрена такая особенность дизельного топлива, как парафинированние его при низких температурах.
