Предпусковой подогреватель двигателя своими руками

Водитель, как и его пассажиры, очень зависимый человеческий подвид. Он легко может не заметить, что лето было жарким, а зима слишком холодной только потому, что в автомобиле установлен кондиционер или климат-контроль. Но машина при этом работала исправно, а в салоне всегда комфортная температура. Но достаточно ударить хорошему морозу, начинаются проблемы с пуском и прогревом. Тогда приходится искать температурной стабильности и для двигателя тоже. В этом случае, наука и техника не оставили в беде ни водителя, ни автомобиль и предложили сразу несколько решений, которые мы сегодня и рассмотрим.

Содержание:

Что такое предпусковой подогреватель

Предпусковой подогреватель представляет собой устройство, которое способно прогревать двигатель или салон автомобиля во время стоянки в холодное время года. Это целый комплекс устройств и систем и есть их несколько видов. Суть не в этом, а в целесообразности их использования. И дело здесь не только в комфорте, разумеется. Конечно, приятно выпить утренний чай с лимоном и сесть в уже прогретый салон, без проблем запустить двигатель, притом что за бортом минус 30. Есть еще несколько причин, по которым использование этой штуки бывает не то чтобы желательно, а и необходимо.

Холодный пуск двигателя не просто сам по себе может приносить неудобства, но он медленно добивает двигатель. Дело в том, что при низкой температуре воздуха моторное масло густеет, а с этим связан ряд проблем при пуске:

• АКБ не может провернуть двигатель вместе с коробкой или делает это с большим трудом;
• непрогретый мотор не смазывается холодным маслом и первых несколько десятков секунд работает фактически без смазки;
• изнашивается система пуска;
• изнашивается аккумулятор;
• салон прогревается очень медленно.

Более того, инженеры подсчитали, что один холодный запуск автомобиля по уровню износа равен примерно 400 км пробега в штатных условиях. Если посчитать, сколько за зиму мы проезжаем километров только при запуске, то стает понятно, почему внедрили такие системы, как предпусковой подогреватель. Их есть несколько видов, и мы вкратце рассмотрим основные конструкции перед тем, как сделать предпусковой подогреватель своими руками или купить его в магазине.

Сигналки с автозапуском

Некоторые модели автомобильных сигнализаций обладают функцией автозапуска, которая позволяет прогревать автомобиль за некоторое время до того, как водитель отправится в путь. Это довольно удобная функция, потому что она не требует установки дополнительных систем, никаких врезок в систему охлаждения и дополнительных проводов к розетке. Водитель просто программирует сигнализацию на определенное время или запускает мотор с брелока, еще пока чистит ботинки перед выходом.

В итоге автомобиль прогрет, но сам факт холодного пуска все же имеет место. Есть и модели сигнализаций, которые могут программироваться на определенную температуру антифриза. Стоит ей опуститься ниже нормы — ЭБУ запускает мотор, прогревает его и после глушит. Такая система эффективнее, но имеет ряд недостатков. Это довольно дорогая игрушка, по эффективности не соответствует цене и подходят такие системы далеко не для всех автомобилей.

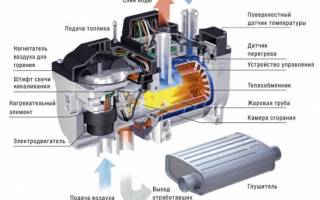

Жидкостные предпусковые подогреватели двигателя, цены

Система значительно проще, дешевле, эффективней и ближе к народу, который не может купить себе Ауди А8 с сигнализацией с автозапуском. Работает такая система полностью автономно, а в ее состав входит электрогидропомпа, которая гоняет антифриз по малому кругу системы охлаждения, нагревателя, который берет топливо или из бака машины или из обратки системы питания. Аппарат просто врезается в систему охлаждения, а когда термодатчик фиксирует заданный порог температуры, нагреватель запускается, помпа приводится в движение от АКБ и горячий антифриз гоняется по кругу, попутно прогревая и салон.

Расходуют такие аппараты примерно 300 г/ч топлива, есть бензиновые модели, есть и дизельные. Самые популярные — немецкие Eberspächer (Hydronic) и Webasto (Thermo Top). Их цена составляет тысяч 40 с установкой, зато они экономят топливо на холостых автозапусках. Система довольно сложная, и о сборки ее своими руками речь пока не идет.

Электрические предпусковые подогреватели

Такие устройства самые недорогие, простые в установке и в использовании и именно такие предпусковые подогреватели можно изготовить самостоятельно. принцип работы устройства довольно простой. Есть два типа подогревателей — с насосом или без него. Второй тип представляет собой электротен, который питается от 220 вольт. Тен просто врезается в систему охлаждения. Одна из схем такого устройства представлена на фото. Антифриз циркулирует просто за счет разности температур, а модели с помпой прогоняют антифриз принудительно.

Цены на электрические подогреватели

Устройства, которые выпускаются серийно могут быть снабжены электронным блоком управления, позволяющим регулировать температуру срабатывания тена. Недостатками такой системы можно считать жесткую привязку к розетке и невозможность прогреть салон. Хотя разморозить окна при теплом антифризе гораздо проще, также салон прогреется заметно быстрее.

Рабочий режим таких подогревателей от 80 до 160 градусов, они оборудованы термодатчиками, среднее время работы до прогрева охлаждающей жидкости — 30-40 минут. Цена таких приборов не превышает 3,5 тысячи с электропомпой, а модель Северс без насоса будет стоить в пределах 2 000 рублей.

Таким образом, вставив термоэлемент в нижний патрубок радиатора, можно своими руками сконструировать систему подогрева охлаждающей жидкости, и не заметить, как зима пройдет. Не мерзните в руки, и теплых всем дорог!

Подогреватель антифриза на 12 вольт, электроподогреватель тосола

Для того чтобы в холодное время года антифриз в автомобиле не замерзал, можно использовать предпусковой подогрев. Ранее описание этого устройства уже выкладывалось, он был изготовлен при помощи самодельных ТЭНов, напряжение – 12 Вольт. Однако есть возможность своими руками сделать более мощное и быстрое устройство, которое будет подогревать антифриз и уберегать его от заморозки.

В этом случае вместо ТЭНов будут использоваться свечи накаливания, желательно от иномарки, рассчитанные на напряжение в 11,5 Вольт. Три свечи нужно установить в теплообменник, в его корпус. Свечи можно купить самые простые, например: 2 штуки SWAG10919223 и 1 штуку NipponDenso DG010.

Еще нужно купить гайки. Общая стоимость выйдет сравнительно небольшой. Гайки и свечи обойдутся в 1300 рублей, припой – в 600, а два автомата – всего лишь в 100.

Свечи подключаются следующим образом

– две свечи подключаются вместе своими плюсами при помощи перемычки;

– оставшаяся свеча подключается отдельно.

При таком подключении можно будет использовать различную степень подогрева: на одной свече, на двух свечах или на всех трех свечах (при сильном морозе).

Для подключения свечей можно использовать автоматы, которые ставят в электрощиты (на 220 Вольт).

Чтобы подключить одну свечу, нужно использовать двойной провод (каждый по 1,5 кв. мм) и автомат на 16 Ампер. Для подключения двух свечей толщина проводов должна составлять 2,5 кв. мм, а автомат должен быть на 25 Ампер. Также двойной провод по 2,5 кв. мм.используется для подключения обоих автоматов и массы. Используемые автоматы будут выполнять функции, как выключателя, так и предохранителя.

Показатели мощности свечей

• известно, что одной свече требуется для потребления 15,5 Ампер. Значит, если напряжение составляет 12 Вольт, мощность одной свечи будет составлять 186 Ватт;
• мощность двух свечей при таком же напряжении будет составлять 372 Ватта;
• мощность трех свечей – 558 Ватт.

Стоит помнить, что в процессе прогрева, мощность может снизиться на один Ампер. На последнем фото можно увидеть тонкие провода. Они потребуются для того, чтобы подключить два светодиода. Эти провода подключаются на массу у подогревателя, на минусы светодиодов у автоматов. Сами же светодиоды будут подключены к выходу автоматов, через точное сопротивление, а именно в 2 Ком. Таким способом достигается визуальный контроль. Сам подогреватель рекомендуется утеплить, чтобы вырабатываемое тепло было направлено на обогрев антифриза, а не улицы.

Устанавливаем подогреватель антифриза

• место установки – нижний патрубок (располагается в радиаторе отопителя);
• при установке самого подогревателя желательно также установить помпу (на 12 Вольт), которая сделает работу устройства более эффективной.

Дополнительная помпа устанавливается также в нижний патрубок. Правда в этом случае появится необходимость в дополнительных патрубках, например на 16 мм. Такие патрубки можно взять от печки ВАЗ-2106.

Каркас устройства изготавливается из трубы толщиной в 1 мм. При помощи медного припоя и газовой горелки корпус необходимо запаять, вместо горелки также можно использовать сварочный аппарат.

В итоге получается устройство наподобие расширительного проточного бачка, в который будут вставлены свечи (именно те три свечи накаливания, которые описывались выше).

Прикрепляются свечи с помощью фум-ленты, герметика – либо авто, либо резьбовая.

Устройство готово! Остается просто установить его на автомобиль. Греть до большой температуры совсем не обязательно, достаточно будет ноля градусов. Этой температуры как раз хватит, чтобы завести двигатель автомобиля. Когда двигатель уже заведен, можно не отключать подогреватель. В процессе работы двигателя нужно будет просто по очереди отключать свечи, тем самым уменьшая нагрев.

Также рекомендуем ознакомиться со способами Утепления двигателя и подогревом руля , да и салона автомобиля вообще.

Удачи на дорогах.

Автор: Виноградов Виктор. г. Уфа

ОБЯЗАТЕЛЬНО .

Приборы, действия и свойства которых вам мало известны, особенно самоделки, подключайте через предохранители.

Можно ли зимой обойтись без электроподогрева двигателя?

Суровой русской зимой столбики термометров нередко опускаются температуры, при которой гарантируется качественная работа механизмов и рабочих жидкостей автомобиля. Автопроизводители заявляют, что современные машины не нуждаются в прогреве двигателя для его стабильной и надежной работы, однако многие водители сталкиваются с проблемами уже в 15-20 градусов ниже нуля. Тем не менее, даже в трескучие морозы, как в эту зиму, можно обеспечить легкий и безопасный для двигателя старт.

Как прогреть автомобиль зимой, не нанеся ущерба двигателю?

Прогревать или не прогревать?

Традиционно наиболее распространённым методом “помощи” двигателю в холодную погоду является его прогрев на холостом ходу в течение 10-15 минут. Логика водителей очень проста: мотор за это время прогреет себя сам до рабочей температуры, масло приобретёт обычную плотность, при этом не нужно ничего дополнительно покупать и устанавливать. Но как при этом быть с самим фактом холодного пуска?

Известно, что каждый запуск двигателя в морозную погоду снижает ресурс двигателя как несколько сотен километров пробега в обычных условиях. Низкие температуры приводят к сжатию металла, увеличению микрозазоров между деталями двигателя, а загустевшее масло не может в достаточной мере исполнять защитные функции. Все это негативно сказывается на состоянии ключевых узлов двигателя и может привести к их поломке.

Именно в момент пуска вы наносите своей машине наибольший урон, а не при езде зимой на высоких оборотах, что физически невозможно в первые минуты после запуска из-за естественного изменения параметров испаряемости топлива и плотности рабочих жидкостей. Не стоит забывать и об экологии – не случайно в ряде европейских стран запрещена работа мотора без движения на холостом ходу.

Прогрев двигателя в сильный мороз иногда становится серьезной проблемой

Системы автозапуска предусматривают более щадящий вариант. По крайней мере, водителю не нужно мерзнуть на улице или в холодной машине. Удобно, что многие продукты предусматривают условия запуска двигателя не только по времени, но и по достижению определенной температуры.

У такой системы есть и недостатки: частое использование автозапуска негативно отражается на ресурсе техники, приводит к увеличению расхода топлива, и даже повышает риск угона.

При экстремально низких температурах эффективного прогрева на холостом ходу не происходит. Более того, существует серьёзный риск повреждения двигателя из-за промерзания системы вентиляции картера.

Электроподогрев – надежно и безопасно

Если не брать в расчёт экзотические варианты, например, термоизоляцию (утепление) капота, которые могут эффективно использоваться на практике только в сочетании с другими способами прогрева, наиболее практичным на сегодняшний день методом является использование предпускового подогревателя двигателя.

В регионах с наиболее холодными зимами без подобных устройств зачастую невозможно обойтись, поэтому большинство автомобилистов Сибири, Урала и Дальнего Востока выбирает электроподогрев.

Подогреватели “Северс-М” и “Северс+” производства ЗАО “Лидер”

Основное преимущество электроподогрева – отсутствие холодного пуска. Двигатель запускается только после прогрева охлаждающей жидкости до высокой температуры, что позволяет привести в рабочее состояние как сами механизмы, так и рабочие жидкости (в первую очередь, моторное масло). Качественные подогреватели (например, “Северс+”) обеспечивают равномерный подогрев всех деталей двигателя, что также благотворно сказывается на его состоянии и не снижает ресурс. В любую погоду за полчаса мотор гарантированно будет готов к безопасному пуску!

Информация о перегреве и даже возгораниях подобной техники относится обычно к дешевой китайской продукции, в то время как предпусковые подогреватели от компании “Лидер” оснащены двойной защитой – терморегулятором и термовыключателем, что исключает возможность возникновения нештатных ситуаций.

Простая установка – легкий запуск двигателя

Ещё одной важной особенностью систем электроподогрева двигателя является простота их установки. Любой водитель сможет смонтировать готовый комплект на свой автомобиль в течение пары часов. Подогреватели практичны, не требуют постоянного ухода и обслуживания, а также серьёзного вмешательства в конструкцию автомобиля – риск лишиться гарантии от автосалона отсутствует.

В преддверии зимы проверьте состояние аккумулятора, рабочих жидкостей, электрооборудования и оцените необходимость установки дополнительных средств поддержки запуска мотора в мороз. Тогда автомобиль будет радовать в любую погоду!

Самодельный предпусковой подогреватель двигателя автомобиля Ваз

Зимой запуск замерзшей силовой установки вызывает много проблем у автовладельцев. Загустевшее масло, плохая испаряемость топлива, повышенное сопротивление в АКБ приводят к тому, что силовой агрегат очень неохотно заводиться. Но решение такой проблемы есть – установить и использовать предпусковые подогреватели. Эти устройства позволяют разогреть технические жидкости мотора, обеспечивая сравнительно легкий пуск мотора в сильный мороз.

Рынок автомобильных аксессуаров предлагает большое количество таких устройств. Но многие автовладельцы не особо спешат тратить деньги, предпочитая изготовить подогреватель двигателя своими руками. И это вполне возможно, по эксплуатационным показателям самодельные приборы не уступают заводским, а финансовые затраты будут значительно меньшими.

В целом, заводские и самодельные изделия используют один и тот же принцип. Для разогрева используются ТЭНы, то есть нагрев осуществляется электроэнергией, но вот воздействовать они могут как на антифриз, так и на масло. Также они могут работать от сети 220 В, или же быть автономными, работающими от бортовой сети авто (12 В). В каждом из этих устройств есть свои достоинства и недостатки.

Некоторые нюансы

Несколько об особенностях использования обоих видов подогревателей. Если взять обычный легковой автомобиль, то объем смазочного материала и охлаждающей жидкости не сильно отличается (в среднем масла заливается 3,5 литра, а антифриза – 4,5 литра). То есть, теоретически энергии для разогрева обеих жидкостей потребуется примерно одинаково. Но есть один нюанс – масло находится в одном месте – поддоне, а антифриз располагается по всей системе. Поэтому в случае с использованием устройства для разогрева охлаждающей жидкости, то требуется обеспечение циркуляции, а вот при нагреве масла этого не нужно.

И еще – антифриз необходимо достаточно сильно разогревать (хотя бы до 50-60 град.) масло же этого не требует, его можно лишь немного увеличить его температуру, чтобы повысить текучесть.

Из-за этих особенностей использовать для нагрева антифриза 12-вольтовый подогреватель не целесообразно, поскольку для должного подогрева потребуется очень много энергии. Поэтому автономные устройства в основном используются для воздействия на смазочный материал, а вот работающие от сети 220 В устанавливаются в систему охлаждения.

Далее рассмотрим, как изготовить предпусковой подогреватель своими руками на ВАЗ или любой другой автомобиль. Отметим, что вариаций самодельных устройств очень много, мы же опишем только два сравнительно простых в изготовлении прибора.

Подогреватель антифриза 220 В

Первым будет подогреватель для антифриза, работающий от сети 220 В. Для его изготовления потребуется:

• ТЭН;
• Отрезки труб;
• Сантехнические сгоны, тройники, переходники;
• Материалы для герметизации соединений;
• Хомуты;
• Кабель с вилкой;
• Изоляционные материалы;

Ниже представлены сантехнические элементы, которые потребуются для сборки:

По поводу ТЭНа. Лучше всего приобрести ТЭН для водонагревателя (к примеру, «Ariston»), укомплектованный термостатом. Установить его в самодельное устройство будет не сложно, а в придачу можно будет регулировать диапазон нагрева. Что касается мощности, то для легкового авто подойдет ТЭН на 1,2-1,5 кВт.

Диаметр трубы и ее длину следует подбирать, исходя из размеров ТЭНа и его посадочной резьбы. Саму трубу следует брать толстостенную.

Для сборки устройства потребуется не так уж и много инструментов:

• Слесарные тиски;
• Метчики и плашки для нарезания резьб;
• Набор ключей;
• Угловая шлиф.машинка с отрезным кругом («болгарка»).

Подготовив все, можно приступать к работе. Сборка предпускового подогревателя делается так:

1. Берем трубу, и делаем необходимые замеры с учетом имеющихся сгонов и тройников;
2. В сантехнических тройниках обычно резьба уже проделана, поэтому в него можно сразу вкрутить ТЭН, используя герметизирующие материалы;
3. На отрезке трубы нарезаем резьбы (с одной стороны внешнюю, с другой – внутреннюю);
4. Вкручиваем в тройник подготовленный отрезок;
5. С другой стороны в трубу вкручиваем переходник;
6. Еще один переходник вкручиваем в третий вывод тройника;
7. Присоединяем к ТЭНу кабель, соединения изолируем;

После сборки должен получиться вот такое устройство:

Как видно, собрать подогреватель для антифриза очень просто. Важно только, чтобы все соединения были хорошо обработаны в плане герметизации, поскольку даже малейшие протечки антифриза не допускаются. Поэтому после сборки следует тщательно проверить устройство перед установкой на автомобиль.

Дополнительно можно к трубе приварить кронштейн для крепления. Установка подогревателя двигателя своими руками тоже не составит труда. Его можно смонтировать, используя как последовательную схему (врезать устройство в патрубок подачи антифриза в отопитель салона), так и параллельную (подачу организовать с блока цилиндров, а сток – в патрубок, ведущий от основного радиатора).

Какую схем использовать – решать автовладельцу, но при этом необходимо установить прибор правильно. В обоих случаях нужно правильно определить, где подающий вывод, а где – сливной. Переходник, вкрученный в торец трубы — подающий, именно через него в подогреватель будет подаваться антифриз. Второй же вывод (из тройника) – сливной. Устанавливать прибор нужно так, чтобы сливной вывод смотрел вверх.

Используя для установки параллельную схему, подогреватель располагаем ниже точки забора (обычно это сливное отверстие блока цилиндров, в которую вместо пробки вкручивается штуцер).

Также некоторые в схему включают электрические водяные насосы от автомобиля ГАЗель. В таком случае обеспечивается принудительная циркуляция. Причем питание этой помпы можно организовать как от АКБ авто, так и от сети 220 В. Но во втором случае придется дополнительно использовать понижающий трансформатор.

Устройство для подогрева масла на 12 В

Теперь рассмотрим, как сделать подогреватель двигателя 12 вольт своими руками. В этом случае устройство будет использоваться для подогрева смазочного материала. Располагаться он будет в поддоне. Причем для этого не нужно делать каких-либо отверстий в нем, поскольку подогреватель масла будет вкручиваться вместо сливной пробки.

Для его изготовления потребуется:

• Трубка небольшого диаметра;
• Нихромовая проволока 0,6 мм, общей длиной 2 м (в виде спирали);
• Керамические изоляторы;
• Текстолитовые шайбы и втулки;
• Мелкие соединительные элементы (болтики и гайки к ним);
• Сливная пробка;

Сборка подогревателя не сложная, но потребуется выполнение токарных работ.

Делается подогреватель так:

1. В сливной пробке со стороны резьбы проделываем отверстие (не сквозное, до торца должно оставаться примерно 5 мм) диаметром 13 мм, и нарезаем в нем резьбу М14;
2. Затем нужно проделать сквозное отверстие 8 мм. В это отверстие вставляем текстолитовую трубку соответствующего размера;
3. Для изготовления потребуется отрезок трубки 12-13 см с наружным диаметром 14 мм. С одной стороны наносим наружную резьбу М14;
4. С одной стороны к нихромовой спирали прикручиваем длинный болт с гайкой. Накидываем на него текстолитовую шайбу и вставляем в отверстие пробки. С другой стороны накидываем еще одну шайбу, а затем все фиксируем гайкой. Это будет «плюсовой» вывод, поэтому собирая все, необходимо проследить, чтобы устанавливаемый болт нигде не касался тела пробки;
5. Поверх на спираль надеваем керамические изоляторы;
6. Ко второму концу тоже прикручиваем болт с гайкой;
7. В трубку вставляем спираль с изоляторами, а затем ее вкручиваем в отверстие с резьбой, проделанное в пробке;
8. Второй коней трубки необходимо заглушить пробкой. При этом следует сделать так, чтобы болтик на конце спирали постоянно контактировал с пробкой (его можно припаять);
9. Герметизируем изделие. Для этого пробку и место соединения трубки лучше пропаять;

Ниже представлена более наглядная схема подогревателя:

Собрав все, остается только установить и подключить подогреватель поддона. В монтаже ничего сложного нет, вкручиваем изделие вместо сливной пробки и все.

Для питания потребуется проложить провод от АКБ (только «+», поскольку «-» — сам поддон). При этом также понадобиться в схему установить выключатель и предохранитель на 10 А.
Такой подогреватель удобен тем, что не требует сторонних источником питания и им воспользоваться можно везде. Но стоит отметить, что в процессе работы он достаточно сильно расходует заряд АКБ, поэтому больше чем на полчаса его включать не стоит.

Выше описаны только два метода изготовления предпускового подогревателя для ВАЗ. На деле схем изготовления больше, да и зная принцип работы, можно разработать свое устройство с какими-то иными конструктивными особенностями.
