Двигатель — устройство, преобразующее какой-либо вид энергии в механическую работу. Термин мотор заимствован в первой половине XIX века из немецкого языка [1] (нем. Motor — «двигатель», от лат. mōtor — «приводящий в движение») и преимущественно им называют электрические двигатели и двигатели внутреннего сгорания[2].

Двигатели подразделяют на первичные и вторичные. К первичным относят непосредственно преобразующие природные энергетические ресурсы в механическую работу, а ко вторичным — преобразующие энергию, выработанную или накопленную другими источниками.

К первичным двигателям (ПД) относятся ветряное колесо, использующее силу ветра, водяное колесо и гиревой механизм — их приводит в действие сила гравитации (падающая вода и сила притяжения), тепловые двигатели — в них химическая энергия топлива или ядерная энергия преобразуются в другие виды энергии. Ко вторичным двигателям (ВД) относятся электрические, пневматические и гидравлические двигатели.

Первичные двигатели

Первыми первичными двигателями стали парус и водяное колесо. Парусом пользуются уже более 7 тысяч лет.

Водяное колесо — норию широко применяли для оросительных систем в странах Древнего мира: Египте, Китае, Индии. Водяные и ветряные колёса широко использовались в Европе в средних веках как основная энергетическая база мануфактурного производства.

Паровые машины

В середине XVII века были сделаны первые попытки перехода к машинному производству, потребовавшие создания двигателей, не зависящих от местных источников энергии (воды, ветра и прочего). Первым двигателем, в котором использовалось тепловая энергия химического топлива, стала пароатмосферная машина, изготовленная по проектам французского физика Дени Папена и английского механика Томаса Севери. Эта машина была лишена возможности непосредственно служить механическим приводом, к ней «прилагалось в комплект» водяное мельничное колесо (по-современному говоря, гидротурбина), которое вращала вода, выжимаемая паром из парового котла в резервуар водонапорной башни. Котел то подогревался паром, то охлаждался водой: машина действовала периодически.

В 1763 году русский механик Иван Иванович Ползунов изготовил по собственному проекту стационарную паровую машину непрерывного действия. В ней были сдвоены два цилиндра, поочерёдно заполнявшиеся паром, и также подающими воду на башню, но — постоянно.

К 1784 году английский механик Джеймс Уатт создал более совершенную паровую машину, названную универсальным паровым двигателем. Уатт с детства работал подручным на машине конструкции Севери. В его задачу входило постоянно переключать краны подачи пара и воды на котел. Эта однообразная работа изрядно надоела изобретателю и побудила изобрести как поршень двойного хода, так и автоматическую клапанную коробку (потом и центробежный предохранитель). В машине был предусмотрен в цилиндре жесткий поршень, по обе стороны которого поочередно подавался пар. Все происходило в автоматическом режиме и непрерывно. Поршень вращал через кривошипно—шатунную систему маховик, обеспечивающий плавность хода. Паровая машина могла теперь стать приводом различных механизмов и перестала быть привязана к водонапорной башне. Элементы, придуманные Уаттом, входили в той или иной форме во все паровые машины. Паровые машины совершенствовали и применяли для решения различных технических задач: привода станков, судов, экипажей для перевозки людей по дорогам, локомотивов на железных дорогах. К 1880 году суммарная мощность всех работавших паровых машин превысила 26 млн кВт (35 млн л. с.).

Двигатель Стирлинга

В 1816 шотландец Роберт Стирлинг предложил двигатель внешнего сгорания, называемый сейчас его именем Двигатель Стирлинга. В этом двигателе рабочее тело (воздух или иной газ) заключен в герметичный объём. Здесь осуществлен цикл по типу цикла Севери («до-Уаттовского»), но нагрев рабочего тела и его охлаждение производятся в различных объёмах машины и сквозь стенки рабочих камер. Природа нагревателя и охладителя для цикла не имеют значения, а потому он может работать даже в космосе и от любого источника тепла. КПД созданных сейчас стирлингов невелик. Теоретически он должен раза в 2 превышать КПД для ДВС, а практически — это примерно одинаковые величины. Но у стирлингов есть ряд других преимуществ, которые способствовали развитию исследований в этом направлении.

Паровая турбина

Рисунки, изображающие крыльчатое колесо, вращающееся под воздействием потока пара, известны с древних времён. Однако практические конструкции паровой турбины были созданы лишь во второй половине XIX века, благодаря развитию конструкционных материалов, позволивших достичь высоких скоростей вращения.

В 1889 году шведский инженер Карл Густав де Лаваль предложил использовать расширяющееся сопло и быстроходную турбину (до 32000 об/мин), а, независимо от него, ещё в 1884 году англичанин Чарлз Алджернон Парсонс изобрёл первую пригодную для промышленного применения реактивную турбину (более тихоходную), способную вращать судовой винт. Паровые турбины стали применять на морских судах, а с начала XX века на электростанциях. В 1960-х годах их мощность превысила 1000 МВт в одном агрегате.

Двигатель внутреннего сгорания

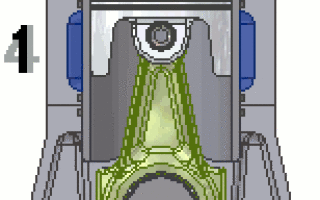

Схема работы 4-тактного двигателя внутреннего сгорания

Проект первого двигателя внутреннего сгорания (ДВС) принадлежит известному изобретателю часового анкера Христиану Гюйгенсу и предложен ещё в XVII веке. Интересно, что в качестве топлива предполагалось использовать порох, а сама идея была подсказана артиллерийским орудием. Все попытки Дени Папена (упомянутого выше, как создатель первой паровой машины) построить машину на таком принципе, успехом не увенчались. Первый надёжно работавший ДВС сконструировал в 1860 году французский инженер Этьен Ленуар. Двигатель Ленуара работал на газовом топливе.

Спустя 16 лет немецкий конструктор Николас Отто создал более совершенный 4-тактный газовый двигатель. В этом же 1876 году шотландский инженер Дугальд Кларк испытал первый удачный 2-тактный двигатель. Совершенствованием ДВС занимались многие инженеры и механики. Так, в 1883 году немецкий инженер Карл Бенц изготовил использованный им в дальнейшем 2-тактный ДВС. В 1897 году его соотечественник и тоже инженер Рудольф Дизель предложил ДВС с воспламенением рабочей смеси в цилиндре от сжатия воздуха, названный впоследствии дизелем.

В XX веке ДВС стал основным двигателем в автомобильном транспорте. В 1970-х годах почти 80 % суммарной мощности всех существовавших ДВС приходилось на транспортные машины (автомобили, трактора и прочее). Параллельно шло совершенствование гидротурбин, применявшихся на гидроэлектростанциях. Их мощность в 1970-х годах превысила 600 МВт.

В первой половине XX века создали новые типы первичных двигателей: газовые турбины, реактивные двигатели,
а в 1950-х и ядерные силовые установки. Процесс совершенствования и изобретения первичных двигателей продолжается.

Вторичные двигатели

Электродвигатели

В 1834 году русский учёный Борис Семёнович Якоби (так писалось его имя в русской транскрипции) создал первый пригодный для практического использования электродвигатель постоянного тока.

В 1888 году сербский студент и будущий великий изобретатель Никола Тесла высказал принцип построения двухфазных двигателей переменного тока, а год спустя русский инженер Михаил Осипович Доливо-Добровольский создал первый в мире 3-фазный асинхронный электродвигатель, ставший наиболее распространённой электрической машиной.

Пневмодвигатели и гидромашины

Пневмодвигатели и гидромашины, соответственно, работают от сетей (баллонов) высокого давления воздуха или жидкости преобразуя гидравлическую (пневматическую) энергию насосов. Их широко применяют в качестве исполнительных механизмов в различных устройствах и системах. Так, созданы пневмолокомотивы (особенно пригодны для работ во взрывоопасных условиях, например в шахтах, где тепловые двигатели не применимы из-за температурных условий, а электрические — из-за искр при коммутации), с помощью гидромашин осуществляется привод гусениц в некоторых типах тракторов и танков, перемещение рабочих органов бульдозеров и экскаваторов. Всё разнообразнее конструкции экологически чистых городских автомобилях на пневмоприводах, предлагаемых инженерами разных стран. Вторичные двигатели играют большую роль в технике, однако их мощность относительно невелика. Их также широко применяют и в миниатюрных и сверхминиатюрных устройствах.

Классификации

По источнику энергии

Двигатели могут использовать следующие типы источников энергии:

• электрические;
  • постоянного тока (электродвигатель постоянного тока);
  • переменного тока (синхронные и асинхронные);
• электростатические;
• химические;
• ядерные;
• гравитационные;
• пневматические;
• гидравлические;
• лазерные.

По типам движения

Получаемую энергию двигатели могут преобразовывать к следующим типам движения:

• вращательное движение твёрдых тел;
• поступательное движение твёрдых тел;
• возвратно-поступательное движение твёрдых тел;
• движение реактивной струи;
• другие виды движения.

Электродвигатели, обеспечивающие поступательное и/или возвратно-поступательное движение твёрдого тела;

• линейные;
• индукционные;
• пьезоэлектрические.

Некоторые типы электроракетных двигателей:

• ионные двигатели;
• стационарные плазменные двигатели;
• двигатели с анодным слоем;
• радиоионизационные двигатели;
• коллоидные двигатели;
• электромагнитные двигатели и др.

По устройству

Двигатели внешнего сгорания — класс двигателей, где источник тепла или процесс сгорания топлива отделены от рабочего тела:

• поршневые паровые двигатели;
• паровые турбины;
• двигатели Стирлинга;
• паровой двигатель.

Двигатели внутреннего сгорания — класс двигателей, у которых образование рабочего тела и подвод к нему тепла объединены в одном процессе и происходят в одном технологическом объеме:

• двигатели с герметично запираемыми рабочими камерами (поршневые и роторные ДВС);
• двигатели с камерами, откуда рабочее тело имеет свободный выход в атмосферу (газовые турбины).

По типу движения главного рабочего органа ДВС с запираемыми рабочими камерами делятся на ДВС с возвратно-поступательным движением (поршневые) (делятся на тронковые и крецкопфные) и ДВС с вращательным движением (роторные), которые по видам вращательного движения делятся на 7 различных типов конструкций. По типу поджига рабочей смеси ДВС с герметично запираемыми камерами делятся на двигатели с принудительным электрическим поджиганием (калильным или искровым) и двигатели с зажиганием рабочей смеси от сжатия (дизель).

По типу смесеобразования ДВС делятся на: с внешним смесеобразованием (карбюраторные) и с непосредственным впрыском топлива в цилиндры или впускной коллектор (инжекторные). По типу применяемого топлива различают ДВС работающие на бензине, сжиженном или сжатом природном газе, на спирте (метаноле) и пр.

Реактивные двигатели

• прямоточные реактивные (ПВРД);
• пульсирующие реактивные (ПуВРД);
• газотурбинные двигатели:
  • турбореактивные (ТРД);
  • двухконтурные (ТРДД);
  • турбовинтовые (ТВД);
  • турбовинтовентиляторные ТВВД;

Ракетные двигатели

• жидкостные ракетные двигатели;
• твердотопливные ракетные двигатели;
• ядерные ракетные двигатели;
• некоторые типы электроракетных двигателей.

По применению

В связи с принципиально различными требованиями к двигателю в зависимости от его назначения, двигатели идентичные по принципу действия, могут называться «корабельными», «авиационными», «автомобильными» и тому подобными.

Категория «Двигатели» в патентоведении одна из наиболее активно пополняемых. В год по всему миру подаётся от 20 до 50 заявок в этом классе. Часть из них отличаются принципиальной новизной, часть — новым соотношением известных элементов. Новые же по конструкции двигатели появляются очень редко.

Переносные значения

Важность, первичность двигателя в технике привела к тому, что слово «двигатель» употребляется в переносном смысле во всех сферах деятельности человека (например, в экономике общеизвестно выражение «Реклама — двигатель торговли»)

Типы двигателей

Первичные двигатели

Описание и классификация

Суть первичных сводится к тому, что необходимая энергия вырабатывается из природных источников, которые поставляются в специальное устройство, где и происходит преобразование, а, точнее, в большинстве случаев, сжигание.

Дополнительная информация! Как ясно из определения, природными источниками могут быть самые разные ресурсы, в том числе ветер, вода и пар, а также топливо.

Двигатели Стирлинга

Приблизительно через 30 лет после того, как Уайт усовершенствовал свой паровой механизм, шотландец Стирлинг разработал иную конструкцию, которая в принципе являлась устройством внешнего сгорания. Её принцип заключался в том, что нагревание и охлаждение рабочих объёмов элемента происходит в отдельных камерах. Осуществляется этот процесс через стенку, поэтому такая изолированность позволяет работать независимо от природы нагревателя и охладителя. А это, в свою очередь, способствует, чтобы использовать такие механизмы внешнего сгорания, разработанные Стирлингом в самых разных условиях эксплуатации. В том числе и в космосе.

Важно! Несмотря на то что КПД такой конструкции должен быть значительно выше, по сравнению с двигателями внутреннего сгорания, в реальности не удалось добиться такого эффекта. Сейчас стирлинги имеют ровно такой же уровень КПД, как и механизмы внутреннего сгорания.

Паровая турбина

Паровые турбины по своим конструктивным особенностям представляют собой крыльчатку, то есть колесо с крольчатами лопастями, которые вращаются под воздействием какой-либо среды. Несмотря на то что прототипы таких движущих элементов были предложены ещё в ранний период развития человечества, найти отражение в различных машинах и механизмах они смогли только в середине XIX века. Дело в том, что только в этот период стали интенсивно развиваться различные конструкционные материалы, которые позволили реализовать данный тип. Ведь далеко не каждый материал мог вынести интенсивную скорость вращения до нескольких тысяч оборотов в минуту.

Двигатель внутреннего сгорания

Двигатель внутреннего сгорания, а точнее, его первый прототип был предложен ещё Гюйгенсом в далёком XVII веке. Тогда, в качестве активизирующей силы предлагалось использовать порох. Но попытки так и остались лишь разработками. Первый, основанный на внутреннем сгорании возник в 1860 году. Его автором стал Ленуар, который в качестве топлива использовал газ.

Далее разработка продолжила совершенствоваться и через несколько десятилетий в Германии был предложен усовершенствованный четырёхтактный двигатель внутреннего сгорания.

Интересно! Только в начале XX века он приобретает тот вид и конструкцию, которые взяты за основу в современных двигателях.

Паровые машины

В середине XVII века появились первые прототипы паровых машин. Они на протяжении 100 лет усовершенствовались и видоизменялись. И только когда к концу XVIII века Джеймс Уайт создал более совершённый прототип, он получил название универсального парового. Именно его изобретением является поршень двойного хода, центробежный предохранитель, а также автоматическая коробка с клапанным принципом работы, устранившие монотонную тяжёлую работу оператора, который должен был постоянно переключает рычаги для подачи воды и пара.

Плавность работы на машине Уайта обеспечивал кривошипно-шатунный механизм. Таким образом, английский механик внёс достаточно большой вклад в развитие паровых конструкций. Его полная конструкция, а также отдельные элементы в дальнейшем входили во все паровые машины.

Вторичные двигатели

Описание и классификация

К вторичному типу относятся такие, основным рабочим элементом которого является не привычный бензин или дизельное топливо, а элементы приводятся в движение при помощи электричества или сжатого воздуха.

Электродвигатели

Первый электрический появился в середине XIX века, а точнее, в 1834 году Борис Якоби предложил первую работоспособную конструкцию, которая приводилась в движение от электрических импульсов. Впоследствии его наработки были усовершенствованы талантливым сербским студентом, о котором потом услышал весь мир. Это был великий Тесла, предложивший миру принцип работы основанный на двухфазном токе.

Но и его наработки не остались на месте. Русский учёные Доливо-Добровольский пошёл ещё дальше и предложил не двухфазный принцип работы, а трёхступенчатый асинхронный прибор, который работал по трёхфазному режиму. На данный момент именно такой принцип положен в основу большинства электрических машин.

Пневмодвигатели и гидромашины

Эти два типа соответственно работают от сжатого воздуха или воды, подаваемой под давлением. Сегодня такие конструкции достаточно интенсивно применяются в самых различных механизмах и устройствах.

Дополнительная информация! Отличительная особенность такого способа функционирования двигателя заключается в его полной экологичности, так как отсутствуют различного рода выбросы.

По источнику энергии

Описание и классификация

В зависимости от этого источника энергии, который может быть использован в механизме, различают:

• Работающие от двухфазного и трёхфазного электричества.
• Работающие от электростатического поля.
• Функционирующее от ядерной реакции.
• Использующие результат химической реакции.
• Лежащие в основе действия гравитационного поля.
• Функционирующие на основе действия гидравлики или пневматики.
• Задействующие непривычную энергию лазера.

По типам движения

Описание и классификация

В зависимости от того, какое движение совершает механизм, различают:

• Поступательное.
• Вращательное.
• Возвратно-поступательное.
• Лежащее в основе движения гидроструи.
• Другие типы.

По устройству

Описание и классификация

В зависимости от того, как устроена внутренняя система двигателя, могут быть выделены:

• Конструкции с поршнями.
• Стирлинги.
• Паровые турбины или стандартные двигатели.

Реактивные двигатели

Реактивные работают по принципу выброса струи воды в сторону, противоположную движению. Именно за счёт переносимой энергии обеспечивается передвижение механизма.

Ракетные двигатели

Ракетные двигатели могут работать совершенно на разном топливе, включая ядерное, твёрдое, жидкостное и даже электрическое.

По применению

Описание и классификация

Эти механизмы различаются также по применению. Они могут приводить в движение не только транспортные средства, но и различные механизмы и устройства. На сегодня существует несколько основных видов двигателей. Каждый из них призван работать на основе того или иного вида топлива и по своему принципу.

Инжекторный

Принцип действия в инжекторном двигателе заключается в следующем — топливо подаётся при помощи мелкодисперсного расписывания в полую камеру сгорания. Благодаря такому способу подачи получается существенно сэкономить расход топлива, а также уменьшить количество выхлопных газов при движении транспортного средства.

Инжекторные двигатели подразделяются:

• Электрические – количество подаваемого топлива регулируются специальной электрической системой. Благодаря чему дозировка рассчитана настолько верно, что это позволяет существенно уменьшить количество выхлопных газов, а также максимально полно и эффективно использовать топливо.
• Механические – система регулировки интенсивности впрыска организуется при помощи специальных рычагов.

Карбюраторный

Карбюраторный тип двигателя считается устаревшим. Его основной способ функционирования заключается в том, что топливо подаётся в специальную камеру (инжектор) где происходит его смешение с воздухом, и только потом данная смесь поступает на цилиндры двигателя, где происходит поджиг при помощи искры.

Дизельный

Сразу стоит отметить, что данный тип двигателя имеет следующие преимущества:

• Больший коэффициент полезного действия.
• Меньший расход топлива.
• Незначительный выброс вредных веществ в окружающую атмосферу.

Принцип действия заключается в том, что дизель самовоспламеняется, когда он существенно сжимается под напором втягивающегося воздуха. Прямой и обратный ход поршня вызывают сначала воспламеняющийся дизель, а потом отработанные газы.

Гибридный

Этот тип является комбинированным. Его работа частично происходит под воздействием электричества, вырабатываемого аккумуляторной батареей. Частично транспорт или машина перемещается за счёт сжигания топлива.

Важно! Если говорить о преимуществах такого типа, то они несомненны – это тихоходность, уменьшенный расход топлива, высокий уровень экологичности.

Развитие отрасли позволяет сейчас всё больше и быстрее развиваться самым разным механизмам. Сегодня, благодаря движению за экологию, всё больше находят применение исключительно те типы, которые работают от электричества или функционирующие на водороде.

Паровой роторный двигатель Тверского — коловратная паровая машина

Паровая машина за всю свою историю имела много вариаций воплощения в металл. Одним из таких воплощений — был паровой роторный двигатель инженера-механика Н.Н. Тверского. Этот паровой роторный двигатель (паровая машина) активно эксплуатировался в различных областях техники и транспорт. В русской технической традиции 19-го века такой роторный двигатель назывался — коловратная машина. Двигатель отличался долговечностью, эффективностью и высоким крутящим моментом. Но с появлением паровых турбин был забыт. Ниже представлены архивные материалы, поднятые автором этого сайта. Материалы весьма обширны, поэтому пока здесь представлена только часть их.

Паровой роторный двигатель Н.Н.Тверского

Пробная прокрутка сжатым воздухом (3,5 атм) парового роторного двигателя.
Модель расчитана на 10 кВт мощности при 1500 об/мин на давлении пара в 28-30 атм.

В конце 19-го века паровые двигатели — «коловратные машины Н.Тверского» были забыты потому, что поршневые паровые машины оказались проще и технологичнее в производстве (для производств того времени), а паровые турбины давали большую мощность.
Но замечание в отношении паровых турбин справдливо лишь в их больших массо-габаритных размерах. Действительно — при мощности болше 1,5-2 тыс. кВТ паровые многоцилиндровые турбины выигрывают по всем параметрам у паровых роторных двигателей, даже при дороговизне турбин. И в в начале 20-го века, когда судовые силовые установки и силовые агрегаты электростанций начинали иметь мощность во многие десятки тысяч киловатт, то только турбины и могли обеспечить такие возможности.

НО — у паровых турбин есть другой недостаток. При масштабировании их массо-габаритных парамеров в сторону уменьшения, ТТХ паровых турбин резко ухудшаются. Значительно снижается удельная мощность, падает КПД, при том что дороговизна изготовления и высокие обороты главного вала (потребность в редукторе) — остаются. Именно поэтому — в области мощностей менее 1,5 тыс. кВт (1,5 мВт) эффективную по всем параметрам паровую турбину найти практически невозможно, даже за большие деньги…

Именно поэтому в этой диапазоне мощностей появился целый «букет» экзотических и мало известных конструкций. Но чаще всего- так же дорогостоящих и малоэффективных… Винтовые турбины, турбины Тесла, осевые турбины и проч.
Но- почему-то все забыли про паровые «коловратные машины» — роторные паровые двигатели. А между тем — эти паровые машины многократно дешевле, чем любые лопаточные и винтовые механизмы (это я говорю со знанием дела- как человек изготовивший на свои деньги уже более десятка таких машин). При этом паровые «коловратные машины Н.Тверского» — имеют мощный крутящий момент с самых малых оборотов, обладают средней частотой вращения главного вала на полных оборотах от 1000 до 3000 об/мин. Т.е. такие машины хоть для электрогенератора, хоть для парового авто (автомобиля- грузовика, трактора, тягача) — не будут требовать редуктора, счепления и проч., а будут своим валом на прямую содиняться с динамо-машиной, колесами парового автомобиля и проч.
Итак- в виде парового роторного двигателя — системы «коловратной машины Н.Тверского» мы имеем универсальную паровую машину, которая прекрасно будет вырабатывать электричество питаясь от котла на твердом топливе в отдалённом лесхозе или таежном поселке, на полевом стане или вырабатывать электричество в котельной сельского поселения или «крутиться» на отходах технологического тепла (горячем воздухе) на кирпичном или цементном заводе, на литейном производстве и пр и др.
Все подобные источники тепла как раз и имеют мощность менее 1 мВт, поэтому и общепринятые турбины тут малопригодны. А других машин для утилицации тепла путем перевода в работу давления полученного пара- общая техническая практика пока не знает. Вот и не утилизирыется это тепло никак — оно просто теряется глупо и безвозвратно.
Я уже создал «паровую коловратную машину» для привода электрогенератора в 3.5 — 5 кВт (зависит от давления в пара), если все будет как планирую- то скоро будет машина и в 25 и в 40 кВт. Как раз — то что надо, чтобы обеспечивать дешевым электричеством от котла на твердом топливе или на отходах технологического тепла сельскую усадьбу, небольшое фермерское хозяйство, полевой стан и пр. и др.
В принципе — роторные двигатели хорошо масштабируются в сторону увеличения, поэтому — насаживая на один вал множество роторных секций легко многократно увеличивать мощность таких машин, просто увеличивая количество стандартных роторных модулей. Т.е вполне можно создавать паровые роторные машины мощностью 80-160-240-320 и более кВт…

Но, кроме средних и относительно крупных паросиловых установок, паросиловые схемы с малыми паровыми роторными двигателями будут востребованы и в малых силовых установках.
Например- одно из моих изобретений- «Походно-туристический электрогенератор на местном твердом топливе».
Ниже представлено видео, где испытывается упрощенный прототип такого устройства.
Но маленький паровой двигатель уже весело и энергично крутит свой электрогенератор и на дровах и прочем подножном топливе выдает электроэнергию.

Основное направление коммерческого и технического применения паровых роторных двигателей (коловратных паровых машин) — это выработка дешевого электричества на дешевом твердом топливе и горючих отходах. Т.е. малая энергетика- распределенная электрогенерация на паровых роторных двигателях. Представьте, как будет отлично вписываться роторный паровой двигатель в схему работы лесопилки- пилорамы, где нибудь на Русском Севере или в Сибири (Дальнем Востоке) где нет центрального электроснабжения, электричество дает задорого дизель-генератор на привозной издалека солярке. Зато сама лесопилка производит в день минимум полтонны щепы- опилок — горбыля, который девать некуда…

Таким древесным отходам — прямая дорога в топку котла, котел дает пар высокого давления, пар приводит в действие роторный паровой двигатель и тот крутит электрогенератор.

Точно так же можно сжигать безграничные по объемам миллионы тонн пожнивных отходов сельского хозяйства и проч. А есть еще дешевый торф, дешевый энергетический уголь и проч. Автор сайта посчитал, что затраты на топливо при выработке электричества через малую паросиловую установку (паровую машину) с паровым роторным двигателем мощностью в 500 кВт будут от 0,8 до 1,

2 рубля за киловатт.

Еще интересный вариант применения парового роторного двигателя — это установка такой паровой машины на паровой автомобиль. Грузовик — тягач паровой автомобиль, с мощным крутящим моментом и применяющий дешевое твердое топливо — очень нужная паровая машина в сельском хозяйстве и в лесной отрасли. При применении современных технологий и материалов, а так же использование в термодинамическом цикле «Органичесокго цикла Ренкина» позволят довести эффективный КПД до 26-28% на дешевом твердом топливе (или недорогом жидком, типа «печного топлива» или отработанного машинного масла). Т.е. грузовик — тягач с паровой машиной

Грузовик НАМИ-012, с паровым двигателем. СССР, 1954 г

и мощностью роторного парового двигателя около 100 кВт, будет расходовать на 100 км около 25-28 кг энергетического угля (стоимость 5-6 руб за кг) или около 40-45 кг щепы- опилок (цена которых на Севере- забирай даром)…

Есть еще много интересных и перспективных областей применения роторного парового двигателя, но размеры этой странички не позволяют все их подробно рассмотреть. В итоге- паровая машина может занять еще очень заметное место во многих областях современной техники и во многих отраслях народного хозяйства.

ЗАПУСКИ ОПЫТНОЙ МОДЕЛИ ПАРОСИЛОВОГО ЭЛЕКТРОГЕНЕРАТОРА С ПАРОВЫМ ДВИГАТЕЛЕМ

Май -2018г. После длительных экспериментов и опытных образцов сделан малый котел высокого давления. Котел опрессован на 80 атм давления, так что будет держать рабочее давление в 40-60 атм без затруднений. Запущен в работу с опытной моделью парового аксиально-поршневого двигателя моей конструкции. Работает прекрасно- смотри видео. За 12-14 минут от розжига на дровах готов давать пар высокого давления.

Сейчас я начинаю готовиться к штучному производству таких установок- котел высокого давления, паровой двигатель (роторный ), конденсатор. Установки будут работать по замкнутой схеме с оборотом «вода- пар- конденсат».

Спрос на такие генераторы весьма большой, ибо 60% территории России не имеют центрального электроснабжения и сидят на дизельгенерации. А цена солярки все время растет и уже в 2020 г достигла 44-47 руб за литр. Да и там где электричество есть- энергокомпании тарифы все поднимают, а за подключение новых мощностей требуют больших денег.

СВЕЖИЕ ДАННЫЕ ЗА 2020 г

Свежее видео — 2020 г- идет к завершению отработка паровых роторных двигателей и прямоточных котлов на твердом топливе. Основная цель такой установки- создание малой паросиловой установки с электрогенератором для выработки дешевой электроэнергии на сжигании твердого топлива. Особенно это актуально для лесной глубинки- где навалом опила. щепы, горбыля и бурелома. А электрических сетей — нет.
ПРОБНЫЕ ИСПЫТАНИЯ МАЛОГО ПАРОВОГО КОТЛА

Пробные прокрутки парового роторного двигателя от котла на дровах

Паровые двигатели возврат к прошлому?

Вы здесь

Страницы

Вопросы задавать можно только после регистрации. Войдите или зарегистрируйтесь, пожалуйста.

ПАРОВАЯ МАШИНА ИЗ СТАРОГО ДВИГАТЕЛЯ

С отслужившими автомобилями-пенсионерами церемониться нынче не принято. Можно завести в лес подальше от дома и бросить на “съедение” микроорганизмам. Если повезет, в утиль, на переплавку. Что касается кузова и прочих частей, может быть, лучшей участи они уже и недостойны. А вот с ДВС не горячитесь, он вам еще послужит.’Пора переходить на паровую тягу’, — полагают наши лорды-изобретатели из Рязани.
Проблема энергообеспечения знакома многим. Особенно в сельской местности, в деревнях, в отдаленных районах, где напряжение в сети, если оно вообще есть, редко поднимается чуть выше 150 В, а то и вовсе пропадает, измученное наледями и ветрами, изношенными сетями, трансформаторами, гнилыми опорами и пр. При таком скудном питании не работает или быстро ломается бытовая техника, становятся неэффективными обогреватели, а с компьютером и вовсе беда.
Выход, конечно, есть — мобильные генераторы, работающие на бензине или солярке. Только дорого это обходится: и сам агрегат, и особенно топливо.
Когда-то, на старте, ДВС стремительно обогнал паровую машину по нескольким важным параметрам. Экономичность, компактность, быстрый запуск заставили автомобилистов мириться с дороговизной горючего. Чтобы уменьшить шумность пришлось разработать изощренные системы глушения. Крайне невыгодные тяговые характеристики ДВС обернулись применением дорогих и тяжелых коробок передач и трансмиссий. И тем не менее…
Последний (к сожалению) паромобиль американской фирмы “Добл”, выпущенный в 30-х гг. прошлого века, обладал удивительными характеристиками. Плавно поворачивая дроссельный клапан, водитель мог так мягко регулировать скорость, что пассажиры не замечали ускорения и торможения. Но можно было ускорить автомобиль настолько резко, что рвались шины. Тот же диапазон регулирования скорости полностью сохранялся и на заднем ходу. Причем лишь прикосновения к педалям было достаточно для переключения с полного переднего на полный задний.
Такие поразительные свойства паромобиля получаются автоматически, как следствие чрезвычайно выгодных тяговых характеристик паровой машины, способной на малых оборотах создавать большой крутящий момент на колесах.
И хотя паровик пока по-прежнему остается на задворках технического прогресса, именно эти качества возбуждают растущий интерес и просто поклонников, и изобретателей. Свидетельство тому — появление новых патентов в области паровой техники. Сообщается, например, о разработке американского изобретателя Вильямса. На его паромобиле нет ни сцепления, ни коробки передач, ни стартера. Простого поворота клапана достаточно, чтобы за 10 с. ускорить экипаж до 100 км/ч. Мощность парового двигателя 230 л.с. при 4800 об/мин. Максимальная скорость 280 км/ч. Всего 50 л воды хватает на 1500 км пробега.
Российскому изобретателю Н.Егину удалось свести в одном агрегате обе концепции: паровик и ДВС. Оказалось, что любой ДВС надежно работает от подходящего парогенератора. Для этого достаточно сделать нехитрое золотниковое устройство подачи пара в цилиндры — и пожалуйста, снимай мощность с коленчатого вала. Можно напрямую или более универсальным способом — с помощью электрогенератора.
В новой роли прекрасно чувствует себя даже очень потрепанный ДВС. Дело в том, что скорость вращения двигателя теперь составляет всего 1000 об/мин. Сравните с 5—6 тыс. у двигателей современных автомобилей. Но не только умеренные обороты причина феноменальной надежности паровой установки. Температура в цилиндрах машины в 5—6 раз ниже, чем в ДВС. Пар, в отличие от горючей смеси, не взрывается, не разрушает поршень, а, расширяясь, мягко давит на него. Отсюда и плавность хода, и невысокие требования к материалам и допускам.
В новой концепции Н.Егин в качестве парогенератора использует другое свое важное изобретение — тепловые термохимические установки (ТХУ) (ИР, 12, 07). Основа ТХУ — добротный чугунный паровой котел, которому нет износа. Такие котлы по-прежнему делают в России. Отслуживших свое ДВС тоже хватает: мотоциклы, “москвичи”, “Волги”, “жигули”, локомотивы и судовые дизели. Модельный ряд старых ДВС перекрывает все разумные потребности: от 1 кВт для садового домика до 2 мВт, дающих тепло и электроэнергию целому поселку. Такие большие мощности можно получить, если к котлу ТХУ с рабочим давлением 7—9 атм подключить турбину российского производства, например радиального типа. В ней высочайшая надежность (60 тыс. ч до ремонта) сочетается с ценой на порядок более низкой, чем у зарубежных аналогов.
Идея вернуть в строй колоссальный ресурс старых ДВС выглядит поистине революционной. До этого не додумались даже на родине парового двигателя, где членами клубов многочисленных любителей и поклонников паровика являются даже лорды.
В паровую машину можно превратить не только автомобильный двигатель, но и мощный дизель, отработавший свой век на производстве, сэкономив тем самым тонны солярки. А в глухой глубинке, куда топливо можно доставить только на вертолете, это настоящее спасение.
Самыми существенными недостатками паровой тяги считаются большой вес и малая экономичность. Естественно, она становится выгоднее на мощностях порядка 800 л.с., когда теплоту отработанного пара можно использовать для отопления или технологических нужд. Именно такие требования предъявляют к тягачам и вездеходам на Крайнем Севере. А тандем ДВС и ТХУ (напомним, это тепловые термохимические установки “ЭРА”) максимально расширяет модельный ряд и уже реально вписывается в габариты современного автомобиля.
Что же касается экономичности, паровая машина с ее низкими температурами пара не может сравниться с ДВС по расходу топлива на километр пути. Зато котел можно топить хоть торфом, хоть соломой, а “ЭРА” и вовсе будет рада и пластику, и старым калошам.
По подсчетам изобретателя, расходы на перевод ДВС в режим паровой машины окупятся за полгода. Вам обеспечены лет на 20—25 источник тока мощностью 1—25 кВт и чистота вокруг. Свалки могут превратиться в стратегический энергоресурс.
Уже есть фирма, конструирующая на заказ такие “паровозы”, но это капля в море. Н.Егин полагает, что от деклараций и бесконечных экспериментов с нетрадиционными источниками энергии в России надо переходить к экспертной технической и экономической их оценке в целых отраслях, например ЖКХ, и приступать к планомерному внедрению.
