Признаки пробитой прокладки головки двигателя

Пробитая прокладка ГБЦ: признаки, последствия

Здравствуйте, уважаемые пользователи автомобильного портала Бызово.ру, в 2018 году! Эту статью мы посвятим основным признакам пробитой прокладки головки блока цилиндров (ГБЦ). Как это вообще определить, есть ли какие-то признаки? Об этом и расскажем на примере «девятки» — ВАЗ 2109. Автомобиль карбюраторный, но на инжекторном признаки будут те же самые.

ВАЗ 2109 с пробитой прокладкой ГБЦ — по каким признакам определить

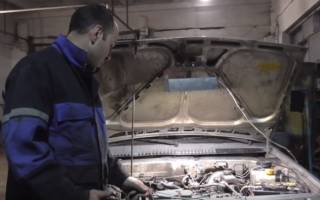

Что же, находимся мы у самой обычной «девятки». Приступаем к выявлению признаков данной неисправности.

А начнем мы с осмотра бачка расширителя. Заметен пар, которого быть не должно. На фото вы его видите. Это как раз-таки и говорит о том, что прокладка головки блока цилиндра пробита. Температура двигателя 20-30 градусов, то есть только что запустили. При более высоких температурах жидкость в бачке будет «бурлить» и «проситься» наружу.

Такими будут дымные клубы из выхлопной системы автомобиля с пробитой прокладкой ГБЦ.

Теперь заглушим двигатель и посмотрим на вывод выхлопной системы — он имеет жирную окантовку. Внизу тоже вы обязательно обнаружите сладковатую на вкус жидкость. «Сладость» можно вкусить и, подставив под выхлопной выход при работающем двигателе свою ладонь, на ней останутся запах и дымные испарения.

При длительной эксплуатации мотора с пробитой прокладкой головки блока цилиндра можно заметить эмульгирование моторного масла. Зачерпнем немного отверткой и увидим чистую эмульсию — смесь масла с охлаждающей жидкостью.

Также охлаждающая жидкость не может не коснуться свечей. Она обязательно попадает в цилиндр, омывая не только поршень, клапан, но и затрагивая свечи. На фото ниже вы видите свечи ВАЗ 2109, левая свеча имеет налет рыжего оттенка. Двигатель мы заглушили нагорячую, то есть свечка успела подсохнуть. Но все равно видно, что она отличается от другой. Если же автомобиль заглушить и сразу вытащить свечу, она еще будет и мокрая.

Итак, под головкой данного автомобиля мы видим 4 поршня, 2 из которых омыты, а 2 вполне нормальные. Вот омытые поршни — это и есть очередной признак пробитой прокладки ГБЦ. В данном случае пробита она не совсем стандартно, обычно пробитие происходит скраю, после чего нагретый тосол или антифриз попадает в цилиндр.

Давайте подытожим? Итак, очевидные признаки пробитой прокладки ГБЦ:

• пар из бачка расширителя;
• клубы дыма из системы выхлопа;
• жирный вывод системы и жидкость внизу;
• эмульгирование моторного масла;
• свечи с рыжим налетом;
• омытые поршни.

А теперь посмотрим, к чему приводит перегрев головки.

Какие последствия, если пробита прокладка головки БЦ

Проведем практический эксперимент, чтобы увидеть последствия перегрева. Данная головка будет фрезероваться на станке, и посмотрим, как перегрев повлиял на плоскость головки. После первого прогона наблюдаем картину — такой провал бывает при перегреве головки.

Из данного мероприятия можно сделать вывод, что, как минимум, еще 5 соток, а то и десятку зазора надо снимать. Становится ясно, что головки после перегрева необходимо фрезеровать.

Наглядно всё нюансы можно увидеть в видеоролике здесь. Там же вы сами услышите, как работает мотор «девятки» с пробитой прокладкой ГБЦ.

Пробило прокладку ГБЦ (головки блока цилиндров) — признаки пробитой прокладки

Пробило прокладку ГБЦ (головки блока цилиндров) на автомобиле, не надо паниковать, необходимо вызвать эвакуатор, так как на дороге не следует оставлять авто и транспортировать его в священное место под названием гараж, если такого нет, то в то место где можно будет не спеша разобраться в причинах пробитой головки блока.

Надо признать, что очень распространённой, и довольно неприятной, проблемой при работе двигателя является пробитие прокладки головки блока цилиндров. Это усугубляется ещё и тем, что такую неполадку очень тяжело своевременно найти и устранить. Но надо признать, что даже небольшое отверстие в прокладке способно привести к очень негативным последствиям. Если вы не хотите заниматься капитальным ремонтом двигателя своего автомобиля, то надо очень внимательно следить за состоянием мотора и если вы вдруг выявили те симптомы, о которых будет рассказано в этой статье, то сразу проверьте прокладку на предмет её целостности.

Косвенным образом на износ прокладки блока цилиндров будет указывать увеличившийся расход топлива и понижение мощности двигателя.

Причины, по которым прокладка ГБЦ будет пробита или повреждена, бывают разными:

• После ремонта прокладку ГБЦ неправильно установили;
• Некомпетентность мастера, который производил сборку двигателя;
• Брак в самой прокладке;
• Плохое топливо;
• Перегрелся двигатель;
• Износ материалов.

1. Главный признак того, что у вас пробило прокладку, является неконтролируемый выброс газов из-под головки блока цилиндров. Автовладелец это сразу заметит и в дополнение к этому появиться характерный посторонний громкий звук в работе двигателя.
2. Может быть аналогичный прострел, но уже между цилиндрами. Самостоятельно такой прострел определить практически невозможно. В этом случае надо обратиться в автомастерскую и при помощи специального оборудования измерить компрессию.
3. Белый дым (водяной пар) из глушителя может говорить о пробитой прокладки ГБЦ.
4. В системе охлаждения появилась масляная эмульсия.
5. На масляном щупе появилась вода, при этом масло будет характерного серого, светло-коричневого оттенка (эмульсия)
6. Течь масла из под головки блока цилиндров

Ещё один признак, который косвенно будет свидетельствовать о пробитой прокладке ГБЦ, это когда под капотом начнутся скапливаться выхлопные газы. Они могут аккумулироваться в радиаторе. Тут надо заметить, что если такое произошло, то не надо сразу грешить на пробитую прокладку. Газы могут попадать в радиатор через очень маленькую трещину, которая может появиться на головки или на стенках одного из цилиндров. При этом двигатель, в большинстве случаев, будет работать вполне стабильно. Только иногда из выхлопной трубы может появляться белый дым, пар, но это должно вас насторожить.

Ведь продолжая эксплуатировать авто в таком состоянии вы можете добиться того, что трещина увеличиться и это приведёт к полноценному прострелу. А уж тогда без капремонта и снятия ГБЦ будет не обойтись.

Ну и последнее, что может натолкнуть вас на мысль о пробитой прокладке ГБЦ – утечка масла и воды (тосола).

Причины, по которой пробило прокладку ГБЦ

Первое на что надо обратить внимание – перегрев мотора. Как это может произойти? Всё очень просто. В том случае, если прокладка изготовлена из железазбеста, то она может просто не выдержать высокого температурного режима, когда двигатель перегревается. Прокладка будет постепенно прогорать, прочность её станет меньше, и она может вздуться. Кроме этого в результате перегрева может быть искривлена плоскость ГБЦ (головки блока цилиндров). И если такое произойдёт, то надо подготовиться к дорогостоящему ремонту. Поэтому не давайте двигателю перегреваться! Во время сильного нагрева двигателя, материал из которого сделана ГБЦ и сам блок как правило разные, и степень расширения у них так же разная, что и приводит к смещению и искривлению поверхности ГБЦ и прокладки.

Далее, на что надо обратить внимание, так это на болты, которыми крепится ГБЦ. Вернее даже не на сами болты, а на то, как они затянуты. Очень важно при затягивании болтов головки блока цилиндров не перетянуть их и не затянуть слишком слабо. Если вы перетяните болты, то тут появляется риск, что вы можете сорвать болт, и тогда в ГБЦ останется заломышь болта, который придётся удалять. Его там оставлять нельзя, так как головка не будет уже прижиматься должным образом. А если вы затяните болты слабо, то появляется большая вероятность того, что через неплотно пригнанную головку также может произойти прострел в прокладке. Поэтому при установке головки блока цилиндров надо воспользоваться динамометрическим ключом и притянуть прокладку, предварительно узнав момент затяжки болтов именно для вашего двигателя.

Ну и последнее. Очень важно, чтобы прокладка была произведена из качественного материала с соблюдением всех норм производства. Если прокладка плохого качества, то хорошей работы от неё ожидать не приходится. Ведь если её сделали непонятно где и непонятно кто, то она может вскоре или пойти на выстрел или прогореть. Важно помнить, что на таких запчастях лучше не экономить, а лучше переплатить, но купить качественную прокладку ГБЦ.

Признаки пробития прокладки ГБЦ

1. Когда вы решили проверить уровень масла в вашем автомобиле, то на щупе вместо масла появилась белая пена. Такая же пена может появиться и под пробкой горловины для заливки масла. Это признаки того, что в масляную систему двигателя проникла охлаждающая жидкость. Причиной этого может быть только пробитая прокладка ГБЦ. Тут надо заметить, что в очень редких случаях такое может случиться, если появились трещины в блоке цилиндров (прокладка при этом может быть совершенно не повреждённой). В любом случае, если вами была обнаружена такая белая жидкость, то надо «бить тревогу» и, либо самому начать устранять эту проблему, либо обратиться в ближайшую автомастерскую за квалифицированной помощью.
2. Появляется густой белый пар из выхлопной трубы вашего автомобиля, когда двигатель работает. Иногда с капельками влаги. Это свидетельствует о том, что охлаждающая жидкость проникла в цилиндры. Косвенно на это может указывать то, что резко снизится уровень охлаждающей жидкости. Это и понятно, так как она вылетает через выхлопную трубу. Но белый дым не всегда может говорить вам о пробитой прокладке ГБЦ. Такой дым может появиться и тогда, когда вы прогреваете мотор, когда много конденсата. Или когда высокая влажность в сырую погоду. Это нормальное явление и паниковать тут не следует. Если у вас действительно пробило прокладку ГБЦ, то белый пар будет идти из выхлопной трубы постоянно и в обильном количестве.
3. В расширительном бачке появляются масляные пятна и масляная плёнка. Масляные образования могут появляться и в радиаторе. Если вы это заметили, то с большой долей вероятности поможет вам определить, что нарушена целостность прокладки головки блока цилиндров. В любом случае следует обратить на это внимание. Интересно, но встречаются и такие «спецы» которые умудряются промывать систему охлаждения отработанными моющими средствами. Но на таких «специалистов» не надо обращать внимание и будем считать, что к нам это не подходит.
4. Если в горловину вашего радиатора равномерно поступают газовые образования, напоминающие пузырьки от шампанского, то это может говорить о том, что из камеры сгорания в охлаждающую жидкость попадают выхлопные газы. Вероятнее всего, что где-то есть отверстие, через которое и поступают выхлопные газы и причиной этого может быть пробитая прокладка головки блока цилиндров. Если пузырьки появляются в процессе замены охлаждающей жидкости, то не обращайте на это внимание, но если этот процесс идёт постоянно, значит надо искать причину.
5. Если выхлопные газы вырываются наружу через прокладку ГБЦ, то такое явление встречается не очень часто. Заметить это можно достаточно легко, надо только присмотреться. Но забывать про это тоже не надо – ведь неизвестно, что может произойти. Более распространена ситуация, когда из-под головки блока цилиндров появляются масляные разводы. В таком случае надо попытаться затянуть болты крепления ГБЦ. Но в этом случае надо чётко следовать инструкции, а то можно сделать ещё хуже. Затягивать шпильки болтов надо в строгой последовательности и с таким усилием, который рекомендован изготовителем. В противном случае можно сорвать резьбовое соединение или сломать шпильку. Используйте для этого динамометрический ключ. Если у вас его нет в наличие, то возьмите у кого нибудь либо приобретите в магазине.
6. Бывают случаи, когда прокладка ГБЦ получает пробой между цилиндрами. Найти такую поломку очень сложно, так как тут будут отсутствовать любые явные признаки этого. На это будет указывать только повышенный расход топлива и понижение мощности автомобиля. Способствовать этому может много причин. Поэтому, воспользуйтесь для диагностики этой неисправности компрессометром. Если в одном из цилиндров пропала компрессия (либо в нескольких), то это напрямую может указывать на то, что пробило прокладку ГБЦ .

В заключении можно сказать о том, что если вы установили, что у вас пробило прокладку, то ни в коем случае не надо откладывать ремонт. Лучше сразу обратиться в автосервис и устранить эту проблему.

Рекомендуется в случаях замены прокладки ГБЦ отшлифовать саму головку блока цилиндров для выравнивания поверхности прилигания прокладки.

Прокладка ГБЦ – дефекты, симптомы, причины и стоимость ремонта

Симптомы проблем с прокладкой головки блока цилиндров (ГБЦ) вызывают ужас и заставляют владельца сразу же тянуться за кошельком. В какой-то мере опасения обоснованы. Игнорирование проблемы может привести к полному разрушению двигателя. Тем не менее, ряд признаков похож на совершенно другие неисправности.

Когда прогорает (повреждается) прокладка ГБЦ, то действовать надо быстро. Вредные воздействия испытывает одна из систем: либо система охлаждения, либо система смазки. Или, что еще хуже, обе системы сразу.

Как распознать проблемы с прокладкой головки?

Симптомы пробоя прокладки с одной стороны вполне очевидны. Например, наличие примесей моторного масла в расширительном бачке или пузырьков газа. Кроме того, охлаждающая жидкость может попасть в систему смазки. В результате образуется налет, который можно обнаружить на крышке масло заливной горловины. Впрочем, майонезо подобный налет на крышке появляется и в результате длительной езды с непрогретым двигателем.

Еще один симптом неисправности прокладки головки блока – густой белый дым, выходящий из выхлопной трубы. В то же время, белый дым появляется и во время прожига сажевого фильтра. К тому же, данный симптом можно спутать с испарением влаги, накопившейся в выхлопной системе.

Хорошим индикатором послужит тестер, выявляющий содержание выхлопных газов (СО2) в системе охлаждения. Такой комплект можно приобрести на сайтах интернет-аукционов. Либо следует прибегнуть к услугам автосервиса, располагающим данным тестером.

Помните, что один признак – это слишком мало. Но, если наблюдается большая потеря охлаждающей жидкости вместе с чистым белым дымом, то риск проблем с прокладкой или самой головкой блока высокий.

В случае возникновения подозрений обратитесь в сервис, так как диагностика неисправностей, связанных с системой смазки и охлаждения, а так же с прокладкой ГБЦ требует определенного опыта.

Почему охлаждающая жидкость смешивается с маслом?

Это происходит потому, что каналы охлаждения и смазки, как правило, находятся довольно близко друг к другу. Когда повреждается прокладка либо сама головка, то жидкости в обоих контурах начинают смешиваться между собой.

Если масло попадает в систему охлаждения, то возникает риск перегрева. Еще хуже, если охлаждающая жидкость попадает в масло. Тогда значительно возрастает риск заклинивания двигателя.

Здоровый мотор вообще не потребляет охлаждающую жидкость. Если уровень антифриза падает, видимых утечек нет и все патрубки герметичны, то возможны два варианта. Первый, повреждена прокладка или головка блока. Второй, потерял герметичность охладитель рециркуляции отработавших газов, что в последнее время встречается часто. Симптомы в обоих случаях будут одинаковыми.

Проблемы с прокладкой и головкой не всегда означают, что охлаждающая жидкость будет смешиваться с маслом. Иногда охлаждающая жидкость попадает не в систему смазки, а в цилиндры. В этом случае и появляется густой белый дым из выхлопной системы. Ездить так долго нельзя, поскольку большое количество антифриза в цилиндрах грозит полным разрушением двигателя в результате гидроудара. Жидкость не может быть сжата, что создает большие нагрузки на поршни, шатуны и вкладыши.

Бывает, прокладка ГБЦ прогорает в таком месте, что охлаждающая жидкость или масло просто начинают вытекать из двигателя, а смешивания или попадания в цилиндры не происходит. Ситуация не всегда легко диагностируется, поскольку охлаждающая жидкость, контактируя с горячими частями двигателя, быстро испаряется. А белый налет, указывающий на неисправность, может скрываться в закоулках, недоступных глазу.

Причины повреждения

Почему же прокладка головки прогорает? Для этого достаточно небольшой неисправности в системе охлаждения. Например, нарушения в работе термостата, возникновения утечек антифриза, попадания в систему воздуха, забитого пухом радиатора либо отказавшего вентилятора. Это может способствовать локальному перегреву, в результате которого сдается прокладка или сама головка.

В дизельных двигателях прокладка может прохудиться из-за повышения температуры горения топливовоздушной смеси, что вызвано обычно неисправностью форсунок. То же самое происходит и с двигателями, работающими на сжиженном газе. Кроме того, прокладка может изнашиваться в результате конструктивного просчета, как в Subaru 2.5 T B4.

Механики считают, что прокладка может пострадать и из-за длительного простоя автомобиля. Пробой, возникший после ремонта, может быть вызван нарушением технологии – порядка и момента затяжки болтов головки.

К неисправности приводит и безответственная эксплуатация, приводящая к перегреву двигателя. Например, динамичное вождение «на холодную» или нецелесообразный чип-тюнинг.

Ремонт

Сколько стоит замена прокладки головки блока цилиндров? Обычно от 15 000 рублей и выше. Все зависит от того, сколько дополнительных мероприятий надо провести.

Сама прокладка головки не дорогая. Она стоит от нескольких сотен до нескольких тысяч рублей. V-образные двигатели, оппозитного типа и W-образные имеют две головки. В стоимость работ входит шлифовка головки (планирование плоскости – 2500-6500 рублей), а так же проверка, очистка и возможно замена направляющих, уплотнений и седел клапанов.

Следует потратиться на новые болты головки и привод ГРМ. Ответственный механик проверит уплотнения распределительного вала. Вместе с тем, необходимо обновить моторное масло и антифриз.

Если причиной проблем окажется не поврежденная прокладка, а трещина в головке блока, то затраты на ремонт существенно возрастут.

Немного истории

Интересно, что первые двигатели внутреннего сгорания, построенные Отто и Даймлером, не имели прокладки головки блока цилиндров. Она была не нужна. Головка вместе с блоком представляли собой единое целое. Вскоре изобретатели поняли, что это была плохая идея, так как отсутствовал доступ к компонентам в верхней части двигателя.

Первым массовым автомобилем, оснащенным мотором с раздельной головкой и блоком, стал Ford Model T 1908 года. Инженеры тогда уже знали, что прокладка должна быть сплошной и идеально прилегать к обеим поверхностям, так как перепады температуры и давления очень большие.

Но лишь со временем инженеры научились создавать долговечные прокладки, которых хватало на весь срок службы двигателя. Об этом хорошо знают конструкторы, отвечавшие за разработку спортивных двигателей, обладающих чрезвычайно высокой степенью сжатия. Процесс совершенствования был длительным и болезненным. В 40-х годах даже применялись «спортивные швы» – блок и головку сваривали между собой.

Еще один сложный этап для прокладок наступил с распространением наддува, а затем с появлением небольших блоков, выполненных в соответствии с духом даунсайзинга (сокращения объема и увеличения мощности).

Впрочем, современные двигатели и без наддува характеризуются значительно более высокой степенью сжатия, чем раньше. Достаточно упомянуть Mercedes-Benz Typ S 30-х годов. Он выдавал всего 120 л.с. при рабочем объеме 6,8 литра, а степень сжатия была равна 5:1. В настоящее время Skyactiv-X от Mazda имеет коэффициент сжатия 16,3:1.

Сегодня прокладка головки обычно состоит из нескольких слоев различного материала – часто из композитов или металла (например, из стали). В спорте инженеры используют сложные многослойные прокладки (например, MLS – многослойная сталь). Когда-то при подготовке к гонкам Fiat 126 двигателисты использовали медь. Но сегодня это уже прошлое, и почти никто этот тип прокладок не применяет.

Заключение

Прежде всего, не паникуйте. Даже, если вы заметили один из симптомов неисправности, это вовсе не должно означать повреждение прокладки под головкой. Если ремонт все же необходим, то помните, что он будет либо дешевым, либо хорошим.

Основные признаки пробитой и прогоревшей прокладки ГБЦ

Потеря герметичности клапанной крышки и двигателя автомобиля — это распространённая поломка, которая требует незамедлительного ремонта. Если в охлаждающей жидкости появились заметные подтёки масла, необходимо проводить диагностику и восстанавливать силовой агрегат. Зная все признаки пробитой прокладки ГБЦ, можно руками определить неисправность и предупредить серьезные поломки двигателя автомобиля.

Головка блока цилиндров

Головка цилиндров — это прочная алюминиевая крышка мотора, которая располагается над поршнями и камерами сгорания. Изготавливается она из сверхпрочного металла, устойчивого к экстремально высоким температурам. Между цилиндрами и ГБЦ находится прокладка, которая обеспечивает герметичность силового агрегата. При ее прогорании появляется пробой изолятора, существенно снижаются мощностные характеристики, вплоть до полного выхода из строя мотора.

Повреждение ГБЦ возможно по следующим причинам:

• перегрев мотора;
• заводской брак;
• нещадная эксплуатация авто.

Форма головки блока цилиндров может существенно различаться в зависимости от типа двигателя, рядной или V-образной конструкции, рабочего объёма силового агрегата и других параметров. Основное назначение такой детали — это контроль процесса сгорания топливовоздушной смеси и последующий вывод в коллектор отработанных газов. В головке имеются специальные углубления и многочисленные каналы водяной и масляной рубашки, что позволяет обеспечить смазку и охлаждение двигателя.

В прошлом блоки цилиндров изготавливались из чугуна, однако они не отличались прочностью, часто деформировались под воздействием высоких температур, что приводило к необходимости выполнения дорогостоящего ремонта. На современных автомобилях применяются алюминиевые ГБЦ, которые одновременно имеют легкий вес, устойчивы к термической деформации, что позволяет обеспечить надежность и беспроблемность эксплуатации силового агрегата.

Основные разновидности прокладок

Прокладки головки блока цилиндров изготавливаются из армированного паронита с прочной стальной окантовкой или из тонкого листового металла. Изолятор герметизирует камеры сгорания и каналы системы охлаждения, по которым циркулирует антифриз. Физический износ прокладки и существенные температурные нагрузки приводят к ее повреждению, что нарушает работу двигателя, в камеру сгорания попадает масло и охлаждающая жидкость. Мотор начинает сильно дымить сизым выхлопом, а в скором времени из строя выходит поршневая группа, что приводит к необходимости капитального ремонта.

Сегодня в продаже имеются оригиналы и дубликаты прокладок ГБЦ, выполненные из паронита и металла. Каждый такой материал характеризуется своими плюсами и минусами. В последние годы большинство автопроизводителей используют металлические прокладки, которые отличаются прочностью, имеют доступную стоимость, надёжны и устойчивы к высоким температурам.

Преимущества металлических прокладок ГБЦ:

• отличная прочность;
• устойчивость к износу;
• доступная стоимость.

Преимуществом паронитовых прокладок является гибкость этого материала, что позволяет изолятору, даже при наличии небольших термических деформаций блока цилиндров или головки, плотно прилегать к поверхности, обеспечивая правильную работу двигателя автомобиля. Однако этот материал не столь прочен и устойчив к критическим температурам, поэтому на машинах с турбированными и высокофорсированными моторами использовать паронитовые прокладки не рекомендуется.

Причины неисправностей

Основной причиной проблем с прокладкой ГБЦ является перегрев двигателя, что приводит к прогоранию металлических элементов. При неисправностях системы охлаждения температура мотора существенно увеличивается, в результате чего появляется термическая деформация головки блока. В местах вздутия прокладки снижается прочность пластины, что, в конечном счёте, проводит к пробою и необходимости выполнения дорогостоящего ремонта силового агрегата.

Также причиной пробоя и прогорания прокладки может являться деформация плоскости, прилегающей к блоку. Чаще всего подобное отмечается с ГБЦ, выполненными из алюминия. С чугунными моторами головка не плывет, а покрывается трещинами, что в последующем потребует шлифовки на специальном сверхточном координатном станке. Такой ремонт будет иметь крайне высокую стоимость, поэтому автовладельцу нужно следить за состоянием системы охлаждения, не допуская перегрева двигателя.

В редких случаях проблемы с металлической прокладкой возникают по причине неправильной затяжки болтов головки. Может теряться прижимное усилие, что приводит к резкому увеличению температуры и пробою пластин. Чтобы избежать подобного необходимо отдавать машину в сервис и ремонт исключительно к опытным мастерам, которые выполняют затяжку болтов на ГБЦ с помощью специального динамометрического ключа. Такое приспособление позволяет контролировать усилие, прикладываемое к фиксаторам при их закручивании.

Часто проблемы с прокладками клапанных крышек возникают по причине их плохого качества. В целях экономии при восстановлении мотора используются не оригинальные запчасти, а дешевые дубликаты. Их ресурс составляет лишь несколько тысяч километров, после чего появляется прогорание и пробой пластины, что вынуждает вновь вскрывать двигатель и выполнять ремонт агрегатов. Чтобы избежать подобных проблем, при восстановлении мотора следует использовать исключительно оригинальные запчасти, что позволит гарантировать качество проведённой работы и отсутствие критических поломок.

Симптомы пробоя и прогорания

Опасность представляет не только сам прогар и пробой прокладок головки блока двигателя, но и возможные поломки мотора, которые возникают по причине перегрева и поступления в камеру сгорания масла с антифризом. Поэтому автовладельцу, определив первые признаки пробоя прокладки ГБЦ, необходимо обращаться в соответствующие мастерские за диагностикой, вскрытием и ремонтом агрегата.

При потере герметичности окантовки камеры сгорания отмечается резкое увеличение рабочей температура двигателя, что подтверждается соответствующей индикацией на панели приборов. В систему охлаждения попадают горячие газы, что нагревает антифриз, приводя к бурному пузырению в бачке. Часто при подобных проблемах крышка радиатора или пробка расширителя взрывается, а мотор закипает.

При пробое прокладки происходит смешивание топлива, антифриза и моторной смазки. В расширительном бачке охлаждения появляются заметные масляные пятна, выхлопные газы приобретают характерный сизый оттенок. При наличии таких проблем необходимо не только вскрывать двигатель и менять прокладку, но и выполнять дорогостоящую промывку радиатора.

При повреждении прокладки в районе одного из цилиндров происходит смешивание топлива с антифризом и маслом. Это приводит к неправильному сгоранию смеси, двигатель начинает троить, возникает заметная детонация. Часто при такой неисправности симптомы могут проявляться во время запуска холодного двигателя, а по мере разогрева мотора дрожь пропадает, агрегат начинает работать ровно, без каких-либо признаков проблем с прокладкой ГБЦ.

Определить имеющиеся неисправности двигателя можно по внешнему виду отработанных газов. Если из глушителя выходит сизый или белый дым с характерным масляным запахом, то это свидетельствует о разрыве каналов в рубашке охлаждения, антифриз из которых попадает в камеру сгорания. При наличии таких симптомов в обязательном порядке проверяют уровень жидкости, давление в системе, после чего требуется скрывать двигатель и выполнять его диагностику.

Ремонт двигателя

Если вскрытие мотора показало, что прогорела прокладка ГБЦ, то ремонт заключается в замене поврежденной пластины. Для такой работы необходимо использовать оригинальные запчасти, а затяжку болтов крепления проводят с помощью динамометрического ключа. Мастер должен осмотреть все прилегающие поверхности, чтобы исключить их растрескивание и термическую деформацию. В последнем случае ремонт затруднен, так как требуется менять блок цилиндров или саму ГБЦ.

Если голову блока цилиндров повело от перегрева, часто выкрутить болты не представляется возможным. Их высверливают, внутри посадочного отверстия наносят новую резьбу, что позволяет провести восстановительные работы и обеспечить полную герметизацию мотора. Использовать повреждённые болты для затяжки ГБЦ запрещается, так как в последующем появляется перекос, прокладку часто пробивает, после чего требуется вновь вскрывать двигатель. В новых моторах используются одноразовые болты, которые после пробоя пластины выкручиваются и заменяются новым крепежом.

При нарушении плоскости головки блока необходима ее шлифовка на специальных станках. Такая работа отличается трудоемкостью и имеет соответствующую стоимость. После шлифовки ГБЦ необходимо использовать специальные прокладки, которые подбираются индивидуально, в зависимости от толщины снятого слоя. В последующем восстановительные работы и эксплуатация автомобиля затруднена, поэтому многие мастера рекомендуют не пытаться отремонтировать деформированную голову двигателя, а менять ее на новую или целую качественную б/у запчасть.

Самостоятельная замена прокладки возможна лишь в том случае, если автовладелец имеет соответствующий практический опыт работы. Потребуется точно определить неисправности, так как признаки прогоревшей прокладки ГБЦ аналогичны проблемам с впрыском и высоковольтными катушками.

Для работы потребуются следующие инструменты:

• динамометрический ключ;
• специальная линейка с минимальной шкалой;
• мелкоабразивная наждачка;
• графитовая смазка;
• чистая ветошь.

С помощью мерной линейки можно проверить наличие зазоров величиной от одного миллиметра. Устраняют минимальные повреждения шлифовкой ГБЦ абразивной шкуркой. Новую прокладку следует смазать графитовой смазкой, что предупреждает в последующем ее пригорание к блоку цилиндров и упрощает выполняемый ремонт. Затягивать болты крепления необходимо в полном соответствии с указанием автопроизводителя, поэтому перед тем, как приступать к работе, следует изучить инструкцию или техническую документацию к автомобилю.
