Симптомы износа подушек двигателя

Признаки неисправности подушек двигателя

Разрабатывая современные автомобили, конструкторы стремятся к повышению нескольких показателей. В первую очередь, это: мощность, скорость, экономичность, комфорт и экологическая чистота.

Сегодня нас в первую очередь интересует комфорт. Главным образом для повышения комфорта в каждом современном автомобиле устанавливаются подушки под двигателем. Эти подушки, призваны гасить вибрации от работающего двигателя, и не пускать их на кузов автомобиля и главное в салон. И хотя, такие подушки достаточно просты и надежны, они, как и любая деталь авто, могут выходить из строя. Признаки неисправности подушек двигателя, а также процедуру их замены, мы сейчас и рассмотрим.

Устройство и расположение подушек двигателя

В подавляющем большинстве случаев, в легковых автомобилях устанавливается по три подушки, на которых и лежит силовой агрегат. Как правило, такие подушки состоят из одной или двух металлических пластин, между которыми залит толстый слой жесткой резины. Вот собственно эта резина и гасит вибрации и в то же самое время, удерживает двигатель в правильном положении. Между тем, ближняя к коробке передач подушка двигателя, сегодня часто гидравлическая. А некоторые автовладельцы меняют все подушки или опоры двигателя на гидравлику. Это более дорогое решение и по отзывам более комфортное.

Причины и симптомы неисправности подушки двигателя

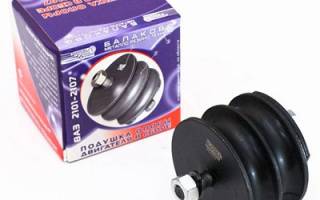

Подушка двигателя на ВАЗ 2101-2107

Каких-то специфических причин, по которым подушки мотора выходят из строя, не существует. Тем не менее, езда на высокой скорости по неровной дороге, способна кроме всего прочего, повреждать и подушки двигателя. Частые детонации, работа мотора с разной компрессией в цилиндрах, и другие причины, вызывающие повышения вибрации мотора, могут влиять негативно на состояние подушек двигателя. Так же слабо затянутые болты, на которых крепятся эти элементы, способствуют ускоренному износу этих деталей. Но, все эти факторы, скорее частности, чем глобальные моменты.

Что касается признаков износа подушек двигателя, то основным является появление вибрации от работы мотора в салоне автомобиля. Кроме этого, когда вы нажимаете на газ, появляется одиночный удар, который повторяется, когда вы газ сбрасываете.

Если открыть капот и попросить кого-то выжать педаль газа, то при изношенной подушке, ближней к коробке передач, может возникать явление, когда мотор при прогазовке, приподнимается на какое-то расстояние. При серьезном износе одной из двух оставшихся подушек, мотор также может перекосить в ту или иную сторону. В старых автомобилях, где глушитель жестко соединяется с выпускным коллектором двигателя, возможно появление стука. Это глушитель стучит об кузов или какие-то части оборудования автомобиля.

В принципе, какой-то серьезной угрозы, по крайней мере, на начальных этапах, износ подушек двигателя не несет. Но, как и в любой системе, непредусмотренная вибрация будет постепенно разрушать те или иные детали, узлы, системы автомобиля. При сильном износе подушек мотора, его может сорвать с крепления, что конечно же гораздо опаснее по своим последствиям. Но, это уже, по сути, последняя стадия болезни.

Замена подушек двигателя

В принципе, замена подушек двигателя – процедура несложная и не особо дорогая. Если конечно, вы не решите менять все три опоры на гидравлику. Отметить стоит тот факт, что изношенная подушка, пусть только одна, быстро убьет и остальные две. Поэтому, если вы запустили проблему, менять следует все подушки двигателя. Но, если вибрация только появилась, можно обойтись и заменой одной опоры.

Для того чтобы заменить подушки двигателя, нужно поддомкратить его поддон, но здесь скрывается одна опасность. Чтобы не провалить поддон домкратом, нужно подставить под него, доску, широкую и надежную.

Далее, отпускаем болты на подушках, не снимая их. После чего демонтируем изношенную опору и ставим новую. Затяжку всех болтов, лучше производить с применением резьбового фиксатора. Вот собственно и вся процедура замены. Гидравлическую опору, которая располагается рядом с коробкой передач, менять труднее всего. Дополнительным признаком того, что эта опора вышла из строя, можно считать потеки рабочей жидкости на ее корпусе, а также произвольно шатающийся рычаг переключения передач, во время езды.

Замена подушек двигателя

Расскажем о том, как определить поломку подушки, как правильно заменить подушку двигателя и что может потянуть за собой поломка одной из деталей.

Выявление причины поломки подушки двигателя, она же опора, начинается с простого стука двигателя об раму или передачи сильной вибрации на корпус автомобиля. Зачастую поломка одной подушки тянет за собой и поломку других подушек и деталей двигателя, поэтому лучше не затягивать с ремонтом.

Как определить поломку подушки двигателя

Сразу понять тяжело, лопнула подушка двигателя или вибрация передается с другой детали, дороги. При запуске двигателя, вибрация будет передаваться и некоторые автолюбители грешат, что двигатель не прогрелся, и поэтому не обращают внимания. Бывает ситуация, когда даже на прогретый двигатель вибрация появляется и пропадает даже при езде. Когда подушка двигателя вовсе вышла из строя, то будет слышно, характерный скрип метала по металлу.

Доехать до ближайшего СТО или домой с такими симптомами можно, не стоит гнать автомобиль желательно не более 60 км/час. Зачастую, изнашивается задняя или левая опора. Хорошо осмотреть это можно на смотровой яме, где видно, как боковые подушки, так и заднюю. Если нашли поломку в одной подушке, то готовьтесь, что однозначно еще одну придется менять. После осмотра подготовьте запчасти для замены, так как поехать на автомобиле вы не сможете во время замены.

Подготовка к замене подушки двигателя

Процесс замены опоры двигателя

Снимаем защиты с двигателя, чтоб легче было дотянуться до нужных деталей. Прежде всего, нужно зафиксировать двигатель с помощью домкрата, на смотровой яме это сделать легко, подставив перекладину с крупной доски, так чтоб выдержала часть веса двигателя. Делается это для того, когда открутите опору, то двигатель просядет и не будет на чем держаться.

Приподняв максимально двигатель, чтоб удобно было открутить крепежные болты, снимаем крепление. В обратном порядке ставим новую подушку, хорошо зажимаем болты и переходим к задней подушке, именно с ней начинаются танцы с бубном, так как по ходу движения автомобиля на нее приходится самая большая нагрузка. В результате гнется не только сам крепеж, который по своей форме не такой как предыдущие, но и деформируются крепежные болты.

Приподнять двигатель уже не получится, лучше подвязать сверху к балке или положить на стаканы перекладину и к ней подвязать двигатель, заранее приподняв его домкратом. В некоторых автомобилях придется снять штаны или другие части, которые могут мешать замене. Если болт крепежный сильно деформировался то придется спиливать болгаркой иначе никак не открутите, некоторые водители выравнивают болт, но это ненадолго, через время снова придется выравнивать или менять на новый.

Для того, чтоб снять подушку с посадочного места, смажьте маслом или WD-40, часто бывает из-за попадания грязи подушка напросто может приржаветь к раме. Немаловажным моментом является установка, на задней подушке есть направляющая, или по-другому стрелка, которая указывает направление движения автомобиля, не стоит путать, так как через время может снова оборваться. Собрав все в обратном порядке, переходим к правой подушке двигателя. На этой опоре также бывает проблема с деформированными болтами, но главной проблемой становится генератор или компрессор кондиционера. Как мы помним, снимать компрессор кондиционера не рекомендуется, так как в результате разгерметизации выйдет весь фреон, а заправка будет стоить еще дороже, чем подушки вместе с заменой.

У большинства иномарок правая подушка находится ближе к правой передней части, поэтому часто снимают правую переднюю фару и решетку радиатора, таким образом, упростив процедуру замены.

Освободив место для снятия подушки, сталкиваемся с проблемой деформации болтов, болгаркой никак не обрезать, так как можно повредить соседние детали или просто не достанете до болтов. Советовал бы взять ножовку по металлу и не спеша срезать болт, процедура хоть и долгая, но все же, не повредите соседние детали. Сняв подушку, в обратном порядке ставим новую, будьте осторожны с радиатором, так как об его соты можно порезать руки.

Безопасность при работе

Главным критерием безопасности при работе должен быть хорошо зафиксированный двигатель, желательно позвать напарника, чтоб подстраховать или помочь с заменой.

Видео с советами о том, как определить повреждение подушки двигателя:

Видео о том, как заменить подушку двигателя на автомобиле Golf 2:

Подушка двигателя

Основным предназначением опоры двигателя является компенсация вибрационных и колебательных движений, передаваемых работающим механизмом кузову автомобиля. Без нее невозможна комфортная поездка, процесс будет напоминать полет на старом «кукурузнике».

Следует отметить, что подушка двигателя представляет собой специальную прокладку, отделяющую мотор от элементов кузова. Старые советские легковые машины оснащались таким изделием, выполненным из цельного отрезка резины, дополненного крепежными деталями на противолежащих сторонах. К тому же, к выпуску автомобилей с передним приводом производители приступили только в 1985 году.

Сегодня опора двигателя — это чаще всего резинометаллическая прокладка. Существуют и гидравлические изделия, но благодаря ощутимой стоимости их применяют лишь для дорогих машин.

Признаки неисправности

Когда при пересечении препятствий в районе коробки передач наблюдается характерный стук, нарушающий шумоизоляцию в салоне, скорее всего, следует уделить внимание замене подушки двигателя. Кроме того, о дефекте такой прокладки свидетельствует сильная вибрация, передающаяся на корпус легкового автомобиля. Если работающий мотор начинает стучать о раму, значит, необходима срочная замена опоры двигателя.

Обратить внимание на состояние подушек следует, когда при торможении и в начале движения машины появляются щелчки и прочие посторонние звуки спереди. Беспокойство должно вызывать, если в салоне возникает грохот при преодолении ям и выбоин на дороге. Если движение по пересеченной местности сопровождается отдачей на рычаг переключения скоростей, опора подлежит немедленной замене.

А также свидетельством признаков неисправности подушек двигателя является значительное возрастание уровня вибрации при запуске или выключении механизма. Игнорировать подобные симптомы категорически не рекомендуется. Последствия могут оказаться весьма неприятными, в конечном итоге выражаясь деформацией подвески и кузова, преждевременным износом трансмиссии.

Поэтому, если в автомобиле наблюдаются признаки неисправности подушек двигателя, то вышедшие из строя прокладки подлежат замене.

Самостоятельная диагностика подвески

При невозможности или нежелании посещения автосервиса существует возможность собственноручного определения неисправности. Самостоятельная проверка состояния подушек двигателя выполняется с использованием следующих приспособлений:

1. гидравлического или пневматического домкрата. Это устройство способствует облегчению доступа к проверяемым подушкам;
2. специальной страховочной опоры. В подобном качестве чаще всего применяют деревянный брусок;
3. монтировки или достаточно прочной палки, выполняющей роль рычага.

Последующие манипуляции рекомендуется осуществлять в такой очередности:

• машину загоняют в гараж или другое помещение. Необходимым условием считается ровная поверхность пола;
• домкратом, установленным под передним колесом, приподнимают автомобиль. Для заднеприводных машин подъемное устройство располагают под задним колесом;
• опора устанавливается под мотором так, чтобы обеспечить отсутствие нагрузки на крепления двигателя. Убедившись в устойчивости положения автомобиля, домкрат опускают.

Используя подкат, устраиваются под машиной и проводят визуальный осмотр. Такой способ осмотра позволяет легко обследовать подушки двигателей на признаки неисправности, приобретенные подушками двигателя в процессе эксплуатации.

Даже неопытный автолюбитель способен увидеть симптомы расслоения опоры, трещины и разрывы на изделии, а также самостоятельно определить, что прокладка вышла из строя в результате чрезмерного затвердевания резины. В таких случаях настоятельно рекомендуется срочно произвести замену подушки двигателя.

Для обнаружения возможного люфта в месте соединения мотора с передней балкой машины или кузовом визуального осмотра недостаточно. Здесь понадобится использование монтировки. Подобный рычаг применяют для того, чтобы двигатель отклонять в разные стороны. Отсутствие люфта свидетельствует об исправности опор, ремонт подушек не требуется.

Устранить подобный симптом можно следующим образом:

• снова поднять автомобиль домкратом;
• удалить страховочную опору;
• проверить качество фиксации подушки двигателя и, при необходимости, затянуть крепление гаечным ключом или трещоткой.

Таким путем избавляются от люфта.

Самостоятельная замена опор двигателя

Для того, чтобы содержать свой автомобиль в идеальном порядке, необходимо регулярно проверять техническое состояние. Поскольку поломка одной детали способна вывести из строя весь дорогостоящий агрегат, необходимо своевременно заменять неисправный механизм.

Предлагаем вам подробную инструкцию, как поменять непригодные подушки двигателя своими руками:

1. обесточив аккумулятор снятием клемм, автомобиль приподнимают на достаточную высоту для обеспечения комфортного доступа к мотору. После применения домкрата машину надежно фиксируют деревянными брусками;
2. используя то же подъемное устройство, поднимают мотор, освобождая от нагрузки требуемую деталь;
3. крепление подушек двигателя осуществляется определенным количеством болтов, которые надлежит снять, предварительно раскрутив;
4. после удаления негодной детали, новая запчасть устанавливается на подходящее место. Крепежными элементами в виде болтов надежно фиксируют гидроопору двигателя. Следует отметить, что работающий мотор во время затягивания крепежа позволит обезопасить автомобиль от последующей чрезмерной вибрации;
5. завершение установки подушки опоры двигателя сопровождается возвращением на положенные места всех демонтированных деталей.

Отдельно отметим, что все предложенные манипуляции рекомендуется выполнять в паре с помощником. Постороннее участие потребуется для направления рычагом двигателя во время установки опоры на требуемое место.

Осмотр и замена верхней подушки является достаточно простым процессом. Доступность манипуляций обеспечивается возможностью обойтись без ямы. Кроме того, необязательно поднимать автомобиль.

Заключение

Регулярная проверка состояния подушек крепления двигателя способствует предотвращению многих проблем в перспективе. Своевременная замена негодной опоры обеспечивает комфортное нахождение пассажиров в салоне легкового автомобиля.

Если вас заботит исправность всех узлов и систем машины, рекомендуется периодически проверять подушки. Как показало предыдущее исследование, все необходимые манипуляции можно выполнить самостоятельно, без помощи специалистов автосервиса.

Подушка двигателя: как понять что она порвалась

Подушка двигателя выполняет роль опоры для мотора, а также уменьшает вибрационные нагрузки и колебания под капотом и на кузов автомобиля. По сути, подушки двигателя выполняют роль амортизаторов, поэтому мотор крепится не напрямую к несущим элементам кузова.

Подушка двигателя – это прокладка между двигателем и кузовом, поэтому если подушка двигателя выходит из строя, то сразу появляется определенный дискомфорт – появляется дополнительный шум из под капота и машина начнет больше вибрировать.

Наиболее распространенной неполадкой, связанной с подушкой двигателя – это то, что она порвалась. Сейчас мы более подробно рассмотрим характерные признаки этой неполадки и способы диагностики подушек двигателя.

Как устроена подушка двигателя

На многих автомобилях разных марок подушки для двигателя делали из плотной резины, которая прикручивается к мотору и к кузову. В дальнейшем, стали делать опоры для мотора с более сложной конструкцией, используя резину и металл. А на некоторых более дорогих автомобилях используются гидравлические опоры для мотора, они обеспечивают больше комфорта, если сравнивать с обычными резиновыми подушками.

Если на старых автомобилях типа Москвича было всего 2 опоры для мотора, то на современных автомобилях мотор крепится на 4-5 опорах. Обычно, 2 опоры прикреплены к коробке передач, а остальные к самому мотору. Что касается соединения мотора с коробкой, то здесь жесткое соединение.

Мотор крепится с помощью передней, правой и задней подушек. Правая опора мотора крепится на переднем лонжероне. Передняя опора мотора прикреплена к передней балке и находится снизу. Также снизу находится и задняя подушка, которая крепится к подрамнику или днищу. На многих автомобилях есть свои конструктивные особенности, поэтому может и не быть задней опоры.

Что касается конструкции, то резинометаллические опоры мотора отличаются формой, в зависимости от модели. Но в большинстве случаев, подушка двигателя представляет собой сайлент-блок, в который запрессовали цилиндр металлический.

А далее видео наглядное видео о том, как можно на ВАЗ 2106 поставить подушки для двигателя от Нивы:

Как определить, что подушка двигателя порвана

У каждой детали в автомобиле есть свой ресурс, подушки двигателя не исключение и тоже к 100 000 – 120 000 км. могут износиться. Все зависит от того, как машина эксплуатировалась. Самой распространенной причиной выхода из строя опоры двигателя является резиновая вставка, которая со временем начинает трескаться и рваться. Также бывают случаи, когда трескается металлическая часть опоры или разбиваются места крепления крепежей.

Признаки неисправности подушек двигателя:

• сидя за рулем чувствуются вибрации на руле, кузове и рычаге коробки передач;
• во время старта машины с места или во время торможения слышны постукивания под капотом;
• также на кочках слышно как мотор ударяется об элементы кузова автомобиля.

Для диагностики подушек двигателя не обязательно ехать на СТО, можно и самостоятельно все понять. Причем бывают случаи, что визуально видно, что мотор стоит не ровно. Чтобы вместо старых подушек поставить новые, все-таки придется ехать на сервис, потому что мотор поднимать нужно будет.

Чтобы точно определить, какая из опор требует замены – надо узнать, где конкретно находятся эти опоры в машине, визуально их осмотреть, если виден дефект, то можно смело эти опоры менять. На нижние опоры посмотреть можно будет только при помощи подъемника или ямы.

Бывают случаи, когда без раскачки мотора не видны трещины в подушках двигателя. Поэтому можно самому раскачивать мотор и смотреть, а также можно задействовать помощника для этой цели. Пока один человек раскачивает мотор, другой может смотреть за состоянием опор и увидеть характерные трещинки.
Если вы обнаружили, что подушка двигателя порвана, это значит, что надо ее поменять, не стоит пытаться ее как-то отремонтировать. Стоят подушки для мотора обычно недорого.

Замена подушек мотора

Верхняя подушка меняется просто – для этого надо машину поднять на домкрате или подъемнике – вытащить старую опору и поставить новую. Для того, чтобы снять нижние опоры, надо помнить, что мотор тогда опустится вниз, поэтому надо предварительно подставить упор, чтобы двигатель оставался на месте.

Когда мотор держится на упоре, можно вытаскивать изношенную опору и ставить новую. Затем надо все закрутить и убрать упор.

Рекомендации чтобы подушки мотора дольше служили

На себя самую сильную нагрузку получают подушки двигателя во время резкого разгона с места и сильного торможения. Также если часто ездить по плохой дороге на большой скорости, то опоры двигателя будут быстрее изнашиваться, как и весь автомобиль в целом.

Но особенно быстро резиновые опоры выйдут из строя, если на них будет попадать масло. Поэтому если через прокладку клапанной крышки вытекает масло и попадает на опоры, то придется менять не только прокладку, но и опоры двигателя.

Если обнаружили, что одна из опор вышла из строя, то не стоит затягивать с ремонтом, так как кроме негативного влияния на комфорт будет быстрее изнашиваться сам двигатель.

Далее видео о том, как меняется боковая подушка двигателя:
