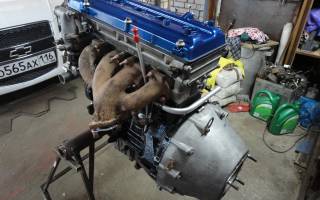

Двигатель ГАЗ ЗМЗ 406 2,3 л/100 л. с

Разрабатывался двигатель ЗМЗ 406 на замену мотору 402 одновременно с проектированием автомобиля ГАЗ-3105 для правительства. Однако комплектовались им эти новые Волги лишь последней партии, которые нужно было срочно реализовать в связи со снятием машин с производства.

За основу были взяты ЗМЗ 402 (комплектация) и движок серии H производителя SAAB (конструктивные решения). В результате при том же объеме 2,3 л силовой привод обеспечивал 177 Нм крутящего момента вместо 210 Нм прототипа и 100 л. с. мощности вместо ожидаемых 150 л.с., как у шведского ДВС. Инжекторная система, которой позже заменили карбюратор, смогла немного исправить положение – 201 Нм и 145 л. с., соответственно.

Технические характеристики ЗМЗ 406 2,3 л/100 л. с.

Впервые в двигателе производителя ЗМЗ были использованы несколько передовых для того времени технических решений:

два впускных и два выпускных клапана на цилиндр;
электронные системы зажигания и впрыска;
схема газораспределительного механизма DOCH с двумя верхними распредвалами;
гидротолкатели вместо регулировки теплового зазора клапанов прокладками.

После внесенных изменений технические характеристики ЗМЗ 406 соответствуют приведенным в таблице значениям:

Изготовитель	ЗМЗ
Марка ДВС	406
Годы производства	1997 – 2008
Объем	2286 см 3 (2,3 л)
Мощность	73,55 кВт (100 л. с.)
Момент крутящий	177/201 Нм (на 4200 об/мин)
Вес	192 кг
Степень сжатия	9,3
Питание	инжектор/карбюратор
Тип мотора	рядный бензиновый
Зажигание	коммутаторное
Число цилиндров	4
Местонахождение первого цилиндра	ТВЕ
Число клапанов на каждом цилиндре	4
Материал ГБЦ	сплав алюминиевый
Впускной коллектор	дюралевый
Выпускной коллектор	литой чугунный
Распредвал	2 шт. схема DOCH
Материал блока цилиндров	чугун
Диаметр цилиндра	92 мм
Поршни	оригинальные
Коленвал	облегченный
Ход поршня	86 мм
Горючее	АИ-92/А-76
Нормативы экологии	Евро-3/Евро-0
Расход топлива	трасса – 8,3 л/100 км смешанный цикл 11,5 л/100 км город – 13,5 л/100 км
Расход масла	максимум 0,3 л/1000 км
Какое масло лить в двигатель по вязкости	5W30, 5W40, 10W30, 10W40
Какое масло лучше для двигателя по производителю	Liqui Moly, ЛукОйл, Роснефть
Масло для ЗМЗ 406по составу	зимой синтетика, летом полусинтетика
Объем масла моторного	6,1 л
Температура рабочая	90°
Ресурс ДВС	заявленный 150000 км реальный 200000 км
Регулировка клапанов	гидротолкатели
Система охлаждения	принудительная, антифриз
Объем ОЖ	10 л
Помпа	с пластиковой крыльчаткой
Свечи на ЗМЗ 406	отечественные А14ДВРМ или А14ДВР
Зазор свечи	1,1 мм
Цепь ГРМ	70/90 с башмаком или 72/92 со звездочками
Порядок работы цилиндров	1-3-4-2
Воздушный фильтр	Nitto, Knecht, Fram, WIX, Hengst
Масляный фильтр	с обратным клапаном
Маховик	7 отверстий со смещением, 40 мм внутренний диаметр
Болты крепления маховика	М12х1,25 мм, длина 26 мм
Маслосъемные колпачки	Goetze, светлые впускные, темные выпускные
Компрессия	от 13 бар, разница в соседних цилиндрах максимум 1 бар
Обороты ХХ	750 – 800 мин -1
Усилие затягивания резьбовых соединений	свеча – 31 – 38 Нм маховик – 72 – 80 Нм болт сцепления – 19 – 30 Нм крышка подшипника – 98 – 108 Нм (коренной) и 67 – 74 (шатунный) головка цилиндров – три стадии 40 Нм, 127 – 142 Нм + 90°

Заводской мануал содержит более точное описание параметров:

ЗМЗ 4063.10 – карбюратор, степень сжатия 8 для эксплуатации на топливе А-76, мощность 110 л. с., крутящий момент 186 Нм, вес 185 кг;
ЗМЗ 4061.10 – карбюратор, степень сжатия 8 под бензин А-76, мощность 100 л. с., крутящий момент 177 Нм, вес 185 кг;
ЗМЗ 4062.10 – инжектор, степень сжатия 9,3 под топливо АИ-92, мощность 145 л. с., крутящий момент 201 Нм, вес 187 кг.

Особенности конструкции

Официально двигатель ЗМЗ 406 стал третьим после 24Д и 402 в линейке силовых приводов Заволжского завода. Получил микропроцессорное зажигание, схему газораспределения DOCH с двухступенчатым цепным приводом.

Разработчиками по-прежнему использована рядная схема двигателя с 4 цилиндрами, но распредвалов стало два, они расположены сверху, внутри ГБЦ. Степень сжатия ДВС увеличена проектировщиками завода до 9,3 в базовой версии 4062.10 за счет центрального расположения свечи внутри камеры сгорания.

Надежность повышена за счет чугунного блока цилиндров без гильз, снижения хода поршня до 86 мм и веса всей группы ШПГ. Шатуны с болтами, коленвал и поршневые кольца сделаны из высокопрочных материалов, поэтому капитальный ремонт требуется реже.

Натяжители цепи автоматические, двойного действия – предварительный натяг пружиной, во время работы гидравликой. Степень очистки масла увеличена путем установки полнопоточного одноразового фильтра. Для навесного оборудования предусмотрен отдельный клиноременный привод. Прошивка ЭБУ соответствует версиям СОАТЭ, ИТЭЛМА VS5.6, МИКАС 5.4 или 7.1

Перечень модификаций ДВС

Изначально мотор проектировался инжекторным, поэтому версия 4062.10 считается базовой. Необходимость в карбюраторных модификациях 4061.10 и 4063.10 возникла позже. Их устанавливали на Газель, поэтому сохранив объемы камер сгорания, нужно было снизить эксплуатационные расходы владельца. Для этого руководство ЗМЗ снизило степень сжатия, чтобы перевести моторы на более дешевое топливо А-76.

С моторами 4061 и 4063 произведена обратная модернизация:

снижена мощность и крутящий момент;
обороты ХХ стали 750 мин -1 вместо 800 мин -1 ;
максимальный крутящий момент достигается на 3500 оборотах, а не на 4000.

Все остальное навесное расположено на тех же местах без изменений. Часть деталей взаимозаменяемая, за исключением ГБЦ и поршневой.

Плюсы и минусы

Отрицательной особенностью силового привода ЗМЗ 406 является низкое качество литья и неудачные технические решения:

высокий расход масла вследствие недоработанной конструкции колец;
низкий ресурс ГРМ привода из-за натяжителя, разборной блок-звезды и громоздкой конструкции в целом.

Расход топлива высокий, но это характерно для большинства моторов грузовиков.

Зато снижены вибрации, головка блока цилиндров не откручивается при эксплуатации, прокладку не нужно постоянно менять, а гайки протягивать. Ремонтопригодность всех узлов высокая, сама конструкция надежная и простая. Пользователь избавлен от необходимости через каждые 20000 пробега регулировать зазоры клапанов.

Список моделей авто, в которых устанавливался

Поскольку мотор ЗМЗ 406 имеет три версии, каждая из них использовалась на конкретных моделях авто производителя ГАЗ:

ЗМЗ 4062.10 – ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 г.);
ЗМЗ 4061.10 – ГАЗ 3302, 33023, 2705, 3221;
ЗМЗ 4063.10 – ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин.

В первом случае характеристики двигателя подходили для городского цикла представительских автомобилей чиновников и правительства. Карбюраторные модификации снижали эксплуатационный бюджет Газелей фургонов, грузопассажирских авто и грузовиков.

Регламент обслуживания ЗМЗ 406 2,3 л/100 л. с.

Согласно требованиям производителя, обслуживается двигатель ЗМЗ 406 в следующем порядке:

осмотр цепи ГРМ через 30000 пробега, замена через 100000 км;
замена масла и фильтра после 10000 км;
замена ОЖ примерно раз в два года или 30000 пробега;
подзарядка аккумулятора каждую осень, замена после 50000 км;
свечи зажигания хватают на 60000 пробега;
фильтр топливный приходит в негодность после 30000 км, воздушный – 20000 км;
катушки зажигания выходят из строя после 50000 пробега.

Производитель рекомендует использовать для движков качественную смазку, чтобы исправно работали гидрокомпенсаторы и маслонасос. Изначально система охлаждения имеет слабые места – радиатор и термостат. Все навесное оборудование высокоресурсное, за исключением помпы, полимерный ротор которой служит около 30000 км. Из-за большого веса мотора своими руками произвести капремонт очень сложно в гараже без тельфера.

Обзор неисправностей и способы их ремонта

В силу конструкционных особенностей мотор ЗМЗ 406 гнет клапана только при перескакивании цепи. Причем, повреждаются они друг о друга (впускные и выпускные при одновременном подъеме), а не о поршни. При обрыве цепи такой неприятности не случится.

Поскольку устройство ДВС частично скопировано с СААБ, а частично сохранена конструкция ЗМЗ 402, для него характерны неисправности:

Высокие обороты ХХ

1)поломка датчиков

2)нет контакта регулятора ХХ

3)порваны шланги картерной вентиляции

1)замена датчиков

3)замена шлангов

Отказ цилиндра

1)неисправность ЭБУ

2)выход из строя катушки

3)пробой наконечника свечи

4)поломка форсунки

1)замена блока управления

4)ремонт/замена форсунки

Неустойчивая работа ДВС

1)подсос воздуха

2)вода в топливном баке

1)восстановление герметичности, замена прокладок

2)слив бензина, просушивание бака

Мотор не запускается

1)выход из строя системы зажигания

2)нарушена подача топлива

1)замена катушки, контакта

2)замена фильтра, клапана редукционного, регулировка фаз, замена топливного насоса

Из-за большого диаметра поршней блок и ГБЦ чувствительны к перегреву, поэтому контролировать уровень рабочих жидкостей следует регулярно (масла и антифриза).

Варианты тюнинга мотора

Изначально двигатель ЗМЗ 406 позволяет увеличить мощность собственными силами до 200 – 250 л. с. Для этого используется механический тюнинг:

установка фильтра нулевого сопротивления;
снижение температуры воздуха во впускном тракте;
замена штатного карбюратора К-16Д Солексом (необходима регулировка винтами качества/количества).

Для микроавтобусов и грузовиков Газель тюнинг турбонаддувом малоэффективен, поскольку снижается эксплуатационный ресурс ДС и резко увеличивается расход топлива.

Таким образом, инжекторная модификация ЗМЗ 4062.10 и карбюраторные версии 4061.10, 4063.10 разработаны на основе шведского движка серии Н для грузовиков и представительского класса авто. Допускается тюнинг, прежде всего, для увеличения крутящего момента.

Газель двигатель змз-406 карбюратор

13 ноября 2012, 23:22 #1

всем привет. помогите разобраться газель утром не заводиться нет искры, но от прикуривателя заводится с пол пинка или с буксира, я уже поменял дважды замок, аккумулятор, стартер, все хорошо, но через пару дней опять по новой, и еще стреляет в глушитель я уже третий поставил, разрывает в клочья. провод от + акм к + модуля тоже уже кидал, но результата ноль, и еще стоит газ, мы вчера с женой ее по всему двору толкали в 6.30 утра, а она весит 2300, помогите я в долгу не останусь, просто уже запарился 4 электрика денег содрали, а результата ноль.

13 ноября 2012, 23:44 #2

seny, 13 ноября 2012, 23:22, #1

9 декабря 2012, 08:45 #3

такая же проблема. уже 3 раза трубу менял (разрывает) проверил ГБО в норме. заводится только с толкача на холодную. потом в течении дня заводится и на бензине и на газе.

ЗиЛ 5301 Бычок
ЗиС 101

9 декабря 2012, 09:06 #4

sttaryis, 9 декабря 2012, 08:45, #3

Глушитель рвет. Не работают выхлопные клапана,и на запуск тоже влияет, проверь для начала компрессию

9 декабря 2012, 13:40 #5

ОЛЕГатор, 9 декабря 2012, 09:06, #4

Глушитель рвет. Не работают выхлопные клапана, и на запуск тоже влияет, проверь для начала компрессию

почему с толкоча сразу заводится?

9 декабря 2012, 15:48 #6

sttaryis, 9 декабря 2012, 13:40, #5

почему с толкоча сразу заводится?

Все просто. ослабло натяжение ремня генератора. при этом свист – не факт.

19 декабря 2012, 12:46 #7

Кто может что подсказать или посоветовать газель 406 движок карбюратор карбюратор новый движок всё нормально заводиться как только поддаёшь оборотов искра куда-то убегает и машина глохнет . Жду совет заранее благодарен

3 марта 2013, 16:11 #8

seny, 13 ноября 2012, 23:22, #1

тажа проблема точь в точь если нашёл причину напиши уже пол года мучает

6 марта 2013, 12:26 #9

Привет всем.Если не заводится с ключа,а стартер крутит,смотри воздушную заслонку на карбюраторе,а точнее его регулировку.Если нет искры-посмотри приходит ли напряжение на катушки,если нет ,то первым что приходит на ум-датчик положения коленвала.Ну ,а самое простое проверь массу на двигателе и повнимательней.И почисти ,а не визуально посмотри.

30 сентября 2013, 16:36 #10

проблема с газелью 406 карбюратор то заводится то нет иногда стреляет в глушитель сегодня утром завелась доехал до места заглушил и всё разрядился аккамулятор столчка с пол оборота завелас приехал домой постоял заглушился завёлся и так несколько раз всё в порядке поехал в магазин заглушил заводить аккамулятор ели ели тянет после пары выстрелов в глушак завелась и так уже пару месяцев задолбался началось после замены прокладки под головкой целиндров и шлифовки головки после проверял все метки менял свечи провода толку ноль ощущение что паразитка живёт своей жизнью когда хочу тогда вожу

30 сентября 2013, 20:51 #11

Вроде позднее зажигание, когда в глушак стреляет.

Свердловская обл. г. Каменск-У

Daewoo Matiz 0,8 Mx

2 октября 2013, 08:41 #12

Проверь подключены ли датчики детонации, их два справа на двигателе, также проверь работу ГЕНЕРАТОРА, напряжение должно быть в норме, иначе может мудрить зажигание (бывает из-за плохого контакта в замке зажигания или предохранителях, при включенном вентиляторе обогревателя ).

9 апреля 2014, 16:06 #13

парни а у меня бенз из карба выкидывает весь,НЕЗАВОДИТЬСЯ МАРТЫШКА,что делать уж и незнаю

9 апреля 2014, 16:07 #14

принц на газели, 9 апреля 2014, 16:06, #13

парни а у меня бенз из карба выкидывает весь,НЕЗАВОДИТЬСЯ МАРТЫШКА,что делать уж и незнаю

10 апреля 2014, 13:52 #15

Хочешь проблем ,возьми Газель.

8 мая 2014, 10:49 #16

привет вам.из газелькой таже история-рвет глушак.прычина.топливо незгорает наливает в глушак-пры первом прорыве искры запал в гушаке.вот и рвет.днем езит как нада заводица отлично и холодной но стоит постоять ночку примернно 10-20 часиков и пипец.нет искры на свечы-мозги невыдают.ток сгорки когда помощ стартеру-буксиром.–прычина розряд ак-б.нет норм заряда и мозги недают искру.добавлю ак-б.100 постаил новую.упираеца аж в фару.вопрос куда идет розряд ак-б.есль зажыгание выключенно.

Свердловская обл. г. Каменск-У

Daewoo Matiz 0,8 Mx

9 мая 2014, 08:32 #17

Могу посоветовать вот что: возьми лампочку типа стоп сигнала или переноску, затем по очереди , при выключенном ключе зажигания, вынимай предохранители,а вместо них подключай лампочку–где загорится по той цепи и идёт разряд аккумулятора. Скорее всего разряд из-за грязи в разъёмах на фонари.

Восточный край Воронежской обл

9 мая 2014, 10:08 #18

lim, 8 мая 2014, 10:49, #16

А никуда он не уходит! Генератор расчитан максимум до 75 аком. А тут мало того, что не заряжается, так еще и со светом круглосуточно. Попробуй с утра другой акомулятор. Или со своего на ночь клемы скинь.

5 июня 2014, 12:23 #19

Помогите, подскажите! Плохо заводится на холодную, когда едем дергается. Правда двигатель 406. Кто сможет подскажите! Поменяли датчик кислородный, датчик положения коленчатого вала, датчики на термостате. Что еще может быть?

20 июля 2014, 22:30 #20

Подскажите, что делать на холодную в двигатели давление поднимается с запозданием. Поменяли мас. фильтр мас.насос.не помогает.

Восточный край Воронежской обл

20 июля 2014, 22:44 #21

ГАЗляля, 20 июля 2014, 22:30, #20

Как ведёт себя стрелка, лампочка?

20 июля 2014, 22:45 #22

ГАЗляля, 20 июля 2014, 22:30, #20

Проверте на механическом датчике если тоже самое то вкладыши попробывать поменять и масло какое залито?

21 июля 2014, 09:41 #23

Масло заливал полу синтетику (зик ,лукойл).Каждый холодный запуск примерно как при замене масла поднимается давление, при замене масляного фильтра почему то в нем не было ни капли масла.

5 декабря 2014, 12:32 #24

sttaryis, 9 декабря 2012, 08:45, #3

Парни не знаю даст вам мой совет или нет! история ваших двигунов может быть такая:если у вас плохое давление или не работаю гидрокомпенсаторы. может быть такая причина рвет глушак т.к долгое время не заводиться дв., а бенз куда то уходит. причина гидрики работают за счет давления масла и они автоматически откр. и закр. клапана, если я не прав отпишите пожалуйста! то есть регулируют зазор

Chevrolet Niva LC
Vortex Estina

5 декабря 2014, 15:38 #25

Хлопки в глушители, это взрывается не сгоревшее топливо. Причины:

Не работает свеча, не работает форсунка (заклинила в открытом состоянии), неправильный зазор в трамблёре, позднее зажигание, высокий уровень топлива в карбюраторе, прогорел выпускной клапан. Если установлено ГБО, запуск рекомендуется на бензине.

Какой карбюратор поставить на газель 406 двигатель

БУДУ ОЧЕНЬ БЛАГОДАРЕН

Maks_Nedopekin
15 сентября 2012, 20:55

Timour_Aleksandrovich
15 сентября 2012, 21:00
v

ну можно 07 солекс но лучше 08 тока наверно жиклеры нивские или газелевские втыкать надо)

а один мастер мне сказал што вообще лучше всего карб 2141 но като еще переделаный я хз мне кажеться 08 лучше)
свернуть ветку

С самого начала выпуска «Газель» оснащалась лишь двигателем ЗМЗ 402, но с 1996 года на машину стали серийно устанавливать мотор ЗМЗ 406. ДВС оснащался электронной системой зажигания, но в отличие от «Волги», на которой уже был инжектор, на «Газели» решили оставить карбюратор.

Установленный на Газель 406 двигатель

К151Д

Для «Газели» с 406-ым двигателем был предусмотрен свой карбюратор, и он несколько отличался от «Волговского», который шел с 402-ым мотором. Маркировка у карбюраторов тоже была разная, у «Волги» – модель К151С, у «Газели» – К151Д. Внешне устройства совершенно одинаковые, разница лишь в начинке. В модели К151Д носики насоса-ускорителя впрыскивают топливо сразу в обе камеры карбюратора, на К151С – только в первую камеру. Еще у карбюраторов разные сечения жиклеров.

У карбюраторных ЗМЗ 406 на «Газели» отмечается одна проблема – довольно большой расход топлива Газели, особенно, когда автомобиль груженый, и едет на скорости выше 60 км/час. Проблема присутствует до сих пор, и каждый хозяин коммерческого автомобиля пытается решить ее по-своему.

Солекс 21073

Одно время было модным устанавливать на «Газель» ДААЗовский карбюратор «Солекс 21073». Карбюратор продавали в автомагазинах даже с переходником в комплекте под ГАЗовский воздушный фильтр, первоначально он предназначался для установки на «Волгу» с мотором ЗМЗ 402. Но мода эта, однако, достаточно быстро прошла. Призванный экономить топливо, «Солекс» быстро засорялся.

Вместо экономии «жрал» топлива еще больше, чем К151Д, при этом машина нормально ехать не хотела. Типичной проблемой в модели «карба» 21073 было засорение жиклера холостого хода на электромагнитном клапане, и при его загрязнении мотор вообще отказывался работать на холостых оборотах – постоянно глох и не развивал мощности.

Неисправности карбюратора

Что делать, если карбюраторная «Газель» стала заметно больше нормы расходовать топливо?

Так выглядит карбюратор солекс 21073 для Газели

Неисправности происходили следующие:

Засорение жиклеров. Причем (следует обратить внимание), засорялись в первую очередь не топливные жиклеры главной дозирующей системы, как все обычно предполагали, а каналы холостого хода под регулировочными винтами. Интересно – засоряется ХХ, а не работает двигатель нормально на средних оборотах, и при этом идет большой расход топлива;
Рвется мембрана ускорительного насоса, или забивается носик ускорителя. Насос-ускоритель перестает работать. Как результат, при резком газе возникает провал;

Мембрана ускорительного насоса для карбюратора Солекс

Проблемы с «карбом» возникают еще всякие, но вышеперечисленные «болячки» встречаются чаще. Кстати, любая из неисправностей карбюратора неизменно ведет к увеличению расхода топлива, вот почему для автовладельцев «Газелей» это устройство и доставляет немало головной боли.

Регулировка

Напрямую расход топлива зависит от регулировки даже в том случае, если карбюратор абсолютно исправен.

Внешняя регулировка в устройстве предусмотрена только одна – это холостой ход. Как ее выполнить правильно:

Запускаем мотор и прогреваем до горячего состояния, регулировку в дальнейшем выполняем на холостом ходу;
Откручиваем винт количества (большой винт с пружиной) и винт качества до момента, когда двигатель наберет максимальные обороты;
Равномерно закручивая оба винта, находим положение, когда двигатель начинает работать с минимальными перебоями;
Винтом количества устанавливаем чуть повышенные обороты, в этот момент винтом качества добиваемся устойчивой работы мотора, но при этом нужно стараться, чтобы винт качества был откручен по минимуму (насколько это возможно);
Отрегулировав качество, винт количества заворачиваем до получения оптимальных оборотов холостого хода (700-750 об/мин).

Если в карбюраторе или двигателе есть неисправности, влияющие на стабильность холостых оборотов, регулировать холостой ход нет смысла – необходимо сначала устранить неполадки.

Причин нестабильной работы ДВС много – начиная от элементарно неработающей свечи зажигания или пробивающего высоковольтного провода, заканчивая прогоревшим выпускным клапаном или поршнем.

Если снять крышку корпуса карбюратора, можно отрегулировать уровень бензина в поплавковой камере. Регулировка производится с помощью подгибания язычка на поплавке.

Расход топлива – по заводским нормам и реальный

По техническим паспортным данным расход топлива на скорости 60 км/час с двигателем ЗМЗ 4063 и ЗМЗ 4061 составляет 10,5 л, на скорости 80 км/час – 13 л. Но при контрольном замере не учитываются многие факторы:

Загруженность авто;
Погодные условия;
Дорожная обстановка;
Техническое состояние автомобиля.

В эти нормы можно уложиться, если автомобиль будет эксплуатироваться летом на сухой дороге, при этом без груза и в полностью исправном состоянии. Многое еще зависит от стиля езды. Чем резче водитель нажимает на газ, тем больше расходуется топливо. Зависит расход бензина также от его качества. Замечено, что топливо с более высоким октановым числом меньше расходуется. Поэтому для «Газели» предпочтительнее заливать горючее марки Аи-95 вместо Аи-92.

Таблица сравнения расхода топлива в различных модификациях автомобиля Газель

Обзор карбюратора серии ZMZ 406

Карбюратор ZMZ 406 выпускается с 1996 года и с тех пор зарекомендовал себя как хорошая надежность и простота. Его надежность, она значительно превышает устаревший двигатель zmz 402 для газа, который после разрыва начинается с трудом.

Серия двигателей серии 406

Общие характеристики

Двигатель zmz 406 представляет собой карбюратор, четырехцилиндровый, а также встроенный в микропроцессорную систему зажигания. Zmz 406 с карбюратором рассчитан на 110 литров. с., а с инжектором. 145 литров. из. Кроме того, модификации форсунок имеют различные экологические стандарты. Например, zmz 4062.10. 0-й класс и zmz 40621.10. класс Euro-2. Дополнительное масло в запасной части 406 является масляным радиатором, поскольку 6-й двигатель не нагревается. В zmz 405 масляный радиатор не выполняет свои функции, и двигатель перегревается в жару и не запускается естественным образом.

Смотрите:

С карбюратором 406 не требует такой стоимости при оснащении газовым оборудованием. И это преимущество относится к пропану и метану, но с увеличением класса экологических стандартов стоимость газового оборудования также будет возрастать.

Стоимость бензинового карбюратора 406 напрямую зависит от условий и способа вождения, а также от поры года. Система зажигания карбюратора 406 считается достаточно надежной. Двигатель сможет достигать скорости до 500 тысяч километров, используя высококачественную нефть и бензин, а также осторожное обращение с педалью.

Газель

Модель zmz 40524.10. это известная карбюраторная газель. Бренд автомобилей. «Газель». один из самых популярных и доступных в России грузовиков, изначально предназначенных для перевозки не очень больших грузов. Из-за огромного числа таких машин мы рассмотрим несколько нюансов различных систем газелей. Например, микропроцессорная система зажигания, которая установлена на модели 406.

Если водитель утверждает, что его машина делает некоторые хлопки, дергается и теряет свою силу. В этом случае необходимо проверить систему питания, двигатель и систему зажигания. Газоанализатор не проверял карбюратор во время работы 1-й и 2-й камер, отключений, обогащения и во время холостого хода и не обнаружил нарушений. Затем проверьте двигатель. При проверке компрессии никаких сбоев не обнаружено, но отклонения от нормы были обнаружены в следующий раз. Был сделан вывод, что водителям не нравились рывки и хлопки из-за прыжка зубов верхней цепи.

Карбюратор от Порошина Наиль Мухаметовича на газель 406 двигатель в Казахстан

А к Наилю в гости снова приехал его подписчик Иван из Ульяновска. На этот раз на своей Газели.Как-то очень.

Живой пример установки карбюратора 4178-40 на Газель!

Замена карбюратора К 151 ГАЗель Группа в

Серия карбюраторов серии 406

Смотрите:

Что делать, если я потеряю власть газели?

С самого начала необходимо проверить, как функционирует диагностическая схема и бортовая диагностическая система, потому что, когда активируется режим движущегося изображения, необходимо получить код для нарушения функционирования. 12. Для считывания кода необходимо закрыть 10-й и 12-й контакты диагностической панели. С помощью диагностического тостера измеряются параметры датчиков двигателя, а затем их сравнивают с типичными значениями средних двигателей. Наиболее распространенной причиной снижения мощности автомобиля является загрязнение трубки, которая соединяет впускной коллектор и датчик давления.

Система зажигания для газели

Микропроцессорная система зажигания запустит рабочую жидкость в цилиндрах и задает требуемый момент зажигания автомобиля для всех режимов работы двигателя. Система зажигания выполняет функцию регулирования работы экономайзера принудительного простоя. Благодаря системе зажигания работа двигателя становится более экономичной, контролируется соблюдение всех стандартов токсичности выхлопных газов, детонация устраняется и увеличивается мощность автомобиля. Если сравнить классическую систему с этим, то эта система зажигания намного надежнее и долговечна. Здесь можно носить только свечи зажигания.

Как работает диагностический режим?

Когда система зажигания включена, сигнальная лампа начинает светиться. В этот момент начинает работать диагностическая система. Если вся система находится в рабочем состоянии, лампочка перестанет светиться, и в противном случае она будет продолжать гореть. То есть вымершее сигнальное устройство указывает, что система зажигания абсолютно безупречна.

Серия карбюраторов серии 406

Почему двигатель 406 иногда не запускается во время замораживания?

Наиболее распространенные причины, по которым двигатель 406 не запускается:

Двигатель ЗМЗ-406

ЗМЗ-406 — линейка рядных 4-цилиндровых 16-клапанных бензиновых автомобильных двигателей внутреннего сгорания производства ОАО «Заволжский моторный завод». Двигатель ЗМЗ-406 первоначально проектировался для установки на перспективную модель ГАЗ-3105. Первые прототипы двигателя появились в 1993 году, начало мелкосерийной сборки в 1996 году, выход на главный конвейер в 1997 году.

Двигатель изначально создавался под современные системы питания и зажигания, управляемые микропроцессором; карбюраторные варианты появились позже (инжекторная версия — ЗМЗ-4062.10, карбюраторные — ЗМЗ-4061.10 и 4063.10). Впервые в российском двигателестроении в конструкции ЗМЗ-406 были применены: 4 клапана на цилиндр, гидротолкатели, 2-ступенчатый цепной привод 2 распредвалов, электронная система управления впрыском топлива и зажиганием.

Технические характеристики

Производство	ЗМЗ
Марка двигателя	ЗМЗ-406
Годы выпуска	1997-2008
Материал блока цилиндров	чугун
Система питания	инжектор/карбюратор
Тип	рядный
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Диаметр цилиндра, мм	92
Степень сжатия	9.3 8*
Объем двигателя, куб.см	2286
Мощность двигателя, л.с./об.мин	100/4500* 110/4500** 145/5200
Крутящий момент, Нм/об.мин	177/3500* 186/3500** 201/4000
Топливо	92 76*
Экологические нормы	Евро 3
Вес двигателя, кг	185* 185** 187
Расход топлива, л/100 км — город — трасса — смешан.	13.5 — —
Расход масла, гр./1000 км	до 100
Масло в двигатель	5W-30 / 5W-40 / 10W-30 / 10W-40 / 15W-40 / 20W-40
Сколько масла в двигателе	6
При замене лить, л	5.4
Замена масла проводится, км	7000
Рабочая температура двигателя, град.
Ресурс двигателя, тыс. км — по данным завода — на практике	150 200+

* — для двигателя ЗМЗ 4061.10
** — для двигателя ЗМЗ 4063.10

Модификации ДВС 3M3-406

3M3-4062.10 – инжекторный мотор под бензин АИ-92. Обладает степенью сжатия – 9,3. Мощность – 150 л.с. Для легковых автомобилей и микроавтобусов ГАЗ 31054 комплектации Люкс; ГАЗ 3102 (1996 – 2008 гг).
3M3-40621.10 – модификация двигателя 3M3-4062.10, соответствующая экологическому стандарту «Евро-2».
3M3-4063.10 – карбюраторный вариант мотора, предназначенный для установки на лёгкие коммерческие грузовики и микроавтобусы ГАЗ 3302, 33023, 2705, 3221, 32213, 322132, 32214, СемАР 3234, Рута, Богдан и Дельфин. Снижена до 8 степень сжатия под бензин А-76. Мощность – 110 л.с.
3M3-4061.10 – карбюраторный двигатель для лёгкого коммерческого транспорта ГАЗ 3302, 33023, 2705, 3221. Снижена до 8 степень сжатия под бензин А-76. Мощность — 100 л.с.

Распространенные неисправности и эксплуатация

Чаще всего владельцы жалуются на капризные карбюраторные версии;
Низкой надежностью обладает цепь ГРМ (при обрыве клапана не гнет);
Много проблем доставляет система зажигания, чаще всего — катушки;
Гидрокомпенсаторы обычно служат не более 50 000 км, а затем начинают стучать;
Быстро залегают маслосъемные кольца и начинается масложор.

Карбюраторный 406-й мотор менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.

Инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева):
1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания.
Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа):
1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос.
Поперечный разрез ЗМЗ-4061.10 и 4063.10:
1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.

Читать еще: Нива с приоровским двигателем видео
