Наборы (комплекты) прокладок для ремонта двигателя подразделяются на:

Верхний набор прокладок. Включает в себя прокладки и уплотнения, относящиеся к головке блока цилиндров, а так же узлам и агрегатам, крепящимся к ней. Как правило прокладка головки блока включается в верхний набор прокладок. Исключение составляют отдельные случаи, когда конструкцией двигателя предусмотрен подбор прокладки головки блока по толщине (например для дизельных двигателей).
Нижний набор прокладок. Включает в себя прокладки и уплотнения, относящиеся к блоку цилиндров, а так же узлам и агрегатам, крепящимся к нему.
Полный набор прокладок. Включает в себя прокладки и уплотнения, которые содержатся в верхнем и нижнем наборах прокладок. Как правило, приобретая полный набор прокладок, Вы освобождаете себя от сложного и зачастую дорогостоящего, поштучного подбора прокладок и уплотнений. Наши основные поставщики упаковывают в свои наборы все необходимое для капитального ремонта двигателя.

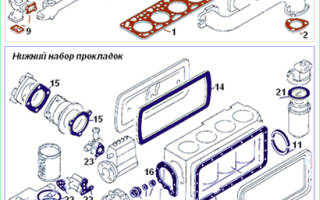

На примере двигателя Mercedes OM 314 мы разберем основные прокладки включаемые в верхний и нижний наборы прокладок:

Верхний набор прокладок:

Прокладка головки блока цилиндров
Прокладка приемной трубы
Прокладка коллектора (выпуск)
Прокладка клапанной крышки
Прокладка коллектора (впуск)
Прокладка маслоналивной горловины
Маслосъемные колпачки (сальники клапанов)
Уплотнительное кольцо под сечу накаливания
Прокладки для установки топливной аппаратуры

Нижний набор прокладок:

Прокладка поддона
Заднее уплотнение коленвала (сальник/набивка)
Вставки для уплотнения поддона двигателя
Уплотнение сливной пробки поддона
Прокладки боковых крышек рубашки охлаждения
Прокладки воздушного компрессора
Прокладка крепления водяного насоса
Ремкомплект водяного насоса
Прокладка картера привода ГРМ
Прокладка крышки картера привода ГРМ
Передний сальник коленчатого вала
Прокладка крышки топливного фильтра
Прокладки масляного фильтра
Прокладка топливного насоса
Прокладки масляного фильтра

Наш Интернет – Магазин уже длительное время сотрудничает с самыми известными и качественными поставщиками ремонтных уплотнений для ремонта двигателя. Наборы прокладок изготовленные на заводах наших производителей поставляются на самые известные сборочные конвейеры мира. В нашем магазине вы можете приобрести наборы прокладок:

Верхние наборы для грузовых двигателей
Нижние наборы для грузовых двигателей
Полные наборы для грузовых двигателей
Полные наборы для легковых двигателей
Верхние наборы для легковых двигателей
Нижние наборы для легковых двигателей
Полные наборы для легковых японских двигателей
Верхние наборы для легковых японских двигателей

Нашими поставщиками наборов прокладок для ремонта двигателя являются:

Прокладка головки блока цилиндров двигателя – почему выходит из строя и как ее заменить?

Какую роль играет прокладка головки и как она устроена? Каковы симптомы повреждения прокладки головки? Как заменить поврежденную прокладку головки? Сколько стоит заменить прокладку головки блока цилиндров?

Прокладка головки – часть, полная противоречий. Это незаметно и заметно, но все боятся его провала. B все же она ломается. Это не очень серьезно само по себе, но затраты на ее замену очень высоки.

Прокладка головки – где она установлена, какую роль она играет и как она устроена?

Где героиня нашей статьи установлена в двигателе? Как следует из названия – под головкой двигателя. Точно – между головкой и блоком цилиндров.

Какова цель использования прокладки головки блока цилиндров? Для бензиновых и дизельных двигателей герметичность чрезвычайно важна. Это один из ключевых параметров, обеспечивающих правильную работу силового агрегата, а также всех систем, обеспечивающих его работу – системы охлаждения, подачи топлива, смазки и выхлопа. Это еще более важно, потому что все основные системы работают под высоким давлением. Прокладка под головкой герметизирует камеру сгорания, защищает от утечки выхлопных газов и герметизирует двигатель от утечек и смешивания охлаждающей жидкости и моторного масла.

Как выглядит прокладка головки двигателя? Она плоская, на ее концах имеется резиновая прокладка, а в самой прокладке – целый ряд отверстий. Самое большое – уплотнение отдельных цилиндров. Меньшие из них – это отверстия для охлаждающей жидкости, проходы для моторного масла и отверстия для крепежных винтов.

Прокладка головки должна быть достаточно гибкой, чтобы идеально совмещать верхнюю поверхность корпуса и нижнюю поверхность головки одновременно, независимо от преобладающих условий.

И прокладка не требует технического обслуживания. Конечно, пока не сломается. Но после замены она снова не требует технического обслуживания.

Но это еще не все. Прокладка должна быть прижата к верхней части блока и нижней части головки, но не может прилипать к ним. Это, в свою очередь, облегчает сборку и разборку головки двигателя.

Каждую минуту работы двигателя на него воздействуют агрессивные химические вещества из топлива, охлаждающей жидкости и масла, выхлопных газов при сильном, постоянно меняющемся давлении (до 190 бар) и при высокой температуре, также изменяющейся до 3000 градусов Цельсия. это дополнительно подчеркивается чугунными корпусами двигателей и их металлическими (часто алюминиевыми) головками и стальными болтами, соединяющими корпус с головкой. Итак, как можно предположить, что такая прокладка может работать в течение всего технического срока службы двигателя? Ну, во многих случаях это возможно. Во-первых, благодаря использованию соответствующих материалов (когда производитель автомобилей заказывает хорошие детали для первой сборки), а во-вторых, благодаря правильной работе двигателя автомобиля, без лишних перегрузок. И сам двигатель тоже должен быть без дефектов.

Из чего сделаны современные прокладки? Это так же, как другие уплотнения, например, под крышкой клапана, только из резины? Нет. Ни одна резина не выдержит таких условий. Давайте рассмотрим наиболее часто используемое решение, то есть прокладку головки из металла и состав. Материал подложки – тонкий стальной лист диаметром 0,3 миллиметра. Листовой металл покрыт композитным материалом снизу и сверху. В свою очередь, на нем есть пластиковый слой. Его задача – обеспечить лучшее сцепление прокладки с поверхностью головки цилиндров и блока цилиндров и устранить неровности. Отверстия в отдельных цилиндрах закрыты стальной и алюминиевой лентой.

Кроме того, каналы потока моторного масла и охлаждающей жидкости закрыты. Здесь используется эластомерный материал.

Прокладка головки – какова ее долговечность?

Какова долговечность прокладки головки? Как и предполагалось, она должна прослужить столько же, сколько и весь двигатель. На практике для безнаддувных двигателей до 350 – 400 тысяч. км пробега.

Однако можно предположить, что после превышения 250 000 км пробега, риск ее повреждения возрастает.

Иногда это ломается намного быстрее. В чем причина? Например, слишком высокая температура внутри двигателя. Уплотнение устойчиво к высоким температурам, но иногда этого достаточно. Давайте рассмотрим наиболее распространенные причины повреждения прокладки головки.

Проектные ошибки, допущенные производителем силового агрегата – пример – двигатель 2,5 Т, используемый в автомобилях Subaru. Повреждение прокладки под головкой произошло после 50 – 60 тысяч. км, после замены неисправность вернулась после пробега того же пробега. Из-за структурного дефекта уплотнение находилось под слишком большим давлением и температурой. Проблема была устранена с помощью крепежных винтов другого типа.
Перегрев двигателя из-за низкого качества охлаждающей жидкости или воды
Перегрев двигателя из-за отказа вентилятора радиатора или насоса охлаждающей жидкости
Перегрев двигателя из-за перегрузки недогретого двигателя или его спортивной работы
Неправильная установка впрыска топлива, что является причиной слишком высокого давления зажигания
Неправильная сборка прокладки под головкой, недостаточное затягивание крепежных винтов, использование старых крепежных винтов, другие ошибки сборки.
Плохо отрегулированная установка для сжиженного газа
Плохой чип-тюнинг двигателя
Проблемы с системой впрыска в дизельных двигателях

Читать еще: Поменял подушки двигателя вибрация по кузову

Симптомы отказа прокладки головки блока цилиндров. Каковы могут быть последствия этого отказа?

Из-за износа или нежелательных условий прокладка головки теряет герметичность. Каковы последствия этого?
Пониженное давление сжатия в одном или нескольких цилиндрах, что вызывает снижение мощности двигателя.
Проникновение моторного масла в охлаждающую жидкость и большие потери моторного масла, что в свою очередь приводит к снижению эффективности системы охлаждения. Снижение уровня масла создает риск ускоренного износа или заклинивания двигателя.
Охлаждающая жидкость поступает в моторное масло и разбавляет его. Моторное масло теряет свои защитные свойства, что приводит к ускоренному износу и заклиниванию силового агрегата.

Симптомы повреждения прокладки головки. Что может означать, что прокладка в нашей машине была повреждена?

Неравномерный двигатель на холостом ходу
Уменьшенная мощность двигателя
Выхлопные газы белого цвета
Потеря охлаждающей жидкости в системе охлаждения, несмотря на отсутствие утечек
Масляные пятна в охлаждающей жидкости
Увеличенное потребление моторнго масла
Выброс хладагента и его кипение – это обычно признак того, что дымовой газ поступает в систему охлаждения
Запах выхлопных газов в охлаждающей жидкости
Твердые резиновые трубы системы охлаждения (как будто они лопнут)
Жирная слизь, накапливающаяся под крышкой заливной горловины моторного масла
Жирная маслянистая коричневая охлаждающая жидкость под крышкой расширительного бачка

Не стоит сразу паниковать и предполагать наихудший сценарий. Некоторые из вышеперечисленных симптомов могут быть вызваны диаметрально различными недостатками.

Как диагностировать неисправность прокладки головки блока цилиндров?

Используются несколько методов исследования.
Проверка состояния охлаждающей жидкости и моторного масла
Измерение давления сжатия (компрессия двигателя)
Испытание масла в цилиндре, в котором было обнаружено низкое сжатие. В него наливается небольшое количество моторного масла, и его поведение наблюдается при колебаниях давления (в автомобилях, где нет проблем с прокладкой, оно должно быстро увеличиваться)
Добавление реакционной среды к охлаждающей жидкости, которая обнаруживает углекислый газ в системе охлаждения
Как долго вы можете ездить с поврежденной прокладкой головки? Неисправность должна быть устранена как можно скорее, поскольку приводной блок может заклинивать.

Перед заменой прокладки головки:

Откручиваем верхние крышки двигателя
Снимите впускной и выпускной коллекторы
Снимите компоненты системы зажигания с головки двигателя – катушки зажигания и свечи зажигания или провода высокого напряжения и свечи зажигания.
Снять зубчатый механизм
Снимите датчики, в том числе давление масла, температуру охлаждающей жидкости
Выкрутите болты крепления головки блока цилиндров к блоку двигателя (штифты)
После снятия головки старая прокладка снимается.

Необходимо выполнить дополнительные действия, такие как:

Очистка верхней части блока двигателя от остатков старой прокладки и обезжиривание поверхности
Проверка головки двигателя на наличие утечек и других компонентов..
Может потребоваться замена уплотнений клапана
Необходимо использовать новые крепежные винты – штифты

Новая прокладка головки выбрана с использованием каталожного номера. Однако, если была запланирована верхняя поверхность блока двигателя или нижняя головка, механик должен выбрать новую прокладку с большей толщиной.

Очень важно затянуть винты (штифты), крепящие головку к блоку цилиндров. Необходимо использовать динамометрический ключ и затянуть винты в порядке и моменте, указанном производителем. Винты затягиваются либо крестообразно (изнутри наружу головки), либо спирально (изнутри наружу). В любом случае необходим доступ к технической информации производителя автомобиля, в которой представлены точные данные по установке.

Замена прокладки головки также включает в себя ряд дополнительных этапов и, как следствие, затраты. Например:

Замена привода ГРМ (ремня или цепи) вместе с насосом охлаждающей жидкости и, возможно, сопутствующими элементами (шкивы, направляющие и т. Д.).
Промывка системы охлаждения остаточным маслом
Промывка системы смазки двигателя остаточной охлаждающей жидкостью
Использование новой охлаждающей жидкости
Применение нового моторного масла с фильтром

Замена прокладки головки блока цилиндров лучше всего поручить специалистам, поскольку при этом ремонте крайне важно получить доступ к технической информации производителя модели автомобиля (а не делать это, как в «других автомобилях»), а также иметь надлежащие инструменты и опыт. Помните, что неправильная или небрежная установка прокладки под головкой может привести к невозможности возврата.

К сожалению, вы также не можете сэкономить на замене привода ГРМ и насоса охлаждающей жидкости. Отказ от этого и установка старого ремня или цепи могут вызвать дальнейшие проблемы в ближайшем будущем.

Что еще стоит запомнить? Там нет чудесных химических веществ, которые будут ремонтировать поврежденную прокладку головки.

Единственный способ устранить повреждение – заменить на новое. И это можно сделать только в профессиональной мастерской.

Прокладки для двигателя: назначение, виды и особенности автомобильных прокладок

Как известно, весь автомобиль в целом и сам автомобильный двигатель является совокупностью множества металлических, пластиковых, резиновых и других деталей. Что касается ДВС, помимо элементов из металла и различных сплавов, в устройстве силовой установки активно используются различные уплотнительные элементы и прокладки.

При этом далеко не все автовладельцы до конца понимают, для чего нужны прокладки в двигателе, а также какие автомобильные прокладки бывают и как меняются подобные элементы. В этой статье мы намерены рассмотреть эти вопросы более подробно.

Прокладки на двигатель: основные функции

Как и в любом другом случае, главной задачей прокладки является обеспечение герметичности того или иного узла, устройства или механизма. Двигатель внутреннего сгорания не является исключением.

Внутри этого сложного механизма во время работы постоянно циркулируют технические жидкости. Более того, указанные жидкости находятся под определенным давлением. Для того чтобы указанное давление сохранялось на нужном уровне, а также не происходило утечек жидкостей из корпуса, необходима герметичность.

Как видно, прокладки позволяют не допустить различных утечек рабочих жидкостей и смазок из механизмов, а также предотвратить попадание пыли, влаги и грязи снаружи. Использование прокладок позволяет добиться идеального и плотного прилегания двух поверхностей, нивелируя определенные погрешности их обработки.

Читать еще: Каталог запчастей на двигатель

Прокладка способна повторять форму деталей, при этом благодаря мягкости и эластичности удается сгладить неровности, шероховатости и другие мелкие дефекты. Получается, решение уплотняет корпус, герметизирует внутренние узлы мотора, предотвращает протечки технических жидкостей.

Типы прокладок двигателя автомобиля

Как уже было сказано, форма прокладки, а также материал изготовления, напрямую зависят от того, в какой среде данному элементу придется находиться и какую функцию он будет выполнять.

Одни прокладки нужны для того, чтобы удерживать технические жидкости внутри корпуса (например, моторное масло, жидкость системы охлаждения).
Другие необходимы для максимального уплотнения участков, где соприкасаются детали. Такие прокладки дополнительно испытывают серьезные нагрузки от внутреннего давления, находятся в условиях высоких температур.

Наглядно данный тип прокладок представляет прокладка головки блока цилиндров, которая условно даже является некоторой частью камеры сгорания, в ней также выполнены каналы для движения охлаждающей жидкости и смазки.

Еще одним типом прокладок, который более известен среди водителей и механиков под названием сальник, являются уплотнители, которые установлены в местах контакта подвижных деталей с неподвижными элементами.

Это значит, что прокладки не взаимозаменяемы на разных моторах, то есть приобретать для их ремонта нужно только такие элементы, которые подходят для конкретной модели того или иного силового агрегата. Давайте остановимся на разных типах автомобильных прокладок для двигателя более подробно.

Прокладка ГБЦ

Указанная деталь устанавливается в том месте, где соединяется блок цилиндров и головка блока. Данная прокладка находится в тяжелых условиях, так как в месте ее установки проходят каналы жидкостной системы охлаждения, системы смазки двигателя. Также она выступает в роли уплотнителя камеры сгорания, удерживая высокое давление и испытывая значительный нагрев.

Сегодня принято делить такие прокладки с учетом материала их изготовления на два типа. Прокладки головки блока бывают

Что касается металлических прокладок ГБЦ, этот тип изделий встречается наиболее часто. Прокладка многослойная, изготавливается из тонкой листовой стали, медных сплавов и т.п. Те участки, которые уплотняют прилегающие поверхности, обычно дополнительно покрыты специальными составами, напоминающими плотную резину. Это обеспечивает максимум уплотнения.

Указанный тип прокладок отличается высокой износостойкостью и большим сроком службы. Стальные изделия встречаются чаще, так как их производство дешевле изготовления элементов из меди.

Ко второму типу относятся неметаллические прокладки головки блока, которые дополнительно делятся на асбестовые изделия, а также безасбестовые прокладки ГБЦ. В первом случае материалом изготовления является листовой асбест. Обычно отверстия од цилиндры на таких прокладках армируют при помощи стальных колец, которые находятся на кромке в месте среза. Аналогичные кольца имеются и в месте изготовления отверстий под болты.

Еще прокладки бывают из прессованной резиновой смеси, в которую производится добавка асбестового волокна, графитового порошка и т.д. Отдельно выделяют также паронитовые прокладки ГБЦ, которые имеют более высокую конечную стоимость, при этом отличаются улучшенной износостойкостью.

При обтяжке головки в обязательном порядке нужно придерживаться схемы затяжки (последовательности), а также затягивать крепежи с нужным усилием (момент затяжки) при помощи динамометрического ключа.

Также во время ремонта двигателя нужно понимать, что прокладка ГБЦ меняется на новую, причем каждый раз после того, как снималась головка блока и независимо от состояния детали. Дело в том, что после обтяжки уплотнительный элемент приобретает форму привалочных плоскостей, то есть после снятия повторно установить прокладку точно на место уже не получится.

Прокладка крышки клапанов

Прокладки клапанной крышки обычно выполнены из резины и служат для герметизации места стыка крышки клапанов и верхней части ГБЦ.

Использование данной прокладки продиктовано необходимостью избежать протечек моторного масла, которое подается для смазки ГРМ. Отметим, что сегодня в ряде случаев производители отказываются от прокладки крышки клапанов, заменяя данное решение специальным герметиком для двигателя.

Прокладка впускного и выпускного коллектора

Место присоединения впускного и выпускного коллектора систем впуска и выпуска к блоку цилиндров также нуждается в уплотнении. В случае с впускным коллектором требования к уплотнителю пониженные, так как необходимо только удерживать давление. Температура на впуске значительно не повышается, так что для уплотнения подходят изделия из картона, который на производстве плотно прессуется.

Другие прокладки в устройстве ДВС

Начнем с прокладок системы охлаждения двигателя. Как известно, в устройстве данной системы имеется водяной насос (помпа) термостат, радиатор, а также множество каналов и патрубков. Естественно, чтобы не происходило утечек охлаждающей жидкости, в местах соединений и установки различных элементов используются прокладки.

Как правило, элементы выполнены из каучука, который хорошо справляется с перепадами температур, выдерживает давление и не разрушается от контакта с антифризами. Каучуковые прокладки ставятся под крышку помпы и термостата, а также в местах соединения других деталей.

Так вот, сальники нужны для того, чтобы смазка не вытекала наружу. Фактически, сальник нужен для того, чтобы добиться нужной герметизации торцевых посадочных мест валов. Речь идет о коленчатом вале, распределительном вале и т.д.

Обычно сальник является прокладкой круглой формы. Дополнительно может быть реализовано усиление при помощи пружины, а также используется профиль. Материалом изготовления служит искусственный каучук.

Что в итоге

С учетом того, что в рамках одной статьи рассмотреть все типы прокладок мотора по отдельности не представляется возможным, выше были упомянуты только основные уплотнители, которые используются в ДВС.

Как правило, в продаже встречаются целые ремонтные наборы (ремкомплекты) прокладок для разных автомобилей. При этом важно понимать, что для каждого типа и модели двигателя даже у одного производителя прокладки и сальники отличаются. По этой причине необходимо точно подбирать необходимые детали и элементы по оригинальным каталогам запчастей для конкретной модели авто с учетом года выпуска, типа ДВС и т.д.

Как самостоятельно определить, что прокладка головки блока цилиндров прогорела. Рекомендации по протяжке ГБЦ после замены. Какую прокладку лучше выбрать.

Виды герметиков для двигателя автомобиля: анаэробные, силиконовые, ремнотные. Принцип дейсвтия, отличия, сферы применения. Как выбрать лучший герметик.

Когда и почему возникает необходимость замены прокладки крышки клапанов. Как заменить покладку клапанной крышки своими руками. Советы и рекомендции.

Причины, по кторым охлаждающая жидкость начинает течь. Как найти место утечки антифриза или тосола самому. Полезные советы и рекомендации.

Основные причины попадания моторного масла в свеченые колодцы. Что делать водителю, если масло течет в свечной колодец, как провести ремонт своими руками.

Принцип действия герметика для системы охлаждения двигателя. Когда использовать герметик, на какие результаты рассчитывать. Возможные последствия, советы.

Читать еще: Почему не тянет 406 двигатель

Прокладки двигателя

Двигатель автомобиля – сложный механизм, состоящий из множества деталей. Внутри двигателя при работе непрерывной циркулируют различные технические жидкости, часть которых находится под большим давлением. Для поддержания давления на постоянном уровне и предупреждения выхода жидкостей наружу корпус двигателя должен быть герметичен. Для обеспечения герметичности служат прокладки разной формы, сделанные из различных материалов.

Виды и назначение прокладок двигателя

Форма и материал, из которого сделана прокладка, зависят от физических свойств той среды, с которой она будет соприкасаться. Часть прокладок служит для удержания в отведенных им местах технических жидкостей – моторного масла и охлаждающей жидкости. Другие служат для уплотнения мест прилегания деталей и противодействия внутреннему давлению в сочетании с высокой температурой – например, блока и головки блока цилиндров, образующих камеру сгорания.

Дополнительное преимущество прокладок в том, что их применение позволяет не добиваться идеальной обработки прилегающих поверхностей. Мягкая прокладка примет форму детали, сгладив шероховатости

Третьи, их принято называть сальниками, уплотняют места соприкосновения подвижных деталей с неподвижными. Конкретная форма прокладок зависит от конфигурации прилегающих плоскостей. У каждого производителя встречаются детали уникальные формы, поэтому прокладки не унифицированы между собой, и при замене необходимо приобретать прокладки, рекомендованные фирмой-изготовителем.

Прокладка головки блока цилиндров

Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.

Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник – устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)

Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.

Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.

Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.

Металлические прокладки ГБЦ – наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения. Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ – изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.

Основная причина преждевременного выхода из строя прокладки ГБЦ – перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.

Прокладки клапанной крышки

Для изготовления прокладок клапанной крышки используется резина (в прошлом встречались прокладки из пробки). Прокладка крышки герметизирует место стыка крышки клапанов и соответствующего ей паза в верхней кромке ГБЦ. Служит для защиты от протечек моторного масла, смазывающего расположенный в головке блока механизм ГРМ.

Впускной и выпускной коллекторы уплотняют прокладками на месте стыка с блоком цилиндров. Уплотнить стык впускного коллектора проще, так как в нем необходимо соблюдать только постоянство давления. Температура в коллекторе не повышается, поэтому чаще всего для уплотнения используют прокладки из прессованного картона. Прокладка выпускного коллектора препятствует прорыву раскаленных отработавших газов в подкапотное пространство. Выпускной коллектор, находится в зоне повышенных температур, поэтому прокладка должна быть из материала, который выдерживает температурные перепады и высокое давление. Часто применяют металлические прокладки и прокладки из безасбестового паронита.

Прокладки в системе охлаждения

От корректной работы системы охлаждения зависит рабочая температура внутри блока цилиндров, и, как следствие, ресурс двигателя. Для охлаждения двигателя используют вентилятор, обеспечивающий циркуляцию воздуха, радиатор и охлаждающую жидкость, которая подается по каналам с помощью насоса. Для того чтобы на месте стыков в системе охлаждения не произошла разгерметизация, также используются прокладки.

Материалом для прокладок теплообменника служит синтетический каучук, который хорошо выдерживает воздействие жидкостей и масел. Диапазон температур, который выдерживает синтетический каучук: от -45 до +110 градусов. Такими прокладками оснащают крышку водяного насоса, крышку термостата и другие прилегающие детали.

Другие типы прокладок в конструкции двигателя

Благодаря большому количеству подвижных частей, прежде всего, приводных валов, в двигателе применяется большое количество различных прокладок, препятствующих просачиванию моторного масла наружу. Особо в этой категории следует выделить сальники – прокладки особого типа, применяющиеся для герметизации торцевых посадочных мест валов (коленчатого, распредвала и так далее). Детали, которые мы называем сальниками, на самом деле на техническом языке принято называть манжетами – это круглая прокладка П-образного профиля, усиленная кольцевой пружиной. Основной параметр сальника – внешний и внутренний диаметр. Внешний диаметр соответствует посадочному месту в блоке, внутренний – диаметру торцевой части вала. Делают сальники из прочного искусственного каучука, а профилированная форма (в разрезе) придает изделию жесткость.

В комплекте с прокладкой клапанной крышки для многих двигателей идет дополнительная прокладка, состоящая из нескольких колец, защищающих от масла свечные колодцы

Для герметизации различных стыков в узлах двигателя применяются десятки каучуковых и паронитовых прокладок различной формы. Их количество так велико, что зачастую прокладки продаются наборами и ремкомплектами, например, “ремкомплект карбюратора” и тп. Искусственный каучук, из которого они делаются, устойчив не только к воздействию моторного масла, но и бензина. Прокладки не унифицированы по размеру и форме даже в рамках линейки двигателей отдельного производителя, поэтому приобретать их можно, только если известен точный номер детали, полученный при помощи оригинального каталога и VIN автомобиля.
