Коробка Иж ОДА
Отличительной особенностью Иж ОДА является то, что приобретаешь авто за небольшую цену, а получаешь за это высокое качество. Особое внимание хотелось бы уделить коробке передач. Коробка Иж ОДА может быть двух вариантов:
– Иж-2126 – может устанавливаться с двумя видами двигателя (УМПО-331 и ВАЗ-2106);
– ВАЗ-21074 – устанавливается преимущественно на двигатели ВАЗ-2106.
Оба варианта коробки имеют пять передач, каждая из которых оснащена синхронизатором. Вообще характеристики обеих короб идентичны, разница лишь в конструкции.

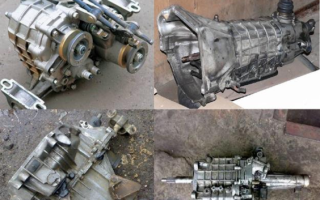

Коробка передач Иж-2126 и ВАЗ-21074
Механизм переключения передач установлен на верхней крышке. Корпусные детали сделаны из алюминиевого сплава. Изготавливались при помощи литья. Поверхность картера ребристая. Такая конструкция предполагает улучшение теплоотвода. Заливное отверстие находится с левой стороны картера. Рекомендуется использовать трансмиссионное масло, которое имеет вязкость в пределах от 75W80 до 85W90.
Коробка передач Иж-2126:1 – первичный вал; 2 – картер сцепления; 3 – задний подшипник первичного вала; 4 – болт крепления верхней крышки; 5 – верхняя крышка; 6 – передний подшипник вторичного вала; 7 – блокирующее кольцо синхронизатора включения передачи; 8 – ступица III-IV передач; 9 – муфта III-IV передач; 10 – шестерня III передачи; 11 -стопорное кольцо; 12- ступица V передачи; 13- муфта V передачи; 14-шестерня V передачи; 15- шестерня II передачи; 16 – роликовый подшипник; 17 – шпонка: 18 – муфта-шестерня заднего хода; 19 – блокирующее кольцо синхронизатора включения II передачи; 20 – ступица I-II передач; 21 – шестерня I передачи; 22 – стержень рычага переключения передач; 23 – чехол рычага; 24 – рычаг переключения передач; 25 – задний подшипник вторичного вала; 26 – фланец эластичной муфты карданной передачи; 27 – ведущая шестерня привода спидометра; 28 – сальник вторичного вала; 29 – гайка фланца эластичной муфты; 30 – центрирующее кольцо; 31 – вторичный вал; 32 – уплотнитель; 33 – грязеотражатель; 34 – шайба; 35 – задний болт промежуточного вала; 36 – болт крепления кронштейна задней опоры силового агрегата; 37 – гайка шпильки крепления задней крышки; 38 – задний подшипник промежуточного вала; 39 – задняя крышка коробки передач; 40 – прокладка задней крышки; 41 – игольчатый подшипник; 42 – промежуточная шестерня заднего хода; 43 – ось промежуточной шестерни; 44 – промежуточный вал; 45 – картер коробки передач; 46 – передний подшипник промежуточного вала; 47 – болт переднего подшипника промежуточного вала.
Описание конструкции
Коробка передач Иж-2126 может агрегатироваться как с двигателем УМПО-331, так я с двигателем ВАЗ-2106. Коробка передач, предназначенная для установки в комплекте с двигателем УМПО-331, в сравнении с коробкой передач, устанавливаемой с двигателем ВАЗ-2106, имеет более короткий первичный вал и крупные шлицы под ступииу ведомого лиска сцепления.
К картеру сцепления двигателя УМПО-331 коробка передач крепится непосредственно, а к картеру сцепления двигателя ВАЗ-2106 — через проставку (устройство узла показано в подразделе «Замена сальника первичного вала» ). Стык проставки с картером коробки передач уплотнен прокладкой, а стык проставки с картером сцепления прокладки не имеет. В отверстии проставки под первичный вал коробки передач установлены сальник и пружинное кольцо. Упорные кольца переднего подшипника промежуточного и заднего подшипника первичного валов коробки передач, агрегатируемой с двигателем ВАЗ, дополнительно зафиксированы болтом с шайбой. В связи с этим коробки передач для разных модификаций автомобиля Иж-2126 не взаимозаменяемы. При необходимости установки одной коробки вместо другой придется полностью разбирать ее для замены первичного вала. В остальном конструкции коробок передач аналогичны.
Механизм и привод переключения передач:
1 – пробка фиксатора; 2 – пружина; 3 – верхняя крышка коробки передач; 4 – шарик; 5 – шаровая опора; 6 – сферическая шайба; 7 – пружина рычага; 8 – опорная шайба; 9 – стопорное кольцо; 10 – фланец крепления чехла; 11 – шайба; 12 – гайка; 13 – чехол рычага; 14 – скоба оттяжной пружины; 15 – оттяжная пружина; 16,18 – прокладки шаровой опоры; 17 – направляющая чашка; 19 – рычаг переключения передач; 20 – запорная втулка; 21, 23 – демпфирующие втулки; 22 – дистанционная втулка; 24 – упорная подушка; 25 – рукоятка рычага; 26 – стержень рычага; 27 – изолирующий чехол; 28 – защитная крышка; 29 – прокладка защитной крышки; 30 – шарик; 31 – толкатель; 32 – пробка штока; 33 – головка штока III-IV передан; 34, 37 – штоки; 35 – головка штока заднего хода; 36 – стопорный болт; 3В – вилка включения заднего хода; 39 – вилка переключения передач; 40 – нижняя крышка; 41 – прокладка нижней крышки; 42 – выключатель света заднего хода.
Коробка передач — механическая, трехвальная, пятиступенчатая (имеет пять передач переднего хода и одну – заднего). Все передачи переднего хода синхронизированы. Механизм переключения передач смонтирован в верхней крышке коробки передач. Корпусные детали коробки — картер, задняя и верхняя крышки – отлиты из алюминиевого сплава и стянуты между собой болтами и шпильками с гайками. Соединения уплотнены прокладками (при ремонте можно использовать герметик). Для улучшения теплоотвода поверхность картера коробки передач оребрена.
Для обеспечения соосности коленчатого вала двигателя и первичного вала коробки передач картеры сцепления двигателей УМПО-331 и ВАЗ-2106 центрируются относительно блока цилиндров двумя втулками (под них выполнены проточки в двух нижних крепежных отверстиях блока цилиндров и картера сцепления).
Картер сцепления двигателя ВАЗ-2106 также сцентрирован с коробкой передач через цилиндрический выступ проставки, соосный с первичным валом и входяший в проточку картера сцепления
На задней крышке коробки передач установлена задняя опора силового агрегата. Она крепится к поперечине, а поперечина — к кронштейнам пола кузова.
В картере коробки передач с левой стороны расположено заливное (контрольное) отверстие, а внизу — сливное. Отверстия закрыты пробками с конической резьбой. В коробку передач заливают трансмиссионное масло вязкостью от 75W80 до 85W90 и класса качества не ниже GL-4. Его уровеньдолжен находиться у нижней кромки заливного отверстия (предварительно убедитесь в том, что автомобиль стоит горизонтально).
Детали коробки передач смазываются разбрызгиванием. Выходы первичного и вторичного валов уплотнены сальниками. Сальник первичного вала установлен в картере сцепления (коробка с двигателем УЗАМ-331) или в проставив (коробка с двигателем ВАЗ-2106), а вторичного — в задней крышке коробки передач.
