Карбюратор солекс на ваз 2121

Устройство и описание карбюратора

На автомобилях ВАЗ-2121 до 1980 г. устанавливались карбюраторы 2106-1107010. Номер указанных карбюраторов отлит на нижнем фланце корпуса карбюратора С 1980 г. на автомобилях ВАЗ-2121 устанавливаются карбюраторы 2107-1107010-20 совместно с распределителем зажигания типа 30.3706-02 (2121-3706010-10), имеющим вакуумный регулятор. На части автомобилей может быть установлен также карбюратор 2107-1107010-10 совместно с обычным распределителем зажигания (без вакуумного регулятора). Номер у этих карбюраторов указан на табличке, закрепленной на крышке карбюратора.

Карбюратор 2106-1107010 эмульсионного типа, двухкамерный, с падающим потоком. Имеет балансированную поплавковую камеру и систему отсоса картерных газов за дроссельную заслонку (см рис. 2-81). Система холостого хода снабжена подогревом зоны дроссельных заслонок и электромагнитным клапаном жиклера холостого хода в первичной камере (см. рис. 2-82). Система рычагов обеспечивает последовательное открытие дроссельных заслонок, а воздушная заслонка имеет диафрагменное пусковое устройство для запуска холодного двигателя (рис. 2-83). Ускорительный насос (рис. 2-84) – диафрагменного типа, с механическим приводом, подает топливо в первичную камеру.

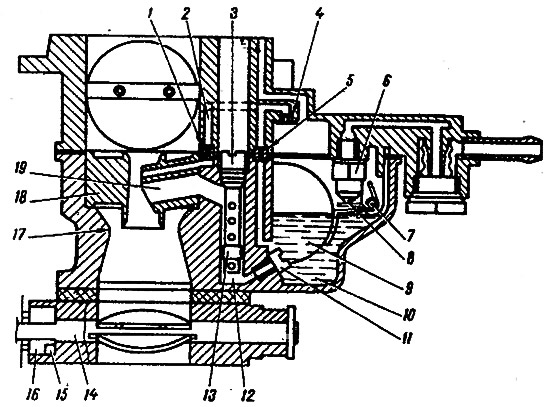

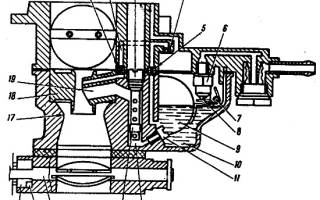

Рис. 2-81. Схема главной дозирующей системы карбюратора и эконостата (распылитель эконостата находится во вторичной камере карбюратора. На схеме он условно показан в первичной камере): 1 – эмульсионный жиклер эконостата*; 2 – эмульсионный канал эконостата*; 3 -воздушный жиклер эконостата*; 4 – воздушный жиклер эконостата*; 5 – топливный жиклер эконостата*; 6 -игольчатый клапан; 7 – ось поплавка; 8 – шарик запорной иглы; 9 – поплавок; 10 – поплавковая камера; 11 – главный топливный жиклер; 12 – эмульсионный колодец; 13 – эмульсионная трубка; 14 – ось дроссельной заслонки первичной камеры; 15 – канавка золотника; 16 – золотник; 17 – большой диффузор; 18 – малый диффузор; 19 – распылитель
* На карбюраторе 2106-11070i0 отсутствуют

Рис. 2-82. Схема системы холостого хода карбюратора 2106-1107010: 1 – воздушный жиклер; 2 – запорный клапан; 3 – топливный канал, 4 – эмульсионный колодец; 5 – корпус дроссельных заслонок; 6 – дроссельная заслонка первичной камеры; 7 – отверстие, регулируемое винтом, 8 – отверстия переходных режимов, 9 – канал подогрева корпуса дроссельных заслонок; 10 – регулировочный винт; 11 – эмульсионный канал; 12 – регулировочный винт добавочного воздуха; 13 – крышка корпуса карбюратора

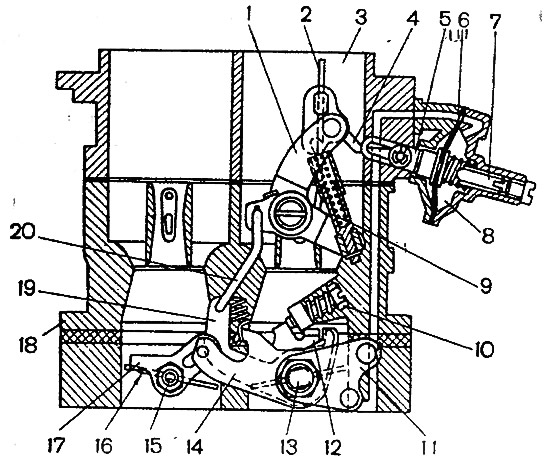

Рис. 2-83. Схема пускового устройства и привода дроссельный заслонок карбюраторов 2106-11070010: 1 – рычаг управления воздушной заслонкой; 2 – воздушная заслонка 3 – воздушный патрубок первичной камеры карбюратора; 4 – тяга; 5 – шток пускового устройства; 6 – диафрагма; 7 – регулировочный винт; 8 – полость, сообщающаяся с задроссельным пространством; 9 – телескопическая тяга; 10 – регулировочный винт дроссельной заслонки первичной камеры; 11 – рычаг управления дроссельными заслонками; 12 – сектор; 13 – ось дроссельной заслонки первичной камеры; 14 – рычаг на оси дроссельной заслонки первичной камеры; 15 – ось дроссельной заслонки вторичной камеры; 16 – дроссельная заслонка вторичной камеры; 17 – рычаг; 18 – корпус карбюратора; 19 – рычаг; 20 – тяга

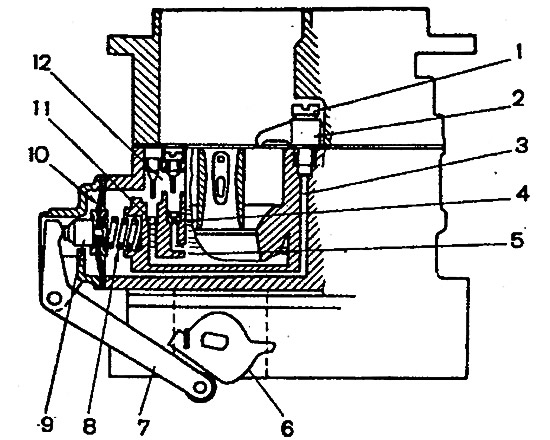

Рис. 2-84. Схема ускорительного насоса: 1 – шариковый клапан подачи; 2 – распылитель; 3 – топливный канал; 4 – перепускной жиклер; 5 – поплавковая камера; 6 – сектор привода ускорительного насоса; 7 – рычаг привода; 8 – возвратная пружина насоса; 9 – чашка диафрагмы, 10 -диафрагма насоса; 11 – впускной шариковый клапан; 12 – камера паров бензина

Карбюратор 2107-1107010-10 имеет другие тарировочные данные (см. таблицу 2-6), обогатительное устройство (эконостат), пневмопривод дроссельной заслонки вторичной камеры (рис. 2-85) и измененную систему холостого хода (рис. 2-86). Подогрев корпуса дроссельных заслонок у этих карбюраторов отсутствует. Карбюратор 2107-1107010-10 полностью взаимозаменяем с карбюратором 2106-1107010 и может устанавливаться вместо него на автомобилях, выпущенных до 1987 года.

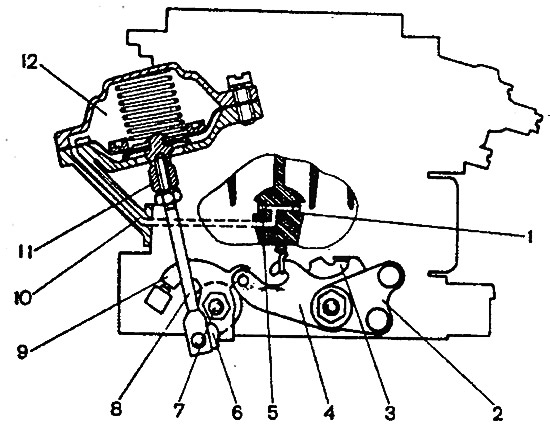

Рис. 2-85. Схема привода дроссельной заслонки вторичной камеры карбюраторов 2107-1107010-10 и 2107-1107010-20: 1 – жиклер пневмопривода, расположенный в диффузоре первичной камеры; 2 – рычаг привода дроссельных заслонок; 3 – рычаг жестко связанный с осью дроссельной заслонки первичной камеры; 4 – рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 5 – жиклер пневмопривода, расположенный в диффузоре вторичной камеры; 6 – рычаг, связанный с рычагом 9 через пружину; 7 – ось дроссельной заслонки вторичной камеры; 8 – щиток пневмопривода; 9 – рычаг управления дроссельной заслонкой вторичной камеры; 10 – канал подвода разрежения в пневмопривод; 11 – втулка штока; 12 – пневмопривод дроссельной заслонки вторичной камеры

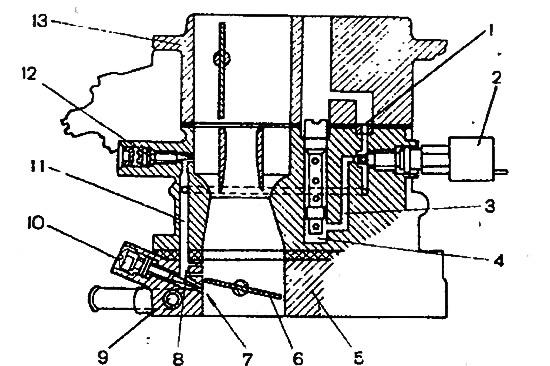

Рис. 2-86. Схема системы холостого хода карбюраторов 2107-1107010-10 и 2107-1107010-20: 1 – корпус дроссельных заслонок; 2 – дроссельная заслонка первичноц камеры; 3 – отверстия переходных режимов, 4 – отверстие регулируемое винтом; 5 – канал подвода ьоздуха; 6 – регулировочный винт количества смеси; 7 – регулировочный винт состава (качества) смеси; 8 – эмульсионный канал системы холостого хода; 9 -регулировочный винт добавочного воздуха*; 10 – крышка корпуса карбюратора; 11 – воздушный жиклер системы холостого хода; 12 – запорный клапан; 13 – топливный канал системы холостого хода; 14 – эмульсионный колодец.
* Устанавливается на части карбюраторов

Карбюратор 2107-1107010-20 отличается от карбюратора 2107-1107010-10 измененными диаметрами некоторых жиклеров и введением патрубка для подачи разрежения к вакуумному регулятору распределителя зажигания. Этот карбюратор можно устанавливать взамен карбюратора 2106-1107010 на автомобилях, выпущенных до 1980 г. Но при этом вместо обычного распределителя зажигания (без вакуумного регулятора) необходимо устанавливать распределитель зажигания типа 30,3706-02, имеющий вакуумный регулятор.

Причины неисправностей карбюраторов на ВАЗ 2121 «Нива» и самостоятельный ремонт

Автомобили повышенной проходимости ВАЗ 2121 «Нива» уже с завода имеют надёжную и долговечную оснащённость. В качестве силового агрегата на «Ниве» используется карбюраторный двигатель, который позволяет обеспечить бесперебойные нагрузки в любых условиях эксплуатации. Произвести ремонт и регулировку карбюратора на ВАЗ 2121 — куда более простое дело, нежели оно может казаться по началу.

Модели карбюраторов на автомобилях ВАЗ 2121 «Нива»

На заводе автомобили «Нива» 2121 оснащаются карбюраторами типа «Озон». Эти механизмы разделяются всего на два вида:

2107–110–7010–10 (оснащён прерывателем старого образца, не имеет вакуумного корректора);

2107–110–7010–20 (более современная модель, однако из-за отсутствия микропереключателя от экономайзера имеет повышенный расход топлива).

«Озоны» имеют традиционное для карбюраторных узлов устройство и принцип работы.

Узел оснащения автомобилей ВАЗ 2121 имеет традиционную для карбюраторов конструкцию

Ремонт карбюратора ВАЗ 2121 своими руками

Ремонт карбюраторного узла на «Ниве» может потребоваться в разных случаях. Если автолюбитель имеет практические навыки обслуживания своего «четырёхколёсного друга», то самостоятельное выполнение ремонтных работ не составит для него труда. Однако необходимо отметить, что устройство карбюраторных механизмов отличается повышенной сложностью, поэтому качественное проведение работ без подготовки маловероятно.

Признаки и причины неисправностей карбюраторов «Озон»

Внешние проявления работы двигательного агрегата и собственные ощущения водителя, как правило, могут свидетельствовать о возникновении каких-либо неполадок в работе карбюратора. Самыми распространёнными признаками неисправностей на «Озоне» считаются:

неустойчивая работа силового агрегата на холостых оборотах;

автомобиль теряет показатели динамики;

после достижения скорости в 90 км/ч резко падает продуктивность мотора;

трудности при запуске;

увеличение расхода потребления топлива.

Таким образом, если «Озон» показывает один или сразу несколько из этих признаков неисправностей, то это означает необходимость проведения ремонтных работ.

Видео: ремонт пускового устройства карбюратора

Двигатель получает слишком много бензина — заливает карбюратор/залегает игла

Если автовладелец замечает, что карбюратор постоянно заливается излишками бензина, можно сделать вывод о неисправности игольчатого клапана. Он со временем может терять свою пропускную способность, из-за чего сначала возникают трудности с запуском мотора, на карбюраторе появляются потёки топлива, а потом мотор вообще будет невозможно завести.

Выход из ситуации — заменить игольчатый клапан своими руками. Для этого потребуется:

Снять крышку с карбюратора.

Выставить поплавок по его первоначальной оси.

Отсоединить игольчатый клапан.

На освободившееся место прикрутить новый клапан.

Прикрутить крышку на место.

Автомобиль не может удерживать холостые обороты — сразу глохнет

В этом случае потребуется заменить экономайзер. Скорее всего, причина именно в этом компоненте, так как он обеспечивает подачу топлива в мотор на холостом ходу. В редких случаях на карбюраторах «Нивы» может выйти из строя блок управления холостым ходом.

Для определения причины неисправности рекомендуется разобрать карбюратор и осмотреть устройства экономайзера и холостого хода. Визуально будет заметно их состояние (налипание большого количества нагара и грязи, деформация). Если устройства вышли из строя, порядок их замены максимально прост: на место старого компонента устанавливается новое.

Как снять карбюратор с «Нивы»

Для выполнения работы потребуется простой набор инструмента. Обычно все эти вспомогательные приспособления имеются у каждого автолюбителя:

комбинированный ключ на 13;

Механизм расположен максимально удобно для проведения любых работ

Приступая к снятию карбюратора с «Нивы», необходимо убедиться в том, что мотор уже остыл, иначе можно обжечься о перегретые металлические части. Порядок снятия проходит следующим образом:

Снять коробку с воздушным фильтром. Она будет мешать доступу к мотору, поэтому рекомендуется сразу же открутить отвёрткой три гайки крепежа коробки.

Далее потребуется головкой на 8 отсоединить четыре болта, которые крепят коробку воздушного фильтра к поверхности карбюратора.

После этого коробка убирается в сторону, а от карбюратора отсоединяются все идущие к нему шланги и магистрали

Отсоединяется тросик подсоса (зажим откручивается отвёрткой).

Тонким лезвием отвёртки необходимо поддеть тягу управления заслонкой дросселя, чтобы выцепить её из защёлки.

Следующий шаг — это демонтаж самого карбюратора. Откручиваются четыре гайки, которые крепят его к коллектору. После чего сам узел вытаскивается со шпилек.

Карбюратор рекомендуется ставить на ровную чистую поверхность.

Процедура очистки от нагара и грязи

Снятие карбюратора подразумевает проведение очистки его составляющих или замену в случае сильного износа трущихся элементов. Однако чаще всего его снимают для того, чтобы промыть и прочистить его изнутри и снаружи от нагара и налипшей грязи:

жиклёры требуют особого подхода в обслуживании, так как обладают хрупким строением. Для того чтобы их прочистить, рекомендуется использовать зубочистки или тонкую медную проволоку. Какие-либо химические очистители использовать нельзя, так как жидкость может остаться в отверстиях жиклёров, а потом попасть в карбюратор. После чистки вручную разрешается продувка жиклёра баллончиком со сжатым воздухом;

поплавковая камера чистится от нагара специальным очистителем. Также допускается использование растворителей серии 645–652. Моющую жидкость необходимо залить в камеру, несколько раз в течение двух часов перемешать и слить. После чего внутренняя полость поплавковой камеры должна быть тщательно высушена мягкой тканью без ворса;

все элементы дроссельной заслонки чистятся от нагара стандартным очистителем или керосином. Заслонку вместе с другими металлическими частями карбюратора можно поместить в ёмкость с керосином и подержать там в течение двух часов. После того как скопления гари и грязи растворятся, заслонку рекомендуется продуть и насухо вытереть.

Фотогалерея: жиклёры, поплавковая камера и дроссельная заслонка

Процедура замены прокладки

Карбюраторный механизм соприкасается со впускным коллектором. Отсутствие вибрации, лишнего шума, а также быстрого износа элементов обеспечивает прокладка, которая находится между этим механизмом и коллектором.

Прокладка имеет специфическую форму, благодаря которой карбюратор и коллектор успешно «уживаются» друг с другом. Замена прокладки необходима в том случае, если во время движения чувствуется дополнительная вибрация и посторонние шумы. К тому же обычно при снятии карбюратора для промывки прокладка также меняется, чтобы не пришлось потом снимать всё устройство только для её замены.

Процедура замены достаточно проста: она включает в себя все те этапы, которые были описаны выше (см. п. Как снять карбюратор с «Нивы»). Однако сразу же после снятия и удаления старой прокладки на шпильки надевается новое изделие. Далее потребуется установка карбюратора в обратной последовательности.

Первая прокладка — новая, вторая — спустя год использования, третья — с максимально допустимой степенью износа

Установка в обратном порядке

Установка карбюраторного механизма на «Ниве» занимает гораздо больше времени, чем снятие. Это происходит потому, что обратный процесс более сложен в плане подключения шлангов и топливных магистралей.

Порядок установки «Озона» на ВАЗ 2121 выглядит следующим образом:

Устройство нанизывается на четыре шпильки к впускному коллектору.

Соответствующие гайки закручиваются на эти шпильки, чтобы придать карбюратору устойчивость и необходимое положение.

Защёлкивается тяга управления дроссельной заслонкой.

Прикручивается на место тросик подсоса.

Далее потребуется подключить все шланги в строгом порядке: сначала топливный патрубок, затем обратную магистраль, после чего можно подсоединять оставшиеся шланги в любом порядке.

К корпусу карбюратора прикручивается коробка топливного фильтра.

После этого коробка крепится к каркасу подкапотного пространства.

Как выполнить регулировку «Озона»

Самостоятельная регулировка карбюратора «Озон» на автомобиле ВАЗ 2121 позволяет добиться стабильной работы силового агрегата и сократить расход бензина.

Обычно работы по регулировке включают в себя настройку пускового узла, блока холостого хода и уровень горючего в ёмкости поплавковой камеры. Для быстрого проведения работ рекомендуется сразу же подготовить следующий набор инструментов:

мультиметр (или тахометр);

плоская узкая отвёртка.

Порядок выполнения регулировочных работ:

Необходимо прогреть мотор до его рабочей температуры.

На работающем двигателе потребуется полностью открыть воздушную заслонку карбюраторного механизма — до конца пережать ручку привода заслонки (то есть подсос).

Подключить тахометр (мультиметр) к двигателю: провод «минус» — к массе автомобиля, провод «плюс» — к катушке зажигания на вывод К.

После подключения необходимо вновь завести мотор, сразу же включить приборы освещения и вентилятор на подачу тепла.

Отвёрткой начать регулировку винта подачи топливовоздушной смеси — нужно поворачивать винт до тех пор, пока силовой агрегат не начнёт ровно работать на холостых оборотах. Оптимальным показателем тахометра считается 750–800 оборотов в минуту.

В том случае, если обычной регулировкой добиться нужных показателей не удаётся, потребуется снять карбюратор и тщательно промыть его от отложений грязи. Видимо, механизм сильно забит осадочными веществами, поступающими от топлива, что его регулировка невозможна.

Видео: проведение регулировки карбюратора на «Ниве» своими руками

Выполняя регулировку или ремонт карбюратора своими руками, автовладелец может быть уверен в высоком качестве работы. К тому же визуальный осмотр внутренних компонентов узла позволит сделать вывод о его ресурсе и рассчитать, таким образом, частоту проведения ТО или обычной чистки. Карбюраторы «Озон» на протяжении многих лет являются неизменным атрибутом автомобилей «Нива», обеспечивая надёжную работу мотора и отличные характеристики эксплуатации.

Какой карбюратор на Ниву 21213

Практически вездеход Нива по праву занимает уже полвека лидирующее место в продажах отечественного автопрома. Среди всех плюсов (проходимость, простота ремонта, дешевизна запчастей) в наличие присутствуют неприятные минусы. Один из них, высокий расход топлива, решается заменой и регулировкой карбюратора (карба) в соответствующих моделях.

Заводской карбюратор Нива 21213

Модели автомобилей с двигателем до 1,7 литра комплектовались карбами «Озон». По отзывам, это далеко не лучший двухкамерный узел с экономайзером холостого хода. Последнее приспособление представляет собой автономный аппарат с электромагнитным замком. Он активируется при старте двигателя и отключается после набора двигателем 1000 оборотов. Двигатели объемом 1,7 литра комплектовались карбюратором «Солекс», который обрабатывал большее количество топливовоздушной смеси.

Смысл замены штатного узла

Заводская комплектация Нивы 21213 – знаменитая головная боль владельцев. Она не плохая, но многие детали категорически рекомендуются к замене. Их сочетание значительно снижает возможный потенциал отечественного внедорожника. Что касается карбюратора, то его замена производится по следующим причинам:

1. Установка пары деталей. Два карба устанавливают те владельцы, которым не хватает мощности. Такая компоновка достаточно редкая, потому что того же эффекта можно достичь тюнингом или установкой более совершенного карбюратора.
2. Вторая причина смены узла – уменьшение штатно высокого расхода топлива. Редкая эксплуатация вездехода по прямому назначению, городская езда провоцируют излишний расход горючего без использования всех возможностей авто.

Выбор новой детали

Какой поставить карбюратор на Ниву 21213? Практически единодушно специалисты выбирают модель ДААЗ 21083 для ВАЗ Нива 21213 на двигатель 1,7 литра. Этот карб максимально отвечает требованиям ДВС и ощутимо снижает расход топлива. К минусам относятся снижение приемистости двигателя из-за меньшего диаметра заслонки дросселя, меньший ход поплавка. Установка и регулировка вполне реальны без посторонней помощи. Стоимость средняя (около 6 300 рублей), но качество сборки и долговечность полностью ее окупают. Дополнительно потребуется учитывать:

• понадобится набор жиклеров топлива большего диаметра;
• придется купить новую систему управления дросселем;
• потребуется растачивать посадочное место под новый карб.

Выбирать для Нивы 21213 карбюратор стоит крайне внимательно. Даже заводские упакованные узлы могут оказаться с дефектом. Так, к примеру, все винты должны быть зафиксированы заводскими заглушками, все подвижные элементы – двигаться без заеданий. Такие товары поставляются с завода уже отрегулированными. Некоторые элементы (жиклеры, ремкомплект) можно использовать от старого агрегата.

Замена карбюратора на Ниве 21213

Как практически все узлы и детали на Ниве можно заменить или отремонтировал самостоятельно и одному. Главное четко двигаться по схеме:

1. Открыть капот и вытащить запасное колесо.
2. Снять воздушный фильтр вместе с корпусом.
3. Отсоединить штатный карб от всех тяг и шлангов и снять его.
4. Качественно зачистить посадочное место и установить новую прокладку (присутствует в стандартном ремкомплекте).
5. Проверить коллектор на зазубрины и при наличии устранить их.
6. Расточить крепежные проушины в новом узле до совпадения со штатными шпильками.
7. Установить новый карб и затянуть крест-накрест.
8. Поставить заглушку или систему обратной прокачки остатков топлива в бак.

Воздушный фильтр устанавливают после регулировки нового карбюратора на Ниве 2121.

Настройка нового карбюратора

Перед регулировкой нужно установить подходящие под объем двигателя жиклеры. Слишком маленькие спровоцируют потерю мощности и увеличат расход топлива. Поплавковую камеру настраивать не нужно, это было сделано на заводе. Далее происходит регулировка самого карбюратора:

1. Запустить двигатель и прогреть до рабочей температуры.
2. Винт количества крутить до падения оборотов двигателя до 800 об/мин.
3. Винт качества выкрутить до максимального увеличения оборотов коленвала.
4. Теперь снова количество выставить на 800 об/мин.
5. Винт качества выкручивать постепенно, пока двигатель не станет немного подрагивать (это означает, что выброс СО2 будет минимальным).

Полезное видео

После этого можно устанавливать обратно воздушный фильтр. На это регулировка нового карбюратора завершена. Реальные трудности с заменой этого узла возникают непосредственно при установке и расточке проушин. Настройка при всех остальных рабочих системах занимает не более получаса.
