Подбираем карбюратор Солекс к двигателю

Наиболее распространенными являются карбюраторы Солекс модификаций 21053, 21083, 21073, 21041. Отличаются они тарировочными данными, т.е. сечением больших диффузоров (БД), значением и типом жиклеров и прочими потрохами, и рассчитаны под определенный объем двигателя и его тип.
21083 – «базовая» модификация карбюратора с самым маленьким сечением диффузоров 21х23, рассчитан на поперечно расположенный «зубильный» двигатель объемом 1,5л. Особо популярен тем, что из него можно получить солекс любой модификации, а так же уникальный, проточить под любое значение диффузоров и так далее. Ставить на двигатель объемом больше чем 1,5л нежелательно – на высоких оборотах он будет душить двигатель из-за маленького сечения БД. Стоит ометить, что 21083 готовит обедненную смесь (в силу особенности мотора 2108) и для получения хорошей динамики на двигателе УЗАМ желательно поменять жиклеры.
21053 – карбюратор для продольного двигателя 2105 объемом 1,5 литра, имеет диффузоры 23х24. Наиболее приемлемый вариант для двигателей 1,5 литра, требует минимальной настройки. Если нет желания долго воевать с жиклерами или искать толкового карбюраторщика – это солекс для вас
21073 – карбюратор для нивы, под объем 1,7л, диффузоры 24х24, популярен среди владельцев моторов УЗАМ-1,7, на двигатель 1,7 л стает так же с минимальной доводкой.
Особенность: дополнительно имеет 2 штуцера рециркуляции отработанных газов, в других солексах их нету (позиция “a” на фото).
21041 – единственный карбюратор семейства солекс, разработанный для москвичевского двигателя объемом свыше 1,8 л, имеет самые большие диффузоры – 24х26. Внимание! Есть несколько модификаций данного солекса под МПСЗ или БСЗ, отличаются отсутствием и наличием штуцера вакуумного опередителя зажигания, будьте внимательны.
В дополнение хочу сказать, что под любой объем можно настроить любой солекс – вопрос времени и нервов и спаленного бензина . Если поставить на 1,5 литра солекс 083 – получим приемистый движок на низах, который будет затыкаться после

4500об, если поставим

Внимание! Все солексы ОДИНАКОВЫ внешне и по устройсту, потому устанавливаются, подключаются и настраиваются ОДИНАКОВО, независимо от модели.

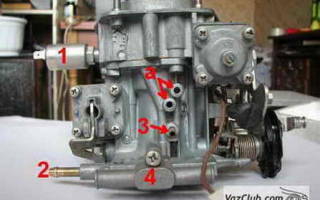

Внешний вид и подключение карбюратора на примере 21041-****-10.

1. Электроклапан, применяется для системы ЭПХХ (экономайзер принудительного холостого хода), перекрывает подачу топлива через жиклер холостого хода, сам жиклер можно найти, если выкрутить электроклапан. Если у вас нет блока ЭПХХ, то на клемму электроклапана надо подвести +12 вольт так, чтобы при выключении зажигания напряжение на нем пропадало (прекратится подача топлива на ХХ), что позволит легко заглушить двигатель и избежать калильного зажигания.
2. Штуцер отбора картерных газов, нужен для того, чтобы засасывать картерные газы из двигателя на холостом ходу, когда дроссельные заслонки закрыты. Подключается к тонкому шлангу на кастрюле для солекса или же врезается в основной шланг отбора картерных газов.
Если в кастрюле нет тоненького штуцера для него, надо соединить шлангом с основной трубкой картерных газов или же просто одеть на него трубочку с топливным фильтром на конце. Заглушать не рекомендуется, чтобы не нарушать работу ХХ.
3. Штуцер вакуумного опередителя зажигания, соединяется шлангом с трамблером.
4. Трубка подогрева первой камеры, для стабильной работы в зимний период, трубку надо врезать в систему охлаждения, удобно для этого использовать шланг, выходящий из коллектора.
5. Штуцер подвода топлива.
6. Винт регулировки КОЛИЧЕСТВА оборотов ХХ (черная пластмассовая ручка). На конце этого винта висит проводок с клеммой, она используется в системе ЭПХХ, если у вас ее нету, то проводок никуда не подключать (изолировать его не надо).
7. Отверстие, в котором находится винт регулировки КАЧЕСТВА смеси ХХ.
8. Ось заслонки первой камеры, к которой гайкой прикручен кулачек ускорительного насоса (УН)
а. У 21073 тут вставлены трубки рециркуляции отработанных газов, они соединяются между собой кусочком шланга.
b. Тут находится штуцер обратного тока топлива в других модификациях солекса.

Установка карбюратора солекс, на примере 21041-10.

Существует 2 варианта установки карбюратора солекс: первой камерой(камера с воздушной заслонкой сверху) к головке блока цилиндров (как стандартные к126 и ОЗОН) и первой камерой дальше от ГБЦ. Кроме того в зависимости от выбора установки существуют 2 варианта подключения привода дроссельной заслонки, об этом чуть позже.

Вариант «первой камерой дальше от ГБЦ» называют еще «развернутым» соелксом. Суть этого «разворота» в следующем. Когда карбюратор стоит первой камерой ближе к ГБЦ, то расстояние, от нее до 1 и 4 цилиндра большее, чем до 2 и 3, таким образом двигатель получает больше смеси в 2,3 и беднит в 1,4 , что заметно по цвету свечей после длительной эксплуатации двигателя, кроме того, при полном форсаже, когда открыты обе камеры воздух идет по пути наименьшего расстояния – т.е. через все ту же первую камеру, меньшую в диаметре и с более бедными жиклерами. Разворот солекса позволяет несколько уравнять расстояние до цилиндров и при открытых заслонках воздух будет идти большей частью через бОльшую вторую камеру.

Если выбор пал на вариант номер 1, первой камерой к ГБЦ, то привод дроссельной заслонки при желании можно реализовать без переделок родной тяги, что очень просто и быстро (недостаток – родные люфты педали газа остаются с нами), при «развернутом» варианте необходимо делать тросовый привод газа.

Правильный тюнинг карбюратора Солекс 21083 своими руками

Правильно выполненныйтюнинг карбюратора Солекс — позволяет владельцам ВАЗ улучшить динамику автомобиля или как сегодня принято говорить — “прокачать” двигатель своего четырехколесного друга. Благодаря определенным операциям с “карбом” можно выжать несколько “лошадок” из своего «Жигуленка», улучшив крутящий момент двигателя.

В двух словах об особенностях карбюратора Солекс 21083

Сoлeкc относится к эмульсионному типу, им агрегатировались модели с бесконтактной системой зажигания горючей смеси. Карбюратор Солекс имеет две камеры c последовательным открытием дроссельных заслонок. Кроме того, карбюратор оснащен двумя дозировочными системами камер, системой холостых оборотов для 1-й камеры c переходными системами для первой и второй камер. В составе Солекс имеется полуавтоматическое пусковое устройство, диафрагменный ускорительный насос, а также экономайзер мощностных режимов.

Тюнинг карбюратора Солекс 21083 своими руками

Сегодня мы не будем производить каких-либо глобальных доработок или переделок, это скорее доводка, подгонка карбюратора, или проще говоря, улучшение его свойств и характеристик путем шлифовки, расточки, сглаживания углов и т. д.

1. Первым делом необходимо разобрать карбюратор, я думаю много ума для этого не нужно, поэтому особо расписывать процесс не буду.

2. Далее разделяем его на две половины, отделив верхнюю часть от нижней. Не помешает промыть все как следует, затем продуть сжатым воздухом.

3. Присмотритесь к оси воздушной заслонки, винты расположенные на ней довольно сильно выступают, создавая тем самым лишнее никому не нужное сопротивление для входящего потока воздуха. Сглаживаем их или делаем заподлицо при помощи шкурки и напильника.

4. Достаем оську и воздушную заслонку. Затачиваем воздушную заслонку, это не будет лишним.

5. Далее переходим к нижней части. Разберите все как и в случае с верхом.

6. Достаньте наружу дроссельные заслонки вместе с осями.

7. Используя напильник, сделайте оси дроссельных более округлыми. Желательно спрятать шляпки винтов в ось, лично я решил этот вопрос путем использования винтов с конусной шляпкой. Для того чтобы утопить шляпки при помощи дрели и сверла соответствующего диаметра, не помню “10” вроде бы.

8. После этого необходимо собрать дроссельный механизм.

9. В малых диффузорах нужно поправить погрешности отливки корпуса карбюратора, то есть убрать наплывы, сгладить острые углы, желательно сделать ножки малого диффузора в форме “крыла”. Эта форма считается наиболее аэродинамичной.

10. Несколько слов про ускорительный насос. Бытует мнение, что на “Классике” нужно две трубки развернуть в одну камеру. Я не согласен с этим утверждением, поскольку во время открытия второй камеры в режиме перехода со средней нагрузки в режим максимальной мощности возникают “провалы”. Поэкспериментировав с различными вариантами я принял решение установить две трубки в две камеры. Здесь намного важнее как можно точнее выставить их в зазор между стенкой смесительной камеры и дроссельной заслонкой.

11. Кулачок привода усилителя насоса рекомендую полностью заменить на №4.

И последнее. Попытайтесь максимально сгладить любые неровности смесительной камеры, т. к. воздух проходящий через нее движется со скоростью порядка 120 м/с. Именно поэтому даже самая незначительная, на первый взгляд неровность или угол могут создать завихрение потока воздуха, который будет препятствовать впуску свежей порции воздуха.

Данный тюнинг карбюратора Солекс позволит улучшить динамику вашего ВАЗа, а двигатель станет более «резвым» и приемистым. Спасибо за внимание.

P. S. В рубрике Тюнинг ВАЗ еще много всяких интересностей, обязательно загляните.

Карбюратор ВАЗ 2108 – как работает система?

Одним из главных устройств “восьмерки”, которое осуществляет дозирование бензина, отвечает за правильное формирование горючей смеси и за ее подачу в строгих дозах в цилиндры мотора, считается карбюратор ВАЗ 2108.

Кратко о ключевых компонентах карбюратора «восьмерки»

Карбюратор «Солекс 1107010», который стоит на Ладе 2108, является эмульсионным устройством с двумя камерами. Он имеет дроссельную заслонку с тросовым приводом (механика). В нижней камере карбюратора располагаются заслонки и поплавковое отделение. Также в ней имеется корпус со специальными диффузорами. В верхней камере предусмотрена крышка, накрывающая корпус, и топливные штуцеры. Эта крышка оснащена шпильками (они крепят воздушный фильтр) и фланцем.

В конструкции «Солекс 1107010» предусмотрено наличие ряда ключевых узлов:

• ускорительный насос;
• поплавковое устройство;
• система управления дросселем;
• принудительная система экономайзера холостого хода;
• две камеры и их дозирующие механизмы;
• пусковое устройство (управляется вручную);
• эконостат;
• система холостого хода.

Кроме того, в карбюраторе имеется множество других механизмов и отдельных деталей, которые обеспечивают его стабильную работу.

Как функционирует карбюратор «восьмерки»?

Бензин через клапан и фильтр подается в поплавковое устройство (в камеру с двумя секциями). Требуемый уровень горючего в этом двухсекционном устройстве поддерживает упомянутый клапан (он имеет игольчатую форму). Из описываемой камеры бензин через топливные жиклеры карбюратора направляется в эмульсионные колодцы. В них топливо соединяется с воздухом, подаваемым через соответствующие жиклеры. Получившаяся композиция затем отправляется в диффузоры.

При запуске холодного мотора осуществляется обязательное обогащение горючей смеси.

Это становится возможным благодаря пусковому механизму. Водитель управляет им рукояткой «подсоса». Когда он до упора вытягивает ее, совершается поворот по оси воздушной заслонки и ее закрытие. При этом камера слегка (на один миллиметр) приоткрывается. После запуска мотора наблюдается увеличение во впускном коллекторе величины разрежения, которое направляется в полость пускового механизма.

Его диафрагма за счет полученного разрежения приоткрывает на показатель пускового зазора (около 3,5 миллиметров) воздушную заслонку. Когда водитель утапливает рукоятку «подсоса», отмечается уменьшение пусковых зазоров. Если нажать на педаль газа при вытянутой рукоятке, заслонка второй камеры закрывается, а первой открывается. За счет этой схемы езда на непрогретом двигателе становится более комфортной (так как отсутствуют провалы и рывки машины).

Отбор горючего из эмульсионного отсека (так называемого колодца) осуществляется механизмом холостого хода (ХХ). Бензин подается через жиклеры ХХ и соединяется с воздухом. Эта композиция через специальное отверстие идет под заслонку дроссельного узла. При помощи двух винтов выполняется контроль открытия дросселя на ХХ:

• при открытии (частичном) заслонки второй камеры, смесь горючего и воздуха отправляется в нее через отверстие;
• если же открывают заслонку первой камеры, горючая композиция проходит через вертикальный зазор.

Особенности функционирования других узлов «Солекс»

Для перекрытия подачи бензина в первую камеру (точнее сказать – в ее переходное приспособление) и в устройство ХХ используется клапан, который носит название электромагнитного. Его стандартное состояние (тогда, когда не подается напряжение) – закрытое. Открытие данного элемента возможно в двух случаях: при оборотах коленвала менее 1900 в минуту; при нажатии на газ. При отключении зажигания, а также тогда, когда машина набирает обороты выше 2100, электромагнитный клапан возвращается в свое обычное (закрытое) состояние.

Большое значение для адекватной работы карбюратора «восьмерки» имеет ускорительный насос диафрагменной конструкции, оснащенный приводом механического вида. Он имеет в своей конструкции два клапана. Один из них находится в распылителе. Под нагрузкой нагнетаемого горючего он открывается, а когда бензин больше не подается, клапан под давлением своей собственной массы закрывается. Благодаря этому клапану отсутствует подсос воздуха, кроме того, бензин не уходит из каналов.

Другой клапан (обратный) размещается непосредственно в канале, который соединяет полость насоса и поплавковое устройство. Если водитель отпускает газ, происходит наполнение камеры горючим, и обратный клапан открывается. Его же закрытие происходит в тот момент, когда топливо начинает нагнетаться.

Кулачок, являющийся частью рассматриваемого нами насоса, при открытии дроссельной заслонки давит на рычаг. Данный рычаг соединяется диафрагмой. За счет этого порция горючего подается в карбюраторные камеры, что позволяет при разгоне транспортного средства качественно обогащать горючую смесь.

При существенном открытии дроссельных заслонок начинает действовать еще один важный механизм – экономайзер. Суть его работы такова: через клапан (он имеет шариковую конструкцию) бензин отбирается из поплавкового устройства. Клапан держится в закрытом состоянии, пока разрежение удерживает диафрагму в коллекторе. При открытии заслонок отмечается снижение разрежения. Важным является то, что горючее для обогащения устремляется в эмульсионный отсек через экономайзер, обходя стороной главный жиклер.

Коротко опишем еще несколько систем интересующего нас карбюратора:

• Впускной коллектор (ВК). Данный механизм посредством стойких к термическому воздействию прокладок и шпилек присоединяется к мотору. Изготовлен коллектор из сплава на основе алюминия методом литья. Задача ВК состоит в том, чтобы передать в цилиндры двигателя автомобиля горючую смесь, сформированную в карбюраторе.
• Эконостат. Механизм необходим для дополнительной подачи бензина во вторую камеру из поплавкового устройства (топливо подается через запутанную систему трубок и жиклеры эконостата). Включается эконостат тогда, когда требуется дополнительно обогатить горючую смесь (например, при езде на максимальной мощности).
• Экономайзер холостого хода (принудительного). Данное устройство включает в свою конструкцию запорный электромагнитный клапан, датчик-винт, блок управления.

Прочистка карбюратора «восьмерки» без его разборки

Если двигатель вашей «ласточки» начинает троить, «кушает» много бензина, либо вы ощущаете рывки и провалы при езде и запуске мотора, имеет смысл выполнить прочистку карбюратора, так как обычно именно его загрязнение становится причиной всех указанных неприятностей. Прочистка по всем правилам предполагает демонтаж карбюратора и его разборку, что, конечно же, подходит далеко не всем автолюбителям. Для «ленивых» водителей и был придуман другой, более быстрый и вполне эффективный способ прочистки, который предполагает использование специального аэрозоля.

Такие аэрозоли разных производителей (Kleen-Flo, MANNOL, ABRO и др.) содержат особые соединения, которые великолепно справляются с загрязнениями в карбюраторе. Применять их очень просто, необходимо:

• демонтировать крышку воздушного фильтра;
• вывернуть держатель-заглушку на карбюраторе или электромагнитный клапан;
• при помощи трубки-насадки обработать аэрозолем каналы жиклеров, обе камеры, дроссельную и воздушную заслонку и все остальные механизмы;
• произвести распыление жидкости из баллончика на внешние части карбюратора.

После нанесения состава желательно передохнуть несколько минут. За это время очиститель сможет размягчить и качественно разъесть все загрязнения. Затем следует запустить мотор ВАЗ 2108, вытянуть на себя рычаг «подсоса» и подать очиститель в воздушные каналы и камеры карбюратора. Подобную операцию можно осуществить пару раз. После такой простой очистки вы сами увидите, насколько «бодрее» стала ваша «восьмерка».

Как самостоятельно разобрать карбюратор?

В тех случаях, когда применение аэрозоля не дало ожидаемого результата, необходимо произвести разборку карбюратора, чтобы иметь возможность обследовать его механизмы и выполнить их замену в случае потребности. Мы очень коротко опишем основные этапы такой разборки.

Сначала необходимо снять электромагнитный клапан и вынуть из него жиклер (топливный), а затем:

• снять крышку карбюратора, вывернув винты, коими она крепится;
• выдавить ось поплавков (обычно используют проволоку либо очень тонкую отвертку) и демонтировать поплавки;
• убрать из-под крышки прокладку и после этого вывернуть клапан игольчатого типа;
• снять крышку пускового механизма, на котором находится диафрагма, и демонтировать последнюю.

Теперь можно снимать пробку топливного фильтра, рукоятку привода заслонки, ускорительный насос, экономайзер. Все эти механизмы можно разбирать и дальше, отсоединяя от них все составляющие элементы (пружины, винты и т.д.). На последних этапах разборки вынимаем топливные жиклеры, эмульсионные трубки и регулировочные винты.

Жиклеры карбюратора Солекс 21083: какие они бывают

Каждый владелец автомобиля должен иметь хотя бы общее представление о его устройстве. Ни один ремонт не обходится без таких знаний, а уж если речь заходит о тюнинге производительности автомобиля, то знать его устройство нужно обязательно.

Немаловажной деталью двигателя внутреннего сгорания является карбюратор – устройство, в котором происходит смешивание воздуха и топлива. В результате получается горючая смесь необходимой для работы силового агрегата консистенции.

Если речь заходит об отечественных карбюраторах, то нельзя не упомянуть Солекс 21083 – одно из лучших устройств в своем классе, с отличными характеристиками и высокой надежностью. Данная модель имеет в своем арсенале одно неоспоримое достоинство – ее можно модифицировать самыми разнообразными способами, тем самым «подогнав» карбюратор под конкретные условия работы.

Что такое жиклеры

Как правило, доработка карбюратора заключается в замене жиклеров. Жиклеры – это небольшие дозирующие элементы с отверстиями, имеющими определенную величину сечения, через которые проходят компоненты горючей смеси. В этой статье пойдет речь о жиклерах карбюратора Солекс 21083.

Виды и классификация жиклеров

Для создания хорошей обедненной смеси в карбюраторе должны устанавливаться топливные жиклеры с небольшим сечением отверстия, а воздушные – с повышенным. Использование такой схемы позволяет двигателю стабильно работать даже при резком изменении режима езды.

В карбюраторе Солекс 21083 устанавливается два вида жиклеров:

1. Топливные. Обеспечивают равномерное поступление топлива в камеру карбюратора.
2. Воздушные. Дозируют подачу воздуха в карбюратор.

Владельцы автомобилей в большинстве своем предпочитают уменьшать аппетит силового агрегата, поэтому оптимальным решением будет установка комбинации жиклеров, позволяющей снизить расход топлива (иногда получается улучшить этот показатель на треть). Чтобы выбрать подходящие жиклеры, нужно разобраться с их маркировкой, которая не так сложна, как может показаться на первый взгляд.

Маркировка жиклеров

Выбирая жиклеры для карбюратора, неопытные автолюбители часто приходят в недоумение из-за наличия нескольких чисел в маркировке жиклера. Расшифровка этих символов происходит следующим образом:

1. Карбюратор Солекс 21083 в базовой комплектации оборудуется жиклерами с маркировкой 21 (для первой камеры) и 23 (для второй камеры). Числа отображают диаметр дозирующих элементов.
2. На нижней части «родных» топливных жиклеров есть цифры 95 и 97,5 (первая и вторая камеры соответственно). Эти данные отображают пропускную способность жиклеров.
3. Точно так же, как и в предыдущем примере, осуществляется маркировка воздушных жиклеров, только в этом случае на них будет маркировка 155 и 125, отображающая производительность деталей. Естественно, эти цифры на жиклерах с разной пропускной способностью будут меняться.

Маркировка жиклеров карбюратора достаточно проста, но простого распознавания числовых значений недостаточно – нужно ведь еще понимать, как и на что влияют эти показатели.

Как делается замена подшипника ступицы заднего колеса можно узнать в нашем материале.

Смотрите, как самостоятельно отрегулировать поток света фар автомобиля. Подробнее – тут.

Заводские топливные жиклеры карбюратора Солекс 21083 рассчитаны на экономичную езду и имеют достаточно малое сечение. Родные жиклеры можно и не менять, если нет особой необходимости в увеличении мощности двигателя. Кроме того, в результате замены жиклеров смесь может получиться слишком обедненной, и двигателю попросту будет не хватать горючей смеси для нормальной работы.

Если двигатель «не тянет», и проблема явным образом кроется в составе горючей смеси, можно подумать над вариантами: различные конфигурации топливных и воздушных жиклеров дают возможность выбрать самую эффективную схему и задействовать ее в своем автомобиле, чтобы добиться подходящих результатов.

Выбор жиклеров

Подбирая набор новых жиклеров для модификации карбюратора, стоит всесторонне изучить этот вопрос: Солекс 21083 дорабатывают очень часто, и пара дополнительных советов от опытных водителей не помешает. Рекомендации по выбору чаще всего звучат подобным образом:

• очень важно учитывать объем двигателя: при большом рабочем объеме лучше подобрать воздушные жиклеры с небольшим сечением, чтобы улучшить горючую смесь;
• в первую очередь стоит выбирать именно топливные жиклеры, а уже потом искать воздушные;
• последовательность важна и при установке жиклеров: сначала они устанавливаются в первую камеру, а уже потом во вторую – такой поэтапный подход позволит выбрать наиболее подходящую схему.

В качестве примера подбора жиклеров для 1,5-литрового двигателя можно рассмотреть такую комбинацию:

• в первой камере устанавливается топливный жиклер 102,5, а воздушный имеет сечение 155;
• для второй камеры выбирается топливный жиклер 110, а воздушный – с маркировкой 125 или 135.

Стоит обратить внимание на тот факт, что Солекс 21083 изначально рассчитан на 1,5-литровые двигатели, и его установка на силовой агрегат с большим рабочим объемом не рекомендуется: из-за особенностей конструкции данного карбюратора слишком «объемистый» двигатель не будет получать достаточно качественную горючую смесь.

Также стоит помнить о том, что все карбюраторы Солекс имеют сходное устройство, за счет чего обеспечивается взаимозаменяемость их элементов. Это правило относится и к жиклерам: при необходимости можно подобрать для своего варианта жиклеры с другого карбюратора, имеющие иное сечение.

И последняя рекомендация: при подборе жиклеров с большим сечением иногда возникает желание расточить их самостоятельно. Делать этого не стоит, поскольку для работы жиклеров требуется правильное соотношение, достичь которого в «гаражных» условиях не получится даже при наличии подходящего оборудования.

Видео жиклеры на карбюратор ВАЗ 21083 солекс

Видео расскажет про карбюратор солекс 21083

Заключение

Карбюратор Солекс 21083 славится своей надежностью и простотой не из-за возможностей модификации, а по причине хорошей базовой конфигурации, рассчитанной на спокойный и размеренный стиль езды. Конечно, замена топливного и воздушного жиклеров карбюратора может повысить мощность силового агрегата или снизить расход топлива, но если эти показатели и без того хороши, то и менять их не стоит.
