Советы по регулировке карбюратора «Солекс» на автомобиле ВАЗ 2109

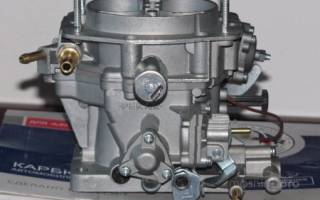

Все автомобили ВАЗ 2109 оснащались отечественными карбюраторами «Солекс». Вне зависимости от модификации карбюратора принцип его настройки однотипен. Поэтому рекомендации по настройке карбюратора ВАЗ 2109, изложенные в этой статье, подойдут также владельцам различных марок автомобилей, на которых установлены данные карбюраторы. Здесь мы не будем рассматривать ремонт карбюратора «Солекс», а коснёмся только тех регулировок, которые самый обычный автолюбитель может произвести самостоятельно.

Настройку карбюратора лучше всего начинать с поплавковой камеры. Здесь мы сможем проверить и отрегулировать уровень топлива. Для этого необходимо проделать следующие процедуры:

1. Завести двигатель и дать ему отработать 2-3 минуты, после чего его заглушить.
2. Снять воздушный фильтр с карбюратора.
3. Отсоединить шланг подачи топлива.
4. Отвернув 5 болтов аккуратно, строго вертикально, дабы не повредить поплавки, снять крышку карбюратора и перевернув её, положить на ровную площадку.
5. При помощи хвостовика штангенциркуля замерить расстояние от кромки корпуса поплавковых камер до уровня топлива в них. Это расстояние должно составлять 25,5 мм. Если оно отличается, необходимо привести его в норму подгибанием язычка кронштейна поплавков. (Скорее всего, вышеописанные процедуры, вам придётся повторить несколько раз, дабы добиться нужного результата).
6. Дополнительно, при снятой и перевёрнутой крышке, проверить параллельность кромок поплавков привалочной поверхности крышки. Регулировку производить воздействием на кронштейны поплавков.

Следующим этапом настройки карбюратора ВАЗ 2109 будет регулировка пускового устройства. Настройка пускового устройства проводится на карбюраторе, снятом с автомобиля. Перед проведением данной операции необходимо проверить диафрагму пускового устройства. Для этого отверните 4 винта и снимите крышку устройства. Повреждённая диафрагма подлежит замене. Далее начинайте регулировку. Для этого необходимо выполнить следующие процедуры:

1. Поворотом рычага привода воздушной заслонки добиться её закрытия.
2. Отвёрткой утопить шток пускового устройства.
3. Замерить зазоры между приоткрывшейся заслонкой и стенкой камеры. Сверить с тарировочными данными для определённой модели карбюратора. В случае несоответствия начинаем регулировку.
4. Ослабив контргайку, расположенную на корпусе ускорительного насоса, отвёрткой проворачивать регулировочный винт. При выкручивании зазор увеличивается, в обратном направлении – уменьшается.
5. Далее производится замер зазора дроссельной заслонки первой камеры. Воздушная заслонка должна быть закрыта. Пусковой зазор должен соответствовать данным, указанным в тарировочной таблице. Например, для модели карбюратора 2108 он равен 1 мм, а для 21083 – 1,1 мм. При несоответствии регулировку производится вращая регулировочный винт дроссельной заслонки.

Последний этап настройки карбюратора ВАЗ 2109 – регулировка холостого хода. Данную операцию производим при установленном карбюраторе, воздушном фильтре и хорошо прогретом двигателе. Лучше всего эта процедура получается при наличии тахометра и газоанализатора. Но если газоанализатора нет, настройку проводим по следующей схеме:

1. При неработающем двигателе до упора заворачиваем винт качества смеси, после чего отворачиваем на 3 – 4 оборота (если стоит пластмассовая заглушка её нужно будет снять);
2. Запускаем двигатель, убираем подсос, включаем дальний свет фар и вентилятор;
3. Винтом количества смеси выводим значение оборотов двигателя к 750 – 800 в минуту;
4. Винтом качества устанавливаем максимальные обороты;
5. Далее винтом количества устанавливаем 900 об/мин.;
6. Винтом качества приводим обороты к показателю 800 об/мин.;
7. Продолжаем закручивать винт качества до того момента пока обороты двигателя станут неустойчивыми, а затем откручиваем на 0,5 – 1 оборот;
8. Теперь винтом количества устанавливаем необходимые обороты: лето – 800 – 900, зима – 900 – 1000 об/мин.

Главная задача при настройке холостого хода – добиться устойчивой работы двигателя в рамках рекомендованных оборотов при минимальном уровне обогащения горючей смеси.

После выполнения всех вышеперечисленных процедур настройка карбюратора ВАЗ 2109 будет произведена. Её качество можно оценить в процессе эксплуатации автомобиля при различных режимах и по количеству расходуемого топлива. В случае, если какие-то показатели Вас будут смущать, обращайтесь в автосервис.

Регулировка уровня топлива карбюратора на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Когда нужно регулировать уровень топлива в карбюратора?
Производить регулировку карбюратора нужно после:

• Произведённых работ, которые были связаны со снятием поплавков карбюратора.
• А так же при нарушенной подачи топлива в карбюратор.

Как отрегулировать уровень топлива в карбюраторе на ВАЗ 2108-ВАЗ 21099?

Регулировка топлива в карбюраторе за счёт регулировки поплавков:

1) В начале снимите с карбюратора корпус воздушного фильтра. (Как снять корпус, более подробно вы найдёте в статье: «Замена корпуса воздушного фильтра», в рубрике «Снятие»)

2) Далее с помощью двух гаечных ключей, немного ослабьте крепление тяги к рычагу управления заслонкой.

3) Теперь отверните отверткой винт крепления тяги.

4) И после чего снимите кронштейн крепления оболочки тяги, совместно с самой тягой привода.

5) Затем ослабьте винты крепления подводящего и отводящего шланга, и после чего отсоедините их от штуцеров которые находятся на карбюраторе.

Примечание!
В шлангах должно остаться небольшое количество топлива, которые по возможно рекомендуется слить его в какую ни будь ёмкость!

6) Следом отсоедините от вывода электромагнитного клапана кончик проводов.

7) Далее с помощью отвертки, отверните пять винтов которые крепят крышку карбюратора.

8) А после этого снимите крышку.

Примечание!
Крышку старайтесь снимать аккуратно, не повредив её поплавки и прокладку!

9) Затем над какой ни будь плоской поверхностью, переверните крышку карбюратора поплавками вверх, для того что бы из неё выпали все винты крепления, а после этого положите её.

Примечание!
Ни в коем случае не кладите крышку поплавками вверх, иначе кронштейны поплавков могут повредиться!

10) После чего проверьте взаимное положение поплавков их продольную установку, а так же проверьте зазоры между поплавками и поверхностью металлической прокладки.

Проверка взаимного положения поплавков и их продольная установка:

1) Проверка обоих поплавков которые указаны «Синими стрелками» осуществляется сверху, а производится она по отпечаткам которые находятся на поверхности металлической прокладки «Красная стрелка».

Примечание!
Если один из каких либо поплавков уведён в сторону, то в таком случае выровняйте его ровно относительно края и взаимного положения. Выравнивать поплавки следует при помощи рук!

2) Но не во всех случаях на металлической прокладке бывают отпечатки, а всё потому что они образуются со временем из-за того что детали притираются, в том случае если у вас прокладка была заменена только что на новую, или же она просто повреждена соответственно отпечатков на ней никаких не будет, в этом случае нанесите их сами при помощи: маркера, или фломастера.

Примечание!
Выставлять отпечатки на металлической прокладке следует опираясь при этом на корпус карбюратора!

3) После настройки поплавков обратите особое внимание на их расположение, а именно проверьте перпендикулярно ли язычок кронштейна поплавков установлен оси игольчатого клапана.

Примечание!
Если это будет необходимо, то в таком случае при помощи плоскогубцев или отвертки, выровняйте язычок поплавков перпендикулярно оси игольчатого клапана!

4) Затем когда подгибание язычка будет окончено, обратите своё внимание на его поверхность, если она имеет заусенцы или же деформирована, то в таком случае вам придётся снять поплавки, а после этого зачистить поверхность этого язычка «буква А» при помощи надфиля или плоскогубцев.

Примечание!
При сильном повреждении язычка, поплавки совместно с кронштейном рекомендуется заменить на новые!

Проверка зазоров между поплавками и металлической прокладкой:

1) Пока крышка лежит вверх поплавками, вы в это время с помощью хвостика сверла или же отрезком проволоки толщиной в «1 мм», проверьте зазоры каждого поплавка между металлической прокладкой.

Примечание!
При проверки зазоров, демпферный шарик в обязательном порядке должен быть утоплен, то есть поплавки должны находиться в опущенном состоянии, а зазоры у обоих поплавков между прокладкой должны быть одинаковы и составлять от «0,25» до «1 мм»!

Более точная регулировка уровня топлива, с помощью регулировки поплавков:

Для этого вам понадобится штангенциркуль-глубиномер и карандаш.

1) В начале с помощью штангенциркуля, в точно таком же месте где указано на фото, отмерьте от края прокладки «5,7 мм», и после чего карандашом сделайте на самой прокладки пометку.

2) Затем выставите на шкале штангенциркуля значение «70,6 мм», и после чего на то место где вы выставили пометку, установите одну губку штангенциркуля. Следом в связи с этим установите оба поплавка, в связи с промежутком штангенциркуля.

Примечание!
Между губками штангенциркуля и поплавков, должен быть зазор не более «1 мм»!

3) Следом на линейки глубиномера которая находится на штангенциркуле, выставите значение «34 мм», и после чего подставьте её к кромки каждого поплавка.

Примечание!
Сразу же после подстановки штангенциркуля, рукой отрегулируйте держатель каждого поплавка таким образом, что бы обе кромки поплавка были на уровне штангенциркуля!

4) Далее рукой поднимите оба поплавка за центральный кронштейн, и проверьте их ход который по самой нижней части поплавка, должен составлять «15 мм».

5) Если ход поплавков составляет более или менее «15 мм», то в таком случае отрегулируйте его для этого:

• При помощи отвертки подогните ограничительный выступ кронштейна, и делайте это до тех пор пока ход поплавков не станет «15 мм».

6) И в завершение операции, поверните крышку карбюратора вертикально. Далее дождитесь полного перемещения обоих поплавков вверх, за счёт выхода демпферного шарика. И после чего убедитесь то что линия пресс-формы обоих поплавков, установлена параллельно металлической прокладки.

Примечание!
Небольшое отклонение от параллельности при правильной регулировки, указывает на то что поплавковый механизм неисправен. Чаще всего это возникает из-за западения демпферного шарика, который в это ситуации необходимо заменить!

7) Под завершение операции все детали которые вы снимали ранее, установите на свои же места в обратном порядке снятию.

Видео материал по настройке поплавков:
Если вы желаете более подробно узнать что к чему, и как отрегулировать уровень топлива в карбюраторе, в этом случае мы вам советуем ознакомиться с видео-роликом, который приведён ниже:

Как Отрегулировать Карбюратор На Ваз 21099

ВАЗ 2109 регулировка карбюратора

С внутренней очисткой не используйте кисти или ткани, поскольку нити, щетина и волокна могут попасть в нить. Лучше всего использовать специальные продукты и воду для очистки и ухода за карбюратором. когда карбюратор очищено, вы можете перейти к настройке.

Переходя к настройке привода дроссельной заслонки, сначала необходимо проверить натяжение троса.

Кабель не должен провисать, и он не должен быть очень тугим, так как чрезвычайно тугой кабель не позволяет ему полностью закрыться. Карбюратор от ВАЗ 2108 до классики. Простое руководство для тех, кто не знает, как настроить карбюратор ВАЗ 2105. Есть также видео по этому вопросу. Чтобы увеличить или уменьшить напряжение, вам нужно отрегулировать привод.

Ключ «13» должен удерживать наконечник с гайкой на оболочке кабеля, а второй ключ должен медленно ослабить контргайку на несколько оборотов.

Затем вы можете начать устанавливать желаемое расстояние от кончика регулировочной гайки и карбюратора.

Педаль газа должна быть отпущена — при полностью нажатой педали заслонка полностью открыта.

Теперь затяните предварительно ослабленную контргайку.

Чтобы настроить привод воздушная заслонка, снимите крышку с воздушного фильтра. как настроить клапан на газ 66. После мы начинаем проверять тягу в корпусе. В этом случае, если привод отрегулирован правильно, воздушная заслонка должна полностью открыться с «утопленной» ручкой привода.

СДЕЛАЙ САМ! На холостом ходу и зажигание на дороге!

Я предлагаю вашему суду новый раздел. Термостат: 1 Сделал все как привет, у меня ваз 2115. Я недавно сталкивался. Карбюратор ВАЗ должен проверить карбюратор на наличие неисправностей. Как работает карбюратор. Сделай сам. Видео как отрегулировать клапан на ЗАЗ Таврия. Вот первая попытка. Абонент из Ульяновска.

Счастливчик сегодня 99-й! От установки до проверки потока! (SOLEX)

Опять их привлекают ногти из регионов, близких к Ульяновской области. Как отремонтировать распределитель на ВАЗ 2101-ВАЗ 2107? Заметка! РЕМОНТ ВАЗ 2106, РЕМОНТ ВАЗ 2107 2. На этот раз СТО Найла Порошина.

Если у вас что-то не так, то вам это нужно регулировать. # 10 Очистка воздушного фильтра на альфа-мопеде, Как включить карбюратор. Поверните рычаг полностью, чтобы заслонка полностью открылась.

Рукоятка привода затвора должна быть отключена.

Возьмем плоскогубцы, им нужно вытащить верёвку из «рубашки», после чего болт нужно отжать обратно.

Мы начинаем регулировать пусковое устройство, точная настройка может быть выполнена только на снятом карбюраторе с использованием регулировки зазора. Тахометр необходим для регулировки карбюратора без его снятия.

Для начала, первое, что нужно сделать, это снять корпус воздушного фильтра, затем потянуть ручку привода воздушной заслонки до конца. Мы выбираем форсунки GDS для карбюратора Daaz 2105 2105 для роботов ВАЗ. Как убрать. Запускаем двигатель. Ребята, скажите, кто знает, я хочу установить клапан в Таврии, но я хочу сделать это так, как это было на других машинах. Сам затвор нужен откройте отвертку примерно на 1/3 полного хода. Затягиваем регулировочный болт, необходимо добиться 3200-3400 об / мин., После того как заслонка снята.

Теперь, когда гайка ослаблена, поверните винт с помощью отвертки: скорость должна составлять 2800-3000 об / мин. Ну вот и все, теперь затяните гайку и поставьте корпус фильтра на место.

к регулировать на холостом ходу двигатель должен быть прогрет до рабочей температуры, также должны быть включены мощные потребители энергии Вы можете включить свет или духовку. Здравствуйте! Кто скажет, что я хочу поставить пружины от 112 на ВАЗ 21099, нужно ли их резать . Мы берем отвертку, вместе с ней необходимо вращать винт «качества», чтобы установить максимальную скорость.

Теперь, используя «винт», нужно снизить скорость до точки, которая на 50-100 больше, чем должна быть на холостом ходу.

Опять же, используйте «качественный» винт, чтобы понизить до нормы.

Вы также можете просмотреть книгу о карбюраторе Solex — в ней описываются устранение неисправностей, настройка и доработка карбюратора.

You may also like

Последние записи

Hyundai представляет абсолютно новый i20 перед публичным дебютом

Абсолютно новый Hyundai i20 был представлен в преддверии публичного дебюта в ближайшие недели. Кабина нового супермини представляет собой существенное отклонение

Настройка карбюратора ВАЗ-2109

В тех случаях когда, система зажигания отрегулирована правильно, а машина по-прежнему плохо разгоняется, не тянет двигатель, «чихает», «дёргается», глохнет при отпускании педали газа, расходует много топлива и так далее, тогда необходимо обратить внимание на карбюратор.

К сожалению, в руководстве по эксплуатации автомобиля и в других источниках, которых сегодня огромное количество в интернете, нет конкретных рекомендаций, как правильно выполняется настройка карбюратора ВАЗ-2109. В основном все советы сводятся к типичной методике регулировки карбюратора, путём вращения двух регулировочных винтов. Её из поколения в поколение передают автолюбители с момента появления первых вазовских карбюраторов. Поэтому мы не будем повторяться, а детально рассмотрим типичные неисправности карбюратора Solex с практическими рекомендациями по их устранению.

Как настроить карбюратор ВАЗ

Неустойчивый режим холостого хода (ХХ). Если после запуска обороты двигателя «прыгают» и слышны хлопки в глушителе, значит — засорилась система ХХ. В этом случае необходимо вывернуть жиклёр ХХ и осмотреть его целостность. Исправным считается жиклёр, если все три отверстия на его головке имеют круглую форму. Если форма овальная, необходимо заменить жиклёр.

В том случае, когда после осмотра жиклёр оказался работоспособным, следует снять головку и проверить чистоту толкателя, который перекрывает поток топлива через клапан. В самой головке имеется калиброванное отверстие. Оно очень меленького сечения и быстро засоряется. Хорошо чистим это отверстие, а затем промываем головку.

Вслед за этим проверяем состояние резинового уплотнителя, который надет на жиклёр. При необходимости резинку следует заменить. После этого вкручиваем жиклёр на место, не прилагая больших усилий.

Настройка ЭПХХ. Если двигатель глохнет при резком отпускании педали газа, в то время как при плавном сбрасывании все работает нормально, необходимо проверить работоспособность системы ЭПХХ. В первую очередь необходимо оценить состояние контакта между проводом и жиклёром ХХ, который часто окисляется. При необходимости контакты зачищаем. Наконечник провода снимаем и поджимаем, чтобы соединение провода с жиклёром было надёжным.

Перелив или недолив топлива может быть из-за неправильной регулировки топливной смеси. Это определяется «дерганием» автомобиля при торможении или разгоне. Для устранения данной неисправности необходимо снять верхнюю часть карбюратора, открутив 5 болтов. Затем переворачиваем верхнюю часть вверх и проверяем состояние поплавков. Они должны быть установлены параллельно двум отметинам, которые имеются на прокладке карбюратора справа и слева.

Вслед за этим выставляем уровень топлива в карбюраторе. Для ВАЗ-2109 оптимальным считается уровень 37,5 мм. Это расстояние измеряется от верхней грани поплавков до прокладки. При этом нижняя грань поплавков будет находиться на расстоянии 5-6 мм от прокладки.

Примечание. В руководстве по эксплуатации карбюратора, это расстояние почему-то указано как 1-2 мм. На практике при таком положении поплавков всегда получается перелив топливной смеси и двигатель «захлёбывается».

Необходимый уровень выставляем путём подгибания держателя поплавка. Но при этом нужно соблюдать осторожность, чтобы ни в коем случае не двигать сами поплавки. После установки требуемого уровня, ещё раз проверяем положение поплавков. Они должны быть установлены перпендикулярно прокладке.

Чистка главной дозирующей системы производится в том случае, когда автомобиль в процессе движения «дёргается» или слабо разгоняется. Чаще всего засоряется первая камера карбюратора. Сначала выкручиваем жиклёры подачи воздуха. Как правило, они всегда чистые. В первую очередь забиваются топливные жиклёры, которые расположены под воздушными. С помощью маленькой плоской отвёртки нужно выкрутить жиклёр и прочистить. Подуть калиброванное отверстие проще всего с помощью шприца.

Примечание. Некоторые водители в случае плавающего ХХ прибегают к радикальному способу устранения неисправности. Считая, что они все испробовали и уже ничего не помогает, удаляют сердечник (жало) жиклёра ХХ. В итоге топливная смесь будет обогащённой. Из-за этого получаем чёрные свечи и дополнительный налёт в камерах сгорания. Специалисты не рекомендуют удалять жало жиклёра. Сначала его необходимо почистить или заменить новым устройством. Помните, если жиклёр ХХ работает нормально, двигатель в режиме ХХ должен глохнуть при отключении провода от контакта жиклёра.

Видео по настройке карбюратора Ваз 2109 Солекс

Если карбюратор залит маслом, необходимо проверить состояние маслоотделительной сетки, которая устанавливается в крышках головок блоков цилиндров. К карбюратору Solex подведены два подводящих шланга от системы вентиляции газов в картере двигателя. Один из них выведен в низ корпуса, а второй патрубок подходит к воздушному фильтру. Чтобы избежать выхлопа масла из всех щелей, специалисты рекомендуют поставить в патрубок топливный карбюраторный фильтр.

Повышенные обороты ХХ. Если постоянно обогащается топливная смесь, при этом рукоятка подсоса работает нестабильно и иногда не доходит до упора, следует сначала проверить положение регулировочного болта. Его вы найдёте по большой головке. Очень часто болт самопроизвольно выкручивается, что приводит к перекосу рычага в процессе перемещения. Соответственно в таком положении невозможно правильно отрегулировать уровень обогащения топливной смеси. Поэтому обороты ХХ будут повышенными.

Если после затягивания регулировочного болта, проблема не устранена, необходимо проверить положение воздушной заслонки в топливном фильтре. Для этого открываем крышку фильтра и смотрим, как стоит заслонка. Если она установлена не в вертикальном положении, следует убрать пружину, которая предназначена для создания дополнительного сопротивления при закрытии заслонки. После уборки пружины заслонка будет закрываться полностью.
