Расположение предохранителей ваз 2107 карбюратор
Предохранители ВАЗ 2107
Рассмотрены автомобили ВАЗ 2107, ВАЗ 21047 карбюратор, инжектор

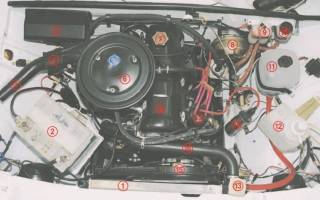

Расположение блока предохранителей ВАЗ 2107 под капотом
Монтажный блок предохранителей и реле цифра 5
С открытой крышкой он выглядит вот так
Расположение предохранителей и реле ВАЗ 2107
На автомобилях более раннего выпуска устанавливался старый блок предохранителей
Предохранители ВАЗ 2107 старого образца
Номер предохранителя (номинальный ток)*
Назначение предохранителей ВАЗ 2107
Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047)
Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107
Нагревательный элемент обогрева заднего стекла и его реле (контакты)
Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы
Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей)
Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза
Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала.
Дальний свет (правая фара). Обмотка включения реле очистителей фар
Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар
Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа
Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика
Ближний свет (правая фара). Обмотка включения реле очистителя фар
Ближний свет (левая фара)
* В знаменателе для предохранителей штыревого типа
Реле ВАЗ 2107
- Расположение реле и плавких предохранителей штыревого типа в монтажном блоке:
- Реле включения обогрева заднего стекла.
- Реле включения очистителей и омывателей фар.
- Реле включения звуковых сигналов (установлена перемычка).
- Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
- Реле включения дальнего света фар.
- Реле включения ближнего света фар.
Предохранители ВАЗ 2107 инжектор
Блок предохранителей и реле ВАЗ 2107 инжектор расположен на передней панели под вещевым ящиком.
Видео по теме
Блок Предохранителей Ваз 2107 Карбюратор
Предохранители ВАЗ 2107
Рассматривал авто ВАЗ 2107, карбюратор ВАЗ 21047, инжектор
Размещение блока предохранителей ВАЗ 2107 под капотом
С открытой крышкой это выглядит примерно так
Размещение предохранителей и реле ВАЗ 2107
Старые автомобили оснащены старым блоком предохранителей
Предохранители ВАЗ 2107 старой модели
Номер предохранителя (номинальный ток)
Обозначение предохранителей ВАЗ 2107
Задние габариты (задний фонарь). Обратный предохранитель. Предохранитель подогревателя электродвигателя. Сигнальная лампа заднего реле и реле (обмотка). Очиститель мотора и омывателя заднего стекла (ВАЗ-21047)
Чище моторы, омыватели лобового стекла и фар. Реле стеклоочистителя, омывателя стекла и фар (контакты). Стеклоочистители для ВАЗ 2107
Обогрев заднего стекла и реле (контакты)
ВАЗ 2107 прикуриватель. Бытовая розетка для переносной лампы
Звуковой сигнал. Радиатор охлаждения вентилятора двигателя. ВАЗ 2107 Предохранитель вентилятора.
Указатели поворота в режиме тревоги. Переключатель и реле реле указателей поворота и тревоги (в режиме тревоги)
Противотуманные фары. Регулятор напряжения генератора G-222 (для автозапчастей)
Состав техники. Предохранитель на панели устройства. Реле сигнализации и зарядки аккумулятора. Указатели поворота и соответствующие сигнальные огни. Лампы для запаса топлива, давления масла, стояночного тормоза и уровня тормозной воды. Вольтметр. Устройства электропневматической системы управления карбюраторами. Реле стояночного тормоза
Лампы стоп-сигнала. Лампы для внутреннего освещения. Стоп предохранитель.
Дальний свет (правая фара). Проводка реле стеклоочистителя фар
Сигнальная лампа дальнего света (левая фара) и ближнего света
Парковка (левая фара и правая задняя позиция). Сигнальная лампа парковки. Огни номерных знаков. обтекатель
Парковка (правая фара и заднее левое положение). Осветительные лампы. Зажигалка. Лампа для перчаточного освещения
Короткий луч (правая фара). Катушка реле стеклоочистителя фар
Читайте также
Ближний свет (левая фара)
В знаменатель для контактов типа предохранителя
- Расположение реле и контактных предохранителей в монтажном блоке:
- Реле обогрева заднего стекла.
- Реле для включения очистителей и омывателей фар.
- Звуковое реле (установлена перемычка).
- Реле для включения двигателя вентилятора охлаждения (не используется с 2000 года).
- Реле дальнего света.
- Реле ближнего света фар.
Предохранители ВАЗ 2107
Блок предохранителей и реле ВАЗ 2107 расположен спереди под перчаткой.
Вот как выглядит блок
Предохранитель F1 для главной цепи реле (7,5 А);
Предохранитель F2 ECU (7,5 А);
Предохранитель топливного насоса F3 ВАЗ 2107 (15А);
Главное реле R1;
Реле топливного насоса R2;
Реле электрического вентилятора R3.
Заметка. Автомобили ВАЗ 2107 с ЭБУ M1.5.4N и ECU-5.1.3 имеют предохранители F1 и F2 с номиналом 15А.
Замена предохранителей ВАЗ 2107
Замена предохранителей в монтажном блоке. Откройте крышку монтажного блока. Серийные номера контактов предохранителей указаны на нижней стороне 100 крышки и на панели устройства. На обложке есть знаки защищенных цепей. В старом стандартном монтажном блоке, который оснащен частью автомобилей, предохранители расположены в порядке слева направо. Статус контакта типа предохранителя виден через окно сверху.
Для замены предохранителей и реле ВАЗ 2107 в монтажном блоке имеются специальные пластиковые съемники (пинцеты), если их нет в наличии, то плоскогубцы пригодятся для замены предохранителей.
Замена предохранителя дополнительного очистителя фар
Щетки стеклоочистителя защищают обмотку двигателя. Они размещены на проводах рядом с мотор-редукторами.
Размещается в салоне. Сняв отвертку, снимите два средних переключателя с панели радио.
Предохранители ваз 2107. Распиновка. Блок старой модели.
Блок предохранителей 2107, Обозначение каждого. Помощь для начинающих. Instagram
Блок предохранителей и реле нового образца (монтажный блок) ВАЗ 2104, 2105, АВАР 2107 (402 и 404)
Обзор сборки блоки новый ориентир для классики ВАЗ 2104, 2105, 2107 производство АВАР 402.3722.
отверткой сожми две защелки
Снимите блок предохранителей, открутите крышку и замените предохранитель
Реле зажигания, реле указателя поворота и сигнализации ВАЗ 2107
Расположен в салоне за экраном устройства
Чтобы заменить реле, снимите крышку устройства и снимите гайку, удерживающую реле с головкой 10.
Реле для стартера, стартер ВАЗ 2107
Читайте также
Реле 113,3747 или 90,3747-10 расположены в моторном отсеке правого брызговика
Где. Реле ветрового стекла PC-514 расположено под боковой панелью водителя и ввинчено в корпус 2.
Чтобы попасть туда с помощью отвертки, снимите левую боковую панель
С помощью крестообразной отвертки ослабьте два винта, которыми крепится реле.
Разъем реле находится на приборной панели рядом с регулятором дальности света фар. Вы можете добраться до него снизу приборной панели.
Принципиально не ошибиться с подключением блока
Замена блока предохранителей на ВАЗ 2107
Снимите корпус воздушного фильтра для удобства.
Отсоедините колодки, прикрепленные к блоку ниже.
Цветная маркировка наносится на корпус блока, который соответствует цвету подключаемых разъемов, поэтому нет необходимости в дополнительной маркировке
Дальнейшая работа выполняется из салона
Снимите полку, установленную под приборной панелью, снимите перчаточный ящик.
Отсоедините колодки от разъемов блока
Также есть маркировка, чтобы вы ничего не перепутали
С помощью головки на 10 головок откручиваем 4 гайки, накрываем последние справа.
И снимите монтажный блок
Установка блока предохранителей в сборе и реле ВАЗ 2107
Установите блок в порядке, обратном снятию
Блок-схема предохранителей ВАЗ 2107 (полная электрическая цепь)
нажмите на изображение, чтобы расти
1 блок подсветки; 2 боковых указателя поворота; 3 аккумуляторные батареи; 4 реле стартера; 5 электропневматический карбюраторный клапан; 6 карбюраторных микровыключателей; 7 генератор 37,3701; 8 очистителей фар для редукторов; 9 датчик включения двигателя вентилятора; 10 вентилятор двигателя системы охлаждения двигателя; 11 звуковых сигналов; 12 распределитель зажигания; 13 свечей зажигания; Стартер 14; 15 термометров датчиков водяного охлаждения; 16 лампа моторного отсека; 17 датчик, показывающий давление отсутствующего масла; 18 датчик, сигнализирующий об отсутствии уровня тормозной воды; 19 мотор-редуктор стеклоочистителя; 20 блок управления карбюраторным электропневматическим клапаном; 21; 22 мотор насоса омывателя фар; 23 двигатель насоса стеклоомывателя; 24 монтажных блока; 25 реле стеклоочистителя; 26 сигнальных реле и указателей поворота; 27 выключатель стоп-сигнала; 28 переключатель заднего хода; 29 реле зажигания; тридцать; 31 трехрычажный выключатель; 32 будильника; 33 домашних розетки для переносной лампы; 34 выключатель вентилятора отопителя; 35 дополнительных резисторов двигателя отопителя; 36 — лампа, сигнализирующая о включении обогрева заднего стекла; 37 контрольная лампа не хватает уровня тормозной воды; 38 блочных сигнализаторов; 39 двигатель вентилятора отопителя; 40 перчаток для перчаток; 41 потолочный выключатель на стойках передних дверей; 42 выключатель света для сигнализации входной двери; 43 фары, передние двери открыты; 44 соединительный блок; 45 прикуриватель; 46 часов; 47 переключающих светильников; 48 диодов, чтобы проверить, что контрольная лампа не находится на уровне тормозной воды; 49 указатель уровня топлива; 50 ламп сигнализатора запаса топлива; 51 спидометр; 52 контрольная лампа для включения указателей поворота; 53 карбюраторная крышка воздушной заслонки сигнальные лампы; 54 сигнальная лампа батареи; Выключатель 55 на крышке воздушной заслонки карбюратора; 56 состав устройства; 57 эконометрика; 58 задних фонарей; 59 термометр водяного охлаждения; 60 тахометров; 61 фонарь стоп-сигнала; 62 лампа реле давления масла; 63 лампа, сигнализирующая о включении дальнего света фар; 64 лампы, указывающие на включение внешнего освещения; 65 вольтметров; 66 индикатор включения тормозного тормоза; 67 выключатель наружного освещения; 68 подсветка выключателя отопления с подсветкой; 69 выключатель заднего противотуманного света с сигнальной лампой; Предохранитель 70 для противотуманных фар; 71 оттенок; 72 задних габарита; 73 указатель уровня топлива и датчик уровня топлива; 74 колодки для подключения к нагревательному элементу заднего стекла; 75 номерных знаков фонарей. Порядок обычной нумерации заглушек в колодках: блок фар, фар и щеток стеклоочистителя, реле стеклоочистителя, блок управления электромагнитным клапаном карбюратора; использованный монтажный блок и выключатель длинной цепи; сигнальные реле и указатели поворота; г задних габаритов (нумерация выводов в порядке от края доски); q будильник.
Схема впрыска ВАЗ 2107 (Система управления впрыском топлива)
1 разъем контроллера 2 датчик массового расхода воздуха; 3 датчика температуры охлаждающей воды; 4 датчика положения коленвала; 5 датчик положения дроссельной заслонки; 6 датчик концентрации кислорода; 7 датчик скорости; 8 модуль зажигания; 9 адсорбер продувочный электрический клапан; 10 реле электрического вентилятора; 11 реле бензонасоса; 12 главных реле; 13 предохранитель защиты силовой цепи реле электронасоса; 14 предохранитель защиты главных силовых цепей реле; 15 плавких вставок; 16 — предохранитель, защищающий цепь постоянной мощности контроллера; 17 диодов; 18 контроль холостого хода; 19 вложений; Диагностический блок X1; Подключите блок X2 к электрической системе автомобиля.
Блок предохранителей и реле Ваз 2107
Жгуты проводов передней панели, моторного отсека и задний жгут “семерки” соединяются через блок предохранителей ВАЗ 2107. Кроме соединения веток электропроводки, он выполняет важную функцию защиты от перегрузки и короткого замыкания. Давайте разберемся, что представляет собой блок предохранителей, где он расположен и за что отвечает каждый из его элементов.
Расположение блока предохранителей
Большая часть плавких предохранителей, защищающих электропроводку “семерки”, находятся в едином блоке, расположенном под капотом авто. Кроме предохранителей, блок содержит группу реле, которые отвечают за включение электроприборов, например, обогрев заднего стекла или головного света.
Монтажный блок ВАЗ 2107 находится под капотом возле лобового стекла, напротив пассажирского сиденья. В зависимости от года выпуска, “семерки” оборудовались двумя типами блоков предохранителей: “старым” и “новым”. Конструкции обоих типов блоков имеют небольшие различия, поэтому их особенности и электрические схемы следует рассматривать отдельно.
Важно: независимо от типа подачи топлива (карбюратор или инжектор) схемы одного (старого или нового) типа блоков предохранителей “семерки” одинаковы. Оба типа блоков могут быть установлены на инжекторные и карбюраторные модели.
Схема предохранителей ВАЗ 2107 старого образца
“Старый” блок предохранителей имеет 17 плавких предохранителя. Каждый из них защищает одну или несколько электрических цепей. Назначение предохранителей:
Номер предохранителя (номинальный ток)* Назначение предохранителей ВАЗ 2107 F1 (8А/10А) Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047) F2 (8/10А) Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107 F3/4 (8А/10А) Резервные F5 (16А/20А) Нагревательный элемент обогрева заднего стекла и его реле (контакты) F6 (8А/10А) Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы F7 (16А/20А) Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107. F8 (8А/10А) Указатели поворота в режиме аварийной сигнализации. Выключатель и реле- прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации) F9 (8А/10А) Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей) F10 (8А/10А) Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза F11 (8А/10А) Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп сигнала. F12 (8А/10А) Дальний свет (правая фара). Обмотка включения реле очистителей фар F13 (8А/10А) Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар F14 (8А/10А) Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа F15 (8А/10А) Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика F16 (8А/10А) Ближний свет (правая фара). Обмотка включения реле очистителя фар F17 (8А/10А) Ближний свет (левая фара) * В знаменателе для предохранителей штыревого типа
Схема блока предохранителей ВАЗ 2107 нового образца
На более новых “семерках” установлен блок с 17 предохранителями и 6 реле. Предохранители ВАЗ 2107 на “новом” блоке защищают такие электроцепи и приборы:
Реле нового блока выполняют такие функции:
Особенности электросхемы моделей с инжектором
Блок предохранителей ВАЗ 2107 (инжектор) не отличается от блока на карбюраторной “семерке”. Инжекторные модели просто оборудованы дополнительным блоком реле и предохранителей, устанавливаемым в салоне под “бардачком”. Блок включает три реле — “главное”, реле бензонасоса и реле вентилятора. Также на нем установлены плавкие предохранители, защищающие главное реле, ЭБУ двигателя и электрический бензонасос.
Замена плавких предохранителей
Перед заменой предохранителей необходимо сделать две вещи:
- выключить зажигание;
- отключить “массу” от аккумулятор.
В противном случае возможно возникновение короткого замыкания в процессе работы.
Порядок действий такой:
1. На обратной стороне крышки нового БП указано расположение предохранителей. На БП старого типа предохранители нумеруются просто слева направо.
2. Проверять работоспособность предохранителей лучше не визуальным способом, а при помощи омметра или прозвонки.[/tip]
Замена предохранителя “противотуманок”
Если перестали гореть противотуманные фары, следует проверить плавкий предохранитель, установленный в салоне. Для его замены необходима отвертка. Порядок замены такой:
-
демонтировать два выключателя из консоли (места, где установлена магнитола) при помощи плоской отвертки;
отверткой отжать два фиксатора и вытащить пластиковую вставку из консоли;
вытащить корпус предохранителя “противотуманок”;
открыть корпус и заменить предохранитель;
Замена блока предохранителей на Ваз 2107
Предохранители ВАЗ 2107 (инжектор и карбюратор) устанавливаются в типовые взаимозаменяемые блоки, поэтому их замена не сопряжена со сложностями. БП можно менять лишь на блок аналогичного типа (старый или новый). Делается это так:
- отключить “массу” от аккумулятора;
- демонтировать корпус воздушного фильтра;
- отстыковать жгут проводов, подключенный к блоку предохранителей, который находится снизу БП;
[tip]Совет: цветная маркировка, нанесенная на корпус БП, позволяет не перепутать провода местами даже если предварительно не маркировать их.[/tip]
- демонтировать полку, находящуюся в салоне под “торпедой”;
- снять корпус “бардачка”;
- отстыковать второй жгут проводов от БП;
- открутить болты крепления БП (правый болт скрыт, его сразу не видно);
- демонтировать блок предохранителей;
- установить новый блок предохранителей;
- затянуть болты крепления;
- пристыковать жгут, идущий из салона;
- установить корпус “бардачка” и полку под “торпедой”;
- подключить к БП жгут проводов, идущий под капотом;
- установить корпус воздушного фильтра;
- подключить “массу” к аккумулятору.
Проверка и замена реле Ваз 2107
Как и плавкие предохранители, реле лучше менять при отключенной от аккумулятора “массе”. Проверять исправность реле стоит после проверки соответствующих плавких предохранителей.
Реле легко извлекаются из посадочных мест. Начать проверку работоспособности реле следует осмотра “ножек” (контактов). Если они окислены, необходимо почистить их наждачной бумагой или ножом.
Проверить, работает ли реле, можно двумя способами. Самый простой — заменить его на новое, заведомо рабочее. Если после этого работа электроприбора восстановилась — старое реле было неисправно. Нет — надо продолжать поиск причины.
Также можно подать питание на обмотку реле и при помощи прозвонки или омметра проверить, замыкаются ли (размыкаются ли) необходимые контакты. Нерабочее реле подлежит замене. Ремонт реле конструктивно не предусмотрен.
Схема электрооборудования ВАЗ 2107
↑ Схема электрооборудование автомобиля
Электрооборудование автомобиля выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с массой, которая выполняет функцию второго провода. Схема электрооборудования автомобиля представлена на рисунке.
Большинство цепей включаются выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп–сигнала, плафона, штепсельной розетки для переносной лампы, цепь питания аварийной сигнализации, часы и фонари сигнализации открытых передних дверей.
Электрооборудование автомобиля защищено плавкими предохранителями, установленными в монтажном блоке.
Цепь заряда аккумуляторной батареи, цепи зажигания и пуска двигателя, обмотки реле включения ближнего и дальнего света фар не защищены предохранителями.
- 1 (8А) – Задние фонари (свет заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка)
- 2 (8А) – Электродвигатели стеклоочистителя и омывателя ветрового стекла. Электродвигатели очистителей и омывателя фар. Реле очистки ветрового стекла. Реле очистителей и омывателя фар (контакты)
- 3 (8А) – Резервный
- 4(8А) – Резервный
- 5 (16А) – Элемент обогрева заднего стекла и реле включения обогрева (контакты)
- 6 (8А) – Прикуриватель. Штепсельная розетка переносной лампы. Часы. Фонари сигнализации открытых передних дверей
- 7 (16А) – Звуковые сигналы и реле включения звуковых сигналов. Электродвигатель вентилятора системы охлаждения двигателя и реле включения электродвигателя (контакты)
- 8 (8А) – Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации
- 9 (8А) – Регулятор напряжения генератора (на автомобилях с генератором ГB222)
- 10 (8А) – Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольные приборы. Контрольная лампа заряда аккумуляторной батареи. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Реле-прерыватель контрольной лампы стояночного тормоза. Система управления пневмоклапаном карбюратора
- 11 (8А) – Задние фонари (лампы стоп-сигнала). Плафон внутреннего освещения кузова
- 12 (8А) – Правая фара (дальний свет). Обмотка реле включения очистителей фар (при включенном дальнем свете)
- 13 (8А) – Левая фара (дальний свет). Контрольная лампа включения дальнего света фар
- 14 (8А) – Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Подкапотная лампа. Контрольная лампа включения габаритного света.
- 15 (8А) – Правая фара (габаритный свет). Левый задний фонарь (габаритный свет). Лампа освещения прикуривателя. Лампы освещения приборов. Лампа освещения вещевого ящика
- 16 (8А) – Правая фара (ближний свет). Обмотка реле включения очистителей фар (при включенном ближнем свете)
- 17 (8А) – Левая фара (ближний свет)
До 1988 г. лампы противотуманного света в задних фонарях и контрольная лампа противотуманного света защищались предохранителем № 17 монтажного блока. С 1988 г. они защищаются отдельным предохранителем, расположенным в пластмассовом корпусе в жгуте проводов около выключателя противотуманного света. Этот предохранитель рассчитан на 8 А.
Кроме того, до 1988 г. лампа освещения вещевого ящика защищалась не предохранителем № 15, а предохранителем № 2.
↑ Как заменить предохранитель
Прежде чем заменить перегоревший предохранитель, выясните причину его сгорания и устраните ее. При поисках неисправности рекомендуется просмотреть указанные цепи, защищаемые плавкими предохранителями, которые защищает данный предохранитель.
↑ Схема электрооборудования
↑ Схема соединений монтажного блока
А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой “Ш” в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом.
↑ Как заменить предохранитель в блоке и схема электрооборудования автомобиля
↑ Монтажный блок (крышка снята)
Монтажный блок. Все предохранители и вспомогательные реле установлены в отдельном монтажном блоке, расположенном в моторном отсеке. Кроме того, через монтажный блок осуществляется соединение жгутов проводов моторного отсека со жгутом проводов панели приборов и с задним жгутом. Условные номера штекеров в соединительных колодках монтажного блока и схема внутренних соединений монтажного блока показаны на рисунке.
ПРЕДУПРЕЖДЕНИЯ! При ремонтных работах во избежание коротких замыканий необходимо отсоединять провод от клеммы “минус” аккумуляторной батареи.
Не допускается устанавливать самодельные или какие-либо другие предохранители, не предусмотренные конструкцией автомобиля, т.к. это может привести к перегреву проводов и к пожару.
При проверке схемы электрооборудования автомобиля не допускается замыкать на массу провода, т.к. это может привести к перегоранию токоведущих дорожек на печатных платах монтажного блока.
При снятии реле и предохранителей в монтажном блоке не допускается применять металлические отвертки, т.к. это приводит к замыканию выводов реле и перегоранию токоведущих дорожек монтажного блока.
На автомобилях могут быть установлены монтажные блоки отечественного производства или изготовленные в Словении. Последние являются неразборными и ремонту не подлежат. В случае нарушения внутренних соединений они должны заменяться новыми.
Монтажные блоки отечественного производства можно разбирать и заменять у них блок печатных плат. Допускается припайка проводов взамен перегоревших токоведущих дорожек на печатных платах, но только если для этого не требуется рассоединения печатных плат.
Загрузка...
