Тюнинг карбюратора ваз 2101 своими руками

Правильный тюнинг карбюратора Солекс 21083 своими руками

Правильно выполненныйтюнинг карбюратора Солекс — позволяет владельцам ВАЗ улучшить динамику автомобиля или как сегодня принято говорить — “прокачать” двигатель своего четырехколесного друга. Благодаря определенным операциям с “карбом” можно выжать несколько “лошадок” из своего «Жигуленка», улучшив крутящий момент двигателя.

В двух словах об особенностях карбюратора Солекс 21083

Сoлeкc относится к эмульсионному типу, им агрегатировались модели с бесконтактной системой зажигания горючей смеси. Карбюратор Солекс имеет две камеры c последовательным открытием дроссельных заслонок. Кроме того, карбюратор оснащен двумя дозировочными системами камер, системой холостых оборотов для 1-й камеры c переходными системами для первой и второй камер. В составе Солекс имеется полуавтоматическое пусковое устройство, диафрагменный ускорительный насос, а также экономайзер мощностных режимов.

Тюнинг карбюратора Солекс 21083 своими руками

Сегодня мы не будем производить каких-либо глобальных доработок или переделок, это скорее доводка, подгонка карбюратора, или проще говоря, улучшение его свойств и характеристик путем шлифовки, расточки, сглаживания углов и т. д.

1. Первым делом необходимо разобрать карбюратор, я думаю много ума для этого не нужно, поэтому особо расписывать процесс не буду.

2. Далее разделяем его на две половины, отделив верхнюю часть от нижней. Не помешает промыть все как следует, затем продуть сжатым воздухом.

3. Присмотритесь к оси воздушной заслонки, винты расположенные на ней довольно сильно выступают, создавая тем самым лишнее никому не нужное сопротивление для входящего потока воздуха. Сглаживаем их или делаем заподлицо при помощи шкурки и напильника.

4. Достаем оську и воздушную заслонку. Затачиваем воздушную заслонку, это не будет лишним.

5. Далее переходим к нижней части. Разберите все как и в случае с верхом.

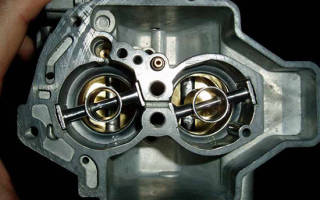

6. Достаньте наружу дроссельные заслонки вместе с осями.

7. Используя напильник, сделайте оси дроссельных более округлыми. Желательно спрятать шляпки винтов в ось, лично я решил этот вопрос путем использования винтов с конусной шляпкой. Для того чтобы утопить шляпки при помощи дрели и сверла соответствующего диаметра, не помню “10” вроде бы.

8. После этого необходимо собрать дроссельный механизм.

9. В малых диффузорах нужно поправить погрешности отливки корпуса карбюратора, то есть убрать наплывы, сгладить острые углы, желательно сделать ножки малого диффузора в форме “крыла”. Эта форма считается наиболее аэродинамичной.

10. Несколько слов про ускорительный насос. Бытует мнение, что на “Классике” нужно две трубки развернуть в одну камеру. Я не согласен с этим утверждением, поскольку во время открытия второй камеры в режиме перехода со средней нагрузки в режим максимальной мощности возникают “провалы”. Поэкспериментировав с различными вариантами я принял решение установить две трубки в две камеры. Здесь намного важнее как можно точнее выставить их в зазор между стенкой смесительной камеры и дроссельной заслонкой.

11. Кулачок привода усилителя насоса рекомендую полностью заменить на №4.

И последнее. Попытайтесь максимально сгладить любые неровности смесительной камеры, т. к. воздух проходящий через нее движется со скоростью порядка 120 м/с. Именно поэтому даже самая незначительная, на первый взгляд неровность или угол могут создать завихрение потока воздуха, который будет препятствовать впуску свежей порции воздуха.

Данный тюнинг карбюратора Солекс позволит улучшить динамику вашего ВАЗа, а двигатель станет более «резвым» и приемистым. Спасибо за внимание.

P. S. В рубрике Тюнинг ВАЗ еще много всяких интересностей, обязательно загляните.

Регулировка карбюратора ВАЗ 2101

Регулировка карбюратора ВАЗ 2101 – это очень важная процедура, без которой не сможет нормально функционировать любая машина, а уж тем более, такая возрастная, как «копейка». Важно заметить, что регулировки карбюраторов учат не один год, и даже есть такая профессия – карбюраторщик, но мы твердо уверены, что с определенным пакетом знаний и без боязни «испачкать руки», с ней сможет справиться абсолютно каждый автовладелец. Именно по этой причине, мы решили составить для вас достаточно подробную инструкцию, чтобы вы могли сэкономить свои деньги и продолжать радоваться поездкам на настоящей отечественной классике.
Если Вам надоела настройка и ремонт карбюратора, а также солидное потребление топлива Вашей копейки, стоит обратить внимание на автомобили Королла одиннадцатого поколения в toyota-ua.com/models/new-corolla. Toyota Corolla 2013 отличается значительной экономией топлива благодаря инжектору, который обеспечивает стабильную эффективную работу двигателя и менее загрязненные выбросы в атмосферу.

Корректируем положение дроссельной заслонки

Первым этапом регулировки карбюратора на «копейке», является выставление правильного положения дроссельной заслонки. Чтобы правильно проделать эту работу, вы должны выполнить следующие несложные манипуляции:

Шаг 1: в ручном режиме поверните рычаг управления дроссельной заслонки против часовой стрелки, чтобы она полностью открылась.

Шаг 2: замерьте расстояние до первичной камеры, оно должно быть в пределах от 12,5 до 13,5 миллиметров. Если это не так, скорректируйте его за счет подгибания усика тяги.

Шаг 3: замерьте величину максимального открытия дроссельной заслонки, оно должно быть в пределах от 14,5 до 15,5 миллиметров. Если это не так, то вам следует его скорректировать, подкрутив шток пневматического привода.

Корректируем пусковое устройство

На втором этапе, регулировка карбюратора ВАЗ 2101, заключается в настройке пускового устройства. Как и в предыдущем случае, мы приведем пошаговую инструкцию, которая вам поможет легко и просто справиться с задачей.

Шаг 1: в ручном режиме поверните рычаг дроссельной заслонки вторичной камеры против часовой стрелки, чтобы она закрылась.

Шаг 2: проверьте, чтобы кончик рычага тяги жестко крепился к оси дроссельной заслонки первичной камеры и располагался на самом конце шток пускового устройства. Если вы обнаружите, что это не так, то вам потребуется скорректировать его положение за счет подгибания тяги.

Важно! Подгибать тягу нужно очень аккуратно, так как слишком сильным давлением ее можно отломить.

Корректируем производительность ускорителя насоса

Третий этап регулировки работы карбюратора на ВАЗ 2101 заключается в контроле и отладке ускорителя насоса.

Начинать работу с ним нужно именно с проверки работоспособности. Для этого вы должны в мензурку собрать топливо, которое выработается за 10 полных циклов работы рычага управления дроссельной заслонкой. У вас должно получиться от 5,25 до 8,75 кубических сантиметров топлива. Если это не так, то вам потребуется провести полную прокачку насос 9-10 раз, после чего произвести повторный замер. Если и это не поможет, то придется полностью менять укоритель топливного насоса.

Выставляем правильный режим холостого хода двигателя автомобиля

Регулировка карбюратора ВАЗ 2101 на финальном этапе заключается в выставление правильных оборотов холостого хода двигателя. Для этого вы должны совершить следующие простые действия.

Шаг 1: прогрейте двигатель в течение 10-15 минут.

Шаг 2: заглушите двигатель и закройте винт качества и винт количества до упора.

Шаг 3: отпустите винт количества на 3 оборота, а винт качества на 5 оборотов.

Шаг 4: запустите двигатель и при помощи винта количества установите частоту вращения мотора на уровне 800 оборотов в минуту.

Шаг 5: начните медленно закручивать винт качества, тем самым уменьшая обогащение топливной смеси. Делать это нужно до тех пор, пока обороты не начнут падать.

Шаг 6: выкрутите винт качества на пол оборота и зафиксируйте.

Как видите, регулировка карбюратора производится также легко, как и регулировка клапанов ВАЗ 2101. Главное, это внимательность и аккуратность, и вы вполне сможете справиться с задачей самостоятельно.

Тюнинг карбюратора ВАЗ 2107

Содержание

Автомобиль ВАЗ 2107 – это классика Советского машиностроения. Создавался он на базе 2105, которая, в свою очередь, разрабатывалась на основе Фиат 124. Задумывалась «семерка» как семейный автомобиль. Поэтому никаких особенных характеристик в машине нет.

Но современные автолюбители не согласны с таким положением дел и стремятся внести какие-то свои уникальные штрихи в «Семерку». Это касается не только стайлинга, но и тюнинга «железа». В этой статье мы расскажем о том, как улучшить динамические характеристики машины, поработав с ее карбюратором. Добиться необходимого результата можно различными путями. Некоторые эксперты рекомендуют поработать с двигателем. Установка облегченных комплектующих (поршни и шатуны), наряду с шлифованием коллекторов позволяет улучшить разгонную динамику ВАЗ 2107.

Все эти работы требуют участия профессионалов и специализированного оборудования. Но зачастую, владельцы «Семерки» предпочитают делать все своими руками. Это позволяет избежать лишних затрат. Поэтому, стоит рассмотреть вариант доработки карбюратора. Этот путь не так затратен и не требует наличия специальной квалификации. И самое главное – вам даже не нужен гараж. В результате, вы сможете значительно улучшить эксплуатационные характеристики ВАЗ 2107 и потратить меньше денег на доработку. К тому же, положительный эффект проявится незамедлительно.

Основные варианты доработки карбюратора

Первое, что можно сделать при тюнинге карбюратора ВАЗ 2107 – избавиться от пружины привода дроссельной заслонки в первичной камере. На всю эту операцию у вас уйдет не более пяти минут. Да и эффект ощутимый – ваш автомобиль значительно прибавит в динамике. А вот расход топлива увеличится всего на пол литра «на сотню». Важная информация! Основные шаги по тюнингу карбюратора ВАЗ 2107:

• удаление пружины привода дроссельной заслонки;
• тюнинг привода дроссельной заслонки вторичной камеры;
• удаление малого диффузора и установка нового;
• работа с жиклерами.

Далее, для улучшения динамических характеристик ВАЗ 2107, вы можете проработать привод дроссельной заслонки во вторичное камере (в результате, он должен быть механическим, а не вакуумным). Вся операция проводится с помощью небольшого куска проволоки или пружины. На одном конце проволоки делается колечко и подсовывается под гайку, которая крепит рычаги привода заслонки во вторичной камере. При этом, выступ внешнего рычага оказывается между другим рычагом и проволокой. По итогам такой операции, необходимо очень хорошо затянуть гайку.

Какого результата мы можем добиться за счет подобных манипуляций? В первую очередь, прироста динамики. При этом, расход топлива не меняется в большую сторону. К тому же, разгон будет более ровным и без просадок. Далее, рекомендуется удалитьмалый диффузором (он вставляется в главный диффузор, находящийся над дроссельной заслонкой). На его места вставляется другой малый диффузор, имеющий маркировку 4,5 (то есть точно такая же деталь, которая устанавливается во вторичной камере карбюратора). Параллельно с этим, можно произвести замену штатного распылителя ускорительного насоса. В качестве альтернативы, предлагается увеличенный (который можно встретить в карбюраторах Вебер).

В результате таких манипуляций, расход топлива практически не изменится. Зато разгонная динамика заметно увеличивается, особенно в самом начале движения. Наконец, тюнинг карбюратора ВАЗ 2107 можно продолжить увеличением жиклеров. Хотя во всех инструкциях к автомобилю вы найдете информацию о том, что делать это категорически не рекомендуется. Но если прислушиваться к советам «мануалов», то даже небольшое изменение топливного жиклера может привести к существенному росту расхода, катастрофическому повышению уровня СО. Но доля правды здесь есть. Поэтому мы и рекомендуем начинать с незначительных изменений и смотреть на результат.

Важная информация! Помните, что все работы с карбюратором вы проводите на свой страх и риск. Поэтому не стоит пренебрегать мерами безопасности и рекомендациями специалистов. Меняем главный топливный жиклер на 125, а воздушный на 150. Вторичную камеру оставляем без изменений. Даже после таких манипуляций, разгонная динамика уже заметно «прибавляет». Но у вас может сложиться ощущение, что этого недостаточно. Поэтому продолжаем работу с жиклерами. Во вторичную камеру устанавливаем ГТЖ 162 и ГВЖ 190. Это самые максимальные детали, которые вообще когда-либо производились. Их устанавливают на карбюраторы Вебер 2106. В результате таких манипуляций, мы получаем эффект турбонаддува (когда педаль выжимается до открытия вторичной камеры). При этом, двигатель достаточно легко раскручивается до 6 500 оборотов. Отмечается увеличение расхода топлива, но оно незначительное.

Если же после всех этих операций вам захочется большего, в первичную камеру можно установить главный топливный жиклер 130 для силовых агрегатов 1500 и главный топливный жиклер 135 для силовых агрегатов 1600. Большие монтировать не рекомендуется. Дело в том, что в этом случае, при резком нажатии на педаль газа, топливо в карбюраторе будет переливаться, он начнет «захлебываться». В результате, вы не только ухудшите разгонную динамику, но и повысите расход топлива. Поэтому именно такую комбинацию можно считать оптимальной. Что же касается вторичной камеры, здесь жиклеры остаются без изменений (с учетом того, что мы уже заменили штатные на 162 и 190).

А теперь несколько слов о расходе топлива. Он, конечно, заметно увеличится. Но если вы не будете сильно жать на педаль на каждом светофоре в городских условиях, можно удержать его на уровне 11 литров на сто километров. И при этом, вы получите отличную разгонную динамику автомобиля на уровне тех, кто регулярно «шлифует резину». Что касается холостого хода, расход остается неизменным. Ведь настройки не менялись. Важно помнить также и о том, что для каждого двигателя устанавливаются свои жиклеры. Описанная выше схема – это нечто среднее и универсальное. Единственная рекомендация – не стоит сразу же стараться добиваться максимальных параметров. Это действительно может привести к негативным последствиям.

И еще один важный момент. Некоторые так называемые эксперты рекомендуют подавать воздух под давлением. Для этого на воздухозаборник одевается шланг. Однако на практике, такой шаг может привести к серьезным негативным последствиям. Дело в том что воздушный фильтр просто не справится с очисткой воздуха от пыли. А это, в результате, сократит срок работы всего силового агрегата.

Используем ремкомплект при тюнинге карбюратора ВАЗ 2107

Доработать карбюратор можно также с помощью специальныхремкопмлектов, которые есть в свободной продаже. Одним из них является «ДААЗ». В данном случае, все работы можно провести также самостоятельно, без вмешательства специалистов. При этом, от вас не потребуются существенные финансовые вливания. Первый этап тюнинга карбюратора ВАЗ 2107 с помощью ремкомплекта – полировка основных диффузоров. Они расположены в средней части карбюратора. В результате этих манипуляций, вы сможете добиться снижения потерь аэродинамики при поступлении воздуха. Полировку необходимо выполнять с помощью наждачной бумаги с самой маленькой зернистостью.

Усилить эффект можно при помощи обработки малых диффузоров напильником. Но здесь необходимо быть предельно осторожными, так как возможно вскрытие эмульсионного канала. Далее, можно провести доработку заслонок дросселя. Для этого необходимо подпилить болты крепления заслонки напильником. В итоге, шляпки болтов должны быть потайными.

В следующем шаге необходимо соединить среднюю и нижнюю части карбюратора. При этом, старые прокладки меняются на новые.
С помощью новых жиклеров мы можем добиться эффекта обогащения топливной смеси и улучшим динамику при разгоне. А для того, чтобы получать ускорение в самом начале разгона, необходимо установить 40 «носик» ускорительного насоса. На последнем этапе проводится продувка карбюратора, устанавливаются оставшиеся жиклеры и прокладка, а затем производится сборка карбюратора.

Замена карбюратора: стоит или нет?

Некоторые эксперты рекомендуют произвести замену карбюратора. На выбор предлагается два типа – Солекс или Вебер. Солекс позволит сразу же добиться лучшей динамики. Но дело в том, что с ним есть масса проблем. Поэтому автовладельцы со стажем и занимаются доработкой Озона или Вебера.

Важная информация! Заменить карбюратор не так сложно. Но важно помнить о том, что в результате, вы можете не получить ожидаемого результата. Это связано с особенностями карбюраторов, которые подходят для этой модели. В чем заключаются основные проблемы Солекса? Дело в том, что этот агрегат очень капризный. К тому же, достаточно сложно избавиться от рывков и дерганий автомобиля. А при разгоне вы будете замечать провалы. Наконец, к Солекса постоянно откручивается крышка и барахлит электромагнитный клапан. С Озоном и Вебером таких проблем не будет. А настраивать такие карбюраторы вам придется не чаще раза в год.

Псевдотурбонаддув

Можно улучшить динамику и за счет создания системы псевдотурбонаддува. Для этого производится замена шланга подвода подогретого воздуха, который крепится к воздушному фильтру. Для этого подбирается шланг того же диаметра, что и оригинальный. Но его длина должна быть большей. Сам шланг подводится к радиатору максимально близко к вентилятору. За счет этого достигается прямое поступление воздуха, который проходит через радиатор.

В этом случае действительно можно улучшить динамические показатели автомобиля. Однако такой тюнинг карбюратора ВАЗ 2107 таит в себе некоторые негативные моменты. И многие владельцы отказываются от такой системы. Если установить шланг таким образом, в него будет попадать много пыли и грязи. Все это будет проходить через радиатор и скапливаться в воздушном фильтре. А оттуда, пыль и грязь будут попадать в цилиндры, так как фильтр не способен задержать весь мусор. В результате, вы можете получить повышенный износ поршневой. Но если двигатель не жалко, то такую систему можно установить. Ее хвалят многие автолюбители.

Все эти действия позволяют существенно улучшить динамические показатели автомобиля ВАЗ 2107 и, при этом, существенно не влияют на расход топлива. Конечно, итоги всех этих работ могут показаться вам недостаточными. В таком случае, придется уже работать с двигателем и вести автомобиль к профессионалам.

Видео тюнинг карбюратора ВАЗ 2107

Тюнинг карбюратора на ВАЗ 2107

Тюниг карбюратора ВАЗ 2107 необходимо производить в случае тюнинга двигателя семерки. Тюнинг всего двигателя включает в себя такие работы: балансировку кривошипно-шатунного механизма, облегчение маховика, увеличение отверстий впускных и выпускных клапанов, переделку «паука» и еще множество иных доводок. Следует учитывать, что все эти работы требуют больших затрат времени и финансов.

Карбюратор «Озон».

Карбюратор «Озон» – это карбюратор с падающим потоком, двухкамерный, эмульсионного типа. Он состоит из одной сбалансированной поплавковой камеры, двух главных дозирующих систем, обогатительного устройства, которое находится во второй камере, переходных систем первой и второй камер автономной, системы холостого хода, диафрагменного ускорительного насоса, имеющего распылитель, который находится в первой камере; электромагнитного запорного клапана для работы системы холостого хода, золотникового устройства для отвода в задроссельное пространство картерных газов, пневмапривода второй камеры дроссельной заслонки. Воздушная заслонка первой камеры управляется вручную при помощи тросового привода. При разрежении во впускном трубопроводе, с помощью пускового устройства, имеющего диафрагменный тип, заслонка двигателя при запуске автоматически приоткрывается. С целью управления регулятором опережения зажигания, карбюратор оснащен штуцером, при помощи которого происходит отбор разрежения.

Тюнинг карбюратора ВАЗ.

Есть вариант сделать тюнинг карбюратора на ВАЗ 2107 довольно быстро, в домашних условиях, не прибегнув к услугам специализированных центров. Имеется в виду решение проблемы мощности двигателя, которые не достигают показателей оборотов, указанных в заводских паспортах.

Сначала удаляется пружина, которая соединяет дроссельную заслонку с вакуумом. При этом увеличивается расход топлива на величину около 0 .6 литра.
Таким же образом необходимо поступить и с заслонкой вторичной камеры.
При помощи тонкой проволоки сделать привод к заслонке прямо от рычага.
Диффузор, который установлен в первичной камере, заменяется на 4,5 вместо прежнего диффузора 3 .5.
Также увеличивается и распылитель в ускорительном наносе до «40». Это не приводит к значительному увеличению расхода топлива, но при этом разгоняться на старте машина станет быстрее и на много.
Доходит очередь до того места, которое автомобилисты опасаются трогать. Идет замена главных жиклеров. Не стоит сразу устанавливать максимальные. Для начала можно поставить жиклер – 162. Проехать на машине, посмотреть, как работает двигатель в новых условиях, убедиться, что все в порядке. При этом возрастает расход топлива почти на 1 литр. Если все хорошо, то, при желании, можно установить и жиклер ГВЖ – 191. После его установки, появится ощущение, что мощность двигателя значительно возросла.
Если есть желание, еще больше увеличить мощность, тогда можно сделать замены в первичной камере. Для двигателя 1500 кубиков установить ГТЖ-13,1600 кубиков – ГТЖ-135. Работа каждого двигателя индивидуальна, поэтому увеличивать жиклеры необходимо постепенно. Иначе рискуете все испортить. Ваш двигатель будет залит бензином. Увеличится расход топлива, а мощность не возрастет.

Вывод.

Тюнинг карбюратора ВАЗ 2107 дает существенное улучшение работы двигателя.

Предостережение!

Существуют рекомендации, согласно которым для подачи воздуха под давлением, нужно надевать шланг на воздухозаборник, который закрепляется в непосредственной близости от вентилятора радиатора. Делать этого совершенно не нужно ни в коем случае!
Давление в этом случае почти не увеличивается, воздушный фильтр не сможет в полной мере очистить от пыли поступающий воздух. Такая установка принесет вам лишь в скором времени заботу, как заменить двигатель на новый, поскольку этот придет в негодность. Делать тюнинг карбюратора ВАЗ 2107 нужно, но без излишнего усердия.
