Реле регулятор напряжения ваз 2107 карбюратор

Реле регулятора напряжения ваз 2107

Обычно о том, что в автомобиле ВАЗ 2107 есть регулятор напряжения вспоминают тогда, когда возникает проблема с зарядкой аккумулятора. Если быть совсем точным в определениях, то реле напряжения приходит на ум сразу, как только оказывается, что, несмотря на наличие зарядки, аккумулятор практически полностью разряжен. Рассмотрим подробнее, для чего же нужен регулятор напряжения в автомобиле ВАЗ 2107.

Не вдаваясь в тонкости электроники, регулятор напряжения предназначен для регулировки напряжения на выходе генератора в зависимости от режима работы двигателя. Вполне естественно, что при изменении оборотов изменяется и уровень напряжения. А если оно падает до 12 вольт и ниже, аккумулятор перестает заряжаться.

В зависимости от типа используемого в автомобиле генератора, регулятор бывает внутренний трехуровневый и наружный. Внутренний является встроенным в генератор и обычно используется в автомобилях ВАЗ 2105 и 2107, наружный же применяется в более ранних моделях классики и находится в подкапотном пространстве на левой арке.

Исходя из типа регулятора, его замена имеет свои особенности. Замена наружного регулятора не составляет никаких проблем. При помощи ключа на 8 откручивают две гайки крепления и отсоединяют провода от клемм 15 и 67. Новое реле устанавливают в обратной последовательности. Проверив правильность подключения проводов к клеммам регулятора, и наличие надежного контакта его корпуса на массу, можно заводить двигатель и повторно мерять напряжение, чтобы убедиться в устранении неисправности.

Внутренний трехуровневый менять несколько сложнее из-за ограниченности доступа к генератору. Но, несмотря на это, задача вполне выполнима даже без его снятия. Замена регулятора, как и в случае с наружным, сводится к отсоединению проводов и выкручивании, при помощи крестообразной отвертки, двух винтов крепления. После этого реле вынимается из корпуса генератора. Установка нового регулятора происходит в обратной последовательности. После сборки проверяется уровень напряжения.

Следует отметить, что не всегда замена регулятора происходите по причине выхода его со строя. В последнее время все чаще автолюбители прибегают к замене генератора вместе с реле со старого образца на новый. Такого рода тюнинг становится возможным благодаря полной взаимозаменяемости обеих моделей. Причиной, побуждающей владельцев автомобилей на такой шаг, является высокая эффективность, которой отличается трехуровневый регулятор от стандартного.

Реле нового образца обеспечивают требуемый уровень напряжения в автоматическом режиме. Плюс к этому, оно имеет более широкий, по сравнению со штатным, диапазон регулировки, благодаря чему аккумулятор получает оптимальный заряд. При таких условиях срок службы аккумуляторной батареи значительно увеличивается. На принципиальной схеме электрических цепей ВАЗ 2107, приведенной ниже, реле обозначено цифрой 7.

Ремонт и замена регулятора напряжения ВАЗ 2107

В любом автомобиле, в том числе и в ВАЗ 2107, невозможно обойтись без электрического тока. Каждый узел, запитанный от аккумуляторной батареи, имеет разное потребление энергии, и силу тока. Но, при таких перепадах напряжения, двигатель не смог бы работать стабильно и слажено, поэтому, чтоб по максимуму выровнять силу тока, используют регулятор напряжения.

Назначение

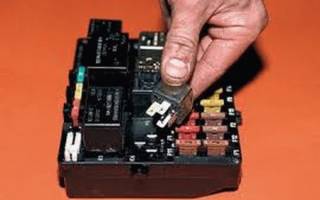

Регулятор напряжения на автомобиле ВАЗ 2107, находится в подкапотном пространстве, на правом крыле, рядом с реле ближнего и дальнего света. Его предназначение – стабилизировать энергию, под максимально допустимую для всех электроприборов.

Если генератор будет работать без данного устройства, то в электрической цепи, сила тока будет колебаться в диапазоне от 10 до 30 Вольт. Учитывая то, что все приборы рассчитаны на 12 – 15 Вольт, можно сделать только один вывод: без регулятора, все приборы сгорят практически мгновенно. Помимо этого, будет плавится проводка, и возможно произойдет замыкание, или того хуже, возгорание автомобиля.

Для того, чтоб избежать таких неприятных последствий, на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебания напряжения.

Конструкция и принцип работы

На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Заводской показатель сопротивления, в данном реле, равен 17 Ом. Если при проверке специальным прибором, уровень сопротивления будет ниже или выше, то это означает, что внутри реле происходит замыкание.

Основной составляющей устройства, отвечающего за стабилизацию напряжения, являются резисторы. Во время работы, в них происходит коммутация. Их устройство предусмотрено таким образом, чтоб выдерживать перепады напряжения до 80 Ом.

Исключением является трехуровневый регулятор. Он устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтоб закрепить и подключить данное устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, нужно просунуть в это отверстие, и подсоединить их таким образом, чтоб трехуровневый регулятор и блок управления ним, расположенный на массе кузова, получали питание от одного источника.

У многих может возникнуть такой вопрос: «почему данный аппарат, получил название «трехуровневый»?» Ответ прост: при его работе, выделяют три штатных режима работы: минимальный (13,72 В), средний (14,26 В), и максимальный (14,75 В).

Трехуровневый тип, отличается от электронного, своим предназначением. На ВАЗ 2107, существует такая проблема, как: во время морозов, аккумулятор не держит заряд, а генератор не заряжает его. Так вот, для того, чтоб устранить данную проблему, используют регулятор такого типа.

Поскольку, ВАЗ классика уже довольно устаревшие, проблем с проводкой и перепадами напряжения Вам не избежать. Так вот, для того, чтоб не было потом серьезных последствий, используйте регуляторы напряжения.

Причем, для нормально работы двигателя, как в мороз, так и в жару, рекомендуют устанавливать сразу два варианта устройства: трехуровневый и электронный. Тогда, Ваш автомобиль, вовсе не будет иметь проблем с пропавшей искрой, или перегоревшими узлами.

Читать еще: Настройка качества смеси на карбюраторе

Где находится реле зарядки на ВАЗ-2107

Как правило, проблемы с запуском мотора наблюдаются в зимнее время года, если ВАЗ-2107 остается ночевать на улице. Случиться это может по самым различным причинам, но когда на панели приборов вспыхивает индикатор разрядки аккумуляторной батареи, то в первую очередь необходимо заподозрить неполадки с реле зарядки. С подобной неприятностью чаще всего сталкиваются те водители, которые не слишком регулярно проводят профилактическое обслуживание своего железного коня.

Как заменить реле зарядки на автомашине ВАЗ-2107, а также где конкретно оно находится? Об этом рассказывает настоящая статья.

Как устроено реле

Данное устройство на ВАЗ-2107 (как карбюратор, так и инжектор) расположено в том же корпусе, что и щеточный механизм.

Его основное предназначение – стабилизировать выходящее из генератора напряжение. Еще не так давно в магазинах продавались реле, выполненные в форме электронной платы. Недостаток его был один – сравнительно непродолжительный срок службы. Такие устройства не подлежали разборке и просто менялись на исправные при поломке.

Современные аналоги немного меньше по размеру, и в них использован полупроводник. Старого типа реле уже не найти. Новый вариант ничем не уступает ему функционально и также способен надежно регулировать напряжение в диапазоне от 13,2 вольт до 14,8. Превышения последнего значения при замерах тестером на аккумуляторе со всей очевидностью свидетельствует о поломке реле.

Когда реле менять

В следующих ситуациях:

при износе щеток;
если произошел пробой в схеме;
имеется разрушение корпуса;
наблюдается износ креплений.

В первом случае на щетки постоянно воздействуют ламели, установленные на роторе, в итоге истираются и затем перестает поступать электричество на возбуждающую обмотку, а значит, и сам генератор не сможет включиться.

Где именно реле зарядки расположено

Для тех, кто не нашел его, сообщаем, что это устройство смонтировано непосредственно на корпус генератора, ВАЗ-2107. Прямо на его задней крышке вверху имеется круглый предмет, установленный на небольшой пластмассовой платформе. В большинстве случаев он черный. К нему присоединен желтый проводок. Собственно, именно эта невзрачная деталь и есть искомое реле. Не пытайтесь его сразу вытаскивать, поскольку крепится оно к поверхности генератора двумя винтами.

Чтобы весь производящий электроэнергию узел не пришлось демонтировать, действовать необходимо при замене элемента в следующем порядке:

отключите от АКБ минусовый разъем, в противном случае сохранится опасность возникновения короткого замыкания;
вытащите из самого реле ранее упомянутый желтый проводок;
отвинтите оба болта, удерживающие его на кожухе генератора.

После этого устройство легко снимется. Далее производим осмотр. Прежде всего, необходимо убедиться, что имеющиеся на нем щетки сохранили достаточную длину, если нет, то реле надо заменить.

Проверка р аботоспособности

Есть несколько вариантов проверки. И когда речь идет о только что приобретенном реле, и о старом – в любом случае протестировать его очень легко:

мультиметр подключают непосредственно к щеткам;
далее на реле подают постоянное напряжение, сгодится в полевых условиях АКБ (масса – это минус, контакт В – плюс);
если устройство зарядки работоспособно, то измерительный прибор покажет сколько вольт выдается (до 14,8);
при отсутствии мультиметра его заменяют самой обычной лампочкой на 12 В, мощность которой, впрочем, не должна превышать 3 Ватт.

После того как вы убедитесь, что устройство полностью исправно, установите его на предназначенное место. Порядок действий здесь обратный описанному ранее демонтажу.

Завершив все манипуляции, проверьте, не забыли ли вы подключить к батарее минусовый провод.

Возбуждение и проверка регулятора напряжения генератора Ваз 2104-2105-2107

Работа регулятора напряжения заключается в непрерывном и автоматическом изменении силы тока возбуждения генератора таким образом, чтобы напряжение генератора поддерживалось в заданных пределах при изменении частоты вращения и тока нагрузки генератора.

Проверка на автомобиле. Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В, класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой «30» и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезаряд аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка регулятора напряжения у генератора 37.3701
а — выпуска с 1996 г.
б — выпуска до 1996 г.
1 — аккумуляторная батарея
2 — вывод «масса» регулятора напряжения
3 — регулятор напряжения
4 – вывод «Ш» регулятора
5 — вывод «В» регулятора
6 — контрольная лампа
7 — вывод «Б» регулятора напряжения

Проверка регулятора напряжения у генератора Г-222
1 — аккумуляторная батарея
2 — регулятор напряжения
3 — контрольная лампа

Проверка снятого регулятора.

Регулятор, снятый с генератора, проверяется по схемам. Регулятор генератора 37.3701, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками (или между выводами «Ш» и «В» регулятора у генератора Г-222) включите лампу 1–3 Вт, 12 В. К выводам «В», «Б» (если он есть) и к массе регулятора присоедините источник питания сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения (у генератора 37.3701 выпуска до 1996 г.).

Замена Реле Регулятора Генератора На Ваз 2107

Реле регулятора напряжения ваз 2107

Знание электрооборудования даже на начальном уровне позволит вам обезопасить себя от более сложных поломок. Более того, в традиционных моделях Lada электрооборудование производится на самом стандартном уровне. Зная устройство электрической системы, вы можете легко определить причину поломки, даже самую сложную, а если батарея разряжается очень быстро или не заряжается, вы можете говорить о неисправности реле.

Читать еще: Каталог запчастей ваз 2107 карбюратор

Содержание:

Зачем тебе это

Релейный регулятор 2107 необходим для обеспечения измеримого зарядного тока для аккумулятора и для смещения напряжений в бортовой сети. Различия неизбежно проявятся, когда генератор вращается с разными частотами, а ток на его клеммах может сильно отличаться от номинального 12 вольт. Реле регулятора напряжения ваз 2107 | мастер изображения. В приливе генератора. На старое реле, регулятор ВАЗ 2107. Замена колеса на. Если напряжение падает ниже, батарея не может быть заряжена, и многие приборы просто не работают. На моделях ВАЗ 2106 масло заменяется на горячий двигатель, то есть сразу после поездки, если двигатель холодный или холодный. Также с очень высоким напряжением может батарея это кипит, и приборы выходят из строя.

Если зарядный ток падает на батарею, сначала осмотрите регулятор, так как сам генератор очень редко выходит из строя. Проверьте ток зарядки аккумулятора с помощью тестера или мультиметра. Назначение и принцип действия реле ВАЗ 2107. Реле регулятора для замены ВАЗ 2107. В нормальном режиме напряжение в системе должно быть в пределах 13-14 вольт. Если характеристики ниже 12 В, контроллер может подсвечивать замену.

Типы релейных контроллеров

Все регуляторы, используемые на автомобилях ВАЗ в разное время, могут быть только двух типов:

Внешний регулятор.
Трехуровневый внутренний контроллер.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Как заменить и отрегулировать реле напряжения на автомобиле ваз 2107? Подробные инструкции, пошаговые фото и видео демонстрируют процесс. Замена подшипников генератора на ВАЗ-2110. Внешние элементы использовались на старых моделях и были удалены из генератора, поскольку они не были особенно компактными. Эти машины установили реле под капотом на грязевой панели слева.

Сколько можно сломать! замена Реле-регулятор. Кисти

Долгое время ничего не происходило. Самостоятельная замена ремня генератора Ford Fusion Ремень для Ford Fusion 1.6;. Вот маленький вопрос о реле. Нет скучной информации замена!

Ремонт генератора ВАЗ 2107

замена щетки и подшипники вазогенератор 2107.

ВАЗ внутренний регулятор 2107

С заменой внутреннего реле могут возникнуть трудности, потому что он установлен на спине генератор, и это несколько трудно получить доступ. Несмотря на это, замена выполняется даже без снятия генератора непосредственно на машине. Он крепится двумя винтами к корпусу. Замена ремня ГРМ на автомобиль ваз 2112 самостоятельно. Установка нового реле контроллера на ВАЗ 2107. Замена реле контроллера с генератором массы. Открутив эти винты с помощью крестообразной отвертки и отсоединив клемму, вы можете снять и заменить ее новой.

Зачастую владельцы ВАЗов старых моделей меняют генератор из-за отказа. В этом случае вам необходимо проверить электрическую схему старого автомобильного генератора, чтобы удалить старое устройство или хотя бы отключить его от системы. Реле Старые и новые образцы имеют абсолютно одинаковые характеристики, поэтому они полностью взаимозаменяемы. Регулятор напряжения генератора ВАЗ 2107 ВАЗ 2107 обычно находится на реле регулятора. Но в то же время новый контроллер более стабилен, точен и долговечен, чем старый контроллер. Внутренний регулятор ваз 2107; генератор реле 2110, замена. Кроме того, новый образец обеспечивает оптимальную зарядку аккумулятора любой емкости, что существенно влияет на срок службы аккумулятора.

диагностика

Ремонт и замена регулятора напряжения ВАЗ 2107

Назначение

Конструкция и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехуровневый. Контактное реле регулятора можно упустить, так как оно, уже давно не используется на автомобилях ВАЗ.

На сегодняшний день, наибольшую популярность имеет регулятор напряжения электронного типа. Его конструкция, включает в себя обмотку, состоящую из 1300 витков провода. В процессе работы, она намагничивает металлический сердечник.

Где Находится Реле Зарядки Ваз 2107 Инжектор

где является реле упражнение на ВАЗ-2107

Как правило, задачи запуска двигателя наблюдаются зимой, если ВАЗ-2107 остается на ночь на открытом воздухе. Это может произойти по разным причинам, однако, когда индикатор батареи мигает на панели устройства, вы должны сначала подозревать проблемы с реле заряда. В большинстве случаев такие водители сталкиваются с теми водителями, которые часто плохо обслуживают свой автомобиль.

Как поменять зарядное реле на ВАЗ-2107, также там, где оно прямо является? Эта статья ответственна за это решение.

Как работает дубинка

Это устройство на ВАЗ-2107 (и карбюратор, и инжектор) находится в том же корпусе, что и щеточный механизм.

Его основное назначение — стабилизировать напряжение на выходе генератора. Совсем недавно реле, выполненные в виде электрических плат, были проданы в магазинах. Был один недостаток — относительно короткая продолжительность жизни. Такие устройства не могут быть разобраны и просто заменены на исправные при поломке.

Современные аналоги немного меньше по размеру, и здесь используется полупроводник. Старый тип реле не найден. Новая версия не уступает ей функционально и также способна жестко регулировать напряжение в диапазоне от 13,4 В до 14,8. Превышение последнего значения при измерении тестером батареи ясно указывает на поломку реле.

Где находится реле стартера карбюратора ВАЗ 2107.

Когда менять реле

В следующих ситуациях:

когда щетки изнашиваются;
если есть неисправность в цепи;
жилье разрушено;
наблюдается износ крепежа.

ВАЗ 2107 Зарядка прошла. Опасные взломы.

ВАЗ 2107 инжектор. Батарея разряжена. Вольтметр не показывает упражнение. Индикатор батареи гаснет. Нет.

В первом случае лопасти, установленные на роторе, постоянно воздействуют на щетки, в результате они изнашиваются, и затем электричество к обмотке возбуждения перестает течь, что означает, что сам генератор не сможет включиться.

где реле заряда расположенный

Тем, кто его не нашел, сообщаем, что это устройство установлено непосредственно на корпусе генератора,2107. Непосредственно на его задней крышке находится круглый предмет, установленный на небольшой пластиковой платформе сверху. В большинстве случаев это черный. К нему прикреплен желтый пост. Фактически, именно эта незаметная деталь является желательной эстафетой. Не вынимайте его сразу, так как он крепится к поверхности генератора двумя винтами.

Чтобы предотвратить удаление всего устройства выработки электроэнергии, выполните следующие действия при замене элемента в следующем порядке:

отсоедините отрицательный разъем от аккумулятора, в противном случае существует риск короткого замыкания;
вытащите упомянутый выше желтый провод из реле;
Снимите оба болта, удерживая его на крышке генератора.

Устройство может быть легко удалено. Далее мы проверяем. Прежде всего, необходимо убедиться, что щетки на нем сохранили достаточную длину, в противном случае реле необходимо заменить.

Проверка здоровья

Есть несколько вариантов проверки. И если это вновь приобретенное реле, а старое — в любом случае, проверить его очень просто:

мультиметр подключается непосредственно к щеткам;
затем на реле подается постоянное напряжение, оно будет помещено в поле батареи (масса минус, контакт B плюс);
если зарядное устройство работает, счетчик покажет, сколько вольт он выдает (до 14,8);
при отсутствии мультиметра его следует заменить стандартной лампой 12 В, мощность которой, однако, не должна превышать 3 Вт.

Как только вы убедитесь, что устройство полностью работоспособно, установите его как положено. Процедура здесь обратная ранее описанной разборке.

После всех манипуляций не забудьте подключить отрицательный кабель к аккумулятору.
