Жиклер – устройство для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах имеется 13 жиклеров. Рассмотрим их тарировочные данные и расположение на карбюраторе. Данная информация может быть полезной при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот настройке на повышение мощностных характеристик двигателя путем подбора жиклеров.

Какие стоят (размеры)

Параметры и тарировочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Главные дозирующие системы

Диаметр смесительной камеры

1-я камера – 28 мм

2-я камера – 32 мм

Диаметр узкой части большого диффузора

1-я камера – 22 мм

2-я камера – 25 мм

Маркировка малого диффузора

Диаметр главного топливного жиклера ГДС

1-я камера – 1,12 мм

2-я камера – 1,50 мм

Диаметр главного воздушного жиклера ГДС

1-я камера – 1,50 мм

2-я камера – 1,50 мм

Система холостого хода и переходные системы

Диаметр топливного жиклера холостого хода

1-я камера – 0,50 мм

Диаметр воздушного жиклера холостого хода

1-я камера – 1,50 мм

Диаметр топливного жиклера переходной системы 2-й камеры – 0,6 мм

Диаметр воздушного жиклера переходной системы 2-й камеры – 0,7 мм

Диаметр отверстия распылителя – 0,4 мм

Производительность за 10 нажатий – 7,0±1,75 см3

Эконостат (2-я камера)

Диаметр топливного жиклера – 1,50 мм

Диаметр воздушного жиклера – 1,20 мм

Диаметр эмульсионного жиклера – 1,50 мм

Пневмопривод второй камеры карбюратора

Диаметр воздушного жиклера

1-я камера – 1,50 мм

Инструкция: регулировка карбюратора.

Неисправность топливного насоса, материал доступен по ссылке.

Масло попадает в воздушный фильтр https://vz07-up.ru/pit/vozdushnyj-filtr.html#t3.

Регулировка

Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

Далее нужно почистить воздушные жиклеры.

И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.

Замена

Основная проблема, которая периодически возникает в работе карбюратора ВАЗ 2107 — засоряются жиклеры, в результате чего снижается их пропускная способность. При техническом обслуживании рекомендуется продувать или промывать их при помощи специальных жидкостей, которыми промывается карбюратор. Согласно инструкции по применению указанных жидкостей, жиклеры можно обрабатывать поверхностно, без разборки карбюратора. Точно так же можно выполнять и продувку.

Зачастую этих мер достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительном засорении все же потребуется разборка карбюратора с поочередным выкручиванием и промыванием жиклеров. Лучше это делать на ровной поверхности, накрытой газетой или чистой ветошью, чтобы большое количество мелких деталей, из которых состоит карбюратор, не потерялись и не перепутались.

После очистки и сборки рекомендуется регулировка в режиме холостого хода и при нагрузке. Для этого применяются специальные регулировочные винты. Сначала выполняется регулировка оборотов в режиме холостого хода, добиваясь устойчивой работы двигателя при оборотах 800-1000 об/мин. После этого проверяется эффективность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винтом качества увеличивают количество топлива в смеси, одновременно закручивая винт количества, для установки оборотов холостого хода в заданную ранее величину.

Экономия топлива

О подборе жиклеров по табличке разноцветной, в инете фигурируемой

Итак, дорогие читатели, дошли у меня руки до этой статьи. Запаситесь попкорном и колой, щас я буду в прах и пух разбивать очередную байку, довольно давно гуляющую по просторам интернета.

Итак. Давно уже в инете гуляет следующая табличка.

Какой-то, простите, поц, в Фотошопе нарисовал данную табличку, от фонаря прописал туда какую-то цифирь, и теперь все юные начинающие автолюбители 20-ти лет от роду считают эту табличку чуть ли не эталоном, и упорно подбирают жиклеры именно по ней. Игнорируя все попытки до них достучаться. А когда начинаешь им рассказывать, что табличка эта ПОЛНОСТЬЮ БЕСПОЛЕЗНА, начинают тыкать ею под нос со словами «смотри, вот я в инете нашел, чо ты тут мне рассказываешь». И пофиг, что я в месяц делаю до двадцати-тридцати карбов, что у меня опыта работы больше, чем у них в браузере историй поиска по ключевым словам «большие сиськи крупным планом смотреть он-лайн без СМС и регистрации». Табличка эта считается ими истиной в последней инстанции. Кстати, их несколько вариантов. Тот же грамотей рисовал, не иначе.

Кто мне скажет, коЛЛичество – проверочное слово Колли, да?

А потом приезжают такие автолюбители, с подобранными жиклерами по этих табличках, с завернутым в первую камеру двойным носиком ускорительного насоса, приезжают, значит, они ко мне, стоят, плачут – помоги мол, машина нифига не едет, расход большой, уже устал заправляться – на объеме 1200 по городу 13 (тринадцать. Карл. ) литров

Начнем хотя бы с того, что стехиометрическое соотношение в AFR у нас не 14.9:1, а 14.7:1 для бензина, 15.6:1 для пропана. А соотношение 14.9:1 – это вообще черт его знает что. Возможно, именно это соотношение даст топливо, получаемое известным всем Василием Алибабаевичем Али-Бабой путем подмешивания в него некоей части ослиной мочи.

Но народ, который подбирает жиклеры по этой табличке, с удовольствием уплетает подобную лапшу, обильно снимая ее со своих ушей. «Пипл хавает – и ладно» – вот так вот будет более правильно.

Идем дальше. Как работает связка топливный-воздушный жиклер в карбюраторе Солекс. Как показала практика, понимание работы карбюратора дано не всем. Вернее, понимать принцип работы карба могут не только лишь все, мало кто может это делать.

На фигуре ниже показано устройство эмульсионной камеры карбюратора Солекс.

Эмульсионная камера имеет два главных жиклера – топливный, устанавливаемый на дне эмульсионного колодца, и воздушный, устанавливаемый сверху. Воздушный жиклер имеет эмульсионную трубку с отверстиями. Диаметр отверстий и их расположение разное, что обуславливает степень обеднения смеси на разных оборотах.

Как это все работает. На незаведенном движке, либо же на режиме ХХ уровень в эмульсионном колодце примерно такой же, как и в поплавковой камере – закон сообщающихся сосудов. По мере набора оборотов количество воздуха, засасываемого через главный воздушный жиклер увеличивается, его доля в бензо-воздушной смеси также увеличивается. Он начинает поступать в эмульсионный канал через оте самые отверстия в эмульсионной трубке. Что происходит – чем выше обороты, и чем больше диаметр воздушного жиклера, тем уровень в эмульсионном канале можно считать МЕНЬШЕ, если учесть количество топлива, поступающее через главный топливный жиклер. То есть фактически воздушный жиклер ВИРТУАЛЬНО понижает уровень топлива в эмульсионном канале путем добавления к топливу части воздуха, количество которого зависит от диаметра воздушного жиклера, диаметра и расположения отверстий в эмульсионной трубке.

Очень классно это видно в движении по приборам. Я, когда приобрел себе ШДК LC-1, начал изучать работу карбюратора на разных режимах, в том числе и при движении. Картина следующая. Холостой ход – состав смеси выставляется 14.7:1 (на самом деле я делаю чуть богаче, где-то 14.4-14.5:1, это дает более мягкую работу движка и последний не так перегревается). Срабатывание УН – 12 с копейками к 1. Срабатывание переходной (режим неполных нагрузок, жиклер ХХ работает одновременно на ХХ и на переходную – 13.8:1). А вот на оборотах 2500 на 5 передаче, 90 км/час по трассе соотношение смеси на карбюраторе 21081 с жиклерами 95/165 в первой камере – 15.8:1, а с жиклерами 95/155 в первой камере – 15.2:1, то есть карбюратор Солекс на больших оборотах БЕДНИТ смесь, в чем его собственно и прелесть.

Это все при установившемся режиме нагрузок. Если нажать на педаль, о срабатывает УН + ЭМР, там смесь может спуститься до 14.1:1, то есть богатая. Но то все мелочи.

Теперь по таблице. Давайте посмотрим еще раз и разбор полетов по-порядку.

1. Воздушный жиклер 100 в первую камеру может ставить только первоклассник. Я имею в виду широко распространенные 2108, 21083 и прочее.

2. Кроме этих жиклеров, есть еще куча различных жиклеров как с тонкой, так и с толстой трубкой – 95 трубка 11, 100 трубка ZC, 135 трубка ZD, 190 трубка 11 и так далее. Но пЕйсатель, рисовавший эту табличку, конечно же не в курсе всего ассортимента завода ДААЗ

3. Воздушные жиклеры 125, 135, 145 с тонкими эмульсионными трубками предназначены ДЛЯ ВТОРОЙ КАМЕРЫ. Тулить их в первую можно разве что если у вас батя работает на нефтеперерабатывающем заводе и выносит оттудова бензин ведрами. Во всех остальных случаях заправки машины за свои бабки со своего же кармана, впрочем, это уже не мои проблемы

4. При жиклерах 92.5/165 Таврия отказывается нормально ехать – уровень в эмульсионном канале настолько мал при наборе оборотов, что существует сильный провал при переходе от переходной системы до ГДС – топливо с переходной уже закончилось, а с ГДС еще не успело подняться до МД и поступить в движок.

5. Минимально необходимый топливный жиклер для нормальной езды – 95 для БД 21 мм. Нельзя сильно зажимать машину по топливу, уменьшая до невозможности топливный жиклер. Это приводит наоборот не к экономии, а к перерасходу – топлива мало, машина тупит, больше открываем дроссельную заслонку, больше тянет смеси, отсюда и перерасход как не удивительно.

6. Соотношения топливо/воздух по этой табличке – они для каких карбюраторов? С какими диаметрами БД первой и второй камеры? Потому что скажем у 21081 БД первой камеры 21 мм, у 21053 23 мм, а у 21073 диаметры БД уже 24/24 мм. Так вот, для каких карбюраторов с какими диаметрами БД эта табличка, я вас спрашиваю? Ибо от диаметра БД зависит скорость воздуха, от которой в свою очередь зависит разрежение у малых диффузоров и количество засасываемого топлива. Чем меньше диаметр БД, тем скорость воздуха больше, больше разрежение, больше тянет смесь, топливная смесь получается БОГАЧЕ.

7. Если учесть, что жиклеры 125, 135 и 145 для второй камеры, то во-первых, во вторую камеру 95.2 вообще не ставится, а во-вторых, у второй камеры есть такая штука, как эконостат – при открытии второй камеры больше чем наполовину, разрежением над дроссельной заслонкой начинает тянуть смесь уже с эконостата, и там идет такая неслабая струя топлива, что вся эта табличка с ее соотношением воздух-топливо при открытии второй камеры уже до сфинктера.

8. Цифры в этой табличке получены путем деления значения топливного жиклера на значение воздушного жиклера, по крайней мере в первом столбце. Дальше не считал, ибо мне первого столбца хватило Это НЕ СОСТАВ СМЕСИ В ЛЯМБДА ИЛИ AFR, это просто табличка с цифрами Состав смеси определяется количеством топлива, поступающего через ГТЖ, и количеством воздуха, проходящего через большой диффузор (и пропускной способностью БД по воздуху), на разных карбах имеющий РАЗНЫЙ ДИАМЕТР. А не путем деления номер воздушного жиклера на номер топливного. Причем я бы еще понял, если бы делили реальную пропускную способность жиклера (которая, как известно, имеет свои разбросы), а не просто то, что на них написано ))))))))))

Для примера следующая фигура. Слева – худо-бедно тарированный жиклер завода ДААЗ. По крайней мере, приблизительно он то, что на нем написано. Справа – безымянный жиклер китайского карбюратора LA. Я даже линиями наметил диаметры отверстий воздушных жилеров, ибо даже невооруженным взглядом видно, что они разные. Правый жиклер даже на мерную иглу надевать не охота, визуально видно, что он 180, а то и больше. Хотя на них написано «165″, и теоретически если верить табличке из интернета, они дадут одинаковый состав смеси (где, кстати? На каких оборотах? При каком диаметре большого диффузора первой камеры)?

Выводы. Табличка эта – херня полная, извините за плохой немецкий. Не тратьте свое время.

Хотя нет. Тратьте. Подбирайте. Мне ведь тоже на вас зарабатывать как-то нужно

Дополнение (2019 год).

Прислали мне вот такую вот замечательную табличку

Человек искал топливный жиклер 137.5, который заводом ДААЗ вообще не выпускается

Ради прикола загуглил. Да, жиклеры такие есть. Только для карбюратора снегохода Yamaha Viking 540. Выглядит это примерно так:

Как его запихнуть в Солекс или Озон, я пока плохо представляю.

Остальные жиклеры нарисованы просто от балды. Ибо у меня максимальный размер воздушного жиклера – 190 трубка 11, а тут даже 275 есть

Таблица жиклеров карбюратора Солекс – подбор и замена без СТО

Если вам еще не приходилось расшифровывать таблицы жиклеров карбюраторов Солекс и подбирать по ним деталь, то мы подскажем с чего начать. А чтобы сэкономить ваши деньги, мы рассмотрим, как происходит замена этих маленьких, но столь важных запчастей.

За что отвечают жиклеры?

Так называются детали карбюраторов, имеющие калибровочные отверстия для дозирования топлива либо воздуха. Как вы уже догадались, в зависимости от назначения жиклеры делятся на топливные и воздушные. Эти элементы имеют противоположное действие и по-разному влияют на состав топливной смеси. Увеличив сечение топливного (главного) жиклера, мы получим обогащенную смесь, а воздушного, наоборот, обедненную.

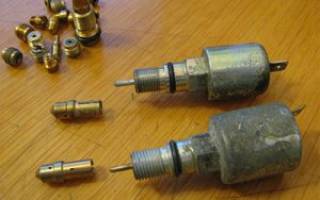

Детали карбюратора для дозирования топлива

Из всего вышесказанного понятно, что эти детали влияют на расход топлива и, естественно, материальную сторону обслуживания авто. При увеличении производительности главного элемента возрастет расход горючего на всех режимах. А изменив показатели воздушного, авто будет больше «кушать» только во время движения на повышенных скоростях.

Как подобрать жиклеры для Солекс?

При грамотном подборе жиклеров на карбюратор Солекс двигатель будет работать плавно и стабильно даже при частых нагрузках. При этом получится еще и сэкономить до 35% бензина в городском режиме. В первую очередь следует определиться с главным элементом, а потом уже можно перейти и к воздушному. Причем огромное значение при подборе имеет объем мотора. Если он большой, то лучше использовать вторичные жиклеры маленького сечения. Диаметр деталей с калибровочными отверстиями в первой и второй камере могут несколько отличаться.

Вы легко можете найти специальные таблицы, в которых указывается оптимальное соотношение индексов топливных и воздушных жиклеров для Солекс, а также прогнозируется полученная смесь и даже поведение авто. Например, если взять топливный элемент большой производительности, а воздушный, напротив, малой, то будет переобогащенная смесь, которая не воспламеняется. В подборе вам поможет таблица, где указывается оптимальный диаметр всех жиклеров в зависимости от типа двигателя и марки карбюратора.

Таблица соотношения индексов жиклеров

Определиться с видом и размером жиклеров для Солекс очень важно, но необходимо их еще и купить. На этом этапе необходимо знать, какую информацию скрывают цифры, нанесенные на верхней части элементов. Не редкость, когда на поверхность детали наносится два обозначения, и в каждом из них скрыт определенный параметр. Например, цифры «21» и «23» соответствуют наружному диаметру дозирующего элемента. Увидев на главных топливных жиклерах обозначение «95» или «97,5» можно судить о производительности, так как это обозначение характеризует пропускную способность элемента. На воздушных элементах также указывается их производительность, но это значение обычно находится в пределах «125» и «155».

Кто-то уверен, что не нужно спешить с подбором новых жиклеров, а увеличить пропускную способность детали можно, расточив ее диаметр. Однако делать эту операцию следует только на высокоточном оборудовании. В гаражных условиях с помощью дрели и сверла изменять диаметр жиклеров нельзя, так вы только испортите их. Поэтому если по каким-либо показателям деталь не подходит, следует приобрести новый элемент, соответствующий требованиям.

Замена во всех подробностях

Подобрав по номерам жиклеры карбюратора Солекс, можно приступить и к их замене, в отличие от расточки эту операцию вполне реально провести и самостоятельно дома. Кстати говоря, не всегда поводом служит неправильно подобранный элемент, очень часто в процессе эксплуатации эти детали изнашиваются, засоряются, что приводит к изменению диаметра и состава смеси со всеми вытекающими последствиями. Кроме того, автовладельцы таким способом повышают мощность своего «железного коня» или, наоборот, уменьшают расход бензина. В общем, замена жиклеров вполне годится в категорию тюнинга транспортного средства.

Чтобы извлечь жиклеры от Солекс, придется демонтировать двигатель и, конечно, разобрать его. Перед тем как вытащить силовой агрегат обязательно отсоедините минусовой провод от АКБ, а затем снимите корпус воздушного фильтра. Заранее приготовьте чистую ветошь и растворитель, например, уайт-спирит, чтобы очистить поверхность мотора от загрязнений. Теперь необходимо найти место крепления приводного троса к воздушной заслонке и немного ослабить фиксирующий эти части винт. Проделайте то же самое и с болтом, крепящим оболочку троса. Для этой цели прекрасно подойдет рожковый ключ. Отсоединив от карбюратора трос, снимите и шланг подвода картерных газов с патрубка.

Извлечение жиклеров от Солекс

Чтобы отсоединить топливный шланг от штуцера, кроме гаечного ключа понадобится еще и крестовая отвертка. Сначала ослабляем затяжку крепежного хомута, затем демонтируем шланг и болтом М8 глушим отверстие в последнем. Необходимо снять шланг вакуумного регулятора. Также отсоединяется от вывода электромагнитного клапана и клемму провода. Берем плоскую отвертку и отжимаем с ее помощью наконечника тяги дроссельной заслонки, после чего извлекаем его. Теперь появилась возможность вытащить и возвратную пружину.

Чтобы снять карбюратор нужно приготовить накидной и рожковый ключ на «13». Первым откручиваются 3 гайки, посредством которых деталь крепится к впускному трубопроводу, а вторым – крепежная. Пользуясь случаем, осмотрите прокладку карбюратора, возможно, и ей не помешает замена. Если узел будет снят длительное время, то обязательно заглушите впускной трубопровод ветошью. Чтобы осуществить замену жиклеров в карбюраторе, осталось снять с него крышку. Берем плоскую отвертку и откручиваем эти детали. Сначала убираем топливные жиклеры, потом воздушные. В кольцах последних деталей найдете эмульсионные трубки, чтобы вытащить, их следует поддеть надфилем.

Замена прокладки карбюратора

Главный топливный элемент вторичной камеры обозначается буквой «А», а первичной – «Б». Затем приступаем и к снятию воздушных жиклеров, маркирующихся «В» и «Г» для вторичной и первичной камеры соответственно.

Замена не должна делаться вслепую. Визуально оцените состояние жиклеров. Наличие рисок, царапин и неровностей на их внутренней поверхности недопустимо, так как эти дефекты снижают пропускную способность. Негативное влияние имеет и загрязнение деталей смолами. Перед установкой новых жиклеров желательно проверить их на специальном стенде, так вы сможете увидеть, насколько соответствует указанная пропускная способность элементов реальным показателям.

Установка новых деталей Солекс

Если уж начали разбирать карбюратор, то неплохо было бы изучить и состояние остальных его частей, может быть, замена жиклеров не единственная потребность этого узла. Откручиваем винт ускорительного насоса и демонтируем последний вместе с клапаном и уплотнительными кольцами. Затем извлекаем из штатного места кольца и диффузоры обеих камер. Чтобы вытащить из ускорительного насоса канал, необходимо открутить крепежный винт.

Далее извлекаем вместе с корпусом топливный жиклер и достаем его. Демонтировать диафрагму можно после того, как откроете ее крышку и достанете пружину. Раскрутив болтовые соединения, разъединяем корпус карбюратора и дроссельной заслонки. Теперь появился доступ к теплоизоляционному элементу и картонным прокладкам. Снимаем крышку вместе с регулировочным винтом, затем извлекаем последний с уплотнительным кольцом. Все детали с дефектами ждет замена, остальные части хорошенько промываем в специальном средстве. Жиклеры и прочие отверстия продуваем сжатым воздухом. Собираем в обратном порядке.

Как подобрать жиклеры для карбюратора солекс 21083?

Карбюратор на «восьмерке» обеспечивает приемлемый расход топлива и в городском режиме, и при поездках по трассе. Солекс 21083 один из самых лучших и надежных отечественных приборов такого рода. Внесение изменений в его конструкцию может способствовать повышению динамических характеристик или снижению потребления бензина. Возникает вопрос, какие жиклеры следует заменить для достижения необходимого эффекта?

Для получения ответа потребуется разобраться в принципе действия устройства. Основная задача карбюратора создание топливовоздушной смеси обедненного состава. Для достижения этого на конструкторы вынуждены были поставить на карбюратор топливные жиклеры с малым проходным сечением. В воздушных каналах калиброванные отверстия напротив увеличенного диаметра. Как показывает практика эксплуатации, работа двигателя в таком случае остается устойчивой при резких изменениях режимов.

Варианты модернизации карбюратора

Топливные и воздушные жиклеры имеют между собой связь, от их производительности напрямую зависит потребление топлива. Для карбюратора Солекс 21083 могут быть реализованы следующие схемы:

1. Установка элемента в топливном канале с большим проходным сечением вызовет пропорционально увеличение потребление топлива и динамических характеристик.
2. Напротив, уменьшение диаметра отверстия способствует уменьшению общего расхода бензина.

Для карбюраторов типа Солекс установка жиклеров иного сечения пропорционально изменяться на всех режимах. Квалифицированный их подбор позволяет менять настройки в самых широких пределах. Уменьшение калиброванного отверстия в воздушном канале ведет к обогащению смеси и соответственно повышению мощности. При этом обратное действие делает автомобиль более экономичным.

Основные режимы работы карбюратора

Солекс 21083 выполняет ряд важнейших функций в системе питания силового агрегата в процессе его запуска и функционирования. Расчет и подбор элементов осуществляется на стадии опытно-конструкторских работ в специализированных бюро. При этом разработчикам важно обеспечить устойчивую работу двигателя во всех режимах, для этого как расчеты ведутся исходя из средних показателей.

В карбюраторе марки Солекс во время движения автомобиля осуществляется процесс дросселирования, в ходе которого отмечается нестабильность смесеобразования. Существенное влияние при этом оказывают следующие факторы:

1. Плотность распределения состава по воздушному потоку, проходящему через диффузор.
2. Качественность распыления топлива.
3. Равномерность распределения воздушно топливной смеси по направлению движения потока.

Перечисленные выше факторы находятся в прямой зависимости не только от проходного сечения жиклеров, но и их состояния. Для того чтобы подобрать оптимальные параметры элемента как показывает практика следует учитывать характер течения эмульсии в каналах карбюратора. Специалисты различают несколько их разновидностей: ламинарную, волновую, пробковую и симметричную относительно оси.

Солекс 21083 при условии исправности систем и правильности регулировки обеспечивает стабильную работу двигателя в режиме дросселирования. Наиболее оптимальным для силового агрегата является осесимметричное распределение эмульсии в канале смеси после прохождения жиклеров. Это позволяет добиться относительно равномерного насыщения потока, какие бы внешние условия при этом не возникали.

Особенности конструкции карбюратора

Большое влияние на стабильность режимов работы двигателя оказывают не только размер проходного сечения, но и место где размещены жиклеры. В описываемом приборе они находятся в специальных каналах, которые не имеют прямого сообщения с основным диффузором. Это позволяет избежать действия ряда факторов, какие ведут к загрязнению калиброванных отверстий.

Для карбюратора марки Солекс 21083 важен правильный подбор и топливного, и воздушного жиклеров. Указанные работы следует производить в строгом соответствии с рекомендациями специалистов. В таблицах, разработанных профильным конструкторским бюро, указаны пары элементов какие обеспечивают оптимальные характеристики по расходу топлива и показателей мощности.
