Изучаем руководство по эксплуатации и читаем электросхему ВАЗ 2109

Без электрических приборов вазовская «девятка», как и любой другой автомобиль, не сможет нормально функционировать. В процессе эксплуатации электрооборудование поддается нагрузкам, и рано или поздно каждый водитель сталкивается с необходимостью ремонта электрики. Для того чтобы облегчить ремонтные работы, в руководстве по эксплуатации изображена электросхема ВАЗ 2109.

Но далеко не все водители имеют глубокие познания в области электрики. И порой, столкнувшись с какой-то неисправностью, трудно считать со схемы нужную информацию. Поэтому нужно разобраться, как читается схема электрооборудования ВАЗ 2109. Для безопасного использования и ремонта проводки своими руками необходимо знать расположение приборов, условные обозначения, а также основные правила безопасности.

Как читается электрическая схема ВАЗ 2109

Любая электросхема «девятки», будь это схема электропроводки ВАЗ 2109 карбюратор либо инжектор, состоит из основных элементов. Это источники электроэнергии, потребители, связывающие их проводники. Также отдельно выделяют монтажный блок, в котором расположены защитные элементы цепи: реле и предохранители. Еще один отдельный элемент — панель приборов.

На моделях, массово выпускаемых до 1997 года, устанавливалась так называемая низкая панель приборов. Вдоль всей торпеды вплоть до руля расположена полка, а под ней есть небольшая приборная панель. К низкой панели ведет проводка на ВАЗ 2109 карбюратор. После 1997 года в салон ВАЗ 2109 была встроена интерактивная высокая панель. Это повлекло за собой отличия в электросхеме «девяток» нового и старого образца. Главное отличие — проводка ВАЗ 2109, ведущая к самой панели приборов. Отличаются также места установки реле и предохранителей в монтажных блоках двух автомобилей.

В инструкции по эксплуатации и ремонту приведена общая электросхема, а также альбом схем соединения отдельных участков. Первая страница описывает перечень всех жгутов проводов автомобиля, каждый жгут имеет свой номер. На последующих страницах представлены отдельные схемы жгутов:

• соединения АКБ и стартера;
• отдельно аккумулятора с корпусом;
• проводов коробки воздухопритока;
• системы зажигания;
• системы освещения;
• форсунок (если описывается проводка ВАЗ 2109 инжектор);
• датчиков;
• проводов панели приборов;
• проводки правой и левой передней двери;
• задней двери;
• освещения номерного знака.

Читать схему — означает понимать, от какого элемента идет провод и куда он подводится. Для наглядности вся электропроводка представлена в разных цветах в соответствии к реальным проводам автомобиля. Также схематически изображено и пронумеровано электрооборудование, которое входит в схему. На отдельных страницах представлены перечни пронумерованных элементов с их названиями. На схемах жгутов возле каждого прибора обозначено, какие колодки к нему подходят. Каждая колодка имеет пронумерованные гнезда, чтобы водитель понимал, откуда что идет и куда приходит.

К каждой колодке подходят цветные провода. Все проводники цветные, все пронумерованы. К примеру, зелёный 9/5: 9 — номер электроприбора, к которому подведён провод, 5 — номер разъёма под этот провод. Ищем девятую колодку, пятый разъём и видим там этот же зелёный провод. Обозначение на проводе типа S1 показывает, что он соединен с другими проводами. Находим соединение S1 и видим там тот самый проводник. Таким образом, можно полностью прослеживать все соединения. Чтобы уже на автомобиле проверять правильность подключения, понадобится мультиметр. Если это устройство отсутствует, подойдёт и индикаторная отвертка.

Вся электрика ремонтируется при отключенной минусовой клемме от аккумулятора. После ремонтных работ, перед тем как подсоединить клемму обратно, проверьте еще раз правильность всех подключений.

Всегда в первую очередь проверяем предохранители

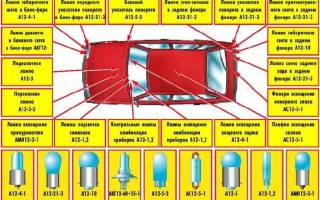

Если у вас вдруг перестала светить какая-то из фар, не работает указатель поворота или другой потребитель, не обязательно проблема кроется в сложности соединения схемы или повреждении проводки. Зачастую это вызвано скачком напряжения, вследствие чего сгорает предохранитель, который отвечает за ваш неработающий элемент. Это — нормальное явление, ведь в сохранении цепи от перегрузок и заключается работа предохранителей.

Этапы проверки	Ваши действия
Для проверки этих защитных элементов на целостность сначала открывается электрическая схема проводки ВАЗ 2109, а именно раздел, в котором приведен список предохранителей монтажного блока.	В этом разделе указано, за безопасность какого из приборов отвечает тот или иной предохранитель. Так же указаны названия защитных элементов, чтобы вы знали какой предохранитель нужно проверить, а также максимально допустимый ампераж.
Обеспечиваем доступ к предохранительному блоку.	Открываем капот. В левом углу возле лобового стекла расположен этот блок. Снимаем крышку и находим нужный предохранитель.
Затем берем специальные щипцы, вытягиваем защитный элемент.	Проверяем его на целостность.

Проверить защитный элемент лучше не на глаз, а при помощи светового или звукового индикатора. Ведь будет обидно, если причина поломки была все-таки в предохранителе, а вы не заметили.

Наблюдайте за подкапотной проводкой

Подкапотная проводка ВАЗ 2109 включает в себя такие элементы.

1. Жгуты проводки системы зажигания.
2. Жгуты с проводами осветительной системы.
3. Провода соединений разнообразных датчиков с электронным блоком управления.
4. Проводка управления электродвигателями: радиатора, омывателя вар, стеклоочистителей.

Под капотом пространство ограничено, а проводка находится бок о бок с элементами двигателя внутреннего сгорания. Детали мотора работают в режимах высоких температур и давлений. В такой среде провода могут ослабнуть или потерять изоляцию. На них могут появляться потертости или, возможно, даже оголения жилы. В таком случае опасности подвергается вся схема электропроводки ВАЗ 2109. Работа схемы продолжается, но в небезопасном режиме. Это может привести к короткому замыканию, и как следствие, — к пожару.

Устранить пробой изоляции и восстановить проводку нужно немедленно. Причем просто перемотав изолентой повреждённый участок провода, вы не решите проблему. Максимум, можно поступить так в качестве временной меры. По инструкции необходима замена проводки на повреждённом участке. Укладывать проводку после замены необходимо в изоляционную гофру.

Особого внимания под капотом заслуживают высоковольтные провода, подводимые к свечам зажигания. Ведь это самая мощная проводка во всем автомобиле. Состояние бронепроводов нужно оценивать не только на глаз — на наличие внешних повреждений. Высоковольтный провод по паспорту должен иметь сопротивление 2,55 кОм. Напряжение импульсов, что передаются на свечи, должно находиться в пределах 20 кВ. Еще одно важное условие: не должно превышаться напряжение пробоя бронепровода. Его нормальная величина — 50 кВ. Первые два параметра измеряем при помощи мультиметра.

Проверку проводов на пробой можно выполнить в темноте. Наличие блуждающих искр говорит о том, что провода пробиты.

Полезная схема проводки ВАЗ 21099: карбюратор и его электромагнитный клапан

Регулировка холостого хода на карбюраторных двигателях зачастую зависит от одного компонента – электромагнитного клапана карбюратора. Как только возникают любые проблемы с холостым ходом, начинаем с проверки работы клапана своими руками.

Проверка работоспособности клапана

Необходимо включить зажигание, но не запускать стартером двигатель.

• На электромагнитном клапане есть вывод, с которого мы стаскиваем наконечник провода. Теперь запорная игла будет выдвинута вперед и тем самым препятствовать подаче смеси топлива, необходимой для работы холостого хода.

Месторасположение клапана на карбюраторе

• Дальше проделываем прямо противоположную операцию, то есть подаем напряжение. Если послышался щелчок, значит, игла уже втянута внутрь корпуса, и подача топлива возобновляется. Это дает нам понимание того, что клапан работает исправно. Для более подробных сведений просмотрите публикацию о схеме электрической проводки ВАЗ 99.

Обратите внимание! Для удобства работы вооружаемся схемой электропроводки. На фото ниже представлена цветная проводка ВАЗ 21099 на карбюратор в люксовом исполнении — высокая панель.

В том случае, если щелчка не последовало, значит, присутствуют какие-то неисправности в работе либо самого устройства, либо электрической цепи.

Определение причины неисправности

Таким образом, инструкция по поиску конкретной причины будет приблизительно следующей:

• соединяем вывод нашего клапана с плюсовым проводом автомобильной АКБ. Не забываем об опасности короткого замыкания;
• в случае появления щелчка понимаем, что неисправности в самой цепи, которую следует проверять далее;
• в случае отсутствия щелчка сразу меняем его целиком;
• отдельно нужно проверить жиклер топлива, который находится в самом выводе электромагнитного клапана;
• извлекаем устройство и делаем визуальный осмотр жиклера;
• промываем и продуваем жиклер от возможных загрязнений;

Обратите внимание! На клапане (на фото внизу) расположено уплотнительное кольцо, которое должно быть целостным. Если это не так, значит, в нем может быть причина подсоса лишнего воздуха, обеднения смеси и неполноценной работы двигателя.

Если проблема в другом

Теперь дошла очередь разбираться непосредственно с электрической цепью. Самым простым способом будет подача электротока от клапанного вывода напрямую. Если проблема была в цепи, таким образом, восстанавливают пропавший холостой ход.

С другой стороны, это может быть только временным решением, поскольку клапан будет находиться под постоянной нагрузкой. Это разряжает батарею и может служить причиной короткого замыкания. Цена бездействия может оказаться большей, чем планировалось первоначально.

Чтобы понять, работает ли карбюратор Солекс, который устанавливают на ВАЗ 21099, в нормальном режиме, устроим ему следующую проверку:

1. Запустим двигатель и на холостом ходу снимем наконечник провода с устройства холостого хода.
2. В этом случае силовой агрегат заглохнет, поскольку игла перекроет подачу топлива в карбюратор.

Обязательно проверьте новый приобретенный клапан, насколько он работоспособен:

• Соедините его с плюсовой клеммой АКБ и приложите корпус к «минусу».
• Если игла сработала, то есть втянулась, значит все в порядке.

Процесс проверки работоспособности

Более наглядно о проверке вы можете узнать из видео, представленного ниже

Замена элемента

Теперь перейдем непосредственно к тому, как же заменить неисправный клапан на карбюраторе ВАЗ 21099 (низкая панель). Для начала напомним о том, где же располагается этот элемент, управляющий работой двигателя на холостых оборотах. О другой легендарной классике можно узнать перейдя по ссылке.

Его можно найти прямо на корпусе самого карбюратора, но с первого раза заметить не получается, поскольку он закрыт корпусом воздухофильтра.

• снимаем корпус воздушного фильтра-элемента с крышки карбюратора;
• от вывода клапана отключаем блок электропроводки;
• полностью отвернуть электромагнитный клапан можно при помощи ключа, которым нужно постараться зацепиться за грани клапана;

Детали мелкие – старайтесь не уронить

• клапан следует снимать крайне бережно, чтобы не потерять резиновое кольцо или жиклер холостых оборотов;
• новый клапан ставим на место, где находился старый, и заворачиваем его за имеющиеся грани;
• подключаем жгут проводов;
• возвращаем на место корпус фильтра воздуха.

А что делать, если электромагнитное устройство вышло из строя в пути, но до ближайшей автолавки требуется еще добраться? Сначала демонтируем его, потом извлекаем из него жиклер и отламываем часть запорной иглы, чтобы сделать устройство всегда открытым. Далее жиклер и клапан ставим на свои места, подключаем проводку.

Обратите внимание! В случае такого ремонта, двигатель может продолжать работать еще несколько минут после отключения зажигания.

В завершение

Как видите, процесс поиска неисправности достаточно прост. Надеемся, что столкнувшись с ней, вы легко устраните проблему и продолжите свой путь дальше. Удачи на дорогах.

На заметку владельцам «Девятки» — схема электропроводки ВАЗ 2109

Автовладельцы отечественных машин нередко сталкиваются с неисправностями электропроводки, что может привести не только к неработоспособности тех или иных систем, но и невозможности движения в целом. Чтобы не допустить этого, владельцам «девяток» необходимо знать, что представляет собой электросхема ВАЗ 2109 и какие симптомы свидетельствуют о ее неисправности.

Признаки неисправностей

Существует несколько типов состояния электропроводки транспортного средства, при которых владельцы ВАЗ 2109 вынуждены искать поломки:

1. Транспортное средство не позволяет выполнять свою первостепенную функцию, то есть не может ехать. Либо схема электропроводки ВАЗ 2109 повреждена, либо не работает один из основных узлов машины.
2. Автомобиль может ехать, но при этом системы иногда начинают барахлить или работают некорректно.

Если при попытке запустить двигатель, у водителя ничего не получается, при этом топливо нормально поступает в инжектор или карбюратор, то скорее всего, проблема заключается в работе проводки:

1. Если автомобиль работает на карбюраторе, то в первую очередь необходимо проверить свечи и жгут высоковольтных проводов. Не лишним будет произвести диагностику трамблера, а также катушки зажигания. Также на карбюраторах есть смысл проверить подкапотную проводку.
2. Если речь идет об инжекторе, то зачастую основной причиной проблемы является электронная система управления мотором. Если система не позволяет обрабатывать сигналы с датчиков и впоследствии не может выдавать команды для дополнительных узлов или механизмов, то проблему нужно искать в ней.

Проводка на отечественной «девятке»

И в карбюраторах, и в инжекторах зачастую причиной неисправности электрооборудования являются подгоревшие контакты, в частности, в замке зажигания. Если замок зажигания или монтажный блок не могут работать полноценно, как минимум в салоне не будут работать лампы освещения. Кроме того, при неисправных устройствах может отказывать в работе и другое электрооборудование, к примеру, омыватели, вентиляторы, очистители стекла и т.д.

Карбюраторный ДВС

Перед тем, как поговорить о поломках карбюраторов и электрооборудования, предлагаем вам разобраться в схеме, по которой работает система:

1. Когда водитель включает зажигание, но не запускает двигатель, питание подается по жгуту высоковольтных проводов на клеммы мотора, на панели приборов загораются индикаторы.
2. Далее, стартер активирует работу коленчатого вала, а также всей поршневой группы. Таким же образом напряжение по жгуту высоковольтных проводов запускает и генератор. Панель продолжает работать.
3. Затем питание с устройства поступает на катушку зажигания, которая начинает вырабатывать импульс. Импульс поступает через жгут высоковольтных проводов к трамблеру, панель приборов работает.
4. После этого коленчатый вал моторы начинает вращать привод трамблера. Устройство начинается замыкать контакты, таким образом передавая разряд по тому же жгуту высоковольтных проводов на свечи зажигания карбюратора. Панель приборов продолжает работать в нормальном режиме.

Классическое зажигание

В том случае, вы не можете завести мотор на карбюраторе, необходимо уделить внимание диагностике следующих элементов:

1. Осмотрите электрическую проводку между катушкой и генератором. Вам необходимо проверить контактны на предмет обрывов или окисления, иногда их можно просто прочистить, в некоторых случаях требуется замена. Если сама электрическая цепь находится в печальном состоянии, то возможно, есть смысла произвести замену проводов.
2. Также следует произвести диагностику катушки зажигания. В первую очередь, необходимо проверить наличие искры. Для этого извлеките высоковольтный провод из жгута трамблера и поднесите ее к металлическим элементам подкапотного пространства. Когда вы будете пытаться запустить двигатель, проворачивая ключ в замке зажигания, из высоковольтного провода должна появиться искра. Если ее нет, то катушка вышла из строя, ее нужно отремонтировать или поменять.
3. Помимо этого, нужно проверить цепь трамблера и самых свечей. Если вы видите, что высоковольтные провода в жгуте находятся в печальном состоянии, то возможно, есть смысл их поменять. Произведите диагностику внутреннего бегунка, а также самих свечей карбюратора (автор видео — MR. Boroda).

Электронное зажигание

ВАЗ 2109 может быть оснащен электронным, то есть бесконтактным коммутатором, который монтируется между самой катушкой и трамблером. Электронная система предназначена для обеспечения лучше искры, если мотор функционирует на обедненной горючей смеси. В том случае, если импульс слишком низкий или вовсе отсутствует, в чем вы смогли убедиться во время проверки наличия искры, то коммутатор лучше будет поменять. В том случае, если монтаж нового устройства не позволил решить неисправность, необходимо будет полностью или частично менять электропроводку. Есть вероятность, что уровень сопротивления в цепи очень высокий, а это способствует слишком слабой искре.

Инжекторный мотор

Инжекторы отличаются от вышеописанных ДВС наличием многих электронных устройств. В случае с инжектором поломки обычно связаны с работой датчиков или самой проводки.

Чтобы точно выявить причину поломки на инжекторе, необходимо выполнять следующие шаги:

• сначала отключите кабель от датчика;
• затем, используя омметр, замерьте уровень сопротивления;
• после этого полученные данные нужно будет сверить с тем, которые указаны в таблице в инструкции по эксплуатации авто.

Вывод

Вы сможете гораздо быстрее выявить неисправность, если будете досконально знать электросхему автомобиля ВАЗ 2109. Такие знания помогут не только правильно выявлять ошибки, но и быстро решить проблему, если она произошла во время движения.

Видео «Интерактивная схема проводки 2109»

Подробная интерактивная схема проводки автомобиля ВАЗ 2109 приведена на видео (автор видео — Александр Вахтеев).

Схема электрооборудования ВАЗ 2109 и особенности замены элементов системы

Разнообразие климатических зон России не лучшим образом сказывается не только на кузовных частях автомобиля, но и на его электропроводке и электрооборудовании. Национальной особенностью российского потребителя является пытливость ума и стремление своими руками произвести ремонтные работы.

Для ВАЗ 2109 схемы электрооборудования достаточно подробно представлены на фото и видео и при соблюдении определенных правил, самостоятельные действия не приведут к инцидентам.

Обслуживание электрической части автомашин и меры безопасности

В автомобилях серии ВАЗ 2109, схема электрооборудования выполнена в однопроводном варианте, при котором кузов машины выполняет функцию отрицательного ʺполюсаʺ и к нему присоединены все ʺминусовыеʺ выводы от потребителей.

Необходимые меры безопасности при обслуживании электрооборудования:

• перед ремонтом электрооборудования обязательно отсоединить от аккумулятора отрицательный провод;
• аккумуляторы и коммутатор зажигания отсоединить, выключив двигатель;
• при замене предохранителей, не применять металлических инструментов, для предотвращения короткого замыкания в цепях;
• во избежание порчи выпрямителя генератора, не рекомендуется проверять его работу ʺна искруʺ;
• замыкание провода на ʺмассуʺ может привести к поломкам некоторого оборудования;
• диоды выпрямителя проверяются приборами, запитанными на напряжение не выше 12В;
• электрические цепи машины также проверяются приборами с питанием 12В при обесточенном генераторе;
• проверка сопротивления изоляции обмоток генератора производится при его снятии и отключении, от выпрямительного блока, статоре генератора;
• при электросварочных работах, отключаются генератор и аккумулятор;
• высоковольтные и низковольтные провода прокладываются в разных жгутах;
• подзарядка аккумулятора через зарядное устройство производится при отключенных от клемм проводах.

Основное электрооборудование автомобиля

Электропитание систем автомобиля осуществляется двумя способами, от аккумулятора, при выключенном двигателе, а при его включении, от генератора. Модификации автомобиля ВАЗ незначительно отличаются по составу электрических компонентов, это в большинстве случаев:

• система зажигания;
• стартер;
• генератор;
• монтажный блок;
• световая и звуковая сигнализация, освещение;
• ʺдворникиʺ, стеклоподъемники;
• обогрев стекол, отопление салона;
• панель приборов.

Замена монтажного блока

Ремонт плат монтажного блока не каждому под силу, его легче заменить полностью. Замена защитных элементов проста, а все предохранители и реле промаркированы, что значительно облегчает их переустановку. В крайнем случае на автомашине ВАЗ 21093, схема электрооборудования поможет разобраться в деталях. Монтажный блок установлен под капотом слева, возле ветрового стекла.

Инструкция по замене:

• открыть капот, и отжав защелки, снять крышку футляра;
• сдвинуть резиновую накладку и отсоединить верхнюю часть проводов;
• убрать крепежные гайки;
• аккуратно достать блок, на возможную длину проводов, и разомкнуть нижнюю колодку с проводами;
• установить новый блок в обратном порядке;
• произвести проверку работы узла.

Перед отсоединением проводов обязательно промаркировать колодки во избежание путаницы.

Замена стартера

Стартер на автомобилях ВАЗ серии 2109 помещен на картер сцепления. Несмотря на некоторые конструктивные различия стартеров, их установочные размеры на всех сериях унифицированы.

Для замены детали, предварительно освободить отрицательный зажим АБ, далее:

• разомкнуть соединение тягового реле;
• убрать фиксирующую гайку и отсоединить провод от контакта тягового реле;
• убрать защиту картера, освободив от болтов;
• фиксацию стартера демонтировать снизу моторного отсека;
• повторить операцию сверху стартера;
• вынуть стартер, в обратной последовательности установить новый элемент.

Замок зажигания, замена и проверка исправности

Для оценки исправности замка, необходимо проверить его работу во всех положениях ключа. Для ВАЗ 21093 или для модификации с инжекторным двигателем ВАЗ 21093i, схема электрооборудования подскажет, какие цепи должны работать при различных положениях ключа.

Перед проведением работ, отрицательный провод освобождается от клеммы АБ, далее:

• убираются держатели нижнего кожуха на рулевой колонке;
• лицевая пластина замка и кожух снимаются;
• демонтируется кожух в верхней части колонки;
• жгут с проводами и контакты замка, размыкаются;
• реле зажигания открепляется;
• ключ устанавливается на «0» и снимаются скоба и замок, предварительно освобожденные от крепежных болтов;
• производится установка новой детали в обратном порядке.

При отсутствии головок у крепежных болтов, держащих замок зажигания на рулевой колонке, аккуратно их высверлить или сбить молотком.

В некоторых случаях хватает смены контактной группы в замке зажигания, для этого:

• снять замок, как изложено выше;
• освободить от крепления защиту замка;
• облицовка снимается при отжатии пластмассовых защелок;
• снять контактную группу;
• произвести замену и собрать в обратном порядке.

Проверить работоспособность авто при всех положениях ключа.

Замена свечей зажигания

В любом автомобиле, для его оптимальной эксплуатации рекомендуется пользоваться оригинальными свечами зажигания.

ВАЗ 2109 и его модификации оснащены 4-цилиндровым двигателем, соответственно имеют 4 свечи зажигания.

• обязательно отключить провод от «минуса» аккумулятора;
• снять высоковольтные провода со свечей и очистить сами свечи и пространство вокруг от грязи;
• вывернуть свечи из блока цилиндров;
• произвести поверхностный осмотр элементов, при повреждении изоляторов или электродов, свечи подлежат замене (осмотр свечей может многое сказать о состоянии двигателя нормально, если они серовато-коричневого цвета);
• просвет между электродами замерить круглым щупом (для карбюраторного двигателя стандарт составляет 0,7—0,85 мм, для инжекторного двигателя 1,0—1,13 мм);
• в случае необходимости подрегулировать зазор подгибом бокового электрода;
• очищенные и подрегулированные свечи установить на место, прикрутив сначала рукой и затянув до нужного усилия ключом.

Замена свечей рекомендуется после пробега более 15 000 км. Следует остерегаться поддельных изделий, это может привести к инцидентам в пути.

Признаки ʺсамопальнойʺ свечи:

• упаковка отсутствует или ее полиграфия с дефектами контуров;
• криво установлен цилиндрический электрод или его поверхность имеет изъяны;
• боковой электрод приварен криво, а его грани перекошены;
• на изоляторе свечи надпись смазана;
• слишком низкая цена.

Бесконтактная система зажигания автомобиля

У ВАЗ 2109, схема электрооборудования снабжена датчиком Холла, дислоцированного в датчике-распределителе. Бесконтактный датчик подает управляющие импульсы на электронный распределитель. В то время как в контактной системе зажигания используется прерыватель контактов.

Системы взаимозаменяемы, но бесконтактная система повышает мощность двигателя, снижает расход топлива и вредные выбросы.

Момент зажигания и его установка

Неверно выставленный момент зажигания приводит к перегреву двигателя и неполной выдаче мощности, чрезмерному расходу топлива и детонации.

Угол опережения зажигания проверяется стробоскопом или контрольной лампой на холостом ходу при оборотах двигателя 850—900 об/мин. Если значение угла опережения зажигания противоречит нормам, стандартом является 0±1° до верхней мертвой точки (ВМТ), его придется регулировать. Подобные работы лучше проводить с помощником.

• обеспечить свободное вращение трамблера, для этого ослабить болт на его корпусе;
• перевести работу двигателя на повышенные обороты;
• медленным вращением трамблера установить метку, вращать — осторожно придерживая корпус;
• перепроверить правильность установки стробоскопом;
• поворот по часовой стрелке увеличивает угол опережения, а против часовой стрелки — уменьшает;
• достигнув необходимой настройки, зафиксировать трамблер крепежным болтом.

Для ВАЗ 21093 и его электрооборудования, схема оснащена электронным блоком управления, поэтому момент зажигания не требует регулировки.

Катушка зажигания, последовательность замены

Катушка зажигания работает на принципах разомкнутой магнитной цепи. Конструктивно катушка напоминает трансформатор и также наполнена техническим маслом.

Порядок ее замены следующий:

• разомкнуть провод и «минусовую» клемму АБ;
• освободить провод высокого напряжения от катушки;
• гаечным ключом убрать гайки крепления (с шайбами) и отсоединить низковольтные провода катушки зажигания;
• отвернуть гаечным ключом гайки крепления кронштейна, одна из гаек расположена под площадкой АБ (в комплекте с гайками имеются пружинные и плоские шайбы);
• вместе с кронштейном снять катушку;
• произвести установку нового элемента в обратном порядке.

Все элементы электрооборудования автомобиля соединяются высоковольтными или низковольтными проводами, основная часть которых расположена в подкапотном пространстве.

Здесь же расположены:

• силовая установка;
• бачок омывателя;
• система заливки масла в двигатель;
• разъемы и соединения электрических цепей.

Соединительные провода регулярно подвергаются тепловому и химическому воздействию. Своевременный осмотр состояния изоляции проводов, их контактов и скрутки позволит продлить срок службы или заменить поврежденные цепи, не доводя до аварийной ситуации.
