Схема панели приборов ваз 2107 карбюратор

Схема электрооборудования ВАЗ 2107, 21074

На этой странице приведена цветная схема электрооборудования автомобилей ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701 (со встроенным регулятором напряжения).

Для увеличения изображения схемы проводки кликните на картинку ниже.

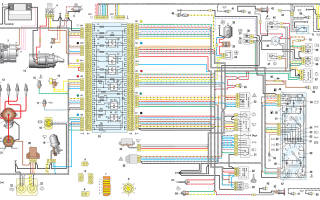

Электрическая схема ВАЗ 2107, 21074 выпуска 1988-2001 годов с генератором 37.3701

  1. блок-фары
  2. боковые указатели поворота
  3. аккумуляторная батарея
  4. реле включения стартера
  5. электропневмоклапан карбюратора
  6. микровыключатель карбюратора
  7. генератор 37.3701
  8. моторедукторы очистителей фар *
  9. датчик включения электродвигателя вентилятора
  10. электродвигатель вентилятора системы охлаждения двигателя
  11. звуковые сигналы
  12. распределитель зажигания
  13. свечи зажигания
  14. стартер
  15. датчик указателя температуры охлаждающей жидкости
  16. подкапотная лампа
  17. датчик сигнализатора недостаточного давления масла
  18. датчик сигнализатора недостаточного уровня тормозной жидкости
  19. моторедуктор очистителя ветрового стекла
  20. блок управления электропневмоклапаном карбюратора
  21. катушка зажигания
  22. электродвигатель насоса омывателя фар *
  23. электродвигатель насоса омывателя ветрового стекла
  24. монтажный блок
  25. реле очистителя ветрового стекла
  26. реле аварийной сигнализации и указателей поворота
  27. выключатель сигнала торможения
  28. выключатель света заднего хода
  29. реле зажигания
  30. выключатель зажигания
  31. трехрычажный переключатель
  32. выключатель аварийной сигнализации
  33. штепсельная розетка для переносной лампы **
  34. переключатель вентилятора отопителя (печки)
  35. дополнительный резистор электродвигателя отопителя (печки)
  36. лампа сигнализатора включения обогрева заднего стекла
  37. лампа сигнализатора недостаточного уровня тормозной жидкости
  38. блок сигнализаторов
  39. электродвигатель вентилятора отопителя (печки)
  40. лампа освещения вещевого ящика
  41. выключатели плафонов на стойках передних дверей
  42. выключатели фонарей сигнализации открытых передних дверей ***
  43. фонари сигнализации открытых передних дверей ***
  44. соединительная колодка
  45. прикуриватель
  46. часы
  47. выключатель освещения приборов
  48. диод для проверки исправности лампы сигнализатора недостаточного уровня тормозной жидкости
  49. указатель уровня топлива
  50. лампа сигнализатора резерва топлива
  51. спидометр
  52. лампа сигнализатора включения указателей поворота
  53. лампа сигнализатора прикрытия воздушной заслонки карбюратора
  54. лампа сигнализатора заряда аккумуляторной батареи
  55. выключатель сигнализатора прикрытия воздушной заслонки карбюратора
  56. комбинация приборов
  57. эконометр
  58. выключатели плафона на стойках задних дверей
  59. указатель температуры охлаждающей жидкости
  60. тахометр
  61. лампа сигнализатора включения стояночного тормоза (“ручника”)
  62. лампа сигнализатора недостаточного давления масла
  63. лампа сигнализатора включения дальнего света фар
  64. лампа сигнализатора включения наружного освещения
  65. вольтметр
  66. выключатель сигнализатора включения стояночного тормоза (“ручника”)
  67. выключатель наружного освещения
  68. выключатель обогрева заднего стекла с лампой подсветки
  69. выключатель заднего противотуманного света с сигнализатором включения *
  70. предохранитель цепи противотуманного света
  71. плафон ****
  72. задние фонари
  73. датчик указателя уровня и резерва топлива
  74. колодки для подключения к элементу обогрева заднего стекла *
  75. фонари освещения номерного знака

Для того, чтобы скачать схему ВАЗ 2107 и сохранить её на компьютер, наведите указатель на картинку выше, затем нажмите правую кнопку мыши и выберите “сохранить как изображение” (размер около 300 килобайт).

Разрешение изображения составляет 1600×872 точек, поэтому электрическую схему можно без проблем распечатать на принтере и пользоваться при ремонте автомобиля.

Порядок условной нумерации штекеров в колодках:

  • a – блок-фар, очистителей фар и ветрового стекла, реле очистителя ветрового стекла, блока управления электропневмоклапаном карбюратора
  • б – монтажного блока и трехрычажного переключателя
  • в – реле аварийной сигнализации и указателей поворота
  • г – задних фонарей (нумерация выводов по порядку от края платы)
  • д – выключателя аварийной сигнализации

Дополнительная информация “звездочки”:

* – Устанавливаются на части выпускаемых автомобилей.

** – С 2000 г. не устанавливается.

*** – С 1998 г. не устанавливаются.

**** – С 2000 г. вместо одного плафона на крыше устанавливаются два плафона на стойках дверей.

Конструкция панели приборов на ВАЗ 2107

Панель приборов ВАЗ 2107 имеет типовую конфигурацию и довольно редко выходит из строя. Между тем возможные камни преткновения изучать нужно обязательно. В противном случае, столкнувшись с трудностями, водитель может растеряться и наделать множество ошибок.

Механизм любой машины можно изучить в считанные дни. Вопрос лишь в том, с каким энтузиазмом подходить к делу. Схема подключения здесь не имеет никаких скрытых нюансов, поэтому разобраться в ней не составит особого труда.

Из чего она состоит?

Приборная панель автомобиля ВАЗ 2107 очень напоминает своих предшественников, однако внешние отличия все-таки имеются. Пусть даже «приборка» прошла небольшой тюнинг от производителя, ее начинка осталась абсолютно идентичной автомобилям моделей 2101-2106 и схема подключения в целом не изменилась.

Читать еще:  Чем лучше чистить карбюратор

Стандартно схема приборов перед водителем включает в себя:

  • вольтметр;
  • спидометр;
  • одометр, или, в простонародье, счетчик пройденного пути;
  • тахометр;
  • датчик температуры охлаждающей жидкости;
  • эконометр;
  • блок контрольных ламп.

В конструкцию последней области панели ВАЗ входят:

  • поворотные указатели, или «поворотники»;
  • датчик зарядки аккумулятора;
  • сигнализатор включения габаритных огней;
  • датчик включения дальнего света;
  • датчик расхода масла;
  • сигнализатор включения ручника;
  • датчик резерва топлива;
  • показатель уровня топлива.

В зависимости от того, какой автомобиль используется, в приборной панели могут наблюдаться некоторые изменения. В частности, транспортные средства, внутри которых находится инжектор, могут снабжаться еще и датчиком неисправности механизма управления двигателем.

Конечно, сразу же запоминать, что именно означает каждый элемент, необязательно, да и вовсе невозможно. Все нужно делать постепенно, фактически знакомясь с автомобилем, как со своим хорошим другом. Тогда вероятность хорошо понять его и улавливать даже незначительные перемены, которые демонстрирует щиток, существенно увеличивается.

Если самостоятельно справиться с приборной панелью не представляется возможным, можно взять на вооружение руководство по эксплуатации, где приведено развернутое описание каждого режима действий и индикатора, соответствующего ему.

О каких неисправностях может сообщать?

Любые механизмы, и в том числе панели приборов 2107, имеют свойство ломаться. Здесь важно не впадать в панику и понять, как следует действовать в дальнейшем. Конечно, можно сразу же транспортировать автомобиль на ближайшую станцию ТО, однако большинство владельцев отечественного автопрома предпочитают решать проблему самостоятельно. Это вполне реально, однако в первую очередь важно понять, что именно означает внезапно возникший сигнал.

Самая распространенная проблема, которую преподносит щиток, выражается беспрерывным горением лампы аварийного давления масла. Первоочередное действие — это проверка уровня масла, который зачастую находится ниже нормы. Ситуация легко поправима! Достаточно лишь долить нужное количество масла, а потом заводить мотор и отправляться по своим делам. Длительное игнорирование проблемы приводит к тому, что двигатель работает на износ. Такой режим в корне неприемлем, поэтому в скором времени агрегат наверняка потребует капитального ремонта. Доводить ситуацию до критичной или прислушаться к тому, что говорит подсветка панели приборов ВАЗ 2107, — личный выбор каждого водителя.

Самая «приятная» и наиболее малозатратная проблема, с которой только приходилось сталкиваться водителям, выражается тем, что горит датчик, свидетельствующий о дефиците топлива.

Поправить ситуацию очень просто: достаточно лишь долить его до необходимого уровня. Игнорирование знака чревато лишь остановкой автомобиля. Навредить машине отсутствие бензина никак не сможет.

Закипание двигателя — одна из самых распространенных проблем, возникающих в тех случаях, когда транспортное средство работает на износ. Непосредственно после остановки бежать и заглядывать под капот категорически не рекомендуется, ведь это чревато сильнейшими ожогами! Нужно подождать несколько минут, а уже потом попытаться охладить агрегат, поливая его чистой водой.

Если горит датчик заряда аккумулятора, нужно проверить, надежно ли прилегают клеммы, не окислились или не закисли ли они.

Любой автомобиль, отечественный или заграничный, несущий под капотом инжектор или карбюратор, требует к себе особого внимания. Своевременный уход приводит к тому, что автомобиль без сбоев работает долгие годы. Однако у нерадивых водителей возможен и другой, более прозаичный сценарий.

Схема электрооборудования автомобиля ВАЗ-2107


Нажмите для увеличения (422 КБайт)

1 — боковые указатели поворота; 2 — блок-фары; 3 — очистители фар ваз 2107; 4 — звуковые сигналы; 5 — электродвигатель вентилятора ваз 2107; 6 — датчик включения электродвигателя вентилятора ваз 2107; 7 — электродвигатель смывателя фар; 8 — блок управления пневмоклапаном; 9 — электродвигатель очистителя ветрового стекла; 10 — электродвигатель омывателя ветрового стекла; 11 — датчик уровня тормозной жидкости; 12 — катушка зажигания ваз 2107; 13 — подкапотная лампа; 14 — датчик указателя давления масла; 15 — распределитель зажигания ваз 2107; 16 — датчик контрольной лампы давления масла; 17 — свечи зажигания автомобиля ваз 2107; 18 — датчик температуры охлаждающей жидкости ваз 2107; 19 — генератор автомобиля ваз 2107; 20 — микропереключатель карбюратора ваз 2107; 21 — аккумуляторная батарея; 22 — пневмоклапан карбюратора ваз 2107; 23 — реле включения стартера; 24 — стартер ваз 2107; 25 — реле очистителя ветрового стекла; 26 — реле зажигания ваз 2107; 27 — реле-прерыватель аварийной сигнализации; 28 — выключатель стоп-сигнала; 29 — розетка для переносной лампы; 30 — выключатель света заднего хода; 31 — лампа вещевого ящика; 32 — выключатель контрольной лампы стояночного тормоза; 33 — монтажный блок ваз 2107; 34 — выключатель фонаря сигнализации открытой передней двери; 35 — фонарь сигнализации открытой передней двери; 36 — выключатель зажигания ваз 2107; 37 — переключатель очистителя ветрового стекла; 38 — выключатель омывателя стекол; 39 — выключатель звуковых сигналов; 40 — переключатель света фар ваз 2107; 41 — переключатель указателей поворота; 42 — выключатель аварийной сигнализации; 43 — выключатель освещения приборов ваз 2107; 44 — прикуриватель; 45 — часы с лампой освещения шкалы; 46 — выключатели плафона, расположенные в стойках дверей; 47 — комбинация приборов ваз 2107; 48 — указатель давления масла с контрольной лампой недостаточного давления ваз 2107; 49 — указатель температуры охлаждающей жидкости; 50 — тахометр ваз 2107; 51 — реле-прерыватель контрольной лампы стояночного тормоза; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа уровня тормозной жидкости ваз 2107; 54 — контрольная лампа заряда аккумуляторной батареи; 55 — контрольная лампа заднего противотуманного света; 56 — контрольная лампа дальнего света фар ваз 2107; 57 — контрольная лампа габаритного света; 58 — контрольная лампа стояночного тормоза; 59 — лампы освещения комбинации приборов ваз 2107; 60 — вольтметр ваз 2107; 61 — указатель уровня топлива с контрольной лампой резерва; 62 — переключатель электродвигателя отопителя ваз 2107; 63 — дополнительный резистор электродвигателя отопителя; 64 — электродвигатель вентилятора отопителя ваз 2107; 65 — выключатель наружного освещения; 66 — выключатель заднего противотуманного света; 67 — выключатель обогрева заднего стекла; 68 — плафон; 69 — задние фонари ваз 2107; 70 — фонари освещения номерного знака; 71 — датчик указателя уровня топлива; 72 — элемент обогрева заднего стекла;
А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.

Читать еще:  Карбюратор 2140 на ваз 2106

Оценить статью

  • Техническая грамотность

Средний балл статьи: 0 Проголосовало: 0 чел.

Комментарии (1) | Я собрал ( 0 ) | Подписаться

Для добавления Вашей сборки необходима регистрация

Схема автомобиля — Жигули 2107

Принципиальные схемы электрооборудования на ВАЗ 2107 1982+ г.в., для всех автовладельцев. Некогда «шестерка»- считалась престижнее, чем ВАЗ-2103, так и ВАЗ-2107 Жигули/Lada 1500SL/Lada Riva («семерка«), выпускаемая с 1982 года, по сравнению с «пятеркой» была эксклюзивом в себе. С другой стороны, конструкторы вполне оправданно спроектировали на базе сугубо «утилитарного вида» дешевой в производстве малолитражки ее «люксовый» вариант. Отличия заметны уже во внешности: иное решение передней части капота с выштамповкой под металлическую хромированную решетку радиатора (под которой прекрасно ржавеет капот), новые задние блок-фонари. Внутри же машина вполне соответствовала тогдашним представлениям о современной эстетике (начала 1980-х): «безбликовая» панель приборов с тахометром, дополнительными сервисными датчиками и приборами. Анатомические сиденья при улучшенном качестве отделки на фоне однотипного ВАЗ-2105 выглядят более солидно: спинки передних выполнены зацело с подголовниками, в спинке заднего имеется специальный раскладывающийся подлокотник. Но за такое оснащение продавцы (а раньше государство) запрашивают большую сумму, чем даже за классический ВАЗ-2106 или переднеприводный трехдверный хэтчбек ВАЗ-2108. У «семерки» улучшена пассивная безопасность, хороший круговой обзор, ограничиваемый, правда, задними стойками и высокими спинками сидений, но достоинства динамичных двигателей сводят на нет плохая сборка и отсутствие антикоррозийного покрытия кузова. Удручает также бич всех заднеприводных «Жигулей» — высокая погрузочная высота багажника, проблемы с блоком двигателя, обрывы ремней распредвала и непротянутые болтовые соединения автомобилей, выпущенных в период с 1990 по 1996 год.

Схема соединений монтажного блока на
ВАЗ 2107

Р1 — реле включения обогрева заднего стекла; Р2 — реле включения очистителей и омывателя фар; Р3 — реле включения звуковых сигналов; Р4 — реле включения электродвигателя вентилятора системы охлаждения двигателя; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар; А — порядок условной нумерации штекеров в колодках монтажного блока. Наружная цифра с буквой «Ш» в обозначении штекера — номер колодки, а внутренняя цифра — условный номер штекера. Штекеры колодок без цветной маркировки условно показаны коричневым цветом

Читать еще:  Карбюратор ваз 21099 регулировка видео

Монтажный блок, без крышки


1 — реле включения обогрева заднего стекла (Р1); 2 — реле включения очистителей и омывателя фар (Р2); 3 — реле включения звуковых сигналов (Р3); 4 — реле включения электродвигателя вентилятора системы охлаждения двигателя (Р4); 5 — запасной предохранитель; 6 — реле включения дальнего света фар (Р5); 7 — реле включения ближнего света фар (Р6); 8 — предохранитель

Электросхема соединений системы генератора 37.3701

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Схема соединений системы генератора Г-222


1 — генератор; 2 — отрицательный диод; 3 — положительный диод; 4 — обмотка статора;5 – регулятор напряжения; 6 – обмотка ротора; 7 – конденсатор для подавления радиопомех; 8 — аккумуляторная батарея; 9 — реле контрольной лампы заряда аккумуляторной батареи; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания

Эл.схема соединений стартера


1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания

Схема классической и безконтактной системы зажигания



1 — свечи зажигания; 2 — распределитель зажигания; 3 — конденсатор; 4 — кулачок прерывателя; 5 — катушка зажигания; 6 — монтажный блок; 7 — реле зажигания; 8 — выключатель зажигания; А — к клемме «30» генератора

1 — свечи зажигания; 2 — датчик-распределитель зажигания; 3 — экран; 4 — бесконтактный датчик; 5 — коммутатор; 6 – катушка зажигания; 7 — монтажный блок; 8 — реле зажигания; 9 — выключатель зажигания; А — к клемме «30» генератора

Включение наружного освещения — схема


1 — блок–фары с лампами габаритного света; 2 — подкапотная лампа; 3 — монтажный блок; 4 — лампа освещения вещевого ящика; 5 — выключатель освещения приборов; 6 — задние фонари с лампами габаритного света; 7 — фонари освещения номерного знака; 8 — переключатель наружного освещения; 9 — контрольная лампа наружного освещения, расположенная в спидометре; 10 — выключатель зажигания; А — к клемме «30» генератора; Б — к лампам освещения приборов и к лампам подсветки выключателей

Включение фар и противотуманного света в задних фонарях — электросхема


1 — блок-фары; 2 — монтажный блок; 3 — переключатель света фар в трехрычажном переключателе; 4 — переключатель наружного освещения; 5 — выключатель заднего противотуманного света; 6 — задние фонари;
7 — предохранитель цепи заднего противотуманного света; 8 — контрольная лампа противотуманного света, расположенная в блоке контрольных ламп;
9 — контрольная лампа дальнего света фар, расположенная в спидометре; 10 — выключатель зажигания; Р5 — реле включения дальнего света фар; Р6 — реле включения ближнего света фар. А — вид на штекерный разъем блок-фары: 1 — штекер ближнего света; 2 — штекер дальнего света; 3 — штекер массы; 4 — штекер габаритного света; Б — к клемме «30» генератора. В – выводы печатной платы заднего фонаря (нумерация выводов от края платы): 1 — на массу; 2 — к лампе стоп-сигнала; 3 — к лампе габаритного света; 4 — к лампе противотуманного света; 5 — к лампе света заднего хода; 6 — к лампе указателя поворота
