Разборка карбюратора ИЖ 2126 Ода

6.4. Разборка карбюратора

Большинство операций по разборке карбюратора можно выполнить, не снимая его с двигателя. Порядок разборки во многих случаях может быть произвольным. При сборке избегайте перетяжки резьбовых соединений, так как детали карбюратора изготовлены из пластичных сплавов. Нельзя подтягивать винты и гайки на нагретом карбюраторе, это может привести к деформации деталей!

Разборка карбюратора ДААЗ-2140-1107010-70

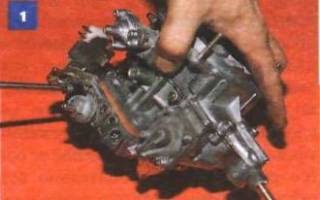

Крестообразной отверткой отворачиваем винт крепления скобы пневмоклапана.

. и вынимаем пневмоклапан.

Снимаем пружинный фиксатор клапана.

Отворачиваем два винта крепле ния микровыключателя.

Отсоединяем телескопическую тягу пускового устройства от трехплечего рычага.

Крестообразной отверткой отворачиваем пять винтов крышки карбюратора.

. и снимаем крышку.

Отсоединяем телескопическую тягу от рычага оси воздушной заслонки.

Пассатижами вынимаем ось поплавка.

. и снимаем поплавок.

Ключом «на 10» отворачиваем корпус игольчатого клапана.

Под корпусом клапана — уплотняющая шайба.

Ключом «на 19» отворачиваем пробку.

. и извлекаем фильтрующий элемент.

Снимаем прокладку крышки.

Крестообразной отверткой отворачиваем два винта крепления корпуса пускового устройства.

. и снимаем корпус в сборе.

Поддев отверткой, извлекаем резиновое уплотнительное кольцо.

Снимаем тягу пускового устройства.

Шлицевой отверткой отворачиваем пробку корпуса пускового устройства.

Шлицевой отверткой с шириной лезвия не более 3 мм отворачиваем регулировочный винт.

Крестообразной отверткой отворачиваем три винта крышки пускового устройства.

Элементы пускового устройства.

Шлицевой отверткой отворачиваем клапан ускорительного насоса.

Снимаем с клапана распылитель и уплотняющие кольца.

Шлицевой отверткой отворачиваем два воздушных жиклера главной дозирующей системы.

Ввернув (неглубоко!) в эмульсионную трубку саморез, извлекаем ее из колодца. Так же поступаем и с другой трубкой.

Шлицевой отверткой отворачиваем два главных топливных жиклера.

Топливные, воздушные жиклеры, эмульсионные трубки главной дозирующей системы.

Снимаем возвратную пружину.

Крестообразной отверткой отворачиваем винт крепления трех-плечего рычага.

. снимаем кронштейн, тягу, рычаг и пружину.

Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок.

Снимаем корпус дроссельных заслонок и теплоизолирующую прокладку.

Шлицевой отверткой отворачиваем корпус топливного жиклера холостого хода.

. и корпус топливного жиклера переходной системы.

Вынимаем топливный жиклер из корпуса.

Крестообразной отверткой отворачиваем четыре винта крышки ускорительного насоса.

. и снимаем крышку и диафрагму.

Выколоткой из мягкого металла выбиваем малые диффузоры.

Расконтриваем гайку оси дроссельной заслонки первой камеры.

Ключом «на 11» отворачиваем гайку.

Снимаем рычаги, шайбы и втулку с оси дроссельной заслонки.

Ключом «на 8» отворачиваем гайку оси дроссельной заслонки второй камеры.

Снимаем рычаг привода заслонки.

Шлицевой отверткой с шириной лезвия не более 4 мм отворачиваем винт качества.

Собираем карбюратор в обратной последовательности.

Интернет-магазин
автомобильных карбюраторов

Приветствуем вас в интернет-магазине автомобильных карбюраторов Карбюратор.ру! У нас можно заказать карбюраторы производства ДААЗ и ПЕКАР с доставкой почтой России. Оплата заказа при получении. Отправляем в любой населенный пункт России в том числе в регионы с авиа-доставкой. Каталог карбюраторов ПЕКАР здесь.

Карбюраторы ДААЗ

Выпускаются 3 типа карбюраторов – “Озон”,”Солекс” и “Ока”:
— Карбюраторы “Озон” устанавливаются на заднеприводные автомобили ВАЗ;
— Карбюраторы типа “Солекс” устанавливаются на переднеприводные автомобили ВАЗ, автомобили классической компоновки и полноприводные автомобили ВАЗ, автомобили ИЖ и ЗАЗ;
— Карбюраторы “Ока” устанавливаются на автомобили Ока, Газ и УАЗ.
Ресурс карбюраторов равен ресурсу двигателя. Срок заводской гарантии при установке в специализированном автосервисе — 18 месяцев эксплуатации (при наработке не более 30 тыс. км.)
Каждый, сходящий с конвейера карбюратор, регулируется на стенде до получения требуемых характеристик, чем обеспечивается высокое качество выходной продукции.
Ответы на вопросы по устройству и эксплуатации карбюраторов ДААЗ от производителя можно прочитать здесь.
Регулировки карбюраторов типа ОЗОН здесь. Регулировки карбюраторов типа СОЛЕКС здесь.

1111-1107010 — Карбюратор ВАЗ Ока – 1111, Ока – 11113

Карбюратор ДААЗ 1111-1107010 Солекс устанавливается на автомобили ВАЗ 1111 Ока. Двухкамерный, эмульсионного типа с последовательно открывающимися дроссельными заслонками. Имеет сбалансированную поплавковую камеру, экономайзер мощностных режимов, эконостат, систему удаления картерных газов, механическое пусковое устройство, электромагнитный клапан системы холостого хода.

21041-1107010-10 — Карбюратор ВАЗ-2104, АЗЛК-2141 с дв. УЗАМ-3318 1,8л. (с диффузорами 24х26) без вакуумкорректора

Карбюратор 21041-1107010-10 Солекс (с диффузорами 24х26) без вакуумкорректора, предназначен для двигателя УЗАМ-3318 с рабочим объемом 1,8 л с микропроцессорной системой зажигания. 21041-1107010-10 Карбюратор ВАЗ-2104, АЗЛК-2141 с дв. УЗАМ-3318 (фирм. упак. LADA) 21041110701010 карбюратор м- .узам- диффузор без вакуум-корректо
Поставщик – “ДЗА” ООО г. Димитровград
Фирменная упаковка – Лада-Имидж

2105-1107010-20 — Карбюратор типа “Озон” для а / м с двигателем ВАЗ 2101, 21011, 1,2-1,3 л.

Карбюратор ДААЗ 2105-1107010-20 Озон устанавливается на двигатели объемом 1.2 л и 1.3 л автомобилей ВАЗ 2101, 21011, 21063. Этот карбюратор эмульсионнго типа, двухкамерный, с падающим потоком. Имеет сбалансированную поплавковую камеру, две главные дозирующие системы, эконостат, пусковое устройство, пневмопривод дроссельной заслонки второй камеры, ускорительный насос.

21053-1107010-20 — Карбюратор ВАЗ-21053-20 V=1500 ДААЗ

Карбюратор 21053-1107010-20 Солекс предназначен для установки на двигатели заднеприводных автомобилей ВАЗ 2106, 2103 и ИЖ 2126-030, 2717-030 объемом 1,6 литра (2106).
Карбюратор 21053-1107010-20 эмульсионного типа, двухкамерный с последовательным открытием дроссельных заслонок. Имеются поплавковая камера, экономайзер мощностных режимов, эконостат, система блокировки открытия дроссельной заслонки второй камеры. пусковое устройство, ускорительный насос. 21053-1107010-20 Карбюратор ВАЗ-21053 (фирм. упак. LADA) 21053110701020 карбюратор ваз- пекар
Поставщик – “ДЗА” ООО г. Димитровград
Фирменная упаковка – Лада-Имидж

2107-1107010 — Карбюратор типа “Озон”. Для двигателей ВАЗ 2107, 21043, 21053, 21074 1,5-1,6 л. с микропереключателем и экономайзером.

Карбюратор ДААЗ 2107-1107010 Озон оснащен выносным клапаном ЭПХХ и микропереключателем. Устанавливается карбюратор ДААЗ 2107-1107010 на двигателя объемом 1,5 и 1,6 л заднеприводных автомобилей ВАЗ 2107, 21043, 21053, 21074.

2107-1107010-20 — Карбюратор типа “Озон”. Для двигателей 2103, 2106, 1,5-1,6 л. Без микропереключателя и экономайзера.

Устанавливается карбюратор ДААЗ 2107-1107010-20 ОЗОН на двигатели 1,5 и 1,6 л автомобилей ВАЗ 2121, 21061, 2106. На карбюраторе отсутствует выносной клапан ЭПХХ и микропереключатель.

21073-1107010 — Карбюратор типа “Солекс”. Для двигателя 21213, 1,7 л.

Карбюратор ДААЗ 21073-1107010 Солекс предназначен для двигателей объемом 1700 см. Применяется на автомобилях 21213 Нива, 21073. От иных модификаций карбюратора Солекс отличается увеличенными размерами топливных жиклеров, отсутствием обратки, наличием тягового привода дроссельной заслонки первой камеры.

2108-1107010 — Карбюратор типа “Солекс”. Для двигателя ВАЗ 2108 1,3 л.

Карбюратор 2108-1107010 Солекс предназначен для установки на двигателя объемом 1,3 л автомобилей ВАЗ 2108, 2109. Solex 2108-1107010 двухкамерный карбюратор эмульсионного типа, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой. Имеется блок подогрева охлаждающей жидкостью зоны дроссельных заслонок, экономайзер мощностных режимов, эконостат, ускорительный насос с распылителями в обе камеры, блокировка открытия дроссельной заслонки второй камеры, пусковое устройство и пр.

21081-1107010 — Карбюратор типа “Солекс”. Для двигателей ВАЗ 21081 и МеМЗ 245, 1,1 л.

Карбюратор 21081-1107010 Солекс предназначен для установки на двигателя объемом 1,1 л автомобилей ВАЗ 21081, 21091, ЗАЗ 1102 Таврия и его модификации. Solex 21081-1107010 двухкамерный карбюратор эмульсионного типа, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой. Имеется блок подогрева охлаждающей жидкостью зоны дроссельных заслонок, экономайзер мощностных режимов, эконостат, ускорительный насос с распылителями в обе камеры, блокировка открытия дроссельной заслонки второй камеры, пусковое устройство и пр. 21081-1107010-00 Карбюратор ВАЗ-2108 (дв. 1100 см куб.) (фирм. упак. LADA)

21083-1107010 — Карбюратор типа “Солекс”. Для двигателя ВАЗ 21083, 1,5 л.

Карбюратор 21083-1107010 Солекс предназначен для установки на двигателя объемом 1,5 л автомобилей ВАЗ 21083, 21093, 21099. Solex 21083-1107010 двухкамерный карбюратор эмульсионного типа, с последовательным открытием дроссельных заслонок и сбалансированной поплавковой камерой. Имеется блок подогрева охлаждающей жидкостью зоны дроссельных заслонок, экономайзер мощностных режимов, эконостат, ускорительный насос с распылителями в обе камеры, блокировка открытия дроссельной заслонки второй камеры, пусковое устройство и пр.

21083-1107010-31 — Устройство для подготовки топливной смеси

Карбюратор 21083-1107010-31 Солекс предназначен для установки на двигателя объемом 1500 см автомобилей ВАЗ 21093, 21099, 21015, 2110, 2111. Карбюратор 21083-1107010-31 оборудован одноступенчатым автоматическим устройством открытия воздушной заслонки.
Поставщик – “ДЗА” ООО г. Димитровград
Фирменная упаковка – Лада-Имидж

2140-1107010-20 — Карбюратор типа “Озон”. Для а/м АЗЛК (412, 2140) двигатель УЗАМ-412 1,5, 1,6 л.

Карбюратор 2140-1107010-20 типа “Озон” предназначен для установки на автомобили АЗЛК (412, 2140) с двигателем УЗАМ-412 объемом 1,5, 1,6 л.

2140-1107010-70 — Карбюратор типа “Озон”. Для а/м АЗЛК (2141, 2141 – 21412) ИЖ (2126, 2126 – 21261, 2717) двигатель УЗАМ-3317 1,7 л.

Карбюратор 2140-1107010-70 типа “Озон” предназначен для установки на автомобили АЗЛК (2141, 2141 – 21412) и ИЖ (2126, 2126 – 21261, 2717) с двигателем УЗАМ-3317 1,7 л. 21400-1107010-70 Карбюратор М 21412, ИЖ 2717, 2126 ДААЗ 21400-1107010-70

4178-1107005-40 — Карбюратор для а / м ГАЗ Волга, ГАЗель, Соболь оснащенных ДВС ЗМЗ-402.10, 4026.10 2,5 л.

Карбюратор 4178-1107005-40 предназначен для автомобилей ГАЗ (Волга – 3102, Волга – 3110, Волга – 31029, Газель – 2705, Газель – 3302, Соболь Баргузин – 2217) оснащенных ДВС ЗМЗ-402.10, 4026.10 2,5 л.

4178-1107010 — Карбюратор для а / м УАЗ Hunter, 469, 3151 оснащенных двигателем УМЗ-4178.10 2,5 л.

Карбюратор 4178-1107010 предназначен для автомобилей УАЗ Hunter, 469, 3151 оснащенных двигателем УМЗ-4178.10 объемом 2,5 л.

4178-1107010-30 — Карбюратор 41780-30 для а/м УАЗ оснащенных ДВС УМЗ-4218.10 3,0 л.

Карбюратор 4178-1107010-30 предназначен для установки на автомобили УАЗ оснащенных двигателем УМЗ-4218.10 объемом 3,0 л.

Иж-2126. Разборка карбюратора ДААЗ-2107-1107010

Сняв пружину телескопической тяги пускового устройства.

. отсоединяем ее от трехплечего рычага воздушной заслонки.

Крестообразной отверткой отворачиваем пять винтов крепления крышки карбюратора.

Снимаем крышку, придерживая прокладку.

Проверяем уровень топлива в поплавковой камере, измеряя штангенциркулем расстояние между прокладкой крышки и поплавком (см. «Регулировки карбюраторов «Озон» ).

При необходимости регулируем зазор, аккуратно подгибая или отгибая язычок рычага поплавка.

Проверяем максимальный ход поплавка, который должен составлять 8±0,25 мм.

При необходимости регулировки максимального хода подгибаем упор кронштейна поплавка.

Тонким бородком выбиваем ось поплавка.

Снимаем прокладку крышки.

Ключом «на 10» отворачиваем седло клапана.

Под седлом установлена прокладка из мягкого металла.

Крестообразной отверткой отворачиваем два винта крепления корпуса пускового устройства.

Снимаем корпус с тягой.

Вынимаем резиновое уплотнительное кольцо.

Нажав на шток диафрагмы, закрываем пальцем входное отверстие.

У исправного пускового устройства шток вернется в прежнее положение только после открытия отверстия. Если пусковое устройство негерметично.

. крестообразной отверткой отворачиваем три винта.

. и, разобрав корпус пускового устройства, заменяем неисправную диафрагму или прокладку.

Поддев шилом, снимаем стопорную шайбу штока тяги пневмопривода дроссельной заслонки второй камеры.

Крестообразной отверткой отворачиваем два винта крепления корпуса пневмопривода.

. и снимаем привод и его уплотнительную прокладку.

Нажав на шток диафрагмы, закрываем пальцем входное отверстие.

У испрзвного пневмопривода шток вернется в исходное положение только после открытия впускного отверстия.

Если диафрзгменный механизм пневмопривода дроссельной заслонки второй камеры разбирали, регулируем длину его тяги (см. «Регулировки карбюраторов «Озон» ).

Снимаем возвратную пружину ограничительного рычага дроссельной заслонки второй камеры.

Крестообразной отверткой отворачиваем винт крепления трехплечего рычага управления воздушной заслонкой.

. и, удерживая рычаг, снимаем кронштейн крепления пружины.

Снимаем рычаг вместе с тягой.

Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок.

Снимаем теплоизолирующую прокладку.

Отверткой с широким лезвием отворачиваем корпус топливного жиклера системы холостого хода.

Вынимаем топливный жиклер системы холостого хода из корпуса.

Снимаем резиновое уплотнительное кольцо корпуса.

Шлицевой отверткой отворачиваем винт-клапан ускорительного насоса.

Снимаем распылитель ускорительного насоса с клапаном и уплотнительными прокладками из мягкого металла.

Шлицевой отверткой отворачиваем главный воздушный жиклер первой камеры.

Извлекаем из канала эмульсионную трубку первой камеры.

Если эмульсионная трубка сама не выпадает, то вворачиваем в нее (не глубоко!) саморез и вынимаем трубку.

Аналогично извлекаем трубку второй камеры.

Шлицевой отверткой отворачиваем главные топливные жиклеры.

. и корпус топливного жиклера переходной системы.

Вынимаем топливный жиклер из корпуса.

Крестообразной отверткой отворачиваем четыре винта креплении крышки ускорительного насоса.

Снимаем крышку, диафрагму и пружину ускорительного насоса.

Рукояткой отвертки аккуратно выбиваем малые диффузоры из корпуса карбюратора.

Крестообразной отверткой отворачиваем два винта крепления корпуса пневмоклапана ЭПХХ к карбюратору.

Снимаем корпус пневмоклапана ЭПХХ с кронштейном микровыключателя.

Снимаем кронштейн микровыключателя.

Снимаем прокладку корпуса пневмоклапана.

Крестообразной отверткой отворачиваем два винта крепления крышки пневмоклапана.

. и снимаем крышку.

Отверткой с узким лезвием отворачиваем винт качества.

Снимаем резиновое уплотнительное кольцо винта.

Снятие деталей корпуса дроссельных заслонок карбюратора 2107-1107010 аналогично операциям, показанным на карбюраторе 2140-1107010-70, Перед сборкой промываем жиклеры, эмульсионные и переходные трубки, каналы крышки и корпусов карбюратора ацетоном и продуваем сжатым воздухом.

Жиклеры первой и второй камер имеют разную пропускную способность и должны быть установлены каждый на свое место.

Собираем карбюратор в обратной последовательности.

Разборка карбюратора

Разборка карбюратора Иж Ода

Большинство операций по разборке карбюратора можно выполнить, не снимая его с двигателя. Порядок разборки во многих случаях может быть произвольным. При сборке избегайте перетяжки резьбовых соединений, так как детали карбюратора изготовлены из пластичных сплавов. Нельзя подтягивать винты и гайки на нагретом карбюраторе, это может привести к деформации деталей!

Разборка карбюратора ДААЗ-2140-1107010-70

Крестообразной отверткой отворачиваем винт крепления скобы пневмоклапана.

. и вынимаем пневмоклапан.

Снимаем пружинный фиксатор клапана.

Отворачиваем два винта крепле ния микровыключателя.

Отсоединяем телескопическую тягу пускового устройства от трехплечего рычага.

Крестообразной отверткой отворачиваем пять винтов крышки карбюратора.

. и снимаем крышку.

Отсоединяем телескопическую тягу от рычага оси воздушной заслонки.

Пассатижами вынимаем ось поплавка.

. и снимаем поплавок.

Ключом “на 10” отворачиваем корпус игольчатого клапана.

Под корпусом клапана – уплотняющая шайба.

Ключом “на 19” отворачиваем пробку.

. и извлекаем фильтрующий элемент.

Снимаем прокладку крышки.

Крестообразной отверткой отворачиваем два винта крепления корпуса пускового устройства.

. и снимаем корпус в сборе.

Поддев отверткой, извлекаем резиновое уплотнительное кольцо.

Снимаем тягу пускового устройства.

Шлицевой отверткой отворачиваем пробку корпуса пускового устройства.

Шлицевой отверткой с шириной лезвия не более 3 мм отворачиваем регулировочный винт.

Крестообразной отверткой отворачиваем три винта крышки пускового устройства.

Элементы пускового устройства.

Шлицевой отверткой отворачиваем клапан ускорительного насоса.

Снимаем с клапана распылитель и уплотняющие кольца.

Шлицевой отверткой отворачиваем два воздушных жиклера главной дозирующей системы.

Ввернув (неглубоко!) в эмульсионную трубку саморез, извлекаем ее из колодца. Так же поступаем и с другой трубкой.

Шлицевой отверткой отворачиваем два главных топливных жиклера.

Топливные, воздушные жиклеры, эмульсионные трубки главной дозирующей системы.

Снимаем возвратную пружину.

Крестообразной отверткой отворачиваем винт крепления трех-плечего рычага.

. снимаем кронштейн, тягу, рычаг и пружину.

Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок.

Снимаем корпус дроссельных заслонок и теплоизолирующую прокладку.

Шлицевой отверткой отворачиваем корпус топливного жиклера холостого хода.

. и корпус топливного жиклера переходной системы.

Вынимаем топливный жиклер из корпуса.

Крестообразной отверткой отворачиваем четыре винта крышки ускорительного насоса.

. и снимаем крышку и диафрагму.

Выколоткой из мягкого металла выбиваем малые диффузоры.

Расконтриваем гайку оси дроссельной заслонки первой камеры.

Ключом “на 11” отворачиваем гайку.

Снимаем рычаги, шайбы и втулку с оси дроссельной заслонки.

Ключом “на 8” отворачиваем гайку оси дроссельной заслонки второй камеры.

Снимаем рычаг привода заслонки.

Шлицевой отверткой с шириной лезвия не более 4 мм отворачиваем винт качества.

Собираем карбюратор в обратной последовательности.
