6.6 Разборка карбюратора ДААЗ-2107-1107010

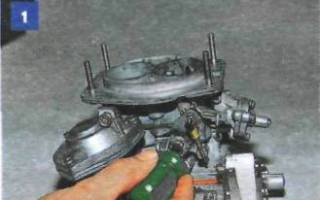

Сняв пружину телескопической тяги пускового устройства.
. отсоединяем ее от трехплечего рычага воздушной заслонки.
Крестообразной отверткой отворачиваем пять винтов крепления крышки карбюратора.
Снимаем крышку, придерживая прокладку.
Проверяем уровень топлива в поплавковой камере, измеряя штангенциркулем расстояние между прокладкой крышки и поплавком (см. «Регулировки карбюраторов «Озон» ).
При необходимости регулируем зазор, аккуратно подгибая или отгибая язычок рычага поплавка.
Проверяем максимальный ход поплавка, который должен составлять 8±0,25 мм.
При необходимости регулировки максимального хода подгибаем упор кронштейна поплавка.
Тонким бородком выбиваем ось поплавка.
Снимаем прокладку крышки.
Ключом «на 10» отворачиваем седло клапана.
Под седлом установлена прокладка из мягкого металла.
Крестообразной отверткой отворачиваем два винта крепления корпуса пускового устройства.
Снимаем корпус с тягой.
Вынимаем резиновое уплотнительное кольцо.
Нажав на шток диафрагмы, закрываем пальцем входное отверстие.
У исправного пускового устройства шток вернется в прежнее положение только после открытия отверстия. Если пусковое устройство негерметично.
. крестообразной отверткой отворачиваем три винта.
. и, разобрав корпус пускового устройства, заменяем неисправную диафрагму или прокладку.
Поддев шилом, снимаем стопорную шайбу штока тяги пневмопривода дроссельной заслонки второй камеры.
Крестообразной отверткой отворачиваем два винта крепления корпуса пневмопривода.
. и снимаем привод и его уплотнительную прокладку.
Нажав на шток диафрагмы, закрываем пальцем входное отверстие.
У испрзвного пневмопривода шток вернется в исходное положение только после открытия впускного отверстия.
Если диафрзгменный механизм пневмопривода дроссельной заслонки второй камеры разбирали, регулируем длину его тяги (см. «Регулировки карбюраторов «Озон» ).
Снимаем возвратную пружину ограничительного рычага дроссельной заслонки второй камеры.
Крестообразной отверткой отворачиваем винт крепления трехплечего рычага управления воздушной заслонкой.
. и, удерживая рычаг, снимаем кронштейн крепления пружины.
Снимаем рычаг вместе с тягой.
Крестообразной отверткой отворачиваем два винта крепления корпуса дроссельных заслонок.
Снимаем теплоизолирующую прокладку.
Отверткой с широким лезвием отворачиваем корпус топливного жиклера системы холостого хода.
Вынимаем топливный жиклер системы холостого хода из корпуса.
Снимаем резиновое уплотнительное кольцо корпуса.
Шлицевой отверткой отворачиваем винт-клапан ускорительного насоса.
Снимаем распылитель ускорительного насоса с клапаном и уплотнительными прокладками из мягкого металла.
Шлицевой отверткой отворачиваем главный воздушный жиклер первой камеры.
Извлекаем из канала эмульсионную трубку первой камеры.
Если эмульсионная трубка сама не выпадает, то вворачиваем в нее (не глубоко!) саморез и вынимаем трубку.
Аналогично извлекаем трубку второй камеры.
Шлицевой отверткой отворачиваем главные топливные жиклеры.
. и корпус топливного жиклера переходной системы.
Вынимаем топливный жиклер из корпуса.
Крестообразной отверткой отворачиваем четыре винта креплении крышки ускорительного насоса.
Снимаем крышку, диафрагму и пружину ускорительного насоса.
Рукояткой отвертки аккуратно выбиваем малые диффузоры из корпуса карбюратора.
Крестообразной отверткой отворачиваем два винта крепления корпуса пневмоклапана ЭПХХ к карбюратору.
Снимаем корпус пневмоклапана ЭПХХ с кронштейном микровыключателя.
Снимаем кронштейн микровыключателя.
Снимаем прокладку корпуса пневмоклапана.
Крестообразной отверткой отворачиваем два винта крепления крышки пневмоклапана.
. и снимаем крышку.
Отверткой с узким лезвием отворачиваем винт качества.
Снимаем резиновое уплотнительное кольцо винта.
Снятие деталей корпуса дроссельных заслонок карбюратора 2107-1107010 аналогично операциям, показанным на карбюраторе 2140-1107010-70, Перед сборкой промываем жиклеры, эмульсионные и переходные трубки, каналы крышки и корпусов карбюратора ацетоном и продуваем сжатым воздухом.
Жиклеры первой и второй камер имеют разную пропускную способность и должны быть установлены каждый на свое место.
Собираем карбюратор в обратной последовательности.
Строение и обслуживание карбюратора ВАЗ 2107
Как отрегулировать самостоятельно карбюратор ВАЗ-2107? Эта информация будет полезна для многих автовладельцев. Но особенно это нужно для тех, кто только начинает познавать материальную часть вождения машины и хочет самостоятельно разобраться в ее устройстве. Настройка карбюратора ВАЗ-2107 является одной из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как, к примеру, регулировка холостого хода, может самостоятельно выполнить любой водитель. И для этого не нужно будет прибегать к дорогостоящим услугам автомехаников на станциях технического обслуживания автомобилей и в сервисных мастерских.
Устройство карбюратора: краткое описание и схема
Карбюратор автомобиля — это сложное устройство, в котором есть многочисленные детали, обеспечивающие синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания. Устройство карбюратора ВАЗ-2107 нужно знать досконально тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, предоставим описание составляющих карбюратора ВАЗ-2107 модификации «Озон».
Итак, карбюратор имеет следующие элементы:
Все перечисленные составляющие играют свою роль в создании горючей смеси для двигателя. Нужно уяснить, что двигатель машины ВАЗ-2107 может иметь одну из комплектаций карбюратора, которые мы перечислим ниже. В зависимости от типа этого агрегата нужно проводить и его регулировку с учетом всех нюансов. Модификации карбюраторов могут быть следующими (указано с маркой автомобиля, на который они устанавливаются заводом-изготовителем):
- ДААЗ 2107-1107010 устанавливался на ВАЗ-2105 и в дальнейшем на ВАЗ-2107.
- ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
- ДААЗ 2107-1107010-10 — эта модификация использовалась для двигателей ВАЗ-2103 и ВАЗ-2106, на которых не было вакуум-корректора с распределителем зажигания.
На сегодняшний день на ВАЗ-2107 устанавливается карбюратор «Озон». Именно на примере этого типа мы будем объяснять принцип работы и регулировки устройства. На рисунке 1 изображена схема карбюратора.
Принцип действия карбюратора
Для того чтобы понять, как отрегулировать карбюратор, предлагаем для начала разобраться с принципом его действия. Даже опытным автомобилистам это будет полезно и напомнит, что можно отрегулировать этот агрегат у ВАЗ-2107 своими руками.
Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Каким образом? При всплывании поплавка срабатывает игольчатый клапан и доступ к топливу перекрывается. Перед подачей бензина в поплавковую камеру он проходит через фильтр.
После этого бензин распределяется в первую и вторую камеры, проходя по топливным жиклерам. Дополнительно в камеры из воздухофильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубках воздух смешивается с бензином. В результате этого образуется легко воспламеняющаяся эмульсия.
Эта эмульсия проходит эконостат и подается в распылитель, дополнительно обогащаясь воздухом. Смесь подается в диффузоры, в которых образуется окончательная горючая смесь для двигателя. С воздушным потоком она подается точно в центр смесительной камеры. Дроссель и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки в цилиндры двигателя подается готовая смесь.
Система жиклеров, с помощью которых осуществляется холостой ход двигателя машины, способствует тому, что бензосмесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе осуществляется забор топливной смеси и из второй камеры.
В полном объеме вторая камера эксплуатируется при обгоне на высокой скорости.
Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и может работать даже на бензине не слишком высокого качества. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и вообще обеспечивает бесперебойную и стабильную работу двигателей.
Регулировка карбюратора: важные моменты
Регулировка карбюратора ВАЗ-2107 проводится последовательно в несколько этапов. В самом начале работы нужно провести детальный осмотр устройства, после чего должна быть сделана чистка карбюратора ВАЗ от нагара, пыли и других посторонних веществ. После первичной очистки следует очистить сетчатый фильтр. Для этого нужно при помощи ручной подкачки топлива заполнить поплавковую камеру. Затем отодвинуть верхнюю крышку фильтра и снять клапан. Промыть сетчатый фильтр в растворителе типа ацетон и просушить сжатым воздухом.
Вторым шагом будет проверка поплавковой системы. Если будет необходимость, то нужно выровнять кронштейн-держатель поплавка. И после этого нужно его урегулировать с закрытым игольчатым клапаном. При этом расстояние между прокладкой крышки и самим поплавком должно быть 6-7 мм. Если в состоянии погружения это расстояние будет больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов у ВАЗ-2107 модели «Озон».
В случае если пропал холостой ход двигателя, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывает при его отключении. При значительных неполадках в подаче топлива в двигатель уже нужно проверить ускорительный насос, который показан на рисунке 2.
Ускорительный насос представляет собой простую резьбовую пробку. Служит она лишь для прочистки калибровочного отверстия перепускного жиклера. Канал герметичен только тогда, когда эта пробка находится в полностью завернутом положении. При правильной работе ускорительного насоса расход топлива будет экономичный.
Ремонт карбюратора ВАЗ-2107 — это более сложная процедура, требующая специальных знаний. И ее лучше доверить профессионалам.
Вместо заключения
Мы постарались совсем коротко и в общих чертах описать то, как почистить карбюратор и его отрегулировать. Представленных сведений будет достаточно для первичной регулировки карбюраторов у ВАЗ-2107. Но, безусловно, это не может заменить помощь специалиста автосервиса.
Самостоятельная регулировка карбюратора ВАЗ 2107
Автор: ides · Опубликовано 12.07.2016 · Обновлено 12.07.2016
Старые модели ВАЗ, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.
Для того чтобы сэкономить время и деньги предлагаю вашему вниманию детальное руководство о том, как почистить карбюратор, произвести его обслуживание, а также как отрегулировать карбюратор ВАЗ 2107.
Для начала предлагаю поговорить о том, что такое карбюратор и «с чем его едят».
Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?
Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.
В своей сегодняшней статье поговорим о карбюраторе Озон. который установлен на ВАЗ 2107, после этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107. Перед началом необходимо кое-что уяснить, дело в том, что некоторые модификации карбюраторов могут существенно отличаться от тех, которые установлены на аналогичную модель авто.
Рассмотрим основную часть узлов карбюратора ВАЗ 2107
Этих знаний достаточно для того чтобы самостоятельно почистить и отрегулировать карбюратор ВАЗ 2107. Знать больше — нет необходимости, хотя и не помешает для общего развития.
Теперь рассмотрим как устроен карбюратор, обеспечивающий распределение топливно-воздушной смеси:
Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.
Как правильно отрегулировать карбюратор ВАЗ 2107
Внимание! Выполнение этих работы не требует демонтажа карбюратора.
Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 000 пробега.
Как проверить сетчатый фильтр
Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.
Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.
Важно! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.
Возможно вам будет интересно: Замена топливного фильтра Лада Калина. Ремонт бензонасоса: замена сеточки
Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.
Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.
Регулировка карбюратора ВАЗ 2107: поплавковая система
Чтобы отрегулировать поплавковую систему необходимо сделать следующее:
Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм.
Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.
Регулировка карбюратора ВАЗ 2107: пусковая система
Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя.
Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту.
После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.
Как отрегулировать холостой ход карбюратор ВАЗ 2107
Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты.
На этом регулировка карбюратора ВАЗ 2107 можно считать оконченной, теперь надеюсь у вас не возникнет проблем с тем как отрегулировать карбюратор своими руками.
Для того чтобы закрепить знания рекомендую вашему вниманию следующий видеоролик о том, как отрегулировать карбюратор своими руками.
Как снять и провести ремонт карбюратора ДААЗ своими руками
Карбюраторные двигатели открытого акционерного общества «Димитровградский автоагрегатный завод» приобрели популярность у отечественных автолюбителей. На сегодняшний день использование карбюраторов уходит в прошлое, так как на смену им пришли более современные инжекторные установки. Однако для всех владельцев автомобилей с карбюраторами ДААЗ актуальными остаются вопросы разборки и сборки карбюратора, возможности самостоятельной регулировки и ремонта.
Устройство карбюратора ДААЗ 2107
Карбюратор производства ДААЗ устанавливается на некоторые модели автомобилей «Жигули». В частности, на ВАЗ 2105, ВАЗ 2107, «Оду», «Москвич» и т. д.
Здесь производятся карбюраторы для оснащения транспортных средств
Агрегат имеет две камеры внутреннего сгорания, которые работают последовательно, в зависимости от открытия/закрытия заслонок дроссельного типа. Устройство карбюратора определяется следующими составными частями:
- первая и вторая камеры;
- дозирующие системы топливной смеси;
- система холостого хода;
- насос подкачки горючего;
- эконостат;
- устройство для пуска мотора;
- экономайзер (принудительный холостой ход).
Каждый из этих элементов отвечает за определённый фронт работ:
- дозирующие системы своевременно подают нужное количество горючего в двигатель, чтобы обеспечить плавный запуск мотора;
- система холостого хода поддерживает работу карбюраторного силового агрегата при езде на минимальных оборотах или при стоянке;
- насосный механизм обеспечивает резкую подачу топлива к цилиндрам, если того требует дорожная ситуация (разгон, обгон, резкий старт с места);
- эконостат как устройство предназначен для обогащения топливовоздушной смеси при максимальной нагрузке на мотор;
- экономайзер контролирует момент отключения подачи горючего через систему холостого хода.
В оснащении карбюратора используется множество мелких элементов
Принцип работы
Карбюратор ДААЗ 2107 функционирует в различных режимах. В зависимости от режима работы будет осуществляться и задействование тех или иных компонентов систем:
Пуск двигателя «на холодную». Процедура проводится благодаря обогащению топливовоздушной смеси, которая поступает из дозирующей системы. При этом регулируется положение воздушной заслонки, чтобы создать необходимый приток воздуха в камеру.
Холостой ход. После того как двигательный аппарат прогреется, воздушная заслонка закрывается, оставляя лишь необходимый зазор для поступления воздуха в камеру сгорания смеси. В этом режиме бензин активно передаётся от одного жиклёра к другому, что обеспечивает постоянное давление горючего в моторе. Двигатель в любой момент будет готов к увеличению оборотов.
Средние нагрузки. По мере открытия заслонки дросселя топливовоздушная смесь подаётся во вторую камеру. Так понижается давление горючего в системе, за счёт чего мотор производит необходимую мощность для движения автомобиля.
Повышенные нагрузки. В этом режиме функционируют все составляющие мотора. В ускоренном темпе работает насос, чтобы обеспечить необходимым количеством топлива двигатель. Воздушная заслонка в бесперебойном режиме втягивает воздух для оптимального соотношения компонентов горючей смеси.
Ремонт карбюратора ДААЗ 2107 самостоятельно
Обычно, когда дело касается ремонта силового агрегата и его компонентов, владельцы автомобилей предпочитают обращаться в специализированные сервисные центры. Однако устройство карбюратора ДААЗ отличается простотой как в конструировании, так и в текущем обслуживании. Поэтому в большинстве случаев основные ремонтные работы на карбюраторе своего автомобиля собственник может выполнить и самостоятельно.
Карбюратор ДААЗ в сборе
Как определить неисправность карбюратора
В зависимости от внешних проявлений работы мотора можно выявить неполадки, которые мешают карбюратору полноценно выполнять свои функции:
Двигатель не может работать на холостом ходу, глохнет (либо наблюдается крайне неустойчивая работа мотора).
Силовой агрегат в холостом режиме работает нормально, но машина очень медленно берёт разгон.
При движении свыше 90 км/ч наблюдается резкое понижение мощности мотора или дёрганье при попытках разогнаться.
Невозможно запустить двигатель «на холодную».
Мотор нельзя завести с первой попытки.
Сильно увеличился расход топлива при езде.
Таким образом, если карбюратор ДААЗ начинает показывать один или несколько признаков данных неисправностей, всё говорит о том, что необходимо проводить ремонтные работы механизма.
Как правило, все эти признаки легко выявляются даже неопытными водителями, так как для этого не требуется специального оборудования или специфических знаний. Определить неисправности карбюратора можно, опираясь на собственные ощущения от езды и эксплуатации автомобиля.
Как снять карбюратор: пошаговая инструкция
Чтобы самостоятельно снять карбюратор с двигателя, потребуется простой набор инструментов и подготовка рабочего места. Для проведения процедуры снятия карбюратора своими руками необходимо заранее подготовить:
шлицевую отвёртку на 3 мм;
отвёртку-крестовину на 4 мм;
гаечный ключ на 7;
гаечный ключ на 8;
накидной ключ на 13.
Потребуется расчистить место у капота, чтобы ничто не мешало работать. Для облегчения процедуры рекомендуется отвёрткой открутить винты крепления коробки с воздушным фильтром и снять её. Следующие действия направлены целиком на снятие карбюратора:
Для начала потребуется отсоединить наконечник провода от электромагнитного клапана ДААЗ.
Отвёрткой-крестом или гаечным ключом на 7 необходимо ослабить хомут, расположенный на шланге с топливом. Шланг выходит из штуцера карбюратора, его необходимо снять и отложить.
Таким же образом отсоединяется и винт наконечника привода воздушной заслонки. Тягу привода нужно открутить и снять.
С первой камеры внутреннего сгорания снимается пружинка, которая отвечает за открытие/закрытие заслонки дросселя.
Все подходящие к карбюратору трубки необходимо отсоединить по порядку: сначала трубку, которая подходит напрямую к экономайзеру, далее шланг разрежения и шланг вентиляции картера.
Используя шлицевую отвёртку, снимаем наконечник тяги подвода заслонки дросселя в первой камере.
Далее ключом на 13 отворачиваются 4 гайки, которыми корпус карбюратора крепится к коллектору двигателя. Три гайки находятся с внешней стороны устройства, а четвёртая — с задней.
Карбюратор снимается со шпилек вместе с прокладкой, на которой он был установлен.
Отсоединение всех трубок и шлангов, снятие карбюратора
Все действия рекомендуется выполнять аккуратно, чтобы не повредить расположенные рядом провода и устройства.
Как очистить от нагара жиклёры, поплавковую камеру, дроссельную заслонку
Снятие карбюратора подразумевает проведение сопутствующих работ. Чаще всего карбюратор и его компоненты требуют чистки и мойки от скопившейся грязи и образовавшегося нагара. В этом случае необходимо знать, как и чем можно очистить различные элементы карбюратора в домашних условиях.
Чистка жиклёра подразумевает использование медной проволоки или зубочистки. Нагар и грязь до конца очистить не удастся, но вполне можно убрать основные скопления с жиклёра. Использовать специальные средства очистки не рекомендуется. После удаления грязи можно продуть жиклёры баллончиком со сжатым воздухом или через компрессор.
Поплавковая камера должна быть вымыта специальным средством для очистки карбюраторов. Их можно купить в любом автомагазине по низкой цене. В качестве альтернативного варианта для промывки выступает растворитель 642. Жидкость заливается в камеру, периодически помешивается, после двух часов работы сливается. Камера тщательно протирается мягкой не ворсистой тканью и высушивается.
Дроссельная заслонка может быть отмыта и очищена посредством очистителей или керосина. Её вместе с другими металлическими частями карбюратора можно опустить в ёмкость с чистящей жидкостью, подержать в растворе примерно два часа, после чего продуть и вытереть насухо.
Регулировка карбюратора
Важно проводить регулировочные работы на карбюраторе только после тщательной промывки и очистки всех его компонентов. Регулировка не представляет собой особых сложностей, важно просто следовать рекомендациям производителя.
Как отрегулировать холостой ход на карбюраторе ДААЗ
Для проведения процедуры регулировки потребуется установить автомобиль на ровной площадке, затем:
Прогреть силовой агрегат до оптимальной температуры.
Используя отвёртку и винт качества, выставить максимальное количество оборотов, а винтом количества обозначить значение 100 об/мин как превосходящее норму.
Снова завести двигатель и оценить существующие параметры холостого хода.
В домашних условиях придётся проводить эту процедуру не один раз, чтобы добиться нужного результата. Как правило, на станциях технического обслуживания используется анализатор СО2, который упрощает настройку карбюратора.
Видеоинструкция: как сделать стабильным холостой ход
Как отрегулировать расход топлива на карбюраторе ДААЗ
Использование карбюраторных силовых агрегатов позволяет минимизировать расход горючего. Однако для этого потребуется провести регулировку дозирующей системы строго по предписаниям производителя.
Минимизация расхода бензина достигается при уменьшении производительности дозирующей системы — проще всего её обеднения можно достичь путём сокращения диаметра жиклёров. Так, на карбюраторы ВАЗ 2105 можно установить жиклёр с диаметром 1.8 мм, а на карбюратор ВАЗ 2107 — 1,6 мм. То есть диаметр пропускного устройства должен быть на 0,05–0,10 мм меньше установленного на заводе.
Следует отметить, что в первые дни эксплуатации после замены жиклёров возможны рывки в работе мотора. Это нормальное явление, так как вся работа системы перестраивается на экономичный режим работы.
Видеоинструкция: как правильно отрегулировать заслонки, чтобы сократить расход горючего
Сборка карбюратора в обратном порядке
После того как карбюратор был снят, разобран и почищен, необходимо его собрать. Как отмечают владельцы карбюраторных автомобилей, сделать это с первого раза правильно удаётся не всегда. Дело в том, что большое значение имеет очерёдность подсоединения тех или иных трубок и шлангов:
На место крепления устанавливается новая прокладка. Можно установить и старую, но только в том случае, если она не имеет повреждений и деформаций.
Карбюратор нанизывается на шпильки и плотно прижимается к прокладке.
Ключом на 13 поочерёдно наживляются четыре гайки на шпильки. После того как карбюратор примет устойчивое положение у впускного коллектора, гайки хорошо протягиваются.
Наконечник тяги дроссельной заслонки прикручивается к нужному разъёму шлицевой отвёрткой.
Далее потребуется подключить шланг вентиляции, трубку разрежения воздушного потока и экономайзера.
После этого в полость первой камеры сгорания вставляется пружинка дроссельной заслонки и фиксируется там при помощи фиксаторов.
Тяга привода заслонки на воздух необходимо прикрутить специальным винтом.
Далее присоединяется шланг подачи топлива: важно хорошо закрепить хомут на изделии.
В завершение подсоединяется наконечник провода, который идёт от электромагнитного клапана.
Таким образом, если действовать согласно инструкции, то вполне возможно с первого раза собрать карбюратор своими руками. Для новичков и неопытных водителей рекомендуется помечать шланги и трубки разными цветами, чтобы облегчить процесс сборки.
На сегодняшний день карбюраторы ДААЗ используются всё реже, так как на смену им приходят более современные и продуктивные силовые агрегаты. Однако простота устройства и понятный принцип работы этого механизма до сих пользуется популярностью среди опытных водителей.
Загрузка...
