Установка дополнительной помпы на ВАЗ 2114 в домашних условиях

Всем привет. Сегодня расскажу о полезной доработке печки, которая позволит улучшить КПД печки, а вместе с тем и климат салона. Вы узнаете, как установить дополнительную помпу на ВАЗ 2114 в домашних условиях.

Обладатели “четырнадцатых и пятнадцатых” хорошо знают, как не хватает тепла в холодное время, причем речь не о глобальном сезонном похолодании, а о климате внутри любимой ласточки. Во время движения производительности печки вполне хватает, однако только стоит остановиться где-нибудь на светофоре или в пробке, печка тут же начинает плохо греть, из воздуховодов идет чуть теплый поток воздуха, от которого сложно согреться. Опытным путем было установлено, что помпе не хватает мощности или скорости для того, чтобы разогнать горячий антифриз.

На самом деле не многие знают, что “косяк” с печкой и помпой, который наблюдается во всех “наших” машинах, довольно легко устраняется, главное знать последовательность действий. Как вариант некоторые устанавливают дополнительный радиатор, однако более эффективным является вариант установки дополнительной электрической помпы, которая повышает производительность печки и ускоряет теплоотдачу.

Для своих “опытов” решено было использовать дополнительный насос от “Газели”, ее решено было установить на “обратку” печки. Кроме того, нам понадобилось:

1. Кнопка (в моем случае “рециркуляции”) плюс разъем;
2. Четырехконтактное реле, плюс разъем к нему;
3. Несколько патрубков плюс хомуты к ним;
4. Проводка;
5. Гнездо для предохранителя;
6. Герметик;
7. Кронштейн в виде металлического уголка плюс пару болтов;
8. Ну и, как я уже говорил, сама помпа, в моем случае от “Газели”.

Когда все в наличии можно преступать!

Установка дополнительной помпы на ВАЗ 2114 — пошаговая инструкция

1. Первым делом необходимо разобрать нашу доп. помпу, делается это с целью улучшения герметичности соединений. Снимаем резиновую прокладку и обильно промазываем герметиком. Как пишут многие проделавшие данную процедуру, со временем резиновая прокладка начинает течь, поэтому необходимо все “посадить” на герметик. Вместо штатных креплений решил использовать шпильки с гайками подходящего диаметра.

1. Установка дополнительной помпы. В большинстве случаев все рекомендуют слить антифриз, однако у меня получилось выполнить установку без необходимости слива ОЖ. Подключение выглядит следующим образом: берем “родной” патрубок, который идет от печки до помпы и подсоединяем, Г-образную часть шланга та что идет на блок пришлось отрезать, а выход помпы соединил другим шлангом. Все шланги крепятся хомутами, а сама помпа удобно расположилась на одном из крепежей КПП, все, что потребовалось это изогнутый кронштейн. Более наглядно как это выглядит можно увидеть на фото.

1. Схема подключения дополнительной помпы хорошо видна на схеме расположенной ниже, я думаю объяснения здесь излишни.

На этом у меня все, дополнительная помпа на ВАЗ 2114 установлена и готова к эксплуатации. Проверяем уровень антифриза и проверяем работу. Спасибо за внимание и до встреч на ВАЗ Ремонт. Пока.

Помпа от газели на ваз 2109

Довольно часто в автомобилях российского производства в зимний период холодно. Создать более комфортные условия можно путем установки дополнительной помпы.

Что потребуется для установки новой помпы на автомобиль

Увы, многие автомобили, независимо от производителя, не выдерживают в суровых российских условиях никакой критики в вопросах теплообеспечения салона. Проще говоря, деятельность печки не оправдывает возложенные на нее надежды, и в машине, при большом уличном минусе, просто холодно. Но, оказывается, все исправимо, причем своими руками. Главное иметь голову на плечах и инструкцию к применению.

Модернизация отопительной системы автомобиля заключается в установке дополнительной электропомпы. Рассмотрим на примере десятой модели Ваза, так как чаще всего владельцы этих автомобилей жалуются на отсутствие достаточного тепла в их машинах, особенно на холостом ходу двигателя. Для проведения операции необходимы:

1. Электропомпа от Газели. Именно данная модель лучше подходит к этой роли дополнительного нагнетателя тепла в салон. Она представляет собой простой центробежный насос, в котором происходит отброс потока жидкости от центра к периферии посредством лопаток.

2. Реле. Лучше всего взять реле стартера или зажигания, где контакты лучше всего разомкнуты.

3. Небольшие отрезки алюминиевого и армированного шланга.

4. Охлаждающая жидкость в объеме не менее двух литров.

5. Хомуты, достаточно шести штук.

Процесс установки помпы

Перед началом работы охлаждаем двигатель естественным способом. После чего сливаем охлаждающую жидкость в чистую емкость. Нам она еще пригодится, поэтому приходится беспокоиться о ее чистоте.

После этой процедуры берем новую помпу и с той стороны, где стоит крыльчатка, откручиваем четыре самореза. Прокладку из резинового материала, которая обнаруживается в этом месте, подвергаем смазке обычным герметиком. Далее, производим обратную сборку помпы, но вместо снятых саморезов устанавливаем удлиненные тонкие болты под гайки. Только такой подход обеспечивает наилучшую герметизацию соединения.

Следующий шаг заключается в определении места установки дополнительного электронасоса. Есть для этого несколько возможностей:

— на шпильке крепления бачка омывателя;

— на шпильке возле аккумуляторной батареи;

— на креплениях штатной шумки, расположенной на щитке мотора.

Обычно отдают предпочтение стандартному подходу, который описан в инструкции, прилагаемой к электропомпе, то есть второму варианту. Поэтому помпу нужно расположить таким образом, чтобы горизонтальный ее патрубок смотрел в сторону блока, для чего следует железный крепительный хомут разжать.

Следующий этап, после установки помпы в выбранной позиции, является установка шлангов. Для этого их снимаем с печки и с трубки, выходящей из-под коллектора. Далее берем достаточной длины армированный шланг, примеряем его по месту. Главное, чтобы он от коллекторной латунной трубки до трубки насоса доходил без изломов и напряжений.

Для закрепления на трубке из-под коллектора, на нее прежде нужно установить уголок переходник (чтобы не произошло загиба шланга) с небольшим куском шланга (не менее 10 см), крепление конструкции производим хомутами (потребуется 4 штуки).

Процесс соединения помпы со шлангом от печки проходит куда легче, так как не требует установки переходников, достаточно просто протянуть нужный размер и провести соединение. Закрепить также хомутами (2 шт.). Для того чтобы окончательно все закрепить, на установленные шланги рекомендуется надеть алюминиевую гофрированную трубу в районе выпускного коллектора, чтобы шланги от горячего воздуха не оплавились. Окончательно все закрепляем и переходим к подключению электрики.

При установке помпы массовый провод обмотки нужно заделать на массу, силовой провод реле соединяем с проводком насоса, плюсовой от реле пропускаем через предохранитель, который соединяется с аккумуляторным плюсом. Управляющий от реле плюс тянем к кнопке запуска в салон вместе с плюсом АКБ. Кнопка в салоне размещается в любом удобном месте.

Завершающий этап – это проверка помпы в действии. Для этого нужно вернуть тосол на родину, и при необходимости еще долить, запустить двигатель и немного подождать, когда двигатель прогреется. После чего посредством кнопки запустить дополнительную помпу.

По личным результатам установок и проверок (при около -20 за бортом, на полностью прогретых автомобилях) разница с включенной и выключенной помпой составила:
ВАЗ 2112 — 18 градусов
ВАЗ 2115 — 21 градус
Чери А21 — 17 градусов

Скажем честно, штатный обогрев в машине ВАЗ 2114 не самый лучший. В действительно холодную погоду машина начинает напоминать холодильник, а чтобы она прогрелась нужно потратить просто уйму бензина на прогреве. Некоторые автолюбители решают проблему путем установки второго радиатора, но как нам кажется, более эффективным решением будет дополнительная помпа на печку ВАЗ 2114.

Являясь дополнительной, она качает гонит жидкость по малому кругу, а ее установка займет у автолюбителя всего 5 минут. Единственным неудобством является то, что необходимо слить охлаждающую жидкость, потому лучше подгадать модернизацию под срок замены оной.

Замена производиться крайне просто и не вносит в автомобиль нежелательных конструкционных изменений, ведь детали для такой «операции» выпускаются даже самим АвтоВАЗом.

Система охлаждения

Согласно стандартной схеме системы охлаждения мы будем врезать нашу дополнительную помпу в шланг №19, который соединен с деталью №20 (подводящая труба).

Обратите внимание, что подводящий шланг №21 нас не интересует, хоть он и ближе всего к термостату (№29). Если заглянуть под машину и посмотреть на перегородку, мы увидим два шланга, нам нужен правый (точнее ближайший к правому колесу). Его необходимо будет поменять на сборную деталь, состоящую из этого шланга (артикул 21083-8101010-01), шланга подключения к трубе №20 (артикул 2101-8101204) и самого электрического насоса (доп. помпа на ВАЗ 2114), который вы приобретете.

Установка дополнительной помпы на ВАЗ 2114 обяжет вас приобрести несколько дополнительных деталей. Изначально мы рассмотрим общий комплект, который вам может пригодиться, а позже, исходя из метода, который вы выберете, вам станет ясно, что именно необходимо купить в вашем случае:

1. Сама помпа это может быть либо насос от «Газели» (артикул 32.3780-01) с 18 мм патрубками, либо хорошая немецкая помпа BOSCH (артикул 0 392 020 034).
2. Электрооборудование – 4х контактное реле, 3х контактный тумблер, провода, клеммы на «маму» и «папу», а также гофра для провода.
3. Шланги и хомуты, крепежи и соответствующие болты.
4. Если вами выбран вариант с помпой от BOSCH, дополнительно пригодятся кронштейн для хомута и сам хомут приемной трубы. Их стоит покупать от автомобиля ВАЗ 2101.
5. Если выбрали вариант с насосом «Газели» то пригодятся герметик.

Так как на панели отсутствует место для дополнительной кнопки ее либо придется сверлить в торпеде, либо, как вариант, поставить на место кнопки регулятора яркости подсветки панели (ей все равно никто не пользуеться).

Установка помпы

Помпу от газели еще придется модернизировать, потому изначально рассмотрим более простой вариант, а именно, как ставиться дополнительная помпа на ВАЗ 2114 от немецкого бренда.

Когда все необходимые запчасти приобретены, алгоритм действий следующий:

Собираем вышеупомянутую конструкцию из двух шлангов и самой помпы.

По сути, наш узел должен будет исполнять роль отвода для тосола, потому собран он должен быть качественно.

Ставим машину на ручник и сливаем охлаждающую жидкость (дополнительно лучше отключить аккумулятор).

Находим два шланга от печки согласно схеме, снимаем правый шланг.

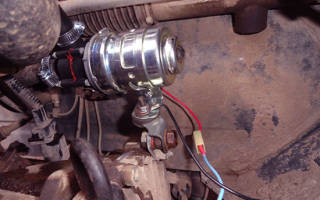

Вместо снятого шланга монтируем собранную нами конструкцию, а саму помпу закрепить на картер МКП. Лучше всего воспользоваться винтом, который фиксирует провод массы.

Заполняем систему тосолом, после чего машину можно использовать.

Смотрите также

Вариант с насосом «Газели» несколько отличается от предыдущего но принципы сходные. Предварительно такой насос нужно модернизировать. Ее разбирают и промазывают герметиком, если этого не сделать, то тосол будет сочиться из всех дыр. При обратной сборке, штатные саморезы лучше заменить качественными винтами. После хорошей обработки механизм оставляют на двое суток, за которые он высохнет и будет готов к установке.

Кстати к разъему насоса можно подключить штекер датчика детонации.

Бесспорным плюсом помпы от «Газели» являет то, что ее ненужно подключать, можно просто собрать и все будет работать как раньше, если конечно нет желания устанавливать кнопку контроля.
Кроме необходимости модернизации, придется дополнительно потрудиться при установке. Устанавливать ее нужно в верхний угол МКП потому без доп. деталей от ВАЗ 2101 не обойтись.

Читать еще:  Схема установки гбо на карбюратор

Установка кнопки

Если было принято решение обзавестись дополнительным контролем данной модификации, то придется дополнительно морочить себе голову.

Напряжение + можно взять прямо с аккумулятора, но при этом нельзя забывать о предохранителе на проводе где висит герметичный держатель.

Вкратце монтаж выглядит просто:

• снимаем панель;
• разбираем ее и вынимаем кнопку подсветки;
• заменяем ее содержимое на необходимое нам и собираем назад.

Но на практике все не так просто и этот алгоритм требует нескольких уточнений:

1. Снимаем реостат (его в принципе можно выкинуть, он больше не нужен).
2. Проводка садиться в термоусадку и крепиться для удобства к остальному пучку проводов.
3. Готовим минусовую (ищем ее в районе приборной панели) и плюсовую (можно от зажигания взять) клеммы.
4. Находим вакуумный усилитель, в его районе ставим реле, после чего тянем провод от него в салон к кнопке.
5. Электрика прокинута, соединяем все на кнопке, а после, собираем назад приборную панель.

Есть примеры умельцев, которые не сливают антифриз, просто на время работ затыкают трубку, затраты последнего при этом составляют всего 1,5-2 литра.

Что это дает

Дополнительная помпа ВАЗ 2114 дает тепло и уют в вашем любимом автомобиле. Вы сможете значительно сэкономить на прогреве автомобиля, если любите комфорт. На практике, машина ощутимо нагреется уже за 5 минут после включения отопительной системы, чего невозможно достичь, используя штатную систему отопления.

Кстати о плюсах и минусах: во-первых, у отечественной помпы есть только плюс, а минусом является сам корпус узла, во вторых лучше не оставлять плюс на АКБ, не смотря на предохранитель, лучше поискать другую точку, для его подключения.

Полезное видео
С примером монтажа дополнительной помпы вы можете ознакомиться ниже:

В завершение

Стоит уточнить небольшой нюанс с выбором основного узла. Основная разница между немецким и отечественным вариантами в первую очередь в цене, а во вторую в качестве. Ближайший год прослужат оба агрегата, но если вы готовы доплатить за качество, лучше использовать немецкий вариант, если нет — то отечественный.

Процесс замены водяной помпы на ВАЗ 2109

На автомобилях ВАЗ 2109 применяется жидкостная система охлаждения, включающая рубашку блока, насос жидкостной (помпа), патрубки, расширительный бачок, термостат, датчик температуры и два радиатора – основной и системы обогрева салона.

Хоть данная система и выполняет серьезную функцию – поддержание оптимального температурного режима силовой установки, все элементы конструктивно достаточно просты.

Признаки износа помпы

Что касается последней, то основными проблемами с помпой является подтекание рабочей жидкости из-под корпуса и сильный износ подшипника.

И если наличие подтеков сказывается только на уровне жидкости – при наличии такой неисправности придется постоянно следить за уровнем жидкости и периодически подливать. Причем со временем течь будет увеличиваться.

А вот износ подшипника может привести к более серьезным последствиям. При несильном износе, поначалу только появится увеличенный шум. Если не обратить сразу внимание, износ будет быстро увеличиваться вплоть до разрушения подшипника. При этом помпа будет подклинивать, появится сильный скрежет. Все это может привести к порыву приводного ремня и повреждению клапанов.

Конструкция помпы такова, что она является неремонтируемой, и при возникновении любой неисправности с ней производится замена.

Необходимое оснащение

Для выполнения работ по замене жидкостного насоса на ВАЗ-2109 потребуется не так уж и много оснащения. Все, что нужно иметь, это:

1. Ключи рожковые и накидные на «10» и «17»;
2. Головки с воротками тех же размеров;
3. Мощная плоская отвертка;
4. Нож;
5. Емкость для слива рабочей жидкости;
6. Ветоши;
7. Герметик;
8. Домкрат;

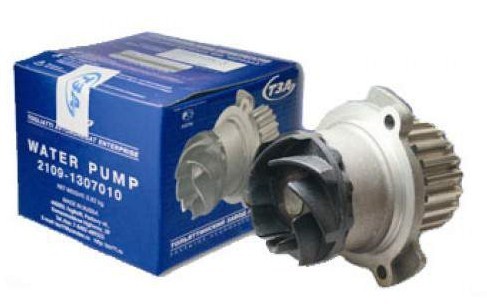

9. Новый жидкостный насос и прокладка под него;

Также все работы лучше проводить в гараже. Собрав необходимый инструмент и купив новую помпу, можно приступить к замене.

Процесс замены

Последовательность процесса такова:

• ВАЗ 2109 ставиться в гараж и затягивается ручник. КПП при этом должна находиться в положении «Нейтраль». Если авто только с поездки – нужно дать остыть силовой установке.

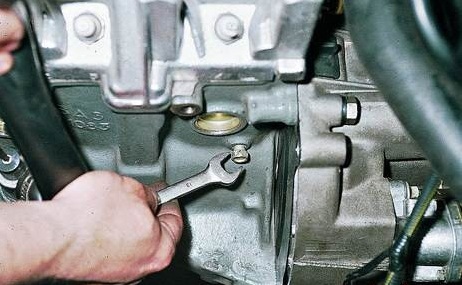

• Рабочую жидкость с системы нужно слить, используя сливные пробки и емкость для сбора жидкости. При этом можно оценить состояние системы – бурая и грязная жидкость будет указывать на сильную загрязненность системы и потребность в ее промывке.

Ключами на «10» откручиваются три болта крепления защитной крышки ремня привода ГРМ. Она находится с левой стороны силовой установки. После крышка извлекается, но далеко не убирается, поскольку на ней нанесены метки для установки ВМТ в 1-м цилиндре.

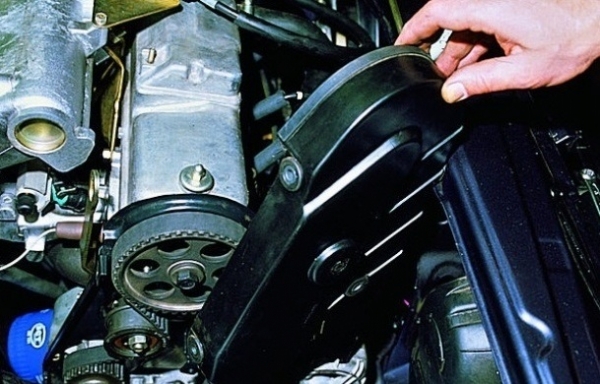

Снятие защитной крышки

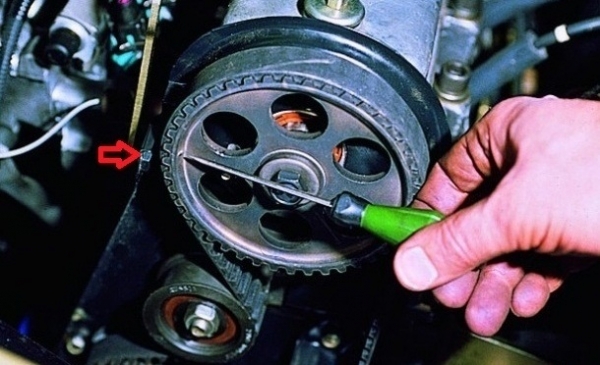

Совмещение меток на распредвале

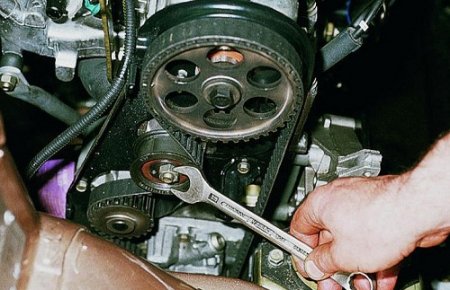

Ключом на «17» сначала ослабляется, а затем и вовсе выкручивается гайка натяжного ролика. Затем ролик снимается. Его тоже следует проверить на износ – люфта в нем не должно быть, а вращаться он должен без заеданий.

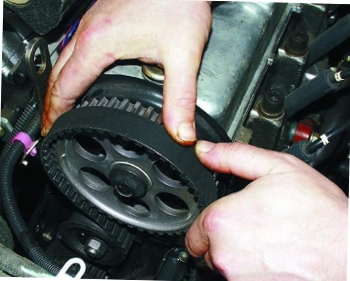

Снимается ремень с шестерни распредвала и опустить его вниз. Далее ключом на «17» откручивается болт крепления этой шестерни, при этом ее нужно застопорить при помощи мощной отвертки через технологические отверстия в шестерне.

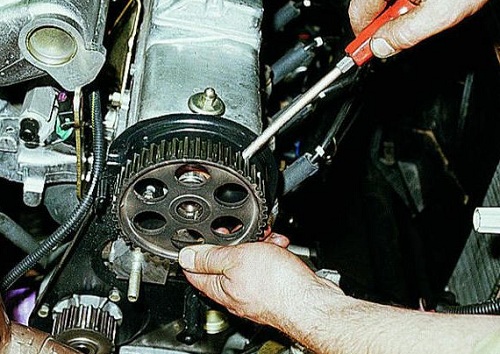

Шестерню снимать нужно аккуратно, поскольку она стопорится на валу при помощи шпонки, при снятии важно не потерять ее.

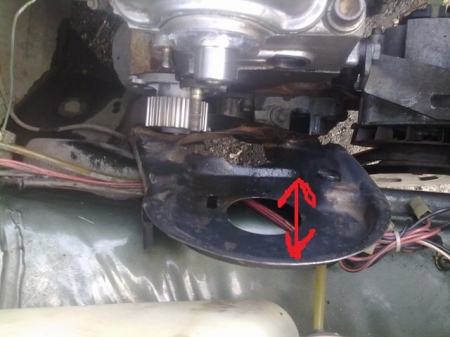

Затем выкручиваются гайка и три болта крепления задней крышки, делается это ключом на «10». После эта крышка извлекается, обеспечивая доступ к болтам крепления помпы.

Болты крепления помпы тоже выкручиваются. Чтобы извлечь неисправный насос, его нужно будет поддеть отверткой.

Просто извлечь помпу с посадочного места не получится, поскольку расстояние между двигателем и подкрылком недостаточно. Чтобы вытянуть насос придется немного поддомкрачивать сам двигатель со стороны помпы, пока не появится возможность извлечь ее.

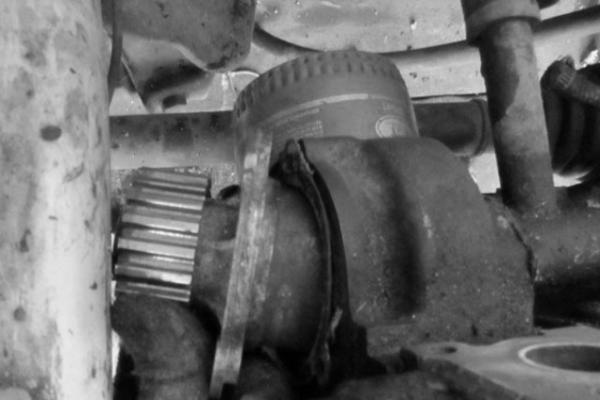

Извлечение помпы

Посадочное место помпы перед установкой новой нужно будет тщательно очистить ножом от остатков старой прокладки и хорошо вытереть.

Новая помпа ставиться на место так, чтобы маркировка, нанесенная на торцевой части корпуса, находилась вверху. Затягивать болты крепления насоса нужно хорошо, но аккуратно, поскольку вкручиваются они в блок, сделанный из алюминия.

Сборка обратно производится в той же последовательности, что и разборка, но при этом нужно учитывать некоторые нюансы.

Особенности при сборке

Ставя приводной ремень нужно снова убедиться в совпадении всех меток, иначе система газораспределения и зажигания будут сбиты. После установки обратно натяжного ролика, важно соответствующе провести натяжку ремня.

Если автомобиль после полной сборки не запускается или заводится плохо, значит, ремень на шестерне распредвала смещен на один зуб . Чтобы устранить такую неисправность придется снова снимать ремень с шестерни, немного провернуть шестерню, чтобы она сместилась относительно ремня на один зуб, а после обратно поставить ремень.

Более наглядно операция по замене жидкостного насоса показана на видео:

Насос системы охлаждения (помпа) двигателя автомобилей ВАЗ 2108, 2109, 21099

Насос системы охлаждения двигателя (помпа) автомобилей ВАЗ 2108, 2109, 21099 предназначен для обеспечения принудительной циркуляции охлаждающей жидкости.

Насос охлаждающей жидкости установлен на передней части блока цилиндров двигателя автомобиля. Между насосом и блоком имеется прокладка и резиновое уплотнительное кольцо. К блоку цилиндров он крепится тремя болтами под ключ на «10». Снять помпу не составляет особого труда.

Устройство насоса (помпы)

— Насос системы охлаждения двигателя (помпа) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет корпус из алюминиевого сплава.

— Внутри корпуса установлен стальной вал, который вращается в двухрядном шариковом подшипнике. На переднюю часть вала напрессован металлокерамический зубчатый шкив, на заднюю крыльчатка.

— Подшипник не имеет внутренней обоймы (ее роль выполняет сам вал) и стопорится в корпусе при помощи винта. Гнездо винта, для предотвращения отворачивания, расчеканено. Подшипник заполнен смазкой Литол-24, которая заложена на весь срок службы (100.000 км пробега).

— Для обеспечения герметичности помпы со стороны крыльчатки (закаленной на торце токами высокой частоты на глубину 2-3 мм) в корпус запрессован сальник, предотвращающий утечку ОЖ. Уплотнительное кольцо сальника изготовлено из графитовой композиции.

Принцип действия насоса охлаждающей жидкости

Привод насоса осуществляется ремнем ГРМ через зубчатый шкив, поэтому лопасти его крыльчатки вращаются постоянно, перегоняя охлаждающую жидкость из подводящей трубы в «рубашку» охлаждения двигателя и далее по всей системе охлаждения.

Применяемость насоса охлаждающей жидкости на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 применяется насос охлаждающей жидкости (помпа) 2109-1307010 или ее аналоги разных производителей.

— Течь охлаждающей жидкости

При износе сальника или подшипника (вал помпы начинает «бить») происходит разгерметизация уплотнения вал-сальник и как следствие утечка ОЖ из системы охлаждения двигателя по валу помпы. Подтекающая жидкость заметна визуально. Так же при этом происходит постоянное падение уровня в расширительном бачке.

— Заклинивание помпы

При выходе из строя подшипника на котором вращается вал помпы, возможно его заклинивание, что приводит к обрыву ремня ГРМ. Необходимо периодически проверять люфт вала. Для этого придется снимать переднюю крышку ремня ГРМ и рукой, с усилием, покачивать вал помпы за зубчатый шкив. В исправной помпе люфта быть не должно.

Вышедший из строя подшипник вала помпы выдает себя повышенным шумом, который хорошо слышен при работе двигателя на холостых.

— Снижение эффективности циркуляции охлаждающей жидкости

При загрязнении подводящей трубы (например, остатками герметика, применяемого при ремонте) возможно снижение эффективности циркуляции ОЖ. Такой же эффект будет при разрушении крыльчатки насоса (например, при использовании некачественного, слишком агрессивного тосола). Двигатель автомобиля перегревается. Антифриз может закипеть.

Примечания и дополнения

— Водяной насос можно отремонтировать, спрессовав крыльчатку, шкив, вывернув стопорный болт подшипника. Чаще всего меняется подшипник и сальник. Но, проще сэкономить время и трудозатраты, и заменить неисправную помпу целиком, так как стоит она не так дорого.
