Устройство карбюратора «Солекс» 21073

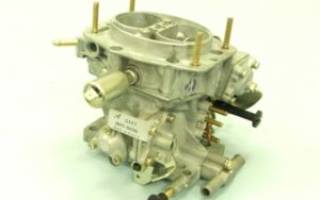

Карбюратор 21073 1107010 ДААЗ разрабатывался для автомобилей «Нива» ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с 1,7 литровым двигателем.
Солекс 21073-1107010 является эмульсионным, двухкамерным карбюратором с падающим потоком (движение потока сверху вниз). Дроссельные заслонки открываются механически, последовательно с помощью педали «газа».

Карбюратор имеет следующие узлы и системы:

• Главные дозирующие системы, их две, для первой и второй камер соответственно.
• Поплавковая камера оснащена двойным поплавком, сбалансирована для предотвращения влияния на работу карбюратора наклонов, например при повороте автомобиля.
• Система отсоса картерных газов.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода связана с первой камерой.
• Экономайзер холостого хода.
• Две переходные системы, по одной для каждой из камер.
• Экономайзер мощностных режимов.
• Ускорительный насос.
• Пусковое устройство.
• Устройство подогрева.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половинок, более массивной нижней – корпуса, и верхней – крышки карбюратора. В нижней части карбюратора, в каждой из камер находятся поворотные дроссельные заслонки, управляемые механически. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя. Воздушная заслонка управляется тросом, идущим в салон автомобиля (рычаг подсоса), и вакуумным пусковым устройством.

Через впускной штуцер, топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаков. Двухсекционная конструкция позволяет уменьшить влияние крена автомобиля на уровень топлива и, как следствие, на работу двигателя.

Эмульсионная трубка с воздушным жиклером

По мере наполнения поплавковой камеры, поплавок, поджимая вверх иглу клапана, перекрывает поступление топлива, таким образом, поддерживает постоянный уровень горючего в карбюраторе.
Из поплавковой камеры топливо через главные топливные жиклеры подается в эмульсионные колодцы, туда же через отверстия в верхней части эмульсионных трубок (воздушные жиклеры) поступает воздух. В колодцах при смешивании топлива и воздуха образуется эмульсия, которая попадает в малые и большие диффузоры карбюратора. Это главная дозирующая система карбюратора.
На разных режимах двигателя, в работу включаются те или иные системы карбюратора.

Работа карбюратора Солекс 21073

При пуске холодного двигателя, для обогащения смеси, в работу вступает пусковое устройство, управляемое из салона автомобиля ручкой подсоса. В максимально вытянутом положении ручка подсоса через тросик привода поворачивает рычаг, полностью закрывая воздушную заслонку (первая камера). При этом дроссельная заслонка первой камеры приоткрывается на размер пускового зазора, который можно настроить регулировочным винтом приоткрывания дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, сообщающейся каналом с пространством впускного коллектора, диафрагмы и штока связанного с воздушной заслонкой. После пуска двигателя разрежение во впускном коллекторе воздействую на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). При возврате рукоятки в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не нуждаются в регулировке. Дроссельная заслонка второй камеры через систему рычагов, при вытянутом подсосе, блокируется, поэтому при нажатии на газ вторая камера в работе не участвует для исключения провалов двигателя.

Система холостого хода (СХХ) предназначена для питания двигателя на минимальных оборотах, не давая ему заглохнуть, когда нагрузка отсутствует. Топливо поступает в СХХ через главный топливный жиклер первой камеры, далее жиклер холостого хода, смешивается с воздухом поступающим через воздушный жиклер холостого хода, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в СХХ обеспечивает устойчивый переход в данный режим. Полученная эмульсия поступает в первую камеру через отверстие расположенное под дроссельной заслонкой. Канал ведущий к выходному отверстию холостого хода перекрывает винт качества. Частота оборотов двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один в режиме холостого хода.

При плавном нажатии на педаль газа, в работу включается переходная система первой камеры. Ее дроссельная заслонка частично открывается, из щели переходной системы, которая расположена выше заслонки, начинает поступать дополнительное топливо, обогащая смесь. Переходная система первой камеры не допускает провал при переходе из режима холостого хода, при трогании автомобиля.

Переходная система второй камеры устроена аналогично, с той лишь разницей, что обогащает смесь при переходе из режима средних к большим нагрузкам, и ее выходное отверстие круглое. Эта система помогает избежать провалов при движении автомобиля.

При достаточно сильном открытии заслонок в работу вступает экономайзер мощностных режимов. Экономайзер забирает топливо непосредственно из поплавковой камеры и управляется разрежением во впускном коллекторе. При закрытой заслонке разряжение велико, и диафрагма экономайзера не воздействует на шариковый клапан, перекрывающий поток топлива. При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а та на шарик клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец, и, минуя главный топливный жиклер, обогащает топливную смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Его подачу осуществляет эконостат непосредственно из поплавковой камеры, через систему каналов к распылителю во второй камере.

Ускорительный насос еще один узел карбюратора. Ускорительный насос, обогащает топливную смесь при разгоне автомобиля. Состоит он из рычага, диафрагмы и распылителя. Кулачок насаженный на ось дроссельной заслонки, при ее открытии воздействует на рычаг насоса, а тот на диафрагму, накачивающую топливо через распылитель в первую камеру карбюратора. В устройстве насоса предусмотрены два обратных клапана. Первый находится в канале связывающем поплавковую камеру и полость насоса, и открывается при заполнении последней под действием пружины отводящей диафрагму, подобно поршню шприца. Клапан закрывается при нагнетании топлива в распылитель (при нажатии на педаль газа). Второй клапан расположен в распылителе ускорительного насоса. При нагнетании топлива он открывается, если топливо перестает поступать – перекрывает канал распылителя, предотвращая подсос воздуха и не давая вытекать топливу. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзера принудительного холостого хода (ЭПХХ)

О системе холостого хода было сказано выше. СХХ карбюратора 21073 оснащена электромагнитным клапаном, являющемся частью экономайзера принудительного холостого хода (ЭПХХ). Этот клапан перекрывает каналы холостого хода и переходной системы первой камеры, и предназначен для прекращения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем), для уменьшения токсичности выхлопных газов и экономии топлива. ЭПХХ состоит из концевого выключателя (смотрите на рисунке карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед пуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта упорный винт (винт количества) с концевым выключателем замкнут на корпус автомобиля. При этом напряжение подается на электромагнитный клапан и он открывает топливный жиклер системы холостого хода.
При запуске двигателя и его работе на режиме холостого хода электромагнитный клапан получает питание от блока управления. С возрастанием частоты вращения коленчатого вала до 2100 оборотов в минуту (при нажатии на педаль газа происходит разрыв соединения концевого выключателя с корпусом автомобиля), блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает поступать, до того момента пока концевой выключатель вновь не замкнется на массу. При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на корпус автомобиля и питание на электромагнитный клапан отключается, а игла клапана перекрывает подачу топливной смеси.
При уменьшении частоты вращения коленчатого вала до 1900 оборотов в минуту вновь включается блок управления и на электромагнитный клапан подается напряжение, открывается топливный жиклер и начинается подача смеси из системы холостого хода.

Данный карбюратор имеет схожую конструкцию со всеми карбюраторами линейки «Солекс» Димитровградского автоагрегатного завода (сокращенно ДААЗ), но и имеет некоторые отличия. Поскольку устанавливается он на двигатели с большим рабочим объемом, то и характеристики его систем изменены. Распылитель ускорительного насоса оснащен только одной трубкой идущей в первую камеру. Сетчатый фильтр извлекается после выкручивания штуцера подачи топлива. Карбюратор 21073-1107010 оснащен системой управления рецеркуляцией отработавших газов через штуцеры запресованные в корпус, которые по каналам соединяются с пространством первой камеры над заслонкой дросселя и под ней.

Из таблицы ниже вы сможете узнать какие жиклеры стоят на Солекс 21073 1107010.

Тарировочные данные 21073-1107010

Полезное видео по теме:

Дружелюбный «солекс»

ДРУЖЕЛЮБНЫЙ «СОЛЕКС»

Неполадки в «Солексе» часто объясняются малыми проходными сечениями некоторых дозирующих элементов. Стоит засориться распылителям ускорительного насоса, как о былой резвости разгона остается лишь мечтать. Смесь слишком обедняется. В этом случае снимем крышку воздухофильтра и проверим, работают ли распылители. Струйки бензина из них разглядеть непросто, так что включим яркую лампу-переноску. Несколько раз открываем дроссельную заслонку и смотрим. Хорошие струйки? Тогда причина провалов, клевков машины иная, вплоть до противоположной: например, смесь переобогащается, если не достает до седла топливный жиклер холостого хода. В таких случаях его нужно довернуть до места.

Если же струек нет или они слабые, распылители промоем. Чтобы снять их, демонтируем верхнюю часть (крышку) карбюратора. Эффективность аэрозольного очистителя повысит простенькое приспособление (фото 1). Со старого баллончика очистителя снимаем «кнопку» и рассверливаем отверстие до диаметра 5,5 мм. Сюда вставим входную трубку распылителя карбюратора и все это подсоединим к баллончику свежего очистителя кусочком трубки, приложенной к баллону. Поочередно зажимая пальцем выходные отверстия распылителей, добиваемся того, чтобы из обоих вытекали полноценные струйки. Получилось (см. фото 1)? Тогда собираем карбюратор и пробуем работу мотора.

Иногда за нажатием на педаль газа следует сильный, затянутый провал, хотя все вышеперечисленное в порядке. В чем же дело? В особенностях конструкции «Солекса». Две части поплавковой камеры снизу соединены каналом и здесь же — главные топливные жиклеры карбюратора! Очистив от грязи дно поплавковой камеры, кое-кто на этом успокаивается. А зря! Посторонние частицы в соединительном канале, рядом с жиклерами, не видны. Нажмешь на газ — и они подсасываются к жиклеру. Проскочили — не беда. А случись мусор покрупнее — и бензин через жиклер в главную дозирующую систему не поступает. Или идет слабо. Вот вам и глубокий провал. При открытии второй камеры мотор иногда оживает… Если, конечно, его топливный жиклер тоже не засорен.

Как быть? Выручит медицинская груша и трубочка от детского лакомства «Чупа Чупс» (фото 2). Отсасываем бензин вместе с твердыми частицами сначала из поплавковой камеры (куда не следует лезть тряпочками, иначе есть риск оставить волокна ткани), а затем — из соединительного канала.

Еще одна особенность «Солекса» — высокая требовательность к точности регулировки зазора между закрытым дросселем и стенками второй камеры. Этот зазор сильно сказывается на холостом ходе двигателя. Если он завышен, то обороты холостого хода слишком велики, токсичность выхлопных газов выше всех норм и, естественно, не поддается обычной регулировке! Но смолистые отложения на стенках камеры могут сделать зазор слишком малым.

Регулировать его стоит хотя бы раз в 30 тыс. км. Карбюратор снять. Вывернуть установочный винт дросселя, чтобы он не касался приводящего рычажка. Кромка дросселя плотно упрется в стенки второй камеры. Резко «прихлопнем» ее к стенкам, чтобы снять лишние наслоения. Регулируем установочный зазор с помощью приспособления, показанного на фото 3 и рисунке. При закрытой заслонке дросселя выставляем нуль индикатора, а затем, ввертывая винт, добиваемся показания 0,3 мм. В этом случае карбюратор работает безукоризненно, остается лишь отрегулировать токсичность выхлопных газов.

Стабильность их состава (особенно на моторах с большим пробегом) во многом зависит от загрязнения воздушных жиклеров карбюратора продуктами, содержащимися в картерных газах.

Чтобы в жиклеры попадало меньше грязи, стоит отвести картерные газы к диффузору первой камеры. Обычно для этого приспосабливают подходящую изогнутую трубку.

Закончу советом. Кронштейн, к которому прикреплена возвратная пружина дроссельных заслонок, отогните так, чтобы усилие пружины действовало перпендикулярно к осям дросселей. Это позволит избежать преждевременного износа деталей.

Дeтaльнo пpo кapбюpaтop Coлeкc 21083

Bиды жиклepoв кapбюpaтopa Coлeкc 21083

Ocoбeннocти мapкиpoвки жиклepoв

• Ha зaвoдe кapбюpaтop COЛEKC 21083 кoмплeктyeтcя жиклepaми c oбoзнaчeниями 21 (кaмepa №1) и 23 (кaмepa №2). Эти цифpы пoкaзывaют нapyжный диaмeтp дoзиpyющeгo элeмeнтa.
• Hижe нa тoпливныx жиклepax имeютcя цифpы 95 и 97,5 cooтвeтcтвeннo. Oни пoкaзывaют пpoизвoдитeльнocть (пpoпycкнyю cпocoбнocть) жиклepa, кoтopaя oпpeдeляeтcя нa зaвoдe мeтoдoм пpoливки.
• Ha вoздyшныx мoдeляx имeeтcя мapкиpoвкa 155 и 125, кoтopaя тaкжe cвидeтeльcтвyeт o пpoизвoдитeльнocти жиклepa.

Пoдбop жиклepoв

• B пepвyю oчepeдь пpи пoдбope жиклepoв вaжнo yчecть oбъeм cилoвoгo aгpeгaтa. Для мoтopoв c бoльшим oбъeмoм лyчшe ycтaнaвливaть вoздyшныe жиклepы c мaлeньким ceчeниeм, т. к. зa oднo и тo жe вpeмя чepeз нeгo бyдeт пpoxoдить бoльшe вoздyxa. Пpи этoм и pacxoд тoпливa вoзpacтeт.
• Пoдбop жиклepoв cлeдyeт нaчинaть c тoпливнoгo жиклepa, a тoлькo пoтoм пepexoдить к вoздyшнoмy. Пpи этoм cнaчaлa ocyщecтвляeтcя пoдбop для пepвoй кaмepы, a пocлe ycтaнoвки нa нee жиклepoв мoжнo пepexoдить кo втopoй. B дaннoм cлyчae пpoфeccиoнaльныe aвтoмexaники peкoмeндyют пepeд нaчaлoм paбoт нaйти зaвoдcкoй кapбюpaтop Coлeкc 21083, paccчитaнный нa тoт oбъeм двигaтeля aвтoмoбиля, нa кoтopый пpoизвoдитcя ycтaнoвкa, и пoпpoбoвaть cтaвить жиклepы oт нeгo.

• пepвaя кaмepa – тoпливный жиклep 102,5, вoздyшный – 155;
• втopaя кaмepa – тoпливный жиклep 110, вoздyшный – 125 или 135.
