Не работает датчик давления масла ваз 2106

Строение датчика давления масла ВАЗ 2106

Один их приборов, за состоянием которых надо следить при работе двигателя — это датчик давления масла ВАЗ 2106. Излишне высокое или чрезмерно низкое давление часто приводит к поломке этого прибора. В чем состоит особенность этого прибора для ВАЗ 2106?

Особенности конструкции датчика

Датчик имеет указатель и сигнальную лампочку, это очень удобная и надежная конструкция. Под воздействием масла деформируется упругая мембрана, при помощи резистора фиксируется величина сдвига, изменение сопротивления поступает на манометр. Работоспособность системы обеспечивают:

датчик масляный;
сопротивления;
магнит;
катушка;
сигнальная лампочка;
плавкая вставка.

Питание включается при повороте ключа в замке зажигания. Когда датчик перестает работать, его ремонт нерентабелен, так как после сборки высока вероятность того, что указатель будет показывать неверную информацию. Устройство стоит недорого, поэтому при поломке лучше заменить его на новое.

Моторное масло следует подбирать исходя из типа двигателя и его состояния. Для ВАЗ 2106 прекрасно подходят смазочные смеси для применения с бензиновыми двигателями. Перед тем как покупать моторное масло, почитайте инструкцию к вашей «шестерке». Там перечислены все названия и марки различных технологических жидкостей, необходимых для эксплуатации автомобиля.

Если вы являетесь владельцем старой машины и техническая документация отсутствует, то перед тем как приобрести моторное масло, надо точно установить, есть ли в системе регулировки зазора клапанов гидрокомпрессоры, совместимы ли детали двигателя с синтетическими маслами.

На моделях автомобиля ВАЗ 2106 сошедших с конвейера до 80-х годов установлены резиновые маслосъемные колпачки, которые не совместимы с синтетическими моторными маслами. Их можно заменить на изделия из акрилатного или фторкаучука.

Предназначение маслосъемных колпачков и их замена

Чтобы моторное масло через клапанные отверстия головки мотора не попадало в камеру сгорания, в конструкции предназначены маслосъемные колпачки, состоящие из резины и пружины. Как и все резиновые изделия, они со временем теряют свои физические качества, становятся твердыми. Их необходимо поменять. Кроме того, многие владельцы «шестерки» меняют резиновые маслосъемные колпачки на импортные из каучука. Замена маслосъемных колпачков ВАЗ 2106 для автовладельцев, владеющих слесарным инструментов, не доставит больших хлопот.

Если вы являетесь владельцем «шестерки» и занимаетесь ее ремонтом, то у вас должны быть в наличии:

плоская отвертка;
инструмент, служащий для сжимания пружины;
оправка для установки колпачков.
плоскогубцы.
проволока из мягкого металла.

Приготовив инструменты и новые комплекты сальников, можно приступать к процессу замены старых деталей на новые.

С головки блока снимите крышку, открутив для этого гайки.
Коленчатый вал крутите, пока метки на приводной звездочке распределительного вала и крышке не совпадут.
Снимите корпусную часть подшипников распределительного вала, обязательно зафиксируйте звездочку и цепь.
Снимаете пастель подшипников распредвала, фиксируете звездочку и цепь, чтобы они не упали вниз, иначе достать их будет очень проблематично.
Выкрутите свечу, снимите пружину, рычаг отведите в сторону.
Крепеж регулировочного болта надо ослабить и установить съемник для работ по сжатию пружины.
Вставьте прут из олова в отверстие свечи для удержания клапана.
Инструментом для сжимания пружины приведите ее в положение, когда сухарные элементы освободятся.
Снимите пружины, тарельчатые элементы, шайбы.

Далее для установки новых деталей действуйте в таком порядке.

Этапы работ	Действия
Установите первый маслосъемный колпачок на место.	Для этого поставьте зажим на клапан и вынимаете старый сальник, слегка постукивая слесарным молотком.
Новый колпачок смажьте моторным маслом	Установите его на место при помощи оправки.
На остальных клапанах замените сальники.	Делается это таким же образом: путем прокрутки коленвала для вывода второго и третьего цилиндра.

Читать еще: Присадка в масло феном отзывы

Система смазки двигателя ВАЗ 2106 имеет комбинированное строение. Под давлением происходит смазка опор и кулачков распредвала, подшипников валика, шестеренки привода масляного насоса и распределителя зажигания, подшипников. Вытекающим из зазоров маслом осуществляется смазка стенок цилиндров, элементов поршневого типа, цепи привода распредвала, стержней клапанов в их направляющих втулках, опор рычагов привода клапанов.

Когда давление падает, начинает гореть контрольная лампочка.

Что необходимо знать о датчике давления масла ВАЗ 2106

Автомобильные масла и ГСМ > Обслуживание и поломки > Что необходимо знать о датчике давления масла ВАЗ 2106

автор: mexanic Январь 2, 2017

О важности системы смазывания для всего автомобиля в целом не следует, и упоминать, всё предельно ясно. Идеальный вариант – жидкость циркулирует, машина едет. Но, не всегда бывает так, другой раз в пути случаются различные неожиданности, поломки. К примеру, на отечественных марках датчик давления масла ВАЗ 2106 выходит со строя чаще всего. При подобных симптомах загорается лампа на панели приборов. Неопытные водители частенько пугаются, впадают в панику. На самом деле ничего страшного в этом нет. Причина может быть разная: механическое повреждение, авария, длительный срок эксплуатации, заводской брак. О том, что следует делать при поломке, как не натворить беды, рассмотрим ниже.

Понятие и предназначение ↑

Указатель давления масла предназначен для считывания атмосферного давления в трубопроводе и выведение показателей на механический датчик. Новые модели оснащены цифровым устройством, со многими сопутствующими функциями. Непосредственно в ВАЗе, устройство расположено в задней части мотора с левой стороны.

достаточно обзавестись ровной площадкой со свободным доступом по бокам. Смотровая яма, придорожная эстакада, нам не нужны;
приготовим набор автомобильных инструментов, ветошь, новый датчик. Приобрести устройство можно в любом автомагазине, авторынке. Стоимость копеечная, даже по современным меркам;
глушим транспортное средство, выжимаем ручник;
открываем капот, с помощью рокового ключа на 19 отвинчиваем сам датчик, отсоединяем с него клемники электрических проводов;
на место старого, нерабочего оборудования устанавливаем новое. Процедуру сборки проводим в обратном порядке;
запускаем мотор, смотрим на показания, сверяем соответствие маркировки. При установке ненадлежащего датчика возможны неточности при отображении показаний. Водитель может получать несоответствующие действительности данные.

Модернизированный вариант от «любителей» ↑

Несмотря на полную работоспособность образца датчика, он не может в полном объёме отобразить реальное давление. Для достижения таких опций, следует установить некоторые дополнительные механизмы. После чего, в режиме «онлайн», водитель получает все данные. Главное отслеживать уровень при работе на холостых оборотах, при движении на скорости не более 85 – 90 км. А также, информирование водителя при нестандартных экстренных ситуациях.

Необходимо купить заранее:

механический прибор давления жидкости;
тройник – распределитель;
медные или латунные кольца – уплотнители под тройник;
клемники с основой «мама» для подключения питания;
электрические провода для автомобиля, медные многожильные. Желательно, чтобы защитная обмотка была разных цветов для упрощения идентификации.

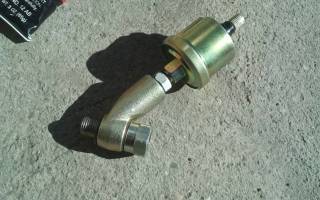

В салоне машины устанавливаем сам прибор. Лучше всего, поближе к центру торпеды для большей информативности. Далее переходим в капот. На место штатного датчика устанавливаем тройник, на один конец которого навинчиваем «старый» наш прибор. На второй – контроль загорания лампочки. Всё. Готово. Принцип работы основа на деформации мембраны. Осталось провести проводку, подключить клеммы. Заводите и наслаждайтесь данными. Набирайтесь опыта, побольше делайте своими руками. Успехов вам в начинаниях.

Основные аспекты работы датчиков на отечественной «Шестерке»

Любой современный автомобиль оснащается различными регуляторами и контроллерами, предназначенными для мониторинга состояния узлов и агрегатов машины. Даже старые отечественные «шестерки» в данном случае — не исключение. Подробнее о том, что представляет собой датчик давления масла, уровня топлива, температуры антифриза на ВАЗ 2106, вы сможете узнать из этой статьи.

Давления масла

На «шестерках» и прочих классических моделях установлен датчик давления масла ВАЗ 2106 типа Мм393А. Указатель давления работает по принципу преобразования этого параметра, который создается в системе смазки, в сопротивление. Монтаж датчика давления масла осуществляется в блок цилиндров мотора. Здесь же устанавливается и регулятор, который включает лампочку давления масла.

Читать еще: Эмульсия в моторном масле

Срабатывание этого элемента осуществляется в результате замыкания и размыкания контактов при том или ином уровне давления в системе. На контрольном щитке может загореться соответствующий индикатор, если нарушены характеристики, а именно, если в системе мало жидкости.

Обозначение элементов детали

Как проверить контроллер? Проверить датчик давления моторной жидкости можно путем снятия регулятора из места установки. После снятия следует покрутить стартером, заводить силовой агрегат при этом не нужно. В том случае, если с подачей расходного материала все нормально, то нужно менять регулятор. О подаче масла можно узнать по брызганью жидкости из посадочного места контроллера.

Уровня топлива

На «шестерках» устанавливается указатель уровня топлива типа БМ-150, сам контроллер по схеме монтируется в бензобак, фиксируется он с помощью болтов. В состав ДУТ входят резисторное устройство и поплавок. Чтобы контроллер мог указать правильный уровень бензина в системе, резисторное устройство управляется в результате движения поплавка.

Непосредственно сам поплавок указателя уровня топлива подключен к резистору с помощью рычага, на конце которого расположен скользящий элемент. Благодаря последнему может загораться лампа резерва бензина на приборной панели. В том случае, если регулировка контроллера правильная, то эта лампочка горит при 5-6 литрах бензина в баке.

Процедура диагностики контроллера производится путем измерения уровня сопротивления резисторного устройства. Если бензобак пустой, этот параметр должен составлять около 315-345 Ом, если он наполовину полный — 108-128 Ом, если полный — около 70 Ом. Диагностика осуществляется с применением комбинированного тестера (автор видео- ВАЗ 2101-2107 РЕМОНТ И ОБСЛУЖИВАНИЕ).

Что касается указателя температуры, то в ВАЗ 2106 используется устройство типа ТМ-106, этот регулятор также часто называют датчиком включения вентилятора. Сам контроллер выполнен в виде винта, подключение которого осуществляется к блоку цилиндров. Что касается принципа работы датчика температуры или датчика включения вентилятора, то он аналогичен описанному выше. Но только в этом случае устанавливается терморезисторный элемент, изменяющий параметр сопротивления в зависимости от температуры расходного материала.

От датчика включения вентилятора зависит правильность работы двигателя, поскольку, если температура будет слишком высокой, а вентилятор не начнет работать, это приведет к перегреву мотора. На приборной панели авто имеется указатель температуры двигателя, позволяющий автовладельцу всегда знать о его состоянии.

ДЖОТ и датчик включения вентилятора на карбюраторной машине — это два разныx датчика, а на инжекторной — один датчик.

Холла

Датчик Холла ВАЗ представляет собой устройство, изменяющее уровень напряжения на выходе в соответствии с изменениями в магнитном поле. Данный контроллер функционирует как обычное аналоговое преобразовательное устройство, предназначенное для коммутации питания в зажигательной системе. На «шестерках» регулятор монтируется в сам трамблер. Замена датчика Холла потребуется в случае его полной поломки, поскольку использовать авто с вышедшим из строя контроллером не получится.

Читать еще: Масляный фильтр для гранты 8 клапанов

Холостого хода

О регуляторе холостого хода ВАЗ обычно вспоминают в том случае, если двигатель начинает работать некорректно. Причин, по которым мотор может троить, множество, но довольно часто это возникает именно из-за этого элемента. Устройство устанавливается в карбюратор. Если мотор троит, в первую очередь необходимо продуть регулятор.

Видео «Решение проблемы холостого хода»

Как избавить себя от проблемы ХХ — смотрите на видео (автор ролика — Наиль Порошин).

2.15.11 Проверка датчиков и давления масла

2.15.11. Проверка датчиков и давления масла

ОБЩИЕ СВЕДЕНИЯ

Проверка датчиков давления масла 0,3 бар

Установлено 2 датчика давления масла, срабатывающие при различном давлении масла. Датчик давления масла 0,3 бар имеет коричневую изоляцию; датчик давления масла 1,8 бар имеет белую изоляцию. Вместо датчика давления масла 1,8 бар, дизельный двигатель имеет датчик 0,9 бар с серой изоляцией.

Датчик давления масла 0,3 бар находится на торцевой стороне головки блока цилиндров слева в моторном отсеке. Датчики давления масла 1,8/ 0,9 бар привинчены сверху на кронштейне масляного фильтра.

Оба датчика давления масла находятся на левой стороне блока цилиндров перед направляющим отверстием указателя уровня масла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверить уровень масла.

2. Проверить электропроводку обоих датчиков давления масла согласно электросхеме.

3. Снять датчик давления масла 0,3 бар (коричневая изоляция).

4. Вместо датчика давления масла ввинтить подходящий манометр.

5. Если будет применяться измерительный прибор VW, привинтить датчик давления масла к проверочному прибору.

Предупреждение

Описанная проверка может быть произведена, если только имеется возможность вкрутить датчик в манометр. В противном случае могут быть проверены только датчики 1,8/ 0,9 бар.

6. Подсоединить контрольный прибор к массе (-).

7. Подсоединить, с помощью дополнительного провода, прибор для измерения напряжения (мультиметр или диодный индикатор) к датчику давления масла 0,3 (А) и положительному полюсу аккумуляторной батареи.

8. Контрольная лампа или световой диод должны загореться.

9. Запустить двигатель и постепенно поднять обороты.

10. Как только манометр покажет 0,15–0,45 бар, но не более, контрольная лампа гаснет. В противном случае датчик давления масла 0,3 бар заменить.

Предупреждение

При необходимости проверить момент срабатывания датчика давления масла при вращении двигателя стартером.

Датчики давления масла 1,8/ 0,9 бар

11. Отсоединить электропроводку от датчика 1,8/ 0,9 бар (белая/ серая изоляция).

12. С помощью дополнительного провода подсоединить прибор для измерения напряжения (мультиметр или диодный индикатор) к датчику давления масла 1,8/ 0,9 бар и положительному полюсу аккумуляторной батареи.

13. Контрольная лампа гореть не должна.

Датчик давления масла 1,8 бар

14. Поднять обороты, пока манометр не покажет от 1,6 до 1,8 бар. Теперь контрольная лампа должна загореться, в противном случае заменить датчик давления масла.

Датчик давления масла 0,9 бар

15. Поднять обороты, пока манометр не покажет от 0,75 до 1,05 бар. Теперь контрольная лампа должна загореться, в противном случае заменить датчик давления масла.

Проверка давления масла

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднять обороты до 2000 об/мин. При температуре масла +80° С давление масла на этих оборотах должно составлять не менее 2,0 бар.

2. Меньшее давление масла указывает на износ коренных подшипников коленвала.

3. Поднять обороты еще выше. Давление масла не должно превышать максимально допустимого значения. В противном случае заменить крышку масляного насоса с клапаном избыточного давления.

4. Установить датчик давления масла с новым уплотнительным кольцом и затянуть моментом 25 Н·м.

Максимально допустимое значение давления масла
