Регулятор напряжения генератора ваз 2110 трехуровневый
Трехуровневый регулятор напряжения для ВАЗ своими руками
Даже достаточно мощный генератор автомобиля ВАЗ 2110 в наши дни уже далеко не всегда справляется с постоянно растущим количеством потребителей электроэнергии, что приводит к возникновению ситуаций, когда его выходное напряжение падает ниже критичного значения (когда прекращается заряд аккумуляторной батареи). Впрочем, и эта проблема имеет свое решение и оптимальным вариантом является установка трехуровневого регулятора напряжения.
Изготовление трехуровневого регулятора напряжения на штатной основе
Для реализации данной задачи нам понадобятся:
- Две сборки 25CTQ045 ( с диодами использующими эффект барьера Шоттки), обеспечивающих падение напряжения до 0,4В. Такие сборки выдерживают ток 30А, однако если в руки попадутся менее мощные, то можно установить и их (номинала в 5А вполне хватит). Как вариант можно использовать диоды MBR1545;
- Радиаторы для охлаждения диодов;
- Трехпозиционный тумблер с параметрами среднего положения 125В/6А для постоянного тока и 250В/3А для переменного;
- Пластмассовый корпус подходящего размера (подойдет корпус от блока центрального замка);
- Крепление для корпуса устройства (можно использовать планку крепления электропривода замка дверей);
- два куска провода различных цветов с диаметром, позволяющим протянуть их через прорезь в крышке генератора ( в нашем случае красный и черный);
- пластмассовый фиксатор для удержания проводов в корпусе регулятора.
Схема подключения диодов выглядит следующим образом:
При этом, при установке переключателя S1 в положение «1», генератор эксплуатируется в штатном режиме – диоды исключены из работы.
Установка тумблера S1 в положение «3» обеспечивает подключение одного диода, в результате чего выходное напряжение генератора возрастает на 0,3-0,4В.
Перемещение переключателя в положение «2» подключает к работе два диода Шоттки (соединенных последовательно), соответственно и напряжение увеличится на 0,6-0,8В.
Примерное расположение деталей схемы в корпусе показано на фото ниже (к «входу» подсоединяем красный провод, а к «выходу» – черный).
Для обеспечения подключения нашего самодельного диодного устройства к генератору, красный провод снабжаем клеммой «папа» (его мы соединим с «мамой» провода, идущего от диодного моста). В свою очередь черный провод дополняем контактом типа «мама» и его подключаем к клемме возбуждения регулятора напряжения. Как уже указывалось выше, провода протягиваем через щель в пластмассовой крышке генератора.
На последнем этапе монтажа закрепляем корпус устройства в любом удобном месте (подальше от сильных источников тепла).
Установка трехуровневого регулятора напряжения заводского изготовления
Для тех автолюбителей, которые не слишком уверены в своих силах и не стеснены финансово, существует более простой и быстрый способ справиться с просадками напряжения, а именно установка трехуровневого регулятора напряжения, купленного в магазине. Для выполнения такой работы не понадобятся особые технические навыки, а следует, всего лишь, приобрести регулятор и приготовить минимальный набор инструмента в виде ключа на «10», крестовой отвертки, ножа и приспособления для обжимки контактов.
Установка трехуровневого регулятора напряжения выполняется в следующей последовательности:
- Во избежание проблем отсоединяем от минусовой клеммы аккумулятора соответствующий силовой провод;
- При помощи ключа на «10» отворачиваем на генераторе гайку М6 и отодвигаем провода;
- Отсоединяем от генератора колодку с проводами и, отжав защелки, снимаем с него защитный кожух;
- Откручиваем винты крепления регулятора напряжения и отсоединяем его;
- На место старого регулятора устанавливаем щеткодержатель нового устройства (выходящий провод, для надежности, можно дополнительно укрепить герметиком);
- Жгут идущий от щеткодержателя к корпусу трехпозиционного регулятора протягиваем вдоль штатной проводки, фиксируя его пластиковыми хомутами;
- Корпус регулятора закрепляем в любом удобном месте, не забывая обеспечить наличие надежной «массы»( вплоть до того, что протягиваем дополнительный шунтирующий провод, соединяющий регулятор с корпусом генератора).

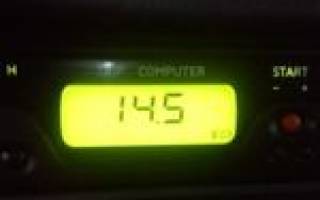

На заключительном этапе подсоединяем «минус» аккумулятора, запускаем двигатель и проверяем работу системы электроснабжения с изменением нагрузки от минимальной до максимальной.
Регулятор напряжения трехуровневый. Характеристики, описание, отзывы
На сегодняшний день у отечественных автомобилей существует серьезная проблема с быстрой разрядкой аккумуляторов. При этом их ресурс стремительно заканчивается, а новые модели на рынке стоят дорого. Основной причиной этого является частая смена режимов работы. В данном случае от действий водителя мало что зависит. В свою очередь, батарея постоянно требует напряжения разной величины для своего заряда.
Призван решить это проблему установленный регулятор в автомобиле. По умолчанию он стоит обычного типа с довольно простой конструкцией. В целом он является малоэффективным и со своей задачей справляется плохо. Это связано с тем, что вне зависимости от условий эксплуатации аккумулятора он подает на устройство постоянное напряжение. Однако он не способен учитывать температуру окружающей среды, скорость движения автомобиля, а также количество необходимой энергии. При этом оптимизировать весь процесс способен регулятор напряжения трехуровневый.
Преимущества регуляторов
Как говорилось ранее, регуляторы способны сберечь ресурс аккумулятора. Водителю это дает колоссальные возможности. В первую очередь, отпадают всякие проблемы с разогревом. Даже в морозные дни двигатель станет заводиться намного легче. При этом могут исчезнуть проблемы с сигнализацией, если они были. У многих автомобилистов, опять же в зимнее время, она плохо функционирует.
Помимо прочего, повысится мощность ламп. В данном случае обзор при ближнем и дальнем свете значительно улучшится. Также регулятор напряжения трехуровневый способен повлиять на работу печки. По мнению автомобилистов, она имеет возможность работать намного лучше при полностью заряженном аккумуляторе. Еще можно заметить повышение скорости переключения стеклоподъемников. В результате водитель лишается многих проблем.
Что нужно для установки?
В первую очередь, следует ознакомиться с комплектацией устройства. Стандартный набор регулятора включает в себя инструкцию, непосредственно прибор и соединительные провода со специальными щеткодержателями, которые нужны для фиксации корпуса.
Перед установкой оборудования следует заранее подготовить рожково-накидной ключ и отвертку крестового типа. Также понадобятся нож и тестер для определения напряжения. Чтобы надежно зажать клеммы, следует использовать щипцы, однако подойдут и обычные плоскогубцы.
Подключение регулятора
Подключение регулятора напряжения начинается с отсоединения минусовой клеммы. При этом ее следует полностью скрутить с аккумулятора. Вторым шагом снимается гаечка, которая располагается на генераторе. Делать это надо подготовленным заранее ключом. После этого гаечка откладывается в сторону привода. Для того чтобы добраться до кожуха, нужно снять колодку, а крепится она, как правило, на трех защелках. Чтобы их отсоединить, нужно чем-нибудь их с краю поддеть аккуратно. Только после этого есть возможность отсоединить пластиковый кожух генератора, где находятся его винты. Перед тем как их открутить, нужно убедиться в том, что штекер полностью удален.
Следующим шагом снимается гаечка. При этом торцы следует хорошо обработать при помощи напильника. В данном случае это обеспечит отличный контакт диодного моста с дистанционной втулкой. Непосредственно щеткодержатель устанавливается на место регулятора. Главное при этом немного уплотнить его для фиксации. После этого кожух сразу можно установить на его прежнее место. Далее следует аккуратно уложить провод регулятора. Делать следует, учитывая расположение основной проводки автомобиля. Для того чтобы они не болтались, надо все закрепить при помощи обычных пластиковых хомутиков. Следующим шагом устанавливается непосредственно регулятор напряжения трехуровневый. При этом контакт с массой должен быть плотным.
В некоторых случаях для этого применяют шунт. В данной ситуации это позволит соединить корпуса регулятора и генератора более надежно. После подключения устройства нужно прикрутить другие провода из комплекта. В итоге работу регулятора нужно сразу проверить. При этом аккумулятор автомобиля загружается на полную мощность, а сделать это можно включив сразу печку, фары и магнитолу.
Схема стандартного регулятора
Обычная схема регулятора напряжения предусматривает разного уровня диоды. При этом барьеры у них могут значительно отличаться. Связано это в первую очередь с резкой сменой напряжения в системе. Также следует учитывать силу тока. Помимо прочего, регуляторы имеют радиаторы.
Их основной задачей является охлаждение диодов. Непосредственно положение устройства контролируется при помощи тумблера. Еще схема регулятора напряжения имеет в себе планку электропривода, которой замыкается цепь.
Самодельные устройства
Сделать трехуровневый регулятор напряжения своими руками для обычного человека довольно сложно. При этом следует знать основы электроники. Главным элементом устройства являются диоды. При этом найти трехступенчатый тумблер для них очень проблематично. Дополнительно следует устанавливать радиаторы для охлаждения. В противном случае диоды могут не выдержать предельного напряжения и перегореть.
Соединяются компоненты между собой при помощи проводов. Они должны быть довольно длинные, потому что кабель следует продевать через крышку непосредственно к регулятору. В последнюю очередь надо позаботиться о корпусе из пластика. При этом проводка в нем должна быть хорошо закреплена. В результате переключение тумблера должно быть свободным.
Отзывы о регуляторе “Энергомаш” на ВАЗ-2104
Данный трехуровневый регулятор напряжения отзывы имеет хорошие. Многие владельцы оценили эту модель за компактность, а также простоту установки. Длина данного устройства составляет 67 мм, ширина 41 мм, а толщина только 23 мм. При этом весит прибор ровно 80 г.
Переключать регулятор в случае необходимости можно просто. В результате эффективность аккумулятора автомобиля значительно возрастает. Номинальный ток данная модель выдает на уровне 5 А и подходит для генераторов типов 26.37 и 37.37. На минимальном уровне “Энергомаш” на ВАЗ-2104 способен доходить до 13 В. При этом есть возможность выставлять тумблер максимум на 14 В.
Мнение о регуляторах “Энергомаш” для ВАЗ-2110
Трехуровневый регулятор напряжения (ВАЗ-2110) хорошо подходит для водителей, которые используют автомобиль в тяжелых условиях. В данном случае есть возможность длительное время передвигаться на подъеме в гору. Также повышается эффективность в жаркое время года. В результате заводить автомобиль становится гораздо проще. При этом аккумулятор остается заряженным полностью очень длительное время.
Минимум регулятор “Энергомаш” для ВАЗ-2110 способен выдавать напряжение на уровне 13.6 В. В свою очередь, на максимуме выдерживается 14.7 В. Как и предыдущая модель, данный регулятор является довольно компактным. Номинальный ток он выдерживает 5 А, а стоит это устройство на рынке примерно 345 руб.
Отзывы о модели “Энергомаш” на “Волгу” и “Газель”
Этот регулятор напряжения трехуровневый может быть весьма полезным. При этом следует внимательно следить за температурой окружающей среды и не забывать переключать тумблер. Для больших морозов лучше всего подходит третий режим. В данном случае используется только один диод “2С”. В это время в жаркие дни следует поставить тумблер в среднее положение.
Таким образом, система задействует сразу два диода. При этом уровень номинального тока способен подняться до 6 А. Как отмечают специалисты, в некоторых случаях могут возникнуть проблемы с радиатором. Для решения данной задачи лучше всего проводить периодические осмотры. С этой целью следует проверять прочность фиксации устройства с генератором. В случае необходимости зажимы всегда можно поменять или воспользоваться шунтом, если он не установлен.
Характеристики регулятора “Энергомаш” для ВАЗ 2107
Всего регулятор напряжения трехуровневый ВАЗ-2107 имеет три диода серии “25С”. Номинальный ток они способны поддерживать на уровне 6 А. Также следует отметить, что у них высокий барьер напряжения. Радиаторы в этой модели имеются. Фиксаторы в регуляторе “Энергомаш” для ВАЗ-2107 установлены типа “крокодильчики”, а изолированность у проводов довольно хорошая. При этом корпус способен выдерживать большие нагрузки, и вибрация генератора ему не страшна. Ширина планки имеется большая, поэтому поломать ее сложно.
Для выхода на клемму аккумулятора предусмотрен провод, окрашенный в красный цвет. С прогревом двигателя устройство выдерживает напряжение на уровне 13 В. В свою очередь, на холостом ходу система выдает 14 В. В результате можно значительно увеличить дальность света фар. Также это отобразится на работе противотуманки и печи в салоне. Обойдется модель “Энергомаш” для ВАЗ-2107 покупателю на рынке примерно в 340 руб.
Зачем нужен трехуровневый регулятор напряжения
Современный автомобиль плотно насыщен многочисленными приборами и устройствами, работоспособность которых определяется получением питания от бортовой сети постоянного тока. При заведенном двигателе источником тока служит электрический генератор, ротор которого вращается за счет наличия механической связи с валом. Частота вращения вала двигателя меняется в широких пределах, в результате чего выходное напряжение генератора испытывает колебания. Для уменьшения вариаций напряжения до требуемого значения на выходе выпрямителя устанавливается стабилизатор, который выполнен в виде реле-регулятора.
Проблема выходного напряжения автомобильного генератора
В перечень функций генератора обязательно входит подзаряд бортовой аккумуляторной батареи, который для обеспечения длительного срока службы осуществляется определенным током. Наиболее простым способом задания его значения является некоторое превышение напряжения, снимаемого с выхода реле-регулятора, над текущим значением напряжения аккумулятора. При этом немедленно возникает серьезная проблема, которая обусловлена тем, что в зависимости от температуры окружающей среды значение этого превышения должно быть различным.
Очевидное и достаточно просто реализуемое решение по получению заданного выходного напряжения применением температурной коррекции порога срабатывания регулятора за счет установки соответствующего датчика обладает малой эффективностью. Причина этого заключается в том, что температура в подкапотном пространстве из-за соседства с нагретым двигателем отличается от температуры воздуха, причем определить степень этого отличия простыми средствами не получается.
Еще одна проблема определения заданного значения зарядного тока обусловлена тем, что даже при постоянной температуре окружающей среды нагрузка на бортовую сеть меняется в широких пределах. Это приводит к “провалу” уровня зарядки аккумулятора и сложностям запуска остывшего двигателя после стоянки.
Хорошее средство решения обозначенных задач — переход на реле-регулятор, которое выполняет нужные регулировки дискретным изменением напряжения, которое создаёт генератор. Заданное значение порога срабатывания этого устройства устанавливается водителем самостоятельно с помощью трехпозиционного тумблера. Некоторые регуляторы подключаются автоматически и содержат внутренний датчик, который контролирует величину мгновенного значения напряжения бортовой сети. В обоих случаях выбор порога отсечки осуществляется с учетом внешних факторов, в первую очередь текущей температуры и условий эксплуатации автомобиля.
Режимы работы трехуровневого реле — регулятора
Уровень или режим “Минимум”, который соответствует выходному напряжению генератора 13,6 В, используется для работы при температуре воздуха свыше 20°С и применяется при высокой нагрузке на двигатель (пробки, горная местность).
Уровень “Норма” предполагает выходное напряжение 14,2 В, соответствует средней нагрузке на двигатель, используется весной и осенью при окружающих температурах 0– 20 °С.
В режим “Максимум” регулятор рекомендуется переводить при отрицательных температурах воздуха. В теплое время года он активизируется на короткое время для зарядки аккумулятора, сильно “посаженного” после длительной стоянки, например, акустической системой или по иным причинам.
Потребительские качества некоторых моделей трехуровневых реле улучшаются введением в состав схемы дополнительного полупроводникового ключа, который обеспечивает безопасный запуск двигателя. Данный узел блокирует подачу тока на обмотки генератора, если отсутствует у него стабильное выходное напряжение.
Ещё кое-что полезное для Вас:
Преимущества применения трехуровневого реле и особенности его установки
На практике распространение получили трехуровневые регуляторы, предназначенные для 9-й и более старшей моделей ВАЗ. Это обусловлено тем, что замена штатного реле на трехуровневое даёт такие преимущества:
- стабилизацию работы сигнализации при сильных морозах;
- увеличение яркости свечения фар и ламп салонного освещения;
- резкое наращивание эффективности функционирования обогревателя;
- увеличение скорости работы стеклоподъемников.
Довольно распространены комплекты для вазовских “десяток” и 14-й модели, встречаются и устройства для “Волг” и “Газелей”. Их применение на этих автомашинах дает аналогичный эффект.
Трехуровневый реле-регулятор приобретается в форме готового к установке комплекта, в состав которого включена подробная иллюстрированная инструкция. Основные элементы комплекта — контактная группа, собственно реле с переключателем движкового типа для выбора напряжения стабилизации и соединительные провода.
Перед началом работ по замене целесообразно зарядить аккумулятор и затем отключить его минусовую клемму.
Контактная группа нового устройства монтируется непосредственно на посадочные места предварительно демонтированной старой, установка не требует применения переходников и прочих вспомогательных элементов. Соединительный провод протягивается через крышку генератора (может потребоваться пропилить в ней отверстие требуемого размера), а само реле крепится на свободную крепежную шпильку с ориентацией клеммами вниз. При установке дополнительно проконтролируйте наличие надежного контакта на массу. После монтажа и сборки генератора проверяем его.
Заключение
Переход на трехуровневое реле-регулятор автомобильного генератора улучшает функционирование электрооборудования автомобиля и увеличивает срок службы аккумулятора. Положительный эффект от его установки проявляется во время сильных морозов. Рекомендуется заменять штатное реле трехпозиционным на машинах производства ВАЗ моделей 9 и старше.
Необходимые компоненты предлагаются в виде сравнительно дешевого готового к монтажу и удобного в работе комплекта. Замена старого реле с последующей проверкой качества монтажа не составляет проблем и выполняется автолюбителем даже с начальным уровнем квалификации в области электротехники. Регулятор отличается высокой эксплуатационной надежностью и оправдывает установку.
