Сход развал задней подвески

Признаки неисправного сход-развала

Есть несколько технических моментов, которые говорят о том, что ваш автомобиль пора направить в автосервис.

1) Почему руль стоит неровно при движении по прямой?
Если помимо наклона руля на автомобиле одновременно присутствует увод в сторону, то сначала нужно найти и устранить причину увода, а затем уже смотреть истинное положение руля.
Возможные причины:

• Повышенный свободный ход рулевого колеса (люфт в рулевом механизме). При движении свободный ход выбирается влево или вправо, что приводит к небольшому наклону руля. Допустимый свободный ход рулевого колеса 5°.
• Автомобиль имеет некоторое смещение заднего моста (задней оси). Была выполнена регулировка «сход -развала» только передней оси без учета смещений задней оси (проблема устаревших оптических стендов).
• Слишком большая разница в развале задних колес. Особенно, когда одно колесо имеет положительный развал, а другое — отрицательный.
• Большая разница в давлении передних или задних колес.
• Имеются скрытые дефекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой «сход -развала».
• Возможны дефекты резины. Нужно поменять местами правое и левое колеса, если руль изменил свое положение в зеркальном отображении — перевернуть покрышку на одном из передних колес.

2) Машину уводит в сторону, но развал не регулируемый, можно ли сделать?
Регулировка развала-схождения колес на автомобилях с подвеской типа МакФерсон (Macpherson ) осуществляется с помощью стоек. Если на стойках отверстия овальные, то ослабляются болты и поворотный кулак вместе в колесом перемещается на заданный угол. Но на многих автомобилях (Mitsubishi , Nissan, Hyundai, Kia и др.) угол развала не регулируется, так как отверстия на стойках круглые, а не овальные. В этом случае можно расточить отверстия и отрегулировать угол развала.
Как правило, эту проблему приходится решать таким способом на автомобилях с правым рулем, угол развала на которых «заточен » под левостороннее движение автомобилей (уклон дороги), или на автомобилях с деформированными поворотными кулаками.

3) Почему при торможении машину уводит в сторону вправо или влево?
Если машину уводит в сторону при торможении — нужно проверить тормозную систему автомобиля. Как правило причиной увода является воздух в тормозной системе или неисправный тормозной цилиндр с одной стороны. Для начала нужно прокачать тормозную систему, если это не поможет — проверить тормозные цилиндры. Если при нажатии на педаль тормоза поршни цилиндров не выходят или, наоборот не «растормаживаются », или видны следы подтекания тормозной жидкости, значит цилиндры нужно заменить.
Другой причиной увода автомобиля в сторону при торможении может быть большая разница в углах установки колес. Если сильно нарушены углы развала и продольного наклона, причем с разными знаками то руль при торможении может разворачивать в сторону меньшего угла продольного наклона стойки (шкворня ). При этом при движении по прямой машину не уводит за счет компенсации одного параметра другим, то есть из-за развала тянет в одну сторону, а из-за ПНШ в другую и они уравновешиваются.

4) Почему при разгоне машину тянет вправо?
Увод переднеприводной машины может быть если стоят проставки на передних пружинах (нос задран), причем тянуть будет в сторону более длинного привода (полуоси начинают работать под углом, а на длинном приводе вектор центробежной силы будет больше). В этом случае увод ощущается при разгоне, а при прямолинейном равномерном движении — нет. На отечественных ВАЗ 2108 — ВАЗ 2110 увод машины вправо заложен «по умолчанию». Повлиять на это можно путем изменения продольного наклона стойки (кастра ). Т.е. справа нужно вытащить одну, а иногда и две шайбы или вложить столько же слева. На многих иномарках (VW , Mazda, Ford) для компенсации этого эффекта на полуоси производитель ставит демпфирующий груз.

5) Почему автомобиль ведет в сторону после сход-развала?

• Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине. Езжайте в шиномонтаж и переобуйте одно из передних колес задом наперед, т.е. чтобы внутренняя сторона стала внешней. Если резина направленная, то можно поменять местами колеса на время, чтобы проверить, что проблемы в резине. Если это, действительно так, то поменяйте колеса с задними и ищите пару, на которой машина поедет ровно. Данная причина увода в последнее время встречается очень часто (и , как не удивительно, даже на импортной резине) Проблема в качестве изготовления. — это нарушения каркаса покрышки, вследствие чего возникают различные упругие деформации (грубо говоря с одной стороны резина мягче чем с другой). Кстати биение в «руль » может возникать по той же причине.
• Повышенный дисбаланс колес. Кривизна колесных дисков — попробуйте сделать балансировку.
• Была проведена диагностика и регулировка только передней оси автомобиля. Нужно проверить задний мост. Возможно причина кроется в нем (деформации даталей, нарушения регулировок).
• Имеются скрытые дефекты ходовой части, которые не были обнаружены перед регулировкой «сход -развала».
  6) Машину не ведет, резину не «ест », но автомобиль тяжеловат в управлении ( «тугой » руль).
• При ремонте установлены тугие шаровые опоры или рулевые тяги, перетянут маятниковый рычаг или рулевой редуктор (рулевая рейка).Со временем все может стабилизироваться само собой, кроме перетяжек (их нужно привести в норму);
• Неправильно отрегулирован «сход -развал» (слишком большой угол развала);
• Ширина шин не соответствует рекомендованной заводом-изготовителем, вследствие чего пятно контакта с дорогой увеличиваетя и увеличивается трение;
• Низкое давление воздуха в шинах (давление меньше 1,2 атм).
  Проблемы 2,3,4 — увеличение пятна контакта с дорогой — как следствие «тугой руль».

7) Почему со временем нарушаются углы установки колес на автомобиле, даже если не было никакого ремонта ходовой части и автомобиль не попадал в аварийные ситуации?

• Как известно, углы установки колес напрямую зависят от клиренса автомобиля (дорожного просвета) А клиренс, в свою очередь, имеет особенность изменяться в зависимости от возраста машины. Это происходит из-за просадки упругих элементов подвески: пружины, сайлент-блоки, элементы кузова;
• Появление и накапливание микроскопических зазоров в шарнирных соединениях подвески, которые складываясь между собой, дают ощутимые изменения углов;
• Естественное старение кузова (для автомобилей с несущим кузовом),ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты, что приводит к постепенному изменению его «геометрии » и в свою очередь–к изменению углов развала-схождения. Например, на новых Жигулях продольный наклон шкворня (кастер ) устанавливается 3,5-4°, но уже через 2-3 года этот показатель будет составлять 2-2,5°. Кстати, такая же тенденция видна на всех автомобилях, независимо от производителя, разница только в количественной составляющей.

8) Причины увода автомобиля от прямолинейного движения:

• нарушен сход-развал;
• разное давление в колесах (более чем на 0,5атм.);
• разный рисунок и ширина протектора в правых и левых колесах;
• неравномерный износ покрышек;
• подклинивание тормозных колодок или троса ручного тормоза;
• деформация деталей подвески или элементов кузова (деформация лонжеронов);
• неисправные ШРУСы (редко , но бывает);
• неисправен гидроусилитель руля (не работает один клапан);
• колеса заточены под другие углы (при переобувке, колеса нужно помечать, если одно колесо в прошлом сезоне было передним, а другое задним и теперь они стоят на одной оси — то машину будет, скорее всего тянуть, даже после сход-развала);
• деформация каркаса колеса (бывает даже на новых колесах), проверяется путем замены колес- правого на левое, если увод автомобиля изменился на противоположный значит причина в резине. В этом случае одно из передних колес нужно перекинуть задом наперед, что бы внутренняя
• сторона покрышки стала внешней;
• неисправные (подклинивающие ) верхние опоры стоек, вследствие чего пружина при поворотах, как бы «скачет » по чашке верхней опоры, с характерным щелчком, а не поворачивается вместе с ней. Причем если колеса повернуть до упора вправо — машину начинает вести вправо, если
• повернуть влево, то увод будет влево. Проблема встречается как правило на москвичах 2141 и Ауди 100.
• параметры установки колес для «праворульных » машин с нерегулируемым развалом. Как правило исправляется с помощью «нестандартных работ» (см . страницу цены).

Хороший «развал » всегда был проблемой для автомобилистов. Сейчас сход-развал делают на каждом углу. Сход-развал есть почти в каждой мастерской. Многие из них оснащены по последнему слову техники. А найти стоящего мастера все равно зачастую остается проблемой для клиента. Поэтому основным критерием выбора была и остается информация, полученная от друзей и знакомых, а не реклама на улицах и в газетах.

Оптика, лазер или компьютер?

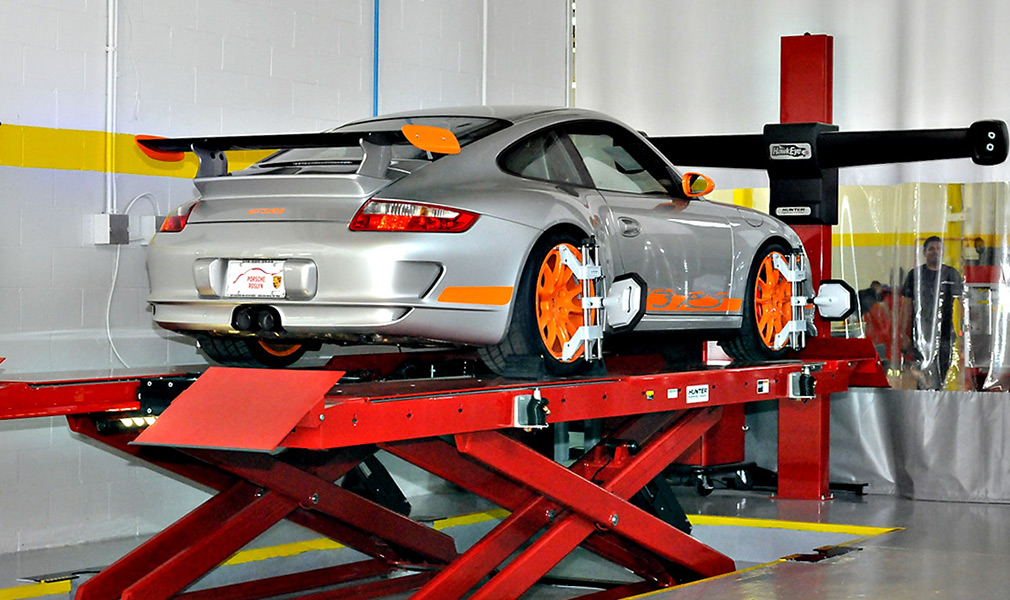

Перед клиентом всегда стоит вопрос, куда ехать: на оптический или на компьютерный стенд? Разрешу извечные споры на эту тему: можно сделать ОДИНАКОВО ПЛОХО как на первом, так и на втором. В конечном итоге все зависит от мастерства «развальщика » и от того, с какой любовью он относится к своему оборудованию и вообще — к своей профессии. Стенд может быть наикрутейшим, но если он не проходит регулярную проверку и не откалиброван должным образом, то вся его точность сводится на «нет ».
Оптические стенды более просты, но надежны в эксплуатации. Правда, точность измерения на порядок ниже. Существенным недостатком оптических стендов является то, что он единовременно может диагностировать только одну ось (переднюю или заднюю). Как правило делается только «передок » и мы не видим, что творится с задним мостом. Между тем, погрешности углов заднего моста могут влиять на управляемость и устойчивость автомобиля в несколько раз сильнее, чем передний мост. На оптическом стенде не видно очень важного параметра — повернутости заднего моста, которая задает т. н. «угол движения» автомобиля. Поэтому при регулировке на оптическом стенде всегда остается вероятность того, что руль будет иметь некоторый наклон при движении а/м по прямой.

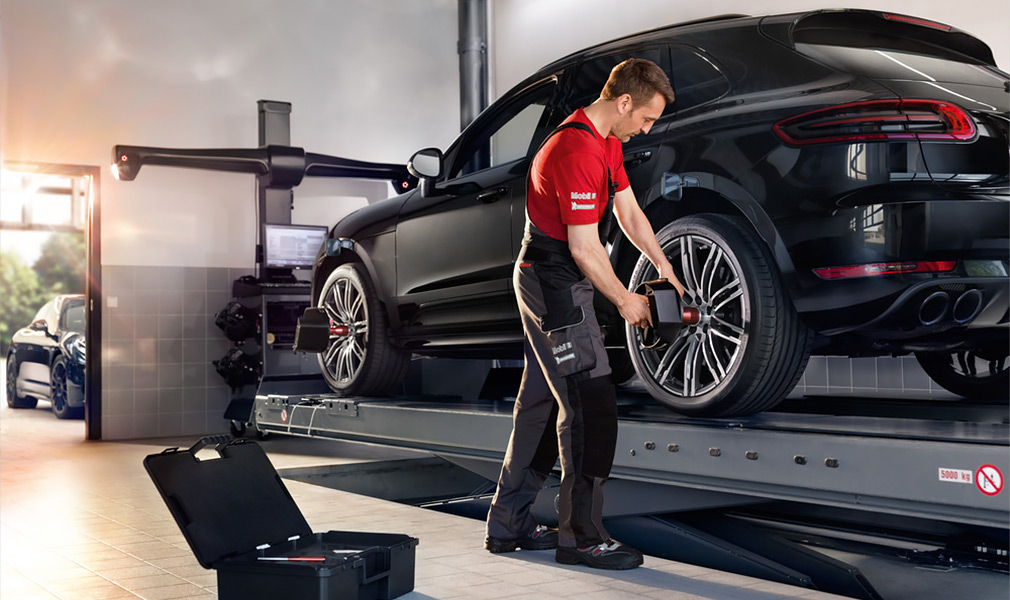

Компьютерный стенд с замкнутым контуром измерения свободен от этого недостатка. Кроме того, на нем знающий специалист легко может выявить все недостатки в геометрии кузова (была машина в аварии или нет), поскольку диагностируются оба моста одновременно, их взаимное расположение по отношению к оси симметрии автомобиля (повернутость , смещение и т. д.). Но оговорюсь сразу: существуют компьютерные стенды с незамкнутым контуром измерения и стенды старых годов выпуска с несовершенными программами. Их функциональность гораздо ниже предыдущих. Поэтому надо знать, куда ехать.
Еще один «плюс » компьютерной регулировки состоит в получении документальной распечатки результатов регулировки. Другое дело, что не каждый в состоянии понять, что обозначают те или иные напечатанные там параметры.

Сход развал задней подвески

Одна из самых востребованных услуг автосервиса — регулировка схода-развала колес. Особенно актуальной эта процедура становится в межсезонье, когда водители массово начинают менять резину. Понимание базовых механизмов устройства и работы подвески поможет самостоятельно диагностировать возможные причины плохой управляемости автомобиля и своевременно принять меры по их решению.

Термином «сход-развал» называется процедура регулировки углов установки колес автомобиля. Ее нужно производить после любого вмешательства в ходовую часть автомобиля или по достижении определенного пробега автомобиля. Иногда для обозначения данной процедуры сервисмены используют ряд английских терминов: Camber (развал), Caster (продольный наклон оси поворота) и Toe-Tracking (схождение).

Схождение — это продольное положение колес по отношению друг к другу. Если при условном взгляде сверху колеса любой из осей установлены параллельно друг другу, значит все в порядке. Если же передние кромки колес обращены друг другу, мы имеем дело с положительным схождением, а если смотрят в разные стороны — с отрицательным. В первом случае повышается стабильность на высоких скоростях, а в последнем — улучшается управляемость, колеса быстрее реагируют на руль. Но при отклонении от норм производителя все показатели будут ухудшаться.

Развал — это угол между условной вертикальной линией и плоскостью вращения колеса. Визуализировать развал можно, представив прямые линии между нижними и верхними точками шин передней оси. В идеале должен получиться прямоугольник. Развал может быть нейтральным или нулевым (идеальный прямоугольник), положительным (когда верхние точки колес наклонены от кузова наружу) и отрицательным (когда верхние точки колес наклонены к кузову).

Развал может изменяться при движении, это характерно для машин с адаптивными подвесками и подвеской типа макферсон. Например, отрицательный развал улучшает управляемость на поворотах, а положительный бывает при сильной загрузке автомобиля.

Кастер — это угол продольного наклона оси поворота, который обычно не превышает величины 1–4 градуса на автомобилях. Когда все в норме, боковые силы будут стремиться вернуть руль в нейтральное положение, если отпустить его в повороте. Правильный угол также обеспечивает стабилизацию машины на поворотах.

Есть несколько отклонений в работе автомобиля, по которым можно понять, что машине требуется сход-развал. Косвенных признаков нарушений углов установки колес несколько: при движении по прямой руль автомобиля стоит неровно, машину уводит в сторону и приходится подруливать, при наборе скорости машину ведет в сторону, а также если при торможении автомобиль стремится уйти в занос.

Кроме того, отправиться в сервис нужно при неравномерном износе резины. Например, если покрышки быстрее стираются с внутренней или внешней стороны. Причина изменения углов также может быть в износе деталей подвески, например сайлентблоков, рулевых тяг, пружин и амортизаторов. Также насторожить должен визг покрышек в поворотах и повышенный расход топлива из-за сильного сопротивления качению передних колес.

Процедуру нужно обязательно проводить при замене шаровых опор, рулевых наконечников, приводов колес. Делать сход-развал не требуется, если выполнялись работы по замене амортизаторов, стабилизаторов или переброска колес. Регулировку можно выполнить самостоятельно при наличии абсолютно ровной площадки и простого набора инструментов, но непрофессионалу это сделать сложно. Наиболее быстро и точно регулировку можно провести в сервисе на специальном оборудовании.

Стоимость проверки углов установки колес обычно не превышает 700 рублей. Ее рекомендуется проводить после замены шин и дисков или ремонта деталей подвески. Если требуется регулировка, то придется потратить от 1500 до 2500 руб. в зависимости от автомобиля и объема работ.

Регулировка включает в себя установку правильных углов схождения, развала, продольного наклона шкворня, поперечного наклона шкворня, осевого смещения и включенного угла. Вся процедура не превышает 30 минут.

В зависимости от типа подвесок автомобиля развал-схождение требуется делать только на передней либо на передней и задней осях. Как правило, при ремонте задней подвески процедура не требуется для зависимых или полузависимых типов подвесок, но является обязательной после ремонта, например, многорычажной задней подвески.

Своими руками отрегулировать развал и схождение можно, но ювелирной точности, как на стенде в сервисе, самостоятельно не добиться. Процедура подробно описана в соответствующей литературе, но на практике требует абсолютно ровной площадки, точной измерительной аппаратуры и безошибочной точности со стороны оператора. В техцентрах применяют откалиброванные лазерные или оптические стенды с компьютерным контролем.

Регулируем развал-схождение своими руками: пошаговая инструкция

Чтобы отрегулировать направление и наклон колес автомобилисты обращаются к профессионалам в станции техобслуживания, где данная процедура осуществляется на специальном оборудовании. Стоимость услуги небольшая — по этой причине владельцы авто редко выполняют эту работу самостоятельно, хотя особых сложностей здесь нет. Настраивая развал и схождение своими руками, важно соблюдать точность и безопасность.

Что такое сход-развал колес?

Автомобильные колеса имеют угол установки. Данное понятие существует с давних времен, и со временем по причине возрастания автомобильных скоростей, инженеры были вынуждены все больше уделять внимание развитию подвески, чтобы улучшать безопасность при езде, а также создавать необходимый комфорт для водителя.

Рулевая система и детали подвески содержат в своей конструкции рычаги и тягу, которые соединены шарнирными деталями. Как только эти самые шарниры изнашиваются, наблюдается возникновение повышенного люфта (другими словами зазоров).

Результат — наклон колес относительно вертикали меняется, что ухудшает управляемость, смещает машину в сторону при езде, а также уменьшает срок годности шин.

Угол развала

Точное определение — это угол между вертикальной плоскостью и прямой линией, вдоль которой вращается колесо.

Или, по-другому — угол наклона колеса, относительно боковой части машины.

Угол схождения

Точное определение — это угол между траекторией движения машины и плоскостью, вдоль которой вращается колесо.

Или, по-другому — это разница расстояний, между колесами в одном мосту, измеренная в двух крайних точках колеса.

Представим две воображаемые линии: одна вертикальная, а другая направлена вдоль вращения колеса.

Углы схождения также делятся на положительные и отрицательные. Представьте машину сверху и вообразите две прямые: одна вдоль вращения колеса, вторая параллельно движению автомобиля. Если линия, вдоль которой вращается колесо, расположена между линиями траектории, то угол считается положительным, а если наоборот, то отрицательным.

Признаки плохого развала-схождения

Чтобы определить в каком состоянии находятся углы развала-схождения, стоит приглядеться к нижеперечисленным факторам:

• авто клонит влево-вправо при движении вперед;
• смещение в сторону перекладины руля, когда колеса направлены вперед;
• авто плохо откликается на вращение руля;
• тяжело крутить руль;
• машину увозит в сторону при нажатии педали тормоза;
• колеса касаются подкрылок при максимальном угле поворота;
• если выйти из поворота руль не принимает прежнее положение;
• громкие звуки со стороны покрышек при езде;
• резина износится неравномерно.

У заднеприводных машин подобные проблемы возникают, если нарушено развал схождение задних колес.

Регулировка установки колёс на легковых автомобилях

Колеса разных моделей авто часто отличаются по углам установки. Связано это с тем, что подвески имеют разную форму конструкции.

Попробуем понять, как сделать правильные углы колес на примере Lada Samara.

Инструменты и оборудование

При работе не обойтись без:

1. гаечных ключей разных размеров;
2. приспособлений для определения правильного вертикального и горизонтального положения (отвес и уровень);
3. длинной проволоки либо прочного шпагата;
4. строительной рулетки;
5. двух одинаковых толстых досок (примерно 50-60 см);
6. двух опор, обеспечивающих скольжение под настраиваемые колёса;
7. ямы для осмотра.

Регулировка развала

Подготовка

Чтобы починить развал своими руками, работу начинают с установки авто на «блины», потом проверяют, чтобы они были расположены на одинаковой высоте, иначе кривая опора негативно повлияет на измерения.

«Блины» изготавливаются из четырех металлических листов. Для смазывания каждой такой пары используют солидол, что улучшает скольжение.

При настройке развала-схождения одного колеса, другое должно быть неподвижным.

Диагностика

Переходим к другой стадии — снятие замеров: при помощи строительного отвеса либо уровня.

• Все колеса выставляем по прямой линии, чтобы не ошибиться в расчетах.
• Следует измерить расстояние от точки 1 до точки 2 (с левого и правого колеса). Здесь понадобится закрепить отвес на крыле, а точку отсчета брать с обода колеса. Фиксируем полученные данные в блокноте.
• Далее следует прокатить машину так, чтобы сдвинуть точку замера на 90 градусов. Записываем новые данные. Процесс повторяется дважды для усреднения информации, избавляясь, таким образом, от погрешности.
• Производитель советует для нашей марки автомобиля отрегулировать угол развала в районе двух миллиметров.

На данной модели была поставлена задача, добиться отрицательного развала, и чтобы облегчить процесс, уровень был скреплен с пластиной (толщина четверть сантиметра).

Регулировка

Строительный уровень прикладывают к ободу, и далее регулируют угол колеса до того момента, как пузырек окажется в центральном положении. То же самое делают со вторым колесом.

Регулирование в основном представляет собой обычное откручивание болтов. Принцип прост: необходимо отклонить ось колеса на 90 градусов от кузова.

Переднеприводные модели регулируются болтами, держащими стойку, а заднеприводные машины регулируются за счет количества шайб между балкой и рычагом.

Регулировка углов схождения

Подготовительные работы

Ставим машину в исходную позицию, колеса направлены вперед. Закрепляем посередине колес (чуть пониже) вдоль горизонтальной прямой специальные бруски.

Для более точного измерения промежутка межколесного пространства, на один край доски прикрепляем конец рулетки. На противоположном колесе начало рулетки не закрепляем.

С двух сторон, от задних колес к передним тянем (по центру) бечевку. Очень важно, чтобы она ни к чему не прижималась.

Отечественные модели известны тем, что ось позади более узкая, чем передняя, поэтому с двух сторон задних колес подкладываем предметы одного размера под бечевку для увеличения расстояния, например, небольшой кусочек бруска.

Как проверять

Рулетка нам понадобится, чтобы сделать замеры в определенных местах, указанных на картинке.

После замеров расстояний 1,2,3,4 получилось:

Имеем разницу десять миллиметров, а такое число нас не устраивает. Во-первых, следует сделать зазоры 3 и 4 одинаковыми по длине, желательно в один сантиметр. Во-вторых, стоит изменить расстояние 1 и 2, а т.к. наш автомобиль имеет передний привод, то для него угол схождения должен иметь отрицательный вид.

Причина такова: при езде движение передних колес направлено внутрь, а у машин, привод которых находится сзади, все иначе: передние колеса расходятся по сторонам от центра, а значит, такому железному коню схождение следует сделать положительным.

Самостоятельная регулировка

Углы схождения своими руками регулируются так: чтобы уменьшить цифру рулевые тяги подтягивают, а чтобы увеличить при помощи муфты длину тяги укорачивают. Промежуток между точками изменяют за счет обеих тяг. Усредненное расстояние между показателями 1 и 2 считают равным в один миллиметр.

Регулируя тяги (по очереди каждую, а не только одну), смотрим за пыльником, т.к. он должен проворачиваться без проблем. Если он закручивается, то необходимо ослабить хомут.

В итоге получаются следующие параметры:

Такие показатели считаются нормой. Регулировка развала схождения на Lada Samara может считаться готовой.

Сделать развал схождения самому — дело несложное, однако работа с зарубежными моделями требует большей точности, здесь любая погрешность недопустима. Если же у владельца автомобиля отсутствует желание тратить свое время и усилия на данную затею, тогда лучше обратиться в СТО, где за пятьсот рублей специалисты проведут полный цикл работ.

На следующем видео смотрите регулировку развала-схождения.

Регулировка развала схождения. Сход развал своими руками

Смотрите также

Как проверить пружины подвески автомобиля

18 1 20k

Как проверить шаровую опору

29 0 41k

Неисправность шаровой

29 0 15k

Какие пружины лучше

53 1 50k

Как самому сделать развал схождение

45 0 86k

Ни для кого не станет новостью, что неверно налаженный сход развала колеса, может привести не только к ухудшению качества покрышки, но и увеличить расход топлива. Именно поэтому, к выставлению схода развала стоит подойти ответственно.

Своими силами настроить сход развал совсем не сложно, как может показаться сначала. Мы попытаемся рассмотреть этот вопрос подробно и дать оптимальные советы новичкам механикам. Стабилизация пары управляющих колес – это тот самый важный аспект, который влияет на устойчивость машины на дороге. Что это значит? Колеса должны двигаться по прямой линии, а минуя поворот возвращаться в исходное положение.

Следуя из этого, острая необходимость процедуры стабилизации колес разъясняется очень просто. Когда автомобиль двигается, колеса, которые не стабилизированы, уходят в сторону в результате толчков от дороги. Тогда водитель должен возвращать колеса в нужное (прямолинейное) положение. Учитывая то, что это происходит постоянно, человек за рулем сильнее устает. К тому же, контакты рулевого привода быстрее износятся. А с увеличением скорости, растущая неустойчивость становиться не безопасной.

От чего зависит стабилизация управляемых колес? Ответ просто: от их схождения или развала. Регулировка схода развала колес может быть произведена в автомастерских, но вполне возможно решить эту проблему и своими руками.

Первое, что необходимо сделать, это определить необходимость регулировки схода развала.

Рассмотрим это по пунктам:

1. Непрерывный уход авто от заданного курса прямолинейного движения в ту или иную сторону.
2. Неоднородная изношенность покрышек.
3. При осмотре желобка протектора переднего колеса вдоль оси вращения, необходимо осмотреть края этого желобка. Кромки одинаковые – это значит, что нет причин для беспокойства, если же одна из них имеет некоторую заостренность, а другая – нет, значит у вас есть проблема. Но на это стоит обращать внимание лишь при спокойной езде. Если же вы являетесь поклонником быстрой скорости, то это условие может быть обманчивым.
4. Трудность управления при маневрах.Наличие хотя бы одно из таких симптомов говорит, что нужно устанавливать развал схождения. Водители имеющие некоторый опыт в ремонте авто своими руками при большом желании могут выполнять сход развал самостоятельно.

Как регулируется сход развал?

Для ремонта вам будут необходимы:

• линейка;
• мел;
• стандартный набор инструментов;
• шнур с отвесом;
• ровная площадка с ямой или подъемником.

Сначала потребуется выяснить: насколько точно было произведено схождение раньше. Т.е. «нулевое» ли положение у рулевой рейки при прямолинейном движении. Как это сделать? Следуем дальнейшим указаниям: поставить автомобиль на ровной поверхности. Затем повернуть максимально руль в одну сторону, сделав метку сверху на руле (посередине круга) повернуть руль до упора в другую сторону. При этом необходимо посчитать количество целых оборотов и частей целой окружности (долей). Когда посчитали поделить полученное количество на 2 и повернуть руль в это положение. Если данный результат совпадает с привычным положением руля, то «нулевое» положение рейки выставлено. Если нет, это придется сделать самим.

Как выставить «нулевое» положение?

Необходимо снять руль, для этого отвинтите гайку. После зафиксировать его в посчитанном нами «нулевом» положении (спицы руля должны располагаться симметрично). Теперь мы будем ориентироваться по этому положению. Дабы себя проверить, нужно поочередно вращать руль влево/право — в обе стороны он должен поворачиваться на одинаковое количество оборотов, по этому поворачивая колесо до предела в стороны, подщитывайте их.

Далее нужно ослабить стопорные гайки наконечников рулевых тяг. Одну тягу следует немного выкрутить, а вторую закрутить на такое же самое количество оборотов (это очень важно!). Такую процедуру можно сделать один раз и более не менять положение руля. А в дальнейшем – лишь регулировать схождения.

Как отрегулировать схождения колес?

После проверки прямолинейность нужно проверить степень загруженности транспорта, давления в покрышках, надежно ли крепление подвески и механизма руля. После этого уже можно приступить непосредственно к проверке и настройке схождения.

Для определения уровня схождения колес, следует вычислить разницу между точками на ободе спереди и сзади его оси геометрии. Для этого нужно использовать специальную цепь с линейкой или натяжной прибор.

Чтоб измерить схождение линейка устанавливается меж колес, таким образом, чтоб наконечники труб уперлись в бок покрышек, а цепочки дотрагивались до земли. Когда вы установите стрелку на нулевое положение, машину следует немного перекатить вперед, чтоб линейка очутилась сзади оси колес. При этом стрелка должна показывать уровень схождения. В случае несовпадения с нормой она должна быть откорректирована.

Для того, что бы отрегулировать схождение колес нужно вращать соединительные муфты боковых рулевых тяг. Когда эта операция проведена, контрольные гайки необходимо надежно затянуть.

Регулировка угла развала колес

Самым сложным процессом выступает проверка и регулировка развала колес, но и ее возможно выполнить своими силами. Чтоб это сделать машина поднимается так, чтоб колеса не дотрагивались до земли. После этого нужно вычислить места одинакового биения на боковых частях шин. Выставив колеса в положение движения по прямой, рядом с колесом следует подвесить груз. Мелом делаются метки по окружности колеса сверху и снизу. С помощью шнура с отвесом вычислите дистанцию от обода до шнура.

Разница дистанций между нитью груза и верхней частью обода и есть уровень развала.Для точности выполнения процедуры прокатите машину, чтоб колесо повернулось на 90. Повторить несколько раз и записать результаты.

Далее снимаем колесо автомобиля и отпускаем 2 болта крепления кронштейна стойки амортизатора к поворотному кулаку. Затем сдвигаем вовнутрь или наружу поворотный кулак, в каком направлении, и на какое расстояние, зависит от результатов ваших замеров. Именно таким образом вы сможете установить необходимый угол развала. После процедуры нужно подтянуть болты, поставить колесо и вновь провести замеры.

Делая сход-развал собственноручно, помните, что необходимо проводить замеры несколько раз (не меньше трех), после чего взять среднеарифметическое значение. Если развал-схождение отрегулированы правильно, транспортное средство не будет уходить в сторону при движении, а износ протектора шин будет равномерный.

Вся процедура регулировки проводится заново в том случае, если после проведенных работ машина всё равно «уходит» с траектории прямолинейного движения. О неправильном развале или схождении также скажет неравномерный износ покрышек, по этому диагностика шин также будет не лишней.

Самостоятельное выполнение такой не легкой процедуры сэкономить приличную сумму денег, однако помните, что для большинства современных автомобилей рекомендуется проведение сход/развал в автосервисах.
