Как проверить датчик Холла

В современном автомобиле установлено множество датчиков, сигнализирующих о различных процессах, протекающих внутри и снаружи машины. Так, спидометр работает благодаря датчику, измеряющему частоту оборотов колес, лямбда-зонд – измеряет количество кислорода в отработанных газах. Задача датчика Холла – это участие в определении момента зажигания, без которого нормальная работа двигателя была бы невозможна.

Назначение и принцип работы датчика Холла

Датчик Холла берет название от фамилии изобретателя, который в 1879 г открыл гальваномагнитное явление. Его суть заключается в возникновении разницы потенциалов при помещении проводника в магнитное поле, что вызывает поступление на него постоянного электрического тока. Датчик использует описанный выше эффект в условиях установленного под напряжением внутри прибора проводника, на который воздействует магнитное поле, пересекающее его поперек, и создает электродвижущую силу.

Принцип работы устройства основан на фиксации присутствия или отсутствия магнитного поля. При достижении силы индукции определенного значения, датчик показывает наличие поля. Если показатель ниже установленного значения, датчик указывает на его отсутствие. Чувствительность прибора определяется способностью фиксировать магнитное поле различной индуктивности, и может изменяться в зависимости от необходимых требований.

Автомобильный датчик Холла предназначен для измерения импульсов, на основании которых электроника блока управления зажиганием дает команду образования искры в необходимый для этого момент. Конструктивно прибор состоит из следующих частей:

1. Постоянного магнита.
2. Стального экрана с несколькими прорезанными отверстиями.
3. Полупроводниковых пластин.

Из датчика выходит разъем, содержащий 3 клеммы:

1. Первый выход соединяется с «массой».
2. Второй предназначен для подключения напряжения 6 В.
3. Третий подает преобразованный импульсный сигнал в коммутатор.

В большинстве случаев датчик располагают на трамблере. Он определяет момент подачи искры и используется вместо контактов. Существует цифровая модификация датчика, которая бывает биполярная и униполярная. Первый тип срабатывает при смене полярности, а второй при появлении поля.

Признаки неисправности датчика Холла

Неисправности датчика Холла могут иметь различные признаки, на основании которых даже опытному мастеру не всегда удается сразу выявить поломку. Наиболее типичные симптомы поломки датчика следующие:

1. Двигатель плохо запускается или не запускается вообще.
2. При езде автомобиля на высоких оборотах, происходят подергивания из-за работы двигателя.
3. Работа двигателя на холостом ходу характерна рывками и перебоями.
4. Двигатель глохнет при движении.

Проверка

Исправность датчика Холла можно проверить следующими способами:

1. Установкой заведомо исправного датчика на место проверяемого. Если при запуске двигателя проблемы исчезли, значит «родной» датчик неисправен, и нуждается в ремонте или замене.
2. Замер тестером выходного напряжения датчика. Исправное устройство покажет напряжения, находящиеся в пределах от 0,4 до 11 В.
3. Созданием имитации датчика снятием с трамблера трехштекерной колодки, соединением проводами 3 и 6 выхода коммутатора и включением зажигания. Появившаяся искра свидетельствует о поломке датчика.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

1. Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

5. Если схема отказывается работать, элемент переворачивают и снова проводят проверку (полярность расположения имеет значение).

6. Если проверка прошла успешно, производят разводку выводов элемента в канавках корпуса. В самом окошке подпаивают провода, которые идут к соединительному разъему старого датчика. Обращают внимание на правильную последовательность проводов и их совпадение с маркировкой разъема трамблера («+», «0», «-»).

7. Завершив пайку, визуально и тестером проверяют отсутствие коротких замыканий в датчике. При успешной проверке заделывают технологическое отверстие термостойким клеем.

8. Датчик ставят на место и проверяют схему на предмет отсутствия коротких замыканий: никакой из проводов не должен звониться на корпус.

Аналогично восстанавливаются датчики многих автомобилей. Кроме Фольксваген, ремонту поддаются приборы на Daewoo, AUDI, Mitsubishi, и т. д., так как их принцип действия во всех случаях один и тот же.

Замена датчика Холла

Замена датчика Холла – операция достаточно простая, которую может самостоятельно выполнить даже начинающий автолюбитель. Все действия осуществляются в следующем порядке:

1. Демонтаж трамблера.
2. Снять крышку трамблера и совместить метки газораспределительного механизма с меткой коленчатого вала.
3. Зафиксировать положение трамблера, после чего при помощи гаечного ключа открутить крепеж.
4. Извлечь стопоры и фиксаторы.
5. Извлечь вал из трамблера.
6. Отсоединить на датчике клеммы и открутить его.
7. Осторожно вытащить неисправный прибор через щель, образовавшуюся при оттягивании регулятора.
8. Установка нового датчика Холла осуществляется в обратной последовательности.

New&Pomos

Как поставить на Фольксваген Гольф 2 датчик холла от | материал, год

По трассе машина прогрелась и даже вроде стала держать обороты и почти не глохнуть.

Можно ли заменить датчик Холла отечественным?

По пути старался попадать в “зелёный коридор” на светофорах чтобы меньше была вероятность встать в степи на морозе. Короче домой зашёл почти в час ночи грязный и промёрзший На следующее утро завёл машину как ни в чём не бывало и почти без проблемно добрался до работы.

Свой трамблёр было решено перебрать. Первым делом нужно выбить штифт из шестерни трамблёра, у меня это не получилось, в итоге мы его высверлили Затем разобрал и вымыл все узлы и детали трамблёра.

Начнём проверку с датчега холла. Снимаем с него разъём с проводами, включаем зажигание и меряем между двумя крайними контактами напряжение, оно должно быть не ниже 9 вольт. Если напруга есть, то при влюченом зажигании прерывисто коротим проводком центральный контакт разъёма который с проводами датчика холла на крайний.

В теории должна появится искра на свече и голова моника должна подать характерный рабочий звук. Если искры нет, а моновпрыск отзывается, то датчик холла здесь непричём, одеваем разъём на место. Датчик холла на фольксваген зажигания в этом случае была с разъёмом на 3 выхода и толстыми минусовым проводом, который шёл на двигатель.

Это значит, что в катушке стоит электронное релле значит блочёк, который является выносным электронным релле, который стоит возле мозгов моновпрыска, будет отсутствовать. Два крайних контакта в разъёме — это питание плюс и минус.

Центральный контакт — это сигнальный с мозгов с датчика холла после обработки мозгами. Особенной редкостью по понятным причинам является предсерийная продукция владимирского завода, которая так и не получила статус товарного изделия.

Как поставить на Фольксваген Гольф 2 датчик холла от 2108

Несмотря на то, что электронную комбинацию приборов запустить в производство так и не получилось, даже сегодня трудно отрицать, что автомобильной электроникой на ВАЗе занимались плотно и успешно. Ведь уже к году в Тольятти были разработаны и реализованы на датчик холла на фольксваген Останавливаться на достигнутом на ВАЗе не собирались.

В ближайших планах новосозданного отдела автомобильной элекроники были АБС и электронная система впрыска топлива, о которой мы уже рассказывали.

Увы, переход автопрома наряду с другими отраслями промышленности на систему хозрасчета и самоокупаемости датчик холла на фольксваген крест на многих перспективных разработках, без которых автомобиль мог выпускаться. Тем не менее, работа над сложной и высокотехнологичной электроникой в середине восьмидесятых не была напрасной, ведь многое из наработок, а также общий подход к проектам удалось на практике реализовать несколько позже — уже в девяностые годы.

Интересно, что многие из функций, над которыми инженеры трудились еще тридцать лет назад, сегодня реализованы во многих датчик холла на фольксваген с ладьей на капоте. К примеру, это и бортовой компьютер с функцией измерения расхода топлива, и спидометр датчик холла на фольксваген датчиком скорости без механического привода, и жидкокристаллические дисплеи одометров, появившиеся на серийных ВАЗах в начале двухтысячных годов.

Отсюда Из истории Переднего привода: Если вы хотите все сделать правильно, то необходимо придерживаться действий, указанных ниже: Для начала необходимо выкрутить из места установки свечку зажигания.

Сделав это, отсоедините центральный провод на трамблере.

Затем возьмите выкрученную свечку и вставьте ее одним концом в провод трамблера. Затем прокрутите мотор стартером. Если в этом случае искра не появилась, то далее проверяем сам датчик Холла.

С трамблера необходимо демонтировать жгут с проводами. Затем включите зажигание, вам потребуется измерить напряжение между двух контактов.

Что такое датчики Холла, принцип работы, типы, применение, преимущества и недостатки

В статье узнаете, что такое датчик Холла, принцип работы, его типы, применение в промышленности, преимущества и недостатки.

Датчики Холла широко используются в различных областях. В этом посте мы расскажем о том, как они работают, их типах, приложениях, преимуществах и недостатках.

Что такое датчик Холла

Магнитные датчики — это твердотельные устройства, которые генерируют электрические сигналы, пропорциональные приложенному к нему магнитному полю. Эти электрические сигналы затем дополнительно обрабатываются специальной электронной схемой пользователя для получения желаемого выхода.

В наши дни эти магнитные датчики способны реагировать на широкий спектр магнитных полей. Одним из таких устройств является датчик Холла, выход которого (напряжение) зависит от плотности магнитного поля.

Внешнее магнитное поле используется для активации этих датчиков эффекта Холла. Отслеживаемый магнитный поток фиксируется датчиком, когда его плотность за пределы определенного порога. При обнаружении датчик генерирует выходное напряжение, которое также известно как напряжение Холла.

Эти измерительные элементы пользуются большим спросом и имеют очень широкое применение, например датчики приближения, переключатели, датчики скорости вращения колес, датчики положения и т. д.

Купить датчик вы можете в популярном китайском интернет магазине «АлиЭкспресс». Брали оттуда, все рабочие, советуем.

Принцип работы датчика Холла

Датчик Холла основан на принципе Холла. Этот принцип гласит, что когда проводник или полупроводник с током, текущим в одном направлении, вводится перпендикулярно магнитному полю, напряжение может измеряться под прямым углом к пути тока.

Как работает датчик Холла

Работа датчика Холла описана ниже:

• Когда электрический ток проходит через датчик, электроны движутся по нему по прямой линии.
• Когда на датчик воздействует внешнее магнитное поле, сила Лоренца отклоняет носители заряда, следуя изогнутой траектории.
• Из-за этого отрицательно заряженные частицы — электроны — будут отклоняться к одной стороне датчика, а положительно заряженные дырки — к другой.
• Из-за этого накопления электронов и дырок на разных сторонах пластины напряжение (разность потенциалов) может наблюдаться между сторонами пластины. Полученное напряжение прямо пропорционально электрическому току и напряженности магнитного поля.

Типы датчиков Холла

Датчики эффекта Холла можно разделить на два типа:

• на основании вывода;
• на основании операции.

На основе результатов

На основе выходных данных датчики Холла можно разделить по типу выхода:

Датчики Холла с аналоговым выходом

Датчики Холла с аналоговым выходом содержат регулятор напряжения, элемент Холла и усилитель. Как следует из названия, выход такого типа датчика является аналоговым по своей природе и пропорционален напряженности магнитного поля и выходу элемента Холла.

Эти измерительные элементы имеют непрерывный линейный выход. Благодаря такому свойству они подходят для использования в качестве датчиков приближения.

Датчики Холла с цифровым выходом

Датчики эффекта Холла с цифровым выходом имеют только два выхода: «вкл.» и «выкл.». Эти датчики имеют дополнительный элемент — «триггер Шмитта», отличаясь этим от датчиков Холла с аналоговым выходом.

Именно триггер Шмитта вызывает эффект гистерезиса, и поэтому достигаются два различных пороговых уровня. Соответственно, выход всей цепи будет либо низким, либо высоким.

Переключатель эффекта Холла — один из таких датчиков. Эти датчики цифрового вывода широко используются в качестве концевых выключателей в станках с ЧПУ, трехмерных (3D) принтерах и позиционных блокировках в автоматизированных системах.

На основе операции

На основе операции датчики эффекта Холла можно разделить на два типа:

Биполярный датчик Холла

Как следует из названия, эти датчики требуют как положительных, так и отрицательных магнитных полей для своей работы. Положительное магнитное поле южного полюса магнита используется для активации датчика, а отрицательное магнитное поле северного полюса — для его отключения.

Униполярный датчик Холла

Как следует из названия, эти датчики требуют только положительного магнитного поля южного полюса магнита, чтобы быть активированными. Эта же полярность задействуется для выключения датчика.

Применение датчика Холла

Приложения датчиков Холла были представлены в двух категориях для простоты понимания.

• применение аналоговых датчиков Холла;
• применение цифровых датчиков Холла.

Применение аналоговых датчиков Холла

Аналоговые датчики с эффектом Холла используются:

• для измерения постоянного тока в токоизмерительных клещах (также известных как Tong Testers);
• определения скорости вращения колеса для антиблокировочной тормозной системы (ABS);
• устройства управления двигателем для защиты и индикации;
• определения наличия питания;
• зондирования движения;
• измерения скорости потока;
• в качестве датчика давления в мембранном манометре;
• выявления вибрации;
• обнаружения черного металла в детекторах черного металла;
• регулирования напряжения.

Применение цифровых датчиков Холла

Цифровые датчики эффекта Холла используются:

• для определения углового положения коленчатого вала для угла зажигания свечей зажигания;
• выяснения положения автомобильных сидений и ремней безопасности для контроля подушек безопасности;
• беспроводной связи;
• определения давления;
• в качестве сенсора приближения;
• фиксации скорости потока;
• выяснения позиции клапанов;
• контроля положения объектива.

Преимущества датчиков Холла

Датчики эффекта Холла имеют следующие преимущества:

• выполняют несколько функций, таких как определение положения, скорости, а также направления движения;
• поскольку являются твердотельными устройствами, то абсолютно не подвержены износу из-за отсутствия движущихся частей;
• почти не требуют обслуживания;
• прочные;
• невосприимчивы к вибрации, пыли и воде.

Недостатки датчиков Холла

Датчики эффекта Холла имеют следующие недостатки:

• Не способны измерять ток на расстоянии более 10 см. Единственное решение для преодоления этой проблемы заключается в использовании очень сильного магнита, который может генерировать широкое магнитное поле.
• Точность измеренного значения всегда является проблемой, поскольку внешние магнитные поля могут влиять на значения.
• Высокая температура оказывает влияние на сопротивление проводника. Это в свою очередь скажется на подвижности носителя заряда и чувствительности датчиков Холла.

Как большие электрические нагрузки можно контролировать с помощью датчиков Холла

Мы уже знаем, что выходная мощность датчика Холла очень мала (от 10 до 20 мА). Поэтому он не может напрямую контролировать большие электрические нагрузки. Тем не менее мы можем контролировать большие электрические нагрузки с помощью датчиков Холла, добавив NPN-транзистор с открытым коллектором (сток тока) к выходу.

Транзистор NPN (приемник тока) функционирует в насыщенном состоянии в качестве переключателя приемника. Он замыкает выходной контакт заземлением, когда плотность потока превышает предварительно установленное значение «вкл.».

Выходной переключающий транзистор может быть в разных конфигурациях, таких как транзистор с открытым эмиттером, открытым коллектором или оба типа. Вот так он обеспечивает двухтактный выход, который позволяет ему потреблять достаточный ток для непосредственного управления большими нагрузками.

Как работает датчик Холла Видео

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Датчики Холла: принцип работы, типы, применение, как проверить

Электромагнитное устройство, именуемое датчиком Холла (далее ДХ), применяется во многих приборах и механизмах. Но наибольшее применение ему нашлось в автомобилестроении. Практически во всех моделях отечественного автопрома (ВАЗ 2106, 2107, 2108 и т.д.) бесконтактная система зажигания для бензинового двигателя управляется этим датчиком. Соответственно, при его выходе из строя возникают серьезные проблемы с работой двигателя. Чтобы не ошибиться при диагностике, необходимо понимать принцип работы датчика, знать его конструкцию и методы тестирования.

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

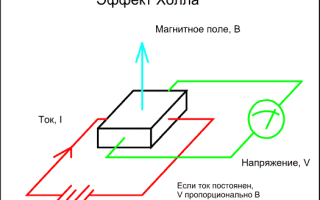

Рис .1. Демонстрация эффекта Холла

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U_холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Типы и сфера применения

Несмотря на разнообразие элементов, применяющих эффект Холла, условно их можно разделить на два вида:

• Аналоговые, использующие принцип преобразования магнитной индукции в напряжение. То есть, полярность, и величина напряжения напрямую зависят от характеристик магнитного поля. На текущий момент этот тип приборов, в основном, применяется в измерительной технике (например, в качестве, датчиков тока, вибрации, угла поворота). Датчики тока, использующие эффект Холла, могут измерять как переменный, так и постоянный ток
• Цифровые. В отличие от предыдущего типа датчик имеет всего два устойчивых положения, сигнализирующих о наличии или отсутствии магнитного поля. То есть, срабатывание происходит в том случае, когда интенсивность магнитного поля достигла определенной величины. Именно этот тип устройств применяется в автомобильной технике в качестве датчика скорости, фазы, положения распределительного, а также коленчатого вала и т.д.

Следует отметить, что цифровой тип включает в себя следующие подвиды:

• униполярный – срабатывание происходит при определенной силе поля, и после ее снижения датчик переходит в изначальное состояние;
• биполярный – данный тип реагирует на полярность магнитного поля, то есть один полюс производит включение прибора, а противоположный – выключение.

Упрощенная схема датчика тока на основе эффекта Холла

Обозначения:

• А – проводник.
• В – незамкнутое магнитопроводное кольцо.
• С – аналоговый датчик Холла.
• D – усилитель сигнала.

Принцип работы такого устройства довольно прост: ток, проходящий по проводнику, создает электромагнитное поле, датчик измеряет его величину и полярность и выдает пропорциональное напряжение U_ДТ, которое поступает на усилитель и далее на индикатор.

Назначение ДХ в системе зажигания автомобиля

Разобравшись с принципом действия элемента Холла, рассмотрим, как используется данный датчик в системе бесконтактного зажигания линейки автомобилей ВАЗ. Для этого обратимся к рисунку 5.

Рис. 5. Принцип устройства СБЗ

Обозначения:

• А – датчик.
• B – магнит.
• С – пластина из магнитопроводящего материала (количество выступов соответствует числу цилиндров).

Алгоритм работы такой схемы выгладит следующим образом:

• При вращении вала прерывателя-распределителя (движущемуся синхронно коленвалу) один из выступов магнитопроводящей пластины занимает позицию между датчиком и магнитом.
• В результате этого действия изменяется напряженность магнитного поля, что вызывает срабатывание ДХ. Он посылает электрический импульс коммутатору, управляющему катушкой зажигания.
• В Катушке генерируется напряжение, необходимое для формирования искры.

Казалось бы, ничего сложного, но искра должна появиться именно в определенный момент. Если она сформируется раньше или позже, это вызовет сбой в работе двигателя, вплоть до его полной остановки.

1. Применение мультиметра для проверки. Это способ наиболее известный, и приводится в руководстве к автомобилю. Нужно подключить щупы прибора, как продемонстрировано на рисунке 7, и произвести замеры напряжения.

Схема подключения мультиметра для проверки ДХ

На исправном датчике напряжение будет колебаться в диапазоне от 0,4 до 11 вольт (не забудьте перевести мультиметр в режим измерения постоянного тока). Следует заметить, что проверка осциллографом будет намного эффективней. Подключается он таким же образом, как и мультиметр. Пример осциллограммы рабочего ДХ приведен ниже.

Осциллограмма исправного датчика Холла СБЗ

1. Установка заведомо рабочего ДХ. Если в наличии имеется еще один однотипный датчик, или имеется возможность взять его на время, то данный вариант тоже имеет место на существование, особенно если первые два сделать затруднительно.

Ест еще один вариант проверки, по принципу напоминающий второй способ. Он может быть полезен, если под рукой нет измерительных приборов. Для тестирования понадобиться резистор номиналом 1,0 кОм, светодиод, например, из фонарика зажигалки и несколько проводков. Из всего этого набора собираем прибор в соответствии с рисунком 9.

Рис. 9. Светоиндикаторный тестер для проверки ДХ

Тестирование осуществляем по следующему алгоритму:

1. Проверяем питание на датчике. Для этой цели подключаем (соблюдая полярность) наш тестер к клеммам 1 и 3 ДХ. Включаем зажигание, если с питанием все нормально, светодиод загорится, в противном случае потребуется проверять цепь питания (предварительно убедившись в правильном подключении светодиода).
2. Проверяем сам датчик. Для этого провод с первой клеммы «перебрасываем» на вторую (сигнал с ДХ). После этого начинаем крутить распредвал (руками или стартером). Моргание светодиода засвидетельствует исправность ДХ. В противном случае, на всякий случай проверяем соблюдение полярности при подключении светодиода, и если оно выполнено правильно, — меняем датчик на новый.
