Электросхема блока предохранителей ваз 2109

Предохранители ВАЗ 2109

В отличие от ВАЗ 2110, Лада Приора, Лада Гранта, блок предохранителей ВАЗ 2109 предустановлен в моторном отсеке.

Штатное месторасположение выбрано не лучшим образом.

Часто монтажный блок заливает водой, окисляются контакты клемм, пересыхает изоляционный слой на проводах. Да и водителю в непогоду приходится лезть под капот, искать неисправный элемент. Особо неприятно зимой, в мороз, снег, гололед.

Недоработка была устранена начиная с ВАЗ 2110. Блок предохранителей (далее — БП) перенесли в салон, под приборную панель с левой стороны.

Описание предохранителей

В ходе систематической эксплуатации технического средства, силу погодных условий предохранители часто выходят из строя, перегреваются, деформируются.

Для восстановления работоспособности автомобиля, его элементов необходима замена предохранителей (далее — модулей) новыми. Процесс «обновления» не сложный, но требует внимательности со стороны ремонтника. Некорректная установка может навредить системе электрического питания автомобиля.

У ВАЗ 2109, равно как и у старших моделей, предустановлено 16 модулей, 12 реле – коммутаторов. Это в БП старого образца. В БП нового образца, после 1998 года выпуска, количество также осталось прежним, хотя умельцы сокращают количество на три модуля.

• БП старого типа: имеют маркировку 17.3722, конструкционно состоят из пластикового корпуса, инженерной платы, к которой припаяны провода моделей, реле;
• БП нового образца: 3722010-60, конструкция в виде пластикового корпуса с предустановленными плавкими предохранителями.

Водителю на заметку. Ошибочное мнение, что тип системы впрыска топлива влияет на модель БП. Монтажные блоки у карбюратора и инжектора одинаковые.

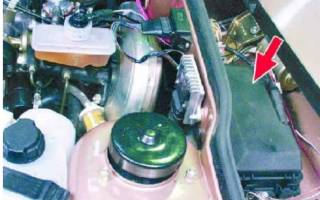

Место расположение: подкапотное пространство, с левой стороны, под лобовым стеклом.

Схема расположения, распиновка

Наименование / ампераж (А)	Обозначения / за что отвечают
F1 (10)	Резервация
F2 (10)	Указатели поворотников, аварийка, контрольная лампа аварийки
F3 (10)	На стоп сигнал, подсветка салона автомобиля ВАЗ 2109
F4 (20)	Подогрев заднего стекла, штепсель, на прикуриватель
F5 (20)	Звуковой сигнал
F6 (30)	Зарезервировано
F7 (30)	Вентилятор на печку, омыватель лобового стекла, реле активации кулера радиатора, обогрев заднего стекла, контрольная лампа, освещение вещевого ящика
F8 (7,5)	Зарезервировано
F9 (7,5)	Зарезервировано
F10 (7,5)	Левые габариты
F11 (7,5)	Правые габариты
F12 (7,5)	Ближний свет (правая)
F13 (7,5)	Ближний свет (левая)
F14 (7,5)	Левая фара ДС
F15 (10)	Правая фара ДС
F16 (10)	Индикатор дальнего света, бензонасос

Обозначения и маркировка монтажного блока реле

Номер	За что отвечает
Р1	Очистители (дворники) передней оптики
Р2	Омыватель заднего стекла
Р3	Реле лампы поворотников, световой сигнализации
Р4	Моторчик стеклоочистителей
Р5	Диагностика контрольных ламп на приборке (высокая панель)
Р6	Защита от перенапряжения
Р7	Защита ламп дальнего света
Р8	Защита ламп ближнего света
Р9	Вентилятор системы охлаждения
Р10	Клаксон
Р11	Резервация
Р12	Резервация

Цена БП нового образца от 2000 рублей, поштучно плавильные элементы от 100 рублей, комплект от 350 – 450 рублей в зависимости от производителя.

В евроблоках силу тока предохранителей увеличили на 0,5 Ампера. Вместо старых 7,5 Ампера, устанавливают 8,0 Ампер. Это помните при выборе, покупке расходных материалов при ремонте, замене на ВАЗ 2109 (8, 16 клапанов).

Признаки неисправности предохранителей

• Модуль изменил цвет, видны точки черного цвета на поверхности, нагар;
• На панели приборов сигнализирует индикатор о неисправности в моторном отсеке;
• При запущенном моторе, включенном зажигании, заряженной АКБ некоторые механизмы, не работают, или работают некорректно;
• В салоне машины слышен запах гари, плавленого в области расположения монтажного блока;
• Модули на ощупь горячие.

Замена предохранителей на ВАЗ 2109

• Пластиковый пинцет для извлечения модуля;
• Ветошь;
• Дополнительное освещение, при условии, что работы проводятся в темное время суток.

• Помещаем автомобиль в периметр ремонтной зоны;
• Глушим двигатель, открываем капот;
• Отпускаем крепления, снимаем клеммы аккумуляторной батареи;
• В левой части, под лобовым стеклом расположен монтажный блок, отщелкиваем пластиковую крышку;
• Смотрим на внутреннюю сторону где указана схема расположения предохранителей. Находим неисправный по точному номеру или по визуальному признаку;
• Извлекаем пинцетом, на штатное место вставляем новый, надеваем крышку.

В БП старого образца идентифицировать неисправный модуль сложнее, так как нужно поочередно извлекать каждый из предохранителей.

По завершении, запускаем двигатель, проверяем исправность работы систем.

Причины преждевременного выхода из строя предохранителей

• Естественный фактор – длительность эксплуатации без проведения промежуточной профилактики;
• Попадание внутрь влаги, образование конденсата, окисление клемм, пересыхание изоляционного слоя, обрыв цепи электрического питания;
• Стороннее механическое повреждение, авария, удар, столкновение;
• Деформация крыла машины, лобового стекла, что способствовало повреждению монтажного блока;
• Короткое замыкание в цепи электрического питания;
• Прямое воздействие лучей ультрафиолета.

Водителю на заметку. Не всегда причина неработоспособности того или иного механизма в неисправности предохранителя. Часто бывает так, что повреждена линия электрического питания, окислены клеммы, ослаблен контакт, изношены агрегаты. Обязательно проведите визуальную диагностику с целью оценки технического состояния автомобиля, корректного расчета количества расходных материалов.

При условии соблюдения рекомендаций изготовителя по эксплуатации, ресурс предохранителей от 40000 км. В случае возникновения сложностей с установкой, обратитесь за помощью в сертифицированные СТО, к автоэлектрикам.

Предохранители и защищаемые ими цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Монтажные блоки предохранителей для автомобилей ВАЗ 2108, 2109, 21099 бывают старого и нового образца.

Предохранители и защищаемые цепи монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099 до 1998 г.в.

№1 (8А)

Резерв (левая противотуманная фара).

№2 (8А)

Резерв (правая противотуманная фара).

№3 (8А)

Клапан включения или электронасос омывателя фар.

Мотор-редуктор очистителей (в момент включения).

Реле (контакты) включения омывателей фар.

№4 (16А)

Очистители фар (в рабочем режиме).

Лампа освещения вещевого ящика.

Реле времени омывателя заднего стекла.

Реле (обмотка) обогрева заднего стекла.

Клапаны омывателя ветрового и заднего стекол.

Контрольная лампа обогрева заднего стекла.

Реле (обмотка) включения электровентилятора радиатора двигателя.

№5 (8А)

Указатели поворотов с контрольными лампами.

Реле указателей поворота и аварийной сигнализации.

Контрольная лампа аварийного состояния тормозной системы.

Контрольная лампа аварийного давления масла.

Контрольная лампа включения стояночного тормоза.

Реле контроля исправности ламп.

Лампы света заднего хода.

Обмотка возбуждения генератора.

Указатель температуры охлаждающей жидкости.

Указатель уровня топлива с контрольной лампой резерва топлива.

№6 (8А)

Мотор-редуктор стеклоподъемников дверей.

Реле (контакты) стеклоподъемников.

№7 (8А)

Очистители фар (в рабочем режиме).

Электронасос омывателя ветрового стекла (для F7).

Моторредуктор очистителя заднего стекла (для F7).

Лампа освещения вещевого ящика.

№8 (16А)

Реле звукового сигнала.

Электровентилятор радиатора двигателя.

№9 (8А)

Левая фара (габаритный свет).

Левый задний фонарь (габаритный свет).

№10 (8А)

Правая фара (габаритный свет).

Правый задний фонарь (габаритный свет).

№11 (8А)

Указатели поворотов, реле указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).

Контрольная лампа аварийной сигнализации.

№12 (16А)

Элемент обогрева заднего стекла.

Реле (контакты) обогрева заднего стекла.

Розетка переносной лампы.

№13 (8А)

Правая фара (дальний свет).

№14 (8А)

Левая фара (дальний свет).Контрольная лампа включения дальнего света фар.

№15 (8А)

Левая фара (ближний свет).

№16 (8А)

Правая фара (ближний свет).

Реле монтажного блока 17.3722 автомобилей ВАЗ 2108, 2109, 21099

Фото в начале статьи.

К1 — реле времени омывателя заднего стекла.

К2 — реле указателей поворота и аварийной сигнализации.

К3 — реле стеклоочистителя.

К5 — реле включения дальнего света фар.

К6 — реле включения очистителей фар.

К8 — реле звукового сигнала.

К9 — реле включения электродвигателя вентилятора системы охлаждения двигателя.

К10 — реле включения обогрева заднего стекла.

5 — место установки реле контроля исправности ламп (или перемычки).

Еще пять статей по электрооборудованию автомобилей ВАЗ

Монтажный блок предохранителей в ВАЗ 21099

Являясь главным узлом, соединяющим и защищающим различные электрические цепи авто, монтажный блок может стать и средоточием многочисленных проблем, связанных с проводкой.

Не совсем удачное расположение блока предохранителей на автомобиле ВАЗ 21099 делает его уязвимым для негативного воздействия влаги. Поэтому для тех владельцев этих автомобилей, кто не желает по каждому пустяку обращаться в автосервис, важно знать не только какой и где именно стоит предохранитель, но и взаимозаменяемость блоков различных модификаций – на случай замены.

Монтажный блок старого образца

На карбюраторных ВАЗ 21099 с высокой панелью (до 1998г.в.) устанавливались блоки предохранителей 17.3722 , выглядевшие так:

Электрическая схема блока старого образца и его распиновка:

Для того чтобы найти ответный адрес конкретного провода в жгутах, сначала определите, в каком разъёме он находится, а потом найдите его номер в колодке.

Обозначение разъёмов и их контактов блока 17.3722. Обозначения реле и предохранителей монтажного блока 17.3722:

Защищаемые предохранителями цепи:

Реле (с указанием заводской маркировки):

Цепь стеклоочистителя и стеклоомывателя

Несмотря на то, что за дворники «отвечает» плавкий предохранитель 5 монтажного блока, цепь моторедуктора имеет дополнительную защиту – биметаллический тепловой предохранитель (на рис. ниже обозначен красной стрелкой).

Располагается он непосредственно на кронштейне «трапеции» дворников:

Цепи, не защищаемые предохранителями

С целью обеспечения бесперебойной работы и безотказного запуска двигателя не защищаются следующие электрические цепи:

• зарядки аккумулятора. Силовой провод от генератора напрямую подключен к «плюсовой» клемме АКБ;
• зажигания (на карбюраторных двигателях);
• пуска двигателя (реле стартера и сам стартер);
• провода от генератора на замок зажигания и – далее – к монтажному блоку.

Реле зажигания находится под «торпедой» около рулевой колонки, реле стартера – на щитке передка.

Дополнительный блок реле и предохранителей на инжекторных ВАЗ 21099

Дополнительные реле установлены под полкой с правой стороны:

Назначение реле и предохранителей:

Блоки предохранителей ВАЗ 21099 нового образца

С 1998г. на начали устанавливать блоки предохранителей 2114-3722010-60 – для автомобилей с высокой «торпедой»:

Для машин с «торпедой» от ВАЗ 2115 – блоки 2114-3722010-10 и 2114-3722010-18:

Предохранители БП 2114-3722010-60:

Распиновка и схема монтажного блока нового образца с инжекторным мотором и высокой панелью:

Нумерация колодок блока (на схемах обозначаются буквами «Ш» или «Х»):

Для поиска обрыва того или иного провода недостаточно знать только распиновку блока – потребуется подробная схема с цветовой маркировкой проводов.

Электрическая схема карбюраторного ВАЗ 21099 с высокой панелью приборов:

Взаимозаменяемость и ремонт блоков

Блок 17.3722 («старый») легко заменяется новым, но необходимо учесть, что БП 2114-3722010-60, выпускаемый для «девяток» и «девяносто девятых», обозначается белой меткой у разъёма Х11. Различие монтажных блоков для ВАЗ 21099 и ВАЗ 2115 заключается в изменении значения тока, подаваемого на генератор – при необходимости можно перепаять со старого блока резистор и диод.

Также придётся заменить датчик включения вентилятора – в новом блоке отсутствует соответствующее реле. Электровентилятор включается за счёт замыкания более мощных контактов датчика нового образца.

В случае разрушения разъёмов блока в результате окисления качественно восстановить их не получится. Но если имеет место обрыв какой-либо цепи внутри блока, то, зная его схему и распиновку, можно «вычислить» обрыв цепи и заменить повреждённую дорожку печатной платы припаянным параллельно ей проводом.

Блок предохранителей ВАЗ 2109

В каждом автомобиле имеется блок, в котором собраны предохранители разных устройств. Чтобы все это беспорядочно не располагались по кузову автомобиля, специально создали блок из пластмассы с крышкой, в котором аккуратно и с обозначениями установлены предохранители.

Схемы

Предохранитель — это устройство, которое защищает, предохраняет, в данном случае, какое либо электронное устройство, от сгорания, замыкания. Предохранители устанавливаются так, чтобы они, в случае замыкания быстрее сгорали, чем устройство, которое они защищают. Тем самым, электрический ток прерывается и не поступает на устройство, если нить предохранителя прогорела.

«Девятки», то есть ВАЗ 2109 бывают двух видов:

• до 1998 года;
• после 1998 года.

Блок предохранителей с шифром 17.3722 устанавливался на машины этой модели до 1998 года. Внутри блока есть инженерная плата, к которой припаяны контакты электропроводки, реле и предохранители.

Блок предохранителей с маркировкой 2114-3722010-60 устанавливался на авто 2109 после 98 года. В этом блоке уже начали использовать плавки предохранители.

Блок предохранителей ВАЗ 2109 карбюраторного и инжекторного двигателей никак не отличается. Разделение идет только до и после 98 года.

Располагается БП тоже одинаково. Он находится под капотом, под лобовым стеклом слева.

Какие отличия блоков предохранителей старого и нового на 2109?

Отличия в следующем:

1. Обозначение.
2. Номинальная мощность.
3. В новом блоке предохранителей нет реле времени омывателя заднего стекла и нет реле моторчика вентилятора системы охлаждения.

Блок старого образца

Номер предохранителя:	Сила тока:	Что он защищает:
F1	10А	Резервный (дополнительный) предохранитель
F2	10А	Указатели поворотников, прерыватель аварийного сигнала (при включенной аварийке), контрольная лампочка аварийных сигналов
F3	10А	Задние фары стоп-сигнала, лампочки подсветки салона
F4	20А	Подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель
F5	20А	Звуковой сигнал (клаксон), выключатель клаксона
F6	30А	Резервный предохранитель
F7	30А	Электромоторчик вентилятора печки, электромоторчик омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка
F8	7,5А	Резервный предохранитель
F9	7,5А	Резервный предохранитель
F10	7,5А	Левая габаритная фара
F11	7,5А	Правая габаритная фара
F12	7,5А	Правая фара ближнего света
F13	7,5А	Левая фара ближнего света
F14	7,5А	Левая фара дальнего света, контрольная лампа включения дальнего света
F15	Правая фара дальнего света
F16	15А	Указатели поворотов и реле-прерыватель аварийки (при включенных поворотниках), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Блок предохранителей 17.3722

Приведем в таблице номера реле и их функции:

Номер реле	Функции
1	Работоспособность элементов очистки передней оптики
2	Работоспособность двигателя омывателя заднего стекла
3	Защита от поломки лампы поворотных сигналов и световой сигнализации
4	Защита от выхода из строя моторчика стеклоочистителей лобового стекла
5	Позволяет определить работоспособность лампы
6	Защита от перенапряжения системы обогрева заднего стекла
8	Лампы дальнего света фар
9	Лампы ближнего света фар
11	Отвечает за работу вентилятора охлаждения ДВС. Если данное реле выходит из строя, мотор может перегреться
12	Работа звукового сигнала

Блок предохранителей новый

В таблице приведем обозначение предохранителей, что они защищают и на какой ток рассчитаны:

Номер предохранителя	Номинальный ток	Функции
1.	8А	Резервный предохранитель
2.	8А	Резервный предохранитель
3.	8А	Резервный предохранитель
4.	16А	Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5.	3А	Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6.	8А	Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7.	8А	Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8.	16А	Клаксон, выключатель клаксона, электромотор вентилятора радиатора
9.	8А	Лампа левых габаритов, лампа левых задних габаритов
10.	8А	Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок
11.	8А	Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийного сигнала
12.	16А	Прикуриватель, розетка для лампы переноски
13.	8А	Дальний свет правой фары
14.	8А	Дальний свет левой фары, контрольная лампа дальней оптики
15.	8А	Ближний свет правой фары
16.	8А	Ближний свет левой фары

В таблице приведем распиновку блока предохранителей нового образца 2109:

Обозначение реле	Что он делает:
К1	Без него двигатель омывателя заднего стекла работать не будет
К2	Отвечает за работу ламп поворотников и световую сигнализацию
К3	Обеспечивает работы стеклоочистителя лобового стекла
К4	Защищает лампы стоп сигналов и габариты автомобиля
К5	Обеспечивает работу фонарей дальнего света
К6	Гарантирует работу устройства омывателя оптики
К7	Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле
К8	Звуковой сигнал или просто клаксон
К9	Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя
К11	Отвечает за работу устройства обогрева заднего стекла
К12	Обеспечивает работу фонарей ближнего света

Снятие и замена

Если какое-либо устройство не работает, первым делом искать причину надо с самого легкого действия, а это — осмотр предохранителя. То есть, сначала ищем нужный предохранитель, отвечающий за конкретное устройство, дальше проверяем его, цел он или сгорел.

Как заменить предохранитель:

1. Открыть капот, отсоединить массу (-) аккумулятора.
2. Открыть БП.
3. На крышке блока изнутри есть обозначение, где и какой предохранитель располагается.
4. Снять предохранитель.
5. Поставить новый и проверить.

Видео

Сборка блока предохранителей ВАЗ 2109.

Как паять схему блока предохранителей.
